Предельные и допустимые напряжения

Предельным напряжением считают напряжение, при котором

в материале возникает опасное состояние (разрушение или опасная дефомация).

Для пластичных материалов предельным напряжением считают предел текучести, т. к. возникающие пластические деформации не исчезают после снятия нагрузки: σ_пред =σ_т

Для хрупких материалов, где пластические деформации отсутствуют, а разрушение возникает по хрупкому типу (шейки не образуется), за предельное напряжение принимают предел прочности: σ_пред =σ_т

Для пластично-хрупких материалов предельным напряжением считают напряжение, соответствующее максимальной деформации 0,2% (σ_0,2):

σ_пред =σ_0,2

Допускаемое напряжение — максимальное напряжение, при котором материал должен нормально работать.

Допускаемые напряжения получают по предельным с учетом запаса прочности: [σ]= σ_пред /[s]

где [σ] — допускаемое напряжение; в — коэффициент запаса прочности; [s] — допускаемый коэффициент запаса прочности.

Примечание. В квадратных скобках принято обозначать допускаемое значение величины.

Допускаемый коэффициент запаса прочности зависит от качества материала, условий работы детали, назначения детали, точности обработки и расчета и т. д.

Он может колебаться от 1,25 для простых деталей до 12,5 для сложных деталей, работающих при переменных нагрузках в условиях ударов и вибраций.

Расчеты на прочность при растяжении и сжатии

Расчеты на прочность ведутся по условиям прочности — нера­венствам, выполнение которых гарантирует прочность детали при данных условиях.

Для обеспечения прочности расчетное напряжение не должно превышать допускаемого напряжения: Расчетное напряжение σ зависит от нагрузки и размеров попе­речного сечения, допускаемое только от материала детали и усло­вий работы.

Существуют три вида расчета на прочность.

Проектировочный расчет — задана расчетная схема и нагрузки; материал или размеры детали подбираются:

определение размеров поперечного сечения: подбор материала по величине σ_пред можно подобрать марку материала.

Проверочный расчет — известны нагрузки, материал, размеры детали; необходимо проверить, обеспечена ли прочность.

Проверяется неравенство

Определение нагрузочной способности (максимальной нагрузки):

Понятие о срезе и смятии. Условия прочности

Срезом или сдвигом называется деформация, возникающая под действием двух близко расположенных противоположно напра­вленных равных сил. При этом возникают касательные напря­жения.

Примером элемента металлических конструкций, работающего на срез, может служить заклепка . При некоторой величине действующих сил F стержень заклепки может быть сре­зан по сечению

аа. Силы F передаются путем давления стенок отверстия на стержень заклепки.

Деформация среза возникает также в шпоночном соединении, схематично изображенном на рис. Вращающий момент М от шкива передается на вал радиуса г с помощью сил F =М/r. Эти силы вызывают срез или сдвиг шпонки по ее среднему сече­нию. Частный случай среза — скалывание волокнистых матери­алов, в частности древесины, по плоскостям, параллельным волокнам. При большом давлении может произойти значительное смятие стенок отверстия или стержня заклепки по поверхности их соприкосновения. В шпоночном соединении смятие может про­изойти по площади контакта вала или шкива со шпонкой.

Смятием называется местная деформация сжатия по площад­кам передачи давления. Возникающие нормальные напряжения смятия являются местными; величина их быстро убывает при уда­лении от площадки соприкосновения элементов.

Чтобы найти напряжения, возникающие в сечении аа стержня заклепки под действием сил F , применим метод сечений. Рассечем мысленно стержень заклепки на две части и рассмотрим условия равновесия одной из частей стержня (рис. б).

Со стороны листа на нее передается внешняя сила F, а по сечению аа действуют внутренние силы. Поперечная сила Q, возникающая в сечении аа, уравновешивает внешнюю силу F и численно равна ей Q = F.

Приближенно можно принять, что касательные напряжения распределяются по сечению равномерно

τ= Q /A_СР.

Условие прочности элементов, работающих на срез, имеет вид τ = Q /A_ср≤[ τ _СР],

где A_гр —площадь среза; [τ _ср] —допускаемое касательное на­пряжение.

Величину допускаемого напряжения назначают па основании испытаний на срез. Обычно принимают [τ _ср] =(0,70… 0,80) [σ]

На стержень заклепки давление со стороны отверстия в листе передается по боковой поверхности полуцилиндра высотой, рав­ной толщине листа б.

Напряжения смятия распределены по поверхности неравно­мерно. Так как закон их распределения точно неизвестен, расчет ведут упрощенно, считая их постоянными по расчетной площади смятия.

Проверку элементов конструкции на смятие производят по формуле σ_см = Q/А_см ≤ [σ_см]

где А_см — площадь смятия; [σ_см] — допускаемое напряжение на смятие. Обычно принимают [σ_см] = (1,74…2,2) [σ]. Расчет­ные площади среза и смятия, входящие в формулы, вычисляются в каждом конкретном случае в зависимости от вида соединения и характера передачи усилий. Так, для заклепочного соединения, изображенного на рис, площадь среза одной заклепки соответствует ее поперечному сечению А_ор=πd²/4 .

За площадь смятия заклепки условно принимают ее диаметраль­ное сечение под одним листом, т. е. прямоугольник A_см⁼dδ.

Для шпоночного соединения, площади среза и смятия также нетрудно опре­делить

A_ср = lb,

A_cм = l0,5h.

Расчет сварных соединений

Сварка является наиболее механизированным и совершенным способом соединения элементов стальных конструкций. Соедине­ние сваркой элементов конструкций осуществляется внахлестку и встык. Соединение внахлестку производится при помощи валиковых (угловых) швов.

Валиковые швы называются фланговыми, если они расположены параллельно направлению силы (рис.а), лобовыми, если они расположены перпендикулярно направлению силы (рис.б), и косыми, если они идут под углом к направлению действующей силы (рис. в). ^!

Валиковые швы рассчитывают на срез. Расчетное сечение среза — площадь А = lh, где l —длина валикового шва;

h — расчетная высота шва, связанная с толщиной свариваемых листов соотношением (рис. б)

Н = δ соs45° ≈ 0,76.

Когда сваривают листы различной толщины, то при вычисле­нии высоты шва в расчет вводится минимальная толщина. Условие прочности сварного шва имеет вид

τ= F/ lh = F/ l δ ≤ [τ_ср ]

где [τ_ср ] —допускаемое напряжение на срез для сварного шва.

Чаще всего применяют сварное соединение листов встык (рис., г), когда зазор между соединяемыми листами заполняется расплавленным металлом. При сравнительно большой толщине соединяемых элементов их кромки перед сваркой специально обра­батывают. Высоту шва обычно принимают равной толщине листов.

Прочность стыкового сварного шва, как правило, не уступает прочности свариваемого металла. Сварной шов в соединении

встык работает на тот же вид деформации, что и соединяемые элементы, наиболее часто — на растяжение или на сжатие. Условие прочности шва в этом случае имеет вид

σ= F/ lh = F/ l δ ≤[σ’]

где [σ’] —допускаемое напряжение на растяжение или сжатие сварного шва.

стали, алюминия, меди и титана

Подробности

Обновлено: 21.05.2018 11:30

Опубликовано: 31.03.2016 09:10

Калькулятор онлайн определяет расчетные допускаемые напряжения σ в зависимости от расчетной температуры для различных марок материалов следующих типов: углеродистая сталь, хромистая сталь, сталь аустенитного класса, сталь аустенито-ферритного класса, алюминий и его сплавы, медь и ее сплавы, титан и его сплавы согласно ГОСТ-52857.1-2007 [1].

Исходные данные:
Расчетная температура среды Т, °С
Тип материала	углеродистая сталь хромистая сталь сталь аустенитного класса сталь аустенито-ферритного класса алюминий и его сплав медь и ее сплавы титан и его сплавы
Марка материала	Ст3 (S до 20 мм)Ст3 (S свыше 20 мм)09Г2С (S до 32 мм)09Г2С (S свыше 32 мм)16ГС (S до 32 мм)16ГС (S свыше 32 мм)2020К1010Г209Г217ГС17Г1С10Г2С1
Решение:
Допускаемое напряжение материала [σ], МПа	определение допускаемого напряжения

Помощь на развитие проекта premierdevelopment.

ru

Send mail и мы будем знать, что движемся в правильном направлении.

Спасибо, что не прошели мимо!

I. Методика расчета:

Допускаемые напряжения были определены согласно ГОСТ-52857.1-2007 [1].

для углеродистых и низколегированных сталей

Ст3, 09Г2С, 16ГС, 20, 20К, 10, 10Г2, 09Г2, 17ГС, 17Г1С, 10Г2С1:

1. При расчетных температурах ниже 20°С допускаемые напряжения принимают такими же, как и при 20°С, при условии допустимого применения материала при данной температуре.
2. Для промежуточных расчетных температур стенки допускаемое напряжение определяют линейной интерполяцией с округлением результатов до 0,5 МПа в сторону меньшего значения.
3. Для стали марки 20 при R_e/20e/20 / 220.
4. Для стали марки 10Г2 при R_р0,2/20р0,2/20 / 270.
5. Для стали марок 09Г2С, 16ГС классов прочности 265 и 296 по ГОСТ 19281 допускаемые напряжения независимо от толщины листа определяют для толщины свыше 32 мм.
6. Допускаемые напряжения, расположенные ниже горизонтальной черты, действительны при ресурсе не более 10⁵ ч. Для расчетного срока эксплуатации до 2*10⁵ ч допускаемое напряжение, расположенное ниже горизонтальной черты, умножают на коэффициент: для углеродистой стали на 0,8; для марганцовистой стали на 0,85 при температуре < 450 °С и на 0,8 при температуре от 450 °С до 500 °С включительно.

для теплоустойчивых хромистых сталей

12XM, 12MX, 15XM, 15X5M, 15X5M-У:

1. При расчетных температурах ниже 20 °С допускаемые напряжения принимают такими же, как при 20 °С при условии допустимого применения материала при данной температуре.
2. Для промежуточных расчетных температур стенки допускаемое напряжение определяют линейной интерполяцией с округлением результатов до 0,5 МПа в сторону меньшего значения.
3. Допускаемые напряжения, расположенные ниже горизонтальной черты, действительны при ресурсе 10⁵ ч. Для расчетного срока эксплуатации до 2*10⁵ ч допускаемое напряжение, расположенное ниже горизонтальной черты, умножают на коэффициент 0,85.

для жаропрочных, жаростойких и коррозионно-стойких сталей аустенитного класса

03X21h31М4ГБ, 03X18h21, 03X17h24M3 , 08X18h20T, 08X18h22T, 08X17h23M2T, 08X17h25M3T, 12X18h20T, 12X18h22T, 10X17h23M2T, 10X17h23M3T, 10X14Г14h5:

1. При расчетных температурах ниже 20 °С допускаемые напряжения принимают такими же, как и при 20 °С, при условии допустимого применения материала при данной температуре.
2. Для промежуточных расчетных температур стенки допускаемое напряжение определяют интерполяцией двух ближайших значений, указанных в таблице, с округлением результатов до 0,5 МПа в сторону меньшего значения.
3. Для поковок из стали марок 12Х18Н10Т, 10X17h23M2T, 10Х17Н13М3Т допускаемые напряжения при температурах до 550 °С умножают на 0,83.
4. Для сортового проката из стали марок 12Х18Н10Т, 10X17h23M2T, 10Х17Н13М3Т допускаемые напряжения при температурах до 550 °С умножают на отношение (R*_p0,2/20) / 240.
   (R*_p0,2/20 — предел текучести материала сортового проката определен по ГОСТ 5949).
5. Для поковок и сортового проката из стали марки 08X18h20T допускаемые напряжения при температурах до 550 °С умножают на 0,95.
6. Для поковок из стали марки 03X17h24M3 допускаемые напряжения умножают на 0,9.
7. Для поковок из стали марки 03X18h21 допускаемые напряжения умножают на 0,9; для сортового проката из стали марки 03X18h21 допускаемые напряжения умножают на 0,8.
8. Для труб из стали марки 03Х21Н21М4ГБ (ЗИ-35) допускаемые напряжения умножают на 0,88.
9. Для поковок из стали марки 03Х21Н21М4ГБ (ЗИ-35) допускаемые напряжения умножают на отношение (R*_p0,2/20) / 250.
   (R*_p0,2/20 — предел текучести материала поковок, определен по ГОСТ 25054).
10. Допускаемые напряжения, расположенные ниже горизонтальной черты, действительны при ресурсе не более 10⁵ ч.

Для расчетного срока эксплуатации до 2*10⁵ ч допускаемое напряжение, расположенное ниже горизонтальной черты, умножают на коэффициент 0,9 при температуре < 600 °С и на коэффициент 0,8 при температуре от 600 °С до 700 °С включительно.

для жаропрочных, жаростойких и коррозионно-стойких сталей аустенитного и аустенитно-ферритного класса

08Х18Г8Н2Т (КО-3), 07Х13АГ20(ЧС-46), 02Х8Н22С6(ЭП-794), 15Х18Н12С4ТЮ (ЭИ-654), 06ХН28МДТ, 03ХН28МДТ, 08Х22Н6Т, 08Х21Н6М2Т:

1. При расчетных температурах ниже 20 °С допускаемые напряжения принимают такими же, как и при 20 °С, при условии допустимого применения материала при данной температуре.
2. Для промежуточных расчетных температур стенки допускаемое напряжение определяют интерполяцией двух ближайших значений, указанных в настоящей таблице, с округлением до 0,5 МПа в сторону меньшего значения.

для алюминия и его сплавов

А85М, А8М, АДМ, АД0М, АД1М, АМцСМ, АМr2М, АМr3М, АМr5М, АМr6М:

1. Допускаемые напряжения приведены для алюминия и его сплавов в отожженном состоянии.
2. Допускаемые напряжения приведены для толщин листов и плит алюминия марок А85М, А8М не более 30 мм, остальных марок — не более 60 мм.
3. Для промежуточных значений расчетных температур стенки допускаемые напряжения определяют линейной интерполяцией с округлением результатов до 0,1 МПа в сторону меньшего значения.

для меди и ее сплавов

М2, М3, М3р, Л63, ЛС59-1, ЛО62-1, ЛЖМц 59-1-1:

1. Допускаемые напряжения приведены для меди и ее сплавов в отожженном состоянии.
2. Допускаемые напряжения приведены для толщин листов от 3 до 10 мм.
3. Для промежуточных значений расчетных температур стенки допускаемые напряжения определяют линейной интерполяцией с округлением результатов до 0,1 МПа в сторону меньшего значения.

для титана и его сплавов

ВТ1-0, ОТ4-0, АТ3, ВТ1-00:

1. При расчетных температурах ниже 20 °С допускаемые напряжения принимают такими же, как при 20 °С, при условии допустимости применения материала при данной температуре.
2. Для поковок и прутков допускаемые напряжения умножаются на 0,8.

II. Определения и обозначения:

R_e/20

— минимальное значение предела текучести при температуре 20 °C, МПа;

R_р0,2/20

— минимальное значение условного предела текучести при остаточном удлинении 0,2% при температуре 20 °С, МПа.

допускаемое
напряжение

— наибольшие напряжения, которые можно допустить в конструкции при условии его безопасной, надежной и долговечной работы. Значение допускаемого напряжения устанавливается путем деления предела прочности, предела текучести и пр. на величину, большую единицы, называемую коэффициентом запаса.

расчетная
температура

— температура стенки оборудования или трубопровода, равная максимальному среднеарифметическому значению температур на его наружной и внутренней поверхностях в одном сечении при нормальных условиях эксплуатации (для частей корпусов ядерных реакторов расчетная температура определяется с учетом внутренних тепловыделений как среднеинтегральное значение распределения температур по толщине стенки корпуса (ПНАЭ Г-7-002-86, п. 2.2; ПНАЭ Г-7-008-89, прил.1).

Расчетная температура

• [1],п.5.1. Расчетную температуру используют для определения физико-механических характеристик материала и допускаемых напряжений, а также при расчете на прочность с учетом температурных воздействий.
• [1],п.5.2. Расчетную температуру определяют на основании теплотехнических расчетов или результатов испытаний, или опыта эксплуатации аналогичных сосудов.
• За расчетную температуру стенки сосуда или аппарата принимают наибольшую температуру стенки. При температуре ниже 20 °С за расчетную температуру при определении допускаемых напряжений принимают температуру 20 °С.
• [1],п.5.3. Если невозможно провести тепловые расчеты или измерения и если во время эксплуатации температура стенки повышается до температуры среды, соприкасающейся со стенкой, то за расчетную температуру следует принимать наибольшую температуру среды, но не ниже 20 °С.
• При обогреве открытым пламенем, отработанными газами или электронагревателями расчетную температуру принимают равной температуре среды, увеличенной на 20 °С при закрытом обогреве и на 50 °С при прямом обогреве, если нет более точных данных.
• [1],п.5.4. Если сосуд или аппарат эксплуатируются при нескольких различных режимах нагружения или разные элементы аппарата работают в разных условиях, для каждого режима можно определить свою расчетную температуру (ГОСТ-52857.1-2007, п.5).

III. Примечание:

Блок исходных данных выделен желтым цветом, блок промежуточных вычислений выделен голубым цветом, блок решения выделен зеленым цветом.

ФорумСпециалистыО нас

Ссылка для цитирования в списке литературы: CAE-CUBE: [Электронный ресурс]. URL: https://premierdevelopment.ru/ (дата обращения )

premierdevelopment.ru, все права защищены, 2015&nbsp-&nbsp2021 e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Калькулятор падения напряжения переменного/постоянного тока и формула



Как рассчитывается формула падения напряжения?

Формула падения напряжения рассчитывается путем умножения тока цепи на общее сопротивление проводника. Наш калькулятор падения напряжения постоянного тока позволяет вам выбрать проводящий материал (медь или алюминий), выбрать размер американского провода (AWG), ввести одностороннюю цепь (длина в футах) и величину нагрузки (в амперах). Это рассчитает падение напряжения, напряжение на конце нагрузки цепи, падение напряжения в процентах и ​​CMA проводника.

Наш калькулятор падения напряжения постоянного тока использует K = 12,9 мил Ом на фут для меди или K = 21,2 мил Ом на фут для алюминия. Эти значения предполагают рабочую температуру проводника 75 градусов C. Для других значений K, основанных на температуре проводника, используйте расширенный калькулятор падения напряжения постоянного тока.



Калькулятор падения напряжения постоянного тока

Выберите материалМедьАлюминий	Выберите размер18 AWG16 AWG14 AWG12 AWG10 AWG8 AWG6 AWG4 AWG3 AWG2 AWG1 AWG1/0 AWG2/0 AWG3/0 AWG4/0 AWG250 kcmil300 kcmil350 kcmil400 kcmil500 kcmil600 kcmil700 kcmil750 kcmil800 kcmil900 тыс. кмил 1000 тыс. кмил 1250 тыс. кмил 1500 тыс. кмил 1750 тыс. кмил 2000 тыс. кмил
Выберите напряжение и фазу 120 В 1-фазный 240 В 1-фазный 208 В 3-фазный 3-проводной 120/208 В 3-фазный 4-проводной 277 В 1-фазный 480 В 3-фазный 277/480 3-фазный 4-проводной 600 В 3-фазный 24 постоянного тока или 1-фазный AC48 DC или 1-фазный AC124 DC или 1-фазный AC
Введите одностороннюю цепь (длина в футах)	Введите нагрузку (в амперах)
Падение напряжения	Напряжение на стороне нагрузки цепи
Падение напряжения в процентах	смa проводника



Запросить цену     Промышленные продукты      Подпишитесь на электронную почту

Что такое падение напряжения?

Падение напряжения — это величина потери напряжения, возникающая в любой части или во всей цепи из-за импеданса. Слишком низкие перепады напряжения могут привести к снижению производительности продукта и даже к повреждению электрооборудования, если оно достаточно сильное. Хотя Национальный электрический кодекс (NEC) не признает падение напряжения проблемой безопасности, они рекомендуют ограничить падение напряжения от коробки выключателя до самой дальней розетки для освещения, обогрева и питания до 3% от напряжения цепи. Это стало возможным благодаря правильному выбору сечения проволоки. Использование формулы падения напряжения или калькулятора падения напряжения может помочь вам избежать хлопот и головной боли, вызванных выбором неправильного материала проводки и размеров для ваших потребностей в питании.

Насколько допустимо падение напряжения?

Национальный электротехнический кодекс гласит, что падение напряжения на 5 % в самой дальней розетке ответвленной проводной цепи допустимо для нормальной эффективности. Для 120-вольтовой 15-амперной цепи это означает, что при полной нагрузке цепи на самой дальней розетке не должно быть больше 6-вольтового падения. Используйте наш калькулятор падения напряжения постоянного тока выше, чтобы убедиться, что вы находитесь в допустимом диапазоне.

Основы падения напряжения

Существует четыре основные причины падения напряжения, в том числе используемый материал, размер провода, длина провода и пропускаемый ток. Медь известна как лучший проводник, чем алюминий. Провода большего диаметра будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. Длина провода имеет значение, так как более короткие провода будут иметь меньшее падение напряжения, чем более длинные. Наконец, падение напряжения увеличивается с увеличением тока, протекающего по проводу.

Чтобы уменьшить или устранить падение напряжения, вы можете увеличить размер проводника, используемого для подачи питания на вашу электрическую нагрузку. Увеличенный размер проводника снижает сопротивление проводника и общее сопротивление всей цепи.

Чтобы правильно выбрать сечение провода, вам потребуется использовать калькулятор падения напряжения постоянного тока или знать формулу падения напряжения.

Что такое допустимый предел падения напряжения и его расчет

Что такое падение напряжения:

Падение напряжения, само слово, само по себе, здесь падение есть не что иное, как потеря и здесь говорится о потере напряжения или уменьшении напряжение называется падением напряжения.

Почему важно падение напряжения в электрической системе?

Да, из-за падения напряжения подача питания в цепь снижается, в результате чего свет мерцает или горит тускло, нагреватели плохо нагреваются, повреждение оборудования, неправильная работа, снижение выходной мощности, снижение эффективности, потеря денег из-за чрезмерной оплаты электроэнергии счета, моторы нагреваются выше нормы, скорость падает, мелкие моторы не запускаются и перегорают.[wp_ad_camp_1]

Как возникает падение напряжения?

Существует множество причин падения напряжения.

1. Внутреннее сопротивление (постоянный ток) или импеданс (переменный ток) источника (внутреннее сопротивление блокирует поток электронов или зарядов)
2. Сопротивление проводника (включая удельное сопротивление, поперечное сечение проводника и длину проводника)
3. Между контактами и разъемами
4. Потеря контакта



Легко понять о падении напряжения:

Просто и легко понять о падении напряжения в садовом шланге. Рассмотрим Напряжение как давление воды, подаваемой в шланг, а Ток (поток электронов или зарядов) как воду, протекающую по шлангу. А внутреннее сопротивление шланга определяется типом и размером шланга — так же, как длина электрического проводника, MOC (материал конструкции) и размер.

Обязательно обратитесь к : В чем разница между резистором и сопротивлением

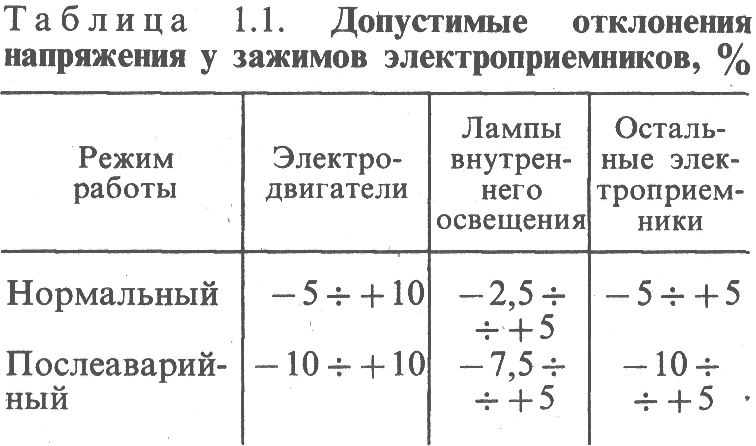

Допустимые падения напряжения:

Национальный электротехнический кодекс рекомендует, чтобы падение напряжения не превышало 3 % от источника до сети. Например, если у вас есть напряжение в цепи 240 В переменного тока и у вас есть один свет на 100 метров в длину. Вы запланировали подать питание на свет, здесь питание на световой клемме должно получить 233 Вольта, а падение не должно превышать 7,2 Вольта.

Стандартное допустимое падение напряжения в сети:

Для системы питания 480 вольт выходное напряжение вторичной обмотки трансформатора должно быть не менее 480 вольт, а 430 В должно быть на стороне сети.

См. также:

• Почему в Индии 11 кВ, 22 кВ, 33 кВ, 66 кВ, 132 кВ…
• Почему в Индии используется энергосистема с частотой 50 Гц, а в США — 60 Гц, 110 Вольт

Примечание: При изменении входного напряжения трансформатора выходное напряжение также снижается.

Для энергосистемы на 240 вольт выходное напряжение вторичной обмотки трансформатора должно быть не менее 240 вольт, а 200 вольт должно быть на стороне сети.

Для системы цепей на 120 вольт выход вторичной обмотки трансформатора должен составлять не менее 120 вольт, а 110 вольт должно быть на стороне электросети.

Допустимый предел падения напряжения в Индии:

Максимально допустимое падение напряжения в Индии в различных областях

Часть распределительной системы	Городской район (%)	Пригород (%)	Сельская местность (%)
До трансформатора	2,5	2,5	2,5
До сервисной сети	3	2	0,0
До прекращения обслуживания	0,5	0,5	0,5
Итого	6,0	5,0	3,0



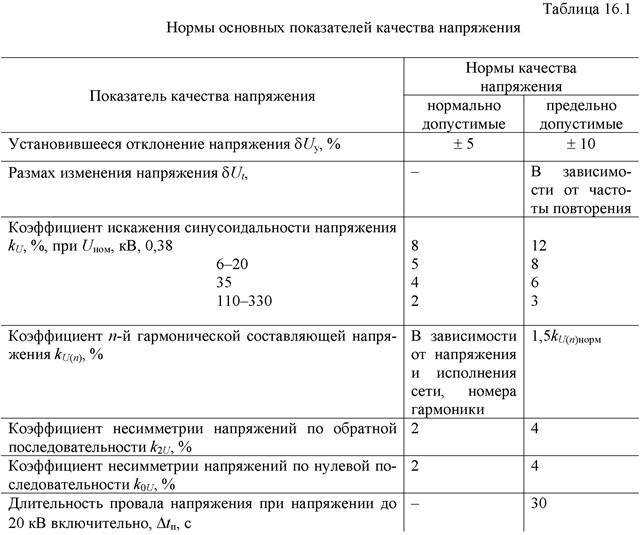

Колебания напряжения в фидерах 33 кВ и 11 кВ не должны превышать следующих пределов на самом дальнем конце в условиях пиковой нагрузки и нормальном режиме работы системы.

• Свыше 33 кВ (-) 12,5% до (+) 10%.
• До 33 кВ (-) 9,0% до (+) 6,0%.
• Низкое напряжение (-) 6,0% до (+) 6,0%

Такой же диапазон не может быть обеспечен в сельской местности, поскольку в сельской местности много межсетевых соединений, передача электроэнергии на большие расстояния, хищение электроэнергии и т. д. В этих случаях вместо обычных распределительных трансформаторов 11/0,4 кВ следует использовать 11/0,433 кВ. может быть использован.

Добросовестное использование Ссылка: статья Energypedia

Расчет падения напряжения Для системы питания постоянного тока:

В системе питания постоянного тока мы можем рассчитать падение напряжения на проводнике, используя базовую формулу закона Ома. Кроме того, используя законы Кирхгофа для цепей (напряжение и ток), можно найти, что сумма падений напряжения на каждом компоненте цепи равна напряжению питания.

Сопротивление проводника можно рассчитать, используя математическое выражение для заданного размера проводника, длины проводника, поперечного сечения проводника и материала проводника.

Примечание: катушка индуктивности действует как короткое замыкание для постоянного тока.

Расчет падения напряжения для системы переменного тока (переменного тока):

Рассмотрим проводник, по которому течет переменный ток. Два элемента отлично выполняют эту функцию. Один — сопротивление, другой — реактивное сопротивление. В системе переменного тока противодействие протеканию тока возникает из-за сопротивления и реактивного сопротивления, обычно это называется импедансом. Здесь векторная сумма противодействий току от сопротивления и реактивного сопротивления называется импедансом. Здесь импеданс обозначается переменной Z. Единицей импеданса в системе СИ является Ом.

[wp_ad_camp_1]
Общее сопротивление цепи зависит от частоты переменного тока и магнитной проницаемости. Падение напряжения в цепи переменного тока можно рассчитать по закону Ома.

Практический пример, касающийся падения напряжения:

Я работал на электростанции, и у нас возникла проблема, когда мы запускали двигатель мощностью 250 л.
