Дроссель (балласт) является обязательным атрибутом практически любого люминесцентного светильника. В этой статье мы рассмотрим, что это за прибор, как он работает и для чего вообще нужен дроссель в люминесцентных лампах.

Содержание:

1. Для чего нужна пускорегулирующая аппаратура

2. Схема подключения люминесцентной лампы

3. Зачем нужен дроссель в схеме

4. Преимущества и недостатки электромагнитного дросселя

5. Можно ли обойтись без него

6. Типовые неисправности — замыкание, перегрев, обрыв

Для чего нужна пускорегулирующая аппаратура

Прежде чем мы начнем разговор о дросселе, разберемся, что такое пускорегулирующая аппаратура и для чего она нужна. Для того чтобы ответить на эти вопросы, необходимо понять, как работает люминесцентная лампа (ЛДС). Взглянем на ее схематическое изображение.

Схема, поясняющая устройство ЛДС

Перед нами стеклянная колба в виде трубки, в концы которой впаяны две спирали из вольфрама – анод и катод. Сама трубка заполнена инертным газом с небольшим добавлением ртути. Если на анод и катод подать рабочее напряжение, то лампа не засветится – слишком велико сопротивление инертного газа, и тока между электродами не будет.

Для того чтобы прибор запустить, необходимо разогреть спирали. Как только они разогреются, начнется термоэлектронная эмиссия, такая же, как в обычной электронной вакуумной лампе для радиоприемников. Между электродами начнет течь ток, а пары ртути станут излучать ультрафиолет. Попадая на люминофор, ультрафиолет заставляет его ярко светиться. Само же УФ излучение практически полностью поглощается стеклом и люминофором.

Пуск ДЛС обеспечивает специальный прибор – стартер, который кратковременно подает на спирали напряжение (о схеме его включения поговорим позже). Он является пусковой частью пускорегулирующей аппаратуры.

Стартеры для запуска ДЛС

Заставить лампу работать (как говорят, «запустить») можно и другим способом, кратковременно подав на электроды повышенное напряжение.  Именно так и работают электронные пускорегулирующие аппараты, о которых поговорим позже.

Но после пуска ЛДС начинаются новые проблемы: тлеющий разряд в колбе переходит в дуговой и мгновенно приводит к короткому замыканию. Чтобы этого не произошло, ток через лампу во время ее работы необходимо ограничивать. Эту роль исполняет еще один прибор – электромагнитный балласт. Он является регулирующей частью пускорегулирующей аппаратуры.

ЭмПРА для ЛДС мощностью 36 Вт

Таким образом, без стартера лампа не запустится, без балласта – сгорит. Комплекс этих двух устройств и называют пускорегулирующим. Теперь, я думаю, тебе понятно, для чего пускорегулирующая аппаратура нужна, и что без нее никак не обойтись.

Важно! Мощность дросселя должна соответствовать мощности лампы. В противном случае лампа либо тут же погаснет, либо не запустится вовсе, либо сгорит.

к содержанию ↑

Схема подключения люминесцентной лампы

Теперь пора узнать, как подключить ЛДС к дросселю и стартеру.

Схема подключения одной люминесцентной лампы

Как это работает? При подаче на светильник напряжения практически все оно, протекая через дроссель, прикладывается к стартеру, поскольку тока через саму лампу нет. За счет тлеющего разряда биметаллическая пластина в стартере разогревается и замыкает цепь, подавая на спирали полное напряжение сети. Тлеющий разряд в стартере гаснет, биметаллическая пластина остывает и размыкает цепь, но к этому времени спирали лампы уже разогреты. За счет обратной самоиндукции дроссель формирует короткий высоковольтный (около 1 кВ) разряд и зажигает лампу.

Важно! Если старта не произошло, то процесс пуска повторяется. Ты наверняка видел старые ЛДС, которые часами «моргают», не могут зажечься.

Теперь напряжение на стартере недостаточно для начала в нем тлеющего разряда, и в дальнейшей работе светильника он не участвует. В работу включается балласт, который ограничивает ток через газоразрядный прибор на заданном уровне. Величина его зависит от мощности дросселя. Именно поэтому я упоминал выше, что мощность дросселя должна соответствовать мощности ЛДС. В противном случае ток будет слишком мал или слишком  велик.

Наглядная иллюстрация работы люминесцентного светильника со стартером и электромагнитным дросселем

Пару слов по поводу конденсатора, стоящего на входе схемы. Имея большую индуктивность, балласт потребляет не только активную, но и реактивную энергию, причем последняя расходуется впустую – на нагрев самого дросселя. Конденсатор, который называют компенсирующим, уменьшает расход реактивной энергии, увеличивая КПД конструкции и облегчая режим работы самого дросселя.

Можно ли подключить к одному дросселю две ЛДС? Тут все будет зависеть от рабочего напряжения самих ламп. Если они рассчитаны на напряжение 220 В, то придется собрать схему с двумя дросселями, точнее, собрать две схемы, которые я привел выше. Но если лампы рассчитаны на напряжение 110 В, то такое вполне возможно.

Схема подключения двух люминесцентных ламп к одному дросселю

Принцип работы этой схемы такой же, как и предыдущей, только каждый стартер отвечает за пуск своей ЛДС.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Собирая такую схему, нужно взять стартеры на 110 В и выбрать дроссель, мощность которого равна суммарной мощности ламп. Кроме того, мощность используемых ламп должна быть одинаковой. Именно такая схема используется в растровых светильниках, которые применяются в офисах. В них установлено 4 лампы по 18 Ватт. Лампы запитаны попарно, установлено 2 дросселя.

Нередко на дросселе отечественного производства можно увидеть аббревиатуру ЭмПРА. Именно так правильно называется электромагнитный дроссель – Электромагнитный Пускорегулирующий Аппарат.

к содержанию ↑

Зачем нужен дроссель в схеме

В принципе, зачем нужен дроссель для ламп, мы выяснили: чтобы ограничить через них ток на рабочем уровне. Как он включается, мы тоже знаем. Осталось узнать, как и за счет чего он ограничивает ток, поэтому пора поговорить об устройстве дросселя и принципе его работы.

Дросселем в радиотехнике называют обмотку, навитую на сердечник того или иного типа. Но такой дроссель при частоте 50 Гц имеет относительно низкую индуктивность. Чтобы повысить индуктивность дросселя для люминесцентных ламп без увеличения его габаритов, применяют разомкнутый магнитопровод, оставляя между секциями пластин небольшие зазоры.

Дроссель для ЛДС – та же катушка индуктивности, но с незамкнутым магнитопроводом

Почему дроссель оказывает сопротивление току? Проходя через катушку дросселя, переменный ток намагничивает сердечник, запасая в нем магнитную энергию. Причем при одной полуволне она запасается с одним знаком, при другой – с другим. Но чтобы запасти энергию с другим знаком, нужно сначала «уничтожить» предыдущий: перемагнитить сердечник, который, конечно, “сопротивляется” и не дает это сделать быстро. Именно за счет такого постоянного перемагничивания ток ограничивается.

Вполне очевидно, что дроссель будет выполнять свои функции только в цепи переменного тока.

к содержанию ↑

Теперь поговорим о преимуществах и недостатках. К преимуществам электромагнитного дросселя можно отнести:

1. Относительно невысокую стоимость.
2. Простоту конструкции.
3. Долговечность.

Недостатков у этого прибора, увы, немного больше. Это:

1. Большие массогабаритные показатели.
2. Мерцание лампы с удвоенной частотой питающей сети.
3. Гудение.
4. Низкий КПД из-за большого индуктивного сопротивления.
5. При отрицательных напряжениях может не запустить лампу.
6. Долгий запуск (от 1 до 3 сек.).
7. При тяжелом пуске лампа может долго «моргать», из-за чего у нее перегорают спирали.

к содержанию ↑

Можно ли обойтись без него

Выше я писал, что дроссель – неотъемлемая часть пускорегулирующей аппаратуры, а значит, обойтись без него нельзя. Но дроссель дросселю рознь. Существуют приборы, которые ограничивают ток другим, электронным методом. Их называют ЭПРА – Электронный Пускорегулирующий Аппарат.

ЭПРА для люминесцентных ламп

Как видно из схемы, нанесенной на корпус прибора, этот может обслуживать сразу 4 ЛДС, причем для их пуска стартеры не потребуются. Оправдана ли замена ЭмПРА на ЭПРА? Безусловно, поскольку ЭПРА:

1. Имеет небольшие массогабариты.
2. Не гудит.
3. Не вызывает мерцания лампы с частотой сети.
4. Имеет высокий КПД (на 30-50% выше, чем у ЭмПРА).
5. Запускает ЛДС практически мгновенно.

Электронный дроссель сложнее и дороже электромагнитного, но цена вполне компенсируется достоинствами.

к содержанию ↑

Типовые неисправности — замыкание, перегрев, обрыв

А теперь рассмотрим возможные неисправности электромагнитных дросселей и научимся их (дроссели) проверять. Самые распространенные неисправности ЭмПРА:

1. Перегрев. Обычно вызывается неправильной эксплуатацией (светильник не имеет вентиляции или стоит в жарком помещении), напряжением сети выше нормального и производственным браком (межвитковое замыкание).
2. Обрыв обмотки. Может быть вызван перегревом, механическим повреждением или просто производственным браком.
3. Замыкание. Может быть как межвитковое, так и полное. Причины те же: брак, перегрев, механическое повреждение.

Как проверить электромагнитный дроссель

Сделать это несложно, причем никаких измерительных приборов не потребуется. Достаточно собрать простую схему прямо на коленках, подключив лампу накаливания параллельно стартеру и через дроссель запитанную от розетки:

Схема проверки дросселя

Важно! Мощность лампы для проверки должна примерно равняться мощности проверяемого дросселя (балласта).

Итак, собираем схему, включаем. В результате видим:

1. Лампа не горит. В балласте обрыв.
2. Горит на полную яркость. Замыкание.
3. Моргает или горит вполнакала. Балласт, возможно, исправен.

Пусть теперь схема поработает хотя бы с полчаса. Если балласт нагрелся выше 70 градусов Цельсия, то, скорее всего, он имеет межвитковое замыкание. Такой прибор просто не запустит ЛДС, а если и запустит, то из него в скором времени пойдет дым.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Возможен еще один тип неисправности – пробой на корпус. Тут уже понадобится мультиметр, который поставлен в режим измерения максимально больших сопротивлений. Измеряем сопротивление между клеммами и корпусом дросселя, мультиметр должен показывать «бесконечность».

Вот и подошла к концу беседа об электромагнитных дросселях. Теперь ты знаешь, для чего они нужны, как устроены и даже сможешь самостоятельно проверить этот простой, но такой необходимый прибор.

Предыдущая

ЛюминесцентныеОсобенности энергосберегающих люминесцентных ламп

Следующая

ЛюминесцентныеСхема подключения и характеристики люминесцентных ламп на 18 Вт

Дроссели для люминесцентных ламп 1И18/20 АВТ, 1И36/40 АВТ

Дроссели для люминесцентных ламп 1И 18/20 АВТ, 1И 36/40 АВТ







Дроссели 1И 18/20 АВТ, 1И 36/40 АВТ изготавливаются на новой автоматизированной японской линии, имеют гарантированные высокие характеристики.

Сертификат соответствия № РОСС RU.АЯ81.Н05855.



КОНСТРУКЦИЯ:



Магнитопровод с обмоткой заключен в экранирующий корпус из стали.



Клеммная колодка с самозажимными контактами.



ОБЛАСТЬ ПРИМЕНЕНИЯ:



Дроссели 1И18/20 АВТ, 1И36/40 АВТ предназначены для обеспечения режима зажигания и стабилизации тока разряда люминесцентных ламп.



Технические характеристики 1И 18/20 АВТ, 1И 36/40 АВТ:



— минимальные магнитные поля рассеяния, поэтому ПРА не является источником электромагнитных помех для чувствительной к ним электронной и диагностической аппаратуры;

— компактная обмотка;

— малые потери мощности;

— низкое тепловое сопротивление;

— вакуумная пропитка;

— стопроцентный выходной контроль качества изделий, включая проверку на пробой, межвитковые замыкания, замыкания на корпус;

— срок службы 10 лет;

— подключение без инструмента за счет использования клеммной колодки с самозажимными контактами.









Наименование изделия	Мощность лампы, Вт	Рабочий ток, А	Коэффициент мощности, Cos	Нормируемая max температура обмотки, С	Перегрев обмотки в рабочем и аномальном режимах, С	Габаритные размеры, мм	Масса, кг
1И 18/20 АВТ	18/20	0,37	0,35	120	55/120	150х42х27	0,52
1И 36/40 АВТ	36/40	0,43	0,50	130	55/155	150х42х27	0,55









 Дроссели 1И 18/20 АВТ, 1И 36/40 АВТ являются нашей складской позицией (постоянное наличие на складе).
По вопросам стоимости и заказа звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
Ждем Ваших заказов!





Если Вы не нашли интересующую Вас продукцию —

звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: [email protected]



Назначение дросселей в ламповых светильниках

Поиск

Дом Основы электротехники Назначение дросселей в ламповых лампах

Электрический дроссель представляет собой не что иное, как катушку индуктивности, последовательно соединенную с паровой лампой. т. е. электрический дроссель в основном используется в лампах с парами ртути, лампах с парами натрия, ламповых светильниках, лампах CFL (компактные люминесцентные лампы) и т. д. Давайте рассмотрим назначение электрических дросселей в этих лампах.

История клистрона

Перед этим вы должны знать принцип работы ламп:

• Дроссель представляет собой индуктор; следовательно, он действует как чистый индуктор. Катушка индуктивности обладает свойствами создания высокого напряжения при установлении. Этого высокого напряжения достаточно, чтобы запустить стартер ламповых ламп.

При установленном токе I= максимальном, следовательно, напряжение на осветительных приборах будет максимальным.

• Работает как защита от перегрузки как для нити накала лампы, так и для стартера.

Назначение Choke in Tube light на английском языке:

[wp_ad_camp_1]


Предыдущая статьяПринцип работы резервной защиты от импеданса (21G)

Следующая статьяПринцип работы защиты от несоответствия полюсов — 52 PD

Recent Posts

• Калькулятор магнитной силы между токоведущими проводами, формула
• Карбонат цинка, формула, метод получения, химические свойства
• Калькулятор счетов за электроэнергию в Химачал-Прадеше, за единицу тарифа, 2022-23 гг.
• Калькулятор счетов за электроэнергию CESC, бытовой, коммерческий на единицу тарифа
• Калькулятор счетов за электроэнергию UPPCL, за единицу тарифа 2023, LT и HT
• Калькулятор счетов за электроэнергию Adani, за единицу тарифа, коммерческий, бытовой
• Получить лицензию подрядчика в Нью-Мексико, требования, продление, плата
• Получить лицензию подрядчика в Нью-Йорке, требования, продление, типы
• Как получить электрика в Миссури, требования, лицензия подрядчика, экзамен
• Как получить лицензию электрика в Миссисипи, продление, процесс, типы
• Как получить лицензию подрядчика в Монтане, типы, процесс, форма
• Получите электрическую лицензию на Гавайях, процесс, лицензию подрядчика, стоимость, типы
• Получить лицензию электрика Миннесота, подрядчик, требования, экзамен, процесс
• Получите лицензию электрика штата Мичиган, лицензию подрядчика, экзамен, процесс, продление
• Получите электрическую лицензию в Массачусетсе, подрядчик, экзамен, процедура

Категории

• Генератор
• приложение
• Базовое реле
• Калькулятор
• Химия
• Компьютер
• Контактор
• Определение
• Разница
• Электрика
• Базовый электрический
• Электрическое определение
• Электрические ворота Вопрос
• Электрическая лицензия
• Электроника
• Расчет энергии
• Неисправности
• Ворота решены
• Хостинг
• Асинхронный двигатель
• Инструменты
• Вопросы для интервью
• Микропроцессор
• Детали паспортной таблички
• Сеть
• Практическая электрика
• Защита
• Стартеры
• Переключатель
• Синхронный двигатель
• Трансформатор
• Транзистор
• Трансмиссия
• Незамеченный
• США
• Полезная информация
• ЧРП

для чего это, схема подключения, принцип работы

1. Что такое дроссель

2. Классификация дросселей

3. Для чего он используется

4. Как выбрать электромагнитный дроссель

5. Как запускаются и работают лампы

6. Схема подключения для лампы

7. Неисправности дросселя и их диагностика

Все люминесцентные лампы имеют в своей конструкции токоограничивающий элемент: дроссель, или балласт. Стабилизирует сеть от неконтролируемого роста значений, исключая пульсации.

Что такое дроссель

Дроссель представляет собой катушку индуктивности (точнее в терминах, в данном случае катушку индуктивности), размещенную на ферромагнитном сердечнике (обычно из магнитомягкого сплава). Эта катушка, как и любой проводник, имеет омическое сопротивление, а также индуктивное сопротивление, которое появляется в цепях переменного тока. Конструкция дросселя (балласта) такова, что реактивное сопротивление преобладает над активным сопротивлением. Вся конструкция помещается в корпус из металла или пластика.

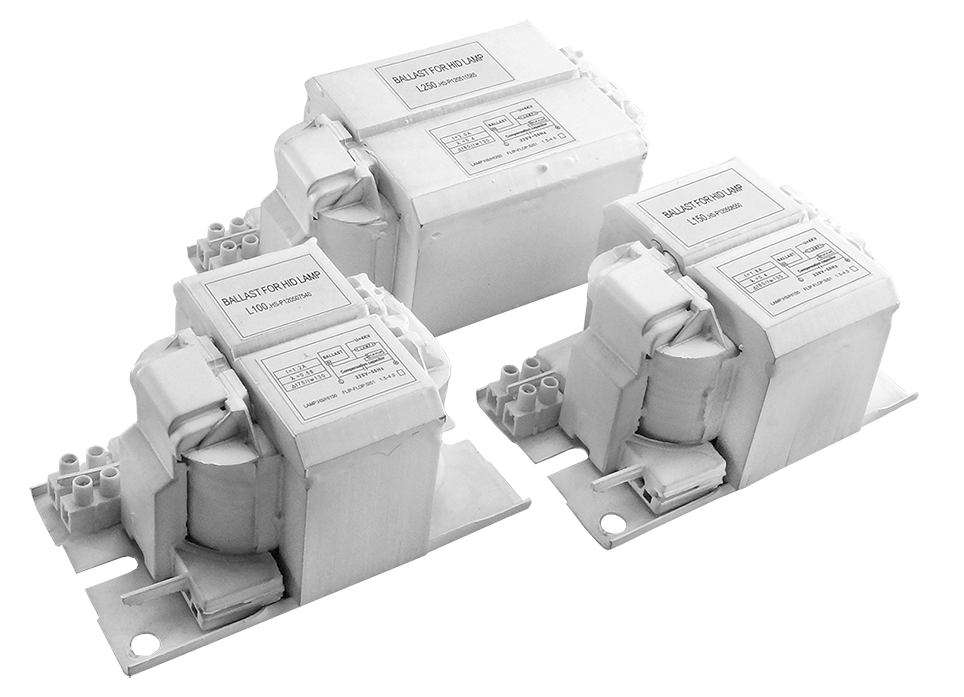

Внешний вид балласта.

Классификация дросселей

В люминесцентных лампах применяются дроссели электронного или электромагнитного типа (ЭЦМ). Оба типа имеют свои особенности.

Дроссель электромагнитный представляет собой катушку с металлическим сердечником и обмоткой из медного или алюминиевого провода. Диаметр провода влияет на функциональность светильника. Модель достаточно надежна, но потери мощности до 50% ставят под вопрос ее экономичность.

Лампы с электромагнитными дросселями дешевы и не требуют специальной настройки перед использованием. Но они чувствительны к колебаниям напряжения и даже незначительные колебания могут привести к мерцанию или неприятному гудению.

Электромагнитные конструкции не синхронизированы с частотой сети. Это приводит к вспышкам непосредственно перед зажиганием лампы. Вспышки практически не мешают комфортному использованию фонаря, но негативно влияют на балласт.

Разновидности электронных и электромагнитных устройств.

Несовершенство электромагнитной техники и значительные потери мощности при их использовании приводят к замене таких устройств электронными балластами.

Электронные дроссели конструктивно более сложны и включают в себя:

• Фильтр для устранения электромагнитных помех. Эффективно гасит все нежелательные вибрации окружающей среды и самой лампы.
• Устройство для изменения коэффициента мощности. Управляет фазовым сдвигом переменного тока.
• Сглаживающий фильтр для уменьшения пульсаций переменного тока в системе.
• Инвертор. Преобразует постоянный ток в переменный.
• Балласт. Индукционная катушка, которая подавляет нежелательные помехи и плавно регулирует яркость свечения.

Схема электронного стабилизатора.

Иногда в современных ЭБС можно встретить встроенную защиту от перенапряжения.

Для чего это нужно

Любая катушка индуктивности выполняет функцию последовательного резистора. Однако, в отличие от обычного резистора, он обеспечивает более качественную фильтрацию без пульсаций переменного тока и шума приборов.

В современной технике используются две конфигурации мощности: конденсатор и дроссель. В первом случае дроссель не нужен для подачи напряжения, но как дополнительный фильтр бесподобен.

Как выбрать электромагнитный дроссель

При выборе электромагнитного дросселя (балласта) обратите внимание на номинальную мощность.

При выборе электромагнитного дросселя обратите внимание на параметры:

1. Рабочее напряжение. Для стандартных домашних систем электропитания требуются устройства на 220–240 В с частотой 50 Гц.
2. Мощность. Должен соответствовать мощности лампы. Если необходимо подключить две и более ламп, мощность дросселя должна соответствовать сумме их мощностей.
3. Текущий. Допустимый ток указан в амперах на корпусе.
4. Коэффициент мощности. Желательно выбирать устройства с максимальными значениями параметра. Для ЭКГ он обычно не превышает 0,5, поэтому потребуется дополнительный конденсатор.
5. Рабочая температура. Диапазон температур окружающей среды и дросселя, при котором все элементы будут оставаться работоспособными.
6. Энергоэффективность. Определяется классом в соответствии с принятой классификацией. Для ЭКГ типичны средние степени В1 и В2.
7. Параметры конденсатора. Рабочее напряжение и емкость конденсатора, подключенного параллельно к сети.

Как запускаются и работают лампы

Люминесцентная лампа, в отличие от обычной лампы, не подключается напрямую к сети. Это связано с его конструкцией и принципом действия.

Схема включения люминесцентной лампы, исходное положение.

Для его зажигания необходимо:

• обеспечить эмиссию электронов с катодов, выполненных в виде нитей;
• ионизировать межэлектродный промежуток, заполненный парами ртути, с помощью высоковольтного импульса.

Лампа будет продолжать работать до тех пор, пока не будет отключено питание из-за дугового разряда между электродами. В исходном положении выключатель питания разомкнут, контакты стартера также разомкнуты.

Работа газоразрядной лампы, этап 1.

В первый момент, после подачи напряжения в цепь, по цепи дроссель протекает небольшой ток (в пределах 50 мА) — нить накала лампы 1 — тлеющий разряд в лампочка стартера — нить накала лампы 2. Этот небольшой ток нагревает и замыкает контакты стартера, и ток течет по нити накала, нагревая ее и создавая эмиссию электронов.

Работа газоразрядной лампы, 2 ступень (ход тока выделен красным цветом).

Этот ток ограничен сопротивлением дросселя. Без этого ограничения нити накала будут перегорать от перегрузки по току.

Работа газоразрядной лампы, 3 ступень.

После остывания контакты стартера размыкаются. При разрыве цепи с большой индуктивностью генерируется импульс напряжения (до 1000 вольт), который ионизирует разрядный промежуток между двумя нитями накала лампы. Через ионизированный газ начинает протекать ток, который заставляет пары ртути светиться. Это свечение инициирует воспламенение люминофора. Этот ток также ограничивается комплексным сопротивлением пускателя. И стартер никак не влияет на дальнейшую работу светильника.

Очевидно, что стартер играет важную роль в работе лампы:

• ограничивает ток при нагреве нити накала лампы;
• формирует импульс зажигания высокого напряжения;
• Ограничивает ток газового разряда.

Для выполнения этих функций балласт должен иметь достаточную индуктивность, чтобы генерировать реактивное сопротивление переменному току и генерировать высоковольтный импульс посредством явления самоиндукции.

В некоторых случаях стартер не может зажечь газ в колбе лампы с первого раза и повторяет текущую процедуру впрыска около 5-6 раз. В этом случае возникает эффект мерцания при включении.

Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует обратно в переменное, но уже с высокой частотой и пульсации исчезают.

Читайте также

Как переоборудовать светильник дневного света на светодиодный



Схема подключения лампы

Схема подключения проста: цепь с последовательно соединенными дросселем и лампой. Система подключена к сети 220 В частотой 50 Гц. Дроссель выполняет функцию корректора и стабилизатора напряжения.

Типовая схема подключения цепи.

Неисправности дроссельной заслонки и их диагностика

Иногда выходят из строя люминесцентные лампы. Причины разные: от заводского брака до неправильной эксплуатации. В некоторых случаях ремонт можно провести своими руками и с помощью простых инструментов.

Рекомендуем к просмотру: Ремонт ЭПРА люминесцентной лампы

Перед ремонтом необходимо точно определить поломку узла. Для этого придется разобрать лампу и все сопутствующее оборудование.

Необходимые инструменты:

• Набор отверток с полностью изолированными ручками;
• монтажный нож;
• кусачки для проволоки;
• плоскогубцы;
• мультиметр;
• индикаторная отвертка;
• Моток медной проволоки (от 0,75 до 1,5 мм²).
