Что такое катушка индуктивности, дроссель
К числу элементов, без которых невозможно построить радиоприемник, телевизор, магнитофон и многие другие радиоприборы, относятся катушки и дроссели. Их важнейшей характеристикой является индуктивность. В цепях переменного тока катушки и дроссели ведут себя как резисторы, сопротивление которых растет с увеличением частоты.
Индуктивность измеряют в Генри (Гн), миллигенри (1 мГн=10-3 Гн), микрогенри (1 мкГн=10-6 Гн) и наногенри (1 нГн=10г9 Гн).
Одно из первых условных обозначений катушки напоминало рисунок спирали из провода, которым намотана катушка. Позже витки катушек стали изображать в виде пересекающихся дуг окружностей. ГОСТ 7624—62 установил новое обозначение, построенное из нескольких полуокружностей, соприкасающихся концами (рис. 1).
Рис. 1. Обозначение катушки.
В ГОСТ 2.723—68, входящем в ЕСКД, это обозначение сохранено, однако для обеспечения соотаетствующих пропорций в размерах символа и большей выразительности его в сочетании с другими обозначениями установлено определенное число полуокружностей, равное четырем.
Индуктивность катушек, используемых в колебательных контурах радиовещательных приемников, в зависимости от диапазона частот составляет от долей и единиц микрогенри (УКВ и KB) до нескольких миллигенри (ДВ).
Катушки с регулируемой индуктивностью
В радиоприемной и радиопередающей аппаратуре нередко применяют катушки с регулируемой индуктивностью, являющиеся основным органом настройки колебательного контура в широком диапазоне частот.
Часть витков такой катушки наматывают на каркасе большего диаметра, а другую часть — на каркасе меньшего диаметра. Малую катушку помещают внутрь большой и закрепляют на валике, ось которого перпендикулярна оси большой катушки, а выводы обмоток соединяют последовательно.
При повороте валика взаимное влияние катушек изменяется, а в результате изменяется и индуктивность. Такие устройства получили название вариометров. На схемах их изображают двумя символами катушек, расположенными параллельно или перпендикулярно один другому.
Изменение индуктивности показывают знаком регулирования, пересекающим оба символа (рис. 2).
Рис. 2. Катушка с переменной индуктивностью и ее обозначение на принципиальных схемах.
Вариометры
В антенных контурах коротковолновых передатчиков и специальных приемников УКВ применяют вариометры с переменным числом витков. Такой вариометр состоит из цилиндрического или конического каркаса со спиральной канавкой, в которую уложен провод катушки.
К выступающей над каркасом части провода прижимается контактный ролик или пружинящая щетка, которые при вращении катушки скользят по виткам и перемещаются в плоскости, паралл
Катушка индуктивности своими руками (дроссель)
Каждый любитель мастерить электронные приборы и поделки, не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель. В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше??
Я расскажу вам как это сделать на моем примере.
Хотел я сделать вот эту схему Радио управление 10 команд . Намоточные данные катушек в схеме указаны ( 6 витков провода 0.4 на каркасе 2мм ) эти намоточные данные соответствуют 47nH-нано Генри, все бы нормально но провод у меня был 0.6мм. Помощь я нашел в программе Coil32.
Открываем программу
В низу мы видим что в программе можно вычислить практически любую катушку. Стоит только выбрать из списка нужную, выбираем ( однослойную катушку виток к витку)
Заходим в настройки и нажимаем Опции
В появившемся окне выбираем нГн
Возвращаемся к нашей схеме, например я вам не говорил какая индуктивность катушек и у вас есть только намоточные данные, как же нам теперь узнать какая же их индуктивность??
Для этого вставляем в окошки известные нам данные этих катушек , длину намотки подбираем до тех пор пока вычисления не совпадут с нашими данными.
И так вычисления показали что длина намотки 3.1мм при 6-и витках провода 0.4,на оправке 2мм.
а индуктивность 47нГн.Теперь ставим диаметр нашего провода 0.6мм.
Но теперь индуктивность маленькая, значит начинаем увеличивать например длину намотки, получилось 5.5мм
Вот и все, катушка готова.
Но если вы например уже вытравили платы, а размер контактов для катушки остался прежним, то есть для катушки с длиной намотки 3мм, а у вас же получилась на 5.5мм ( намного больше и впаять рядом 3 таких катушки будет проблематично)
Значит нужно нашу катушку уменьшить, ставим в окошко диаметр каркаса не 2мм, а 4мм. И наша катушка с проводом 0.6мм, уменьшается в длине с 5.5мм до 3мм и число витков 3.5, +/- 1-2 нГн роли большой не сыграет, зато мы сможем легко впаять наши индуктивности.
Вот и все, надеюсь моя статья поможет вам. В этой программе можно рассчитывать разные катушки, выбирайте из списка какая вам нужна и все у вас получится.
ПРОГРАММА Coil32
Катушка индуктивности — Википедия
Обозначение на электрических принципиальных схемахКату́шка индукти́вности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении.
Как следствие, при протекании через катушку переменного электрического тока наблюдается её значительная инерционность.
Применяются для подавления помех, сглаживания биений, накопления энергии, ограничения переменного тока, в резонансных (колебательный контур) и частотно-избирательных цепях, в качестве элементов индуктивности искусственных линий задержки с сосредоточенными параметрами, создания магнитных полей, датчиков перемещений и так далее.
Терминология

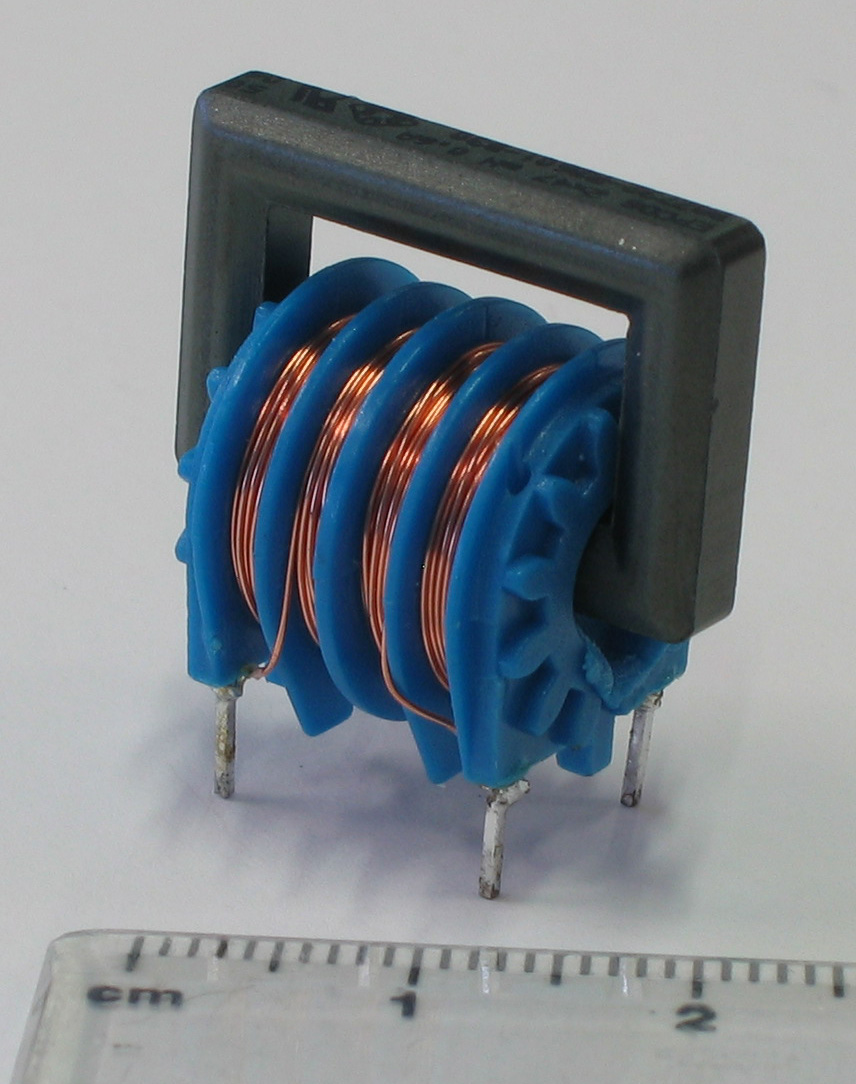

При использовании для подавления помех, сглаживания пульсаций электрического тока, изоляции (развязки) по высокой частоте разных частей схемы и накопления энергии в магнитном поле сердечника часто называют дросселем, а иногда реактором.
В силовой электротехнике (для ограничения тока при, например, коротком замыкании ЛЭП) называют реактором.
Цилиндрическую катушку индуктивности, длина которой намного превышает диаметр, называют соленоидом, магнитное поле внутри длинного соленоида однородно.
Нагревательный индуктор — специальная катушка индуктивности, рабочий орган установок индукционного нагрева.
При использовании для накопления энергии (например, в схеме импульсного стабилизатора напряжения) называют индукционным накопителем или накопительным дросселем.
Конструкция
Конструктивно выполняется в виде винтовых или винтоспиральных (диаметр намотки изменяется по длине катушки) катушек однослойных или многослойных намоток изолированного одножильного или многожильного (литцендрат) проводника на диэлектрическом каркасе круглого, прямоугольного или квадратного сечения, часто на тороидальном каркасе или, при использовании толстого провода и малом числе витков — без каркаса. Иногда, для снижения распределённой паразитной ёмкости, при использовании в качестве
Намотка может быть как однослойной (рядовая и с шагом), так и многослойной (рядовая, внавал, типа «универсал»). Намотка «универсал» имеет меньшую паразитную ёмкость. Часто, опять же, для снижения паразитной ёмкости, намотку выполняют секционированной, группы витков отделяются пространственно (обычно по длине) друг от друга.Для увеличения индуктивности катушки часто снабжают замкнутым или разомкнутым ферромагнитным сердечником. Дроссели подавления высокочастотных помех имеют ферродиэлектрические сердечники: ферритовые, флюкстроловые, из карбонильного железа. Дроссели, предназначенные для сглаживания пульсаций промышленной и звуковой частот, имеют сердечники из электротехнических сталей или магнитомягких сплавов (пермаллоев). Также сердечники (в основном ферромагнитные, реже диамагнитные) используют для изменения индуктивности катушек в небольших пределах путём изменения положения сердечника относительно обмотки. На сверхвысоких частотах, когда ферродиэлектрики теряют свою магнитную проницаемость и резко увеличивают потери, применяются металлические (латунные) сердечники.
На печатных платах электронных устройств также иногда делают плоские «катушки» индуктивности: геометрия печатного проводника выполняется в виде круглой или прямоугольной спирали, волнистой линии или в виде меандра. Такие «катушки индуктивности» часто используются в сверхбыстродействующих цифровых устройствах для выравнивания времени распространения группы сигналов по разным печатным проводникам от источника до приемника, например, в шинах данных и адреса
Свойства катушки индуктивности
Свойства катушки индуктивности:
- Скорость изменения тока через катушку ограничена и определяется индуктивностью катушки.
- Сопротивление (модуль импеданса) катушки растет с увеличением частоты текущего через неё тока.
- Катушка индуктивности при протекании тока запасает энергию в своём магнитном поле. При отключении внешнего источника тока катушка отдаст запасенную энергию, стремясь поддержать величину тока в цепи. При этом напряжение на катушке нарастает, вплоть до пробоя изоляции или возникновения дуги на коммутирующем ключе.
Катушка индуктивности в электрической цепи для переменного тока имеет не только собственное омическое (активное) сопротивление, но и реактивное сопротивление переменному току, нарастающее при увеличении частоты, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.
Катушка индуктивности обладает реактивным сопротивлением, модуль которого XL=ωL{\displaystyle X_{L}=\omega L}, где L{\displaystyle L} — индуктивность катушки, ω{\displaystyle \omega } — циклическая частота протекающего тока. Соответственно, чем больше частота тока, протекающего через катушку, тем больше её сопротивление.
Катушка с током запасает энергию в магнитном поле, равную работе, которую необходимо совершить для установления текущего тока I{\displaystyle I}. Эта энергия равна:
Векторная диаграмма в виде комплексных амплитуд для идеальной катушки индуктивности в цепи синусоидального напряжения Катушка индуктивности в переменном напряжении — аналог подверженного механическим колебаниям тела с массой.
При изменении тока в катушке возникает ЭДС самоиндукции, значение которой:
- ε=−LdIdt.{\displaystyle \varepsilon =-L{dI \over dt}{\mbox{.}}}
Для идеальной катушки индуктивности (не имеющей паразитных параметров) ЭДС самоиндукции равна по модулю и противоположна по знаку напряжению на концах катушки:
- |ε|=−ε=U.{\displaystyle |\varepsilon |=-\varepsilon =U{\mbox{.}}}
При замыкании катушки с током на резистор происходит переходной процесс, при котором ток в цепи экспоненциально уменьшается в соответствии с формулой[2]:
- I=I0exp(−t/T),{\displaystyle I=I_{0}exp(-t/T){\mbox{,}}}
где : I{\displaystyle I} — ток в катушке,
- I0{\displaystyle I_{0}} — начальный ток катушки,
- t{\displaystyle t} — текущее время,
- T{\displaystyle T} — постоянная времени.
Постоянная времени выражается формулой:
- T=L/(R+Ri),{\displaystyle T=L/(R+R_{i}){\mbox{,}}}
где R{\displaystyle R} — сопротивление резистора,
- Ri{\displaystyle R_{i}} — омическое сопротивление катушки.
При закорачивании катушки с током процесс характеризуется собственной постоянной времени Ti{\displaystyle T_{i}} катушки:
- Ti=L/Ri.{\displaystyle T_{i}=L/R_{i}{\mbox{.}}}
При стремлении Ri{\displaystyle R_{i}} к нулю, постоянная времени стремится к бесконечности, именно поэтому в сверхпроводящих контурах ток течёт «вечно».
В цепи синусоидального тока, ток в катушке по фазе отстаёт от фазы напряжения на ней на π/2.
Явление самоиндукции аналогично проявлению инертности тел в механике, если аналогом индуктивности принять массу, тока — скорость, напряжения — силу, то многие формулы механики и поведения индуктивности в цепи принимают похожий вид:
- F =mdvdt{\displaystyle F\ =m{dv \over dt}} ↔ |ε|=LdIdt{\displaystyle |\varepsilon |=L{dI \over dt}},
где
- F {\displaystyle F\ } ↔ |ε|{\displaystyle |\varepsilon |} ↔ U {\displaystyle U\ } ; m {\displaystyle m\ } ↔ L {\displaystyle L\ } ; dv {\displaystyle dv\ } ↔ dI {\displaystyle dI\ }
- Ecoxp=12LI2{\displaystyle E_{\mathrm {coxp} }={1 \over 2}LI^{2}} ↔ Ekinet=12mv2{\displaystyle E_{\mathrm {kinet} }={1 \over 2}mv^{2}}
Характеристики катушки индуктивности
Индуктивность
Основным параметром катушки индуктивности является её индуктивность, численно равная отношению создаваемого током потока магнитного поля, пронизывающего катушку, к силе протекающего тока.
{N}{\frac {1}{L_{i}}}}}{\mbox{.}}}
Сопротивление потерь
В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых импеданс катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь Rпот{\displaystyle R_{\text{пот}}}.
Потери складываются из потерь в проводах, диэлектрике, сердечнике и экране:
- Rпот=rw+rd+rs+re,{\displaystyle R_{\text{пот}}=r_{w}+r_{d}+r_{s}+r_{e}{\mbox{,}}}
- где rw{\displaystyle r_{w}} — потери в проводах,
- rd{\displaystyle r_{d}} — потери в диэлектрике,
- rs{\displaystyle r_{s}} — потери в сердечнике,
- re{\displaystyle r_{e}} — потери на вихревые токи
Потери в проводах
Потери в проводах вызваны тремя причинами:
- Провода обмотки обладают омическим (активным) сопротивлением.
- Сопротивление провода обмотки возрастает с ростом частоты, что обусловлено скин-эффектом. Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие, уменьшается полезное сечение проводника и растет сопротивление.
- В проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии намотки. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления провода.
Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие, уменьшается полезное сечение проводника и растет сопротивление.Потери в диэлектрике
Потери в диэлектрике (изоляции проводов и каркасе катушки) можно отнести к двум категориям:
- Потери от диэлектрика межвиткового конденсатора (межвитковые утечки и прочие потери, характерные для диэлектриков конденсаторов).
- Потери, обусловленные магнитными свойствами диэлектрика (эти потери аналогичны потерям в сердечнике).
В общем случае можно заметить, что для современных катушек общего применения потери в диэлектрике чаще всего пренебрежимо малы.
Потери в сердечнике
Потери в сердечнике складываются из потерь на вихревые токи, потерь на перемагничивание ферромагнетика — на «гистерезис».
Потери на вихревые токи
Переменное магнитное поле индуцирует вихревые ЭДС в окружающих проводниках, например, в сердечнике, экране и в проводах соседних витков. Возникающие при этом вихревые токи (токи Фуко) становятся источником потерь из-за омического сопротивления проводников.
Добротность
С сопротивлениями потерь тесно связана другая характеристика — добротность. Добротность катушки индуктивности определяет отношение между реактивным и активным сопротивлениями катушки. Добротность равна:
- Q=ωLRпот.{\displaystyle Q={\frac {\omega {}L}{R_{\text{пот}}}}{\mbox{.}}}
Иногда потери в катушке характеризуют тангенсом угла потерь (величина, обратная добротности) — сдвигом фаз тока и напряжения катушки в цепи синусоидального сигнала относительно π/2{\displaystyle \pi /2} — для идеальной катушки.
Практически добротность лежит в пределах от 30 до 200. Повышение добротности достигается оптимальным выбором диаметра провода, увеличением размеров катушки индуктивности и применением сердечников с высокой магнитной проницаемостью и малыми потерями, намоткой вида «универсаль», применением посеребрённого провода, применением многожильного провода вида «литцендрат» для снижения потерь, вызванных скин-эффектом.
Паразитная ёмкость и собственный резонанс
Эквивалентная схема и некоторые формулы реальной катушки индуктивности без ферромагнитного сердечникаМежвитковая паразитная ёмкость проводника в составе катушки индуктивности превращает катушку в сложную распределенную цепь. В первом приближении можно принять, что реальная катушка эквивалентно представляет собой идеальную индуктивность, включенной последовательно с резистором активного сопротивления обмотки с присоединенной параллельно этой цепочке паразитной ёмкостью (см.
рис). В результате этого катушка индуктивности представляет собой колебательный контур с характерной частотой резонанса. Эта резонансная частота легко может быть измерена и называется собственной частотой резонанса катушки индуктивности. На частотах много ниже частоты собственного резонанса импеданс катушки индуктивный, при частотах вблизи резонанса в основном активный (на частоте резонанса чисто активный) и большой по модулю, на частотах много выше частоты собственного резонанса — ёмкостный. Обычно собственная частота указывается изготовителем в технических данных промышленных катушек индуктивности, либо в явном виде, либо косвенно — в виде рекомендованной максимальной рабочей частоты.
На частотах ниже собственного резонанса этот эффект проявляется в падении добротности с ростом частоты.
Для увеличения частоты собственного резонанса используют сложные схемы намотки катушек, разбиение одной обмотки на разнесённые секции.
Температурный коэффициент индуктивности (ТКИ)
ТКИ — это параметр, характеризующий зависимость индуктивности катушки от температуры.
Температурная нестабильность индуктивности обусловлена целым рядом факторов: при нагреве увеличивается длина и диаметр провода обмотки, увеличивается длина и диаметр каркаса, в результате чего изменяются шаг и диаметр витков; кроме того при изменении температуры изменяются диэлектрическая проницаемость материала каркаса, что ведёт к изменению собственной ёмкости катушки. Очень существенно влияние температуры на магнитную проницаемость ферромагнетика сердечника:
- TKL=ΔLLΔT.{\displaystyle TKL={\frac {\Delta L}{L\Delta T}}{\mbox{.}}}
Температурный коэффициент добротности (ТКД)
ТКД — это параметр, характеризующий зависимость добротности катушки от температуры. Температурная нестабильность добротности обусловлена тем же рядом факторов, что и индуктивности.
- TKQ=ΔQQΔT.{\displaystyle TKQ={\frac {\Delta Q}{Q\Delta T}}{\mbox{. }}}
}}}Разновидности катушек индуктивности
- Контурные катушки индуктивности, используемые в радиотехнике
- Эти катушки используются совместно с конденсаторами для организации резонансных контуров. Они должны иметь высокую термо- и долговременную стабильность, и добротность, требования к паразитной ёмкости обычно несущественны.
- Катушки связи, или трансформаторы связи
- Взаимодействующие магнитными полями пара и более катушек обычно включаются параллельно конденсаторам для организации колебательных контуров. Такие катушки применяются для обеспечения трансформаторной связи между отдельными цепями и каскадами, что позволяет разделить по постоянному току, например, цепь базы последующего усилительного каскада от коллектора предыдущего каскада и т. д. К нерезонансным разделительным трансформаторам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи (коэффициент взаимоиндукции).
Основными параметрами этих катушек являются индуктивность и коэффициент связи (коэффициент взаимоиндукции).- Вариометры
- Это катушки, индуктивностью которых можно управлять (например, для перестройки частоты резонанса колебательных контуров) изменением взаимного расположения двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая обычно располагается внутри первой и в
Мастер Винтик. Всё своими руками!Буквенно-цифровая и цветовая маркировка индуктивностей
Буквенно-цифровая маркировка катушек индуктивностей и дросселей
Предлагаемые ниже данные будут полезны радиолюбителям при ремонте недорогих радиоприемников и магнитол моделей китайского и другого производства.
Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами.
Примеры обозначения индуктивностей буквенно-цифровым кодом представлен на рисунке ниже.
Применяются два вида кодирования.
1. Первые две цифры указывают значение в микрогенри (мкГн), последняя — количество нулей. Следующая за цифрами буква указывает на допуск.
Например, код 272J обозначает 2700 мкГн± 5%. Смотрите рисунок выше. Если последняя буква не указывается, то допуск считается 20%.
ПРИМЕЧАНИЕ: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.
Примеры в таблице ниже.
2. Индуктивности маркируются в микрогенри (мкГн). В таких случаях маркировка 680 К будет означать не 68 мкГн ±10%, как в предыдущем случае — 680 мкГн ± 10%.
Примеры обозначения индуктивностей
1R2К-1,2 мкГн ± 10% 2R2K — 2,2 мкГн ± 10% 3R3K —3,3 мкГн ± 10% 4R7K —4,7 мкГн ± 10% 6R8K—6,8 мкГн± 10% 100К — ЮмкГн ±10% 150К- 15 мкГн ± 10% 220К- 22 мкГн± 10% 330К- 33 мкГн ± 10% 470К- 47 мкГн± 10% 680К- 68 мкГн± 10% 101К-100 мкГн ± 10% 151К — 150 мкГн ± 10% 221К —220 мкГн± 10% 331К-330 мкГн ± 10% 471J —470 мкГн ± 5% 681J —680 мкГн± 5% 102-1000 мкГ
2N2D-2,2 нГн ±0,3 нГн 22N —22 нГн R10M —0,10 мкГн±20% R15M — 0,15 мкГн±20% R22M — 0,22 мкГн±20% R33M – 0,33 мкГн±20% R47M — 0,47 мкГн ± 20% R68M — 0,68 мкГн + 20% 1R0K-U мкГн±20%
Цветовая маркировка катушек индуктивностей и дросселей
После введения стандарта IEC 82 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.
е. допускаемое отклонение от указанного номинала цветными метками. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%.
Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
Цветовая маркировка контурных катушек зарубежного производства
Радиолюбителям все чаще приходится сталкиваться с необходимостью ремонта импортных радиоприемников. Одной из причин частого выхода их из строя является неисправность контурных катушек. Как показывает статистика, она занимает второе место после поломки всевозможных переключателей. Хотя маркировка современных импортных контурных катушек, похоже, унифицирована, в популярной литературе найти сведения о ней весьма затруднительно.
Чаще всего в радиоприемниках применяются контурные катушки размерами 10x10x14 мм и 8x8x11 мм.
Все обмотки обычно намотаны внавал эмалированным проводом диаметром 0,05—0,12 мм на ферритовом магнитопроводе, приклеенном к пластмассовому основанию. Контурные катушки намотаны поверх катушек связи и залиты парафином. Подстроечником служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку. Весь контур заключен в латунный экран. В контурах, применяемых в трактах ПЧ, имеются встроенные конденсаторы.
Цветовая маркировка популярных катушек индуктивности, Цветовая маркировка катушек представляет собой пятна или полосы краски, нанесенные соответственно на дно магнитопровода или на экран.
Схемы контурных катушек
В таблице ниже указаны намоточные данные, назначение, емкость встроенного конденсатора и цветовая маркировка катушек размерами 10 х 10 х 14 мм.
Контурные катушки размерами 8 x 8 x 11 мм — имеют то же назначение и емкость встроенного конденсатора, но их обмотки могут быть намотаны более тонким проводом, и содержать большее число витков.
Эти катушки менее популярны, чем катушки размерами 10 x 10 x 14 мм.
| Цвет маркировки | Назначение контурных катушек | Схема включения обмоток по рисунку | Номера выводов обмоток | Число витков | Емкость встроенного конденсатора, пФ |
| Желтый | Фильтр ПЧ-АМ 455…460 кГц | а | 1-2-3 4-6 | 100 + 50 9 | 190 |
| Белый | Детектор ПЧ-АМ 455…460 кГц | б | 1-2-3 | 50+50 | 410 |
| Оранжевый | Фильтр ПЧ-ЧМ 10,7МГц* | в | 1-3 4-6 | 12 2 | 75 |
| Сиреневый | Фильтр ПЧ-ЧМ 10,7 МГц | в | 1-3 4-6 | 11 2 | 90 |
| Розовый | Дискриминатор ПЧ-ЧМ 10,7 МГц** | г | 1-3 | 7 | 190 |
| Зеленый или синий | Дискриминатор ПЧ-ЧМ 10,7 МГц** | г | 1-3 | 11 | 90 |
| Красный | Контур гетеродина AM СВ-ДВ | д, е, ж | 1-3 4-6 2-3 | 80… 100*** 8…12 | — |
Примечания.
* Может использоваться вместо синего и зеленого.
** Применяются с различными микросхемами.
*** Число витков зависит от ёмкости КПЕ. Соотношение числа витков обмоток контурной катушки и катушки связи выбрано в пределах 10:1 — 8:1.
Индуктивности серии ЕС24
Номинал индуктивности и его допустимые отклонения обозначаются цветными полосками. Полоски 1 и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 — десятичный множитель, полоска 4 — точность.
Например, (смотрите фото выше) индуктивность, на которую нанесены коричневая, чёрная, черная и серебристая полоски, имеет номинал 10×1 = 10 мкГн и точность 10%.
Назначение цветовых полос индуктивностей
| Цвет | 1 -я и 2-я цифры номинала | Множитель | Точность |
| Черный | 0 | 1 | ±20% |
| Коричневый | 1 | 10 | — |
| Красный | 2 | 100 | — |
| Оранжевый | 3 | 1000 | — |
| Желтый | 4 | — | — |
| Зеленый | 5 | — | — |
| Голубой | 6 | — | — |
| Фиолетовый | 7 | — | — |
| Серый | 8 | — | — |
| Белый | 9 | — | — |
| Золотой | — | о,1 | ±5% |
| Серебряный | — | 0,01 | ±10% |
Малогабаритные постоянные индуктивности серии ЕС24, с размерами 10 х 10 х 14 мм представляют собой миниатюрную катушку с ферритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами.
Диапазон номинальных значений индуктивности — 10… 1000 мкГн; точность — 5, 10, 20%; температурный диапазон — от -20 до +100 °С.
Полный список всех индуктивностей серии ЕС24 и их параметры приведены в таблице ниже.
Цветовая маркировка индуктивностей типа ЕС24
| Наименование | Индуктивность, мкГн | Точность,% | Добротность, (mill) | Тестовая частота, МГц | Активное сопротивление (max), Ом | Постоянный ток (max), мА |
| EC24-R10M | 0,10 | ±20 | 30 | 25,2 | 0,08 | 700 |
| EC24-R12M | 0,12 | ±20 | 30 | 25,2 | 0,085 | 700 |
| EC24-R15M | 0,15 | ±20 | 30 | 25,2 | 0,095 | 700 |
| EC24-R18M | 0,18 | ±20 | 30 | 25,2 | 0,12 | 700 |
| EC24-R22M | 0,22 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EG24-R27M | 0,27 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EC24-R33M | 0,33 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EC24-R39M | 0,39 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R47M | 0,47 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R56M | 0,56 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R68M | 0,68 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-R82M | 0,82 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-1ROK | 1,00 | ±10 | 40 | 25,2 | 0,18 | 700 |
| EC24-1R2K | 1 ,20 | ±10 | 40 | 7,96 | 0,18 | 700 |
| EC24-1R5K | 1,50 | ±10 | 40 | 7,96 | 0,20 | 700 |
| EC24-1R8K | 1,80 | ±10 | 40 | 7,96 | 0,23 | 655 |
| EC24-2R2K | 2,20 | ±10 | 40 | 7,96 | 0,25 | 630 |
| EC24-2R7K | 2,70 | ±10 | 40 | 7,96 | 0,28 | 595 |
| EC24-3R3K | 3,30 | ±10 | 40 | 7,96 | 0,30 | 575 |
| EC24-3R9K | 3,90 | ±10 | 40 | 7,96 | 0,32 | 555 |
| EC24-4R7K | 4,70 | ±10 | 40 | 7,96 | 0,35 | 530 |
| EC24-5R6K | 5,60 | ±10 | 40 | 7,96 | 0,40 | 500 |
| EC24-6R8K | 6,80 | ±10 | 40 | 7,96 | 0,45 | 470 |
| EC24-8R2K | 8,20 | ±10 | 40 | 7,96 | 0,56 | 425 |
| EC24-J00K | 10 | ±10 | 40 | 7,96 | 0,72 | 370 |
| ЕС24-120К | 12 | ±10 | 40 | 2,52 | 0,80 | 350 |
| ЕС24-150К | 15 | ±10 | 40 | 2,52 | 0,88 | 335 |
| ЕС24-180К | 18 | ±10 | 40 | 2,52 | 1,00 | 315 |
| ЕС24-220К | 22 | ±10 | 40 | 2,52 | 1,20 | 285 |
| ЕС24-270К | 27 | ±10 | 40 | 2,52 | 1,35 | 270 |
| ЕС24-330К | 33 | ±10 | 40 | 2,52 | 1,50 | 255 |
| ЕС24-390К | 39 | ±10 | 40 | 2,52 | 1,70 | 240 |
| ЕС24-470К | 47 | ±10 | 50 | 2,52 | 2,30 | 205 |
| ЕС24-560К | 56 | ±10 | 50 | 2,52 | 2,60 | 195 |
| ЕС24-680К | 68 | ±10 | 50 | 2,52 | 2,90 | 185 |
| ЕС24-820К | 82 | ±10 | 50 | 2,52 | 3,20 | 175 |
| ЕС24-101К | 100 | ±10 | 50 | 2,52 | 3,50 | 165 |
| ЕС24-121К | 120 | ±10 | 60 | 0,796 | 3,80 | 160 |
| ЕС24-151К | 150 | ±10 | 60 | 0,796 | 4,40 | 150 |
| ЕС24-181К | 180 | ±10 | 60 | 0,796 | 5,00 | 140 |
| EC24-221K | 220 | ±10 | 60 | 0,796 | 5,70 | 130 |
| ЕС24-271К | 270 | ±10 | 60 | 0,796 | 7,50 | 120 |
| ЕС24-331К | 330 | ±10 | 60 | 0,796 | 9,50 | 100 |
| ЕС24-391К | 390 | ±10 | 60 | 0,796 | 10,50 | 95 |
| ЕС24-471К | 470 | ±10 | 60 | 0,796 | 11,60 | 90 |
| ЕС24-561К | 560 | ±10 | 60 | 0,796 | 13,00 | 85 |
| ЕС24-681К | 680 | ±10 | 60 | 0,796 | 18,00 | 75 |
| ЕС24-821К | 820 | ±10 | 60 | 0,796 | 23,70 | 65 |
| EC24-102K | 1000 | ±10 | 50 | 0,796 | 30,00 | 60 |
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
П О П У Л Я Р Н О Е:
- Сервисные коды ошибок стиральных машин-автоматов ARDO
- Цветовая маркировка стабилитронов.
- Цветовая маркировка резисторов
Коды ошибок стиральной машины
Ardo
Е00 — Е01 – проблема со сливом воды.
Посмотрите сзади машинки — не перегнулся ли шланг, сливающий воду. проверьте не засорился ли шланг для слива воды или насос. В инструкции написано: как можно почистить сливной насос. Обычно спереди внизу есть крышка.
Е02 – Вода некорректно поступает или сливается. Проверьте положение сливного шланга (он должен быть расположен на 60-90 см от низа стиральной машины). Из-за этого происходит сбой в сливной системе.
E03 – Вода не сливается из бака, так же время слива превысило 3 минуты. При такой неисправности необходимо провести диагностику машины. Подробнее…
Цветовая маркировка стабилитронов.
Подробнее…
Цветовая маркировка резисторов
В схемах последнее время используются маркировка сопротивлений цветными полосками. Это удобно, так как цветные полоски начерчены по кругу резистора и не надо выпаивать и вращать резистор, чтобы найти цифры, обозначающие номинал, как это было раньше.
Подробнее…
Популярность: 79 068 просм.
Катушка индуктивности — Википедия. Что такое Катушка индуктивности
Обозначение на электрических принципиальных схемахКату́шка индукти́вности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Как следствие, при протекании через катушку переменного электрического тока наблюдается её значительная инерционность.
Применяются для подавления помех, сглаживания биений, накопления энергии, ограничения переменного тока, в резонансных (колебательный контур) и частотно-избирательных цепях, в качестве элементов индуктивности искусственных линий задержки с сосредоточенными параметрами, создания магнитных полей, датчиков перемещений и так далее.
Терминология
При использовании для подавления помех, сглаживания пульсаций электрического тока, изоляции (развязки) по высокой частоте разных частей схемы и накопления энергии в магнитном поле сердечника часто называют дросселем, а иногда реактором.
В силовой электротехнике (для ограничения тока при, например, коротком замыкании ЛЭП) называют реактором.
Цилиндрическую катушку индуктивности, длина которой намного превышает диаметр, называют соленоидом, магнитное поле внутри длинного соленоида однородно. Кроме того, зачастую соленоидом называют устройство, выполняющее механическую работу за счёт магнитного поля при втягивании ферромагнитного сердечника, или электромагнитом. В электромагнитных реле называют обмоткой реле, реже — электромагнитом.
Нагревательный индуктор — специальная катушка индуктивности, рабочий орган установок индукционного нагрева.
При использовании для накопления энергии (например, в схеме импульсного стабилизатора напряжения) называют индукционным накопителем или накопительным дросселем.
Конструкция
Конструктивно выполняется в виде винтовых или винтоспиральных (диаметр намотки изменяется по длине катушки) катушек однослойных или многослойных намоток изолированного одножильного или многожильного (литцендрат) проводника на диэлектрическом каркасе круглого, прямоугольного или квадратного сечения, часто на тороидальном каркасе или, при использовании толстого провода и малом числе витков — без каркаса.
Иногда, для снижения распределённой паразитной ёмкости, при использовании в качестве высокочастотного дросселя однослойные катушки индуктивности наматываются с «прогрессивным» шагом — шаг намотки плавно изменяется по длине катушки.
Намотка может быть как однослойной (рядовая и с шагом), так и многослойной (рядовая, внавал, типа «универсал»). Намотка «универсал» имеет меньшую паразитную ёмкость. Часто, опять же, для снижения паразитной ёмкости, намотку выполняют секционированной, группы витков отделяются пространственно (обычно по длине) друг от друга.
Для увеличения индуктивности катушки часто снабжают замкнутым или разомкнутым ферромагнитным сердечником. Дроссели подавления высокочастотных помех имеют ферродиэлектрические сердечники: ферритовые, флюкстроловые, из карбонильного железа. Дроссели, предназначенные для сглаживания пульсаций промышленной и звуковой частот, имеют сердечники из электротехнических сталей или магнитомягких сплавов (пермаллоев). Также сердечники (в основном ферромагнитные, реже диамагнитные) используют для изменения индуктивности катушек в небольших пределах путём изменения положения сердечника относительно обмотки.
На сверхвысоких частотах, когда ферродиэлектрики теряют свою магнитную проницаемость и резко увеличивают потери, применяются металлические (латунные) сердечники.
На печатных платах электронных устройств также иногда делают плоские «катушки» индуктивности: геометрия печатного проводника выполняется в виде круглой или прямоугольной спирали, волнистой линии или в виде меандра. Такие «катушки индуктивности» часто используются в сверхбыстродействующих цифровых устройствах для выравнивания времени распространения группы сигналов по разным печатным проводникам от источника до приемника, например, в шинах данных и адреса[1].
Свойства катушки индуктивности
Свойства катушки индуктивности:
- Скорость изменения тока через катушку ограничена и определяется индуктивностью катушки.
- Сопротивление (модуль импеданса) катушки растет с увеличением частоты текущего через неё тока.
- Катушка индуктивности при протекании тока запасает энергию в своём магнитном поле. При отключении внешнего источника тока катушка отдаст запасенную энергию, стремясь поддержать величину тока в цепи. При этом напряжение на катушке нарастает, вплоть до пробоя изоляции или возникновения дуги на коммутирующем ключе.
При отключении внешнего источника тока катушка отдаст запасенную энергию, стремясь поддержать величину тока в цепи. При этом напряжение на катушке нарастает, вплоть до пробоя изоляции или возникновения дуги на коммутирующем ключе.Катушка индуктивности в электрической цепи для переменного тока имеет не только собственное омическое (активное) сопротивление, но и реактивное сопротивление переменному току, нарастающее при увеличении частоты, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.
Катушка индуктивности обладает реактивным сопротивлением, модуль которого XL=ωL{\displaystyle X_{L}=\omega L}, где L{\displaystyle L} — индуктивность катушки, ω{\displaystyle \omega } — циклическая частота протекающего тока. Соответственно, чем больше частота тока, протекающего через катушку, тем больше её сопротивление.
Катушка с током запасает энергию в магнитном поле, равную работе, которую необходимо совершить для установления текущего тока I{\displaystyle I}.
{2}{\mbox{.}}}
При изменении тока в катушке возникает ЭДС самоиндукции, значение которой:
- ε=−LdIdt.{\displaystyle \varepsilon =-L{dI \over dt}{\mbox{.}}}
Для идеальной катушки индуктивности (не имеющей паразитных параметров) ЭДС самоиндукции равна по модулю и противоположна по знаку напряжению на концах катушки:
- |ε|=−ε=U.{\displaystyle |\varepsilon |=-\varepsilon =U{\mbox{.}}}
При замыкании катушки с током на резистор происходит переходной процесс, при котором ток в цепи экспоненциально уменьшается в соответствии с формулой[2]:
- I=I0exp(−t/T),{\displaystyle I=I_{0}exp(-t/T){\mbox{,}}}
где : I{\displaystyle I} — ток в катушке,
- I0{\displaystyle I_{0}} — начальный ток катушки,
- t{\displaystyle t} — текущее время,
- T{\displaystyle T} — постоянная времени.
Постоянная времени выражается формулой:
- T=L/(R+Ri),{\displaystyle T=L/(R+R_{i}){\mbox{,}}}
где R{\displaystyle R} — сопротивление резистора,
- Ri{\displaystyle R_{i}} — омическое сопротивление катушки.
При закорачивании катушки с током процесс характеризуется собственной постоянной времени Ti{\displaystyle T_{i}} катушки:
- Ti=L/Ri.{\displaystyle T_{i}=L/R_{i}{\mbox{.}}}
При стремлении Ri{\displaystyle R_{i}} к нулю, постоянная времени стремится к бесконечности, именно поэтому в сверхпроводящих контурах ток течёт «вечно».
В цепи синусоидального тока, ток в катушке по фазе отстаёт от фазы напряжения на ней на π/2.
Явление самоиндукции аналогично проявлению инертности тел в механике, если аналогом индуктивности принять массу, тока — скорость, напряжения — силу, то многие формулы механики и поведения индуктивности в цепи принимают похожий вид:
- F =mdvdt{\displaystyle F\ =m{dv \over dt}} ↔ |ε|=LdIdt{\displaystyle |\varepsilon |=L{dI \over dt}},
где
- F {\displaystyle F\ } ↔ |ε|{\displaystyle |\varepsilon |} ↔ U {\displaystyle U\ } ; m {\displaystyle m\ } ↔ L {\displaystyle L\ } ; dv {\displaystyle dv\ } ↔ dI {\displaystyle dI\ }
- Ecoxp=12LI2{\displaystyle E_{\mathrm {coxp} }={1 \over 2}LI^{2}} ↔ Ekinet=12mv2{\displaystyle E_{\mathrm {kinet} }={1 \over 2}mv^{2}}
Характеристики катушки индуктивности
Индуктивность
Основным параметром катушки индуктивности является её индуктивность, численно равная отношению создаваемого током потока магнитного поля, пронизывающего катушку, к силе протекающего тока.
{N}{\frac {1}{L_{i}}}}}{\mbox{.}}}
Сопротивление потерь
В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых импеданс катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь Rпот{\displaystyle R_{\text{пот}}}.
Потери складываются из потерь в проводах, диэлектрике, сердечнике и экране:
- Rпот=rw+rd+rs+re,{\displaystyle R_{\text{пот}}=r_{w}+r_{d}+r_{s}+r_{e}{\mbox{,}}}
- где rw{\displaystyle r_{w}} — потери в проводах,
- rd{\displaystyle r_{d}} — потери в диэлектрике,
- rs{\displaystyle r_{s}} — потери в сердечнике,
- re{\displaystyle r_{e}} — потери на вихревые токи
Потери в проводах
Потери в проводах вызваны тремя причинами:
- Провода обмотки обладают омическим (активным) сопротивлением.
- Сопротивление провода обмотки возрастает с ростом частоты, что обусловлено скин-эффектом. Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие, уменьшается полезное сечение проводника и растет сопротивление.
- В проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии намотки. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления провода.
Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие, уменьшается полезное сечение проводника и растет сопротивление.Потери в диэлектрике
Потери в диэлектрике (изоляции проводов и каркасе катушки) можно отнести к двум категориям:
- Потери от диэлектрика межвиткового конденсатора (межвитковые утечки и прочие потери, характерные для диэлектриков конденсаторов).
- Потери, обусловленные магнитными свойствами диэлектрика (эти потери аналогичны потерям в сердечнике).
В общем случае можно заметить, что для современных катушек общего применения потери в диэлектрике чаще всего пренебрежимо малы.
Потери в сердечнике
Потери в сердечнике складываются из потерь на вихревые токи, потерь на перемагничивание ферромагнетика — на «гистерезис».
Потери на вихревые токи
Переменное магнитное поле индуцирует вихревые ЭДС в окружающих проводниках, например, в сердечнике, экране и в проводах соседних витков. Возникающие при этом вихревые токи (токи Фуко) становятся источником потерь из-за омического сопротивления проводников.
Добротность
С сопротивлениями потерь тесно связана другая характеристика — добротность. Добротность катушки индуктивности определяет отношение между реактивным и активным сопротивлениями катушки. Добротность равна:
- Q=ωLRпот.{\displaystyle Q={\frac {\omega {}L}{R_{\text{пот}}}}{\mbox{.}}}
Иногда потери в катушке характеризуют тангенсом угла потерь (величина, обратная добротности) — сдвигом фаз тока и напряжения катушки в цепи синусоидального сигнала относительно π/2{\displaystyle \pi /2} — для идеальной катушки.
Практически добротность лежит в пределах от 30 до 200. Повышение добротности достигается оптимальным выбором диаметра провода, увеличением размеров катушки индуктивности и применением сердечников с высокой магнитной проницаемостью и малыми потерями, намоткой вида «универсаль», применением посеребрённого провода, применением многожильного провода вида «литцендрат» для снижения потерь, вызванных скин-эффектом.
Паразитная ёмкость и собственный резонанс
Эквивалентная схема и некоторые формулы реальной катушки индуктивности без ферромагнитного сердечникаМежвитковая паразитная ёмкость проводника в составе катушки индуктивности превращает катушку в сложную распределенную цепь. В первом приближении можно принять, что реальная катушка эквивалентно представляет собой идеальную индуктивность, включенной последовательно с резистором активного сопротивления обмотки с присоединенной параллельно этой цепочке паразитной ёмкостью (см.
рис). В результате этого катушка индуктивности представляет собой колебательный контур с характерной частотой резонанса. Эта резонансная частота легко может быть измерена и называется собственной частотой резонанса катушки индуктивности. На частотах много ниже частоты собственного резонанса импеданс катушки индуктивный, при частотах вблизи резонанса в основном активный (на частоте резонанса чисто активный) и большой по модулю, на частотах много выше частоты собственного резонанса — ёмкостный. Обычно собственная частота указывается изготовителем в технических данных промышленных катушек индуктивности, либо в явном виде, либо косвенно — в виде рекомендованной максимальной рабочей частоты.
На частотах ниже собственного резонанса этот эффект проявляется в падении добротности с ростом частоты.
Для увеличения частоты собственного резонанса используют сложные схемы намотки катушек, разбиение одной обмотки на разнесённые секции.
Температурный коэффициент индуктивности (ТКИ)
ТКИ — это параметр, характеризующий зависимость индуктивности катушки от температуры.
Температурная нестабильность индуктивности обусловлена целым рядом факторов: при нагреве увеличивается длина и диаметр провода обмотки, увеличивается длина и диаметр каркаса, в результате чего изменяются шаг и диаметр витков; кроме того при изменении температуры изменяются диэлектрическая проницаемость материала каркаса, что ведёт к изменению собственной ёмкости катушки. Очень существенно влияние температуры на магнитную проницаемость ферромагнетика сердечника:
- TKL=ΔLLΔT.{\displaystyle TKL={\frac {\Delta L}{L\Delta T}}{\mbox{.}}}
Температурный коэффициент добротности (ТКД)
ТКД — это параметр, характеризующий зависимость добротности катушки от температуры. Температурная нестабильность добротности обусловлена тем же рядом факторов, что и индуктивности.
- TKQ=ΔQQΔT.{\displaystyle TKQ={\frac {\Delta Q}{Q\Delta T}}{\mbox{. }}}
}}}Разновидности катушек индуктивности
- Контурные катушки индуктивности, используемые в радиотехнике
- Эти катушки используются совместно с
Coil32 — Особенности расчета силовых дросселей
Очень часто у начинающих радиолюбителей возникает необходимость рассчитать дроссель на ферритовом сердечнике для импульсного источника питания, либо для другой цепи в которой циркулируют значительные токи. При этом, погуглив по запросу «расчет индуктивности на ферритовом кольце», с большой вероятностью он попадет на наш онлайн-калькулятор. Воспользовавшись этим калькулятором или самой программой Coil32 для расчета индуктивности дросселя, радиолюбитель чаще всего приходит к результатам не совпадающим ни со справочной литературой по расчету импульсных силовых цепей, ни с реальностью (пример обсуждения подобной ситуации на форуме). Дело может даже закончиться выгоранием транзисторов и прочих мосфетов и проклятиями в адрес разработчиков Coil32.
В чем же дело? Давайте разберемся…
Причина кроется в том, что начинающие радиолюбители часто либо не знают, либо имеют упрощенный взгляд на особенности намагничивания феррита. Вот мы взяли сердечник, засунули его в катушку и ее индуктивность возросла на величину относительной магнитной проницаемости сердечника. Верно? Верно, да не совсем! Один только факт, что для описания свойств феррита существует несколько магнитных проницаемостей, говорит, что не все так однозначно. Магнитные свойства феррита наиболее полно описываются семейством так называемых кривых намагничивания, иначе называемых «петля гистерезиса». Как происходит процесс намагничивания/размагничивания феррита, что такое остаточная индукция Br, коэрцитивная сила Hc, индукция насыщения, предельная петля гистерезиса [1] и т.д. уже достаточно подробно описано и вы можете прочитать об этом по ссылкам в конце статьи. Мы же остановимся здесь на том, как меняется магнитная проницаемость сердечника в процессе его перемагничивания, поскольку этот параметр использует для расчетов Coil32.
Вот неполный список понятий магнитной проницаемости в котором начинающему радиолюбителю не грех и запутаться:
- Относительная и абсолютная магнитная проницаемость. По сути различаются только множителем µ0 = 4π*10-7., который реально согласует в системе СИ единицы измерения в электромагнетизме и единицы длины и условно именуется как магнитная проницаемость вакуума или магнитная постоянная.
- В общем случае величина относительной магнитной проницаемости пропорциональна наклону касательной к кривой намагничивания в данной точке. Эта величина называется дифференциальной магнитной проницаемостью. Она не постоянна и динамически меняется при движении по кривой намагничивания.
- Начальная магнитная проницаемость µi характеризуется наклоном начальной кривой намагничивания [0] в начале координат. Обычно эта величина приводится в справочниках.
- Максимальная магнитная проницаемость µmax. При намагничивании феррита его магнитная проницаемость растет, достигая некоторого максимума, а затем начинает уменьшаться. Величина максимальной магнитной проницаемости обычно в разы больше начальной. Также можно найти в справочниках по ферритам.
- Динамическая магнитная проницаемость. Характеризует насколько возрастет индуктивное сопротивление переменному току у катушки, если воздух вокруг нее заменить на наш феррит. Т.е. как раз то, что нас интересует. Если феррит помещен в относительно слабое переменное магнитное поле, не загоняющее его в предельную петлю гистерезиса, то его петлю перемагничивания (частную петлю гистерезиса) можно приближенно представить как эллипс. Тогда с достаточным приближением можно считать, что динамическая магнитная проницаемость характеризуется наклоном большой оси этого эллипса.
- Эффективная магнитная проницаемость. Это величина относится не к самому ферриту, а к сердечнику из него с разомкнутой магнитной цепью.
При намагничивании феррита его магнитная проницаемость растет, достигая некоторого максимума, а затем начинает уменьшаться. Величина максимальной магнитной проницаемости обычно в разы больше начальной. Также можно найти в справочниках по ферритам.
При слабых полях, без подмагничивания постоянным током (важно!), феррит перемагничивается условно по кривой [3] и в этом случае величина динамической магнитной проницаемости близка к величине начальной магнитной проницаемости феррита. Поэтому в слаботочных цепях с относительно небольшой погрешностью при расчетах можно использовать величину начальной магнитной проницаемости, что и делает наш онлайн калькулятор и программа Coil32.

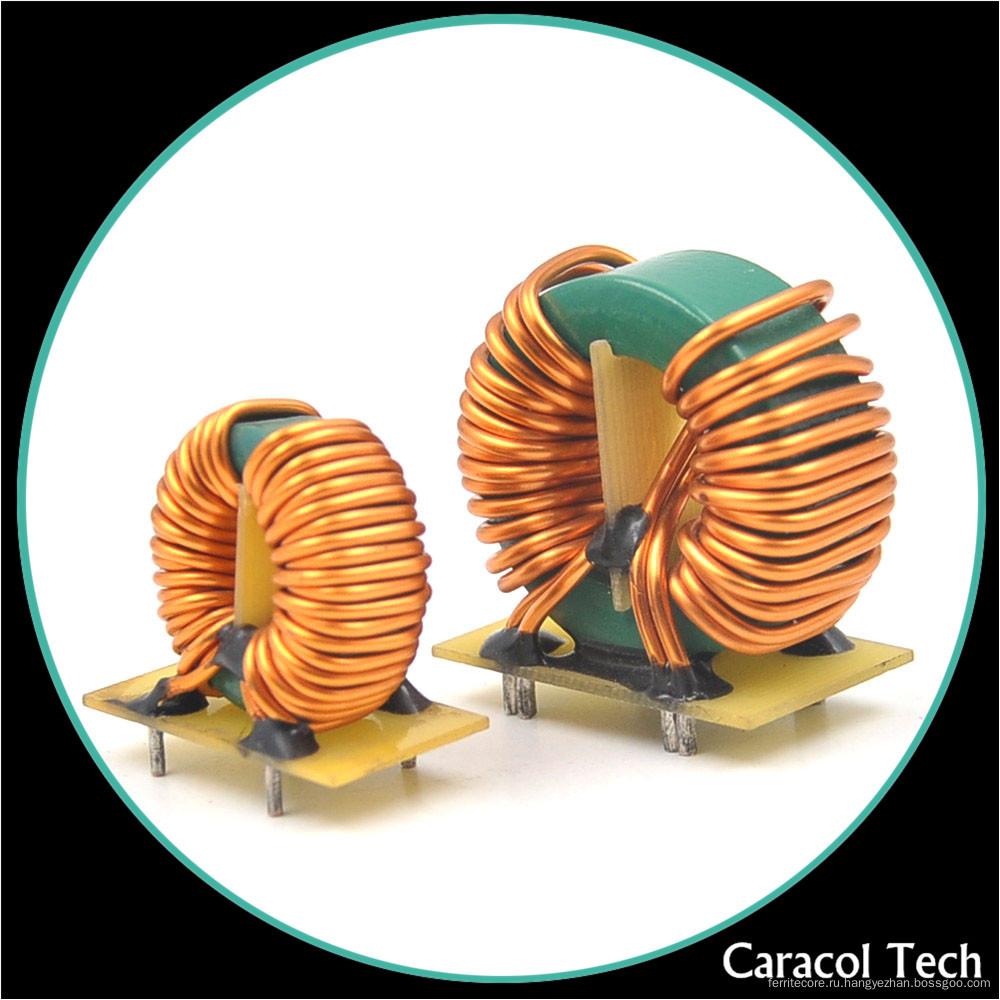

Другое дело силовой дроссель в импульсной схеме питания. Ферриты широкого применения имеют относительно низкое значение индукции насыщения (около 0.3Т), поэтому в цепи силового ключа дроссель переключается между максимальным значением поля, когда он почти заходит в режим насыщения и нулевым значением поля, когда он размагничивается до величины остаточной индукции (кривая [4]). Как мы видим наклон большой оси эллипса 4 намного меньше чем у эллипса 3. Другими словами магнитная проницаемость сердечника в таком режиме значительно снижается.
Ситуация усугубляется если сердечник дросселя кроме того подмагничивается постоянным током (кривая [5]). Предельная петля гистерезиса реального феррита более прямоугольна, чем на нашем схематическом рисунке и, в итоге, динамическая магнитная проницаемость силового дросселя на ферритовом кольце падает до единиц. Будто бы феррита и нет совсем! В итоге, индуктивное сопротивление дросселя падает, ток резко возрастает (что ведет еще к большему уменьшению µ!), ключевой транзистор греется и выходит из строя. А расчеты из Coil32 для такого дросселя дают абсолютно неверный результат. Ведь мы использовали при расчете начальную магнитную проницаемость, а в реальной схеме она на два-три порядка меньше. В такую же ситуацию вы попадете, если измерите относительную магнитную проницаемость кольца методом пробной намотки, ведь прибор, измеряющий индуктивность, также является слаботочным устройством.
Выходом из ситуации является использование ферритового сердечника с разорванной магнитной цепью.
В случае ферритового кольца, его приходится ломать пополам и потом склеивать с зазором. Предельная петля гистерезиса такого сердечника становится более пологой [2], остаточная индукция значительно меньше [B’r], эффективная магнитная проницаемость тоже меньше, чем у сердечника без зазора. Однако при этом, кривая перемагничивания [6] показывает, что динамическая магнитная проницаемость у такого дросселя намного выше, чем у аналогичного, но с сердечником без зазора. Реально она имеет величину порядка 50..100 и слабо зависит от величины начальной магнитной проницаемости феррита. Coil32 такой дроссель также не в состоянии правильно рассчитать, поскольку не учитывает немагнитный зазор. Другим выходом из ситуации является применение специальных колец для силовых дросселей из распыленного железа, Iron Powder (это не феррит). Именно такие кольца можно найти в импульсных блоках питания и на материнских платах компьютеров. «Зазор» в таком кольце как бы размазан по всему его объему.
Вывод. Программа Coil32 рассчитывает только слаботочные катушки на ферритовых кольцах, работающие в слабых полях. Для расчета силовых дросселей необходимо применять совершенно другую методику, в чем вам могут помочь следующие ссылки:
- КАК ЖЕ РАБОТАЮТ ТРАНСФОРМАТОРЫ И ДРОССЕЛИ — физические законы по которым работают трансформаторы и дроссели, петля гистерезиса, основные формулы.
- Трансформаторы и дроссели для ИИП — формулы и таблицы для расчета дросселей и трансформаторов импульсных источников питания.
- Сердечники из распылённого железа (IronPowder) — таблицы параметров сердечников из порошкового железа.
- Дроссели для импульсных источников питания на ферритовых кольцах — таблицы и формулы для расчета дросселя на кольце из феррита широкого применения.
- РАСЧЁТ ДРОССЕЛЯ — В.Я. Володин. Изложена оригинальная методика расчетов силовых дросселей как на стальных, так и на ферритовых сердечниках. Приведены формулы расчетов и примеры.
- Силовая электроника для любителей и профессионалов Б.Ю. Семенов 2001 — Доступным языком рассказывается о проектировании импульсных устройств питания. (Выбор магнитных материалов, расчет дросселей и трансформаторов, «Зачем нужен этот зазор?», MOSFET, IGBT, чоппер, бустер и т.п.) Практические примеры конструкций и расчетов.
- Параметры ферритов широкого применения — справочная таблица основных характеристик.
| Существительное | 1. | дроссель — катушка с низким сопротивлением и высокой индуктивностью, используемая в электрических цепях для пропускания постоянного тока и ослабления переменного тока; катушка — реактор, состоящий из спирали изолированного провода, вводящего в цепь индуктивность |
| 2. | дроссель — клапан, регулирующий подачу воздуха в карбюратор бензинового двигателя, автоматическая дроссельная заслонка — дроссель, автоматически регулирующий поток воздуха в топливную систему карбюратора — оборудование автомобиля или самолета, которое подает топливо к клапану двигателя — управление, состоящее из механического устройства для управления потоком жидкости | |
| Verb | 1. | choke — дышать с большим трудом, как при сильном волнении; «Она задыхалась от волнения, когда рассказывала о своем умершем муже» |
| 2. | choke — слишком туго; потереть или надавить; «Этот ободок душит кошку» | |
| 3. | choke — свернуть шею; «Мужчина душил своего противника» | |
| 4. | choke — сдавить (кому-то) горло и не дать дышать | |
| 5. | choke — затрудненное дыхание; имеют недостаточное потребление кислорода; «проглотил рыбную кость и заткнул рот» | |
| 6. | штуцер — не работает должным образом из-за напряжения или волнения; «Команда должна была победить, но подавилась, разочаровав тренера и публику» провал, пренебрежение — что-то не сделать; оставить что-то незавершенным; «Она не заметила, что ее ребенка больше нет в кроватке»; «Секретарю не удалось дозвониться до клиента, и компания потеряла счет» | |
7. | choke — остановить или замедлить действие или эффект; «Она подавила свой гнев» | |
| 8. | choke — стать или стать причиной препятствия; «Осенью листья забивают наши стоки»; «Водопроводная труба заделана» резинка вверх — склеиваются как резинка; «забита внутренняя часть трубы» — засорилась или забита; «Засорение канализации» ил, заиление — забивание илом; «Река заилилась» | |
| 9. | заслонка — затрудняет дыхание или затрудняет прохождение воздуха; «Зловонный воздух медленно душил детей» | |
| 10. | choke — стать подавленным, подавленным или задушенным; «Он задыхается — живет дома со своими престарелыми родителями в маленькой деревне» задыхается, задыхается — подавляет развитие, творчество или воображение; «Его задушила работа» стать, очередь — претерпеть изменение или развитие; «Вода превратилась в лед»; «Ее бывший друг стал ее злейшим врагом»; «Он стал предателем» | |
11. | дроссель — подавлять развитие, творчество или воображение; «Его работа задушила его» увлажнить, задушить — задушить или подавить; «Задуши свое любопытство» задохнись, задохнись — стань одураченным, подавленным или задушенным; «Он задыхается — живет дома со своими престарелыми родителями в маленькой деревне» | |
| 12. | удушье — уходит из физической жизни и теряет все физические свойства и функции, необходимые для поддержания жизни; «Она умерла от рака»; «Дети погибли в огне»; «Пациент ушел мирно»; «Старик пнул ведро в возрасте 102 лет» каркает, умирает, умирает, офигительно, покупает ферму, обналичивает свои фишки, отказывается от призрака, пинает ведро, уходит из жизни, погибает, убивает его, истекает , pop off, conk, exit, go, passabort — прекратить развитие, умереть и быть прерванным; «абортирующий плод» меняет состояние, поворот — претерпевает трансформацию или изменение положения или действия; «Мы перешли от социализма к капитализму»; «Народ обратился против президента, когда он украл выборы» тонут — умирают от погружения в воду, попадания воды в легкие и удушья; «Ребенок утонул в озере» предсмерть — умереть раньше; умереть раньше; «Она умерла раньше своего мужа», выходила из строя, ломалась, умирала, терпела неудачу, сдалась, уступала, ломалась, уходила — перестала действовать или функционировать; «Двигатель наконец поехал»; «Машина умерла в дороге»; «Автобус, в котором мы ехали, сломался по дороге в город»; «Сломалась кофеварка»; «Двигатель отказал по дороге в город»; «ее зрение ухудшилось после аварии» голодать, голодать — умирать от голодания; «Политзаключенные умерли от голода»; «Многие голодающие в деревне во время засухи» умирают — страдают или сталкиваются с болью смерти; «Мученики могут умирать каждый день за свою веру» падать — умирать, как в битве или на охоте; «Многие солдаты пали при Вердене»; «Из одного ружья упало несколько оленей»; «Пострадавший упал замертво» | |
13. | штуцер — уменьшить подачу воздуха; «душить карбюратор» обогатить — сделать лучше или улучшить в качестве; «Опыт обогатил ее понимание»; «обогащенные продукты» | |
| 14. | удушье — вызывает тошноту или удушье — вызывает тошноту или недомогание; «Меня тошнит от такой еды» |
Как выбрать дульную насадку для спортивной стрельбы
ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ МАРТ 2020
Вы решили использовать воздушную заслонку для занятий спортом, но все еще не можете сделать выбор? Вы попали в нужное место, так как эта статья направлена на то, чтобы показать мир дроссельных трубок Gemini, или, скорее, попытаться помочь вам выбрать наиболее подходящую вам дроссельную трубку.
Промывка, перенесенная или расширенная?
Начнем с того, что дульные насадки в основном делятся на три модели; Flush (внутренние дульные сужения), для нанесения внутрь ствола ружья, с отверстиями +20 мм и Extended +20 мм , для нанесения внутри ружья, но с выступом на 20 мм за ствол.
Выбор между этими тремя моделями действительно субъективен. Прежде всего необходимо объяснить, что главный отличительный фактор состоит именно в их расположении.Вы ищете чок, полностью вставленный в ствол и имеющий меньший вес? Затем вам следует выбрать Flush (внутренняя воздушная заслонка). У вас нет проблем с весом, вы ищете максимальный комфорт и маниакально ухаживаете за своим оборудованием … включая время, чтобы его часто и тщательно чистить? Следовательно, вы должны выбрать Портированный +20 мм. Вы стремитесь к хорошей производительности, но предпочитаете обычное обслуживание без особых ограничений? В этом случае советуем выбрать удлинитель +20 мм.Мы хотели бы подчеркнуть, что вес не является действительно отличительным фактором, так как в любое время вы можете выбрать титановую дульную насадку вместо стальной, что позволяет снизить вес на 40%.
Gemini может похвастаться широким диапазоном до 14 размеров сужения для модели Flush (внутренние штуцеры) и до 11 размеров сужения для Ported +20 мм и Extended +20 мм . Как объяснялось выше, все наши штуцерные патрубки изготовлены как из легированной стали 42CrMo4, так и из титанового сплава Ti6Al4V (класс 5).Сталь — это сверхпрочный и высокоэффективный материал с различной обработкой (внешнее шлифование + внутренняя притирка) и обработкой (никель или никель + DLC). Титан отличается своей прочностью, эластичностью и легкостью, имеет ту же отделку, что и сталь, и доступен исключительно после обработки DLC.
Как сориентироваться при выборе дульной насадки для спортивной стрельбы.
Чтобы выбрать наиболее подходящую модель в соответствии с вашими потребностями в стрельбе, мы должны в основном рассмотреть тип дисциплины , который вы практикуете , и понять, собираетесь ли вы использовать дульную насадку на первом стволе , , нижнем, который обычно стреляет ближе и с более широким конусом огня, или тот, что на втором стволе , верхний, который стреляет дальше и с более плотным конусом огня.
Каким видом спортивной стрельбы вы занимаетесь? Ловушка, электрошокер, двойная ловушка, спортивный или тарелочный? После того, как вы определили модель, то есть предпочитаете ли вы штуцер Flush (внутренний), Ported +20 мм или Extended +20 мм — в соответствии с вышеуказанными показаниями — мы остановимся на типе размера сужения.
Какая дульная насадка лучше всего подходит для ловушек?
Для траповой стрельбы с дульной насадкой Flush (внутренней) в качестве примера мы будем использовать дульные насадки с апертурой в пределах 0.60 и 0,80 (также обозначены как 6-7-8) на первом стволе и дульные сужения в диапазоне от 0,80 до 1,10 (также обозначены как 8-9-10-11) на втором стволе, в то время как, если мы выберем для моделей Ported +20 мм и Extended +20 мм мы выберем модифицированный (M), улучшенный модифицированный (IM) или легкий полный (LF) тип на первом стволе и полный (F), экстра полный (XF ) и экстра полный (XXF) на второй ствол.
Какой чок лучше всего подходит для стрельбы с двойной ловушкой?
Вы занимаетесь стрельбой по двойной ловушке? Мы рекомендуем вам использовать модель Flush (внутреннюю) с чоковыми насадками от 0,30 до 0,50 (также обозначенными 3-4-5) на первом стволе и с размерами от 0,50 до 0,70 (также обозначено 5-6-7) на втором стволе.С другой стороны, мы предлагаем улучшенный цилиндр (IC), легкий модифицированный (LM) и модифицированный (M) в первом стволе, в то время как модифицированный (M) и улучшенный модифицированный (IM) во втором стволе для Ported +20 мм.
и Extended +20 мм.
Для любого типа стрельбы подходят дульные насадки.
Чтобы еще больше упростить объяснение и правильно подсказать вам, как сделать лучший выбор, мы составили таблицу ниже, в которой показаны модели воздушной заслонки и соответствующие спортивные дисциплины, чтобы конкретно определить две, три модели, наиболее подходящие для вашего «стиля».
| Ловушка | Двойная ловушка | Электроэлементы | Skeet First | 0Sporting | 9от 0,60 до 0,80 | от 0,30 до 0,50 | от 0,50 до 0,60 | от -0,30 до 0,00 | от 0,30 до 0,50 |
|---|---|---|---|---|---|---|
| Второй ствол | Промывка | от 0,80 до 1,10 | от 0,50 до 0,70 | от 0,70 до 0,80 | от 0,10 до 0,30 | от 0,50 до 0,70 |
| Первый ствол | Перенесенный | М, ИМ, ЛФ | IC, LM, M | М, ИМ | СК2, С | IC, LM, M |
| Второй ствол | Перенос | F, XF, XXF | М, ИМ | IM, LF | СК1, ИК | М, ИМ |
| Первый ствол | Удлиненный | М, ИМ, ЛФ | IC, LM, M | М, ИМ | СК2, С | IC, LM, M |
| Второй ствол | Удлиненный | F, XF, XXF | М, ИМ | IM, LF | СК1, ИК | М, ИМ |
Чтобы понять соответствие между различными системами указания значения размера сужения (буквы, *, десятичные дроби), обратитесь к следующей второй таблице.
| Заподлицо (внутреннее) с 7 размерами сужения | Заподлицо (внутреннее) с 14 размерами сужения | Внутр. Вход / выход +100 | ||||
|---|---|---|---|---|---|---|
| XXF | Extra Extra Full | — | – | – | 1,14 | – |
| XF | Extra Full | — | 1,20 | 1,10 | 1,02 / 1,20 * | 1,20 |
| F | Полный | * | 1,00 | 1,00 | 0,89 / 1,00 * | 1,00 |
| — | — | — | – | 0,90 | – | – |
| — | — | — | – | 0,80 | – | – |
| LF | Легкий полный | — | – | – | 0,76 | – |
| IM | Улучшено Модифицировано | ** | 0,75 | 0,70 | 0,63 / 0,75 * | 0,75 |
| — | — | — | – | 0,60 | – | – |
| M | Модифицированный | *** | 0,50 | 0,50 | 0,50 | 0,50 |
| — | — | — | – | 0,40 | – | – |
| LM | Легкая модификация | — | – | – | 0,38 | – |
| IC | Улучшенный цилиндр | **** | 0,25 | 0,30 | 0,25 | 0,25 |
| — | — | — | – | 0,20 | – | – |
| — | — | — | – | 0,10 | – | – |
| SK1 | Скит 1 | — | – | – | 0,15 / 0,13 * | – |
| C | Цилиндр | ***** | 0,10 | 0,00 | 0,00 / 0,10 * | – |
| — | — | — | – | -0,10 | – | – |
| SK2 | Скит 2 | — | -0,30 | -0,30 | -0,30 | – |
* размер перетяжки может различаться в зависимости от модельного ряда, подробности в каталоге
Теперь немного яснее? Что ж, имейте в виду, что это общие рекомендации, более того, Gemini всегда рекомендует вам купить две или три модели дульных сужений и потратить некоторое время на выполнение баллистических испытаний , чтобы испытать их эмпирически.
Существуют дополнительные переменные, которые могут повлиять на качество стрельбы, например, тип выбранного патрона, которые мы предпочитаем не углублять на данном этапе, чтобы избежать путаницы.
Настоящий анализ относится к ружьям 12 калибра , но есть дульные стволы Gemini, подходящие для 20-, 28- и 36- калибра.
Что означает дроссель?
воздушная заслонка (существительное)
Элемент управления карбюратором для регулировки воздушно-топливной смеси при холодном двигателе.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. См. Также achoke.
удушение (Существительное)
В борьбе, карате (и т. Д.) — захват, который может привести к удушению.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (имя существительное)
Сужение дульного конца ствола ружья, которое влияет на дальность выстрела.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (имя существительное)
Частичная или полная блокировка (валунами, грязью и т. Д.) В проходе пещеры.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (Глагол)
Неспособность дышать из-за закупорки дыхательного горла, например, еды или других предметов, которые спускаются в неправильном направлении.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (Глагол)
Чтобы не дать кому-то дышать, задушив его.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (Глагол)
Плохо выступить на решающем этапе соревнования из-за нервозности, особенно когда он побеждает.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek. Совместите с кок, кока. Также achoke.
choke (Глагол)
Прохода в пещере, который должен быть частично или полностью заблокирован валунами, грязью и т. Д.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, прекратите, см. щеку. Совместите с кок, кока. Также achoke.
choke (Глагол)
Подвигать пальцы очень близко к кончику карандаша, кисти или другого художественного инструмента.
Этимология: От choken (также cheken), от *, aceocian, вероятно, от ceoce, ceace, see cheek.
Совместите с кок, кока. Также achoke.
дроссель по sonn | Бесплатное прослушивание на SoundCloud
в последнее время чувствую себя втянутым, первая песня под новым названием Spotify: https://open.spotify.com/track/28PYwyQETvCDNXMRBFAtzr?si=tbRd3irlS0qlJam3-j1VKw
Комментарий от april
@ вероника-якубовски: да,
@gxhostman факс лет
Если ты подавишься, так что я не подавлюсь, то я подавлюсь, так что ты не подавишься?
кажется, будто я иду по дороге в тихий снежный день
Хороший баланс реверберации между элементами
@listentoglobal loooooool
@theofficialturbo: у тебя нет дела получше, чем ответить на комментарий годовой давности? 😂
Комментарий Turbo
@listentoglobal 🙂
@sonn: Я люблю пианино во всем, какие эффекты на нем? Я, конечно, предполагаю расстройку, фленджер, реверберацию, компрессор? Мне было интересно, что вы с ней сделали, звучит потрясающе! Какая крутая атмосфера
да действительно
спасибо Spotify за то, что помогли мне расчистить эту щетину😭
🙌 🙌 это бесплатный инструментал или где я могу получить лицензию?
черт
мы снова опаздываем
@ vahideh-ebrahimi: о! спасибо 🙂
@ carolina-s-bertran да, вы можете
потрясающая песня !!
Могу я использовать эту песню, пожалуйста?
Комментарий от Love
чувствую, что это заставляет меня идти 18
Не разговаривать с любимым человеком, когда у вас была возможность немного повеселиться
Комментарий от sonn
@ user-236212343: <3
Комментарий от sonn
@sonn: сайдчейн для большинства вещей, скорее
Комментарий от sonn
@ судак-чокрон: спасибо! просто супер тяжелый сайдчейн 🙂
Мне очень нравится, как все становится тише при каждом ударе ногой.
