Духовой шкаф как подключить: Подключение духового шкафа к электросети | Полезные статьи

Содержание

Как подключить духовой шкаф Samsung к SmartThings (Android)

Содержание

Приложение SmartThings позволяет управлять умной техникой со смартфона на расстоянии. Но сначала технику нужно добавить в приложение.
В этой статье расскажем, как подключить духовой шкаф к приложению SmartThings на смартфонах с операционной системой Андроид.

Проверьте требования для подключения

Андроид
Операционная система Андроид 6.0 и выше
Тип устройства Смартфон, планшет
Оперативная память 2 Гб и больше
Поддерживаемое разрешение 1280*720(HD)
1920*1080(FHD)
2560*1440(WQHD)

Также убедитесь, что выполнены требования к сети Wi-Fi. Проверить их можно в инструкции. Требования отличаются в зависимости от модели шкафа.


Подключение духового шкафа к смартфону на базе Андроид

Шаг 1. Включите на телефоне Wi-Fi и откройте приложение SmartThings.

Если приложение еще не установлено, его можно загрузить из Galaxy Store или Play Маркета (если приложения нет в магазинах Play Market, Galaxy Store — вероятно, устройство не поддерживает это приложение).

Шаг 2. Зайдите в приложении в свой Samsung Account.

Нажмите Войти и введите логин и пароль.

После этого примите все условия.

Шаг 3. После входа приложение определит модель парового шкафа автоматически и предложит добавить его — нажмите Добавить.

Если этого не произойдет, добавьте паровой шкаф вручную.

  1. На вкладке Устройства нажмите на знак «+» (в верхнем правом углу экрана).

  2. Нажмите Добавить устройство.

  3. В списке устройств выберите Духовка.

  4. Нажмите Samsung.

  5. Затем нажмите Духовой шкаф (с сенсорным экраном)..

  6. Запустится подготовка к установке. После подготовки откроется новое окно — «Начало работы с Духовка». Нажмите кнопку Начало.

Шаг 4. Выберите место и комнату для духового шкафа и нажмите Далее.

Шаг 5. На экране смартфона появится инструкция по подключению — следуйте ей.

  1. Включите духовой шкаф и перейдите в меню Настройки.
  2. Выберите пункт Функция Easy Connection
    (вместо него может быть пункт Подключения).
  3. Нажмите Подключиться.
  4. Если ранее духовой шкаф был подключен к приложению с другой учетной записью, ее нужно будет сбросить.

    1. В появившемся окне нажмите Стать владельцем.

    2. Далее следуйте рекомендации на экране смартфона. Обычно нужно нажать Ок на панели управления духового шкафа.

    3. Когда появится сообщение «Сброс учетной записи завершен» — нажмите Ок на мобильном устройстве.

    4. Если далее появится сообщение «Интернет может быть недоступен» — нажмите Всегда подключаться. Подключение после этого автоматически продолжится.

    Шаг 6. Выберите свою сеть Wi-Fi для духового шкафа и подождите, пока шкаф будет зарегистрирован в сети.

    Шаг 7. Укажите Имя устройства и нажмите Готово.

    Шаг 8. Далее автоматически начнется загрузка правил использования Smart Things. После их загрузки появится окно управления духовкой. Подключение завершено.

Как подключить духовой шкаф и варочную панель к электросети

Современные духовки, в их число входят модели Electrolux (Электролюкс), Lex – это мощные потребители электричества. Встроить их довольно легко, а вот подключить непросто. Процесс требует соблюдения ряда требований. Надо знать, как подключить духовой шкаф к электросети, чтобы в дальнейшем не возникло никаких проблем.

Содержание

  1. Топ-5 духовых шкафов с электрическим грилем
  2. Порядок подключения
  3. Выбор места для установки
  4. Способы прокладки проводки
  5. Сечение проводников и номинал автомата защиты
  6. УЗО — надо или нет?
  7. Розетка для духового шкафа
  8. Двухфазные и трехфазные сети
  9. Правила техники безопасности
  10. Советы и рекомендации специалистов
  11. Рейтинг духовых шкафов с электрическим грилем
  12. Electrolux OPEA 4300 X
  13. Beko BCM 12300 X
  14. Weissgauff EOV 19 MB
  15. Hotpoint-Ariston FI7 861 SH BL HA
  16. Bosch HBJ558YS0Q

Топ-5 духовых шкафов с электрическим грилем

МестоМодель
1. Electrolux OPEA 4300 XЦеныОбзор
2.Beko BCM 12300 XЦеныОбзор
3.Weissgauff EOV 19 MBЦеныОбзор
4.Hotpoint-Ariston FI7 861 SH BL HAЦеныОбзор
5
.
Bosch HBJ558YS0QЦеныОбзор

Не обладая навыками электромонтажа доверьте работу профессиональным электрикам.

Порядок подключения

Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.

Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала

Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.

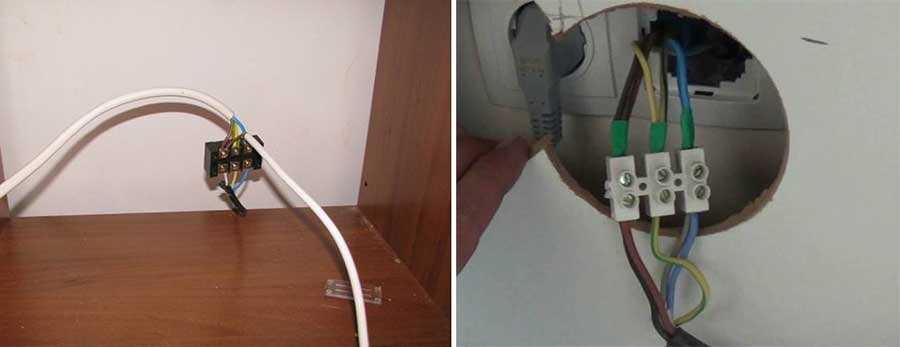

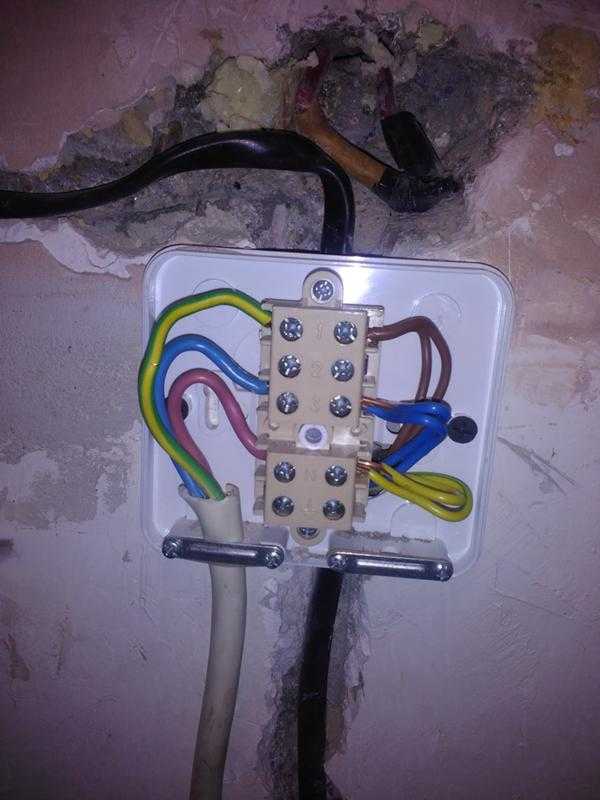

Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют

питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.

При установке нужно правильно рассчитать размеры духового шкафа и ниши

Выбор места для установки

Духовой шкаф станет работать эффективнее, если выбранное для его установки место на кухне в квартире или доме будет удобным и доступным. Чаще всего прибор предпочитают встраивать прямо под столешницей. Это сделать не составит труда.

Духовой шкаф устанавливают в специально отведенной нише подальше от остальной техники и мойки. При данном типе рядом располагают варочную поверхность и встроенный духовой шкаф. Как результат получается самостоятельная зона для приготовления еды.

Установка духовки в кухонный гарнитур отдельно от варочной панели предполагает разные варианты:

  • в пенал на уровне пояса;
  • на тумбе;
  • в специальную колонну.

Раздельный монтаж электрического духового шкафа и варочной поверхности предполагает встраивание его в колонну. В этом случае варочную панель ставят независимо на столешнице над одним из шкафов.

Встраивание в колонну или установка духового шкафа в пенал предусматривает расположение над микроволновкой или под ней, над ящиками. Кухня приобретает современный стильный вид, в ней становится удобно находиться и заниматься приготовлением еды. Все потому что духовка расположена на уровне глаз, к ней не надо наклоняться, чтобы посмотреть, как готовится блюдо. Такое размещение безопасно для детей, так как они не смогут достать до ручки дверцы и панели управления.

Некоторые предпочитают устанавливать плиту с духовкой на специальном кухонном острове посередине комнаты. Но данный вариант возможен лишь в кухнях большой площади либо в просторных квартирах-студиях. В них кухня объединена с гостиной. Для маленьких помещений остров не подходит, снижается функциональность.

При таком варианте подключать устройство к электрической сети придется по проводам, проложенным через пол, который надо приподнимать. В результате получится подиум, а это предполагает наличие потолков определенной высоты.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются. Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре.

Сечение проводников и номинал автомата защиты

Средняя мощность последних дорогостоящих моделей встраиваемых духовых шкафов колеблется от 2.6 до 3 кВт, так производители заботятся об экономии электричества. Более дешевые приборы имеют большую мощность, мощными являются и устройства с пиролизной очисткой. Поэтому духовки следует подключать к линии с большим сечением проводов – 6 мм2, на которой должен стоять автомат защиты класса С32. Такие провода в состоянии долго выдерживать нагрузку в 10 кВт. Надо иметь в виду, что кабель и автомат для прокладки подобной линии стоят дорого.

Сечение жил медного проводаДопустимый длительный ток нагрузкиMax мощность нагрузки (одна фаза 220 В)Номинальный ток защитного автоматаПредельный ток защитного автомата
1. 5 мм219А4.1 кВт10А16А
2.5 мм227А5.9 кВт16А25А
4 мм238А8.3 кВт25А32А
6 мм246А10.1 кВт32А40А
10 мм270А15.4 кВт50А63А

При наличии духового шкафа мощностью менее 8 кВт (даже при одновременном включении всех имеющихся в квартире приборов) разрешено прокладывать кабель сечением 4 м2 и ставить автомат С25. В целях повышения безопасности при установке духовки специалисты советуют использовать 2-х полюсные защитные автоматы. В нужных случаях при срабатывании они выключат фазу и ноль.

Применять можно кабель NYM параметрами 3*6 либо ВВГнг – 3*4. Покупая, необходимо замерить диаметр провода. Производители дешевой и некачественной продукции прибегают к экономии меди и тогда вместо диаметра 4 мм2 выходит 3 мм2.  Это создает опасную ситуацию. Проводка будет греться, в результате случится короткое замыкание и пожар.

Для кабеля сечением 4 мм2 диаметр проводника должен составлять 2.26 мм, 6 мм2 – 2.76 мм.

УЗО — надо или нет?

УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.

При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.

Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.

Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.

Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:

  • проводов с большим сечением;
  • автомата защиты;
  • УЗО.

Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

От камеры духового шкафа рекомендуемое расстояние составляет – 60 см, до дверных проемов столько же, оконных – минимум 10 см.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы

Двухфазные и трехфазные сети

Духовые шкафы и варочные поверхности – это в основном универсальные приборы. Они подходят как для двухфазной сети (220-240 В, 2 или 3 жилы), так и трехфазной (340-380 В, 4 и 5 жил). К инструкции производители прилагают схему подключения прибора к конкретной сети. 3-х фазное подключение в основном предлагается для духовок большой мощности, начиная от 5 кВт.

Правила техники безопасности

Необходимо проявлять осторожность как при проведении электропроводки, так и подключении духового шкафа. Перед тем как приступить к работе дом необходимо обесточить. Из-за значительного потребления духовкой энергии, для нее проводят дополнительную токопроводящий кабель с жилами, сечение которых составляет 4 мм². Подключают к отдельному автомату, который подбирают в зависимости от нагрузки, к полученному показанию прибавляют 10%.

Обязательно нужно заземление. В старом многоквартирном доме самому надо отдельную жилу заземлить на шину общего электрощита. При наличии в доме отличной проводки и пользовании духовкой мощностью не более 3 кВт можно использовать простые евророзетки. Электрический кабель не должен контактировать с поверхностью духовки.

Советы и рекомендации специалистов

Профессионалы советуют при выполнении любых электромонтажных работ строго соблюдать правила техники безопасности. Вначале изучить инструкцию и предлагаемую схему подключения духового шкафа к электрическому питанию. Использовать только медный кабель, правильно определиться с величиной сечения провода. Вилка должна включаться в розетку беспрепятственно. При грамотном подходе выполнить установку и подключение духовки можно и одному, не прибегая к услугам мастеров.

Разобравшись, как правильно подключить духовой шкаф, проделав все нужные действия, необходимо удостовериться в правильности выполнения. Для этого включают автомат, который подает питание на устройство, тестером проверяют напряжение на колодке либо клеммах розетки. Электроизмерительный прибор должен показывать 220 В, а при отключении автомата это значение сразу сбрасывать. О правильно выполненной работе можно судить, если при включении техники отсутствует дым, нет специфического запаха, нигде не искрит, все индикаторы активны. После проведения тестирования духовой шкаф можно встраивать в отведенное для него место и приступать к приготовлению пищи.

Производители выпускают как электрические, так и газовые духовые шкафы. Подключением последних должны заниматься исключительно специалисты газовой службы. Подачу газа в квартиру на время проведения работ перекрывают.

Рейтинг духовых шкафов с электрическим грилем

Electrolux OPEA 4300 X

объем – 57 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество режимов нагрева – 7;

мощность гриля – 2450 Вт;

размеры (В*Ш*Г) – 59*59.4*56 см.

Цена в интернет-магазинах

Beko BCM 12300 X

объем – 48 л;

класс энергопотребления – А+;

максимальная температура – 280°С;

количество автоматических программ – 8;

мощность гриля – 2200 Вт;

размеры (В*Ш*Г) – 45.5*59.4*56.7 см.

Цена в интернет-магазинах

Weissgauff EOV 19 MB

объем – 50 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество автоматических программ – 6;

мощность гриля – 1500 Вт;

размеры (В*Ш*Г) – 59.3*59.5*53. 5 см.

Цена в интернет-магазинах

Hotpoint-Ariston FI7 861 SH BL HA

объем – 73 л;

класс энергопотребления – А;

максимальная температура – 250°С;

количество режимов нагрева – 9;

мощность гриля – 2450 Вт;

размеры (В*Ш*Г) – 59*59.5*56.4 см.

Цена в интернет-магазинах

Bosch HBJ558YS0Q

объем – 66 л;

класс энергопотребления – А;

максимальная температура – 275°С;

количество режимов нагрева – 8;

размеры (В*Ш*Г) – 59.5*59.4*54.8 см.

Цена в интернет-магазинах

🔥 Топ-10 лучших духовых шкафов со скидками

Как подключить шнур питания электрической плиты

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, которое было введено в 1996.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

  • Крестовая отвертка или гаечный ключ
  • Плоскогубцы с шипами и канавками (по желанию)

Материалы

  • 40- или 50-амперный шнур для электроплиты, сертифицированный UL
  • Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

  1. Снимите крышку соединения проводов

    Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

    Ель / Кевин Норрис

  2. Изменить заземление, если необходимо

    Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

    При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

    Для четырехжильного шнура :

    Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

    Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

    Для трехжильного шнура :

    Если нет винта заземления, никаких изменений не требуется.

    Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

    Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

    Ель / Кевин Норрис

  3. Подсоедините шнур с четырьмя контактами (только четырехконтактный)

    Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

    Наконечник

    Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

    Ель / Кевин Норрис

  4. Подсоедините трехжильный шнур (только трехжильный)

    Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

    Ель / Кевин Норрис

  5. Установите зажим для снятия натяжения

    Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

    Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

    Ель / Кевин Норрис

  6. Установите на место крышку

    Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Маллин, Рэй С. и Дж. Филип Симмонс. Электропроводка: жилая . 17-е изд., Delmar Cengage Learning, 2012.

  2. Не используйте изношенные или потрескавшиеся электрические шнуры . Пожарная служба Фонда Нью-Йорка.

Как установить настенную духовку

Замена или установка новой настенной духовки на вашей кухне? Хотя выполнение этой задачи в одиночку может показаться за пределами вашей зоны комфорта или даже пугающим, вы можете выполнить эту установку самостоятельно с помощью другого человека, а также некоторых дополнительных инструментов. Используйте это руководство в качестве обзора того, как установить настенную печь.

Установка настенной печи: пошаговая инструкция

Часто задаваемые вопросы по установке настенной печи

Explore Whirlpool ® Настенные печи


Установка настенной духовки: пошаговые инструкции

Когда дело доходит до установки бытовых приборов, важно, чтобы вы прочитали руководство пользователя и инструкции по установке для получения полной информации и подробностей, которые могут не быть включены в данное руководство. Ознакомьтесь с постановлениями и кодексами местных органов власти, чтобы убедиться, что вам разрешено продолжать работу, и если вы не знакомы или не умеете работать с электропроводкой, рекомендуется нанять профессионального электрика.

Что потребуется для установки настенной печи

 Расходные материалы
Инструменты
  • Отвертка Phillips

  • Бесконтактный электрический тестер

  • Рулетка

  • Дрель

  • Сверло 1″

  • Уровень

  • Плоская отвертка

Шаг 1: Подготовьтесь к установке настенной печи

Перед началом работы вам необходимо отключить электропитание от блока предохранителей. Используйте бесконтактный электрический тестер, чтобы убедиться, что питание отключено.

При извлечении духовки из упаковки положите на пол кусок картона для новой духовки, чтобы свести к минимуму вероятность повреждения пола.

Шаг 2. Снимите старую и новую дверцы духовки

Если заменяется старая духовка, сначала нужно снять старую дверцу духовки, прежде чем выкручивать анкерные винты. При замене двойной духовки снимите обе дверцы, прежде чем продолжить. С помощью второго человека осторожно поднимите печь из шкафа и перережьте электропроводку.

Поскольку духовки тяжелые, вы можете также снять дверцу новой духовки, чтобы упростить процесс установки. Аккуратно положите дверцу (двери) ручкой вниз на картон или одеяло.

Шаг 3: Измерьте отверстие шкафа

Настенные духовые шкафы, одинарные или двойные, обычно бывают трех размеров: 30-дюймовые, 27-дюймовые и 24-дюймовые духовые шкафы. Измерьте размер вашего шкафа, чтобы убедиться, что ваша духовка поместится в отверстие. Используйте инструкцию по установке для конкретных измерений.

Если вы вырезаете новое отверстие для настенной печи, убедитесь, что вы оставили около ¼ дюйма свободного пространства с каждой стороны.

Шаг 4: Найдите соединительную коробку

ниже выреза шкафа. Если вы не видите распределительной коробки, возможно, она находится за стеной. Вам нужно будет вырезать отверстие, чтобы получить доступ к электропроводке для завершения установки. Полную информацию см. в руководстве пользователя и инструкциях по установке.

Шаг 5: Установите ножки духовки

С помощью второго человека осторожно переверните духовку на заднюю сторону и поместите ее на картон, чтобы можно было прикрепить ножки к духовке. То, как вы прикрепите ножки, будет зависеть от высоты выреза в вашем шкафу, а высота выреза будет зависеть от того, устанавливаете ли вы одинарную или двойную духовку. Конкретную информацию и размеры см. в инструкциях по установке.

Шаг 6. Выполните электрическое подключение

После установки ножек поставьте печь рядом с местом, где она будет установлена, и подключите проводку в соответствии с инструкциями по установке. Зачистите провода от электрической цепи и духовки. Соедините провода с помощью разъемов для проводов, используя соответствующие цвета — красный, черный, белый и зеленый или неизолированную медь для заземляющего провода.



Для газовых духовок:
Оберните резьбовое уплотнение вокруг ниппеля газового клапана и навинтите муфту газового клапана от духовки на ниппель и затяните разводным ключом. Проверьте все газовые соединения, нанеся на них утвержденный неагрессивный раствор для обнаружения утечек (также подойдет смесь воды и нескольких капель средства для мытья посуды в аэрозольном баллончике). Если пузырьки обнаружены, есть утечка, и вам нужно затянуть ее с помощью гаечного ключа. После полной затяжки и отсутствия утечек газа включите духовку в розетку.

Шаг 7: Завершение установки духовки

Вам снова понадобится помощь второго человека, который поможет поднять духовку на место окончательной установки. Закрепите печь с помощью прилагаемых винтов. Если вы сняли дверцы, чтобы упростить процесс установки, прикрепите их обратно вместе с имеющейся отделкой.

Часто задаваемые вопросы по установке настенной печи

Должна ли настенная печь находиться в шкафу?


Для вашей настенной духовки потребуется место для электронных компонентов, а также для рабочей камеры. По этой причине установка настенной печи должна производиться внутри шкафа или встроенной стены.

Вам нужен электрик для установки настенной печи?

Вам может не понадобиться электрик, чтобы завершить установку настенной печи. Однако, если вы не чувствуете себя комфортно или не знакомы с электропроводкой, необходимой для установки настенной печи, рекомендуется нанять электрика.

Могу ли я установить настенную печь самостоятельно?


Если вы привыкли заниматься ремонтом и установкой дома, то установку настенной печи можно выполнить за один день с помощью друга. Однако, если вы не очень хорошо разбираетесь в установке бытовой техники или работе с электропроводкой, то найм профессионала может быть вашим самым безопасным выбором.

Explore Whirlpool

®  Настенные печи

WOS51EC0HS

WOS31ES0JS

WOD51EC0HS

Узнайте больше о Whirlpool

®  Настенные печи

  • Как работает самоочищающаяся духовка и как ею пользоваться? Самоочищающиеся печи сокращают работу по очистке. Воспользуйтесь этими инструкциями, чтобы узнать, как использовать цикл самоочистки, и узнать, сколько времени он занимает.

  • Двойные духовые шкафы против одинарных духовых шкафов: плюсы и минусы Каковы преимущества двойной печи? Узнайте больше о двойных духовых шкафах, их плюсах и минусах и о том, подходит ли этот прибор для вашей семьи.

  • Конвекция против обычных духовых шкафов: в чем разница? Узнайте разницу между конвекционной и обычной духовкой, а также плюсы и минусы конвекционной и обычной духовки для приготовления пищи и выпечки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
