Двойная розетка в один подрозетник, все модели, цены, наличие на складах, доставка по РФ

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий. Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений.

Основные характеристики

Как и другие электроустановочные изделия, двойные электрические розетки могут иметь различную пропускную способность по силе тока, которая ограничивает мощность подключённых к ней приборов. Превышать этот показатель категорически запрещено - это может стать причиной поломки оборудования или распространения пожара. Чтобы определить фактический уровень нагрузки, достаточно разделить мощность потребителей на напряжение в сети и прибавить к полученному показателю резерв.

Двойные внутренние электрические розетки могут различаться и уровнем безопасности. При установке в нормальных условиях стоит отдавать предпочтение аксессуарам, соответствующим стандарту IP20, а в условиях повышенной влажности или запылённости - IP44. В новых домах и прочих объектах обязательно нужно устанавливать двойные розетки с заземлением, которые защищают человека от последствий утечки тока. Двойные розетки без заземления разрешается монтировать только в старых жилых домах, где система отвода электрических импульсов отсутствует.

Преимущества и недостатки

Двойные электрические розетки имеют значительные преимущества, которые обусловили их большую популярность. Среди них стоит назвать:

· Удобство установки подрозетника, отсутствие необходимости в создании двух отверстий в стене;

· Возможность установки в ограниченном пространстве;

· Лёгкость монтажа и простоту разводки электрической сети.

Но сдвоенные розетки имеют и свои минусы, с которыми придётся мириться при их установке:

· Уменьшенная надёжность механизма;

· Невозможность установки стильной декоративной рамки;

· Плотное расположение механизмов, делающее менее удобным подключение крупных блоков питания.

Схема подключения двойной розетки с заземлением



Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

  • Компактность – количество розеток от одного подрозетника возрастает вдвое;
  • Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
  • Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

  1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
  2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
  3. Вываливается из подрозетника.
    Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ



Так как установка двойной розетки в большинстве случаев - это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3.

Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4. Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8.

Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей - он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14.

Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением



Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже Розетка с таймером – элемент умного дома Какие особенности есть у выключателя компании Legrand и как можно его подключить? Как правильно подобрать автомат по мощности нагрузки для квартиры

Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее - очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник - залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 - 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья - поделись с друзьями!



необходимость или вынужденная мера? Самостоятельно подключение

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал автомат защиты, но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку. В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

Двойная розетка

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

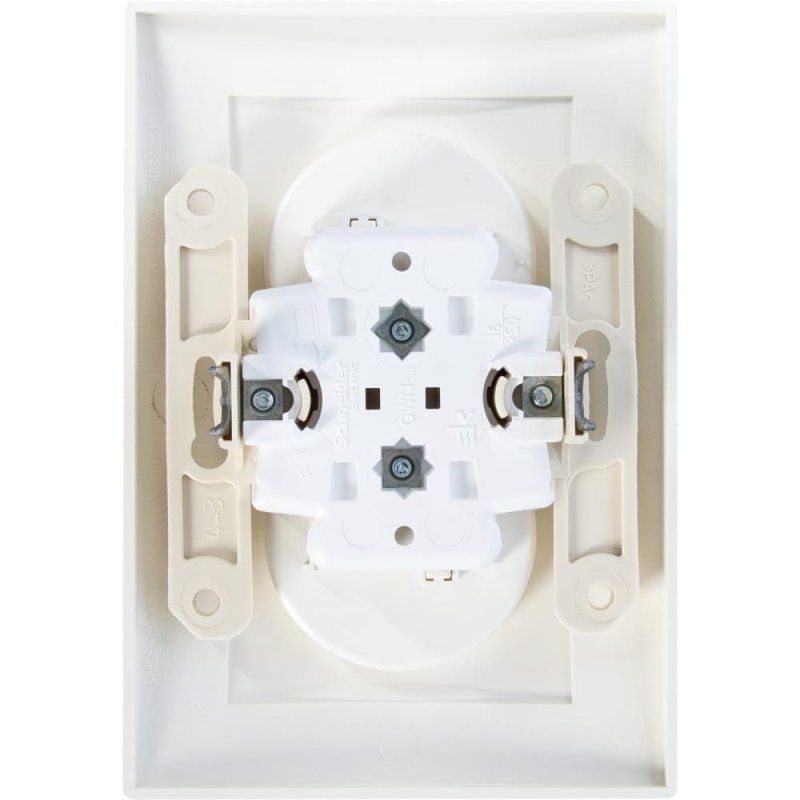

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

  • Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
  • В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.
Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными
  • Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
  • Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
  • В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.
Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен
  • В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.
Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

  • Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.

Цены на на двойные розетки с заземлением

двойные розетки с заземлением

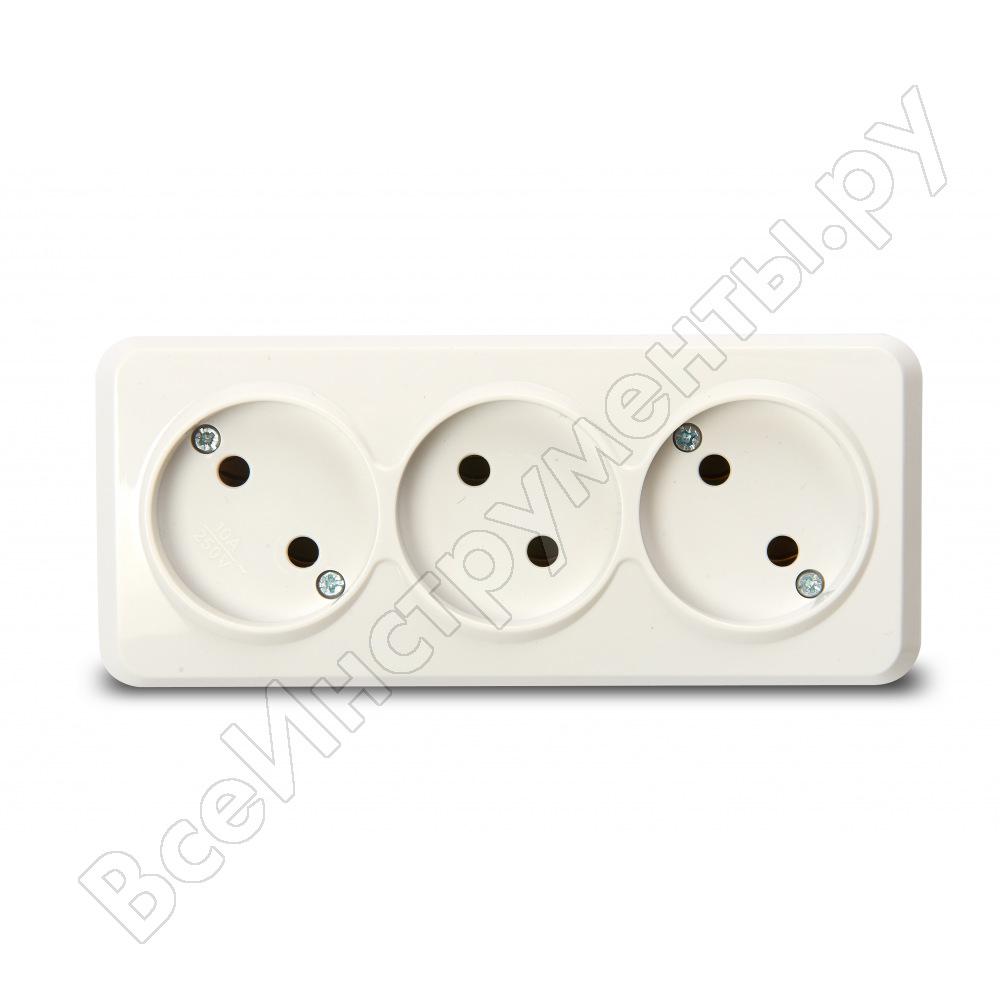

Двойная розетка без заземляющего контакта (разъем типа C)
  • Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.
Двойная розетка с заземлением

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

  • Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
  • Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

  • IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
  • Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

Цены на на двойные розетки «Legrand»

двойные розетки «Legrand»

Двойная розетка с защитными шторками

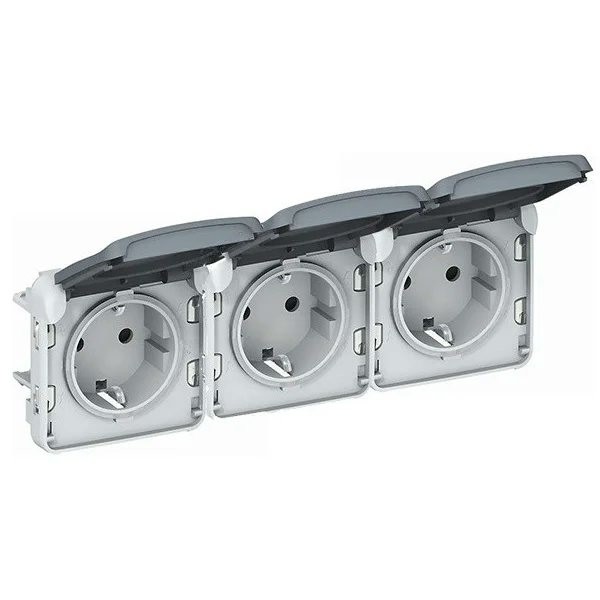

  • IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.
Розетка с крышками IP44
  • IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

  • Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
  • Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.
Такую розетку покупать не надо!
  • Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.
На что следует обратить внимание при выборе розетки
  • Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
  • Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.
Слева — обычная контактная группа, а справа хорошая
  • Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.
«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы
  • Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.
Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

МиниатюраПроизводитель, модельКраткое описаниеСредняя цена (июнь 2018 г), руб
Розетка двойная Legrand Valena, 16 АВстраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20374
Розетка двойная Legrand Valena Allure, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21648
Розетка двойная Legrand Etika, 16 AВстраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20186
Розетка двойная Legrand Quteo, 16 AНакладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21207
Розетка двойная влагозащищенная Legrand Quteo, 16 AНакладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44523
Розетка двойная Schneider Electric Duet WDE000120, 16 AВстраиваемая двойная розетка без заземления, винтовые клеммы, IP20110
Розетка двойная Schneider Electric Duet WDE000226, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20130
Розетка двойная Schneider Electric W59 RS16-254-18, 16 AВстраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21113
Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 AНакладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44245
Розетка двойная Viko Yasemin, 16 AВстраиваемая двойная розетка с заземлением, винтовые клеммы, IP2080
Розетка двойная Viko Carre, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

ИзображениеОписание процесса

Монтаж монтажной коробки «с нуля»

В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
В монтажной коробке делается вырез под кабель в нужном месте
Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.

Установка монтажной коробки в старую металлическую

В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
Ножом в нужном месте коробки делается вырез под ввод кабеля.
Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.

Подготовка нового кабеля к монтажу двойной розетки

Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.

Монтаж розетки

Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

Клеммы Wago серии 2273
Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Как поставить и подключить двойную розетку в один подрозетник

Положительные и отрицательные стороны

Преимущества:

  • Компактность – количество розеток от одного подрозетника возрастает вдвое;
  • Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
  • Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

  1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
  2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
  3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Пошаговый монтаж розетки и подсоединение проводов

После установки «стакана» можно перейти непосредственно к монтажу розетки. Скрутка проводов производится внутри стакана. На концах зачищается изоляция на полтора сантиметра.

При подключении двойного моноблока следует руководствоваться основным правилом электрической разводки.

Шаг 1. К левой клемме нужно присоединить фазу, а к правой – «ноль». Ни в коем случае нельзя эти 2 провода крепить к одной пластине.

Шаг 2. Заземление присоединяют к верхней и центральной клемме, усики которой выступают за пределы розетки.

Шаг 3. Установить двойную розетку в выбранном положении с помощью винтов, избегая их перетягивания.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

  • изоляционная лента;
  • острый нож для зачистки проводов;
  • крестовидная и плоская отвёртка;
  • пассатижи.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Техника безопасности при выполнении монтажных работ

Как и любые другие электромонтажные работы, установка розеток требует неукоснительного соблюдения правил техники безопасности:

  • Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
  • Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
  • При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
  • В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
  • Устанавливаемая розетка должна плотно заходить на свое посадочное место.
  • Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.

Соблюдение этих Правил обеспечивает максимальную безопасность и высокое качество работ, исключает случаи травматизма и других негативных явлений.

Двойная розетка в один подрозетник

Тройной выключатель: схема подключения

Установка подрозетников

Подрозетники по бетону

Диаметр подрозетников

Подрозетники для плинтуса

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите — разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric — переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте — механизм прямо вместе с рамкой можно подогнать по высоте уже после установки — т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) — вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» — 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена — как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать — портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию — чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? — да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная
розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых
шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную
коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь,
не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если
стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к
стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение
клемной колодкой.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

  • 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
  • 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
  • 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Двойная розетка в один подрозетник – инструкция

Недостатком такой установки является снижение мощности для питания сразу двух «сильных» приборов. При установке двойной розетки с заземлением в один подрозетник нужно следить, чтобы все провода легли правильно и не попадали на соседние контакты или крепежные лапки.

Процесс проведения монтажа двойной розетки с заземляющим проводом в один стакан следующий:

  • Отключается питание в квартире;
  • Демонтируется старая одинарная розетка или готовится новое посадочное место;
  • На время включается электричество и определяется, где фаза, а где ноль. После питание снова отключается;
  • Разбирается конструкция новой розетки. Для этого откручивается панель и освобождается механизм;
  • От торчащего в стене кабеля отрезаем длинный конец, так чтобы выступающий конец был не более 10 см;
  • Жилы зачищаются на 1,5-2 см;
  • Подключаются провода в соответствии расположения клемм: справа под винт подводится ноль, лева — фаза, посередине или сверху подключить землю. После этого вины затягиваются;
  • С помощью крепежных винтов механизм фиксируется в подрозетнике;
  • Устанавливается лицевая панель. Прикладывается и крепится винтами.

После, включается электричество в доме и проверяется работоспособность двойной розетки. Каждый этап установки должен проводиться очень внимательно, т.к. малейшее несоответствие может привести в дальнейшем к короткому замыканию.

Двойная розетка в один подрозетник: установка и подключение

Современные квартиры невозможно представить без различных бытовых приборов. В связи в этим нередко возникают ситуации, когда имеющихся точек подключения просто не хватает. Данная проблема решается добавлением новых розеток. Однако, это не всегда удобно, особенно после недавнего ремонта, поэтому выходом становится двойная розетка в один подрозетник, устанавливаемая взамен стандартного изделия. Двойные розетки отличаются компактными размерами, подходят к имеющейся проводке, расширяют возможности для подключения электроприборов.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Особенности монтажа и эксплуатации

Многие ошибочно считают, что двойные моноблоки обладают теми же свойствами, что и сдвоенные модели, расположенные в непосредственной близости между собой. Как правило для этого используются два отдельных устройства, соединенных с помощью одного шлейфа. Современные одинарные розетки считаются более совершенными по сравнению со старыми конструкциями, способными выдерживать не более 10 А. Новые конструкции рассчитаны уже на 16 А.

Тем не менее, две отдельные розетки не имеют ничего общего с моноблоком, оборудованным общим зажимом и несколькими распределительными планками. Это обеспечивает одинаковую подачу электротока к каждой точке, однако в процессе эксплуатации его уровень разделяется неравномерно, в соответствии с мощностью каждого подключенного прибора. Принимая решение о замене старой розетки новым моноблоком необходимо учитывать его параметры, технические характеристики, особенности монтажа и дальнейшей эксплуатации.

Наиболее современные розетки этого типа обладают возможностью программирования. На них устанавливается таймер, обеспечивающий самостоятельное включение и отключение устройства в заранее установленные промежутки времени. Для изготовления корпусов применяется небьющаяся термостойкая пластмасса, а внешний вид и декор обеспечивают всевозможные цветные вставки.

Если планируется самостоятельная установка, то рекомендуется пользоваться наиболее простыми вариантами, без технических излишеств. В крайнем случае можно использовать приборы с пружинными выбрасывателями вилок при извлечении их из гнезд. Лучше всего устанавливать продукцию Schneider электрик, Legrand, АВВ и других известных производителей.

Под двойную розетку предусматривается общий подрозетник, оборудованный двумя клеммниками и монтажной частью для проводки. Использование перемычек возможно, если не планируется подключение слишком мощных приборов. Оборудование повышенной мощности рекомендуется включать в две розетки, подключенные параллельно с отводом на каждую точку.

Провод, используемый для подключения, по своим параметрам должен совпадать с магистральным кабелем. Если кабель алюминиевый, то и перемычки делаются из того же материала.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

  • Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
  • Кабель для перемычек.
  • Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
  • Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
  • Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
  • Моноблок, выполненный в виде двойной розетки.
  • Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
  • Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
  • Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
  • Изолента для защиты соединений и открытых частей.
  • Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.

Разводка проводов и подключение

Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.

Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.

Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.

Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.

Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.

Разводка и подключение проводов к розетке, оборудованной заземлением, выполняется по установленным правилам. Правые клеммы отводятся для фазного провода, а левые – для нейтрального. Подключение заземляющего кабеля выполняется на верхнюю и центральную клеммы розетки. В центральной клемме имеются усики, чаще всего выступающие за пределы корпуса. Крепление заземляющего контакта осуществляется по такой же схеме, которая используется для фазы и нуля.

Запрещается крепление на общую пластину фазного и нулевого провода, так как это приведет к короткому замыканию и выходу из строя всей электропроводки.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

отзыв о двойной универсальной розетке в один подрозетник, ее размеры, как снять рамку, собрать и разобрать Легранд с переходником под стандарты китайской вилки

давно зрела идея поставить себе умную розетку в стену над столом. так как розетки в стене две, а две умных розетки меня бы подавляли (а разные выглядели бы несимметрично), было принято решение поставить глупые, но милые одинаковые розетки фирмы legrand, широко известной в узких кругах. так как у нас эти розетки, купить нельзя, выбор пал на китайцев


герой обзора в фас


со снятой рамочкой доступны монтажные отверстия


розетка в разобранном виде. все сделано довольно аккуратно, все контакты изготовлены из меди


в комплекте идут винты, интересной формы, на конце винта резьба сходит на конус, что значительно упрощает попадание в отверстие монтажных скоб подрозетника


размеры сзади


размеры сбоку


приступаем к монтажу в круглый подрозетник (квадратные подрозетники в тот момент ещё были в пути, хотя были заказаны на неделю раньше), откручиваем и вытаскиваем розетку


так как заматывать изоляцией провода не люблю при кратковременной работе, одел на них клеммники


талантливый мастер, который все это собирал, поставил левый подрозетник неправильно и как следствие в него поставить без подходящего подрозетника что-то было крайне затруднительно, в правом уже выбран фрезой и сверлом паз под тело будущей розетки


розетка установлена, как выяснилось при монтаже, они с левой розеткой очень плотно установлены и распирают друг друга


огромный плюс этой розетки — возможность подключить устройство с плоской вилкой сверху, а снизу вилку с землей

*спустя неделю ко мне пришли квадратные подрозетники и начался их монтаж в стену*


снимаем обе розетки, на провода вешаем клеммники


разрезаем обои по углам и фиксируем их малярным скотчем. к слову — лучше разрезать на сантиметр больше, чем по ним попасть фрезой при разработке отверстия


наносим изнутри раствор, устанавливаем подрозетники и наносим сверху раствор, чтобы выровнять поверхность. я использовал плиточный клей


в правой розетке не было земли, так что землю перекинул слева. на фото сверху слева видно оторванный кусок обоев — это следствие того, работал слишком близко к обоям при разработке отверстий


розетки установлены


пример подключения разных устройств

данная розетка отличается от привычных розеток с землей и глубокой посадкой вилки. здесь вилка всегда полностью остается над розеткой и как следствие ее проще вытащить

если вы, как я, хотите отказаться от использования переходников, стоит рассмотреть данную розетку, как недорогой и интересный вариант

данным приобретением я доволен. альтернативных универсальных розеток за вменяемые деньги найти не получилось

Страница не найдена - Legrand

Финансы | 04. 12.2021 17:30

Универсальный регистрационный документ Legrand был подан 12 апреля 2021 года в Управление финансистов.

Группа | 26.03.2021

Победившими проектами для Legrand являются линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это великое достижение демонстрирует наше лидерство в удовлетворении потребностей пользователей в улучшении жизни с помощью элегантных сетевых решений.

Финансы | 19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

Группа | 03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.

Группа | 02. 11.2021

Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в сфере корпоративного управления (ESG) в 2020 году
Изменение продаж: -7. 9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), учрежденного Arborus и прошедшего аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности - принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

CSR | 26. 11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18. 7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 05. 12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Купите LEGRAND BELANKO 13A DOUBLE SOCKET RED (UPS) на lane7.ng

Спецификация

Покупайте выключатели и розетки у нас и наслаждайтесь легкостью и спокойствием.Лучшие цены и гарантия качества.

Электрические выключатели света, включают и выключают электрические приборы в ваших домах и офисах. Помимо освещения, некоторые современные электрические переключатели теперь оснащены функцией определения движения с помощью датчиков движения. Другие современные переключатели можно запрограммировать с другими интеллектуальными устройствами, чтобы вы могли управлять электрическими переключателями со своего мобильного телефона.

Для дома и небольшого офиса обычно достаточно переключателя на 13 или 15 ампер (водонагреватель и переменный ток).Коммутаторы на 20 ампер рекомендуются для промышленного использования. Это также зависит от прочности провода, которым соединено ваше пространство.

Вы часто будете встречать такие термины, как 1 БАНДА, 2 БАНДА, 3 БАНДА. Что они имеют в виду? Цифра представляет количество выключателей или розеток на одной пластине. Итак, если у вас есть 1 переключатель на пластине, вы назовете его переключателем 1 Gang. Если у вас есть 3 переключателя на пластине, вы назовете его переключателем 3 GANG. Точно так же, если у вас есть 2 розетки на одной пластине, вы назовете это розеткой 2 GANG или двойной розеткой.

Интересно, что вы услышите 1 банда 2 пути или 1 банда 1 путь. В любом случае, разница в том, сможете ли вы включить один свет с разных точек, то есть с двух точек, или нет. Это очень полезно в больших комнатах, холлах или на лестницах, где вы, возможно, захотите иметь возможность управлять одним светом или приспособлением из разных областей вашего пространства. Таким образом, 1 способ управляется только с одной точки, а 2 Way можно управлять с 2 разных точек.

У нас также есть диммерные переключатели, которые позволяют регулировать яркость света в соответствии с вашим настроением в любой момент времени.Большинство традиционных источников света имеют регулировку яркости, но в настоящее время регулируются только некоторые или определенные светодиодные светильники. В случаях, когда вы будете использовать диммер, не забудьте спросить при покупке, является ли приобретаемый вами свет регулируемым или нет.

А как насчет розеток? Недавняя особенность, на которую стоит обратить внимание, - есть ли у него USB-порт для легкого подключения ваших мобильных устройств.

С точки зрения эстетики, обратите внимание на выключатели и розетки, которые подходят к выбору люстры, дверных замков и других декоративных элементов в вашей комнате.Убедитесь, что в вашем помещении достаточно розеток. Кроме того, протяните к стене как можно больше проводов, чтобы кабели не пролетали по всему помещению.

Розетка

- розетка Legrand USB (розетка USB не работает после минимального использования) Розетка

- розетка Legrand USB (розетка USB не работает после минимального использования) - Обмен стеками для дома Сеть обмена стеком

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange - это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 5к раз

Кто-нибудь знает, как устранить эти розетки? Оба порта USB не работают, но порт розетки работает нормально. До этого я мог успешно заряжать от USB-порта около недели, и никаких изменений в проводке не было. Есть предохранитель? Склонность к перегреву?

Создан 21 сен.

2

К сожалению, эти USB-разъемы регулярно выходят из строя.Кажется, мы постоянно их заменяем. Раздражает то, что не все неудачи от дерьмовых брендов. Лидирующие на рынке бренды, такие как MK и Legrand, терпят неудачу так же, как и дешевые китайские подделки. Я никогда раньше не видел, чтобы какие-либо из этих розеток сваривались. Но явно они перегружают. iPad и другие планшеты, кажется, являются крупнейшими виновниками, поскольку они потребляют больше, чем стандартный ток. Тем не менее, основные бренды разочарованы тем, что у них нет функции перегрузки с самовозвратом или, на базовом уровне, простого предохранителя. Безумно, как небольшие электронные компании могут делать надежные зарядные устройства, но не могут.

Что касается диагностики. Там действительно есть что диагностировать, если вы не попробуете другой кабель и устройство для проверки зарядки. Обычно требуется замена. Хотел бы спросить, а что вы заряжаете в этом устройстве. И, во-вторых, у вас есть номер детали гнезда, так как у гнезда будет паспорт с указанием максимального номинального тока для части гнезда USB.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
