Как правильно установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

• Как установить дымоход: монтаж дымохода своими руками — документы
• Как правильно сделать дымоход своими руками: основные требования
• Как правильно собрать дымоход
• Как выводить дымоход
• Дымоход своими руками: пошаговая инструкция





Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

• СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
• СНиП 41-01-2003 предоставляет сведения об отопительных системах;
• НПБ 252-98 – устройства теплогенерации;
• ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
• предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.



К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж дымохода для газового котла  Монтаж керамического дымохода





Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

• длина дымоотвода должна составлять не менее пяти метров;
• внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
• каждый источник тепла оборудуется отдельным выводом дыма;
• скорость потока воздуха внутри трубы – от 15 до 20 м/с;
• толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
• для очистки и осмотра создаются карманы глубиной до 25 см;
• допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.





Как правильно собрать дымоход

• Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
• Учитываются все проходимые помещения и перекрытия.
• В сборных системах каждый элемент вводят в предыдущий.
• Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
• В частном деревянном доме применяются насадные или коронные трубы.
• Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
• Наружные крепления не должны входить внутрь трубы.





Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.





Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

• внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
• распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
• выдра – утолщение, формируемое на стыке с перекрытием кровли;
• внешний дымоход – расстояние от распушки до выдры;
• шейка – расстояние, возвышающееся над кровлей;
• оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

• толщина стенок составляет 25 см – длина кирпича;
• конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
• кладка делается герметичной, не допускается наличие щелей и отверстий;
• раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
• нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

• для печи используют большое сечение 25х25 см, «шестерка»;
• на камины используют прямоугольное сечение 50х25 см, «пятерка»;
• для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

• за дымоотвод берутся после монтажа печи или котла;
• после каждого ряда проверяют вертикальность кладки посредством отвеса;
• распушка выполняется утолщением стенок, сечение остается прежним;
• между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
• по тем же правилам возводят внешний дымоход и выдру;
• шейку кладут с применением цементного раствора;
• отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
• вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

• возводится фундамент, его покрывают огнезащитным средством;
• монтаж деталей ведут с цоколя к кровле;
• если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
• диаметр трубы делают больше, чем выход отопительного элемента;
• в качестве теплоизоляции применяют минвату и штукатурку;
• соединение трубы и кровли изолируют металлом;
• если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.



Стальной дымоход

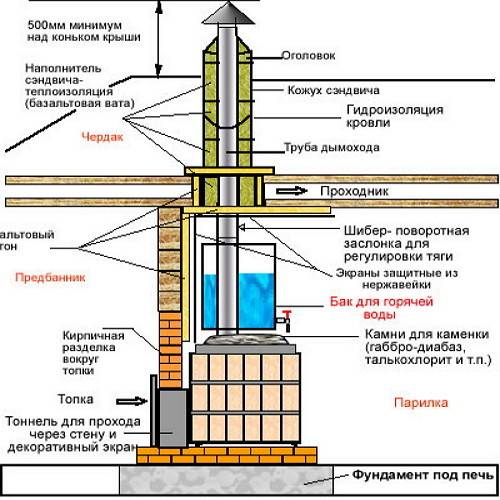

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

• к элементу отопления крепят переходник;
• в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
• монтируют в стене проходной блок с теплоизоляцией;
• устанавливают горизонтальный участок трубы от переходника к отверстию;
• с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
• монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
• в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.





Посмотреть все фото работ по установке дымохода внутри дома

Посмотреть все фото работ по установке дымохода снаружи



Вам также будет интересно

 Как происходит установка дымоходов  Как выбрать дымоход  Монтаж дымоходов камина своими руками  Инструкция по монтажу дымохода  Установка дымохода через потолок

Теги установка дымохода самостоятельно дымоход своими руками установить дымоход самом

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж.

Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

• Способы установки и подключения дымохода
• Какая должна быть длина дымохода
• Какой нужен диаметр дымохода
• Противопожарные узлы и прохождение дымохода через стены или кровлю
• Какой дымоход выбрать, стальной или керамический
• Факторы влияющие на стоимость дымохода

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Заднее подключение дымоходаВерхнее подключение дымохода

Каким способом будет установлен дымоход:

• насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
• настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Насадной способ установки дымоходаНастенный способ установки дымохода

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Проход дымохода через межэтажные перекрытияПроход дымохода через кровлюПроход дымохода через стену дома

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Дымоход огибает балку межэтажного перекрытияДымоход огибает окно дома

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

• простые одностенные, более дешёвые по цене
• двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Как установить дровяную печь

• 17 мая 2021 г.

Шаг 1. Установите негорючую напольную подкладку и негорючую защиту стен

Планирование — это первый шаг при установке дровяной печи. Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от угольков типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь будет размещена на полу из горючих материалов.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16-дюймовой защиты пола перед печью и 8-дюймовой защиты с каждой стороны печи. Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подстилка для очага или печная плита являются адекватной защитой пола.

В инструкциях производителя печи по установке указано необходимое расстояние от каждой стороны печи до стены из горючего материала. Защита стен не требуется, если вы находитесь за пределами зазоров. Если вы хотите расположить печь ближе к стене, можно установить подушку для очага. Защитная стенка подушки поставляется с прокладками 1 дюйм, чтобы отделить подушку от стены, обеспечивая вентилируемое пространство между подушкой очага и стеной. Например, негорючая подушка топки 1/2 дюйма с вентилируемым воздухом пространство со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте отверстие в потолке для вентиляции печи в соответствии с размером дымохода

После того, как печь будет установлена, следующим шагом будет вырезать отверстие в потолке для опорной коробки. Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти от дымохода к изолированной дымоходной трубе класса А перед потолком. Вы можете использовать отвес или лазерный уровень, чтобы выровнять центральную точку выхлопной трубы по потолку. Размер отверстия, вырезанного в потолке, определяется в соответствии с инструкцией по монтажу трубы дымохода.

Шаг 3: Продолжайте вырезать отверстие одинакового размера, пока не дойдете до крыши.

В некоторых случаях труба дымохода должна пройти через несколько уровней дома, прежде чем она пройдет через настил крыши. Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4. Удалите всю изоляцию, чтобы вы могли видеть прямо насквозь

Когда вы делаете разрезы в полах и потолках, обязательно отодвиньте изоляцию, чтобы она не соприкасалась с труба дымохода. Изоляция может касаться стенок опорной коробки, противопожарной перегородки и чердачного щита, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в помещении с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелая труба. Гаечные ключи для ферм можно установить между потолочной балкой и рамой вокруг потолочной опорной коробки. Потолочная опорная коробка поставляется с несколькими кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной коробкой, чтобы удерживать ее на месте. В большинстве случаев потолочная опорная коробка должна выступать под потолком не менее чем на 3 дюйма для надлежащего зазора для трубы печи. В руководстве по установке дымоходной трубы указано, насколько потолочная опорная коробка должна выступать под потолком.

Если труба дымохода должна проходить через другой этаж дома, вам понадобится противопожарный щит на каждом уровне. Противопожарный экран балки обеспечит правильный зазор трубы дымохода, когда она проходит через балку пола. Если труба дымохода проходит через чердак, вам необходимо установить чердачный изоляционный экран, чтобы предотвратить контакт чего-либо с трубой в чердачном помещении. Если вы не используете изоляционный экран для чердака, вам нужно будет сделать выемку вокруг трубы дымохода на чердаке, чтобы ничего не соприкасалось с трубой дымохода.

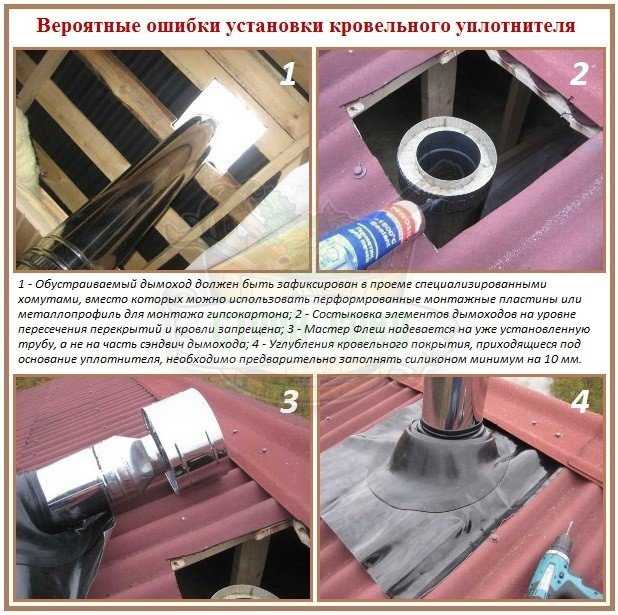

Шаг 6: Установка обшивки на крышу

Обшивка на крыше сделает водонепроницаемой трубу дымохода, когда она проходит через крышу. Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилы. Для скатных крыш вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для труб дымохода. Для традиционной кровли из гонта вам понадобится длинное лезвие для резки металла для пилы и вырежьте гвозди из-под гонта в верхней половине отверстия, прорезанного в крыше. Это позволит вам вставить оклад под черепицу на верхней половине. Перед тем, как заправить обшивку под черепицу, вам необходимо нанести водостойкий силикон на нижнюю сторону обшивки. Затем вы можете нанести валик силикона по периметру оклада, как только он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в обшивке

Когда все будет готово, можно приступать к сборке секций дымохода. Для дымохода Rock-Vent Class A требуется 3 винта для соединения нескольких секций дымохода вместе. Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Штыревой конец универсального адаптера будет проходить через потолочную опорную коробку, чтобы вы могли соединить трубу печи с одинарной или двойной стенкой с трубой дымохода. Если труба дымохода очень длинная или проходит через несколько этажей дома, лучше всего начать с потолочной опорной коробки, продвинуться вверх и закончить установку через оклад крыши. Важно стабилизировать трубу дымохода над потолочной опорной коробкой с помощью настенных стоек для длинных участков трубы дымохода. Через каждые 8 ​​футов вертикальной трубы дымохода над потолочной опорной коробкой необходимо установить настенную опору.

Труба дымохода должна быть как минимум на 3 фута выше крыши, а также должна быть на 2 фута выше, чем что-либо на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и поперечным расстоянием от места, где труба дымохода будет проходить через крышу по отношению к вершине. Если труба дымохода проходит через вершину крыши, она должна быть как минимум на 3 фута выше крыши, если в пределах 10 футов нет построек. Если труба будет проходить через крышу с нижней стороны по карнизу, вам необходимо, чтобы труба проходила выше крыши. Например, если у вас есть крыша со скатом 4/12, а поперечное расстояние от прохода через крышу до пика крыши больше 10 футов, труба должна выступать над крышей на 64 дюйма.

Для расчета умножьте уклон крыши на поперечное расстояние от пика крыши. Шаг 4/12, поперечное расстояние 10 футов до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут находиться на расстоянии 10 футов по горизонтали от ската крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект крепления крыши, если труба дымохода находится на высоте 5 футов или выше над линией крыши. Комплект крепления крыши представляет собой ленту с регулируемыми опорами, которые крепятся к настилу крыши для стабилизации трубы.

Этап 8: Установите защитный воротник и дождевик

Последним этапом над крышей будет установка защитного воротника и заглушки дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и сидит над гидроизоляцией, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых муфт имеют механизм хомута для шланга, обеспечивающий плотное прилегание штормовой муфты к трубе. У других штормовых воротников есть язычок, который вы сгибаете, чтобы зафиксировать штормовой воротник. После того, как штормовой воротник будет на месте, вам нужно будет нанести полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить его водонепроницаемость. Наконец, поместите дождевик на верхнюю часть трубы. Заглушка от дождя будет зажата вокруг трубы дымохода снаружи.

Шаг: 9: Установите трубу печи

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы печи. Ваш выбор будет основываться на зазоре между трубой печи и горючим материалом. Одностенная печная труба требует 18-дюймового зазора от любого горючего материала. Труба печи с двойными стенками требует зазора 6 дюймов. Если вы использовали теплозащитный экран, чтобы расположить печь ближе к стене, вероятно, потребуется труба печи с двойными стенками. Если печь находится далеко от стены, можно использовать одностенную трубу. Одностенные и двустенные трубы имеют аналогичные установки. Охватываемые концы трубы печи всегда должны быть направлены вниз или в сторону печи. Телескопические печные трубы упрощают установку печной трубы и не требуют резки. В некоторых случаях дровяная печь не будет находиться прямо под потолочной опорной коробкой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите заслонку

Если вы устанавливаете старую печь без какого-либо контроля тяги, было бы разумно установить заслонку на трубу печи. Заслонка регулирует тягу и продлевает время горения дров. Одностенный клапан устанавливается в трубу печи путем сверления двух отверстий в трубе. Затем вы помещаете заслонку демпфера внутрь трубы и пропускаете стержень заслонки через отверстия в трубе и заслонке заслонки, чтобы зафиксировать ее на месте. Заслонка печной трубы с двойными стенками поставляется предварительно собранной и устанавливается как часть печной трубы. Если у вас более новая печь с рейтингом EPA, заслонка не нужна, так как большинство новых печей имеют встроенное управление заслонкой.

Шаг 11: Зажгите пробный огонь

После того, как все подключено, вы можете зажечь пробный огонь. Если это новая дровяная печь, вам нужно убедиться, что огнеупорные кирпичи и краска должным образом высохли, разжигая 3–4 небольших костра. Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2-3 раза. Тонкое тепло вылечит кирпичи и краску. После небольших пожаров можно будет жечь горячий огонь. Вы можете сразу разжечь хороший огонь, если у вас есть старая печь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не пойдет дым.

Соображения перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — это новая печь с рейтингом EPA. Современные печи рассчитаны на длительное время горения, чтобы максимизировать теплотворную способность дров. Размер печи является очень важным фактором при выборе печи для покупки. Установка большой печи в маленьком доме, скорее всего, будет обогревать вас за пределами комнаты и создавать много креозота от сжигания небольших костров. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и глушения после того, как топка нагреется до температуры, обеспечивающей длительное горячее горение. Просмотрите рекомендуемую производителем площадь нагрева и выберите печь в зависимости от размера комнаты, а не дома.

Дровяные печи Osburn — отличный выбор печей. В дровяных печах Osburn используется технология сжигания вторичного воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические. Однако ими гораздо легче управлять. Одиночное управление воздухом обеспечивает простоту использования. Они предлагают топки всех размеров, а также различные конструкции, от современных печей до более традиционных дровяных печей. Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в вашем доме важно соблюдать все местные и национальные строительные нормы и правила. Труба дымохода, которая проходит через потолок и крышу, всегда должна соответствовать требованиям UL 103 HT, если иное не указано в инструкциях производителей дровяных печей по установке. При установке дровяной печи никогда не следует использовать ярлыки. Зазоры для печи и трубы дымохода должны всегда сохраняться и, по возможности, увеличиваться. В инструкциях производителей дровяных печей по установке четко указаны надлежащие зазоры для каждой возможной конфигурации вентиляции.

Стоит ли нанимать профессионального установщика?

В большинстве случаев установка дровяной печи может быть очень простой, но в некоторых случаях может быть очень сложной. Большинство людей нанимают установщика, потому что они физически не способны или им неудобно подниматься на крышу. Требуемые инструменты — это обычные электроинструменты, которые можно найти в большинстве ящиков для инструментов DIY, которые упрощают работу. Но имейте в виду, что вы устанавливаете контролируемый огонь в своем доме, поэтому, если вы в чем-то не уверены, обратитесь к сертифицированному установщику.

Опубликовано в Статьи и информация: Сделай сам и подрядчик Информация о дымоходе и каминах, дровяных печах и вкладышах

Похожие сообщения

Пошаговое руководство: Как установить облицовку дымохода

Вам необходимо убедиться чтобы ваш дымоход был максимально безопасным. Это означает, что вам необходимо установить дымоход в вашем блоке, если его еще нет. В этой статье у нас много информации, поэтому мы начнем с того, как установить вкладыш для дымохода.

Что такое дымоход?

Вкладыш для дымохода представляет собой трубу (обычно сделанную из глины, керамики или металла), которая устанавливается внутри дымохода и предназначена для отвода всех продуктов сгорания во внешнюю среду.

Это очень помогает поддерживать безопасную и приятную работу дымохода. Лайнер достигает этого несколькими ключевыми способами. Во-первых, это предотвращает неправильную передачу тепла; без вкладыша деревянный каркас вокруг дымохода далеко больше шансов загореться.

Во-вторых, предотвращает разрушение самой конструкции дымохода из-за побочных продуктов процесса горения. Наконец, использование соответствующей конфигурации футеровки повышает эффективность любого устройства, которое вы используете на дымоходе.

Как установить облицовку дымохода

Мы делаем все возможное, чтобы предоставить вам полезную информацию в максимально упрощенном виде. Тем не менее, это довольно сложный и запутанный процесс — он потребует определенных усилий, но определенно стоит того для тех, кто хочет выполнить этот тип установки. Однако лучше оставить это профессионалам.

1. Проверка дымохода

Во-первых, вам необходимо проверить дымоход. Используйте фонарик, чтобы заглянуть в него и изучить любые изгибы или ограничения, которые могут затруднить протягивание вкладыша.

2. Подходящий диаметр футеровки и размеры

Далее вам необходимо подтвердить надлежащий диаметр используемой футеровки. Если у вас есть дровяная печь или топка, проконсультируйтесь по этому поводу с производителем. Если у вас есть открытый камин, вы можете найти онлайн-калькуляторы, которые помогут вам определить подходящий вариант — мы рекомендуем тот, который находится здесь.

Теперь измерьте длину подшлемника. Измерьте расстояние от вершины венца дымохода до того места, где должна заканчиваться заделка – добавьте дополнительные 12 дюймов, чтобы получить запас.

3. Купите вкладыш для дымохода

Пришло время купить вкладыш, используя размеры и характеристики, которые вы определили выше. Существует несколько различных вариантов, но для целей этой статьи мы будем использовать гибкий стальной лайнер — лайнер должен поставляться в комплекте со всем необходимым для выполнения установки.

4. Выровняйте вкладыш и нанесите изоляцию

Выровняйте вкладыш на ровной поверхности, затем подсоедините нижний соединитель к нижней части вкладыша, а затем закрепите хомут шланга на соединителе с помощью гаечного ключа.

Затем определите, будете ли вы использовать изоляционное покрытие или заливаемую изоляцию; хорошее эмпирическое правило — использовать одеяло, если зазор между вкладышем и дымоходом составляет 2 дюйма или больше.

Если вы двигаетесь вперед с одеялом, измерьте окружность нижнего края, умножьте полученное значение на 3,14, а затем добавьте 1 дюйм излишка – теперь обрежьте одеяло, чтобы оно соответствовало этому расчету.

Возьмите этот утеплитель, одеяло, положите его на землю фольгой вниз, поместите на него подкладку по центру, а затем оберните утеплителем. Обязательно оставьте нахлест не менее 1 дюйма, чтобы вы могли заклеить лентой.

5. Используйте аэрозольный клей, ленту из фольги и хомут для шланга

Используйте аэрозольный клей, чтобы прикрепить изоляцию к гильзе, разделив ее на 12-дюймовые сегменты, и используйте ленту из фольги для герметизации швов. Делайте это до тех пор, пока лайнер не будет полностью завернут. Заклейте длинный вертикальный шов одним длинным куском ленты из фольги. Раскатайте проволочную сетку, входящую в комплект, и покройте весь вкладыш (включая нижний разъем).

Внизу на нижнем соединителе используйте хомут для шланга, чтобы удерживать сетку на месте, идите и натяните сетку вверху, а затем используйте другой хомут для шланга, чтобы закрепить ее на месте; используйте ножницы, чтобы отрезать любую лишнюю сетку, которая проходит мимо этого.

6. Прикрепите веревку и садитесь на лодку

На этом этапе сделайте быстрый обзор того, как протянуть конкретный вкладыш через дымоход; это будет несколько варьироваться в зависимости от производителя/бренда, поэтому внимательно ознакомьтесь с руководством. В ваш комплект должна входить веревка — прикрепите ее к тянущему конусу или нижнему соединителю (в зависимости от того, какой именно вкладыш вы приобрели).

Заберитесь на крышу у дымохода и попросите кого-нибудь помочь вам подать трубу — тогда им нужно будет расположиться у основания дымохода внутри. Бросьте веревку в дымоход и позвольте вашему партнеру схватить ее.

7. Разместите нижний соединитель

Затем установите нижний соединитель по центру полости дымохода и медленно направляйте его вниз, в то время как ваш напарник ведет веревку снизу – делайте все возможное, чтобы избежать ловушек или зацепов.

Первоначальная установка будет завершена, как только нижний соединитель достигнет подходящей высоты для вашего дымохода. Затем вы можете использовать ножницы, чтобы отрезать лишнее в верхней части, просто убедитесь, что вы оставили 4 дюйма за вершиной дымохода.

8. Герметизация свода дымохода

Попросите вашего напарника удерживать вкладыш по центру, а затем загерметизируйте свод дымохода силиконовым герметиком – поместите верхнюю пластину поверх вкладыша и прижмите ее к герметику, чтобы создать хорошее уплотнение. Закрепите быстроразъемный хомут вокруг гильзы – сделайте это плотно и вверните конические винты в просверленные отверстия.

9. Прикрепите разъем к вкладышу и подсоедините тройник

Теперь прикрепите разъем прибора к вкладышу и нижней точке соединения. Найдите носик тройника в нижней части вкладыша — используйте свои ножницы, чтобы вырезать отверстие в сетке и изоляции, где этот носик будет соединяться с корпусом тройника.

Соедините вместе носок тройника и корпус тройника с помощью предварительно прикрепленного металла, а затем оберните его вокруг задней части корпуса тройника; соединение должно быть покрыто остатками изоляции.
