Дюбель грибок для гипсокартона: Дюбель для гипсокартона виды | Дюбели — какой лучше | Как использовать | Виды | Фото | Размеры

Содержание

Дюбель для гипсокартона виды | Дюбели — какой лучше | Как использовать | Виды | Фото | Размеры

Гипсокартон – уязвимая и не самая прочная поверхность. При неправильном монтаже предметов в гипсокартон есть риск, что стена возможно обвалиться. Чтобы не допустить крупных неприятностей, мы расскажем, каким видом дюбелей лучше всего пользоваться при проведении строительных работ.

Чаще всего втулку (дюбель) для гипсокартона используют, при необходимости закрепить материал к стене или какой-либо конструкции. К примеру, повесить фотографию – дюбель не понадобится, поскольку фото весит мало. Но, вешая тяжелое изделие или конструкцию, стоит создать прочное и надежное крепление.
Известно, что при проведении строительных работ могут возникнуть разные ситуации, которые воздействуют на ход и время ремонта.

Поэтому важно понимать, что подбор инструментов и мелких деталей для укрепления предметов на поверхности, повлияет на общее качество ремонта. К примеру, неправильно вбитый гвоздь или некачественный дюбель, могут пустить трещину в гипсокартоне.

Как провести демонтаж правильно, подобрать нужные изделия и получить наилучший результат – читайте в нашей статье. Сегодня мы ответим на вопросы:

  • Дюбель для гипсокартона, виды?
  • Дюбель для гипсокартона, размеры и виды?
  • Какой есть лучший дюбель для гипсокартона?
  • Как установить дюбель в гипсокартон?
  • Преимущества данного способа монтажа?

«Дюбель – специальное крепежное приспособление. Он предназначается для проведения монтажных работ, чтобы соединять различные конструкции, предметы с основной поверхностью. Очень важно понимать, какой вид дюбеля подойдет для монтажа в гипсокартонную, деревянную, бетонную, кирпичную стену.



Есть более 10 видов втулок, которые помогут установить предметы на поверхность стены. Они классифицируются по нескольким аспектам, о которых вы узнаете позже».




Крепления для любых видов стен очень отличаются от крепежей на гипсокартонные. Если купить и провести монтаж с втулкой для бетона в гипсокартон, не удивляйтесь, когда по стене пойдет трещина. Это значит одно – поверхность не выдержала давление от крепления и разошлась. Чтобы избежать подобных неприятностей, производители стали изготавливать и классифицировать дюбели для прочных и уязвимых плоскостей.

Поэтому, как только возникнет потребность начать работать с гипсокартоном, перед проведением работ, стоит познакомиться с лучшим дюбелем для мягкого материала. Всего классифицируют 4 вида крепежей:

  1. Дрива дюбель, он же «Drivа»
  2. Крепление Molli, или Молли.
  3. «Бабочка».
  4. «Гвоздь».

Главные аспекты, по которым их различают: разные уровни нагрузки, сферы использования, разновидности креплений. Каждый подвид дюбелей имеют свои недостатки, преимущества. Их сейчас и обсудим.

  • «БАБОЧКА» — одна из самых упрощенных, но не менее эффективных версий дюбелей. Предназначается для выполнения трудных монтажных работ. Выдерживает серьезные нагрузки от материала и изделий. Производят бабочку из металла. Главная особенность данного крепежа – предусмотреть отверстие для монтажа надо заранее. После того, как удалось проделать просек, можно вставлять крепеж и фиксировать его. Далее ухватите крайнюю часть втулки, воспользуйтесь шурупом и прижмите ее к внутренней. Чтобы провести это действие надо прокрутить винт по часовой стрелке, а крылья дюбеля – расправить
    . Преимущества:
    способно выдержиать нагрузку до 28 кг.

  • DRIVA» — преимущественно производят из металла, дешевые модели из пластмассы.   В варианте 1 используется цинк, а в 2 нейлоновое вещество. Дрива устанавливается в подготовленное гнездо. Важно – отверстие должно соответствовать 6 мм, как сверло. Рекомендуем попробовать крестовую насадку. Как только удалось вмонтировать дюбель в поверхность гипсокартонной стены, можно вкручивать основание шурупа. Преимущества: можно не беспокоиться из-за отсутствия пространства за листом гипсокартона. Невысокая цена на изделие. Максимальная нагрузка на крепеж 25 кг, если он пластмассовый. Металлический вид выдерживает вес от 30 кг.

  • «МОЛЛИ» — первый различный вид от двух предыдущих вариантов. Его монтаж проводится с 8-ми миллиметровым сверлом. Перед установкой надо подготовить отверстие, а после вставлять втулку. Край с зубцами позволяет изделию крепко войти  в гипсокартон и потребности в применение анкера не возникнет. Благодаря специальному винту, который есть в комплекте с крепежом и отвертке, крепление прижимают к поверхности. Преимущества: не надо покупать шуруп, он есть в комплекте. Способность максимально выдержать 40 кг нагрузки, но не больше. По необходимости, удастся провести переустановку. Единственный недостаток – высокая цена, но она абсолютно оправдана долговечностью и качеством.

  • «ДЮБЕЛЬ-ГВОЗДЬ» — его используют, чтобы создать стационарное и долговременное крепление. Стоит учесть, что провести демонтаж не получится, поскольку изделие одноразовое. Как правило, используют для укрепления деревянных поверхностей, карнизов, плинтусов. Гвоздь вставляют в отверстие, которое просверливается заранее. Чтобы забить его, как можно дальше – используют молоток. Данный способ установки считается самым быстрым и простым. Дюбель-гвозди различают по материалу изготовления. Их разделяют на пластиковые, металлические, нейлоновые втулки. Конечно же самым прочным, дорогим, но надежным является металлический дюбель. Нейлоновый и пластиковый бюджетные изделия.




Чтобы точно предугадать с установкой, учитывается несколько аспектов: размер, поверхность  в которую произведут монтаж, технические характеристики.  Гипсокартонный дюбель имеет свои особенности размеров, с ними можно ознакомиться в таблице размеров:

Раз уж заговорили о цифрах, предлагаем сразу ознакомиться с ценами на материал и предположить возможный расчет. Чтобы не просчитаться с объемом закупаемого материала, надо произвести необходимый расчет. Сделать это достаточно просто. Используйте простую форму подсчета и умножьте площадь листов гипсокартона на 0.7, а после на 2.

Если на это нет времени, то вот вам совет: На один подвес берут 2 шурупа, соответственно столько же втулок (дюбелей). Цена на крепеж будет зависеть от его размера, материала из которого изготовлен и собственно вида. Мы рекомендуем закупать дюбели большим и маленьким оптом, поскольку так вам удастся сэкономить и не переплатить магазину. Учтите, что один из самых дешевых пластиковых дюбелей стоит 2-3 рубля. Но, например, купив металлические дюбели оптом можно за 2500 за 1000 изделий, что намного выгоднее и надежнее.


Для гипсокартона подойдут любые виды дюбелей, о которых мы рассказали выше.

Но давайте познакомимся с основными принципами и правилами установки втулок, абы не допустить ошибок при монтаже.

Известно, что гипсокартон очень мягкая поверхность, поэтому отложите шуруповерт, как можно дальше. Если все же хотите воспользоваться данным инструментом, убедитесь, что режим перфоратора был выключен. Только после этого приступайте к работе. Стена, которая уже облицована плиткой требует предварительного высверливания отверстия. Диаметр дыры должен быть равен диаметру втулки.

Рассмотрим преимущества 3 вида дюбелей для монтажа в гипсокартонную стену.

  1. «Дрива» устанавливается быстрее всех . Для него даже не надо заранее подготавливать отверстие, благодаря этому стена останется целой.
  2. «Молли» считается одним из самых мощных и неуязвимых крепежей. Чтобы провести монтаж четко, подготовьте отверстие и научитесь раскрывать с другой стороны гипсокартонной стены.
  3. «Бабочка» — золотая середина между Дрива и Молли. Крепление недостаточно мощное, но и не требует сильных физических усилий при установке.



Дюбель для гипсокартона, какой лучше – мы выяснили. Теперь давайте разберемся со способами и методами его установки в гипсокартон. Вообще, зачем нужен гипсокартон, раз он такой уязвимый? При ремонте с его помощью выравнивают стены или создают несколько уровней потолков, производят мебельные изделия. Главный недостаток – лист слишком хрупкий. Поэтому перед монтажом телевизора в стену, креплением полочки на кухне – пользуются надежными крепежами. Они соединяют предмет, гипсокартонную часть и основную бетонную/ кирпичную стену.

Нюансы при монтаже:

  1. Не вздумайте использовать перфоратор. Гипсокартонная стена не выдержит ударной силы и может пустить трещину.
  2. Гипсокартон облицован в плитку? – не беда. Сделайте отверстие, чтобы оно соответствовало диаметру втулки. Желательно использовать сверло с победитовым наконечником.
  3. Перед монтажом – ознакомьтесь с характеристиками втулки, поскольку определенный вид выдерживает определенный вес.
  4. Рассчитайте, чтобы отверстие было параллельным в гипсокартоне и основной стене, иначе образуется дырка.
  5. Желательно покупать металлические дюбели. Да, они дороже, но прослужат намного дольше, и при установке не возникнет проблем с деформацией.

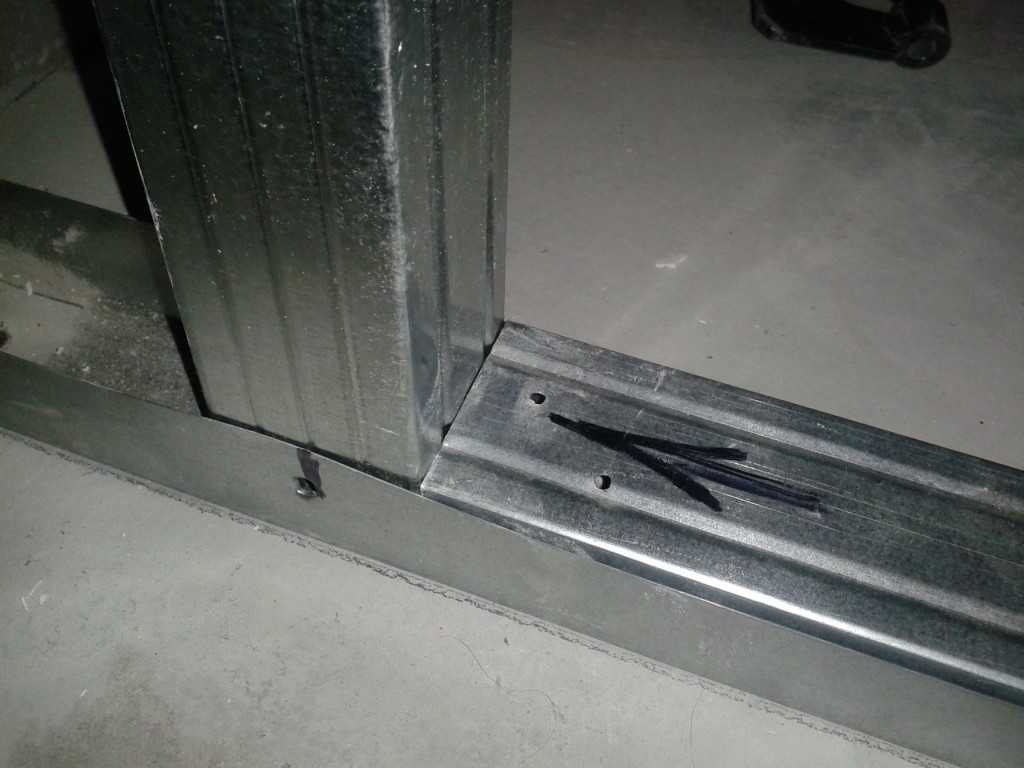

  6. Вставляйте крепеж в профиль, полотно гипсокартона более уязвимо.
  7. Учтите вес конструкции, который расположиться на гипсокартоне.
  8. Желательно используйте втулки с возможным демонтажем.
  9. Убедитесь, что цена изделия соответствует качеству.

Помните, ремонт это не самая страшная, а очень даже интересная штука. Качественный материал, умелые руки и надежные изделия облегчат работу и будут долго радовать глаз!




Виды дюбелей для гипсокартона

Дюбель для гипсокартона — основные разновидности и правила монтажа (100 фото)

Гипсокартон удивительный материал, но его возможности не безграничны. К нему необходимо относится бережно и с осознанием его характеристик, поскольку не всегда удается сделать монтаж всех декоративных элементов на его поверхности. Чтобы расширить ваши знания в этой области будем разбираться в том, какие дюбеля для гипсокартона лучше, если необходимо закрепить картину, полку, осветительный прибор или что-то другое.

Вам будет полезно это узнать, поскольку в случае неправильного крепежа можно повредить основной материал и создать опасную ситуацию для закрепляемого предмета. Иногда ошибка может привести даже к серьезным последствиям в виде пожара или травмы кого-то из членов семьи.

Не все знают, что дюбеля, созданные для работы с кирпичными стенами не пригодны для закрепления предметов на гипсокартоне, древесных волокнистых либо стружечных плитах, асбесте или МДФ материале. Это происходит из-за того, что площадь контакта слишком мала, а материал обладает уменьшенной прочностью.

Но дюбеля, созданные для использования на гипсокартоне заметно отличаются от аналогов для других материалов. Можете посмотреть на фото дюбеля для гипсокартона, чтобы понять о чем идет речь. У него отсутствует распор, его заменяет обжим для несущего листа на основе двух сторон.

Но есть исключения в виде крепежа Driva, поскольку у него есть распор и он используется для гипсокартона, далее рассмотрим его особенности и характеристики других видов дюбелей для этого материала.

Виды дюбелей для крепежа предметов на гипсокартоне

На рынке можно обнаружить много различных видов дюбелей для работы с этим популярным материалом. Они отличаются характеристиками и назначением, чтобы вы не ошиблись в процессе выбора рекомендуем ознакомиться с основными видами существующих дюбелей:

Крепеж типа дюбель-бабочка считается оптимальным вариантом для закрепления конструкций с небольшой массой, элементов декораций на гипсокартон, различных фанерных панелей.

Его название появилось из-за специфического внешнего вида, поскольку крепеж обладает формой похожей на это насекомое. Он создается на основе полипропилена, чтобы осуществить монтировку потребуется подготовить отверстие, обладающее необходимым диаметром для его тела.

Этот крепеж поможет если необходимо:

  • Подвесить светильник или другой осветительный прибор,
  • Создать поддержку для проводки различных кабелей,
  • Закрепить какой-либо выключатель,
  • Укрепить различные виды плинтуса,
  • Установить не особо массивный карниз.

Важно: Толщина материала не должна превышать 10-12 мм.

В чем его преимущества:

  • Облегчено завинчивание шурупа для крепления,
  • Если потребуется можно извлечь.

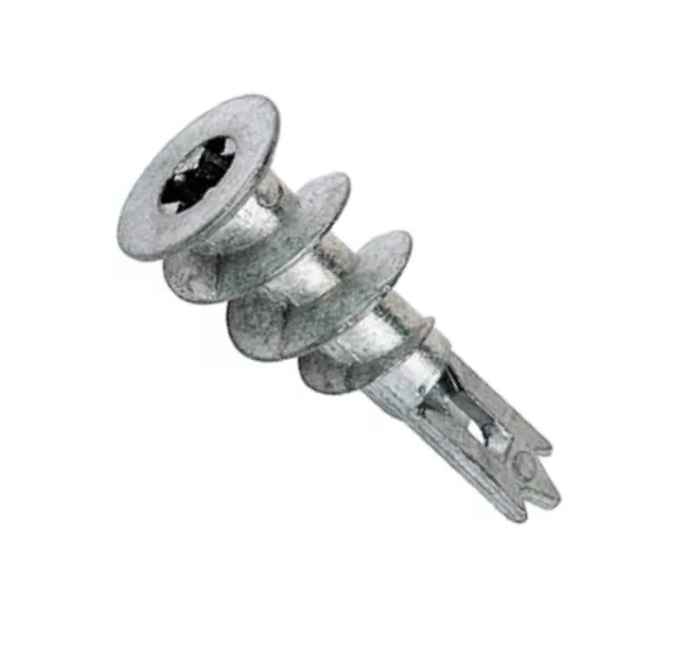

Дюбель с названием Driva состоит из полого конического стержня, обладающего плоской головкой на основе винтовой нарезки для профиля с острым углом. Внешне головка похожа на форму шляпки, как у саморезов или шурупов, что выражается наличием крестовых шлиц для работы отверткой.

Стержневая часть обладает диаметром около 15 мм. Во внутренней полости сформирован глухой вариант отверстия сквозного типа предназначенного для облегченного процесса ввинчивания шурупа.

По конструкции предлагается на основе сверла, похожего на трезубец или форму перки и с его отсутствием. Предлагается в металлическом виде на основе сплава цинка либо пластмассовой версии из пропилена.

Обычно используется, если нет возможности применить остальные виды крепления из-за недостатка внутреннего пространства.

В чем его преимущества:

  • Обладает собственным сверлом, что избавляет от предварительного создания гнезда для него,
  • Можно использовать, если от гипсокартона до главной стены слишком маленькое расстояние,
  • Есть возможность демонтажа.

Дюбель с названием Molly рассматриваем в последнюю очередь, поскольку он способен выдержать, наибольший уровень полезной нагрузки в сравнении с другими популярными видами. По форме его легко спутать с распорным вариантом анкерного болта, применяемым на основе бетона или кирпича.

Его конструкция состоит из втулки с продольными прорезями и гайки на одном из концов, а также плоского вида шляпки, обладающей зубцами на другом для фиксации втулки во время стягивания соединений. Через внутреннюю часть дюбеля проводится винт необходимый для правильного использования на основе гайки во время монтажных работ.

В чем его преимущества: Отличается высоким уровнем допустимой нагрузки.

Отметим и существенные недостатки:

  • Не удастся использовать в слишком тесном промежутке,
  • Без нанесения вреда перегородки удалить такое крепления нельзя.

Купить любой из рассмотренных типов креплений можно на рынке либо в магазине, однако, стоит учитывать размеры дюбелей для гипсокартона на основе диаметра головки и длины ножки. Помимо этого рекомендуется учитывать тип поверхности стены и уровень нагрузки на дюбель.

Для этого можно опираться на металлические версии, отличающиеся повышенной ценой либо пластиковые, нейлоновые модели, появившиеся на рынке недавно. Они дешевле и никогда не ржавеют, но отличаются меньшей устойчивостью к повышенным нагрузкам.

Теперь у вас скопилось много информации о различных дюбелях, подходящих для гипсокартона. Но, чтобы выбор был еще упрощен в магазине можно попросить каталог лучших дюбелей от брендов с мировым именем. Но это может потребоваться, если вы планируете приобрести действительно хороший крепеж для длительной эксплуатации и цена не ставится в приоритет.


Разновидности дюбелей для гипсокартона

История, старая как мир: дюбеля, идущие в комплекте с новой мебелью, не подходят для ваших стен, ведь самые распространенные распорные дюбеля предназначены для бетонных стен или стен из полнотелого кирпича. А что делать, если стены отделаны листовыми материалами? Именно об этом мы и поговорим. Какие дюбеля подходят для гипсокартона?

Но прежде всего следует понять, почему для гипсокартона не подходят обычные, например, распорные дюбеля. Дело в том, что обычные дюбеля удерживаются в стене благодаря силе трения, что не подходит для пустотелых конструкций — стел, обшитых листовыми отделочными материалами (гипсокартон, МДФ, фанера и т.п.). В пустотелых конструкциях дюбель должен удерживаться за заднюю часть стены подобием замочка.

Дюбель молли для гипсокартона

Установка дюбеля molly требует предварительного сверления стены, после чего дюбель вгоняется в стену. Дюбель молли удерживается в стене благодаря соединению с геометрическим замыканием: когда вкручиваемый шуруп достигает конца дюбеля, дюбель продолжает на него накручиваться, принимая форму зонтика, который удерживает дюбель в стене.

Вогнанный в слишком узкое отверстие дюбель молли разломает стену.

Просверленное под дюбель молли отверстие не должно быть ни слишком узким, ни слишком широким. Вогнанный в узкое отверстие дюбель разломает стену, в слишком широком отверстии дюбель будет болтаться. Оба случая представляют опасность, так как неправильно установленный дюбель не может выдержать предназначенной для него нагрузки. Как правило, диаметр отверстия должен равняться диаметру самого дюбеля или быть на 1 мм меньше.

Металлический дюбель, безусловно, стоит дороже, чем пластиковый, но производители утверждают, что дюбель молли может быть демонтирован и использован повторно без снижения его качества. Еще одним плюсом дюбеля молли является то, что он выдерживает гораздо большие нагрузки, чем пластиковые дюбеля.

Дюбель бабочка для гипсокартона

Тем же принципом действия, что и дюбель молли, обладает дюбель бабочка: в стене просверливается отверстие, в него вгоняется дюбель, в дюбель вкручивается шуруп, притягивающий подвижную часть дюбеля так, что формируется замочек-зонтик, удерживающий дюбель в стене. Отличие от дюбеля molly состоит в том, что дюбель бабочка изготавливается из пластика, а это значит, что он:

  • дешевле, чем дюбель молли,
  • выдерживает гораздо меньшую нагрузку, чем металлический дюбель,
  • не может быть использован повторно (одноразовый).

Дюбель бабочка используется для фиксации лампочек, легких полок, розеток, выключателей, каналов для прокладки кабеля и других легких конструкций на стенах из листовых отделочных материалов толщиной до 20-24 мм.

Дюбель дрива для гипсокартона

Дюбель driva для гипсокартона отличается тем, что не требует предварительного сверления стены. Пластиковый дюбель просто ввинчивается в стену с помощью отвертки или шуруповерта.

Хотя, как показывает практика, все же лучше предварительно просверлить небольшое отверстие, иначе лист гипсокартона очень легко повредить. Это чревато не только эстетическими проблемами, ведь сломанная стена не будет смотреться так же красиво, как и целая, но и проблемой безопасности: дюбель в стене с трещиной уже не сможет выдерживать предназначенные для него максимальные нагрузки. А никто не хочет, чтобы ему на голову свалилась полка с книгами.

Складные пружинные дюбеля

Складные пружинные дюбеля используются в первую очередь при монтаже потолков, для подвешивания ламп, карнизов для штор и т.п. Это металлические дюбеля, состоящие из одного элемента и не требующие дополнительных шурупов, в отличие от дюбеля молли или бабочка. Дюбель вставляется в просверленное в стене отверстие, автоматически срабатывает пружинный механизм, удерживающий складную часть дюбеля, и образуется соединение с геометрическим затвором.

Как выбрать размер дюбеля для гипсокартона

Наиболее распространенные размеры дюбелей по гипсокартону — 6 мм, 8 мм и 10 мм. Выбор размера дюбеля будет зависеть от ожидаемой консольной нагрузки и толщины стены.


Дюбель для гипсокартона, основные типы и правила выбора

Чтобы закрепить на перегородке из гипсокартонного листа (ГКЛ) картину, полочку или подвесить на ГКЛ светильник, нужно иметь представление о существующих видах крепежа, используемого в подобной ситуации. Статья представляет краткий обзор основных крепежных аксессуаров. Дюбели, предназначенные для кирпичных стен, не держатся в изделиях из гипсокартона, асбеста, древесноволокнистых, древесностружечных, МДФ-плит. Во-первых, из-за малой площади контакта, а во-вторых, из-за недостаточной прочности материала, а дюбель для гипсокартона работает по другому принципу. Вместо распора внутри отверстия используется обжим несущего листа с двух сторон, хотя некоторые виды крепежа (DRIVA, например) работают и на распор.

Виды дюбелей для гипсокартона

Различается несколько видов дюбелей, используемых при работе с гипсокартоном. Перед началом работы очень важно ознакомиться с их характеристикой, что позволит в дальнейшем не ошибиться с выбором.

Этот вид крепежного соединения применяется для навешивания относительно легких конструкций на стены из гипсокартона, фанеры, ДСП и других подобных материалов. Своим названием крепеж обязан специфической форме, в чем можно убедиться, посмотрев на фото затянутого крепежного элемента. Изготавливается из полипропилена, для его установки нужно предварительно просверлить отверстие соответствующего диаметра. Дюбель-бабочка для гипсокартона применяется в следующих случаях: подвешивание светильников, электрической проводки, крепление выключателей, плинтусов, карнизов, при толщине материала 10–12 мм (то есть, при строго ограниченной).

Дюбель для гипсокартона «Бабочка»

  • просверлить отверстие,
  • поднести конец дюбеля к отверстию, затем, одной рукой сжимая упругие боковые элементы, другой, с помощью молотка, осадить корпус с насечкой до упора,
  • приложить к стене закрепляемый предмет,
  • взять шуруп и, вворачивая последний в резьбовую втулку на конце дюбеля, упруго деформировать боковые крылья до окончательного прилегания их к тыльной стороне листа.

Принцип крепления дюбеля Бабочка

  • легкое завинчивание крепежного шурупа,
  • возможность извлечения.

Недостаток: нельзя использовать при ограниченном тыльном пространстве.

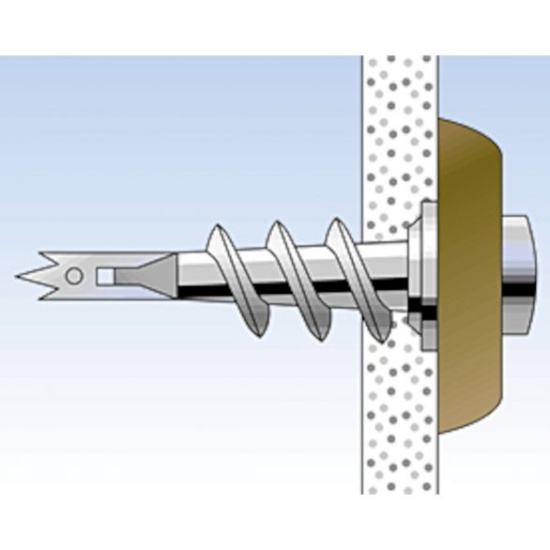

Представляет собой полый конический стержень с плоской головкой, снабженный винтовой нарезкой остроугольного профиля. Головка по форме напоминает шляпку самореза или шурупа, то есть имеет крестовые шлицы под отвертку. Диаметр стержня 12 — 15 мм. Внутри выполнено глухое или сквозное отверстие для завинчивания крепежного шурупа. Конструктивно дюбели бывают двух исполнений: со сверлом и без него. Сверло выполнено в виде трезубца или перки. Каждое исполнение может быть как металлическим (цинковый сплав), так и пластмассовым (пропилен). Рассматриваемый крепеж применяют, когда размеры внутреннего пространства не позволяют использовать другие виды крепления.

Пластиковый дюбель Driva

  • просверлить отверстие (для комбинированного исполнения эта операция не требуется),
  • завернуть крепеж, используя шуруповерт с крестовой насадкой. Вручную выполнить данную операцию, по всей видимости, будет затруднительно, разве что с использованием воротка,
  • закрепить подвесное оборудование с помощью шурупа соответствующего диаметра, при этом конец крепежного элемента деформируется и становится полнее, благодаря чему вырвать его из гипсокартона станет трудно.

Порядок крепления дюбеля Driva

Преимущества дюбеля «Дрива»:

  • не требует предварительного сверления (имеет собственное сверло),
  • можно устанавливать даже при небольшом зазоре между гипсокартоном и основной стеной,
  • допускает последующий демонтаж крепления.

Выдерживает наибольшую нагрузку из всех рассматриваемых. Внешне напоминает распорный анкерный болт для крепления деталей к бетонным или кирпичным стенам. В основе конструкции молли — втулка, оснащенная продольными прорезями, на одном конце которой имеется гайка, а на другом плоская шляпка с зубцами, которые не позволяют втулке проворачиваться при затягивании соединения. Сквозь полый дюбель проходит винт, который при монтаже вворачивают в концевую гайку.

Дюбель Molly для гипсокартона

  • сверлят отверстие по диаметру втулки,
  • забивают втулку (без винта) таким образом, чтобы торцевые зубчики головки врезались в материал стенки,
  • навешивают устанавливаемый предмет и наживляют винт в гайку,
  • затягивают резьбу до упора, при этом разрезная втулка складывается вдоль оси и превращается в несколько расположенных по окружности опорных треугольников, которые и обеспечивают конструкции жесткость. По форме тыльная часть соединения напоминает конический шатер или зонтик.

Установка дюбеля Molly

Достоинство дюбеля «Молли» — высокая нагрузочная способность.

  • нельзя установить в тесном промежутке,
  • удалить крепление удастся, только сломав перегородку.

Есть конструкция для крепления груза к гипсокартону или другим подобным материалам, которую дюбелем назвать язык не поворачивается. Хотя многие источники называют ее пружинным дюбелем или дюбель-зонтиком. Правильнее называть это устройство пружинным подвесом, поскольку с его помощью подвешивают к потолку светильники, люстры и, больше пожалуй ничего. В основе подвеса резьбовой стержень с гайкой, на которой установлены две подпружиненные лапки, раскрытые на угол, близкий к 180 градусам. Грузовой конец стержня может быть прямым, кольцевым или с крюком.

Дюбель зонтик для гипсокартона

Чтобы установить подвес, в листе сверлят отверстие, позволяющее пройти сложенным лапкам. Установка занимает несколько секунд. Складывают лапки подвеса в позицию — «руки по швам», после чего вставляют его в отверстие. Оказавшись в пустоте, лапки под действием пружины раскрываются, и подвес запирается.

Крепление дюбеля Зонтик

Достоинством конструкции является легкость извлечения. Для этого достаточно вывернуть стержень из гайки, после чего какими-нибудь щипцами можно достать оставшуюся часть обратно, если повезет.

Недостаток: при вертикальной нагрузке непрочный материал основы является слабым звеном. На пустотных железобетонных плитах дюбель-зонтик выдержит большую нагрузку.

Название «дюбель-зонтик» приклеилось к различным видам крепежных элементов, в том числе и для гипсокартона. Встречаются статьи с описанием дюбель-зонтика «Молли» для гипсокартона, а на фото показан дюбель-бабочка. А ведь название «зонтик» отражает разницу между этими видами дюбелей, достаточно посмотреть на полностью завинченный крепеж изнутри гипсокартонного листа. Приплюснутые металлические полоски «Молли», расположенные по кругу, действительно напоминают спицы зонта, а пластиковые элементы другого дюбеля своими очертаниями вызывают ассоциации с крыльями шелкопряда, тем более, что они еще и плоские.

«Зонтиком» называют еще один вид дюбеля для гипсокартона — пружинный. Два подпружиненных лепестка у него, правда, тоже плоские, но зато раскрываются при установке автоматически, наподобие зонта. Описывая крепеж для гипсокартона, часто приводят фото дюбеля для крепления утеплителя. И хотя его применяют для монтажа подвесных потолков из ГКЛ, у него есть свое, устоявшееся, название — «грибок», он же — «тарелка». Представляется наиболее правильно применять термин «зонтик» к дюбелю «Молли».


Какие бывают дюбеля для гипсокартона: классификация по видам

Что такое дюбель

Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.

Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Особенности монтажа

Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.

Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.

Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.


Дюбель для гипсокартона Fischer, Дрива, Молли

Для установки гипсокартоновых листов используются специальные крепления, которые обеспечивают нужную жесткость монтажа и каркаса. В частности, это металлический или пластиковый дюбель для гипсокартона, который бывает различных форм и видов.

Содержание:

Дюбель – это крепежное изделие, которое используется для установки каркаса с целью монтажа гипсокартона или непосредственной обшивки листами уже готовой несущей конструкции. Существует очень много видов дюбелей, которые классифицируются по форме и типу установки. По виду крепления они бывают:

Классический дюбель ГОСТ 28457 – 90 представляет собой основание, в которое устанавливается саморез. Он используется для крепления профиля (металлического или деревянного) к стене. Особенностью является прочность и высокая износостойкость. Кроме того, эта деталь обеспечивает «мертвое» сцепление. Из-за того, что на ножке крепежа присутствуют зазубрины разного размера, после монтажа её нельзя будет вытащить. К недостаткам можно отнести необходимость предварительно просверлить отверстие в стене. Для этого нужен будет перфоратор. Еще минусом является то, что применять такую установку можно не на всех поверхностях. Древесина и пенобетон могут начать крошиться под механической нагрузкой.

Дюбель-гвоздь – это крепление для монтажа листов гипсокартона непосредственно на каркас. Их можно использовать как для деревянного, так и металлического профиля. Они бывают с резьбой и без неё. Такой крепёжный элемент выдерживает до нескольких сотен килограмм нагрузки в зависимости от размера ножки.

Дюбель бабочка для гипсокартона (производства Fischer PD или других) является комбинированным. Он состоит из пластикового основания (бабочки) в которую завинчен шуруп. Во время монтажа бабочка прижимается к месту стыка, создавая максимально плотное сцепление с шурупом. Это гарантирует защиту от выпадения элемента.

Фото — распорные бабочки для гипсокартона

По форме головки и резьбы дюбеля бывают дрива (driva), молли и зонтик (они могут использоваться не только для гипсокартона, но и для установки подвесных потолков, полок, карнизов).

Дрива – это пластиковые или металлические установочные элементы, которые отличаются широкой и редкой резьбой. Такая нарезка отлично подходит для хрупкого гипса, который крошится под воздействием мелкой резьбы. Они очень просты в использовании за счет скрытой крестовой головки. Мягко входят в материал и не требуют предварительной обработки отверстия сверлом.

Дюбель-зонтик (Молли, Molly) необходим не только для установки гипсокартона на стены или каркас, он часто применяется для навесного потолка за счет своей необычной формы. Сейчас существует очень много различных конструкций (открытые, закрытые зонтики, круглые и т. д.). Основным достоинством является то, что это распорный дюбель, т. е. при монтаже он раскрывается на поверхности и равномерно распределяет нагрузку, что повышает механическую стойкость. Нужно отметить, что такой дюбель может использоваться для двойного потолка, установки люстры, бра и прочего.

Фото — молли с кольцом

Для экономных хозяев были изобретены бюджетные дюбеля U – их особенность в материале, они производятся только из пластика. Для них также не нужно дополнительно просверливать отверстия в стене. Они бывают с бортиком и без него. Бортик необходим для контроля глубины вхождения крепежа. Форма головки преимущественно скрытая.

Фото — пластиковый Дрива

Также классификация производится по материалу. Для установки гипсокартона используются:

Металлические являются наиболее практичными, но и дорогими. Они выдерживают большие нагрузки (в среднем такие дюбеля рассчитаны на вес гипсокартона до нескольких сотен килограмм). Многие производители дополнительно обрабатывают металл специальными соединениями от коррозии.

Пластиковые и нейлоновые – это более современные варианты, которые изготавливаются из соединений пластика. Они более доступные, легкие и не поддаются ржавлению. Но при этом имеют меньшую механическую стойкость, чем металлические. К тому же у них более низкий порог нагрузок.

Технические характеристики и размеры дюбелей

Чтобы выбрать дюбель-саморез для влагостойкого и обычного гипсокартона, нужно учесть размер его ножки (длину) и диаметр головки. Помимо этого выбор нужного крепежа зависит от типа материала стены.


металлические варианты молли и дрива для гипсокартона, дюбель-гвоздь для крепления HL

В современном строительстве существует множество способов крепления элементов и конструкций между собой. Для фиксации тяжелых деталей был придуман дюбель. Для каждого материала есть свои дюбели. Так, для пустотелого гипсокартона нельзя использовать элементы, подходящие для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, нельзя не вспомнить об основном креплении – дюбеле. На свежесозданную гипсокартонную перегородку с помощью шурупа или шурупа можно повесить фоторамку или небольшую картину, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например телевизор на вращающемся креплении или навесной шкаф, нужно использовать специальные крепления. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный объект останется неподвижным на своем месте. Для разных типов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Могут различаться по диаметру и длине. Есть правила, которые регламентируются ГОСТ 28457-90. Именно он определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки шурупа.

В отличие от других крепежей крепежи, которые предназначены для гипсокартона, изготавливаются из качественного металла или пластика и имеют гарантированную фиксацию изделия к гипсокартону. Для полной фиксации застежки снабжены очень важным элементом – рукавом, который можно сложить только в полной пустоте. В любых других условиях гильза работать не будет.

Для прочного крепления элемента к гипсокартону необходимо знать нагрузку, которую может выдержать этот крепеж. Для уточнения этой информации необходимо знать только диаметр и длину застежки.

В «бытовых условиях» обычно бывает три вида нагрузки: горизонтальная, вертикальная, динамическая.

  • Горизонтальная Нагрузочная характеристика полок, картин. Крепеж подбирается в зависимости от веса изделия (6-10 мм) и материала основания (30-50 мм для гипсокартона).
  • Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепеж должен входить в стену не менее 40 мм, а в потолок не менее 60 мм.
  • Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного инвентаря. В этом случае необходимы вибростойкие крепления.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Есть некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

  • дюбели одного типа, но изготовленные из разных материалов, например: пластика или металла, отличаются только весом, который они могут выдержать;
  • Для крепления на листовой материал необходимо выбрать правильный тип крепления, при котором втулка плотно прижимается к листу.

Как использовать?

Существует классификация дюбелей по различным признакам.

По способу крепления выделяют дюбели:

  • крепятся к поверхности за счет силы трения;
  • с различными формами дюбелей и оснований.

Дюбель ввинтить в стену двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо просверлить в стене отверстие сверлом большего диаметра, затем установить дюбель (распорный, гвоздевой, универсальный) и зафиксировать необходимую деталь шурупом. Таким способом, например, можно своими руками прикрепить полку или кронштейн для телевизора. Для установки пластиковых дюбелей в комплекте предлагается специальная насадка-бита.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей необязательной частью должно проходить через «пустое» сечение. Обычно этот метод используется при креплении фасадов, крыш, утепления.

По способу установки различают дюбели:

  • забиваемые молотком;
  • прикручивается специальным строительным пистолетом.

Для производства дюбелей используются различные материалы.

  • Пластмассы, включая полипропилен или нейлон.
  • Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуру до -40 С. Минус: появление трещин.
  • Полипропилен. В отличие от полиэтилена обладает большей прочностью и износостойкостью. Выдерживает температуру до +140 С, но все равно теряет целостность корпуса.
  • Полиамид или нейлон. Стойкий материал, который отличается особой виброустойчивостью, практически не изнашивается и малочувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
  • Металл, включая алюминий и нержавеющую сталь. Не деформируется, имеет повышенную износостойкость и несущую способность. Если металл, из которого изготовлен дюбель, только оцинкованный – подвержен коррозии. Крепежи из латуни или титанового сплава очень дороги, поэтому используются только в особо взрывоопасных зонах.

Гипсокартон — материал хрупкий, пустотелый, относящийся к категории мягких. При сверлении необходимо действовать осторожно. Нельзя использовать режим перфорации — это может повредить целостность листа.

Типы и характеристики

Бабочка

Застежка-бабочка изготавливается из металла или полипропилена и имеет два «сплющенных» в противоположные стороны крылышка, препятствующих проворачиванию шурупа. Применяется для фиксации изделий с малым весом: картины, светильники. Одноразовые — повторное использование невозможно. Возможен демонтаж изделия.

Для установки дюбелей-бабочек прижмите боковые элементы к центру. и аккуратно молотком вбейте их в гипсокартонный лист. При установке дюбеля крылья «расплющиваются» с другой стороны гипсокартона, равномерно распределяя вес подвесного элемента по поверхности. После этого можно затянуть винт.

Стандартные размеры такого анкера 8/28 и 10/50. Для первого варианта подойдет винт на 3,5/35 мм, для второго – 3,5/55мм. Бабочка размером 10/50 мм выдерживает до 24 кг. Для полного раскрытия вам понадобится шуруп, который имеет длину не более 55 мм.

Изготовлен из пластика. Продается в сложенном виде.

Зонт

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепления люстры к гипсокартону. Не получается демонтировать.

В установленном виде выглядит как обычный зонт. Вставьте закрытый дюбель в просверленное отверстие. Благодаря встроенной пружине, достигающей свободного места, он раскрывается внутри ГКЛ.

Выдерживает нагрузку до 35 кг.

Молли

Один из дорогих вариантов дюбелей, который относится к категории «распорных». Подходит не только для гипсокартона, но и для натяжных потолков. При установке дюбель зажимает лист гипсокартона между передней и задней частями. Этот дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Преимущество его в том, что нет необходимости в саморезах: Все необходимые детали в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и вдавить его сбоку, чтобы оба зуба сомкнулись в гипсокартоне. Затем нужно просто вкрутить верхний элемент дюбеля так, чтобы задний конец плотно прижался к листу.

Изготавливается только из металла.

Driva

Самый простой в использовании, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Дрива по внешнему виду напоминает улитку и закручивается обычной отверткой до упора. Для облегчения ввинчивания можно, но не обязательно просверлить отверстие диаметром 6 мм. За счет плотного ввинчивания в сердцевину лист выдерживает нагрузку до 25 кг. Для дюбеля дрива необходимо подобрать правильную длину шурупа, который впоследствии также будет вкручиваться в дюбель с помощью отвертки. Такой болт, попадая в пустоту, закручивается в узел, позволяющий повесить на него нечто подобное по весу до кухонного шкафа.

Может быть как металлическим, так и нейлоновым.

Ножки

Эта застежка изготовлена ​​из металла. Он имеет два заостренных конца с треугольными пластинами, которые на профессиональном языке называются ножками. В комплекте есть винт.

Дюбель-гвоздь

Второе название этого элемента ДБМ (дюбель быстрого монтажа). Не требует специальных навыков и дополнительных усилий для установки. В нем нет винтовой части. Не предполагает последующего демонтажа. Дюбель вставляется в соответствующее его размеру отверстие, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежный за счет того, что при установке выдвигается сразу в трех направлениях.

Гвозди делятся на два подвида: с шляпкой в ​​виде грибка и потайной шляпкой. Они отличаются высотой доски. Дюбель с грибком надежно прижимает элементы. На примере монтажа тяжелых плинтусов можно доказать, что скрытая заглушка не обеспечит необходимой фиксации дюбеля.

Химический анкер

Представляет собой капсулу с клеевой жидкостью. В комплексе имеется сетчатый рукав, позволяющий крепить элемент даже непрофессионалу.

Двойной дюбель для гипсокартона

Для двойного гипсокартона используйте специальные крепления. Имеют наконечник-сверло, что позволяет свободно скручивать его в двойной лист.

Кроме них есть еще самоустанавливающийся дюбель, планки и другие виды.

Производители

На строительном рынке также представлены дюбели для гипсокартона, названные в честь фирм-производителей.

Fischer ПД и ПДС

Нейлоновая заглушка округлой формы. Продольные ребра не допускают поворота. Во время затягивания винта его конический хвостовик входит в пластиковую втулку, заставляя крылья открываться. Выдерживает до 15 кг.

Кнауф-Хартмут (Knauf-yomut)

Сенсация в области крепежных изделий. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого анкера состоит из металлического П-образного стержня, стопорной втулки и двух пластиковых направляющих.

Для установки необходимо просверлить отверстие не менее 13 мм , ввести планку и выровнять направляющие. Затем вставьте пластиковые втулки через обе направляющие до упора, затем разведите их в разные стороны и снимите. Таким образом, в гипсокартоне надежно фиксируется планка, в которую впоследствии вкручивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 — 5,0 мм и минимальной длиной 30 мм. Название крепежа говорит само за себя: для установки нужен только молоток. Во время забивания в стену дюбель сам расклинивается и не скатывается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбеля сильно различаются.

Обязательно узнайте страну производителя крепления у продавца, ведь от этого зависит безопасность.

Наконечники

  • Перед началом работ необходимо узнать характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
  • В зависимости от характеристик дюбелей выберите тот, который подходит для вашей конкретной ситуации.
  • Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или сломать дюбель внутри листа.
  • Предметы массой до 5 кг (картины, фоторамки) можно крепить к гипсокартону и без дюбелей — на шуруп, при этом обращая внимание на сохранение целостности листа.
  • Обязательно контролируйте силу закручивания — можно пробить гипсокартон насквозь.
  • Просверлите лист обычным сверлом меньшего диаметра. Так вы избежите перекоса при вкручивании дюбелей.
  • Необходимо правильно рассчитать вес одного дюбеля и не превышать это значение. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
  • Если гипсокартон облицован кафельной плиткой или плиткой – воспользуйтесь специальной насадкой и просверлите отверстие, равное диаметру дюбеля.
  • Длина отверстия в гипсокартоне должна превышать размер шурупа на 5 мм.
  • Обязательно очистите отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
  • Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль. Найти его на обратной стороне листа поможет обычный магнит.

Если по какой-то причине вы не знаете, какой материал основания перед вами, то вы можете проверить это пробным сверлением. Если из отверстия начнет высыпаться мелкая фракция пыли, похожая на пыль, убедитесь, что вы имеете дело с гипсокартоном.

        О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.

        Инструкции по созданию дюбеля

        Инструкции по созданию дюбеля

        Возможна доставка к Рождеству и праздникам. Восточное побережье до 14 декабря и западное побережье до 18 декабря. (5-129)

        • Купить наборы грибов (4-152)
        • Мы

         Твердая древесина для использования Полутвердая древесина для использования  Древесина не для использования
         Все цвета дуба и желто-коричневого дуба  Ива Редвуд
        Мадроне Хлопковое дерево Кедр
        Мансанита  Тополь  Пихта
        Большинство фруктовых деревьев  Ясень Сосна (хвойные)
        Ольха  Другие не упомянутые  Кипарис
        Клен    можжевельник
        Залив
        Эвкалипт
        Вяз
        Другие не упомянутые
        Другие не упомянутые
