В данной статье мы постараемся выяснить, что же такое электрическая схема, и каково ее назначение.

В общепринятом выражении схемой можно назвать документ, включающий в себя составные части какого-либо устройства (изделия), а с помощью условных обозначений на схемах наглядно показываются связи между этими составными частями.

Электрическая схема – это своего рода тот же документ, где обозначены электрические связи между составными частями электроустройства. Т.е. главное назначение электрической схемы – это понятие принципа работы того или иного электроустройства или электроцепи.

Наличие электросхемы дает возможность:

• выполнять монтаж (сборку) установки (цепи) в соответствии с схемой;
• осуществлять сверку со схемой при монтаже (для исключения ошибок) и пусконаладочных работах;
• выполнять диагностику и устранять неисправности при ремонтных работах.

Электрические схемы можно разделить на несколько типов. В зависимости от типа схемы, технические сведения об устройстве и принципе его работы могут быть полными или общими.

Содержание

1. Типы электросхем
2. Структурная электрическая схема
3. Функциональная электрическая схема
4. Принципиальная электрическая схема
5. Монтажная электрическая схема
6. Другие типы электрических схем

Содержание

Типы электросхем

• структурные;
• функциональные;
• принципиальные;
• монтажные.

Существуют строгие нормативы, регламентирующие выполнение (черчения) электрических схем. На сегодняшний день таким документом является ГОСТ 2.702-2011, он обязателен для всех типов электросхем.

Структурная электрическая схема

Данная электросхема дает представление о принципе действия устройства (электроустановки) и об основных его функциональных узлах (частях) лишь в общих чертах.
Работа над проектом, чаще всего, начинается именно с этой схемы. Изображение функциональных узлов (частей) выполняется в виде прямоугольников или условных графических изображений. Их реальное расположение при этом не принимается во внимание. Связи между узлами изображаются линиями, а направление протекания электрических процессов – стрелками на этих линиях. Так же на схеме указывают технические параметры функциональных частей в виде поясняющих надписей.

структурная электрическая схема

Функциональная электрическая схема

Электросхема очень похожа на структурную схему. Основное отличие заключается в том, что функциональная схема более детально показывает принцип работы устройства (изделия, установки).
На данной электрической схеме досконально показываются происходящие процессы между функциональными узлами (частями).

функциональная электрическая схема

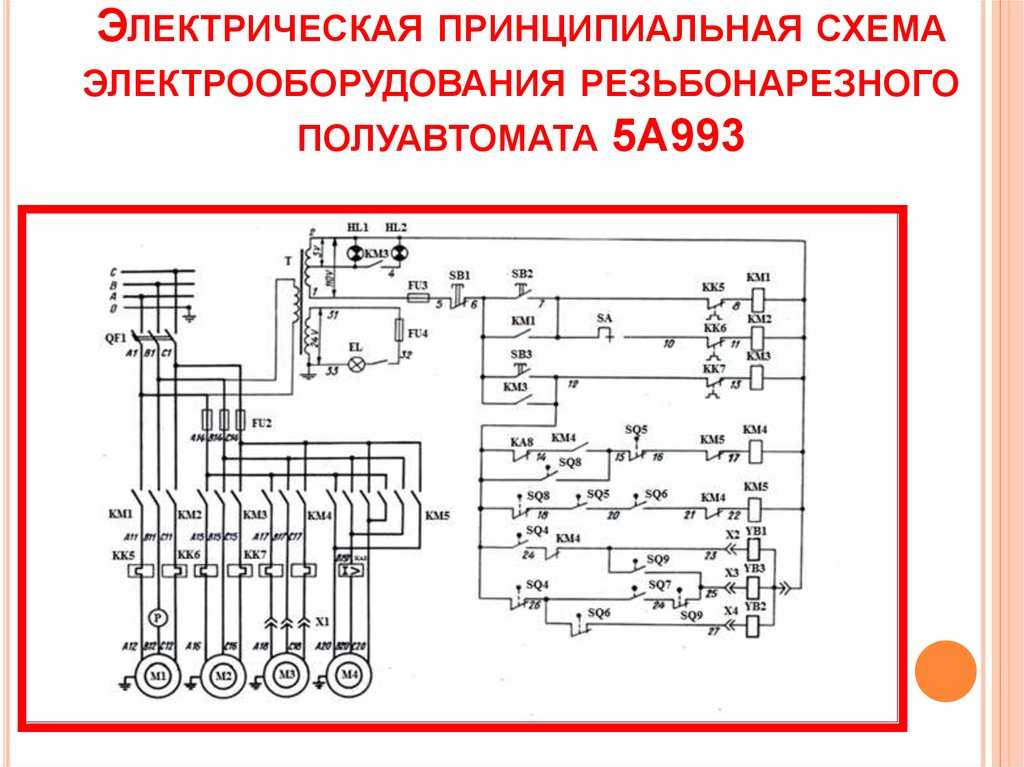

Принципиальная электрическая схема

Это самая распространенная электрическая схема из всех типов схем, она дает наиболее полное представление о работе всех электроцепей установки. На ней показываются все электрические и магнитные связи между функциональными частями и компонентами электроустановки. Принципиальная электросхема может быть как общей, так и однолинейной. Однолинейная схема проста по восприятию и очень широко применяется в электроэнергетике.

принципиальная электрическая схема

Монтажная электрическая схема

Данная электросхема показывает реальное расположение узлов и агрегатов электрической установки, а также связи между ними (электрические кабели и провода). В монтажной схеме применяется буквенно-цифровое обозначение всех элементов электрической цепи (электрические аппараты, соединения и т.д.) и нумерация проводов и кабелей. После монтажа электроустановки (электроцепи) эта нумерация сохраняется и наносится на провода посредством бирок или цифровых маркеров. Схема используется для непосредственного производства работ или для изготовления изделия.

Монтажная схема иногда носит другое название – схема соединений или схема подключения.

монтажная электрическая схема

Другие типы электрических схем

Стоит отметить, что существует еще несколько типов электросхем. Поговорим о них вкратце.

Топологическая схема (схема расположения) – показывается расположение составных частей (элементов) электроустройства. Также на схеме может указываться расположение устройства или объекта на местности (например, подстанции). Для лучшего восприятия топологическая схема часто выполняется в виде трехмерной модели. Расположение составных частей на схеме соответствует действительному расположению частей объекта в конструкции или на местности.

Мнемоническая схема – такой тип схемы выполняется в виде плаката, на котором показывается реальное состояние коммутационных аппаратов (их действующее положение) на управляемом ими объекте. Основное применение таких схем – диспетчерские пункты на объектах электроэнергетики. Значение мнемонических схем постепенно снижается благодаря повсеместному внедрению компьютеризированных систем управления контролем и сигнализацией.

Кабельные планы – это схема (чертеж) расположения электрических кабелей и проводов с указанием их маркировки.

Сама по себе электрическая схемы мало что дает, если человек не умеет ее правильно читать. О том как правильно читать электрические схемы можно узнать здесь. Особенно это относится к электрическим принципиальным схемам – такие схемы бывают весьма сложными и громоздкими и на их изучение может понадобиться много времени.

Чтобы читать принципиальную схему необходимо знать и понимать принцип действия отдельных приборов, элементов, аппаратов и узлов. Разобравшись в том, как связаны между собой все эти части схемы, можно понять как, собственно, функционирует схема. Другими словами, зная основы построения схем и разбираясь в протекающих там электрических процессах, можно научиться понимать, как работает электроустановка и другое электрооборудование, не пользуясь при этом специальным описанием (мануалом).

Что такое электрическая схема? — Балтийская ЭлектроКомпания

Если планируется капитальный ремонт в квартире или офисе необходимо разработать проектную документацию. В пакете обязательно будут листы, связанные с электричеством — монтажные, принципиальные и функциональные.

Что такое схема электрической цепи, для чего она используется?

Прежде чем покупать лампочки, розетки и счетчики, будущую систему надо продумать, получив ответы на вопросы:

• Какие элементы нужны для реализации требований;
• Как надо соединить компоненты между собой;
• Где и как будут смонтированы счетчики, розетки и выключатели.

Дизайнеры рисуют красивые картинки, которые дают общее представление о помещении после ремонта, но работать по таким эскизам невозможно. Инженерный подход заключается в создании набора чертежей с различными уровнями детализации.

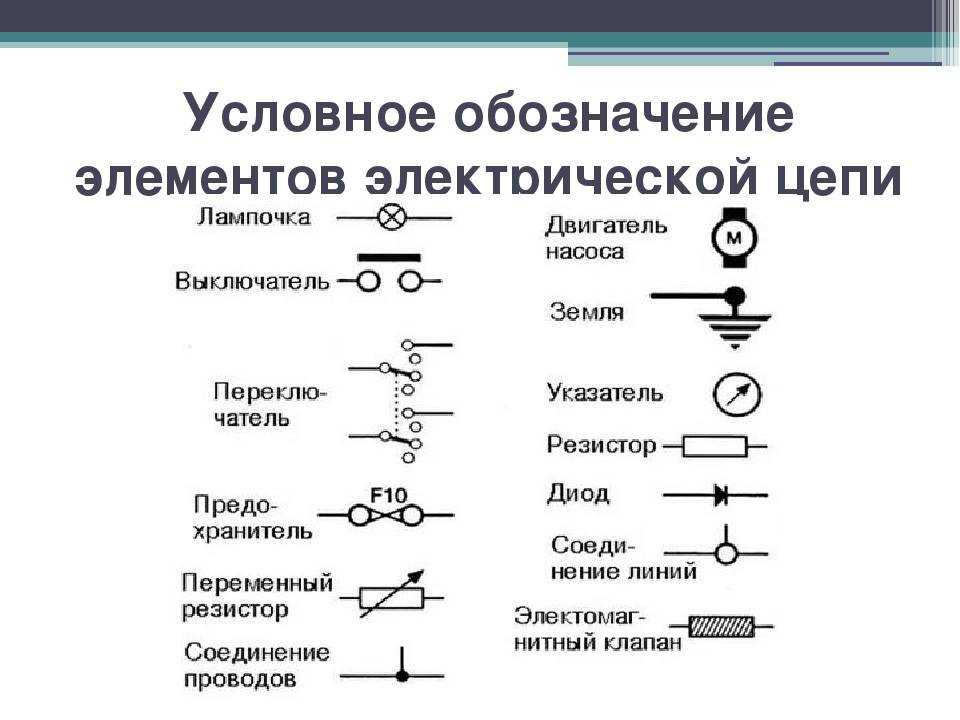

Все компоненты будущей цепи изображают на электрической схеме с помощью условных обозначений, что позволяет увидеть всю конструкцию в целом. Благодаря набору чертежей легко разделить работы по специальностям — сметчик готовит спецификацию, электромонтажник собирает щиток, строители прокладывают гофру и устанавливают подрозетники.

Детали показывают на электрической схеме с помощью значков, а соединительные провода – линиями, что помогает понять связи элементов, а после сделать правильные соединения при монтаже.

Чтобы чертеж могли прочесть прорабы, монтажники и рабочие, его оформляют по единому стандарту конструкторской документации (ЕСКД). Из чего состоит электрическая схема? Лист типового формата содержит рамку и штамп, в которых вписаны названия изделия, тип, кодовое обозначение, ссылки на другие листы. Собственно электрическая схема состоит из условных графических обозначений элементов, для чего нужен каждый из них — пояснит соответствующий ГОСТ.

Виды электросхем

Декомпозиция — главный принцип инженерной работы, подразумевает продвижение от общего к частному, от общих набросков к деталям. Это позволяет передать в графическом виде общие принципы функционирования системы, а также пояснить подробности — вплоть до точек соединения проводов и пространственного расположения элементов. Таким образом в каждый момент времени для каждого вида работ будет использоваться свой чертеж.

Структурная электрическая схема

Данный чертеж дает общее представление об устройстве энергосистемы и показывает ее основные элементы – трансформаторы, рубильники, приборы учета и защиты.

Функциональная электрическая схема

Показывает крупные функциональные блоки и общие соединения без углубления в детали. Цель — объяснить физические процессы, протекающие в системе. Например, ввод высокого напряжения через рубильники и разрядник, понижение напряжения до 220 В, контроль перенапряжения, автоматы защиты.

Принципиальная электрическая схема

Этот подробный чертеж включает в себя все элементы, которые будут использованы при изготовлении системы, разъемы, гнезда и контакты, линии соединений между ними. Карта используется при сборке системы, диагностике и ремонте.

Монтажная электрическая схема

Показывает конструкционные элементы в том виде, как они будут смонтированы в щитке или шкафу, включая взаимное расположение корпусов и кабельных вводов. Монтажная карта используется при сборке системы и коммутации элементов, позволяет мастеру сопоставить чертеж с реальным блоком.

Как правильно читать электрические схемы

Чертеж — это язык, на котором разговаривают инженеры. Его необходимо знать, чтобы начать читать электрические схемы. Словарем и разговорником в данном случае выступает стандарт, который задает виды и типы чертежей, что определяет каждый из них.

Помимо языка символов существуют общие принципы построения чертежей. Для принципиальных и функциональных графиков — прохождение сигнала слева от входа, направо к выходу.

Монтажные чертежи отражают физическое расположение компонентов. Для электрошкафа — порядок установки пакетников и УЗО на рейку, для квартиры — поэтажный план с расположением розеток и светильников. Сборку принято начинать с коммутации цепей фазы, нулевые провода соединяют на общую шину.

Электрическая схема составляется по ГОСТ, каждый элемент изображается символом, значение которого надо запомнить. Сплошные линии определяют связи элементов между собой, точки показывают места физического соединения контактов.

Помощь схемы в подключении сети

Важность использования графических изображений при подключении сети очень высока.

Даже если домашний мастер устанавливает один выключатель, не следует путать фазовый и нулевой проводники.

Проекты для более сложных конструкций разрабатывают профессиональные мастера, выполняющие электромонтажные работы.

На подобной электрической схеме изображают, что будет в цепи:

• Лампы, розетки, счетчики и УЗО;
• Устройства, которые могут работать;
• Источники электрической энергии.

Кроме того, показаны соединительные провода и кабели. Иногда готовый чертеж помещают непосредственно в щиток, чтобы вызванному ремонтнику не пришлось прозванивать цепи.

Другие статьи:

Поделиться

Интерпретация электрических схем | Сеансы ланчбоксов

Помощь

• Различие между различными типами символов
• Объяснение основных правил чтения схем
• Просмотр примеров электрических схем

Электрические и электронные системы представлены в виде схем или схем.

Основные типы визуального представления:

• Графическое изображение
• Компоненты
• Блок-схемы
• Схемы схем
• Схемы электрических соединений

Работа чертежника состоит в том, чтобы создать схему так, чтобы она была «электрически» правильной. Не менее важно, чтобы схема была приятной для глаз и легкой для понимания.

Принципиальная или электрическая схема, показывающая, как компоненты соединены, необходима для правильного поиска и устранения неисправностей.

Не зная, какой компонент представляет символ или как этот компонент работает, трудно понять работу устройства и, следовательно, отремонтировать его.

Существует несколько национальных и международных стандартов символов:

• Стандарт ANSI Y32 (также известный как стандарт IEEE 315)
• Стандарт IEEE 91/91a
• IEC Std 60617 (также известный как британский стандарт BS 3939) 90 006
• Русский Стандарт ГОСТ 2.755-87
• Австралийский стандарт AS 1102

Некоторые дизайнеры используют программы для создания схем с библиотеками, которые не соответствуют ни одному из этих стандартов.

Все символы компонентов и устройств обычно сопровождаются индексом компонента и значением или номером детали.

Метки расположены рядом с их компонентом.

Для некоторых компонентов может потребоваться дополнительная информация, такая как приложение, местоположение или индексация выводов.

На составных узлах или модулях каждая клемма будет иметь специальную этикетку, описывающую ее функцию.

Вот некоторые обозначения проводов и жгутов, обычно используемые на схемах Caterpillar:

Компоненты на схеме расположены так, чтобы было понятно назначение цепи, а не отображалось фактическое физическое расположение компонентов относительно друг друга.

Схема выложена, чтобы показать функцию схемы, обычно с последовательностью входа и выхода слева направо.

Простые схемы IES будут иметь положительную линию питания вверху и отрицательную (или заземляющую) линию внизу схемы.

Для схем NEMA положительная линия будет слева, а отрицательная — справа.

Станьте участником, чтобы получить немедленный доступ к остальной части этого урока и всему другому полезному контенту LunchBox Sessions.

Присоединяйтесь

Уже вступил? Авторизоваться
Не готовы присоединиться? Вернуться к меню.

Надеемся, вам понравилось

Интерпретация электрических схем

Загрузка

Вакуумное давление

Давление на сливе

Низкое давление

Среднее давление

Высокое давление

Земля/общий

Минимальное напряжение

Среднее напряжение

Максимальное напряжение Напряжение

Магнитное поле

Проверьте консоль

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Большинство оборудования для визуализации работает от электричества. Устранение неполадок и надлежащим образом выполнять техническое обслуживание этого оборудования, вы должны иметь базовые знание электричества и умение читать электрические схемы. Вам следует потратьте несколько минут на изучение

Таблица All-1.-Таблица устранения неисправностей для электрических плит

электрические схемы, прежде чем приступать к поиску и устранению неисправностей; это упрощает задача локализовать неисправность. Когда схема не работает, вы должны использовать Логическая диаграмма подходит для локализации неисправности. Метод проб и ошибок поиск неисправности в цепи неэффективен и занимает много времени. Если вы не обучались электричеству, вам следует прочитать «Электричество военно-морского флота и Модули серии Electronics Training Series (NEETS), особенно модули 2, 3 и 4. Если вы уже обладаете знаниями о чтении диаграмм, модули NEETS могут помочь вам «встать на ноги». Как только вы разберетесь в электрических схемах, знайте предписанные процедуры технического обслуживания и устранения неисправностей, а также может использовать вольтметр, вы должны быть в состоянии проанализировать и найти большинство неисправных электрических компоненты оборудования для обработки изображений.

При работе с электричеством моряки обычно обращаются ко всем электрическим диаграммы как «схемы». Однако это неверно. Схема – это определенный тип диаграммы со своими характеристиками и с определенным цель.

Каждая из различных диаграмм имеет определенную цель и имеет отличительные черты, которые отличают его от других. Эти схемы могут использоваться для следующих целей: изучить работу конкретной системы; найти компоненты системы идентифицировать компоненты системы трассировать цепь Устранение неполадок оборудования Ремонт оборудования Иллюстрированная диаграмма

Самой простой из всех диаграмм является наглядная диаграмма. Наглядная диаграмма представляет собой изображение или эскиз компонентов конкретной системы и проводки между этими компонентами. На этой упрощенной диаграмме компоненты идентифицируются, даже если вы не знакомы с их внешним видом. Этот тип диаграммы не показывает физическое расположение компонентов или способ маркировки проводки или маршрутизированный. Однако он показывает вам последовательность, в которой компоненты подключен (рис. All-1). Изучив наглядную схему, следует распознавать компоненты и то, как они связаны друг с другом.

Рисунок AII-1-Иллюстрированная схема узла насоса.

Изометрическая диаграмма

Изометрическая диаграмма предназначена для того, чтобы помочь вам найти компонент внутри система. На диаграмме этого типа показаны контуры процессора, принтера или другое оборудование. В схеме различные компоненты системы рисуются в соответствующих (или относительных) местах. Изометрическая схема также показаны соединительные кабели, идущие между компонентами (рис. All-2).

Блок-схема

Блок-схема (рис. All-3) представляет общее описание системы и его функции. Этот тип диаграммы часто используется с сопроводительным текстом. материал. На блок-схеме показаны основные компоненты системы и взаимосвязи этих компонентов. Все компоненты показаны в виде блоков и каждый блок помечен для целей идентификации.

Однолинейная схема

Однолинейная схема (рис. АII-4) используется в основном для тех же целей как блок-схема. Когда однолинейная схема используется с текстовым материалом, он дает вам общее представление о компонентах и ​​их функциях в системе.

Есть два основных различия между однолинейной схемой и блок-схемой. диаграмма. Первое отличие состоит в том, что на однолинейной схеме используются символы, а не помеченные блоки для представления компонентов. Во-вторых, однострочный схема такова — все компоненты показаны одной линией.

нет

Рисунок АII-2.-Изометрическая схема подключения холодильника.

соединений для выбранных компонентов на однолинейной схеме, т.к. находятся на блок-схеме. Однолинейная диаграмма представляет собой упрощенный тип диаграммы. и должен использоваться в первую очередь для понимания, в общих чертах, функции каждого различных компонентов общей системы.

Принципиальная схема

Схематическая диаграмма (рис. All-5) использует графические символы, чтобы показать как электрические компоненты и функциональная организация цепи. Вы можете использовать схематическая диаграмма для отслеживания цепи и ее функций без учета фактический физический размер, форма или расположение составных устройств или частей. А Схематическая диаграмма наиболее полезна для изучения общей работы системы.

Рисунок All-3-Block диаграмма.

Схема подключения

Схема подключения (рис. All-6) представляет собой подробную схему каждой цепи установка, показывающая всю проводку, разъемы, клеммные колодки и электрические или электронные компоненты цепи. Он также идентифицирует провод по номер провода или цветовой код. Схемы подключения используются для поиска неисправностей и ремонта электрические или электронные схемы.

Схематическая диаграмма, рассмотренная ранее, должна использоваться для определения место, где неисправность в цепи может быть при возникновении неисправности. Однако на принципиальной схеме не показаны клеммы, точки подключения, и так далее по схеме. Таким образом, вы должны использовать принципиальную электрическую схему для определите, где в цепи нужно проверить напряжение или сопротивление.

Схема клемм

Схема клемм полезна при подключении проводов к клеммным колодкам, реле, переключатели и прочее

Рисунок AII-4.
