Электрический тёплый пол своими руками: устройство, схема, технология укладки
Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.
В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический пол собственными руками.
Содержание статьи:
- Электрические полы и их разновидности
- Кабельная система отопления
- Особенности работы и устройства
- Монтаж электрического пола в стяжке
- Электрический пол на основе термомата
- Принцип действия и сооружения
- Монтаж тепловых матов
- Специфика пленочного пола
- Процесс укладки инфракрасной системы
- Несколько полезных советов
- Теплый пол стержневого типа
- Тонкости работы и организации
- Нюансы монтажа и подключения
- Выводы и полезное видео по теме
Электрические полы и их разновидности
В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.
По способу производства их делят на 4 типа:
- Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
- Нагревательные маты. Представляет собой кабель на монтажной сетке.
- Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
- Стержневой. Состоит из последовательно соединенных карбоновых стержней.
Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.
Галерея изображений
Фото из
Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных
Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам
В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах
Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее
Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы
Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором
Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат
Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта
Электрическая система напольного обогрева
Подготовленная у установке система
Укладка электрополов в квартирах и офисах
Устройство электрической системы под плиткой
Укладка ламината над инфракрасным полом
Сооружение кабельного обогрева
Электрические маты в организации теплых полов
Пленочный инфракрасный обогрев
Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.
Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом
С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.
Кабельная система отопления
Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.
Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия
Особенности работы и устройства
В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.
Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.
Монтаж электрического пола в стяжке
Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.
Галерея изображений
Фото из
Перед сооружением системы напольного обогрева убирают основание. При необходимости ремонтируют, затем начисто убирают пыль и мусор
Подготовленное основание выравнивают полимерной самонивелирующейся смесью или песчано-цементным раствором
После отвердевания выравнивающего слоя на него настилают подложку, выполняющую функцию гидроизоляции и теплоизоляции
На подложку укладывают арматурную сетку, которая защитит стяжку от растрескивания, обеспечит ей жесткость и послужит направляющей конструкцией для электрокабеля
К арматурной сетке электрокабель крепится отрезками гибкой монтажной полосы, монтажными скобами или обычной проволокой
Для управления электрическим теплым полом на стене располагают терморегулятор, к которому подключают электрокабель и датчики температуры
После подключения устройств к терморегулятору проверяют работоспособность системы. Если все в порядке, заливают ее цементной стяжкой
Дождавшись отвердения второго слоя стяжки, приступают к укладке напольного покрытия, которая проводится обычным способом
Этап 1: Уборка основания перед устройством системы
Этап 2: Выравнивание основания под теплый пол
Этап 3: Укладка теплоизоляционной подложки
Этап 4: Сооружение армирующей сетки
Этап 5: Крепление электрического кабеля к арматурной сетке
Этап 6: Установка устройства управления на стену
Этап 7: Заливка стяжки поверх электросистемы
Этап 8: Укладка напольного покрытия
Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.
Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.
По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.
Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.
Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.
Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии
Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.
Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.
После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.
После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.
В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.
Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка
Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.
В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения

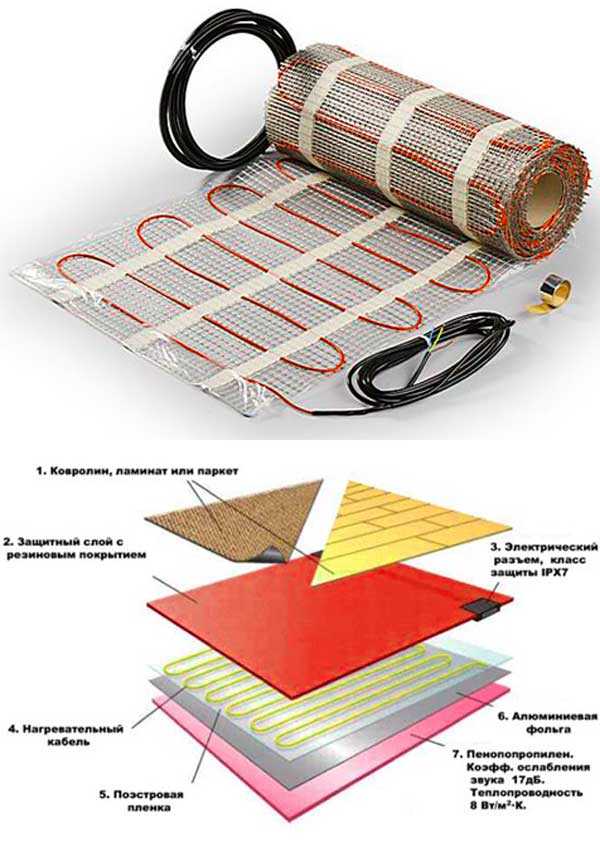

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.
Галерея изображений
Фото из
В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор
Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля
По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам
Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие
Шаг 1: Устройство стяжки по основанию
Шаг 2: Укладка матов по отвердевшей стяжке
Шаг 3: Заливка стяжки по электрическим матам
Шаг 4: Устройство напольного покрытия
Специфика пленочного пола
В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.
Известны 2 вида такой пленки для пола:
- Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
- Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.
Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.
Теплый инфракрасный пол имеет ряд преимуществ.
К ним относится:
- несложный и быстрый монтаж;
- небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
- возможность исключения такого рабочего момента, как заливка стяжки;
- отсутствие влияния на влажность в помещении;
- антиаллергический эффект;
- сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
- ионизация воздуха;
- легкий демонтаж в случае необходимости;
- высокая надежность.
Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.
Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку
Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.
Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.
Процесс укладки инфракрасной системы
Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.
Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.
Галерея изображений
Фото из
Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением
Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем
«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем
Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке
Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора
По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях
Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы
Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие
Этап 1: Раскрой карбоновых полос для укладки
Этап 2: Изоляция токоведущей шины
Этап 4: Заклеивание скотчем края инфракрасной полосы
Этап 4: Формирование углублений для клемм
Этап 5: Укладка фольгированной гидроизоляции
Этап 6: Сборка электрического пленочного пола
Этап 7: Проверка ИК пленочного пола на работоспособность
Этап 8: Укладка напольного покрытия поверх системы
Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.
Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.
Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.
Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.
Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.
Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.
Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.
Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем
Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.
Несколько полезных советов
Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.
Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:
- Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
- Пленку в свернутом виде в сеть подключать нельзя.
- Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
- В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
- Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
- Ходить по готовому полу в обуви нельзя.
Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.
Теплый пол стержневого типа
Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.
Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие
Тонкости работы и организации
В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.
Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.
Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю
Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.
Нюансы монтажа и подключения
Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.
Галерея изображений
Фото из
Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы
Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы
Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола
Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку
Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие
Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем
По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе
После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия
Этап 1: Укладка стержневого пола на подложку
Этап 2: Фиксация карбоновой системы скотчем
Этап 3: Формирование соединений пола с проводкой
Этап 4: Подготовка термодатчика стержневого пола
Этап 5: Вырезка отверстий в теплоизоляционной подложке
Шаг 6: Фиксация положения датчика
Этап 7: Проверка работоспособности собранной системы
Этап 8: Заливка стяжки поверх карбонового стержневого пола
Процесс состоит из 8 последовательных шагов:
- подготовки основы;
- укладки теплоотражателя;
- монтажа стержней;
- соединения между собой полос;
- подсоединения силового кабеля;
- подключения конструкции к терморегулятору;
- подключения термодатчика;
- заливки стяжки или монтаж финишного покрытия плиточного типа.
Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.
На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².
Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов
Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.
В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.
О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.
Выводы и полезное видео по теме
Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:
Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:
Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:
Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.
А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
как уложить, как делают самостоятельно от электричества электро теплый пол
Содержание:
Основные виды
Укладка нагревательного кабеля
Теплоизоляция
Тепловой кабель
Специфика сборки греющих матов
Монтаж электрических термоматов
Укладка инфракрасной пленки
Итоги
Видео
Было время, когда теплые полы воспринимались исключительно, как признак состоятельности хозяев жилища. В дальнейшем они настолько распространились, что на сегодняшний момент встречаются в каждом втором доме: особенно это касается электрических систем.
Основные виды
Преимущество электрических теплых полов заключается в их универсальности. Благодаря этому их можно применять не только в частных домах, но и в квартирах. Что касается водяных контуров, то в многоквартирных зданиях их использование запрещено, за исключением тех случаев, когда они включены в изначальный комплекс отопления.
Главным критерием для классификации электрических полов выступает тип нагревательного элемента:
- Нагревательный кабель
- Нагревательные маты.
- Инфракрасная пленка.
Сложнее всего решить задачу, как сделать электрический теплый пол, в случае с кабельными полами. Для этого требуется обустройство бетонной стяжки, в которую погружается провод. Оснащать такими системами вторичное жилье достаточно проблематично. Для этого требуется разрешение управляющего предприятия и расчет нагрузок на несущие стены с учетом толщины бетонного пола. Непосредственные работы требуют значительного мастерства, во избежание разрушений конструкций.
Квартиры вторичного фонда практичнее всего оснащать термоматами – так называют пленочный электрический пол. Конструкция состоит из тонкого кабеля, соединенного с сеткой в определенном порядке. Все, что потребуется – расстелить полотно по поверхности и пола и включить в розетку. Для этого приспособления характерна абсолютная безопасность, стойкость к механическим повреждениям и низкая вероятность утечки электричества. Поверх греющих матов допускается укладка таких строительных материалов, как ламинат, паркет или линолеум. Читайте также: «Как стелить паркет своими руками – советы и секреты».
Если есть желание обзавестись электрическим теплым полом, а практический опыт, как уложить электрический теплый пол своими руками отсутствует, лучше всего сделать выбор в сторону инфракрасной пленки. Она работает так, как термоматы. При этом токопроводящие полоски находятся не сверху крепежной основы, а внутри него. Это обеспечивает быстрый и безопасный прогрев окружающего пространства. Такую пленку разрешается оставлять в неприкрытом виде, однако наличие ламината или ковролина выглядит предпочтительнее.
Укладка нагревательного кабеля
Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание. С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы. Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.
Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника.
На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется. Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.Теплоизоляция
Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.
Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны). Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.
Тепловой кабель
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
По окончанию всех подготовительных мероприятий переходят к укладке кабеля. Лучше всего начинать от терморегулятора, используя ранее составленную схему расположения греющих витков. Кабель расстилают поверх монтажной ленты и крепят специальными клипсами. По завершению процедуры проводится установка датчика температуры и коммутация готовой системы с терморегулятором.
Делают электрические теплые полы, как правило, под бетонную стяжку, которую можно заливать сразу же. Как было сказано выше, ее минимальная толщина – 30 мм. Поверх хорошо высохшей стяжки можно обустраивать любую отделку. Самое распространенное решение – керамическая плитка.
Специфика сборки греющих матов
Здесь не понадобится заливка бетонной стяжки, из-за чего уменьшается общая высота помещения. Самостоятельно теплый пол этого типа уложить очень просто: главное – точно определить площадь, где будет обустраиваться обогрев.
Более практичными считаются греющие маты на основании двухжильного кабеля. Чаще всего он имеет мощность 260 Вт и закрепляется на стекловолоконной сетке. Для укладки такого пола подойдет любое помещение, где можно применить плиточный клей.
Монтаж электрических термоматов
В этом случае также потребуется составить схему, как сделать теплые полы от электричества. Это даст возможность точно рассчитать количество расходного материала. Как и в предыдущих случаях, оформлению подлежат только открытые поверхности, не занятые мебелью и прочими предметами.
Требования к основанию классические – оно не должно содержать значительных дефектов, быть чистым, гладким и прочным. Маты довольно легко порезать на куски нужного размера. При этом важно избегать повреждения кабеля. Также запрещается накладывать отдельные кабели друг на друга.
В качестве фиксации обычно используется клей для плитки, хотя существует и менее надежный вариант с двухсторонним скотчем. Уложив термоматы, необходимо подключить их к температурному датчику. В качестве финишного покрытия разрешается использовать керамическую плитку, ламинат, керамогранит и т.п.
Укладка инфракрасной пленки
Понять, каким образом происходит монтаж инфракрасного теплого пола, не составит труда. Во многом эта процедура напоминает работу с термоматами. В этом случае понадобится прямая теплоизоляция с помощью фольгированного лавсана. Речь идет о полиэфирном материале с высокой механической и электрической стойкостью.
Порядок работы, как делают теплый пол от электричества:
- Укладка лавсана на черновое основание. Таким образом уходящее вниз тепло отражается обратно в помещение.
- Монтаж финишного покрытия. Допускается использование даже ковролина, из-за отличной механической и электрической прочности пленки.
Итоги
Преимущество электрических теплых полов заключается в их универсализме. Благодаря этому их можно применить в любом помещения частного дома или квартиры. Перед тем, как сделать электро теплый пол, необходимо грамотно выбрать материал. При работе с кабельным полом важно учитывать также толщину стяжки, которой требуется некоторое время на высыхание. Наиболее простым для реализации вариантом считаются термоматы и ИК пленки: для их укладки не потребуется особая квалификация.
Установка электрического теплого пола: Полное руководство
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.
Поверх электрического теплого пола можно укладывать камень, ламинат и ковер. (Изображение предоставлено Гетти)Установка электрического теплого пола может быть менее сложной для домашних мастеров, чем установка водяных систем. Проводку можно приобрести в рулонах матов, которые можно просто раскатать без необходимости позиционировать и закреплять каждый провод по отдельности.
Электрические теплые полы (UFH) — вариант, который выбирают многие домовладельцы при переоборудовании полов с подогревом. Это связано с тем, что он может быть тонким и низкопрофильным, поэтому пол не нужно выкапывать, чтобы добавить его во время ремонта, ремонта кухни или ванной комнаты. По этой причине его также часто используют для комнат первого этажа.
Более того, он обеспечивает быстрый нагрев, что идеально подходит для таких помещений, как ванные комнаты. Тем не менее, эксплуатационные расходы на электрические теплые полы выше по сравнению с мокрыми теплыми полами.
Независимо от того, надеетесь ли вы установить электрический теплый пол самостоятельно, выбираете изделие, готовое для установки вашим электриком, или просто хотите узнать больше, наш справочник по установке электрического напольного отопления ответит на ваши ключевые вопросы. Кроме того, мы также объясняем, чем отличается установка различных типов электрических систем UFH.
Могу ли я сам установить электрический теплый пол?
Да, если вы уверены в своих навыках рукоделия, с помощью этого руководства можно самостоятельно уложить электрические теплые полы. Тем не менее, вам все равно понадобится электрик, чтобы добавить источник питания, проверить его и затем подписать для целей строительных норм.
Как произвести замеры перед установкой электрического теплого пола?
Перед установкой электрических теплых полов вам необходимо определить, какие материалы вам потребуются. Вам также необходимо учитывать свои зоны UFH, если они расположены в больших помещениях или в нескольких комнатах.
После того, как вы измерили ширину и длину комнаты или зоны, где вы собираетесь установить электрические теплые полы, стоит отметить, что большинство установщиков оставляют круглые 50 мм края вокруг комнаты. Более того, если вы устанавливаете его на кухне, в идеале его не следует класть под шкафы и другую подобную фурнитуру.
Это особенно важно, когда элементы необходимо закрепить на полу, так как невозможно будет просверлить пол после установки UFH. Конечно, если вы когда-нибудь измените планировку, это может помочь сохранить пространство в будущем, если вы покроете весь пол, где не возникает проблем с фурнитурой.
Можно развернуть сетчатый или матовый электрический теплый пол (Изображение предоставлено Getty)Можно ли установить электрический теплый пол на деревянный пол?
Если у вас есть деревянные полы, обычно используемые в комнатах на первом этаже, или деревянные подвесные полы на первом этаже, вам понадобится основание из фанеры или подходящая подложка из плитки, чтобы электрический пол с подогревом не повредил древесину. Вам также необходимо убедиться, что тип электрического подогрева пола, который вы выбираете, подходит для этого применения.
Вы также можете добавить деревянный пол с подогревом в качестве отделки пола.
Как установить электрический UFH на бетон?
Чтобы установить электрический теплый пол, вам необходимо очистить существующий пол до голой поверхности и убедиться, что он ровный, сухой и без пыли.
Также предпочтительнее установить теплоизоляцию пола, чтобы уменьшить потери тепла вниз, когда он находится в рабочем состоянии.
Прежде чем укладывать коврик, убедитесь, что на полу нет пыли и он чистый (Изображение предоставлено Getty Images)Как подключить питание?
Электрик Джонатан Бэкон объясняет все, что вам нужно знать о подключении электропитания перед укладкой электрического теплого пола:
Большинство систем предлагают Wi-Fi или интеллектуальное подключение, что может помочь сократить расходы, находясь вдали от дома
Джонатан Бэкон
1 Вам необходимо установить, где будет находиться ваш источник питания, и прорезать отверстие для кабельного канала в стене и полу. Убедитесь, что он находится на одном уровне с поверхностью, иначе у вас возникнут проблемы с укладкой плитки.
2. Место источника питания также должно включать термостат и контроллер UFH с цепью, защищенной УЗО, которое обычно устанавливается на плате предохранителей.
3. Ваш электрик должен будет подключить источник питания и, в идеале, провести тест на сопротивление электрического теплого пола или теплового кабеля с помощью мультиметра. Это подтвердит, что UFH определенно работает перед его установкой. Если они не устанавливают систему для вас, электрик должен будет вернуться после установки, чтобы предоставить соответствующие сертификаты электроустановки.
Квалифицированный электрикДжонатан имеет 26-летний опыт работы с электрическими установками, включая электрические теплые полы
Как укладывать электрические теплые полы?
В зависимости от выбранного типа электрического теплого пола существуют различные способы установки. Взгляните на наше руководство по электрическим теплым полам, чтобы узнать, что выбрать, если вам все еще нужно принять решение.
Стоит отметить, что ни в коем случае нельзя резать провод при укладке любой из этих систем, только сетку, мат, ленту или другую подложку. Мы повторим это снова… никогда не перерезайте провод!
1. Установка тонких сетчатых систем
Проводка уже проложена по сетке, поэтому необходимо раскатывать сетку параллельными витками там, где это необходимо, и резать сетку (не проволоку), когда это необходимо. измените направление, чтобы продолжить раскатывать его по комнате. Убедитесь, что ни один из ваших кабелей не перекрывается и не расположен рядом с трубами горячей воды, так как это может вызвать проблемы.
2. Установка системы быстрого матирования
Укладывается аналогично сетке, но вместо этого на мате. Коврик обычно имеет липкую основу, которая удерживает его на месте. Если вы пройдете по коврику после того, как разместили его, это поможет приклеить его к основанию. Лента также часто поставляется там, где это необходимо.
3. Установка систем фольги под ковром
Имейте в виду, что когда ковер укладывается поверх UFH, его необходимо прикрепить на место, и вы не хотите, чтобы он прошел через фольгу. Поэтому рекомендуется оставлять не менее 12 дюймов перед стенами при укладке. С системой фольги вы обычно раскатываете ее и укладываете аналогично матированию.
4. Установка системы незакрепленных проводов
Эта система требует очень осторожной установки, так как провода еще не размещены на мате. Тем не менее, из-за этого позиционирование гораздо более гибкое, и оно подходит для комнаты неправильной формы с большим количеством светильников.
При укладке лучше не располагать провод ближе 700 мм и дальше 1000 мм, а ленту следует накладывать в направлении, противоположном проводке. Стоит отметить, что обычно вы не можете обрезать кабель до нужного размера, и первые несколько метров кабеля часто предназначены для вашего источника питания, а не для прокладки.
(Изображение предоставлено Getty Images)Где разместить датчик?
После того, как вы уложили электрический теплый пол, вам нужно установить зонд. Это для вашего термостата подогрева пола и для того, чтобы убедиться, что он дает точные показания температуры.
«Убедитесь, что щуп не пересекает ни один из проводов, иначе он даст ложные показания. Он также должен быть расположен под сеткой или матом, и иногда может потребоваться отверстие, чтобы убедиться, что он сидит заподлицо. Он также должен находиться на по крайней мере в шести дюймах от стены и рядом с источником питания», — объясняет наш опытный электрик Джонатан Бэкон.
После того, как все будет готово, еще раз проверьте его с помощью мультиметра, прежде чем укладывать напольное покрытие. Некоторые системы позволяют наносить клей прямо на него (всегда эластичный клей для плитки), в то время как другие необходимо укладывать под стяжку пола или самонивелирующийся продукт.
Если вы еще не уверены, какой тип напольного покрытия вы хотели бы положить сверху, взгляните на наш путеводитель по лучшим напольным покрытиям для полов с подогревом.
Сколько времени мне нужно ждать, прежде чем использовать мой UFH?
После установки всех этих систем лучше не использовать их пару недель, чтобы дать материалам осесть. В идеале после этого постепенно повышайте температуру примерно на 5 градусов в день, чтобы уменьшить вероятность растрескивания или отслоения плитки.
Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.
Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте от нас электронные письма от имени наших надежных партнеров или спонсоров.Эми провела более десяти лет в Лондоне, редактируя и пишу для The Daily Telegraph, MailOnline и Metro.co.uk, прежде чем переехать в Восточную Англию, где она начала ремонтировать старинную собственность в сельской местности Саффолка. В это время она также работала на телевидении в ITV Anglia и CBS, а также работала фрилансером для Yahoo, AOL, ESPN и The Mirror. Когда разразилась пандемия, она полностью переключилась на строительные работы по ремонту и потратила почти два года, сосредоточившись исключительно на этом. Она применила практический подход к проекту, снося стены, восстанавливая дубовые балки и укладывая плиты с помощью членов семьи, чтобы сократить расходы. Она в основном сосредоточилась на использовании натуральных материалов, таких как известняк, дуб и ковер из сизаля, чтобы вернуть характер собственности, которая была в значительной степени удалена в восьмидесятых годах. Проект распространился и на сад: внешний вид коттеджа был полностью обновлен с помощью экскаватора и добавлена новая подъездная дорога. Она занималась исключением собственности из перечня, а также урегулированием земельных споров и управлением передачей прав.
Получить информационный бюллетень по строительству и ремонту жилья
Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.
Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.
Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.5 Что нужно и что нельзя делать при установке электрического теплого пола
Когда дело доходит до строительства или даже ремонта, вы хотите сделать это только один раз, иначе это станет очень дорогостоящим мероприятием. И хотя большинству домовладельцев нравится сосредотачиваться на цветах, дизайне и даже на своих садах, одним из основных соображений является электрический пол с подогревом.
Почему? Что ж, экономия места и повышение эффективности использования энергии в результате использования электрических теплых полов по сравнению с обычными радиаторами — это первое преимущество, которое приходит на ум. Однако следует упомянуть и о менее известных научных причинах популярности электрических теплых полов и о том, как этот метод обогрева тесно связан с конструкцией человеческого тела. Да, вы правильно прочитали, электрические теплые полы специально созданы для комфорта человека!
Знаете ли вы. Людям наиболее комфортно, когда голова на 2-3 градуса холоднее, чем остальная часть тела? Вот почему человеческое тело согревается от ног вверх, сохраняя голову как можно более прохладной. Итак, действительно нет лучшей системы отопления для дома, чем электрический теплый пол, который излучает нежное тепло от пола вверх!
Несмотря на то, что преимущества электрического подогрева пола легко реализовать, правильная установка системы электрического подогрева пола имеет решающее значение. Неправильная установка может снизить производительность системы, что в конечном итоге приведет к полному выходу из строя нагревательного кабеля или термостата. Понимая, где вероятны ошибки, установщики и домовладельцы могут быть уверены, что снизят риск дорогостоящих ошибок.
Итак, что делать?
1. План, план, план!
Честно говоря, вы никогда не сможете перепланировать установку электрического теплого пола. Лучше всего, чтобы все ваши требования были изложены в общих чертах до начала. Это помогает свести к минимуму вероятность ошибок или необходимость переделывать проекты. Ключевые соображения: желаемая мощность, основание пола, изоляция, положение термостата, положение датчика пола, отделка пола, максимальные температуры, программируемый термостат или интеллектуальный термостат?
2. Убедитесь, что электрическая цепь подходит.
Одним из главных соображений, касающихся любой системы электрического обогрева, является общая нагрузка (ток в амперах), необходимая нагревателю для работы. Электрическая система обогрева пола потребляет значительное количество тока, поэтому убедитесь, что общая нагрузка электрического обогрева пола не превышает общую нагрузочную способность электрической цепи.
Например, электрическая система теплого пола на 10 А должна быть подключена к сети через термостат на 16 А и отвод с предохранителем на 13 А. Кроме того, источник питания должен быть защищен УЗО на 30 мА, и должна быть предусмотрена емкость для дополнительной нагрузки электрического теплого пола на автоматическом выключателе в потребительском блоке. Проконсультируйтесь с нашей технической командой или вашим электриком, если вам нужна ручная работа для вашей системы.
3. Выберите правильную тепловую мощность
Электрические теплые полы ThermoSphere поставляются с различными вариантами мощности и доступны предварительно на самоклеящейся сетке или в виде отдельного кабеля, который вы можете сконфигурировать точно в соответствии с площадью вашего пола.
В современных домах с хорошей изоляцией, скорее всего, потребуется меньше тепла для поддержания тепла, поэтому вы можете выбрать систему мощностью 100 Вт/м2 с изоляционными плитами под полом. Система мощностью 200 Вт/м2 идеально подходит для помещений, которые вы не используете часто и хотите быстро нагреть, но только на короткое время. Хорошим примером является душевая или ванная комната. Мембрана ThermoSphere идеально подходит для помещений такого типа, так как обладает дополнительным преимуществом гидроизоляции пола.
В некоторых домах имеются большие застекленные фасады, что может привести к значительным потерям тепла в зонах рядом со стеклом. В таких помещениях разумно использовать электрические теплые полы мощностью 200 Вт/м2, чтобы обеспечить теплую воздушную завесу, которая борется с холодом. Остальная часть пола может быть 100 Вт/м2 или 150 Вт/м2. Наша мембранная система также идеально подходит для этого применения, потому что вы можете варьировать расстояние между кабелями, чтобы изменять тепловую мощность на м2 на разных участках пола. Умная штука!
4. Получить расчет тепловых потерь
Расчет тепловых потерь стоит денег, поэтому им часто пренебрегают, особенно если у вас ограниченный бюджет. Тем не менее, мы рекомендуем сделать эти относительно небольшие инвестиции и включить результаты расчета в проект системы электрического теплого пола. Расчет теплопотерь точно покажет, сколько тепла вам потребуется для достижения желаемой температуры в помещении. Это может даже привести к тому, что для поддержания работоспособности потребуется меньше кабелей и меньше энергии, что лучше для вашего банковского счета и для окружающей среды.
5. Подписание электриком
Да, вы можете самостоятельно установить электрическую систему обогрева пола, но окончательные электрические соединения и любые изменения схемы должны быть выполнены и подписаны квалифицированным электриком. В качестве альтернативы вы можете установить такую систему, как Thermosphere Mesh, и подписать ее одним из наших зарегистрированных установщиков ThermoSphere CONNECT. Эти ребята позаботятся о том, чтобы ваш электрический теплый пол был установлен правильно, протестирован, чтобы вы могли зарегистрировать его для получения нашей пожизненной гарантии, и подпишут систему, чтобы у вас было все необходимое для управления зданием. Свяжитесь с нами, чтобы узнать, можем ли мы связать вас с установщиком в вашем регионе.
А что нельзя делать?
1. Используйте неправильный тип электрического подогрева пола для вашего типа пола
Электрические полы с подогревом очень популярны для кафельных полов, но мы наблюдаем тенденцию развития деревянных полов с подогревом и даже ковровых полов с подогревом. Если вы выбрали электрический теплый пол, вам нужно убедиться, что вы выбрали правильную систему для типа пола, который вы собираетесь иметь в комнате.
Плиточные полы лучше всего подходят для наших систем Mesh и Membrane, потому что вы можете укладывать плитку прямо поверх. Наша система Foil специально разработана для деревянных, виниловых и ковровых полов. Основное соображение с коврами заключается в том, чтобы убедиться, что подложка и ковер пропускают тепло, поэтому вам необходимо убедиться, что комбинированный показатель tog ковра и подложки составляет менее 2,5 Tog.
2. Не обрезайте нагревательный кабель. Всегда!
Один из самых частых вопросов, который нам задают: «У меня слишком много нагревательного кабеля. Могу я отрезать конец?» Простой ответ — нет! Более длинный ответ по-прежнему «нет», но мы даем немного больше пояснений.
Электрический кабель для теплого пола нагревается, потому что, в отличие от обычного электрического кабеля, он сопротивляется потоку электричества. Это сопротивление и вызывает нагрев. Наши электрические кабели для теплого пола спроектированы таким образом, чтобы обеспечить точное сопротивление для производства необходимого количества тепла по всей длине. Итак, если вы отрубите кабель, вы уменьшите сопротивление, и нагрев не будет работать!
Но есть и другой аспект. Обрезка нагревательного кабеля также аннулирует вашу пожизненную гарантию, а на самостоятельно отремонтированный кабель гарантия не распространяется. Если вы или ваш установщик случайно перережете кабель, у нас есть несколько способов вам помочь.
Если установщик зарегистрирован в ThermoSphere Connect, мы вышлем бесплатную замену — при условии, что напольное покрытие еще не уложено. Также у нас есть инженеры, которые могут выехать починить кабель и выдать гарантию на его ремонт. Но лучший совет — просто не резать кабель!
3. Не перегревайтесь!
Мы все привыкли к радиаторам центрального отопления, температура которых обычно превышает 60°C. Это создает ощущение горячего воздуха, которое убеждает нас в том, что отопление включено и нам будет тепло! Обычно это приводит к открытию окна, потому что слишком душно. Какая трата!
Электрический теплый пол работает по-другому, и его не нужно включать при таких высоких температурах. Принцип лучистого отопления означает, что весь пол эффективно используется в качестве радиатора с низкой температурой поверхности, и поскольку у вас такая большая нагреваемая поверхность, рабочая температура может быть намного ниже.
Обычно мы рекомендуем включать электрические теплые полы при температуре около 25°C в те периоды времени, когда вы хотите согреться. Затем используйте пониженную температуру 16 или 18°C для времени, когда вы хотите, чтобы отопление было выключено. Это время и температуру можно настроить и контролировать с помощью наших программируемых термостатов.
Помните, что снижение температуры отопления всего на 1°C может привести к экономии энергии до 60 фунтов стерлингов в год!
4. Не срезайте углы при установке
Поверьте нам, когда мы говорим, что видели очень странные идеи экономии времени, используемые при установке электрических теплых полов! Эти методы являются рискованными и обычно приводят к выходу из строя системы отопления.
Лучше всего, особенно если вы никогда раньше не устанавливали электрические теплые полы, прочитать инструкции, следовать им и убедиться, что вы делаете все правильно! Мы видели все: от перегретых и сплавленных друг с другом витков лишнего кабеля, спрятанных за панелью ванны, до разводки греющего кабеля напрямую в сеть без установки термостата и датчика температуры. Некоторые действительно сумасшедшие вещи!
Наша техническая команда приложила немало усилий, чтобы сделать инструкции максимально понятными и простыми. На нашем канале YouTube есть даже видеоролики.
5. Избегайте низкокачественных электрических нагревательных матов
Когда дело доходит до электрического подогрева пола, существует так много вариантов, и качество может сильно различаться. Большое значение имеет качество нагревательного кабеля. Чем качественнее кабель, тем больше удовольствия вы получите от окончательной установки электрообогрева. Например, все нагревательные кабели ThermoSphere скручены, что снижает вероятность повреждения кабеля при монтаже.
Наконец…
Несмотря на то, что полы с подогревом могут увеличить стоимость дома и освободить гораздо больше места, чем другие методы отопления, всегда полезно знать, что можно и чего нельзя делать при его установке. Надеемся, что это поможет как установщикам, так и домовладельцам, и мы сможем работать вместе, чтобы найти способы сделать ваш электрический теплый пол еще более эффективным.
Чтобы узнать больше о наших вариантах электрического обогрева, получить индивидуальное предложение или найти местного торгового посредника, свяжитесь с нами сегодня.
