Электрические схемы — типы, I /

Электрическая схема определяется следующим образом: это электрическая схема, графическое изображение, которое показывает связи между отдельными компонентами электрического устройства, которые работают благодаря протеканию электрического тока, с помощью графических символов и цифровых и буквенных обозначений. В этом случае действуют правила ГОСТа. Проще говоря, на такой схеме электрик обозначает места установки розеток, выключателей, силового кабеля и провода. Давайте узнаем, какие бывают типы электрических схем и каковы их основные характеристики.

Содержание

Электрические схемы – типы, назначение

Электрическая схема определяется следующим образом: это электрическая схема, графическое изображение, которое показывает связи между отдельными компонентами электрического устройства, работающими под действием электрического тока, с использованием графических символов, а также цифр и букв. В этом случае применяются правила ГОСТа. Проще говоря, на такой схеме электрик обозначает места установки розеток, выключателей, силового кабеля и провода. Давайте узнаем, какие бывают типы электрических схем и каковы их основные характеристики.

Виды электрических схем, классификация

Эти чертежи можно разделить на типы и виды.
Итак, согласно правилам, существуют следующие виды электрических схем: пневматические, электрические, газовые, гидравлические, комбинированные, вакуумные, кинематические, оптические, силовые.
Основными типами электрических схем являются:
– Структурные системы;
– Функциональные диаграммы;
– Принципиальные схемы;
– Общие электрические схемы;
– Схемы подключения и расположения;
– Комбинированные диаграммы.
В целом, основная цель документов ясна уже из названия. Кроме того, давайте рассмотрим каждый тип документа отдельно, чтобы получить общее представление и понимание.

Электрические схемы. Типы электрических схем. Цель.

Схема. Простой и понятный, с ним легко работать. Это основной источник информации для ознакомления с основными компонентами электроустановок. Этот документ незаменим при ремонте дома.

Функциональная диаграмма. Функция этого рисунка практически идентична описанной выше. Единственное существенное отличие заключается в том, что в нем более подробно описаны элементы схемы.

Схема. Эти электрические схемы используются в тех случаях, когда существуют сложные распределительные сети и необходимо получить полное представление о работе конкретного оборудования. Однако эти чертежи могут быть двух типов: однолинейные и полнолинейные.
Одиночная линия Дать представление о работе нижележащих электросетей.

Полный Диаграммы могут быть как сложными, так и элементарными. Как правило, такие сложные диаграммы всегда сопровождаются пояснениями.

Схемы подключения. Наиболее распространенный тип документа, в котором указано, как провести проводку в помещении, а также указано, где расположены провода. Основными принципами электрических схем являются: расположение компонентов схемы, типы соединений и цветовая кодировка. Основная цель – облегчить пользователю проведение ремонтных работ и предотвратить повреждение существующей проводки.

Унифицированная диаграмма. Как следует из названия, этот тип документа объединяет в себе несколько. Он используется везде, где необходимо обозначить все важные характеристики электрической цепи. Это важно, например, в крупных компаниях, где работают профессиональные электрики.

Вот как представлены основные типы электрических схем. Конечно, каждый из этих документов имеет свои особенности и требует дополнительных знаний для правильного составления.

Схема электрической цепи Схема электрической цепи – это графическое изображение электрической цепи. Он показывает, как соединены элементы в цепи.

Что такое электрическая схема, ветвь, узел, контур.

Принципиальная схема Принципиальная электрическая схема – это графическое изображение электрической цепи. Он показывает, как соединены элементы в электрической цепи.

Проще говоря, электрическая схема – это Упрощенная версия электрической цепи. . простое представление электрической цепи.

Электрические компоненты (конденсаторы, резисторы, микросхемы и т.д.) представлены на электрических схемах их Графические символы используются для представления электрических элементов в схемах электрических цепей.

Прямая линия, соединяющая два графических символа, используется для отображения электрических соединений (дорожки, провода, соединения между радиоэлементами). Все ненужные изгибы дорожек удалены.

Электрическая схема включает: ветви и условные графические обозначения электрических компонентов, а также может включать контур и узел.

Ответвление – это часть цепи, состоящая из одного или нескольких элементов, по которым течет ток.Разветвленная цепь, состоящая из одного или нескольких элементов цепи, по которым протекает один и тот же ток.

Ветви, которые подключены к одной и той же паре узлов, называются параллельными параллельно.

Любой замкнутый путь, который проходит более чем через одну ветвь, называется контуром. На рисунке выше контурами являются ABD; BCD; ABC.

Узел – это комбинация трех или ветви.

По уровню абстракции они находятся посередине между функциональными и сборочными.

Структурный

Это самый простой тип документа, который дает общее представление о работе установки и ее компонентах. Графическое представление всех компонентов схемы позволяет увидеть общую картину с самого начала, чтобы перейти к более сложному процессу подключения или ремонта. Порядок чтения обозначен стрелками и пояснениями, так что даже начинающий электрик сможет понять схему подключения. Вы можете увидеть, как он построен, в примере ниже:

Функциональная электрическая схема

Функциональная электрическая схема установки не сильно отличается от блок-схемы. Единственное отличие – более подробное описание элементов схемы. Это выглядит следующим образом:

Принципиальная схема .

Принципиальная электрическая схема чаще всего используется в распределительных сетях, поскольку она дает наиболее четкое объяснение работы конкретного электрического устройства. Важно, чтобы на этом чертеже были указаны все функциональные узлы схемы и тип соединения между ними. Существует два типа диаграмм: однолинейные и полнолинейные. В первом случае показаны только первичные цепи, также называемые силовыми цепями. Пример однолинейной диаграммы можно увидеть ниже:

Полная схема может быть как расширенной, так и элемент за элементом. Если установка проста и вы можете представить все пояснения на одном основном чертеже, достаточно расширенной схемы. Если вы имеете дело со сложным оборудованием, включающим схемы управления, автоматизации и измерения, лучше разместить все отдельные компоненты на разных листах, чтобы избежать путаницы.

Также имеется электрическая схема изделия. Этот тип документа является своего рода фрагментом генерального плана, который лишь указывает, как функционирует элемент и из чего он состоит.

Принципиальная схема

Это тип электрической схемы, который мы чаще всего используем на нашем сайте, когда рассказываем, как сделать электропроводку самостоятельно. Идея заключается в том, что электрическая схема может показать точное расположение всех компонентов схемы, способы их соединения, а также буквенно-цифровые характеристики установок, составляющих чертеж. Если взять в качестве примера схему электропроводки однокомнатной квартиры, то на ней мы увидим, где должны располагаться розетки, выключатели, лампы и другие изделия.

Основная цель электрической схемы – помочь вам в выполнении электромонтажных работ. На основе электрической схемы можно понять, где, что и как подключать.

Кстати, электрическая схема также считается схемой соединения электрических приборов и установок друг с другом в цепи. Электрическая схема является основой для подключения бытовых приборов.

Подключено

Последним типом схем, используемых в сетях распределения электроэнергии, является электрическая схема, которая может включать в себя несколько типов и видов документов. Он используется в тех случаях, когда можно обозначить все важные характеристики схемы без сложной разметки. Комбинированный дизайн наиболее часто используется в компаниях. Этот тип схемы вряд ли встретится любителям самостоятельной работы. Пример можно увидеть ниже:

Также имеется схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельных линий к распределительным пунктам и трансформаторным подстанциям. Его назначение аналогично назначению электрической схемы – он указывает монтажникам, как провести линию из точки А в точку Б.

Наконец, мы рекомендуем посмотреть полезное видео на эту тему:

Здесь мы рассмотрели основные типы и виды электрических схем, а также их назначение и особенности. Зная обозначения и имея под рукой всю необходимую документацию, нетрудно понять, как работать с тем или иным устройством.

Хороший материал для чтения:

Функциональная единица – Компонент, часть оборудования, функциональная единица или устройство с четко определенной функцией в составе изделия.

1.2 Типы и виды цепей

Автоматический электропривод, представляющий собой электромеханическую систему, состоящую из совокупности взаимосвязанных электрических и механических (кинематических) устройств, изображается на чертежах в виде схем. Согласно ГОСТ 2.701 – 84 схемы могут быть различных типов и видов.

В зависимости от используемых устройств схемы делятся на следующие типы, обозначаемые русскими буквами: электрические – Э, кинематические – К, гидравлические – Г, пневматические – П, оптические – Л и т. д.

Электрические схемы показывают соединения электрических устройств, соединенных электрическими связями, к которым относятся электрические машины, приборы, трансформаторы, дроссели, выключатели, датчики и другие устройства, обрабатывающие, передающие и потребляющие электрическую энергию.

Кинематические диаграммы показывают комбинацию механических компонентов, таких как валы двигателей, валы тахогенераторов, зубчатые передачи (редукторы, мотор-редукторы) и рабочее оборудование технологической установки, соединенных между собой механическими связями. Как правило, сложные промышленные установки имеют различное оборудование и подключенные к нему электрические, гидравлические, пневматические приводы. При этом создаются комбинированные и совмещенные схемы, состоящие из различных устройств, компонентов и соединений между ними. Гидравлические, пневматические, оптические, вакуумные и газовые устройства и их соединения не рассматриваются в данном руководстве по автоматическим электроприводам и их системам управления.

В зависимости от основного назначения схемы делятся на следующие типы, обозначаемые арабскими цифрами:

Другие схемы допускаются, если из-за характера установки требуемый объем информации не может быть передан в комплекте документации с помощью установленных типов схем.

Современные промышленные электрические цепи содержат множество машин, аппаратов и электрооборудования. Эти схемы настолько сложны, что изготовление, наладка, эксплуатация или ремонт электрооборудования невозможны без соответствующих планов – схем.

Концепция электрических цепей

Данная статья посвящена общему понятию электрических цепей, их классификации, а также их применению в широком спектре современного промышленного производства. В дополнение к описанию электрических схем рассмотрен пример их использования в устройстве для зависимого приведения в действие электрооборудования. Приводится информация о назначении устройства, полное объяснение принципа его работы и перечень используемых в нем радиоэлементов. Описания радиоэлементов сопровождаются фотографиями, техническими характеристиками и краткой справкой об их назначении и общем использовании в радиоэлектронике.

Особое внимание уделяется электрическим схемам, на которых указаны не только основные электрические параметры, но и все элементы, составляющие устройство, и электрические соединения между ними. Для того чтобы понять и прочитать электрические схемы, необходимо иметь глубокое представление о входящих в них компонентах и принадлежностях, а также досконально знать применение и принцип работы рассматриваемого устройства. Как правило, информация об используемых ЭРЭ указывается в инструкциях и спецификациях – перечень этих элементов.

Понятие о принципиальных электрических схемах

Принципиальная электрическая схема – это документ, который в виде схемы или символа описывает компоненты изделия и их работу с помощью электричества и их взаимосвязь. Электрические схемы являются одним из видов схем изделий и обозначаются буквой “E” в основном коде. В отличие от механических и строительных чертежей, электрические схемы не соответствуют масштабу, и фактическое пространственное расположение компонентов установки не включено или включено приблизительно.

Современные промышленные электрические цепи содержат множество машин, приборов и электрооборудования. Эти схемы настолько сложны, что без соответствующих схем невозможно изготовить, настроить, эксплуатировать или отремонтировать электрооборудование.

Для понимания принципа устройства и работы электрического устройства или любого механизма не всегда необходимо рисовать схему именно так, как она есть на самом деле. Часто бывает достаточно использовать только схематические рисунки обсуждаемого оборудования. Графические символы не выбираются по желанию и вкусу подрядчика или потребителя, они устанавливаются государственными едиными профсоюзными стандартами. Это позволяет любому, кто столкнется с такими символами, легко их понять.

При разработке стандартов на изобразительные символы ставилась задача, чтобы символы выражали наиболее характерные особенности продукта, были легко запоминающимися, требовали минимум времени на рисование и учитывали международно принятые обозначения. Например, генераторы, электродвигатели и другие электрические машины имеют вращающиеся цилиндрические части (якорь, ротор), поэтому их символы основаны на круге. Электрические машины постоянного тока характеризуются щетками, скользящими по коллектору. Чтобы отразить это, символы машин состоят из двух неблокирующих прямоугольников, касающихся контура.

Конечно, в тех случаях, когда необходимо объяснить не принцип работы продукта, а его общий вид, графический символ не заменит чертеж или эскиз.

Графические символы элементов устройства и соединительные линии размещаются на диаграмме таким образом, чтобы дать наилучшее представление о структуре изделия и взаимодействии его компонентов. ГОСТ 2.701-84 “Диаграммы. Типы. Общие требования к внедрению” устанавливает типы и виды диаграмм продукции для всех отраслей промышленности.

Согласно ГОСТ 2.702-2011 в соответствии с назначением. В зависимости от типа схемы делятся на электрические, пневматические, гидравлические и комбинированные. Комбинированные схемы чаще всего встречаются в различных проектах автоматизации технологических процессов, когда в проектах одновременно используются пневматические и гидравлические компоненты наряду с различными электродвигателями, аппаратами, датчиками. Такие системы называются комбинированными электропневматическими, электропневмогидравлическими или электрогидравлическими системами.

Согласно ГОСТ 2.702-2011 все электрические схемы в зависимости от назначения делятся на следующие виды: функциональные, структурные, принципиальные, соединений и проводок (монтажные) и расположения. Существуют специальные типы схем, например, схемы внешних проводок и трубопроводов, схемы прокладки кабелей. Они используются для монтажа и подключения проводов к электрическому и автоматизированному оборудованию.

Наиболее распространенным типом электрических схем является принципиальная схема (рис. 1). Они позволяют понять, как работает система, поскольку показывают все электрические цепи. На электрических схемах с помощью символов показаны все электрические компоненты, приборы и оборудование в их реальном порядке работы.

Если это схема станка, то силовая часть (электродвигатели и все аппараты, через которые они подключены) и схема управления показываются отдельно. Все компоненты на схемах имеют буквенно-цифровые обозначения, которые выполнены в соответствии с ГОСТом.

Эти схемы обычно дополняются различными диаграммами и таблицами коммутации контактов, объясняющими последовательность работы сложных компонентов, например, многопозиционных переключателей, временными диаграммами, показывающими последовательность переключения катушек реле.

Принципиальная электрическая схема может включать ведомость материалов, в которой перечислены электрооборудование и другие электрические устройства и компоненты, составляющие схему, а также дополнительные пояснения. Читая электрические схемы, вы можете изучить и полностью понять, как работает электрооборудование системы или машины.

Схемы электрических цепей могут быть выполнены в объединенном или разъединенном виде. Относительно несложные схемы обычно выполняются таким образом. Системы с несколькими двигателями и сложной схемой управления в основном реализуются распределенным методом.

Для чтения схем необходимо знать алгоритм работы схемы, понимать принцип работы устройств, приборов и систем автоматизации, на основе которых строится основная схема.

Электрическая схема используется для проверки правильности электрических соединений при монтаже и настройке электрооборудования. Эти электрические схемы необходимы для работы и поиска неисправностей во время ремонта. Поэтому электрическая схема является ключевым инструментом для любого электрика. С его помощью можно найти и устранить любую неисправность за очень короткое время.

На основе электрических схем разрабатываются схемы подключения и соединения. Иначе их называют электрическими схемами (рис. 2). Эти электрические схемы показывают фактическое расположение электродвигателей, электрических устройств и других компонентов автоматизации на машине, в шкафах и на панелях управления. Все компоненты на электрических схемах выполнены так же, как и на принципиальных схемах, в соответствии с теми же ГОСТами.

Все провода на электрических и монтажных схемах имеют свой уникальный номер, который наносится на провод после фактического монтажа цепи. На таких схемах провода, идущие в одном направлении, часто связывают или соединяют вместе и показывают одной толстой линией. Все проводные соединения выполняются только на клеммах электрических агрегатов или с помощью специальных клемм. Все соединения между частями отдельных шкафов и панелей управления также выполняются с помощью клеммной колодки, что облегчает эксплуатацию электрических устройств.

Если в электрических схемах отдельные компоненты одного и того же устройства могут находиться в разных частях цепи, например, соленоид стартера в цепях управления, а контакты в силовых цепях, то в электрической схеме все компоненты одного и того же стартера показаны рядом. Клеммы устройства пронумерованы на схеме так же, как и на самом устройстве.

Например, для стартера клеммы катушки пронумерованы A – B, силовые контакты 1-2, 3-4, 5-6, блокировка 13-14. Это значительно облегчает монтаж электрооборудования. Человеку, который это делает, не нужно думать о том, где разместить само устройство (это уже показано на схеме) и куда какой провод подключить. Поскольку наличие цифры на блокирующем контакте “13-14” означает, что этот контакт нормально разомкнут. Если контакт нормально замкнут, номер будет читаться как “11-12”.

Существует несколько различий в выполнении электрических схем и электропроводки. Одним из самых популярных методов в последнее время является адресный метод. При этом методе провода не показываются на схемах, а только нумеруются возле клемм электрического аппарата (рис. 2). Хотя рисовать с помощью компьютерной программы проще, это гораздо сложнее и часто приводит к ошибкам при установке.

Помимо электрических схем и схем подключения, также распространены структурные и функциональные схемы (рис. 3). Они помогают понять общую работу сложного устройства или отдельных компонентов. Структурные диаграммы отличаются от функциональных тем, что первые определяют и идентифицируют основные функциональные части устройства, тогда как функциональные диаграммы объясняют процессы внутри них, т.е. объясняют, как работает устройство.

Например, такие схемы очень популярны при описании принципа работы сложных электронных устройств. В этом случае подробная принципиальная схема может только запутать и напугать, особенно неопытных электриков, большинство из которых очень боятся различных электронных схем. Если мы поймем, из каких блоков состоит устройство, как эти блоки взаимодействуют друг с другом, если мы поймем из функциональной схемы, как работают различные блоки и компоненты устройства, а затем обратимся к проблемной области на схеме, мы сможем быстро решить любую возникшую проблему.

Полупроводниковые приборы. Части устройства показаны в виде упрощенных внешних видов, и их расположение должно примерно соответствовать реальному расположению [2, с. 3].

Электрические схемы. Типы. Принципы проектирования

Полупроводниковые приборы. Компоненты изделия представлены упрощенными внешними контурами, и их расположение должно примерно соответствовать реальному расположению [2, с. 2.

Электрическая схема, также называемая электрической схемой, – это упрощенный строительный чертеж, изображающий электрическое устройство в одном или нескольких видах, показывающий электрическое соединение частей друг с другом. Другой тип диаграммы показывает управление приводом, линией, защитой, блокировкой и сигналом. На этих схемах провода, идущие в одном направлении, часто сращивают вместе и показывают одной толстой линией.

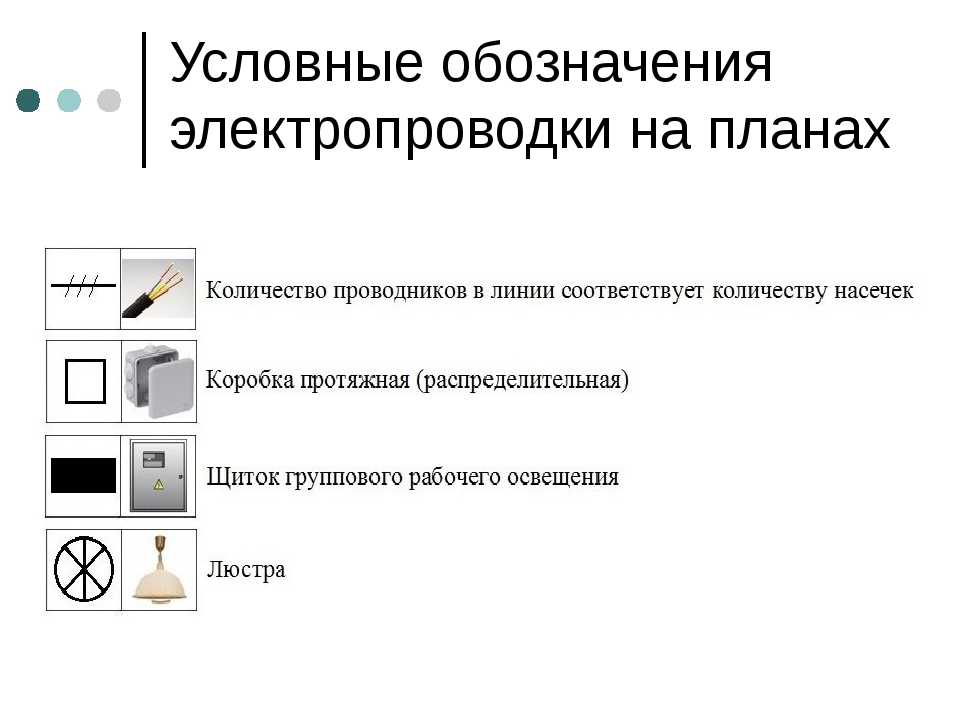

Электрическая схема жилища показывает расположение розеток, светильников и т.д. Наличие соединения обозначается точкой на перекрестке или примыкании.

На таких электрических схемах может быть представлено несколько типов схем, например, электрическая схема и схема подключения, или электрическая схема и схема расположения. Кстати, электрическая схема также считается схемой для соединения электрооборудования, а также для соединения установок между собой в пределах одной цепи.

B – CSU электрической части и тепловой защиты. На структурных схемах основные элементы трансформаторов, линий электропередач, распределительных устройств изображаются в виде прямоугольников. Благодаря такому принципу построения легко запомнить символы, а электрическая схема является разборчивой. Пояснения должны быть даны на схеме [1, с. 1].

В этом случае подробная принципиальная схема может только запутать и напугать, особенно неопытных электриков, большинство из которых очень боятся различной электроники. Кроме того, доступны и широко используются принципиальные и электрические схемы. В зависимости от назначения электрической схемы на ней изображаются: a только сетевые цепи, источники питания и отходящие линии; b только распределительные цепи, электрические нагрузки и питающие их линии; c для небольших объектов на схеме совмещаются сетевые и распределительные цепи. Полупроводниковые приборы. Поэтому на электрических схемах резистор обозначается прямоугольником, символизирующим форму трубки.

Типы и виды электрических цепей: общая классификация

Основание подвижной части отмечается специальной белой точкой. Схемы обычно дополняются различными диаграммами и таблицами коммутации контактов, которые объясняют порядок работы сложных компонентов, таких как многопозиционные переключатели, временные диаграммы, показывающие порядок включения катушек реле. В люстре один провод стал обычным явлением. Это позволяет обнаружить и устранить любую неисправность за очень короткое время. Ниже будут рассмотрены схемы, наиболее часто используемые в промышленных электроустановках.

Это может быть либо отключение выключателя 2QF, либо отключение катушки 2-KM, срабатывающей от релейной цепи. Участки цепи, по которым текут одинаковые токи, называются ветвями. Существует несколько различий в выполнении электрических схем и электропроводки. Теперь необходимо понять, для чего используется каждая конкретная схема и из чего она состоит.

Важно, чтобы на таком чертеже были указаны все функциональные узлы в цепи и тип соединения между ними.
Типы заземления нейтрали

Читайте далее:

• ПРИНЦИПИАЛЬНАЯ СХЕМА.
• Полезные статьи о том, что такое приказ в электроустановках.
• Как читать и следовать электрическим схемам.
• Кибернетика, что это такое? Происхождение и справочная информация.
• Что такое мнемосхема, назначение, типы, принципы создания, условные обозначения на схемах.
• Топология электрической цепи (Лекция N 2).
• Типы контактных соединений.

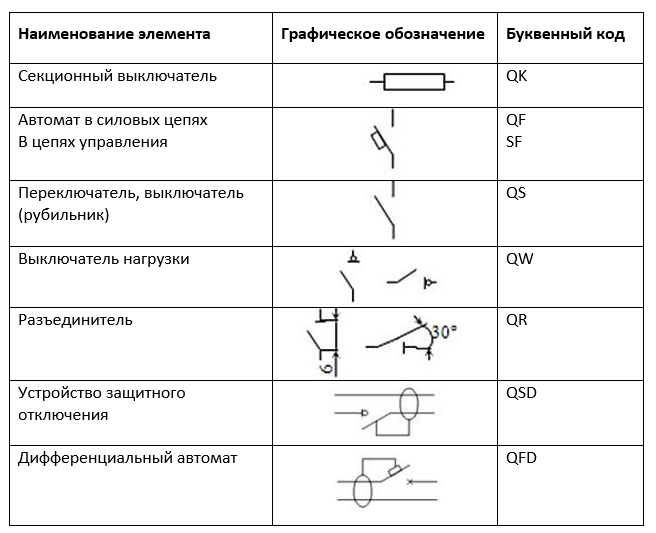

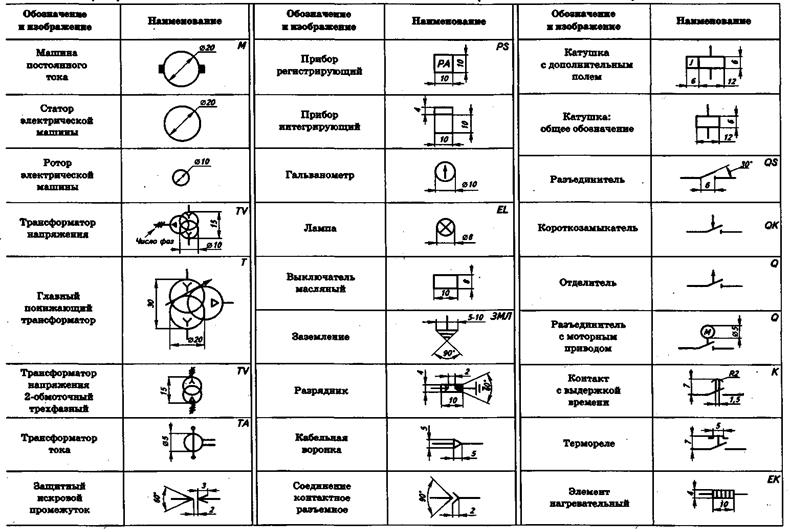

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81) — Вызов/услуга на дом электрик спб

---

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Однобук- венный код	Группы видов элементов	Примеры видов элементов	Двухбук- венный код
A	Устройства (общее обозначение)	—	—
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот	Сельсин — приемник	BE
		Сельсин — датчик	BC
		Тепловой датчик	BK
		Фотоэлемент	BL
		Датчик давления	BP
		Тахогенератор	BR
		Датчик скорости	BV
C	Конденсаторы	—	—
D	Схемы интегральные, микросборки	Схема интегральная,аналоговая	DA
		Схема интегральная,цифровая, логический элемент	DD
		Устройство задержки	DT
		Устройство хранения информации	DS
E	Элементы разные	Нагревательный элемент	EK
		Лампа осветительная	EL
F	Разрядники,предохранители, устройства защитные	Дискретный элемент защиты по току мгновенного действия	FA
		Дискретный элемент защиты по току инерционного действия	FP
		Дискретный элемент защиты по напряжению	FV
		Предохранитель	FU
G	Генераторы, источники питания	Батарея	GB
H	Элементы индикаторные и сигнальные	Прибор звуковой сигнализации	HA
		Индикатор символьный	HG
		Прибор световой сигнализации	HL
K	Реле, контакторы, пускатели	Реле указательное	KH
		Реле токовое	KA
		Реле электротепловое	KK
		Контактор, магнитный пускатель	KM
		Реле поляризованное	KP
		Реле времени	KT
		Реле напряжения	KV
L	Катушки индуктивности,дроссели	Дроссель люминисцентного освещения	LL
M	Двигатели	—	—
P	Приборы, измерительное оборудование	Амперметр	PA
		Счётчик импульсов	PC
		Частотометр	PF
		Счётчик реактивной энергии	PK
		Счётчик активной энергии	PI
		Омметр	PR
		Регистрирующий прибор	PS
		Измеритель времени, часы	PT
		Вольтметр	PV
		Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях	Выключатель автоматический	QF
		Разъединитель	QS
R	Резисторы	Термистор	RK
		Потенциометр	RP
		Шунт измерительный	RS
		Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей	Выключатель или переключатель	SA
		Выключатель кнопочный	SB
		Выключатель автоматический	SF
		Выключатели, срабатывающие от различных воздействий: -от уровня	SL
		-от давления	SP
		-от положения	SQ
		-от частоты вращения	SR
		-от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформатор тока	TA
		Трансформатор напряжения	TV
		Стабилизатор	TS
U	Преобразователи электрических величин в электрические	Преобразователь частоты, инвертор, выпрямитель	UZ
V	Приборы электровакуумные и полупроводниковые	Диод, стабилитрон	VD
		Приборы электровакуумные	VL
		Транзистор	VT
		Тиристор	VS
X	Соединения контактные	Токосъёмник	XA
		Штырь	XP
		Гнездо	XS
		Соединения разборные	XT
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
		Тормоз с электромагнитным приводом	YB
		Электромагнитная плита	YH

http://www. electrica.spb.ru

ОСТАЛИСЬ ВОПРОСЫ?
Ваше имя: Телефон: E-mail: Детали вопроса:	Дорогие друзья! Если у вас остались вопросы, то с удовольствием на них отвечу. Заполните предложенную слева форму, но если вопрос очень срочный, то лучше обратиться к мастеру через Whatsapp. Ваш мастер Александр.

Наиболее распространенные схематические символы, используемые в электронике

Вы здесь: Главная / Принципиальная схема / Наиболее распространенные схематические символы, используемые в электронике

8 октября 2020 г. By Øyvind Nydal Dahl 37 комментариев

Чтобы иметь возможность читать схемы, вы должны знать основные схематические символы, используемые в электронике. Но вам не нужно запоминать их все. Для начала обычно достаточно знать аккумулятор, резистор, конденсатор, транзистор, диод, светодиод и переключатель.

Позже, когда вы столкнетесь с незнакомыми символами, вы сможете вернуться сюда, чтобы определить, что это такое.

Ниже приведен обзор наиболее часто используемых символов на принципиальных схемах.

Аккумулятор

Символ аккумулятора показан ниже.

Предполагается, что большая и маленькая линии обозначают один элемент батареи, поэтому на изображении ниже можно предположить двухэлементную батарею на 3 В. Но обычно люди просто рисуют символ батареи с одной или двумя ячейками, независимо от напряжения. .

Конденсатор

Конденсаторы либо поляризованы, либо нет. Символы, которые обычно используются для этих двух, показаны ниже.

Поляризованный конденсатор маркируется знаком «+». Важно различать эти два, потому что поляризованный конденсатор должен быть правильно размещен в соответствии со знаком «+».

Схематические обозначения поляризованных и неполяризованных конденсаторов

Резистор

Схематическое обозначение резистора рисуется двумя разными способами. Резистор американского типа нарисован в виде зигзагообразного резистора, а резистор европейского типа — в виде прямоугольного резистора.

Несмотря на то, что я из Европы, мне нравится рисовать зигзагообразную версию. Я думаю, что это легче рисовать и выглядит лучше.

Резистор американского типа Резистор европейского типа

Потенциометр

Потенциометр нарисован несколькими различными способами. Символ обычно изображается в виде резистора со стрелкой на нем или направленным вниз, как показано ниже.

Диод

Семейство диодов имеет несколько различных символов, поскольку существует несколько различных типов диодов. Ниже представлены стандартный диод, стабилитрон, диод Шоттки и светоизлучающий диод (СИД).

Различные обозначения диодов

Схематические обозначения транзистора

Наиболее распространенными типами транзисторов являются транзистор с биполярным переходом (BJT), транзистор Дарлингтона и полевой транзистор (FET). Схематические обозначения для этих типов показаны ниже:

Условные обозначения транзисторов

Схематическое обозначение интегральной схемы

Интегральная схема (ИС) обычно изображается в виде прямоугольной коробки с контактами. Ниже показан пример КМОП IC 4017.

Схематический символ для 4017 IC

Логические элементы

Вот схематические обозначения логических элементов:

Логические элементы

Катушка индуктивности

Символ катушки индуктивности выглядит как скрученный провод, так как это, по сути, катушка индуктивности.

Трансформатор

Символ трансформатора выглядит как две катушки индуктивности с чем-то между ними. Это потому, что это в основном то, чем является трансформатор.

Символ трансформатора

Переключатель

Переключатель можно изобразить на принципиальной схеме различными способами. Ниже приведены несколько примеров:

Три разных символа переключателя

Операционный усилитель

Операционный усилитель или «операционный усилитель» представлен в виде треугольника с двумя входами и одним выходом. В некоторых случаях контакты блока питания удалены, но вам все равно нужно подключить их, чтобы он работал.

Символы питания

На больших принципиальных схемах обычно имеется много подключений к источнику питания. Для упрощения обычно используются символы питания для земли и VDD (или VCC), как показано ниже.

символы питания для заземления и VDD

В цепях с двойным источником питания, то есть положительным, нейтральным и отрицательным, у вас обычно есть третий символ питания, который выглядит как символ VDD, только перевернутый.

Фоторезистор

Символ фоторезистора или светозависимого резистора (LDR) выглядит как резистор в круге со стрелками, указывающими внутрь.

Кристалл

Кристалл — это компонент, используемый для создания стабильной тактовой частоты, часто для микроконтроллеров. На принципиальных схемах это выглядит так:

Предохранитель

Предохранители часто используются в высоковольтных цепях. Символ плавкого предохранителя выглядит следующим образом:

Дополнительные руководства по схематическим схемам

Рубрики: Схематическая диаграмма

Основное введение с диаграммой

В области электротехники и электроники символы электронных и электрических компонентов являются основными. вещь, которая управляет доменом, потому что все проекты основаны на символах компонентов.

Если вы новичок в этом домене. Во-первых, вы должны понимать символы, используемые для проектирования печатных плат. Как только вы хорошо разберетесь в электронных и электрических символах, вы получите возможность понять концепцию печатных плат, проанализировав схему печатной платы.

Из-за этого электронное и электротехническое сообщества мира объединились, чтобы использовать стандартный набор символов для каждого компонента.

В этой статье

Введение в электрические и электронные символы

Визуальное изображение электрических и электронных компонентов представляет собой электрический символ. Эти символы позволяют нам идентифицировать конкретный электронный компонент в цепи. Для определения электрических символов используются национальные и международные стандарты. Компоненты электрических и электронных схем показаны исключительно с использованием схемных обозначений, которые не указывают их назначение или метод.

Символы цепи используются для представления каждого компонента в цепи. Каждый компонент имеет определенное количество соединений или контактов. Схема цепи включает маркировку контактов и соединений. Каждый знак также имеет отличительное качество, которое отличает этот конкретный компонент.

Одной из основных частей электрической схемы является электрическая ячейка. Присутствуют положительный и отрицательный терминалы. Батарея может создаваться путем слияния многих ячеек. Схема одной ячейки и схематическое изображение батареи очень похожи. Провода помогают соединять компоненты в цепях. Провода в местах соединения показаны в виде капель.

Принципиальная схема состоит из нескольких частей, включая переключатели, конденсаторы и резисторы. В схемах также используются светодиоды и аккумуляторные элементы в дополнение к резисторам и конденсаторам. Для их соединения используются сети или тропы. Каждый элемент имеет уникальный символ и характеристики. Резистор, например, маркируется своим размером, номинальным напряжением и символом мощности. Другие части будут иметь символы для их размера и мощности, включая светодиоды и батареи.

Что такое электрические и электронные символы?

Электронная схема представляет собой группу различных электронных частей, которые обеспечивают движение электрического тока. Для создания принципиальной схемы электрические компоненты имеют две или более клемм, которые можно использовать для соединения одного компонента с другим. Систему можно создать путем пайки электронных компонентов на печатных платах.

Заземляющий электрод, батарея и резистор являются основными электрическими и электронными символами. Вы можете составить электрическую схему, которая будет более точной и легкой для понимания, зная о них. Эти символы можно использовать для иллюстрации схем большей сложности. Конденсатор и резистор, например, могут быть включены в батарею. Любой сможет нарисовать электрическую схему, используя эти основные символы.

При сборке схем для проекта или создании печатной платы для проекта крайне важно понимать электронные символы. Сложно разработать проект, если мы не понимаем символы, используемые в принципиальной схеме.

Давайте углубимся в символы:

Принципиальные схемы используются для виртуального изображения символов, используемых в электронных схемах. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств используется несколько символов электронных схем. Компоненты электронной схемы, такие как переключатели, провода, источники, заземление, резисторы, конденсаторы, диоды, катушки индуктивности, логические элементы, транзисторы, усилители, трансформаторы, антенны и т. д., обычно представляются с помощью символов схемы. На принципиальных схемах используются символы электрических и электронных цепей, чтобы показать, как работает цепь.

Символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальных схемах электронных схем. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.

Провода, источники питания, резисторы, конденсаторы, диоды, транзисторы, измерители, переключатели, датчики, логические элементы, звуковое оборудование и другие компоненты в основном обозначаются символами, предназначенными для электронных схем. Кроме того, большинство символов электрических цепей включают выключатели, элементы, батареи и т. д.

Почему эти символы?

На электрических и принципиальных схемах используются символы для обозначения компонента. Другое его название — схематический символ.

По своим рабочим характеристикам каждый компонент имеет типичную функциональность. Подключенный маршрут соединяет электронные компоненты в электронной схеме или схематическом макете для завершения схемы. Соответствующие символы для него служат для обозначения этих компонентов. Большинство дизайнов символов основаны на различных национальных и международных стандартах. Экземпляры включают стандарты IEC, стандарты JIC, стандарты ANSI, стандарты IEEE и т. д. Хотя электрические символы стандартизированы, они могут отличаться от инженерной дисциплины к инженерной области в зависимости от предыдущих традиций.

Это упрощает и упрощает понимание электрических цепей, принципиальных схем и планировки этажей. Если схема построена с физически используемыми компонентами, электрические символы представляют только отдельные части электрических и электронных схем; они не описывают никаких функций или процессов. Для каждого электрического устройства или компонента, используемого в цепи, например пассивных компонентов, активных компонентов, измерительных устройств, логических элементов и т. д., существует символ цепи (например, схема на макетной плате или собранная печатная плата).

Преимущества символов

Электронные символы в основном используются для упрощения черчения и облегчения понимания принципиальных схем. Вся индустрия использует одни и те же символы. Точное значение символа обеспечивается включением точки, линии, буквы, межбуквенного интервала, штриховки и числа. Нужно быть знакомым с базовой структурой различных символов, чтобы понимать схемы и их соответствующие значения символов.

Эти символы, представленные электронными чертежами, необходимы при проектировании схем для передачи информации о проводке, компоновке, расположении оборудования и его сложностях, чтобы можно было легко расположить компоненты.

• Простая доступность — Символ создается один раз, и с этого момента он доступен всем в сети.
• Сокращает путаницу при производстве — Используя определенный набор электрических символов, невозможно назначить разные символы одинаковым компонентам.
• Lessens Rework — Благодаря разработке и использованию единого стандартизированного набора электрических символов устраняются ненужные и избыточные доработки схем. Вам не нужно будет возвращаться и использовать правильный символ во втором или третьем обзоре, если вы используете авторизованный в первый раз.
• Улучшенная коммуникация в области электротехники и механики — Использование стандартизированных электрических символов уменьшает количество случаев непонимания между членами групп MCAD и ECAD. Использование связей между 2D-символами и 3D-моделируемыми деталями ставит всех на одну доску.
• Экономит время — Стандартизированные электрические символы не только экономят время на доработку и недопонимание, но и значительно упрощают поиск нужного символа в общей библиотеке символов вашей компании. Вы можете быть уверены, что попали в нужный файл, используя фильтры имени символа поиска, типа или производителя. Нет необходимости искать или пытаться определить, какое воплощение символа использовать.

Идентификация символов и их значение

Электрические символы

1 . Переключатель

В приложении есть много типов переключателей. Выбор переключателей в зависимости от приложения. Основная цель переключателя — перевести цепь в состояние «разомкнуто» или «замкнуто». Ниже приведены примеры некоторых переключателей, обычно идентифицируемых в отрасли.

• Тумблер — Рычаг, наклоненный в одно из двух или более положений, приводит в действие тумблеры. Тумблер — это тип выключателя, который часто используется в домашней электропроводке.
• Кнопочный выключатель — Кнопочные выключатели представляют собой двухпозиционные устройства, которые могут работать при нажатии и отпускании кнопки. Для мгновенного срабатывания большинство кнопочных переключателей содержат внутренний пружинный механизм, который возвращает кнопку в ее «отжатое» или «ненажатое» состояние.
• Концевой выключатель — Эти концевые выключатели имеют рычаг, который работает вместе с работой машинной части и очень похож на прочный тумблер или ручной переключатель выбора.
• Датчик приближения — Бесконтактные датчики используют магнитное или высокочастотное электромагнитное поле для обнаружения близости металлического компонента машины.
• Переключатель скорости . Эти переключатели определяют скорость вращения вала либо с помощью находящегося на валу центробежного грузового механизма, либо с помощью бесконтактного метода, такого как оптическое или магнитное обнаружение движения вала.
• Реле давления — При подаче на поршень, диафрагму или сильфон, который преобразует давление в механическую силу, давление газа или жидкости можно использовать для активации механизма переключения.
• Температурный выключатель — «Биметаллическая полоса», представляющая собой тонкую полоску, состоящую из двух металлов, соединенных друг с другом, причем каждый металл имеет переменную степень теплового расширения, представляет собой недорогой метод измерения температуры.

2. Ячейка

Разность потенциалов обеспечивается ячейками, питающими цепь. Это источник, который в основном вырабатывает заряд для цепи. Здесь химическая энергия является основным источником энергии, питающим всю цепь.

3. Аккумулятор

Соединение нескольких ячеек образует аккумулятор. Она более энергична, чем отдельная клетка.

4. Лампа

Лампа загорается, когда через нее проходит электрический заряд. Это происходит из-за того, что электрический ток нагревает тонкую нить накала, что заставляет ее светиться.

5. Предохранитель

Защитным элементом является предохранитель. В нем есть проволока с более низкой температурой плавления. В результате при слишком большом токе провод сгорает, разрывая цепь. Размыкая цепь, чрезмерный ток может предотвратить возгорание и повреждение других частей.

6. ​​Вольтметр

Вольтметр, прибор для измерения напряжения постоянного или переменного электрического тока по шкале, обычно градуированной в вольтах, милливольтах (0,001 вольта) или киловольтах (1000 вольтов). Многие вольтметры являются цифровыми и отображают показания в виде цифровых дисплеев. Только что описанные приборы могут также давать показания в аналоговой форме, перемещая стрелку, указывающую напряжение на шкале, но цифровые вольтметры обычно имеют более высокий порядок точности, чем аналоговые приборы. Например, обычный аналоговый вольтметр, вероятно, использует электромеханический механизм, в котором ток, протекающий по виткам провода, преобразуется в показания напряжения. Другие типы вольтметров включают электростатический вольтметр, который использует электростатические силы и, таким образом, является единственным вольтметром, измеряющим напряжение напрямую, а не под действием тока.

7. Амперметр

Амперметр: устройство для измерения электрического тока в амперах, постоянного (DC) или переменного (AC). Из-за того, что шунт, идущий параллельно счетчику, несет большую часть тока при высоких значениях тока, амперметр может измерять широкий диапазон значений тока. Круг с заглавной буквой А внутри служит значком амперметра на принципиальных схемах.

Принцип действия и точность амперметров различаются. Точность колеблется от 0,1 до 2,0 процентов при измерении постоянного тока, протекающего через катушку, подвешенную между полюсами двух магнитов, с помощью амперметра Дарсонваля.

8. Термистор

Термисторы представляют собой особый вид полупроводников, которые реагируют на изменения температуры подобно резистору; они имеют более высокое сопротивление, чем проводящие материалы, но более низкое сопротивление, чем изоляционные материалы. Электрическое сопротивление термистора можно идентифицировать, а его измеренное значение можно связать с температурой окружающей среды, чтобы установить измерение температуры.

Электронные символы

1. Резистор

Резистор — это пассивный электрический компонент, добавляющий сопротивление протеканию тока. Они присутствуют практически во всех электронных схемах и электрических сетях. Ом – это единица измерения сопротивления. Когда резистор имеет падение в один вольт (В) на его клеммах и ток в один ампер (А), полученное сопротивление можно измерить в омах. Зависимость между током и напряжением на концевых концах является линейной. Закон Ома иллюстрирует это отношение:

Существует множество применений резисторов. Среди некоторых примеров — деление напряжения, выделение тепла, схемы согласования и нагрузки, регулировка усиления и настройка постоянной времени. Они имеют значения сопротивления, которые охватывают более девяти порядков и используются в различных приложениях в промышленности. Они могут быть меньше квадратного миллиметра для электроники или использоваться в качестве электрических тормозов для рассеивания кинетической энергии движущихся поездов.

2. Конденсатор

Конденсатор — это метод поддержания постоянного напряжения. Они могут помочь уменьшить пульсацию напряжения. Конденсатор заряжается, когда на параллельную цепь подается высокое напряжение, и разряжается, когда используется низкое напряжение.

Буква C обозначает конденсатор с двумя выводами. Символ, напоминающий две параллельные пластины между двумя клеммами, обозначает конденсатор. В дизайне используются два отдельных вида символов конденсатора. Поляризованный конденсатор использует один, тогда как неполяризованный конденсатор использует другой. В символе поляризованного конденсатора одна из параллельных пластин рисует изогнутую линию, отличающую ее от другой. Изогнутая пластина, изображающая катод конденсатора, должна иметь меньшее напряжение, чем штырь анода (плоскопараллельная пластина). Плоскопараллельная пластина представляет собой анод конденсатора; символ плюса (+) обозначает анод.

3. Диод

Диод — это полупроводниковый прибор, эффективно переключающий ток в одном направлении. Значительно ограничивая ток в противоположном направлении, он позволяет легко течь в одном направлении.

Диод представляет собой поляризованное устройство с двумя выводами, которое можно обозначить буквой D. Один вывод диода положительный (анод), а другой отрицательный (катод). Анод — это основание треугольника, а закрытая сторона — его катод.

Горизонтальный равнобедренный треугольник, прижатый к линии, соединяющей две клеммы, образует форму диода. Диод работает в ситуации прямого смещения, или мы можем сказать, что диод будет пропускать ток в этом случае.

4. Светодиод (LED)

Символ светодиода также аналогичен символу диода, но с дополнительными стрелками. Эти стрелки исходят из треугольника и указывают в противоположном направлении. Соединения анода и катода находятся на поляризованных компонентах, таких как светодиод. Светодиоды (светоизлучающие диоды) преобразуют электрическую энергию непосредственно в свет, в отличие от традиционных источников света, которые сначала преобразуют электрическую энергию в тепло, а затем превращают ее в свет. Это приводит к эффективному созданию света с минимальными потерями электроэнергии.

5. Фотодиод

В отличие от символа светодиода, символ фотодиода имеет стрелки, поражающие диод. Стрелки, попадающие в диод, изображают фотоны или свет. Анод и катод — это названия двух выводов на фотодиоде.
С помощью фотодиода свет преобразуется в электрический ток.

6. ​​Стабилитрон

Кремниевый полупроводниковый стабилитрон — это компонент схемы, который позволяет току течь вперед или назад. Диод состоит из уникального сильно легированного p-n перехода, предназначенного для обратной проводимости при достижении определенного напряжения.

Обратное напряжение пробоя стабилитрона четко определено; при этом напряжении устройство начинает проводить ток и может продолжать непрерывно работать в режиме обратного смещения без вреда для себя. Кроме того, падение напряжения на диоде постоянно в широком диапазоне напряжений, что позволяет использовать стабилитроны для управления напряжением.

7. Катушка индуктивности

Неполяризованный двухконтактный компонент представляет собой катушку индуктивности. Петлевые катушки или изогнутые выступы визуально различимы между двумя клеммами на символе индуктора. Международное представление индуктора представляет собой закрашенный прямоугольник вместо петель.

В импульсных энергосистемах, генерирующих постоянный ток, катушки индуктивности часто используются в качестве компонентов для хранения энергии. Схема получает энергию от катушки индуктивности, которая накапливает энергию, чтобы поддерживать протекание тока в периоды «выключения», что позволяет использовать топографии, где выходное напряжение выше, чем входное напряжение.

Заключение

В заключение, символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальной схеме электронной схемы. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.

Принципиальная схема виртуально отображает символы схемы. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств лучше всего использовать несколько символов электронных схем. Компоненты электронной схемы, такие как переключатели, провода, источники, заземление, резисторы, конденсаторы, диоды, катушки индуктивности, логические элементы, транзисторы, усилители, трансформаторы, антенны и т. д., обычно имеют отдельные символы схемы. Соединение цепей можно анализировать с помощью принципиальных схем, в которых используются эти символы электрических и электронных цепей.
