Электрика в деревянном доме: как сделать — открытая и скрытая электрика в деревянном доме

Электропроводка в деревянном доме под ключ в Москве и Московской области.

Главная

Дополнительные работы

Монтаж электрики в деревянном доме

• монтаж электрощита;
• ввод кабеля в дом и подключение его к счетчику и автоматическому выключателю;
• прокладка кабелей по помещениям;
• установка монтажных коробок, выключателей и розеток;
• монтаж защитного заземления, установка УЗО;
• проверка и испытания.

Деревянные дома относятся к зданиям повышенной пожарной опасности. Этот факт необходимо учитывать при проектировании и монтаже электрики в деревянном доме. Некачественно спроектированная и смонтированная электрика в деревянном доме – причина большинства пожаров. Разводку электрики в деревянном доме из бруса можно осуществить двумя способами – открытым и скрытым.

Открытая проводка — более безопасная, с креплением на ролики, в последнее время, получила признание дизайнеров как «ретро» стиль.

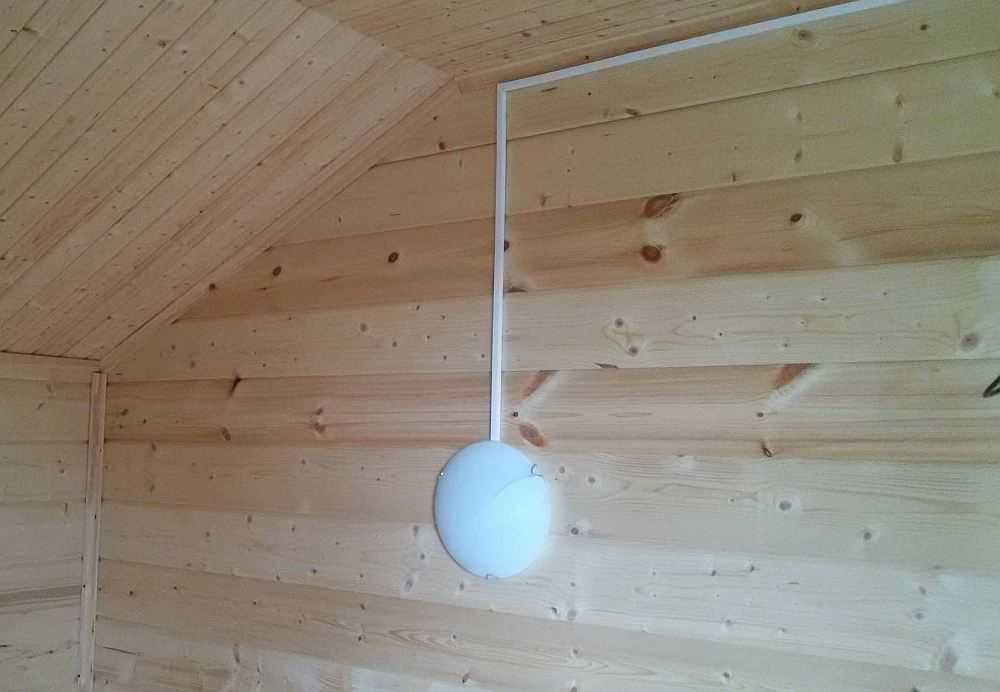

Другой способ сделать открытую проводку в деревянном доме — монтаж кабеля и проводов в специальных защитных коробах из негорючего пластика — кабель-каналах, которые можно подобрать по цвету к интерьеру.

Скрытая проводка — более эстетичная, обычно монтируются в каркасную фальшь-стену, межэтажные перекрытия, под подшивной потолок, или протаскивая её через металлические гофра-трубки, установленные при сборке дома, внутри стен, служащие изоляцией в деревянных конструкциях.
При любой схеме разводки, используемый электрический кабель, в связи с высокой опасностью пожара, должен быть с маркировкой НГ (не горючий). А проводку кабеля через стены необходимо осуществлять через гильзы, изготовленные из несгораемых материалов достаточной прочности, которые необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля.

Важно правильно выбрать сечение проводов и правильно распределить нагрузку электрики в деревянном доме, в частности, снизить количество потребителей на линию и подобрать автоматику защиты.

Именно она позволяет обезопасить людей от поражения током. После прокладки кабеля нужно сразу измерить сопротивление кабельной изоляции, чтобы убедиться, что она не повредилась при монтажных работах.

Электрика в деревянном доме, основные требования:

1. Изоляция кабелей не должна поддерживать горения. К таким относится ВВГнг, ВВГнг-LS, NYM.
2. Использоваться должны исключительно кабели с медными жилами.
3. При выборе материалов для для электромонтажа в деревянных домах уделяется особое внимание их качеству.
4. В расчетах, сечения жилы необходимо учитывать полную нагрузку подключаемого к сети оборудования с запасом в 30%.

5. При необходимости прокладки скрытой проводки применяются металлические трубы. Запрещено использовать пластиковые гофрированные трубы
6. Для защиты от поражения электротоком следует предусмотреть установку УЗО и заземления.

Есть еще множество нюансов электрики в деревянном доме из бруса, о которых многие обыватели даже и не подозревают. Мы подберем для Вас все необходимые решения и разработаем безопасную электрику в деревянном доме . При этом цена наших услуг будет зависеть исключительно от Ваших пожеланий и возможностей бюджета.

Если у Вас возникли вопросы относительно электроснабжения и Вам необходима консультация опытных специалистов – обращайтесь :

+ 7 495 771 16 66

Монтаж системы отопления
Отделка деревянного дома

Монтаж водоснабжения
Кровля деревянного дома

Фундамент деревянного дома

Утепление деревянного дома

Возврат к списку

Электрика в деревянном доме, монтаж проводки в деревянном доме.

Главная » Электрика — Электропроводка в деревянном доме

Дома из легковоспламеняющихся природных материалов имеют свою сложную специфику заведения коммуникаций. Прокладка электрики в деревянном доме относится к категории особо сложных инженерных задач, доверять выполнение которых следует исключительно профессионалом высокого уровня.

От правильности заведения электрической сети и качества монтажа сопутствующих элементов напрямую зависит не только исправность всей системы, но и безопасность самого строения.

Компания «Регион тепла» более 14 лет занимается техническим обустройства объектов различного типа и имеет безупречную репутацию на рынке.

Мы осуществляем монтаж проводки в деревянном доме с гарантией качества в минимальные сроки. Специалисты компании знают все тонкости проведения данного вида работ и обладают высокой квалификацией и большим опытом в данной сфере.

Ключевые требования для электросетей

Постройки из дерева имеют свои специфические требования к электропроводке. Главным требованием является рациональный подбор кабелей, которые должны быть рассчитаны на определенную нагрузку и иметь минимальный запас мощности в 30%.

Кабели в обязательном порядке должны быть защищены специальной оболочкой, которая устойчива к электричеству, температурным перепадам и механическим воздействиям. Кроме того, проводку следует спрятать, а места развязок и соединений должны быть расположены таким образом, чтоб к ним был легкий доступ при необходимости ремонта.

Также следует учитывать необходимость монтажа УЗО для защиты от критических перепадов напряжения и выведение отдельной ветки для оборудования с высокой нагрузкой на электросеть.

Другим важным моментом является правильный подбор защитной гофры для различного типа кабелей и негорючей заделки для мест строительной конструкции через которые проходят кабеля.

Наши специалисты знают все нюансы таких работ и технические нормы, что позволяет нам проводить монтаж электрики в деревянном доме на высшем уровне.

Наружная электропроводка в деревянном доме

Открытая схема является самой простой в плане монтажа и обслуживания. Чаще всего такую схему применяют в помещениях с повышенной влажностью, где существует возможность замыкания или возгорания. Также ее используют для экономии средств, поскольку такое решение обходится гораздо дешевле скрытого варианта.

Данный монтаж осуществляют при помощи кабельных пластиковых каналов, которые монтируются на стены. Пластик или другие материалы изготовления таких каналов не подвержены возгоранию и имеют электроизоляционные свойства.

При укладке проводов в такие каналы желательно не смешивать между собой слаботочные и силовые линии, а также осветительные кабеля. Также недопустимо заполнять канал более чем на 60%, такое решение ведет к перегреву и коротким замыканиям.

Канал должен плотно прилегать к стенам, а зазор между строительным основанием и каналом не должен превышать 2мм.

Скрытая электропроводка в деревянном доме

Скрытая схема предполагает проведение линий в пустотах строительных конструкций, сборных элементах, в монолитном трубопроводе, а также в нишах подвесных потолков.

Силовые кабеля возможно проводить в подготовительных слоях пола, которые выполнены из негорячего материала. При заведение осветительных кабелей в пустоты строительных конструкций или перегороди следует использовать провода с защитной оплеткой, которая будет служить защитой от механических воздействий.

Под штукатуркой кабеля должны ложиться строго в вертикальном или горизонтальном виде, а расстояние до несущих плит конструкции должно быть не мене 20 см. В перегородках толщиной менее 0,8 см. следует выполнять прокладку трассы по наиболее короткому маршруту.

Кабели при такой схеме закрепляют каждые 0,5 -1,2 метра и обеспечивают плотный контакт с основанием штробы.

Проводка электрики в деревянном доме: основные этапы работ

Выделяют такие этапы при проведении данного вида работ:

• Подготовительные работы по планированию маршрута, установке хомутов, креплений, труб или роликов в зависимости от схемы подключения;
• Заведение основного силового кабеля, которое может осуществляться по воздуху или же при помощи подземной закладки;
• Установку распределительных щитков. Для таких строений использую щитки открытого типа. Коробка типового щита состоит из заземлений, счетчика и автомата. Устанавливаться данное оборудование может в любом недоступном для детей месте;
• Заведение линии по самому дому и заполнение коробов в соответствии с техническим регламентов такого вида работ;
• Установку вспомогательного оборудования. К такому оборудованию относятся розетки для деревянного дома, выключатели, светильники и т.д. Важным моментом является установка розеток в деревянном доме с соблюдением всех технических норм;
• Монтаж заземления в землю у внешней стены при помощи стальных прутов и металлической полосы.

Специалисты компании «Регион тепла» ответственно подходят к каждому этапу и проводят тщательный контроль выполнения каждого из них.

Преимущества заказа данного вида работ в нашей компании

Важным моментом является тщательный подход к выбору специализированной компании, которая будет заниматься установкой электрических сетей для деревянных строений, ведь от этого зависит безопасность имущества и самих жильцов. Следует обращаться исключительно к профессионалам с хорошей репутацией и не экономить на данном виде работ.

К ключевым преимуществам сотрудничества с нашей компанией можно отнести такие моменты:

• Большой опыт работы в данной сфере и хорошая репутация на рынке;
• Возможность различных форм сотрудничества, включая проектирование, установку и обслуживание;
• Множество сертификатов и наград, которые подтверждают уровень качества наших работ;
• Огромные спектр услуг смежной направленности;
• Прозрачное ценообразование и доступные цены;
• Соблюдение сроков проведения работ;
• Расширенная гарантия на весь спектр услуг;
• Бесплатные консультации и персональный подход к потребностям наших клиентов.

Узнать более подробную информацию о всем спектре наших услуг можно у менеджера по контактному телефону на нашем сайте. Также Вы можете заказать обратный звонок – наши специалисты перезвонят Вам в удобное время и предоставят исчерпывающую консультацию по всем вопросам.

Также Вы можете ознакомиться с нашим портфолио в разделе «Наши работы» в котором представлен подробный отчет о проведенных работах на различных объектах.

Информация по электробезопасности | Springfield, TN

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Уважение к силе электричества — лучший способ избежать несчастных случаев, связанных с электричеством. Обслуживание наших клиентов выходит за рамки надежного и доступного электричества. Вот почему важно помнить, что электричество поступает из-за пределов вашего дома через трансформаторы, опоры линий электропередач и воздушные или подземные кабели. Если кто-то получил удар электрическим током от работающего внутри помещения электричества, по возможности отключите питание. Если это невозможно, используйте сухую деревянную палку, сухую веревку или сухую одежду, чтобы отодвинуть пострадавшего от источников питания.

Если кто-то прикасается к действующей наружной линии электропередач, единственное безопасное решение — позвонить в электроэнергетическую службу и попросить их отключить питание. Немедленно вызовите скорую помощь. Не пытайтесь перемещать внешнее электрическое оборудование или пострадавшего.

Пожар

В случае возгорания электричества по возможности отключите прибор от сети. Если дым идет от проводов или электродвигателей, выключите питание. Если возгорание небольшое, используйте огнетушитель, предназначенный специально для возгорания электричества, или обычную пищевую соду, чтобы потушить его. Никогда не используйте воду для тушения электрического пожара.

Линии электропередач

Если рядом с вашим домом оборвалась линия электропередач или обрыв провода, не трогайте его . Никогда не предполагайте, что провод мертв. Немедленно позвоните в отдел Springfield Electric по телефону

(615) 384-6770 , чтобы произвести необходимый ремонт.

Хорошие проводники

Электричество пойдет на землю через любой хороший проводник, включая металл, жидкость или даже вас. Держитесь подальше от его пути, никогда не касайтесь электроприборов или проводов мокрыми руками или ногами.

Защита от перенапряжения

Иногда неподавленный скачок напряжения может обойти полюсный трансформатор и проникнуть в дом потребителя, что приведет к серьезному повреждению приборов и бытового оборудования. Грозозащитные разрядники и трансформаторы, устанавливаемые на мачте, часто недостаточны для защиты чувствительного электронного оборудования.

Вторичная защита от скачков напряжения на служебном вводе – наиболее эффективный способ решения этой проблемы. Департамент Springfield Electric рекомендует и предлагает для этой цели ограничитель перенапряжений TESCO 240MSA.

Устройство очень надежное, и TESCO предлагает 10-летнюю гарантию на замену продукта и подключенного оборудования и приборов.

Потребители жилых помещений Springfield Electric имеют право приобрести этот разрядник для защиты от перенапряжений. Клиенты должны внести плату за обслуживание в размере 100 долларов США за каждую установку заранее или через соглашение о выставлении счетов с городом Спрингфилд и подписать соглашение. Клиенты, заинтересованные в этой услуге, могут связаться с отделом Springfield Electric по телефону 615-384-6770.

Электропроводка в деревянно-каркасных зданиях – профессиональный электрик

Деревянно-каркасные здания в настоящее время считаются основным методом строительства жилых домов в Великобритании, включая пристройки к кирпичным домам. У подрядчиков-электриков часто возникают вопросы о том, как прокладывать кабели в зданиях с деревянным каркасом, поэтому в этой статье мы рассмотрим некоторые из этих вопросов.

Строительство деревянно-каркасных зданий

Деревянно-каркасные здания состоят из внутреннего несущего каркаса из древесины, обработанной консервантом, и наружного листа из кирпича или другого вида облицовки. Деревянный каркас обычно изготавливается на заводе с соблюдением строгих мер контроля качества и доставляется на строительную площадку на грузовике. Навесные плиты (также называемые верхними плитами) представляют собой горизонтальные брусья, расположенные вдоль верхней части наружной стены на уровне скатов, на которые опираются концы балок или стропил. Обычно устанавливаются двойные пластины. На рис. 1 показан каркас одноэтажного деревянно-каркасного дома.

Наружные стены

Тип используемых материалов и расположение каждого компонента могут различаться. На рис. 2 показана типичная внешняя стена. На нем показана полость 50 мм и служебная полость 20 мм. На рис. 2 также показано, что внешняя стена имеет дышащую мембрану и пароизоляционный слой (VCL). Проектировщики и монтажники-электрики должны понимать назначение каждого компонента.

Полость

Циркуляция воздуха необходима для предотвращения гниения и обеспечивается полостью, обычно шириной 50 мм. Полость должна быть чистой, чтобы препятствовать проникновению влаги с внешней поверхности стены на внутреннюю поверхность. В случае пожара полость может выступать в качестве дымохода, поэтому ее края должны быть соответствующим образом закрыты.

Сервисная пустота

Назначение сервисной пустоты, как следует из названия, состоит в том, чтобы предоставить место для установки коммуникаций, включая кабели. Он обычно имеет глубину 20 мм и состоит из реек, на которые крепится гипсокартон для внутренней поверхности стены. Служебная полость должна быть герметизирована по периметру во избежание конвекции воздушных потоков.

Пароизоляционный слой (VCL)

Пароизоляционный слой (VCL) обычно укладывают со стороны изоляции (т. е. с теплой стороны), чтобы предотвратить утечку теплого влажного воздуха из отапливаемых помещений и в более холодные части стены, вызывая конденсацию влажного воздуха. Такая конденсация ухудшит тепловые характеристики изоляции и увеличит вероятность роста сырости и гниения. VCL может быть в виде толстого пластикового листа, отражающей алюминиевой фольги или гипсокартона, содержащего встроенный VCL. Когда VCL расположен так, как показано на рис. 2, в него должны быть проложены кабели, проложенные в сервисном пространстве при подключении кабелей к аксессуарам, монтируемым на стене. Важно, чтобы VCL был запечатан соответствующей лентой после вскрытия. Становится все более распространенным устанавливать ВКЛ на изоляционной стороне служебной полости, чтобы в нее не нужно было прокладывать кабели.

Дышащая мембрана

Дышащая мембрана устанавливается на холодной стороне изоляции, чтобы предотвратить попадание дождевой воды в стену, а также отвести водяной пар, проникший в стену изнутри. Для максимальной эффективности все стыки в мембране должны быть герметизированы.

Изоляция

На рис. 2 показана изоляция толщиной 120 мм, которая придает зданию тепловые и акустические характеристики. Эта изоляция может быть в нескольких формах, таких как жесткий полиуретановый жесткий пенопласт (PUR), полиизоцианурат или полиизопена (PIR), стекло или минеральная вата. Распространенными торговыми названиями жесткой изоляции из PIR или PUR являются Celotex и Kingspan Kooltherm. Утеплитель крепится к ориентированно-стружечной плите (OSB).

Внутренние стены

Внутренние каркасные стены могут быть полыми или заполненными изоляцией для улучшения акустических характеристик. Звукопоглощающее одеяло, такое как минеральная вата, обычно укладывается во внутренние каркасные стены вокруг источников шума, таких как игровые комнаты, ванные комнаты и любые стены для вечеринок.

Прокладка кабелей

Для кабелей, проложенных в служебных пустотах и/или опорных стенах, возможно, потребуется снижение номинальных характеристик, и следует сделать ссылку на Приложение 4 стандарта BS 7671 или Приложение F Руководства по эксплуатации IET (OSG) . Кабели должны быть проложены в разрешенных безопасных зонах или иным образом защищены механически в соответствии с разделом 522.6 стандарта BS 7671. Для прокладки в жилых помещениях кабели должны иметь защиту от УЗО 30 мА в соответствии с разделом 411 стандарта BS 7671.

Крепление утопленных задних ящиков

Утопленные задние ящики можно прикрепить к горизонтальным выступам, установленным на глубину ящика. В качестве альтернативы можно использовать задние ящики для сухого каната. Целесообразно, чтобы задние ящики были снабжены вспучивающейся задней прокладкой (т. е. «шпаклевкой») для сохранения акустической целостности и огнестойкости перегородок из гипсокартона. В одну и ту же полость стойки можно устанавливать не более одной двухпостовой или двух однопостовой тыловых коробок. Задние коробки не должны устанавливаться вплотную друг к другу в одной и той же полости шпильки.

Пожарная безопасность

Там, где электрические и сантехнические принадлежности проникают в стены и пол пожарного отсека, для герметизации отверстий и стыков и предотвращения распространения огня и дыма используются огнестойкие материалы (называемые «противопожарными материалами»).
