Монтаж проводки в гараже своими руками: правила и советы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Составление схемы
• 2 Расчёт количества материалов
• 3 Разводка линии
  • 3.1 Подготовка
  • 3.2 Внешняя проводка
  • 3.3 Внутренняя разводка кабеля

Проведение проводки в гараже значительно отличается от протягивания ее в жилых помещениях, поскольку понадобится вызывать электрика, который протянет кабель от столба к щиту.Вдобавок он должен подсоединить трансформатор, счётчик и выключатели. Без сотрудничества с электриком никак не справиться, потому что проведение кабеля от центральной ЛЭП требует наличие официального разрешения для работ с электрическим напряжением.

Стоимость электромонтажа, проведённого электриком, значительно бьёт по кошельку. Но если лично осуществить ответвление в гараже, тогда электрик займётся исключительно внешним подключением.

Прокладка линии собственными силами включает в себя достаточно весомые преимущества:

• экономия денег;
• практика в электромонтажных работах.

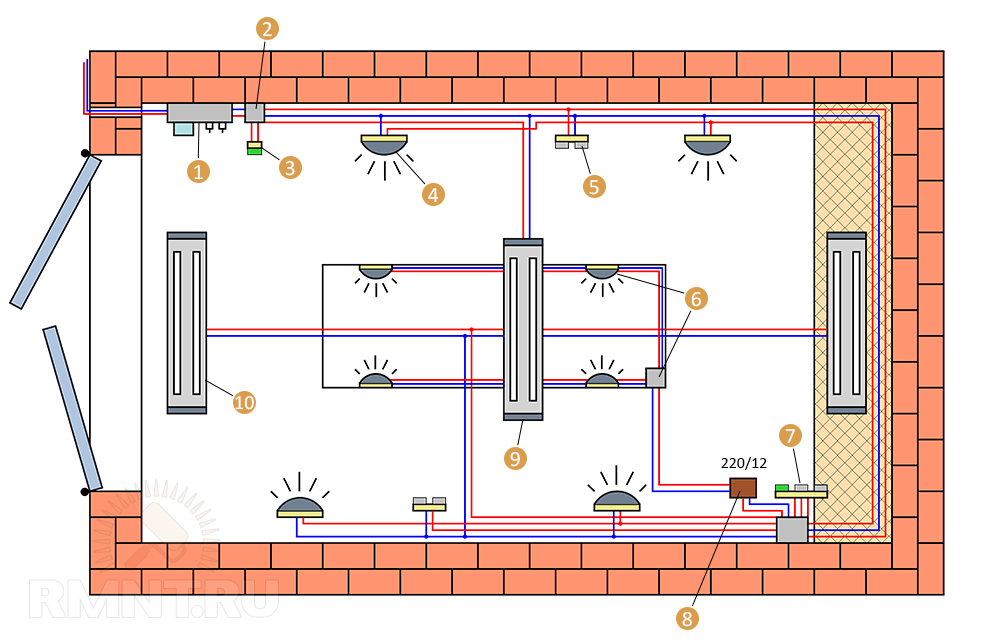

Составление схемы

Перед подготовкой стен нужно позаботиться о правильном составлении схемы электропроводки в гараже. На ней должны указываться следующие отметки:

1. введения кабеля в гараж;
2. установки электрического щитка;
3. расположения выключателей, лампочек и разъёмов.

Для самостоятельного черчения схемы рекомендуется учесть некоторые условия:

• трасса проходит по стенам только по вертикали или горизонтали, поворот может быть только прямоугольным;

• кабель проводится на расстоянии 150 мм от отопительных труб или потолка;
• выключатели крепятся на расстоянии 150 мм от двери, на высоте 1500 мм;
• разъёмы устанавливаются на высоте 600 мм от земли;
• расстояние между розетками не меньше 4000 мм;
• на осветительные приборы и разъёмы отдельно устанавливаются устройства защитного отключения;
• для смотровой ямы устанавливаются лампочки на 12 вольт, а в электрощит — понижающий трансформатор.

Если в гараже планируется оборудовать ремонтную мастерскую, то необходимо установить трёхфазный электрический ввод, чтобы выдерживались все нагрузки тока от сварочного аппарата и сверхмощных агрегатов. Чтобы организовать такую систему потребуется медный кабель с сечением 10 мм² и электрощиток минимум на 20 модулей.

Удобнее всего если при черчении схемы пользоваться проектом здания, чтобы чертёж был соблюдён со всеми подлинными размерами.

Расчёт количества материалов

Вслед за тем как будет составлена схема электропроводки в гараже, нужно будет переходить ко второму этапу — подсчёту расходных материалов. Вначале подсчитываются провода. Электричество проводится как внутри гаража, так и снаружи, следственно необходимо закупить материалы на всё. Монтаж внешнего ответвления следует проводить медными жилами с сечением от 10 мм².

Для корректного расчёта сечения провода нужно точное определение электроприборов, которые необходимо будет установить. Для розеток используются жилы с сечением от 4 мм², а для выключателей — 1,5 мм². Что касаемо длины, то её непременно покупают с запасом, так как провод разрезается на отрезки: от разъёмов к щиту, от выключателей к лампочкам. На каждое ответвление требуется резерв в 150 мм.

Далее следует тщательный просчёт числа розеток. Их нужно не меньше двух: для удлинителя и стационарного электроприбора. Выключателей тоже требуется не меньше двух: для ямы и главного освещения. Отдельное внимание нужно уделить светильникам. Широкое распространение среди населения получили светодиодные и люминесцентные лампочки.

Стоит тоже посчитать количество креплений, гофрированных труб или кабель-каналов.

Разводка линии

Электропроводка в гараже проводится в три стадии:

1. подготовка;
2. внешняя проводка;
3. внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку проводов и подготовку стен. Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

• плоскогубцы;
• комплект отвёрток;
• молоток;
• зубило;
• кусачки;
• электрическая дрель;

• изолента;
• перфоратор;
• крепёжные элементы;
• отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

1. над проезжей дорогой от 6 м;
2. над пешеходными дорожками от 3,75 м;
3. над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Если провод будет прокладываться снизу, то необходимо будет выкопать траншею от центральной ЛЭП до щита и положить в неё силовой медный кабель (ВБбШв). Главное в фундаменте не забыть оставить отверстие для введения во внутрь гаража.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Внутренняя разводка кабеля

Существует 2 варианта прокладывания линии в гараже:

• скрытый;
• открытый.

При прокладке скрытым способом нужно помещать провода в штробы и закреплять их хомутами или металлическими скобками. Далее следует установка распределительных коробок, а также подключение разъёмов и выключателей. После этого все жилы соединяются клеммами и проводят прозвонку с помощью мультиметра. Если всё нормально и электропроводка в гараже своими руками проведена по всем правилам, то можно штукатурить стены и дать им время на просушку. В деревянном или железном сооружении проводка обычно ведётся открытым способом в специализированных кабель-каналах.

Для вспомогательного увеличения безопасности работы с электроприборами, к вводу в щит следует пристроить отдельное заземляющее устройство. Несложное заземление изготавливают из металлических стержней диаметром около 16 мм, которые вертикально фиксируются на земле и соединяются с верхушками полоской из стали. Данный прибор обязан быть с сопротивлением, не превышающим показатель в 4 Ом.

Почти во всех гаражах присутствует влага. Именно поэтому они относятся к категории построений с высокой влажностью. Вследствие этого все автоматические выключатели, разъёмы и лампочки необходимо устанавливать со степенью защиты IP44 и далее.

Также стоит задуматься и о дополнительной технике безопасности. Пользоваться приборами следует только при полном отсутствии напряжения. Чтобы отключить напряжение, выключают автоматы в щите или откручивают пробки. Работать нужно в комфортной спецодежде, не стесняющей передвижений. Необходимо пользоваться исключительно качественным и цельным электроинструментом с изолированным кабелем без нарушений.

К осуществлению работ по монтажу проводки необходимо относиться максимально ответственно. Не стоит торопиться, а необходимо взвешивать каждое дальнейшее действие. Ведь только от правильно выполненного монтажа будет зависеть безопасность, надёжность и долговечность проводки.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Электропроводка в гараже

Содержание

• Планируем схему электропроводки в гараже
• Требования для электропроводки в гараже
• Собираем инструменты и материал
• Методы прокладки электропроводки
• Инструкция по прокладке проводки в гараже
• Советы и рекомендации

Для удобства использования гаража, крайне важно провести необходимые коммуникации. Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.

Планируем схему электропроводки в гараже

Первый шаг, от которого будет зависеть успех в этом деле – создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.

При создании схемы электропроводки обратите внимание на такие нюансы:

• Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали. Если необходимо выполнить поворот, то только на 90°.
• От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
• Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
• Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
• На освещение и розетки должны быть отдельные УЗО.
• В смотровой яме устанавливаются светильники мощностью 12 вольт.

Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.

Требования для электропроводки в гараже

Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются. Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.

Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.

Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.

Другой важный нюанс, который нельзя игнорировать – сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.

Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.

Собираем инструменты и материал

Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:

• Кусачки.
• Острый нож.
• Дрель/перфоратор.
• Набор отверток.
• Молоток.
• Зубило.
• Изолента.
• Отвертка-индикатор.

Из материалов необходимо приобрести:

• Провода.
• Электрический щиток.
• УЗО.
• Выключатели.
• Розетки.
• Осветительные приборы.
• Лампочки.
• Гофру при необходимости.
• Распределительные коробки.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

1. Скрытый.
2. Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

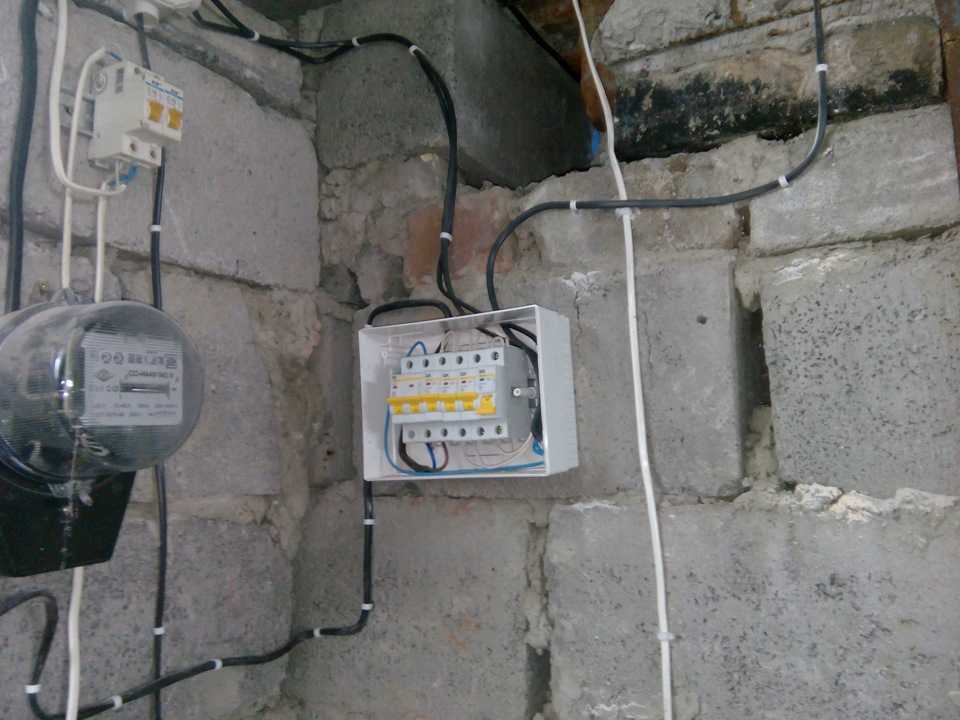

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Советы и рекомендации

Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:

• Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
• Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
• При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
• В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм², а для освещения достаточно 1,5 мм².
• Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
• Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.

Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.

Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем. Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.

• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Законно ли самостоятельно выполнять электромонтажные работы?

Многие ремонтники домов, которые занимаются ремонтом дома своими руками, не боятся браться за молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрики. Электромонтажные работы своими руками, по праву, могут быть сложным проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть хоть какое-то желание, работа с электричеством — это один из домашних проектов, который поддается логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местный отдел разрешений, чтобы получить ответ, который касается вас.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы можете подтвердить, что являетесь владельцем, проживающим в доме, и что эта работа выполняется в ваших интересах, а не в коммерческих целях.

Если этот регулирующий орган разрешает вам, владельцу-жильцу, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест, чтобы получить эту временную лицензию.

Это , а не , то же самое, что и обширный тест, который проходят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, уменьшенный тест, предназначенный для того, чтобы домовладелец знал некоторые основы правил электротехники, прежде чем приступать к электромонтажным работам.

Типичным языком, который можно найти в сводах законов многих штатов, является следующий, который прямо позволяет владельцу-жильцу выполнять свою работу:

Ничто… не должно истолковываться как требующее от лица получения лицензии или сертифицированного электрика для выполнения электромонтажных работ в его или ее доме… кроме случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для сдачи в аренду, продажи. , или в аренду.

Например, штат Вашингтон RCW 19.28.261.

Предупреждение

Хотя выполнение электромонтажных работ своими руками часто является законным и может быть безопасным, при тщательном выполнении одной из основных проблем является обеспечение того, чтобы электромонтажные работы, выполненные своими руками, соответствовали нормам.

Любители могут выполнять совершенно функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы, если и когда придет время осмотреть дом для его продажи.

Почему вы можете захотеть сделать это самостоятельно

Электриков может не хватать

Легко найти людей, которые заменят окна или установят сайдинг. Они практически падают с неба. Но может быть трудно найти электрика, когда он вам нужен. Наряду с сантехниками, хорошего электрика, особенно того, у кого есть время, чтобы взяться за подрядную работу для ремонтника своими руками, может быть трудно найти.

Электрики дорогие

Если вы хотите сэкономить деньги на реконструкции, в первую очередь стоит начать с высококвалифицированных специалистов, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электрические работы чистые

По сравнению с установкой или сносом гипсокартона — или любым другим видом ремонтных работ — электромонтажные работы чисты.

По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством работ, выполняемых своими руками, электромонтажные работы упорядочены и аккуратны.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные потолочные полости; ползание по подвалам и подвальным помещениям и т. д.

Электромонтажные работы логичны

В работе с электрикой нет ничего сложного. Все это основано на проверенных и верных правилах и методах, и все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, по которой это не работает. Вы не можете и не должны импровизировать при работе с электричеством. Там нет клейкой ленты, склеивания конструкций, настройки или подтасовки электрических работ. Итак, если вы соблюдаете правила, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Безопасны ли электромонтажные работы? При соблюдении надлежащих мер предосторожности электромонтажные работы не представляют опасности. Однако самодовольство в сочетании с электричеством опасно.

Учтите, что с цепями можно безопасно работать, пока отключен автоматический выключатель. Когда эта цепь разорвана, электричество не может поступать к светильнику, настенному обогревателю или розетке, над которыми вы работаете.

Когда следует обращаться к специалистам

Даже если вам нравится заниматься ремонтом дома самостоятельно, бывают случаи, когда вы захотите нанять профессионалов. Ведь профессионалы делают эту работу каждый день. Работа, которая требует от вас крутой кривой обучения, для них вторая натура.

Например, многих самодельщиков отталкивает идея прощупать электрический щиток и установить новые цепи. Контакт с наконечниками внутри сервисной панели — очень серьезное дело, но работа с сервисной панелью — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена своими руками. Если они того пожелают, они могут нанять электрика для этой последней работы по подключению к сервисной панели.
