Электропол под плитку как делать: Электрический теплый пол под плитку: укладка, монтаж, плюсы и минусы

alexxlab

Содержание

Электрический теплый пол под плитку: укладка, монтаж, плюсы и минусы

Греющие системы укладывают под напольное покрытие как самостоятельное, но чаще как дополнительное отопление. Они хороши в санузлах, детских комнатах, прихожих. То есть там, где нежелательно ходить по ледяной поверхности. Их можно уложить под разные виды финишного покрытия, но на практике их обычно кладут под керамическую облицовку. Сделать это можно самому, без помощи профессионалов. Разберемся, как провести монтаж теплого электрического пола под плитку.

Все о монтаже теплого пола под керамическую облицовку

Почему выбирают электрополы
Разновидности систем
— Кабель
— Термомат
— ИК-пленка
Составление плана-схемы
Подготовительные работы
Монтажная инструкция
— Укладка теплоизоляции
— Установка приборов контроля
— Фиксация нагревательных элементов
— Заливка стяжки
— Облицовка

Это не единственное решение для подогрева пола: есть еще водяные системы. Однако выбор чаще делают в пользу электричества. Это объясняется преимуществами, которые дает его использование. Перечислим основные из них.

Плюсы

  • Относительно невысокая стоимость комплектующих и их укладки.
  • Простой монтаж. При желании его можно выполнить самостоятельно.
  • Возможность укладки в любом здании и помещении. Водяные полы разрешены только в частных домах.
  • Нет необходимости получать специальное разрешение на установку.
  • Возможность точного и простого регулирования температуры нагрева. При желании электрический обогрев легко встраивается в комплекс «умный дом».
  • Не нужно обустраивать высокую стяжку, которая необходима для водяных конструкций. Следовательно, высота комнаты уменьшается ненамного.
  • Быстрый разогрев и грамотно реализованное автоматическое управление дает возможность сэкономить на отоплении.

Минусы

  • Увеличение расходов на оплату электроэнергии.
  • Повышение нагрузки на электросеть. Необходимость обустройства отдельной линии с УЗО.
  • Возможно повышение уровня магнитного поля, что теоретически может быть небезопасно для жильцов.

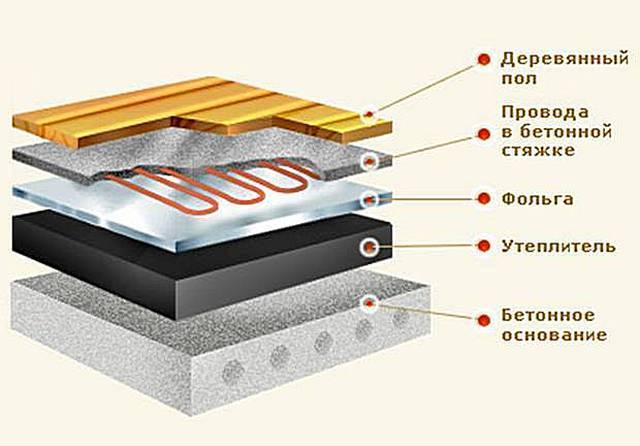

Принцип работы любой из этих схем очень прост. Нагреватель-проводник греется, отдает тепло стяжке, в которую он уложен. Она разогревает плитку, после чего тепло поступает в воздух и греет комнату. Немного иначе работают инфракрасные пленки, которые тоже питаются от электричества. Здесь облицовка прогревается инфракрасными волнами, испускаемыми ИК-излучателем. В остальном все то же самое. Перечислим основные типы греющих электрополов.

Кабельные

Производят несколько видов нагревательных кабелей: одно- и двухжильные резистивные и саморегулирующиеся. Их укладывают в стяжку, оборудуют термостатом. Кабели быстро и равномерно прогревают поверхность, могут быть подключены к автоматическому управлению, легко регулируются. Их значимыми недостатками считаются обустройство довольно высокой стяжки, которая оказывает давление на перекрытия, и необходимость проведения расчетов перед укладкой.



Маты

Представляют собой проводники-нагреватели, уложенные на сетчатую основу. Это значительно облегчает их монтаж, который проводится без предварительных расчетов шага и способа укладки. Кладут маты в спецклей или под наливную смесь. Они равномерно и быстро прогревают пол, легко поддаются регулировкам, не дают лишнюю нагрузку на перекрытия. К значимым минусам относят более высокую, чем у кабелей, цену.

ИК-пленка

Тонкая пленка, на которой располагаются полоски из карбонового материала. При подаче электроэнергии они испускают ИК-волны. Может монтироваться «сухим» способом, но при монтаже под облицовку чаще кладется под гипсокартон или наливной пол. Равномерно греется, легко регулируется, быстрый и не сложный монтаж. Работает долго и беспроблемно. Недостатком можно считать необходимость тщательной подготовки основания к монтажу.

Для укладки электрического теплого пола под плитку можно выбрать любой из описанных вариантов. Все они работоспособны и надежны.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Начинают работы с составления плана-схемы укладки. Это очень важный этап, который помогает определить правильное расположение элементов системы и их количество. На схеме обязательно указывают место размещения терморегулятора, элементов нагрева, участки их соединения. В процессе составления схемы стоит выполнить такие рекомендации.

  • Греющие фрагменты нужно укладывать так, чтобы они не располагались под массивными предметами: бытовой техникой или какой-то мебелью. Они отражают тепло, провода перегреваются и перегорают.
  • Минимальное расстояние от нагревательных контуров до стен — 100 мм.
  • Раскладывать нагревательные полосы можно разнонаправленно. Для изменения направления нужно подрезать пленку или сетку под углом.

Важный момент. Надо рассчитать необходимую мощность обогревателей. В среднем, для основного обогрева она должна быть 150-180 Вт на кв. м, для дополнительного — 80 Вт на кв. м и больше. Кроме того нужно убедиться, что проводка выдержит дополнительную нагрузку. Лучше всего подвести отдельную линию специально для запитывания схемы. В целях безопасности на нее ставят подходящие УЗО и выключатели-автоматы.

Перечислим мероприятия, которые необходимо провести перед началом монтажа теплого пола под плитку своими руками в ванной или другом помещении.

  1. Демонтаж старого покрытия. Его полностью снимают. Если есть старая стяжка, ее тоже демонтируют. Иначе уровень пола заметно поднимется, что особенно нежелательно для комнат с низкими потолками.
  2. Выравнивание основания. Все дефекты и неровности заделываются. Не должно быть впадин и выпуклостей. Если их много, заливают черновой бетонный слой. Обязательно убирают весь мусор, даже самый мелкий.
  3. Гидроизоляция основы. Ее обрабатывают специальными препаратами, например, составами на основе битума или жидким стеклом. Особенно важно это для санузлов и ванных. Это помещения с повышенной влажностью, нельзя, чтобы влага просачивалась в бетон.

Разберем последовательность монтажа греющей системы.

1. Укладка утеплителя

Это обязательный этап, качество его проведения влияет на эффективность обогрева. В качестве утеплителя выбирают пенофол или другой фольгированный материал. Лучше всего брать изоляцию с самоклеящимся слоем, ее проще укладывать. Полосы раскладывают на подготовленном основании, стыкуют их без нахлеста, стыки фиксируют скотчем. Поверх теплоизоляции рекомендуют уложить металлическую сетку. Она армирует стяжку и помешает нагревательным элементам соприкасаться с утеплителем, что крайне нежелательно. В завершение утепления по периметру стен наклеивают демпферную ленту. Материал компенсирует температурное расширение при нагреве.

2.

Монтаж приборов контроля

Для управления системой монтируют температурный детектор и термостат. Последний бывает механическим и электронным. В любом случае ставят его на стену вблизи от розетки. Температурный детектор помещают на пол, располагая его между витками нагревательных элементов. В основе штробят отверстие для датчика и подходящих к нему проводов. В целях безопасности их закладывают в гофрированную трубу. Край трубки, который утапливается в стяжке, заливают герметиком.

3. Раскладка системы

В рекомендациях, как сделать теплый электрический пол под плитку, напоминают, что перед монтажом стоит проверить сопротивление кабелей. Оно не должно отличаться от того, что указано в техдокументации. Максимальное допустимое отклонение — 10%. Если все в порядке, приступают к раскладке. Кабель, полосы матов или пленки раскладывают на основании. При укладке ориентируются на составленную ранее схему.

Сложнее всего уложить кабель. Его раскладывают витками на одинаковом расстоянии один от другого. Смещение недопустимо, иначе подогрев будет неравномерным. Элементы крепят к основе специальными хомутиками из пластмассы или монтажной лентой. Маты и пленку уложить намного проще. Их раскладывают полосами, при необходимости фрагменты подключают в общую схему. Фиксировать полоски на основе нет особой необходимости, но при желании это можно сделать.

После того как нагревательные элементы уложены, систему подключают к термостату. Важно сделать это правильно. Затем нужно проверить работоспособность теплого пола. Проводят его тестирование и еще раз измеряют сопротивление. Оно должно полностью соответствовать тем данным, что получили перед началом монтажа.

4. Обустройство стяжки

Она потребуется, если уложена одна из разновидностей кабеля. Тогда готовят цементно-песчаный раствор с пластификатором и заливают им элементы обогрева. Чтобы поверхность была ровной, предварительно устанавливают маячки. Высота бетонной стяжки — 3-5 см. Смеси дают время на отвердение и набор прочности. Важный момент. Включать обогрев в это время категорически запрещено. Первый раз это делают только после того, как бетон полностью отвердеет и высохнет. После этого приступают к облицовке.

С пленкой и термоматами поступают иначе. Теоретически на них можно класть термоклей и облицовку. Но лучше сделать не так. Поверх полос можно уложить полиэтиленовую пленку и армирующую сетку. На них заливают небольшой слой самовыравнивающегося пола. Дают время на отвердение, для этого потребуется не больше одного-трех дней. Получается прочная основа для плитки. Она хорошо защищает нагревательные элементы от случайной порчи. Есть еще один вариант — укладка гипсокартона. На него монтируют кафель.

5. Облицовка плиткой

Укладывать плитку можно только на специальный термоклей. Обычные смеси не выдержат постоянно повышенных температур: облицовка расшатается и отвалится. Смесь готовят небольшими порциями, точно по инструкции на ее упаковке. Готовую мастику наносят на обратную сторону плитки зубчатым шпателем. После этого ее кладут на основание, прижимают к нужному месту.

Чтобы межплиточные швы получились ровными, между фрагментами облицовки закладывают специальные крестики. Каждую уложенную плитку аккуратно простукивают резиновым молоточком, так она лучше сцепляется с основой. В ходе работы обязательно контролируют горизонталь поверхности уровнем. Когда вся облицовка будет уложена, ее оставляют до полного отвердения клеящей смеси. После этого вынимают крестики и затирают межплиточные швы.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Содержание

  • 1 Вариант #1 — электрический теплый пол

    • 1.1 Использование нагревательных секций

    • 1.2 Использование нагревательных матов

  • 2 Вариант #2 — инфракрасный теплый пол

  • 3 Вариант #3 — водяной теплый пол

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

youtube.com/v/MR9WZWi9ppc?autoplay=0″ wmode=»transparent»/>

Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Про особенности монтажа инфракрасного теплого пола, электрической кабельной системы и нюансы установки труб для водяного обогрева, вы можете прочитать в статье: https://pol-master.com/tepliy-pol/montazh-teplogo-pola-svoimi-rukami-video.html.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

  • Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
  • Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
  • На линии отреза пленки не забудьте изолировать выходы медной полосы.
  • Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
  • Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
  • Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
  • Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
  • Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
  • Подключение терморегулятора к электросети доверьте профессиональному электрику.
  • Проверьте работоспособность смонтированной системы, проведя пробное подключение.
  • Проведите укладку полиэтиленового слоя поверх термопленки.
  • Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Возможно вам будет интересно узнать, как отремонтировать теплый пол. О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор,  а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

Видео-инструктаж:

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

По материалам сайта «Ваннапедия«.

  • Автор: Алексей
