новый закон об электронных свидетельствах на поверку приборов учета воды, электричества, газа
На чтение 7 мин. Просмотров 17k.
С 24 сентября 2020 года поверка счетчиков воды, электричества, газа и тепла проводится по-новому. Теперь юридической силой обладает только электронная запись о поверке. Эту запись метрологи будут самостоятельно по Интернету вносить в базу Федерального информационного фонда по обеспечению единства измерений — в реестр «Аршин». Бумажный документ без связки с электронным свидетельством о поверке недействителен.
Закон об электронной записи
Теперь инспектор, который делает поверку, обязан внести данные о вашем счетчике в федеральную электронную базу — реестр «Аршин». Коммунальщики (например, управляющие компании) будут брать данные о приборе учета из этой базы. Бумажные свидетельства, выданные после 24 сентября, юридической силы не имеют. Свидетельства, выданные до этой даты, по-прежнему действуют.
Новые правила поверки отражены в Федеральном законе №496-ФЗ от 27. 12.2019 «О внесении изменений в Федеральный закон «Об обеспечении единства измерений».
Закон говорит о том, что теперь электронная регистрация результатов поверки – единственное юридически значимое подтверждение того, что счетчик исправен. Запись будет храниться в виртуальной базе — Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) (он же реестр ФГИС «Аршин»).
«Вступившие в силу поправки устанавливают приоритет электронной регистрации результатов оформления поверки и утверждения типов средств измерений, которая станет единственным юридически значимым подтверждением результатов метрологических работ», — сказал руководитель Федерального агентства по техническому регулированию и метрологии РФ (Росстандарт) Алексей Абрамов, его слова приводит ТАСС.
Зачем нужен цифровой формат
У нововведения несколько целей. Они связаны с удобством и безопасностью потребителя.
- Конкуренция среди компаний, которые занимаются поверкой, будет более добросовестной.
Сейчас Управляющая компания (УК) может заставить жильцов заказывать поверку только у конкретной, «дружественной» УК фирмы. Может даже не принять результаты поверки, если ее сделали «чужие» метрологи. Теперь у УК нет возможности навязывать своих специалистов и вообще как-либо влиять на выбор компании по поверке. Заказываешь поверку у любой понравившейся фирмы, и электронная запись появляется в реестре, минуя УК.
- Собственникам будет удобнее отслеживать состояние счетчиков. Соответствующую запись можно будет увидеть онлайн на официальном сайте «Аршин». Собственнику больше не надо хранить свидетельство или держать в голове очередную дату поверки. Все будет храниться в электронном виде. Доступ к данным возможен в любой момент времени.
- Электронная система нужна для борьбы с мошенниками, которые зарабатывают на доверчивых гражданах, навязывая внеочередные поверки владельцам квартир. Представители неких компаний звонят или приходят в квартиру и заявляют, что пришло время очередной проверки водомеров.
Разумеется, не бесплатной. Приятный мужчина снимет показания, сделает соответствующую запись в техническом паспорте ИПУ и поставит печать, а также заверит, что на ближайшие несколько лет собственник может забыть об этой процедуре. Скорее всего, у представителя недобросовестной компании нет лицензии на эту деятельность. Или «фирма» вообще юридически не зарегистрирована. Зато, когда придет время настоящей проверки, выяснится, что бумага, выданная мошенниками, незаконна. Теперь у потребителя всегда будет доступ к электронной базе, а мошенники физически не смогут внести в Росреестр электронную запись.
- Раньше проверка ИПУ была целым приключением. Надо заказать процедуру, дождаться метролога, взять у него бумажное свидетельство, потом отвезти ее в УК, отстоять там очередь, заполнить заявление… Сейчас не надо никуда везти документы, запись об успешной процедуре появится на сайте Росреестра в электронном виде.
Поверка счетчиков электрической энергии
1 Виды счетчиков электрической энергии
Счетчик электрической энергии – прибор для измерения расхода электрической энергии.
По конструкции счетчики классифицируются на индукционные (электромеханические) и электронные (статические).
Индукционные
Принцип работы индукционных счетчиков заключается в следующем. В электрическом счетчике имеется две катушки — токовая и напряжения. Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск. При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск. Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи, которая передает необходимые сигналы и информацию на барабаны счетного механизма. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше. Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения.
Эта группа счетчиков наиболее дешевая и простая. Они широко использовались в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы).
Достоинством является низкая стоимость, высокая надежность в работе.
Но постепенно на смену им приходят электронные счетчики. Например, индукционные электросчетчики имеют недостаточную точность и ограниченные функциональные возможности, имеют малый ток потребления и они чувствительны к сильным магнитным полям. А также одной из проблем индукционных счетчиков на сегодняшний день является потеря свойств магнита, что приводит к увеличению показаний потребленной электрической энергии.

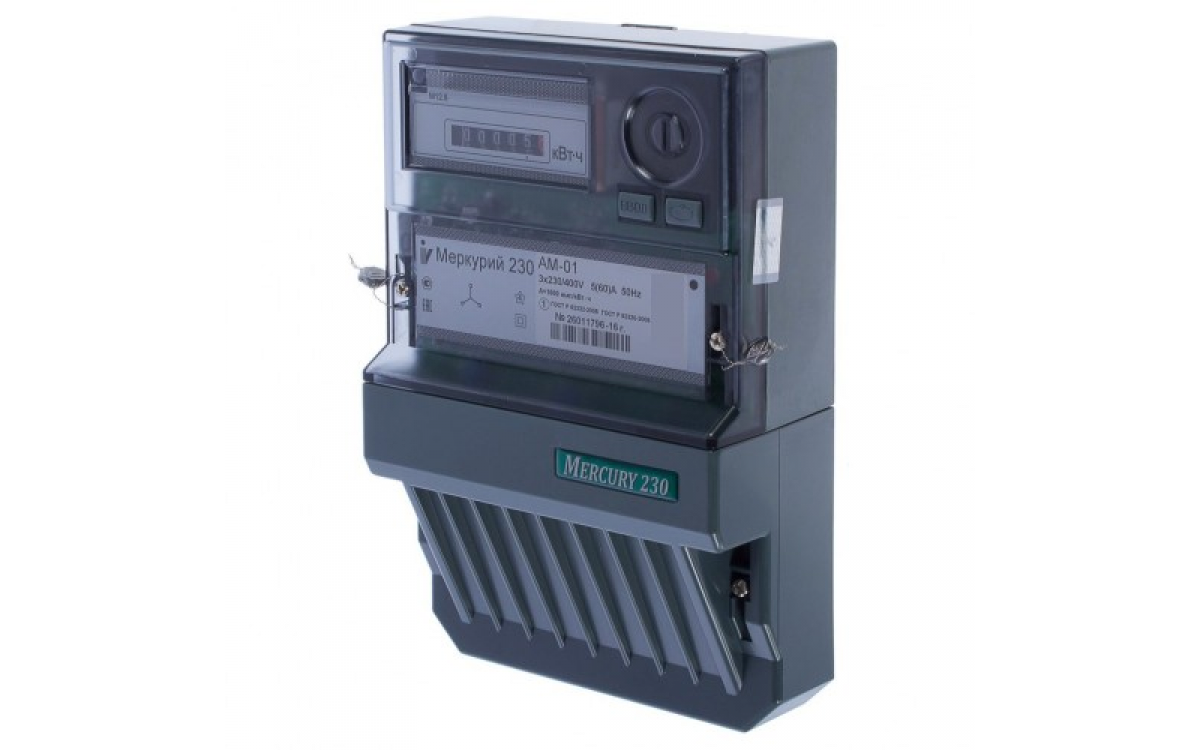

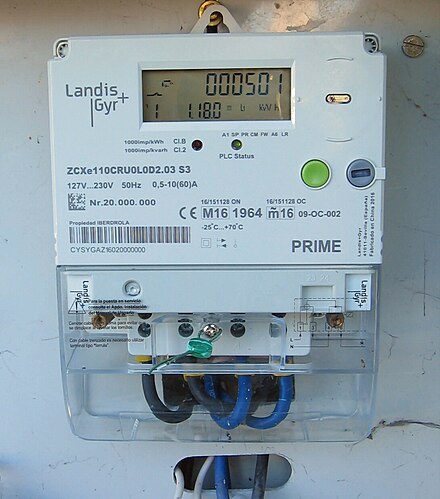

Электронные
Электронные электросчетчики работают за счет преобразования входных аналоговых сигналов напряжения и тока из сети в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.
Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие устройства.
Статические счетчики также могут иметь внутренние тарификаторы (многотарифные счетчики), позволяющие вести учет по разным тарифам, например, дневной тариф и ночной.
Достоинствами этих приборов являются: высокая точность, масса и объем значительно меньше индукционных, применение цифровых дисплеев позволяет значительно повысить удобство представления информации для пользователя.
Недостатки: стоимость выше, чем у индукционных и требуют замены элементов питания.
На предприятиях промышленности и в энергосистемах для учета электроэнергии используют электронные счетчики с микропроцессорным управлением, так называемые многофункциональные. Помимо основной своей функции – учета электрической энергии, они могут измерять параметры ее качества, обычно имеют интерфейсы связи для передачи информации об измеренных параметрах на диспетчерские пункты по контролю, учету и распределению. Такие счетчики применяют как автономно, так и в составе автоматизированных систем сбора данных о потребляемой энергии (АИИСКУЭ).
2 Технические и метрологические характеристики счетчиков электрической энергии
2.1 Основными техническими характеристиками счетчиков являются:
— Базовый ток Iб — значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением.
— Номинальный ток Iном — значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора.
— Максимальный ток Iмакс – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в технической документации.
— Номинальное напряжение Uном — значение напряжения, являющееся исходным при установлении требований к счетчику.
— Передаточное число (постоянная) А, которое обозначает число оборотов диска или число импульсов, приходящееся на единицу измеряемой энергии.
Все эти характеристики указываются на щитке прибора.
2.2 Метрологическими характеристиками являются:
— Предел допускаемой основной относительной погрешности, выраженный в процентах. Она зависит от класса точности, значения тока в нагрузке, коэффициента мощности. При номинальных значениях тока и коэффициента мощности погрешность (в процентах) равна числу, обозначающему класс точности. Класс точности счетчика указывается на его щитке.
— Порог чувствительности — это наименьшее значение стартового тока, при котором начинается непрерывная регистрация показаний электрической энергии. Т.е. для каждого счетчика имеется так называемое пороговое значение, при котором он начинает считать электроэнергию.
— Самоход счетчика также является важной метрологической характеристикой. Он определяет, что, если в цепи отсутствует ток, и подано напряжение выше или ниже номинального (в допускаемых пределах), то прибор учета не должен регистрировать электрическую энергию.
3 Поверка счетчиков электрической энергии
Поверка электросчетчиков имеет важное экономическое и социальное значение. Электроэнергия год от года дорожает и точный ее учет важен как для поставщиков, так и потребителей этого ресурса. Ведь «врать» (то есть вести учет потребленной электроэнергии с превышением предела допустимо возможной погрешности) электросчетчик может как в ту, так и в другую сторону. Поверку осуществляют аккредитованные в соответствии с законодательством Российской Федерации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели.
Поверка счетчиков проводится в соответствии с:
ГОСТ 8.259-2004 «ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки»,
ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки», а также в соответствии с методиками поверки, приведенные в технической документации на утвержденный тип средств измерений, которые могут содержаться в руководстве по эксплуатации или являться отдельным документом.
Для поверки счетчиков электроэнергии в ООО «Энерготестконтроль» используются:
Поверочная установка МК6801, позволяющая одновременно поверять от 1 до 8 однотипных электросчетчиков.
Установка поверочная универсальная УППУ-МЭ-3.3Т1, на ряду с другими ее возможностями предназначена для поверки индукционных, электронных и микропроцессорных счетчиков электрической энергии, в том числе, измеряющих основные показатели ее качества.
3.1 Межповерочный интервал
Периодичность поверки электросчетчиков (интервал между поверками или межповерочный интервал) — важная для потребителя характеристика — может составлять от 6 до 16 лет. Для всех типов счетчиков межповерочный интервал устанавливается при внесении в государственный реестр средств измерений, указывается в описании типа средства измерений на каждый тип, а также в паспорте на прибор учета.
В общем случае межповерочные интервалы для различных счетчиков приведены в таблице:
Виды счетчиков |
Межповерочный интервал, год |
Однофазные индукционные |
16 |
Трехфазные индукционные |
6 — 8 |
Однофазные электронные |
8 — 16 |
Трехфазные электронные |
6 — 16 |
Электронные многофункциональные |
6 — 14 |
Но все же, для конкретного типа счетчика межповерочный интервал следует уточнять в государственном реестре средств измерений.
3.2 Счетчики электрической энергии необходимо подвергать поверке в следующих случаях:
1 Истек межповерочный интервал
2 Нарушен знак поверки (поверочная пломба)
3 Подозрение потребителя на неправильную работу прибора
4 Уведомление о проведении поверки приборов учета от энергоснабжающей организации или других уполномоченных лиц
5 При установке нового средства измерений обратить внимание на год поверки: на вновь устанавливаемых счетчиках должны быть пломбы поверки с давностью не более 12 месяцев.
3.3 Результаты поверки счетчиков удостоверяются:
— для приборов, признанных пригодными к эксплуатации: нанесением знака поверки (оттиска поверительного клейма) в специально отведенном месте на корпусе счетчика и голографической наклейки с указанием даты поверки.
При необходимости оформляется свидетельство о поверке.
— для приборов, признанных непригодных к эксплуатации: выдача извещения о непригодности с указанием причин и гашение поверительного клейма.
Методика поверки счетчиков электроэнергии — Народный СоветникЪ
Поверка счетчиков электроэнергии является обязательным мероприятием в ходе их эксплуатации. Порядок проведения поверки и используемые для этого дополнительные технические устройства предусмотрены действующими стандартами (ГОСТ 8.584-2004 и 8.259-2004). О том, как осуществляется поверка, поговорим в этой статье.
Периодичность проведения поверок электросчетчиков
Каков межповерочный интервал между проведением поверок электросчетчиков, на протяжении какого срока показания последних можно считать действительными и верными?
Первичной поверке приборы учета электроэнергии (счетчики) подвергаются еще на заводе-изготовителе — дата ее проведения указана в паспорте прибора. В этом же документе отражены данные о периодичности проведения поверок в дальнейшем — обычно этот период, в зависимости от вида электросчетчика, составляет 6–16 лет. Также в случае ремонта счетчика мастерская одновременно проводит и его поверку.
Полный и бесплатный доступ к системе на 2 дня.
Виды приборов учета электроэнергии:
- механические индукционные приборы с дисками — их поверки проводятся не реже чем раз в 8 лет;
- электронные счетчики — срок между поверками может достигать 16 лет, в зависимости от модели.
Виды поверок электрических счетчиков
Существует 2 основных вида поверки счетчиков: лабораторная и по месту установки прибора учета. При первом варианте проводится она в соответствующих метрологических лабораториях и занимает довольно большой промежуток времени — от 2 до 4 недель. К ее минусам следует отнести затратность и немалую продолжительность. Помимо расходов на непосредственное проведение поверки организацией, осуществляющей таковую, потребуется нести также расходы на демонтаж, перевозку и последующий монтаж прибора учета.
Именно поэтому набирает популярность другой вид поверки, осуществляемый приборами, позволяющими провести необходимые измерения на месте установки электросчетчика. На сегодняшний день существует несколько видов приборов, позволяющих провести поверку любого счетчика с учетом действующего температурного режима и погрешности, предусмотренной для прибора учета.
Подпишитесь на рассылку
Для разных моделей счетчиков электроэнергии разрабатываются различные методики поверки и рекомендованы различные приборы для этого (согласно их техническими характеристикам). Использование при проведении поверки приборов, не соответствующих рекомендованной методике, возможно только в случае, если таковые позволяют обеспечить заданный режим проведения испытаний. Но в любом случае нужно помнить, что все используемые при поверке приборы должны пройти осмотр или быть аттестованными в органах государственной метрологической службы.
В последнее время нередко поверка счетчиков проводится с использованием портативного компьютера, что позволяет:
- в автоматическом режиме задавать требуемые испытательные сигналы источника;
- сохранять полученную информацию для повторного использования в будущем;
- считывать показания измерительных приборов через последовательный порт с последующим их отображением;
- считывать архивные данные поверок счетчиков за прошлые периоды;
- создавать протоколы поверки электросчетчиков для дальнейшего выведения их на печать или сохранения на жестком диске устройства;
- создавать и редактировать базу данных проверяемых приборов учета и т. п.
Программное обеспечение в этой сфере постоянно совершенствуется в целях максимального упрощения проводимых мероприятий по поверке и повышения их эффективности.
Как осуществляется поверка электрических счетчиков?
Для каждой модели счетчиков предусматривается своя методика осуществления поверки. В самом же общем виде вся ее процедура включает в себя следующие действия:
- Внешний осмотр прибора учета на предмет наличия деформаций, повреждения корпуса, внешних или внутренних частей и т. п. Помимо этого проводится осмотр счетчика на предмет прочности стекол, наличия индивидуального номера, а также соответствия комплектности заявленной модели и имеющейся маркировки — требованиям Госстандарта.
- Проверку прочности электроизоляции, которая также проводится согласно требованиям ГОСТа. Допустимо не делать этого в отношении электросчетчиков, поступивших после ремонта или их недавней замены, то есть в случаях, когда прочность изоляции уже проверена предприятием-изготовителем или ремонтной организацией. Можно не делать этого и в случае, если с момента прошлой поверки счетчика его целостность не нарушалась, что подтверждается наличием неповрежденной пломбы.
- Опробование и поверку и правильности функционирования счетного механизма прибора учета. Для этого прибор подключается к источнику питания и прогревается в течение 15 минут при номинальном напряжении и в аналогичном режиме подачи тока.
Допустима поверка и таким способом, как измерение частоты вращения диска и зажигания светодиодов за время изменения показаний счетного механизма на 2 цифры нижнего разряда.
- Обязательное подтверждение в ходе поверки отсутствия самохода. В этом случае предпринимается такое действие, как подача напряжения на параллельную цепь (115% от номинального показателя), делается это при отсутствии тока в последовательной цепи и номинальном показателе напряжения источника питания счетчика и его вспомогательных цепей. Поверка в данном случае длится 10 минут. Не подвергаются таковой лишь счетчики, у которых наличие самохода исключено в виду их конструкции.
- Поверку порога чувствительности электросчетчика, на которую затрачивается также 10 минут. Проводится она при номинальном значении напряжения параллельной цепи счетчика и таком же значении напряжения источника питания в приборе учета электроэнергии.
Также определяется (контролируется) соответствие систематической относительной/основной погрешности учета предусмотренной для данного прибора учета изготовителем. Погрешность определяется методом косвенного измерения мощности, при этом должны использоваться вольтметр, амперметр и секундомер. Погрешность определяется путем сличения показаний напряжения, мощности нагрузки или силы тока с теми, которые указаны в технической документации к прибору учета.
После поверки счетчик, отвечающий требованиям, необходимо опломбировать с наложением оттиска поверительного клейма.
Важно! К выполнению поверки электросчетчика, согласно требованиям государственного стандарта, допускаются участники, ознакомленные с требованиями безопасности при работе с электроустановками, обеспеченные необходимой спецодеждой и прошедшие соответствующее обучение.
Поверка счетчиков
Перечень и стоимость услуг
Заявка на обслуживание приборов учета
Что такое поверка счетчика?
Поверка счетчика – это тестирование прибора учета на соответствие его метрологических характеристик установленным требованиям.
Что такое класс точности счетчика?
Максимально допустимая погрешность прибора, выраженная в процентах.
Зачем нужно проводить поверку счетчика?
Поверка счетчика позволяет определить степень допустимой погрешности счетчика и установить его пригодность к применению. Все потребители электроэнергии обязаны проводить поверку приборов учета согласно Федеральному закону «Об обеспечении единства измерений» от 26.06.2008 № 102-ФЗ. По п. 3 ст. 1, п. 1 ст. 9 и п. 2 ст. 13 этого закона «В сфере государственного регулирования обеспечения единства измерений (осуществление торговли и товарообменных операций) к применению допускаются средства измерений утвержденного типа, прошедшие поверку в аккредитованной лаборатории».
Кто несет ответственность за поверку счетчика?
Вовремя осуществлять поверку счетчика обязан владелец помещения, в котором он установлен.
Какие счетчики подлежат поверке?
Поверку должны проходить все счетчики, задействованные в расчетах за электроэнергию. Это касается как физических, так и юридических лиц и ИП.
Какой счетчик подлежит замене?
Счетчик класса точности 2,5 и хуже с истекшим сроком государственной поверки подлежит замене.
Как часто необходимо проводить поверку счетчика?
Межповерочный интервал устанавливается заводом-производителем прибора учета и указан в его паспорте. Если вы потеряли паспорт счетчика, то межповерочный интервал можно уточнить у его завода-производителя.
Чем грозит, если я пропустил поверку?
Показания данного счетчика не будут приниматься к расчету организацией, предоставляющей Вам коммунальные услуги. Для физических лиц это означает, что расчет будет производиться по нормативу потребления электроэнергии. Для юридических лиц – по фактическому среднему потреблению за последние три месяца в течение трех последующих месяцев, а потом – исходя из максимальной пропускной способности питающих сетей.
Где можно произвести поверку?
Произвести поверку прибора учета можно в любой организации, аккредитованной государством в области обеспечения единства измерений (поверки). Екатеринбургская электросетевая компания предоставляет услуги по поверке приборов учета электроэнергии, их перепрограммированию и настройке с 2012 года.
Как осуществить поверку счетчика?
Придерживайтесь следующего АЛГОРИТМА действий:
1. Предупредите компанию-поставщика коммунальный услуг о том, что вы намереваетесь демонтировать счетчик (для физических лиц – это управляющая компания или товарищество собственников недвижимости, которые осуществляют управление многоквартирным домом). После этого поставщик переведет Вас на другой способ расчета.
2. Необходимо демонтировать счетчик с помощью специально-обученного персонала. Это может сделать электромонтажная организация, электротехнический персонал юридического лица или электрик УК/ТСН.
3. Привезите демонтированный счетчик в Лабораторию поверки приборов учета Екатеринбургской электросетевой компании по адресу г. Екатеринбург, пр-т Орджоникизде, 8.
График работы:
понедельник — четверг: с 08:00 до 17:00
пятница: с 08:00 до16:00
Контактные телефоны:
(343) 356-23-53, 356-23-55
Вопросы и заявки вы можете направлять по адресу [email protected]
4. На месте будет заключен договор на оказание услуг по поверке прибора учета.
5. Поверка займет до 30 дней с момента оплаты услуг. После того, как поверка сделана, Вам позвонят и сообщат о готовности.
6. После поверки счетчика вы получите официальное свидетельство о поверке, которое содержит информацию о том, когда необходимо пройти следующую поверку прибора учета.
7. Пригласите электромонтажную организацию или электрика УК/ТСН для установки счетчика.
8. После установки счетчика – пригласите организацию, предоставляющую коммунальные услуги для опломбировки и принятия данных прибора учета для расчета. Если Вы рассчитываетесь за электроэнергию напрямую со сбытовой организацией – нужно обратиться к ее представителям. Если Вы рассчитываетесь за электроэнергию с УК/ТСН – обратитесь в свою управляющую компанию.счетчика, поверить счетчик, проверить электросчетчик, диагностика электросчетчика, экспертиза электросчетчика, МПИ.
