Электрощиток для дачи своими руками: монтаж и рекомендации

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно. Это относится и к монтажу электрической проводки во всех строениях дачного участка. Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Содержание:

1. Требования к установке
2. Элементы, устанавливаемые на щите
3. Составляющие распределительного устройства
4. Схема сборки
5. Подключение

Требования к установке

• Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7. 1. Остановимся на главных из них.
  Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
• Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
• Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
• К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию.

Для дачного дома площадью до 200 м2 достаточно одного щитка.

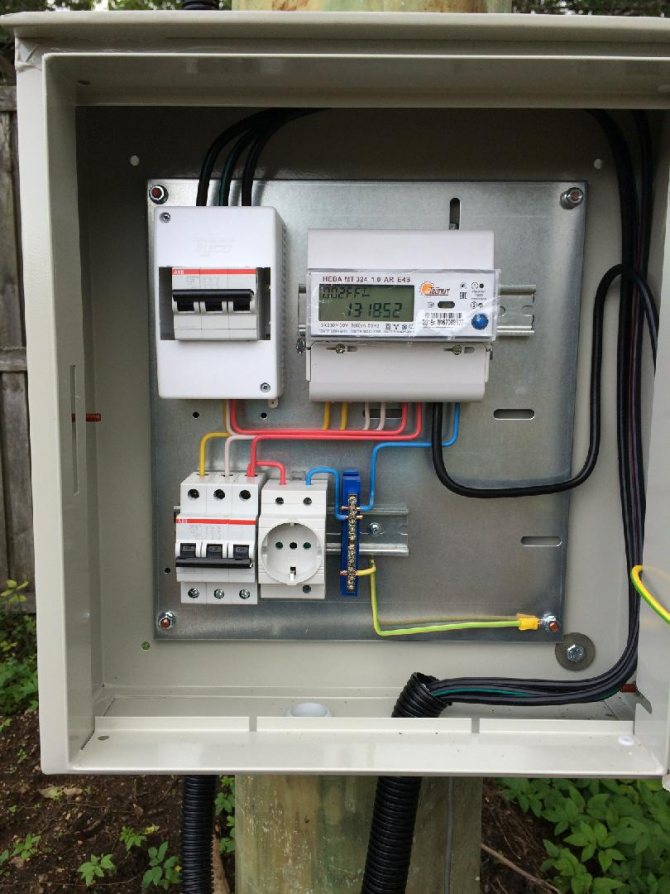

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

• Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
• Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
• Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
• Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Составляющие распределительного устройства

1. Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:
   Электросчетчик
2. УЗО (Устройство защитного отключения) Нулевая шина
3. Заземляющая шина
4. Автоматы:

• Вводной – 30-60 А.
• Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А.
• Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А.
• Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.
Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
2. Нулевой шины – на изоляторах;
3. Шины заземления — непосредственно на корпус;
4. Пакетников;
5. Счетчика.
6. Подвести вводной кабель в верхний левый угол шкафа.
7. Установить там же вводной автомат.
8. Установить две шины для ноля и заземления.
9. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую. Монтаж и установка эл прибора
10. Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально. Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
11. Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
12. Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
    Заглушить оставшиеся неиспользуемые отверстия для проводов. Образец схемы сборки электрощита в дачном доме представлен на этом фото:
13. Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль. Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета.

Чаще всего бывает:

• Ноль N – синий
• Фаза L – красный
• Заземление PE – желтый c зеленым пунктиром

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

• Подключить электросчетчик в соответствии с приложенной к нему схемой.
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов

при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.
