Электрощиток для квартиры: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

монтаж и сборка своими руками

Для подключения электроэнергии в каждой квартире или частном доме нужен электрический щиток. Величина и его наполнение зависят от количества подключённых электроприборов.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

Составление схемы электрического щита

Перед сборкой электрического щитка необходимо составить его схему. Она составляется по схеме электропроводки в квартире. На ней вся аппаратура, расположенная в распределительном щитке в квартире, находится после электросчётчика.

По схеме электропроводки определяется, сколько необходимо автоматов защиты и их номинал, параметры УЗО и других аппаратов.

Потребители электроэнергии можно разделить на группы, каждой из которых соответствует свой автомат. Это указывается на схеме электрического щитка.

Важно! Составленная по правилам ПУЭ (правила устройства электроустановок) схема электрощита важна для правильного монтажа распределительных щитов.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Важно! Установка в сети УЗО может спасти здоровье или жизнь людям, живущим в доме.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Важно! Ширина электрощитков при покупке также измеряется в модулях. Это размер отверстия для установки электроприборов. В некоторых конструкциях он может увеличиваться выламыванием пластин в наружной крышке.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

Справка! В кабелях изоляция заземляющей жилы жёлтая или жёлто-зелёная.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

• Во-первых, электрический щит должен принять энергию от внешнего источника.
• Во-вторых, щит распределяет энергию по группам потребителей.
• В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
• В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
• И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2. 5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм² и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

• Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм² (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм² уже критично, а для сечения в 1,5 мм² является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

• Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
• В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
• Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
• Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм². Подсчитаем количество модулей.

• На вводе двухполюсный автомат 2 модуля.
• Далее счетчик +6 модулей, в итоге 8.
• Два УЗО +4 места, в итоге 12.
• Шесть автоматов однополюсных, значит 12+6=18 мест.
• Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

• Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

• Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

• Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
• Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

• Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
• Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

• В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
  • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
  • Организация и фиксация входящих кабелей.
  • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
  • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
  • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
• И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

• У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
• Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

• Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм² или 6 мм². Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
• Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

• Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
• Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

• Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
• Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
• Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

• Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
• В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
• Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
• Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
• Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий
	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

1. После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
2. Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

• Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
• Аналогично вводятся в щиток и маркируются все кабели.
• После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

• Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

• В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
• Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
• Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

• Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
• Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
• Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
• Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

• Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
• Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
• Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
• Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм². И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

• Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

• Групповая схема. Первым традиционно идет

Электрика своими руками: Проектируем и собираем однофазный щит в квартиру (часть 1)

 Вступление

Добрый день!

С этой статьи я решил начать новый цикл, посвященный тому, как самостоятельно выполнить проектирование и электромонтаж в новостройке, что, судя по обилию таких тем в разделе «Электрика», весьма актуально. По мере создания этой статьи, решил сначала выделить в отдельные статьи то, как выбрать кабель для внутренней прокладки и как самостоятельно спроектировать силовые линии в квартире.

Итак,

Считаю что желание самостоятельно спроектировать и собрать щит связано в первую очередь с тем, что найти адекватного исполнителя в сфере ремонтыхуслуг невероятно  трудно. С одной стороны, стоимость услуг высококвалифицированных электромонтажников довольно высока и к ним обычно очередь из заказчиков. К сожалению, нельзя отрицать и тот факт, что далеко не всегда цена является признаком качества. С другой стороны, на рынке присутствует невероятное количество исполнителей-халтурщиков с ужасающим качеством работ, целью которых является поскорее получить деньги и свалить с объекта, а там хоть трава не расти:

Проводка на картинке из темы про лже-электриков выполнена двужильным проводом ШВВП с сильно заниженным сечением — 0.75 вместо 1.5 мм2; изоляция соединений и их монтаж ужасающего качества. Скрутки не обеспечивают надежный контакт. В недалеком будущем у этой распаечной коробки есть все шансы выгореть вместе с квартирой.

Бывает так что «электрики» прямо говорят заказчикам что не знают как собирать щиты и просят подсказки. Либо сознательно скрывают это и халтурят пожароопасные и опасные с точки зрения возможности поражения электрическим током щиты. Как, например, очередной щит из эпической темы «Осторожно! Лже-электрики!»:

Заказчица — молодая женщина, доверившая свой ремонт халтурщикам, к сожалению, не знала, что ее новая квартира может сгореть из-за сильно завышенных номиналов автоматов, заниженного сечения жил кабелей и вообще низкого их качества, а также «соплей»-перемычек между автоматами, по которым течет общий ток квартиры. Не знала и то, что ей и ее семье грозит серьезная опасность поражения электрическим током из-за полного отсутствия дифференциальной защиты (то есть от утечек тока, в том числе через тело человека), особенно в ванной комнате. И это не говоря об ужасном исполнении самого щита.

Такое, к сожалению, встречается относительно часто. Отсюда многие заказчики сами стараются разобраться в данном вопросе.

В этой статье я расскажу о том как самостоятельно спроектировать и собрать однофазный щит для квартиры, используя одну типовую схему. Эта схема является безопасной, надежной и оптимальной с точки зрения бюджета для большинства квартир.

В связи с некоторыми особенностями старого жилого фонда (отсутствие выделенного заземления, разделения на линии в этажном щите и т.д.), статья будет применима к старому жилому фонду с некоторыми оговорками. Трехфазные щиты, щиты для коттеджей, щиты с автоматикой и т.д. в статье не рассматриваются, однако и для таких щитов вы можете использовать принципы и методы, описанные в статье. В таком случае рекомендую создать тему на форуме «Электрика».

Статья подразумевает что вы имеете некоторые базовые знания в модульных устройствах — например, знаете что такое автоматический выключатель и чем он отличается от УЗО. И самое главное — вы знакомы с правилами безопасности при работе с электричеством (хотя при проектировании и сборке оно не понадобится).

Исходные данные для проектирования

В качестве исходных данных для проектирования щита служат «три кита»:

   1. Бюджет

В первую очередь вам потребуется понимание бюджета вашего щита — сколько вы готовы отдать за материалы для него? (Считаем что сборка своими руками будет бесплатной). Никто не мешает вам рассмотреть несколько вариантов и выбрать устраивающий по деньгам.

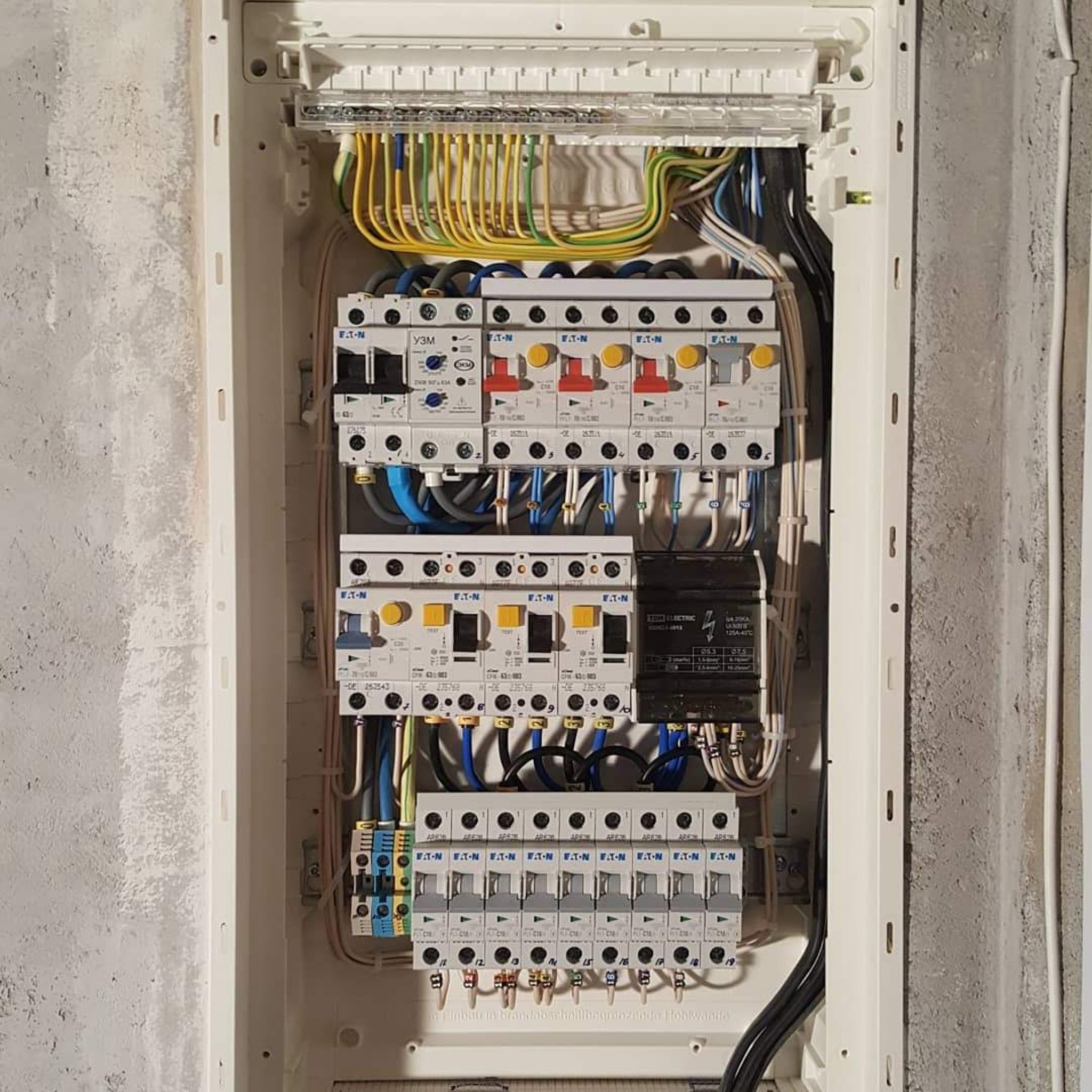

На фото представлен щит в однушку размером 24 модуля, но тем не менее имеющий все необходимые защиты и даже настраиваемый таймер вентиляции санузла. Такой щит по меркам Mastercity считается небольшим и недорогим.

Однако, обладателям квартир в старом фонде, где всего три автомата на квартиру-трешку, данный щит покажется большим.

И это не говоря, например, о таком щите:

На этом фото представлен щит в квартиру бизнес-класса, где заказчик запланировал множество силовых и слаботочных линий, а так же имел определенные требования к щиту. Щиты таких размеров вполне обычны, например, для коттеджей или больших квартир, где у заказчика есть некоторые предпочтения в плане электрики и слаботочки.

Естественно, большинству людей такие большие щиты не требуются — данный щит служит иллюстрацией того, что если вы хотите много, то и бюджет следует заложить соответсвующий.

В общем, при выборе линий и модульных устройств в щит всегда помните о бюджете. На моей практике часто бывает так, что заказчики увлекаются возможностями выбора, но в итоге им приходится пересматривать свои решения, так как стоимость выходит за рамки бюджета.

Приведу несколько зависимостей цены от параметров для небольших типовых щитов (конечно, сложные и нестандартные щиты не рассматриваем):

• По моим наблюдениям, самое большое относительное влияние на цену щита оказывают количество и тип устройств дифференциальной защиты, а именно ВДТ (УЗО) и АВДТ (Дифы). Закладывая в щит излишнее количество ВДТ, вы поднимаете цену щита до небес. С другой стороны, без ВДТ вообще нельзя — это критический элемент вашей безопасности и безопасности ваших близких.
• Сильное влияние на цену оказывает фирма-изготовитель модульных устройств. Покупая автоматы Siemens «промышленной» серии, вы получаете отличное качество и надежность, но цена получается чрезчур высокой; покупая китайские автоматы, вы рискуете, но зато земноводное весьма довольно.
• Так же, в рамках одной фирмы, может быть несколько серий — например, обычная и «домашняя» (более дешевая). При этом цены между сериями разнятся сильно. Еще более сильно цены зависят от отключающей способности (измеряется в килоамперах) в рамках одной серии — автомат с отключающей способностью 10 кА (килоампер) будет стоить значительно дороже, чем на 6 кА из той же серии. При этом в быту вполне достаточно 4.5 кА (но многие европейские производители больше не выпускают автоматы с отключающей способностью менее 6 кА).
• Размер щита так же влияет — чем больше din-реек требуется, тем больше щит стоит с каждой новой рейкой. Но при проектировании всегда следует оставлять некий запас по пустым местам — в первую очередь чтобы вы потом могли развести провода внутри довольно компактного пространства щита.

Поэтому имеет смысл выбирать некую «золотую середину» исходя из ваших возможностей.

   2. Линии потребителей, которые будут питаться от щита.


Под линией подразумевается один или несколько потребителей, к которым от щита идет один питающий кабель. Линией, например, могут быть розетки кухни, которые соединяются или последовательно, или в распаечной коробке.

Силовые линии, приходящие к автоматам, установленным в щите — кабели подключаются непосредственно к выходным клеммам устройств.

В более сложных щитах силовые линии приходят на специальные клеммники, откуда подключаются к устройствам щита внутренней разводкой:

У разных людей бывают разные ситуации — в одном случае делается капремонт с полной заменой проводки, либо ремонт «с нуля» и есть возможность самостоятельно запроектировать линии. В другом случае (частичный ремонт или доделка за халтурщиками) линии уже проведены и приходится работать «с чем есть».

Если у вас электрика делается «c нуля», пожалуйста, прочтите статью «Проектируем силовые линии в квартире».
Если вы сомневаетесь в выборе марки кабеля, надеюсь, соответствующая статья на Mastercity поможет вам определиться.

Если уже линии сделаны  — вам потребуется составить список этих линий  Если вам работу делали сомнительные «мастера», так же желательно выполнить прозвонку линий и проверку сопротивления изоляции мегаомметром.

В любом из двух вариантов перед проектированием щита у вас должен быть готов список линий. В идеале это сделать в табличном виде в программе Microsoft Excel или аналогичной:

Имея на руках составленный список линий, данный этап можно считать закрытым.

3. Номинал вводного автомата (и УЗО при наличии) и сечение вводного кабеля.

Распределительный щит можно образно представить в виде дерева. Вводной автомат в этом образе будет основанием ствола.

Вводной автомат служит для защиты от сверхтоков в вашей квартире, а так же играет важную роль — он ограничивает максимальную мощность, которую вы сможете получить от стояка.  Этот автомат устанавливается сетевой компанией и его просто так не заменить (по крайней мере, для замены на больший номинал потребуется заявка в энергоснабжающую компанию).

Если вам интересно, величина длительно допустимой мощности, ограниченная автоматом, рассчитывается по формуле:  P [кВА] = In [A] * 0,26, где In — номинальный ток вводного автомата. Можно ненадолго превысить эту мощность, но при этом вводной автомат через какое-то время отключится.

При проектировании следует понимать что сколько бы вы «веток» (то есть линий) не напроектировали, тонкий ствол не даст вам вырастить на них сочных яблок.

Так же не следует ошибочно считать что «сечение» ствола должно быть равно сечению кроны дерева. То есть что якобы номинал вводного (или любого вышестоящего) автомата должен быть равен  сумме номиналов нижестоящих. Сумма номиналов автоматов линий обычно в несколько)раз больше номинала вводного автомата — дело в том что электроприборы почти никогда не работают на полную мощность и одновременно.

Для дальнейшего проектирования вам следует понять какие устройства расположены в вашем этажном щите, то есть открыть его дверцу. Залезать внутрь самого щита, снимать защитную крышку и т.д. не нужно.

Кроме автомата, в этажные щиты в современных новостройках ставится противопожарное УЗО номиналом 100  или 300 мА и счетчик. Фото такого типового этажного щита новостройки:

На фото изображен вводной автомат на 50 ампер с характеристикой С, счетчик, противопожарное УЗО на номинальный ток 50 ампер и дифференциальный ток 100 мА (тип АС).

Самое важное здесь — убедиться что вводной автомат есть и если он есть, узнать его номинал (в данном случае — 50 ампер). Дело в том что некоторые застройщики вместо автомата перед счетчиком ставят рубильник (выглядит он почти как автомат), рассчитывая на то, что автомат будет установлен в квартирном щитке. В качестве подсказки — автомат отличается наличием буквы время-токовой характеристики отключения перед номиналом (обычно — С), например — С50. В случае любых сомнений вы можете в интернете найти информацию по названиям аппаратов, так же можете запросить свою управляющую компанию.

Если вводного автомата нет (вместо него рубильник) — обязательно запомните этот факт и на будущих шагах предусмотрите вводной автомат в щите.

Если противопожарное УЗО установлено — хорошо, если нет — это не страшно. Во всех новостройках и реконструируемых стояках старых домов эти УЗО устанавливают так как того требуют нормативы пожарной безопасности.

Но наш проектируемый щит уже будет содержать в себе более чувствительные УЗО. Поэтому если у вас нет противопожарного узо в этажном щите, а вводной кабель замоноличен, оно и не требуется. Прошу обратить внимание что в частных домах будет немного другая ситуация, частные дома в этой статье мы не рассматриваем.

В старом жилом фонде все несколько сложнее — если реконструкции стояка не было, то скорее всего на вводе установлен пакетный выключатель, затем счетчик, затем 2-3 автомата (розетки, освещение и плита, если есть), линии от которых идут в квартиру. Если была реконструкция, то вместо пакетника обычно устанавливают вводной автомат и, может быть, противопожарное УЗО. В данной статье я не буду подробно останавливаться на старом жилом фонде ибо этому стоит посвятить отдельную, весьма грустную, статью. Если у вас такой дом и вы хотите установить квартирный щит, приведите фото вашего этажного щитка в комментариях к статье или создайте тему на форуме.

ВНИМАНИЕ для жителей старого жилого фонда!!! Если вы видите в вашем этажном щите установлен пакетный выключатель, не трогайте данный аппарат и срочно вызовите электрика из управляющей компании для его замены на автомат. Дело в том, что он может при переключении взорваться из-за деградации карболитовой внутренней изоляции и последующего внутреннего короткого замыкания:

(картинка взята с сайта avariyca.ru)

Кстати, в некоторых новостройках эконом-класса, особенно которые сдаются с отделкой, застройщики устанавливают 2-3 автомата в этажный щит, как это сделано в старом фонде. В этом случае, если вы решите делать щит в квартире, необходимо заново пробрасывать вводной кабель, что сопряжено с некоторыми трудностями. Но это тоже отдельная история, которую следует рассматривать в индивидуальном порядке.

В общем, по третьему пункту у вас должен быть ответ на вопрос — установлен ли вводной автомат (а не рубильник!) в этажном щитке, и если установлен, то какой у него номинал.

Выбор архитектуры и базовой схемы щита

Среди множества схем и вариантов, предлагаю рассмотреть «классическую» архитектуру на УЗО с автоматами в простом варианте и варианте с «неотключаемыми» линиями.

О «неотключаемых» линиях я рассказывал подробно в статье про проектирование линий. Это те линии, которые остаются включенными в случае длительного отъезда (отпуск и т.д.) — например, холодильник, аквариум, охранная сигнализация и т.д. Эти линии группируются так что, при отъезде, отключив всего один рубильник или автомат в щите, вы обесточите всю квартиру, кроме этих линий. И, соответственно, по приезду — включите обратно. Естественно, при появлении сверхтока в линии или по желанию пользователя они отключаются, поэтому слово «неотключаемые» указано в кавычках.

Если у вас щит небольшой или вам не лень щелкать автоматами — можете обойтись без всяких рубильников и при отъезде отключить все автоматы, кроме нескольких таких линий. В этом случае выбирайте обычный вариант.

В оптимальном варианте, который чаще всего рекомендуют на форуме (но он далеко не самый дешевый), в каждой комнате есть две линии — освещение данной комнаты  и розетки данной комнаты, для каждого мощного электроприбора проектируется выделенная линия. Кроме этого, делается одна или две «неотключаемые» линии — например, холодильник, аквариум. Если есть система защиты от протечек, ее выносят на дополнительную «неотключаемую линию».

Итак, вот классическая схема на УЗО с автоматами:

Щит состоит из нескольких УЗО (обычно от двух до четырех), между которыми распределены автоматы линий. Такая схема имеет множество преимуществ:

• Абсолютно все линии имеют дифференциальную защиту. Нормативные требования не требуют дифзащиту на линии освещения и стационарные потребители (на

Бюджетный щит для 3-х комнатной квартиры

Сегодня, я расскажу о том, как не следует делать при замене электропроводки в квартире, но это лучше чем старая советская проводка))

В числах 20-х мая, один из моих коллег по электрике отдал своего знакомого, которому нужно было собрать щит. Почему он сам не сделал ему? А потому, что он увидел мои работы и решил что лучше меня этого никто (среди его окружения) не сделает.
Проблема для меня заключалась в том, что уже все линии (т.е провода) по квартире уже были проложены и материалы для щита уже были заказаны моим коллегой. В любом другом случае я не взялся бы за такую работу, так как специфика моей работы подразумевает проработку количества и качества линий в квартире или доме. Но согласился я еще и потому, что заказчик работает видео-оператором и готов записать видео-отзывы от себя и еще двоих моих заказчиков (у которых сейчас заканчиваю свою работу).

В чем именно заключалась моя работа? Несмотря на то, что материалы уже были заказаны, необходимо было сделать проект-схему, чтобы наглядно увидеть как все будет выглядеть.
Итак, вот такие были вводные данные:
1. В доме есть газ, но духовой шкаф будет электрический.
2. Необходимо сделать мастер-выключатель на всё, кроме холодильника
3. Вводной автомат в подъезде на 40А

Предупреждаю сразу, это очень бюджетный щит, по-хорошему нужно делать иначе и не ставить 1 узо или диф на всю квартиру! Но главное, вся необходимая защита в нем имеется. И заказчик сразу был предупрежден о последующем неудобстве при использовании.

Проект щита был готов примерно за 1,5 часа

Уже 23 мая материалы были у меня и я принялся за сборку. Покажу несколько фото в хронологическом порядке.

Выложенные комплектующие

Впервые столкнулся с корпусами Tekfor и не взлюбил их за хлипкую раму, которая разваливается если собирать все вне корпуса. И еще у пластронов слева и справа есть типа заглушки, и выламывать их нужно аккуратно, потому что есть ощущение что пластик может треснуть. Поэтому я их сначала по тонким местам проводил ножом чтоб еще сильнее утончить и выломать без сильных усилий. Чуть ниже есть фото и там видно о чем речь.

Основная часть была сделана, оставалось установить и расключить автоматы. Увы, дальше фото по их расключению не делал, т.к сильно увлекся процессом))

Вот смотрите справа от автоматов есть заглушки в пластронах, выглядят они не очень красиво, и выламывать их нужно с осторожностью. Хотя может только мне показалось что они слабые. Кто работает с такими щитами, расскажите в комментариях какие они.

И фото крупным планом что именно использовалось в данном щите

Далее должен быть этап внутренней и наружней маркировки, но было непонятно какой провод и куда будет подключаться (именно автоматы внизу на розетки и технику), так как заказчик делал разводку проводов в квартире сам и запас всего 2-х подходящих линий оставил меньше чем нужно.

Тем, кто делает проводку сам или вам делает мастер — следите чтобы запас проводов для подключения в щите был достаточным и не пришлось наращивать. Как делаю я? Проводим линию на стене, где будет верхняя точка щита (она же точка ноль, от нее идет разводка внутри самого щита), затем нужно знать размеры щита — высоту и ширину. Учитывайте, что в каждых щитах отверстия для ввода будут разными, где-то круглые не связанные друг с другом (как в данном щите из этого поста), а где-то один прямоугольный вырез на все подводящие провода. Далее формула такая — высота + ширина + 0,5 ширины. Именно таким должен быть запас проводов, больше можно, меньше нельзя.
Пример:
Размеры щита (взяты из головы) ширина 30 см, высота 60 см. Запас проводов от точки нуля = 60 см (высота) + 30 см (ширина) + 15 см (0,5 ширины) = 105 см.
Надеюсь понятно? Если есть вопросы, пишите в комментариях.

В моем случае всё было неправильно))) Щит проектировался уже под проложенные линии, материалы уже были заказаны без проекта, запас проводов был недостаточным (пришлось устанавливать щит выше чем было задумано, но это не критично), вследствии недостатка подвдящих проводов было непонятно по нижней рейке — куда и что будет подключаться, поэтому маркировка была сделана уже после подключения щита.
В общем вы поняли, мне пришлось выкручиваться и искать решения.

Смотрим ниже, процесс установки щита и как пришлось наращивать недостающий проводок

Видите внизу в желтой термоусадке? Это наращивание путем скрутки и сварки. Повторяю, чтобы такого не было — оставляйте достаточный запас проводов.

После расключения обязательно проверяйте правильность подключения отходящих линий. Как это делал я? На провода в подрзетниках я устанавливал поочередно лампочку с помощью клемников wago серия 222, а затем включал нужный автомат. Если лампочка загоралась — значит все в порядке.

Дело было лишь за внутренней и наружной маркировкой, смотрим результат))

Наклейки я всегда делаю в 2-х комплектах, на случай запороть один из них. В этом случае все прошло хорошо и второй комплект достался заказчику на всякий случай.

Внутренняя маркировка была сделана как в проекте, черные буквы — желтый фон. Но фото не сделал — опять увлекся процессом.
Видите мою фирменную наклейку? Фишка в ней такая, что заказчик в любой момент может по qr коду зайти в папку, где располагается вся информация по его щиту. Все схемы, фото и проект находятся именно там. «Это очень круто» — именно так мне говорили заказчики. Да, реклама на ней тоже есть, куда ж без неё))) Зато мои контакты всегда есть, стоит лишь открыть щит и посмотреть)

Подведем итоги. Я понял, что буду брать заказы на проекты и сборку щитов только если еще не проложены линии и не заказаны материалы, возможно, если соглашусь то, только в исключительных случаях и по двойному тарифу. Также я не люблю и, видимо никогда не полюблю установку щитов и любые электромонтажные работы, не могу я получать удовольствие от того, что мне не нравится.

Ну как получилось? Напишите в комментариях.
И у меня к вам вопрос. Как вы считаете, стоит ли сделать отдельную услугу по комплектам для наружней маркировке для готовых щитов?

P.S. заметили на проводах, внутри щита подписанные бирки? это было сделано из того, что было под рукой чтобы знать от какой линии идет провод. По-хорошему нужно было делать накидные маркировочные кембрики (не помню как точнее называются), но некоторые цифры и буквы были под заказ. А делать нужно было сейчас

Электрощиток для квартиры и дома сборка

Подробная информация

Рассчитать и заказать стоимость работ по сборке электрощитка для квартиры и дома.

Что бы принять решение какой комплектации Вам потребуется электрощиток, предлагаем ознакомиться с основными функциями устройства электрощитка для квартиры и дома.

Для начала хотелось бы сказать о выборе корпуса распределительного щита, он должен быть.

• Защищён от воды

• Изготовлен из высококачественных материалов
• Ударопрочный

Не должно быть отверстий, что бы в них можно было вставить палец или инструмент, обязательно должна быть дверца для закрытия электрических приборов. Электрощиток желательно размещать в сухом помещении. В случае размещения электрощитка в помещении с повышенной влажностью, требуется более высокая степень защиты от влаги. Как правило в квартиру или частный дом, приобретаются электрощитки из самозатухающего пластика, навесного или встраиваемого исполнения. Электрощитки бывают до 96 модулей. На практике: это достаточно громоздкая конструкция и чаще всего электрощиты на такое  количество модулей используют в частных домах.

Автоматические выключатели, предназначение:

Раньше, примерно 30 лет назад единственными устройствами безопасности являлись автоматические выключатели (или предохранители, если устройство старше). Они могут предотвратить пожары причиненные короткими замыканиями или перегрузками кабеля. Но они не предохраняют людей от поражения электрическим током.

• Короткое замыкание возникает при соединении двух оголённых проводов под напряжением. Автоматический выключатель немедленно выключится, тем самым предотвратит возгорание электропроводки.

• Перегрузка кабеля возникает когда через провод проходит слишком много тока. Это возникает когда подключается большее количество устройств чем рассчитано при монтаже электропроводки. В этом случае кабель начинает нагреваться и плавится.


УЗО — Устройства защитного отключения

Не всегда можно увидеть повреждения изоляции и крепления проводов, повреждение сгибов, подключение к розеткам, в кухне они могут подвергнутся действию жары, в кладовке их могут повредить грызуны или домашние животные.
УЗО высоко-чувствительное устройство которое срабатывает немедленно при обнаружении  ситуации повреждения электрическим током. Если кто то получает удар током устройство защитного отключения, остановит поток электричества. Особенно оно необходимо в старых зданиях, где сильно изношена электропроводка и существует постоянная опасность поражения электрическим током и возгорания электропроводки.

Дифференциальный автоматический выключатель

Дифференциальный автоматический выключатель – это конструкция, состоящая из двух функциональных узлов, соединенных между собой: автоматического выключателя и модуля дифференциальной защиты от удара током. Основное назначение автоматического выключателя дифференциального тока – защита человека от поражения электричеством. Такая опасность может возникнуть в ряде опасных ситуаций, например, в результате прикосновения к токоведущим частям или повреждения изоляции элементов, не проводящих ток. Кроме того, дифференциальный автоматический выключатель обеспечивает безопасность электрооборудования при перегрузке сети или в результате короткого замыкания. Так, в случае перенапряжения электросети участок цепи оперативно отключается.

Устройства защиты от импульсных перенапряжений (УЗИП)

При ударе молнии рядом со зданием или воздушными линиями электропередачи происходит резкий скачок напряжения. Возникающее при этом перенапряжение длится всего несколько микросекунд, но может уничтожить электронные компоненты, такие как память, процессоры, конденсаторы и экраны. Шансы молнии, поразить Ваш дом напрямую, невелики, даже один болт, соприкасающийся с системой электроснабжения, может быть опасным. Возможно, вы уже предприняли шаги для защиты от молнии. Например, громоотвод защитит ваш дом от огня, вызванного прямым ударом, но он не остановит разрушительный скачок тока, протекающий через ваш дом.
Надежно защищая содержимое вашего дома от повреждения молнией быстро, легко и доступно. Одно устройство защиты от перенапряжения, установленное на главной электрической панели, защитит каждое электронное устройство в вашем доме. УЗИП защищают чувствительные приборы и электронное оборудование, направляя перенапряжения в сети электропитания прямо на землю.

Один несчастный случай-это слишком много. Большинство аварии можно предотвратить когда безопасность рассмотрена.

Пример схемы группового распределительного электрощитка индивидуального здания (дома или дачи)

В приведенной схеме все основные устройства выделены в отдельные группы. Предназначенные для защиты людей АВДТ с чувствительностью 30 мА установлены на все основные группы потребителей. За исключением освещения комнат, где маловероятен контакт человека с токоведущими частями, а также кондиционера, который должен быть дополнительно заземлен.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков
9 – Счетчик

Пример схемы квартирного электрощитка для многоквартирного здания

На рисунке ниже представлена схема квартирного электрощитка. Дифференциальный автоматический выключатель АД63 в данной схеме применен для защиты розеток кухни, где используется большое количество бытовой техники.
Для защиты выделенной линии гидромассажной ванны используется точно такой же выключатель. ВД63 защищает другие объекты, такие как розетки комнат, стиральная машина и освещение санузлов.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков

Пример схемы группового распределительного щита для индивидуального здания в соответствии с ГОСТ Р 51628-2000

Ниже приведена более сложная схема электропроводки с использованием серии Домовой, предназначенная для небольшого коттеджа или дачи.
На вводе установлен АВДТ без встроенной защиты от сверхтоков ВД63 с током утечки 300 мА, так как естественный (фоновый) ток утечки электрооборудования может быть достаточно высоким вследствие большой протяженности электропроводки. А при установке ВД63 с меньшим током утечки возможны ложные срабатывания.
Первые три автоматических выключателя предназначены для защиты осветительных цепей. Группа из ВД63 и трех автоматических выключателей ВА63 предназначена для защиты розеток.
Трехфазный автоматический выключатель ВА63 и АВДТ без встроенной защиты от сверхтоков ВД63 защищают таких потребителей, как электроплита или сауна. Последняя линия из одного АВДТ без встроенной защиты от сверхтоков ВД63 и двух автоматических выключателей ВА63 предназначена для защиты цепей отдельно стоящего здания, например, подсобного помещения.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – АВДТ без встроенной защиты от сверхтоков
7 – Автоматические выключатели
8 – Линии групповых цепей
9 – Счетчик
10 – Клеммный блок PEN-проводника

Пример схемы квартирного группового распределительного щита в соответствии с ГОСТ Р 51628-2000

Приведем пример комплектации стандартной квартиры на базе серии Домовой (см. схему). На вводе в квартиру устанавливается АВДТ без встроенной защиты от сверхтоков ВД63 с дифференциальным током 30 мА последовательно с автоматическим выключателем ВА63 или дифференциальный автоматический выключатель АД63.
Всего может быть несколько групп потребителей. В данном случае это группы освещения и розеток, защищенных двумя автоматическими выключателями ВА63 с номинальным током 16 А. А также электрическая плита, которую защищает автоматический выключатель ВА63 с номинальным током 25 А.
Иногда в отдельную группу выделяется стиральная машина или кондиционер. В этом случае устанавливается автоматический выключатель ВА63 с номинальным током 16 А.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей

Стоимость работ по сборке электрощитка для квартиры и дома (в стоимость работ включены монтажные материалы

Как выбрать электрощиток для квартиры и дома

Электрический распределительный щиток — важный элемент электропроводки. Как выбрать?

В случае замены элементов грамотно спроектированная проводка не вызовет проблем.

Выбор электрощитка для квартиры

В квартирах, как правило, используется один щиток, который устанавливают в прихожей (коридоре). Щит учета обычно устанавливается на этаже или в подъезде. Учетно-распределительный щит на этаже может быть общим для нескольких квартир. В нем устанавливаются приборы учета квартир, групповой автоматический выключатель и автоматические выключатели индивидуально на каждую квартиру. Корпус данного щитка изготавливают из металла, на лицевой стороне имеются вставки из стекла или прозрачного пластика для возможности снятия показаний приборов учета.

Металлические щитки могут быть укомплектованы запирающими устройствами, предотвращающими проникновение посторонних лиц.

Размер щитка выбирается исходя из количества элементов: приборов учета, автоматических выключателей, а также шин, посредством которых осуществляется распределение электроэнергии на потребителей. Там же устанавливается монтажная панель, на которую монтируются приборы учета, DIN-рейки для установки защитных аппаратов, а также элементы для распределения электроэнергии.

Вместо одного щитка на каждом этаже многоквартирного дома может быть установлен один этажный щит, в котором монтируется групповой защитный аппарат и осуществляется распределение электроэнергии на несколько квартирных щитов учета. Квартирный щиток учета может быть сделан из металла или пластика.

От прибора учета кабель заходит в квартиру и поступает в квартирный щиток. В квартирном щитке осуществляется распределение полученной электроэнергии на отдельные линии электропроводки, а также установка модульных защитных аппаратов для защиты каждого из участков электропроводки и электропроводки в целом. При выборе квартирного щитка основным критерием выбора является его размер, т.е. количество модульных мест, на которые рассчитан корпус щитка.

Для правильного выбора электрощитока для квартиры нужно определиться с количеством защитных аппаратов, которые планируется установить для защиты новой электропроводки. Здесь идет речь об автоматических выключателях, устройствах защитного отключения или дифференциальных автоматах. Еще защиты электропроводки и бытовых электроприборов может быть установлено реле напряжения и разрядник. В квартирном щитке может быть установлен ряд дополнительных устройств, обеспечивающих различные функции. К примеру, недельный таймер, импульсное реле, GSM-реле и др. Еще раз: размер щитка зависит от количества устанавливаемых в него устройств и защитных аппаратов, также других элементов, посредством которых осуществляется распределение полученной электроэнергии. Внутренний объем щитка должен позволить беспрепятственно завести и подключить все линии электропроводки.

Материал электрического щитка можно выбрать как пластиковый, так и металлический щиток. Степень защиты корпуса IP в данном случае не играет роли, так как щиток, установленный в квартире, не подвергается воздействию негативных факторов окружающей среды. Существуют накладные и встраиваемые корпуса электрощитов. С эстетической точки зрения, встраиваемые корпуса предпочтительны, так как они не выделяются и не портят внешний вид интерьера. Корпус щитка утапливается в стену, снаружи видна только его крышка. Существует корпуса электрических щитков, выполненных под дерево, либо нейтральные варианты, которые можно оформить по своему усмотрению, например, заклеить теми же обоями, которые поклеены в прихожей, где установлен щиток. Таким образом, щиток не будет выделяться, и портить внешний вид. Нужно помнить, то встраиваемые корпуса щитов подходят только в том случае, если есть возможность выполнить требуемое углубление в стене. Если стена является несущей, трогать ее нельзя. В этом случае следует выбрать накладной электрощиток, который монтируется непосредственно на стену без углубления либо с минимальным углублением, если это предусмотрено конструкцией корпуса щитка.

Выбор электрического щитка для дома

Размер электрического щитка зависит от количества устанавливаемых в щиток защитных аппаратов и других устройств, аналогично квартире. Отличие состоит в том, что в частном доме может быть несколько щитков, в зависимости от потребностей и количества сооружений на территории частного дома.

Всегда устанавливается главный учетно-распределительный щит или щит учета. Это зависит от требований снабжающей организации относительно типа щитка и его размещения, а также личных предпочтений потребителя.

• Первый вариант — отдельный щиток для прибора учета и вводного автоматического выключателя. Заводится питающий кабель, а далее он поступает в главный распределительный щиток дома.
• Второй вариант — установка прибора учета в главный распределительный щиток, сюда же заводится питающий кабель с опоры линии электропередач. При необходимости подключения дома к электрическим сетям всегда в первую очередь следует обратиться в снабжающую организацию, которая предоставляет услуги электроснабжения, и уточнить существующие требования относительно размещения щита, его компоновки и какие типы разрешено монтировать.

Если схема домашней электропроводки не сложная, отсутствует необходимость электроснабжения гаража, бани либо других вспомогательных сооружений на территории частного дома, то можно ограничиться установкой одного распределительного щитка, в котором будут монтированы необходимые защитные аппараты и другие устройства для домашней электропроводки. В противном случае на территории частного дома может быть монтировано несколько щитков, запитанных от главного распределительного щитка. Каждый отдельный щиток для питания дома, гаража, бани, мастерской и т.д. выбирается индивидуально, исходя из требуемого количества устанавливаемых электрических аппаратов.

Следует обязательно учитывать возможные негативные факторы окружающей среды. Внутри дома можно установить пластиковый или металлический щиток любого конструктивного исполнения и степени защиты корпуса, как и в квартире.
Щитки, устанавливаемые вне помещений, должны иметь защиту от негативных факторов окружающей среды – осадков, пыли, воздействия посторонних предметов. Для установки вне помещений подойдет металлический корпус со степенью защиты IP55, 65 – такие щитки могут стоять под открытым небом без дополнительной защиты. Если щитки не будут находиться под открытым небом, например, под навесом, то можно использовать корпуса щитов с защитой IP44, IP54. Все перечисленные корпуса электрощитов могут монтироваться внутри помещений с повышенным уровнем влажности, например, в гараже или бане. При выборе защищенных корпусов электрических щитков следует обратить внимание на количество герметичных вводов и их размер – диапазон используемых сечений подключаемых кабелей. При выборе электрического щитка в квартиру или дом немаловажным критерием является качество продукции, так как электропроводка монтируется на продолжительное время, поэтому необходимо выбирать проверенный, качественный товар известных брендов.

Наружные электрические панели по лучшей цене — Выгодные предложения на наружные электрические панели от глобальных продавцов наружных электрических панелей

Отличные новости !!! Вы попали в нужное место для наружных электрических панелей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя наружная электрическая панель вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои наружные электрические панели на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наружных электрических панелях и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести outdoor electric panel по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Электромонтаж Электромонтажные работы Фотографии: Схема электрических комнат здания

Во время проектирования электроустановки здания необходимо предусмотреть места, которые необходимы в качестве электрических помещений, на самом раннем этапе планирования и проектирования.

Я постараюсь представить это в виде нескольких основных концепций, чтобы неэлектрические считыватели могли извлечь из этого пользу.

В конце этого поста также есть несколько диаграмм, но я хочу остановиться здесь на технических деталях, так как это может отключить неэлектрические считыватели.

Если вам нужно больше технических обсуждений, в будущем я пришлю вам несколько постов с описанием схемы и дизайна электрической подстанции.

=================
СТАТЬИ ПО ТЕМЕ: | Схема расположения помещений подстанции | Фотографии трансформатора 1600 кВА | Фотографии кабельной лестницы | Фотографии электромонтажных работ | Пожарные комнаты

Об авторе: http: // www.linkedin.com/in/electricalengineerforhire
=================

Источники электроснабжения

Два (или иногда три) источника электроэнергии обычно требуются в высотные здания:

1) Нормальное электроснабжение от органа электроснабжения или местной энергоснабжающей компании в некоторых странах.

2) Резервное или аварийное питание резервных электрогенераторов. В большинстве случаев такая поставка — не вариант, а обязательное требование для зданий, превышающих определенный размер.

3) Источники бесперебойного питания, или обычно называемые ИБП. Это необходимо только в некоторых типах офисных зданий и в некоторых зданиях больниц.

Уровень входящего напряжения

Нормальное сетевое питание, взятое у органа власти, может быть взято на ВН (высокое напряжение, обычно 11 кВ в этой стране) или НН (низкое напряжение, 415 В, трехфазное четыре) -провод).

Будет ли это подача низкого или высокого напряжения, зависит от величины максимальной потребности в электроэнергии, которую можно ожидать от планируемого здания, когда оно находится в полной эксплуатации.

Это также зависит от последствий падений напряжения и уровня напряжений, которые в настоящее время доступны от источника питания.

Высоковольтное помещение управления

Когда входящее электроснабжение является высоковольтным, власти обычно требуют построить и передать им только распределительное помещение высокого напряжения. Здесь размещаются распределительные устройства высокого напряжения и другое оборудование.

Расположение помещения HV Управления

Расположение этого помещения должно обеспечивать свободный доступ для обслуживающего персонала органа власти, и оно не должно создавать неудобств для жителей зданий или нарушать нормальное функционирование и работу здания.

( Отдельная комната для счетчиков: Иногда местный офис органа электроснабжения требует, чтобы им была предоставлена ​​и передана небольшая комната для счетчиков. Здесь размещается панель счетчиков.) Распределительная сеть органа власти в этом районе будет подключена к панелям распределительного устройства высокого напряжения в этой комнате. Здесь обычно устанавливают серию панелей высокого напряжения.

Затем от одной из панелей ВН будет проложен питающий кабель питания и подключен к помещению ВН потребителя.

Комната высокого напряжения потребителя

Помещение высокого напряжения потребителя обычно является повторением комнаты высокого напряжения властей. Оборудование и расположенные в них распределительные устройства также аналогичны.

Назначение помещения высокого напряжения потребителя состоит в том, чтобы разместить оборудование, необходимое для безопасного и правильного обращения с источником высокого напряжения, получаемым из помещения высокого напряжения органа власти.

Если по каким-либо причинам руководству здания необходимо отключить подачу высокого напряжения, то они это делают здесь.

Среди причин может быть неисправность трансформатора и необходимость его ремонта или проверки.

Другая причина может заключаться в том, что трансформаторная комната расположена в отдельном месте и высоковольтные кабели к распределительному устройству высокого напряжения проложены под землей. Иногда земляные работы необходимо проводить очень близко к месту расположения кабеля, когда необходимо полное отключение подачи по кабелям.

Третий сценарий может быть, если главный распределительный щит низкого напряжения (электрические панели, которые получают токи низкого напряжения непосредственно от трансформатора) нуждается в обслуживании или ремонте.Тогда единственный способ полностью отключить главный распределительный щит — это отключить питание в распределительных устройствах высокого напряжения внутри распределительного устройства высокого напряжения потребителей.

Можем ли мы отключить подачу электроэнергии, отключив распределительные устройства в помещении высоковольтного управления?

Нет, не можем.

Комната и все оборудование в ней теперь юридически принадлежат им.

Передавая электрическую комнату ВН в ведение, владелец здания фактически должен подписать некоторую форму соглашения о передаче права собственности на помещение органу электроснабжения или сдаче его в аренду на срок 99 лет. Я думаю.

Это как здание посольства на чужбине.

Аналогичным образом, поставщику электроэнергии не разрешается свободный доступ к помещению высокого напряжения потребителя или оборудованию внутри.

Измерение CT

Зданиям, потребляющим электроэнергию, превышающую определенный ампер, необходимо использовать комплект трансформаторов тока (трансформаторов тока) для измерения потребления энергии. Подрядчик нового здания должен будет предоставить эти CT.

Однако новые трансформаторы тока также необходимо отправить на калибровку и сертификацию в электроснабжающую компанию перед установкой.

После калибровки трансформаторы тока устанавливаются внутри панелей высокого напряжения потребителей. Затем устанавливают комплект проводки для подключения этих измерительных трансформаторов тока к панели счетчика мощности внутри измерительной комнаты.

Трансформаторная комната для властей

Иногда во время переговоров по заявке на поставку власти могут потребовать, чтобы также была предоставлена ​​и передана им трансформаторная комната вместе с помещением высокого напряжения.

Обычно это происходит, когда поблизости нет подходящей площадки для подстанции, например, когда планируемая строительная площадка находится в густонаселенном районе таких городов, как центр города.

Когда требуется трансформаторное помещение (а), электрическая подстанция будет представлять собой полную подстанцию, а не только комнату высокого напряжения.

Это означает, что подстанция также может использоваться для снабжения других зданий и объектов поблизости.

Расстояние от помещения высоковольтного управления до помещения высокого напряжения потребителя

Как уже упоминалось, фидерные кабели высокого напряжения, которые будут проводить электрический ток в проектируемое здание, необходимо будет подключить к распределительному щиту потребителя в помещении высокого напряжения потребителя.

Часть затрат, понесенных властями для снабжения нового здания, обычно взимается с потребителя (в виде так называемого «взноса») и должна быть оплачена до того, как власти приступят к монтажным работам.

Следовательно, чем ближе помещение ВН потребителя к помещению ВН органа управления, тем короче высоковольтные кабели, которые необходимо проложить, и тем ниже стоимость кабелей, которые должны использоваться обеими сторонами.

Таким образом, во многих случаях комната высокого напряжения потребителя должна быть ближе к комнате высокого напряжения властей.

В строительных проектах с ограниченным земельным пространством, таких как строительные проекты, настоятельно рекомендуется размещать электрические помещения высокого напряжения как можно ближе друг к другу по другой причине.

Зоны, где установлено высоковольтное оборудование и кабели, должны контролироваться как зона ограниченного доступа. Расположение помещения высокого напряжения рядом друг с другом упростит управление, а зона ограниченного доступа займет меньше места.

Комната трансформатора потребителя, комната низкого напряжения, комната резервного генератора и комната ИБП

Помимо комнаты высокого напряжения, потребителю также необходимы комната трансформатора, комната низкого напряжения и комната резервного генератора.Когда используется большой источник бесперебойного питания, может также потребоваться помещение для ИБП.

Помещение НН и помещение трансформатора должны быть как можно ближе

Помещение трансформатора потребителя и помещение НН должны быть как можно ближе друг к другу, чтобы минимизировать падение напряжения.

Для преодоления падения напряжения до приемлемого уровня на каждый метр дополнительного расстояния между этими двумя помещениями должны быть затрачены значительные средства.

Кабели, используемые для подачи электроэнергии низкого напряжения, также обычно имеют очень большой диаметр.

Электрические кабели большого диаметра очень трудно маневрировать и изгибать их в углах и тесных местах.

Расположение двух электрических комнат близко друг к другу эффективно снижает количество изгибов, необходимых для электрических кабелей.

Подача электроэнергии на LV

Если источник электроэнергии, полученный от органа, является низковольтным (низковольтным), то им потребуется помещение высокого напряжения и помещение трансформатора. Эти две комнаты должны быть расположены рядом друг с другом, хотя иногда они соглашаются, что распределительное устройство высокого напряжения и электрические трансформаторы находятся в одном помещении для экономии места.

Потребитель также должен обеспечить главное распределительное помещение рядом с трансформаторным. Помещение резервного генератора также должно находиться рядом с главным распределительным помещением.

Однако, если электрическая энергия, необходимая зданию, составляет менее 300 кВА, не требуется подготовка и передача электрооборудования в электрические органы.

Они отключат питание от существующей поблизости электрической подстанции или от существующей низковольтной распределительной сети.

Именно по этой причине некоторые застройщики подают заявки на поставку электроэнергии поэтапно, причем для каждой стадии требуется не более 300 кВА.

Все вышеперечисленные электрические помещения необходимы для того, чтобы мы могли получать питание от сети общего пользования.

Тем не менее, существует второй тип электроснабжения в здании, работающем от резервного генератора. Я не буду говорить о третьем типе источников бесперебойного питания (ИБП) сегодня, потому что они используются только в определенных типах зданий.Я обращусь к этой теме в отдельном посте.

Резервная дизель-генераторная

Как я сказал ранее, ни одно здание, превышающее определенный размер или определенную высоту, не может эксплуатироваться или использоваться без какой-либо формы резервного аварийного питания.

«Авария» здесь означает, что общественное электроснабжение внезапно отключилось.

Это также означает пожарную ситуацию, потому что обычный электрический кабель выйдет из строя при пожаре, а противопожарному оборудованию потребуется «аварийное» питание, чтобы пожарные могли их использовать.

Теперь этот резервный дизельный генератор и все его вспомогательное оборудование нуждаются в помещении для их размещения.

Однако электрогенератор является громоздкой и шумной машиной. Он также производит очень сильные вибрации, которые могут передаваться на стены и конструкцию здания.

Следовательно, помещение для этого электрогенератора должно быть специально спроектировано, а место в помещении должно быть специально определено.

Если вам предоставлена ​​свобода принятия решения, сделайте небольшое отдельное здание для размещения этого шумного электрического генератора, предпочтительно где-нибудь за главным зданием.

Затем создайте все остальные главные электрические помещения, которые я описал ранее, вокруг генераторной.

Если вы начнете таким образом, у вас не будет проблем позже, когда в игру вступят вопросы уровня шума, выхлопа двигателя, выхлопа радиатора, забора свежего воздуха, пути доступа для обслуживания и топливного бака.

Обычно именно в это время архитектор и собственник здания начинают спрашивать, можно ли выпустить горячий воздух из радиатора на уровне третьего этажа в 50 метрах.

Расположение помещений подстанции

Фактическое расположение электрических помещений в комплексе зданий является основным фактором при проектировании всех типов электроустановок. Есть несколько основных требований, которые необходимо учитывать при выборе места для этих комнат.

1) Они должны располагаться внутри зданий, как можно ближе к центрам нагрузки.

2) Электрические помещения должны располагаться как можно ближе друг к другу.

3) Помещения должны быть доступны для обслуживающего транспорта и обслуживающего персонала с целью установки, эксплуатации и технического обслуживания. Это должно быть возможно без нарушения нормальной работы здания.

4) Они должны быть доступны для тяжелых транспортных средств во время установки и при необходимости замены тяжелого оборудования.

5) Они должны иметь соответствующую вентиляцию.

6) Все электрические помещения должны быть надлежащим образом защищены от возможных бедствий, таких как наводнение или даже вандализм.

Вышеуказанные электрические помещения относятся к категории помещений подстанций. По эстетическим соображениям планировка зданий может быть выполнена так, чтобы электрические помещения располагались в отдельном здании, примыкающем к основным зданиям или скрытых за ними.

На самом деле, даже предпочтительно, чтобы комнаты были изолированы где-нибудь, пока выполняются все вышеперечисленные критерии, потому что это снизит риски вмешательства в работу электрической системы, включая несчастные случаи и даже вандализм.

Тем не менее, есть еще несколько электрических помещений, которые необходимы для правильной и эффективной работы электроустановок во всех зданиях, особенно многоэтажных и многоэтажных.

Другие электрические помещения :

1) Электрические служебные каналы

Электрические служебные каналы или электрические стояки используются для размещения вспомогательных кабелей, по которым подача электроэнергии на верхние этажи здания, включая заводы и машины на крыше, такие как чиллеры, градирни или машинные отделения лифта.

В этих вертикальных каналах также расположены восходящие магистрали, питающие боковые разводки на отдельных этажах.

Часто эти бетонные вертикальные воздуховоды размером с небольшую комнату. Именно поэтому его часто называют электрическим стояком.

Помещения с электрическими стояками не нужно штабелировать вертикально, как туалетные стояки или мокрые стояки.

Однако лучше сделать это, так как это сведет к минимуму повороты и крутые изгибы, которые могут повредить кабели.

Помещения с стояком, уложенные вертикально от нижнего этажа до самого верхнего этажа здания, также минимизируют длину необходимых электрических кабелей.

Минимальная длина кабеля не только напрямую снижает стоимость. Более длинная трасса электрического кабеля может вызвать слишком большое падение напряжения по его длине, что может потребовать его замены на один или два размера больше.

Кабели большего размера стоят дороже.

2) Электрические помещения на отдельных этажах

Для каждого отдельного этажа значительного размера обычно требуется как минимум одно выделенное электрическое помещение для размещения электрораспределительного оборудования на этом этаже.

Однако иногда вертикальные служебные воздуховоды могут выполнять эту функцию, и в этом случае отдельная электрическая комната может не понадобиться.

Затем архитектору может потребоваться увеличить эти служебные воздуховоды, чтобы предоставить им достаточно места для надлежащей эксплуатации и обслуживания.

В электрических помещениях на каждом этаже находятся электрические панели, которые обслуживают проводку конечной цепи.

Следовательно, они должны располагаться как можно ближе к центру нагрузки в зоне обслуживания.

Очень высокие здания

Если планируемое здание очень высокое (скажем, 40-этажное офисное здание), или в случаях, когда большие нагрузки находятся на более высоких уровнях здания, может потребоваться установка подстанций на более высокие уровни здания.

Для 40-этажного офисного здания может потребоваться подстанция 11 / 0,415 кВ на одном из верхних этажей. Он может находиться, например, на двадцатом этаже.

После этого необходимо будет предоставить все помещения подстанции подстанции, как объяснено ранее, за исключением электрических помещений органа власти.

Полы этой подстанции затем должны быть специально спроектированы назначенными консультантами по строительству, чтобы выдерживать нагрузки всего оборудования подстанции.

Электротехнические помещения должны быть спланированы на ранней стадии проектирования.

Вышеуказанные требования необходимо запланировать на ранних стадиях проектирования и согласовать с архитекторами и инженерами-строителями.

Во многих проектах помещения и их расположение в соответствии с требованиями инженеров-электриков являются предметом «переговоров» с архитекторами и инженерами-строителями, а не просто технической координацией и взаимодействием.

Но это может оказаться спорным вопросом, поэтому я думаю, что будет лучше написать об этом отдельный пост.

Это все, что я хочу сказать сегодня об электрических помещениях. Я продолжу снова в следующем посте.

Однако есть несколько схем расположения электрических комнат, которые, я думаю, могут помочь некоторым читателям лучше понять то, что я описал выше.

Схемы электрических комнат :

На первых нескольких схемах показана основная планировка жилого дома медсестер.Под базовой компоновкой понимается компоновка инженерной инфраструктуры здания с лифтовым ядром в центре.

Когда архитектор устанавливает компоненты строительных услуг, это то, что ему нужно разместить в первую очередь.

Поскольку это восьмиэтажное здание, я показал здесь планировку нескольких этажей. Это поможет вам увидеть, как электрические комнаты и комнаты некоторых других служб здания поднимаются по этажам здания.

Я сегодня особо не буду комментировать эти диаграммы.Просто посмотрите на диаграммы, и вы сможете увидеть логику, стоящую за ними.

Диаграмма 1 — Планировка первого этажа зданий

Я немного объясню здесь, чтобы помочь новичкам начать работу.

ELEC — электрическая стояк (я загрузил несколько фотографий электрических стояков в этом посте: фотографии установки электрических шинопроводов. Щелкните ссылку, и вы можете увидеть, как электрические помещения выглядят на реальной установке).

MATV — стояк для системы MATV (главная антенная телевизионная).Если в здании есть система видеонаблюдения (видеонаблюдения), кабели стояка будут проходить внутри этой стояковой шахты для подключения к верхним этажам здания.

Во многих проектах зданий одна вертикальная шахта используется для подачи всех линий сверхнизкого напряжения (ELV) на верхние этажи.

(Примечание: когда все стояки на каждом этаже сложены вертикально вверх, тогда образуется шахта. Поэтому она называется вертикальной шахтой.

Другими словами, давным-давно, когда древние строители нашли как построить многоэтажное здание один над другим, стояк начинался как шахта или вертикальный деревянный канал.

Для обеспечения безопасности работы внутри на каждом этаже пол расширили на часть подступенка. Потом это стало похоже на комнату. Так называлась стояк.)

ТЕЛ — для телефонных кабелей и оборудования.

DR — стояк сухой. В здании, превышающем определенную высоту, требуется установка вертикальных труб с вводом на уровне земли. Эти трубы будут использоваться для перекачки воды из пожарных машин на верхние этажи, чтобы пожарные могли тушить пожар.

Если высота здания еще больше, то пожарный стояк не будет принят.Тогда потребуется система с мокрым стояком. Это тот же трубопровод, что и сухой стояк, но с резервуарами для воды для хранения воды и достаточным количеством и мощностью насосов, чтобы всегда поддерживать воду под достаточным давлением на случай пожара в здании.

ВОДА — Здесь нет воды. Просто трубы, по которым идет вода. Дизайнеры просто обозначают это ВОДА как сокращение от ХОЛОДНАЯ ВОДА.

ПО ЗВОНКУ — это будет только в жилых домах для сотрудников больниц.У них есть система связи, которая может вызвать сотрудников в режиме ожидания, когда они должны немедленно явиться на работу.

Красный прямоугольный символ внутри электрического стояка — это электрическая панель. Вы также найдете одну или несколько электрических панелей на верхних этажах.

Диаграмма 2 — План первого этажа

Диаграмма 3 — План шестого этажа

Диаграмма 4 — Планировка седьмого и восьмого этажей

Восьмой этаж — самый высокий этаж внутри это здание.Этаж выше — это просто уровень крыши, который обычно используется для размещения некоторых механических служб, противопожарного оборудования и установок.

Если в этом здании есть централизованная система кондиционирования, то здесь может быть и градирня.

Диаграмма 5 — Увеличенный вид комнаты с стояком для электричества и главной БД

Я увеличил масштаб специально до этой области, чтобы показать вам, что должно быть внутри помещения с стояком для электричества.

Обратите внимание на условные обозначения верхнего символа электрической панели.

Условное обозначение MDB «7F» обозначает главный распределительный щит № 7F. «7F» означает седьмой этаж.

Нижний символ электрической панели представляет две электрические панели, каждая из которых имеет метки DB «CR-7» и DB «ECR-3».

Итак, внутри этой стояковой комнаты есть три электрических панели.

Я объясню, почему одна из баз данных называется основной, когда я немного коснулся однолинейной схемы MDB на диаграмме 7 ниже.

Схема 6 — План уровня крыши

Схема 7 — Однолинейная схема электрического щита отдельной квартиры

Основные кабели электропитания верхних этажей проложены внутри стояка.

Электрическая панель для каждой отдельной квартиры медсестры находится внутри самой квартиры.

На схеме 7 выше показана типовая однолинейная схема электропроводки для каждой квартиры.

Теперь, чтобы получить электроэнергию, каждая из этих электрических панелей должна быть подключена к кабелям стояка.

На каждом этаже по восемь квартир. Таким образом, к кабелю стояка внутри шахты электрического стояка будет прикреплено восемь комплектов ответвлений.

Такое количество отводных блоков может вызвать множество проблем с обслуживанием во время эксплуатации здания.

Кроме того, кабели, подключенные к отводному блоку, также должны быть защищены автоматическим выключателем. Это означает, что нам нужна панель для размещения автоматических выключателей.

При восьми квартирах, нуждающихся в снабжении, мы могли бы также установить большую электрическую панель для размещения всех автоматических выключателей, чтобы защитить все питающие кабели к восьми квартирам.

Затем мы можем использовать шину для питания всех восьми автоматических выключателей.

Таким образом, требуется только один комплект отводных блоков, который должен питать распределительную шину внутри панели.

Это то, что представлено схематической однолинейной диаграммой на Рисунке 9 ниже.

Схема 8 — Однолинейная схема главной БД

Поскольку вся БД отдельной квартиры получает питание от этой электрической панели, она называется главной БД или MDB.

Пусть все эти названия вас не сбивают с толку. Некоторые называют эту главную БД вспомогательным коммутатором или этажной БД.

Это просто электрическая панель, расположенная перед другой в иерархии системы распределения электроэнергии в здании.

Хорошо, ребята. Я бы с удовольствием продолжил это дальше, поскольку я еще не касался схем помещений подстанции.

Уже 15.30 утра. Так что я продолжу это в следующем посте, хорошо.

Авторские права http://electricalinstallationwiringpicture.blogspot.com Схема электрических комнат здания

Электрические панели управления

для начинающих • Панели OEM

Электрические панели управления разработаны и используются для управления механическим оборудованием.Каждый из них разработан для конкретной компоновки оборудования и включает в себя устройства, которые позволяют оператору управлять определенным оборудованием.

Компоненты электрических панелей управляют каждым элементом оборудования в любой отрасли. Трудно описать все возможные комбинации, потому что каждая отрасль и большинство компаний определили предпочтения компонентов.

Если вам нужно быстро освоить панели управления, не торопитесь. Найдите кого-нибудь, кто поможет вам, кто-то, кто знает, что вы пытаетесь сделать.Начните с основ и строите оттуда. Ниже приведены основы.

Описание электрических панелей управления

Если панели управления для вас впервые и вы хотите узнать о них, первым делом необходимо изучить термины, используемые для их описания. Каковы основные описательные категории и как каждая из них описывается? Ниже приведен пример описания важных атрибутов панели управления.

1 • Рейтинги безопасности

• Сертификат безопасности третьей стороны = UL508A (cULus)
• Номинальный ток короткого замыкания (SCCR) = 5 кА

2 • Характеристики корпуса

• Рейтинг NEMA: NEMA 4X Outdoor
• Материал: нержавеющая сталь 304
• Монтаж: настенное крепление
• Дверной механизм: запираемая ручка с трехточечной дверной защелкой

3 • Основное питание

• Входящая мощность
  • 480 В, 3 фазы через главный автоматический выключатель
• Исходящая мощность 480 В
  • 480 В 5.0 л. С. Вентилятор через стартер двигателя
  • Насос 480 В 1,0 л.с. через стартер двигателя

4 • Управляющая мощность

• 120 В и 24 В постоянного тока
  • Трансформатор 480-120 В
  • Источник питания 120V-24VDC
• Исходящая мощность 120 В
  • Химический насос через реле мощности

5 • Устройства оператора, устанавливаемые на двери

• Мощность
  • Оператор главного выключателя
• Вентилятор
  • Ручной-выключатель-автоматический переключатель
  • Вентилятор ходовых огней
  • Фонарь малого расхода
• Циркуляционный насос
  • Ручной-выключатель-автоматический переключатель
  • Насос ходовой свет
  • Фонарь малого расхода
  • Измеритель pH поддона (Signet)
• Химический насос
  • Ручной-выключатель-автоматический переключатель
  • Ходовой свет
  • Фонарь низкого уровня в баке

6 • Последовательность работы

• Приточный вентилятор
  • в руке
  • в авто
    • Контроль реле расхода воздуха для проверки расхода воздуха выше минимального значения
    • Аварийный сигнал и остановка приточного вентилятора, если поток воздуха ниже требуемого в течение X секунд

• Циркуляционный насос
  • в руке
  • в авто
    • Монитор реле расхода воды для проверки расхода воды выше указанного значения
    • Аварийный сигнал и останов рециркуляционного насоса, если расход воды ниже минимального значения в течение X секунд

• Химический насос
  • в руке
  • в авто
    • Контролировать реле уровня химикатов в баке для проверки уровня химикатов выше минимального уровня в баке
    • Аварийный сигнал и останов химического насоса, если уровень химиката ниже минимального уровня в баке на X секунд

7 • Интерфейс дистанционного управления

• Цифровые входы (сухой контакт)
• Цифровые выходы (сухой контакт)
  • Селектор системы Local-Off-Remote в удаленном контакте
  • Контакт вентилятора рабочего
  • Контакт работающего насоса
  • Низкий контакт резервуара для химикатов
• Аналоговые выходы (4-20 мА)
  • Сигнал pH от дверного pH-метра (Signet)

Электроэнергетические компоненты

Панели управления используют компоненты электрических панелей, которые управляют потоком энергии к физическому оборудованию (двигатели насосов, двигатели нагнетателей, нагреватели, rtc.). Это силовые компоненты. Ниже приведены термины, используемые для их описания, с описанием каждого типа. См. Электрические силовые компоненты для начинающих для получения дополнительной информации.

Автоматические выключатели

Автоматический выключатель — это управляемый вручную выключатель электропитания, который может обнаруживать состояния короткого замыкания и перегрузки и автоматически отключаться при обнаружении одного из этих условий. Условия короткого замыкания обнаруживаются магнитным способом, а условия перегрузки — термически.

Разъединители с предохранителем

Разъединитель с предохранителем представляет собой комбинацию переключателя питания с ручным управлением и предохранителя. Предохранитель представляет собой тонкую металлическую проволоку в бумажной обертке с песком. Предохранитель прерывает электрический ток, а при коротком замыкании или перегрузке металлический провод буквально сгорает. Предохранитель прерывает поток электроэнергии изящным самоуничтожением.

Пускатели двигателя

Пускатели двигателя — это устройство или комбинация устройств (автоматический выключатель, контактор, реле перегрузки), используемые для питания и управления двигателем.Обычно он включает в себя контактор и реле перегрузки для управления двигателем, но их можно заменить устройством плавного пуска или частотно-регулируемым приводом для улучшения управления двигателем.

Устройства плавного пуска

Устройства плавного пуска — это простой твердотельный контроллер мощности двигателя. Вместо простого размыкания и замыкания силовой цепи, как в контакторе двигателя, он увеличивает или уменьшает напряжение двигателя, чтобы включить и выключить двигатель более плавно, чтобы исключить электрические скачки и механический удар. Плавный пуск (SS) дороже, чем контактор двигателя, но дает дополнительное преимущество в виде уменьшения электрических и механических ударов, связанных с запуском и остановкой двигателя.

Частотно-регулируемые приводы

Частотно-регулируемые приводы (VFD) — это современные твердотельные контроллеры питания. Вместо того, чтобы просто повышать или понижать напряжение двигателя, как плавный пуск для включения и выключения двигателя, частотно-регулируемый привод постоянно контролирует скорость двигателя. ЧРП дороже, чем плавный пуск (SS), но дает дополнительное преимущество управления скоростью двигателя.

Компоненты электрического управления

Панели управления

используют компоненты электрической панели для управления логической последовательностью работы физического оборудования.Это компоненты управления. Ниже приведены термины, используемые для описания основных типов компонентов управления, с описанием каждого из них. См. «Электрические компоненты управления для начинающих» для получения дополнительной информации.

Управляющие реле

A Управляющее реле — это простейшее электрическое управляющее устройство. Он имеет катушку, на которую можно подавать питание (логическая 1) и отключать (логический 0) электрическим напряжением (120 В, 24 В постоянного тока и т. Д.), И контакты, которые изменяют логическое состояние в зависимости от состояния катушки (логический вход).Реле управления используются для включения и выключения других устройств, таких как контакторы, сигнальные лампы и т. Д.

Реле времени

Реле времени — следующее простейшее устройство управления. Они представляют собой управляющие реле со встроенными таймерами для контроля за изменением состояния их контактов и используются для включения и выключения других устройств (контакторов, контрольных ламп и т. Д.) В определенное время.

• ТАЙМЕР ВКЛЮЧЕНИЯ — контакты переходят в состояние ВКЛ после задержки включения при подаче питания на катушку.
• ТАЙМЕР ВЫКЛЮЧЕНИЯ — контакты переходят в состояние ВЫКЛ после задержки ВЫКЛ, когда катушка обесточена.
• ONE SHOT TIMER — контакты переходят в состояние «включено», когда на катушку подается напряжение на время настройки ONE SHOT.
• ТАЙМЕР ПОВТОРНОГО ЦИКЛА — контакты неоднократно меняют состояние (вкл. / Выкл.) При подаче напряжения на катушку.

Программируемые логические контроллеры (ПЛК)

ПЛК — это набор компонентов (реле, таймеров и т. Д.) В пакете. ПЛК упакованы в различных формах и могут варьироваться по цене от 100 до нескольких тысяч долларов. Они гибкие и позволяют общаться, но вам нужны люди с компьютерными навыками, инструментами программирования (компьютер, программное обеспечение, кабели и т. Д.)), чтобы запрограммировать их для правильной работы в вашем приложении.

Электрические устройства оператора

Если вы новичок в панелях управления, операторские устройства позволяют оператору контролировать и управлять механическим оборудованием, прикрепленным к панели управления. Ниже приведены термины, используемые для описания основных типов операторских устройств, с описанием каждого из них. См. Наши рекомендации в разделе Best Panel Operator Devices .

Пилотные устройства

Пилотные устройства — это установленные на двери электрические переключатели или индикаторы с ручным управлением.Они бывают разных форм и цветов; Световые индикаторы и кнопки с подсветкой и без подсветки, нажимно-нажимные кнопки, переключатели.

Цифровые измерители

Цифровые измерители

— это цифровой дисплей, устанавливаемый на дверце, который позволяет оператору контролировать аналоговые переменные процесса (уровень, давление, температуру и т. Д.). Они могут включать реле, делающие его контроллером, и аналоговый выход, делающий его формирователем сигнала.

Операторские интерфейсы

Операторские интерфейсы — это компьютерные дисплеи с сенсорным экраном, устанавливаемые на двери, которые обмениваются данными с программируемыми логическими контроллерами (ПЛК).Они могут заменить пилотные устройства и цифровые приборные панели. Они позволяют оператору управлять ПЛК и отображать состояние сигналов, подключенных к цифровым (вкл-выкл) и аналоговым переменным процесса (уровень, давление, температура и т. Д.) ПЛК.

Электропроводка и установка панели

Могут ли домовладельцы Далласа сэкономить деньги при установке или подключении электрической панели

Установка электрических панелей и проводки требует особой осторожности и навыков, поскольку работа с электричеством может привести к смертельным последствиям для неопытных людей.Стоимость монтажа электропроводки или панелей зависит от объема проекта, а также от того, возникнут ли какие-либо проблемы при выполнении работ.

Если вы обновляете старый дом или устанавливаете пристройку, может потребоваться новая электрическая панель и проводка, чтобы привести дом в соответствие с нормами.

Как подключить электрическую панель

Для установки электрощита необходимо предварительно выбить заглушки для установки трубы подачи.Установите разъем в панель и установите контргайку, чтобы удерживать его на месте. Если вы используете металлическую трубу, поместите пластиковую втулку на резьбу соединителя.

С помощью рыболовной ленты протяните провода электрического питателя через трубу питателя. Оставьте достаточно провода, чтобы добраться до противоположной стороны панели. Таким образом, будет достаточно проводов для подключения в любом месте электрической панели.

Согните два черных провода, чтобы придать им форму для облегчения установки на главный выключатель.На этом фото главный выключатель расположен вверху справа на панели. Зачистите провод ровно настолько, чтобы можно было подсоединить его к клеммным наконечникам главного выключателя.

Подключите нейтральный провод к нулевой шине. Нейтральная шина расположена по обе стороны от выключателей. Это стержень серебристого цвета с множеством более мелких винтов и точек подключения. Он также имеет большее отверстие для нейтрального провода механизма подачи. Нейтральный провод — это провод, помеченный белой фазирующей лентой.

Для прокладки проводов ответвленной цепи затяните провода с помощью рыбной ленты.Если вы устанавливаете проводку NM, установите разъемы NM на электрическую панель и закрепите провода двумя винтами на ремнях. Снимите внешнюю оболочку, чтобы обнажить проводники.

Подключите все зеленые и оголенные медные провода к шине заземления. Подключите белые нейтральные провода к нейтральной шине. Если вы согнете провода заранее, у вас получится аккуратный и аккуратный монтаж проводов, который выглядит единообразно.

Затем установите линии питания на выключатели ответвления.Черный и красный провода — это провода фидера на этой фотографии, причем черные провода являются одним из проводов горячего питания, а красные провода — другим. Подключите провод соответствующего размера к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли аккуратный вид после завершения установки.

Электрическая панель: советы по безопасной установке

В очень ранних домах все еще есть старые панели с предохранителями, эти панели требуют, чтобы владелец дома менял предохранители, когда они перегружаются и перегорают.Это создает проблемы, потому что владелец дома может не иметь надлежащего предохранителя и может вставить предохранитель слишком большого размера. Или у хозяина дома может вообще не оказаться запасного предохранителя, оставив цепь отключенной, пока его не купят. Позвоните нам по телефону (214) 238-8353 для обслуживания и ремонта на дому.

Для получения дополнительных статей и информации посетите https://www.berkeys.com/category/electrical/

2012 Расшифровка кодов

Стремясь помочь электротехнической промышленности плавно перейти на новый Электротехнический кодекс и обеспечить непрерывность выполнения электромонтажных работ, Департамент строительства разместит на своем веб-сайте интерпретации кодов.Ниже перечислены новые вопросы, связанные с кодексом, и соответствующие интерпретации Комитета по кодексу. Пользователям этого списка должны быть доступны редакция NEC 2008 г. и соответствующие поправки г. Нью-Йорка к NEC 2008 г., а также (местный закон 39/11), который вступил в силу 1 марта 2012 г.

Чтобы узнать больше о том, что каждая ГЛАВА / тема посвящена, щелкните номер главы. Чтобы найти вопросы по соответствующей теме, щелкните тему или раздел Код.

Все интерпретации основаны на NEC 1999 г. и соответствующих поправках г. Нью-Йорка.*

Всякий раз, когда есть ссылки на несколько разделов, первый является «ведущим разделом», а остальные — второстепенными. Ссылки на все второстепенные разделы сделаны для дополнительных разъяснений. **

ГЛАВА 1: Общие (разделы с 110.2 по 110.79)

Раздел 110.26 (A) — (04.04.2012)

1. Должны ли контроллеры пожарных насосов соответствовать коду 110.26 (F) или это подпадает под исключение?

   Я хотел бы разместить контроллер пожарного насоса в том же помещении, что и предполагаемое место для пожарного насоса, но наверху есть посторонние системы (паропровод, спринклерный трубопровод, воздуховоды и т. Д.). Можно ли разместить пожарный насос? контроллер ниже чужих систем?

   В соответствии со стандартом NFPA 20 для установки стационарных насосов для противопожарной защиты, раздел 12.2.4 рабочие зазоры должны соответствовать статье 110 NFPA 70. В них не упоминается выделенное пространство для оборудования.


Нет, не допускается. Раздел 110.26 (F) предназначен для обеспечения достаточного пространства для трубопроводов, заканчивающихся на оборудовании, перечисленном в разделе, и не применяется к контроллерам пожарных насосов. Пожарный насос — это оборудование, обеспечивающее безопасность жизни, и его необходимо устанавливать в расчетном пространстве, чтобы гарантировать отсутствие перебоев в подаче электроэнергии или работе.

Ваша установка и пространство, которое вы описали выше, должны соответствовать разделу 695 EC NYC.12 (E). Ваша установка должна соответствовать всем применимым кодексам, включая раздел 913.2 Кодекса пожарной безопасности Нью-Йорка и упомянутым стандартам NFPA 20, раздел 4.12.1. Предлагаемая установка контроллера может быть повреждена, а поддоны не защищают от разрыва труб с паром или водой. См. Указанные ниже разделы:

Пожарный код Нью-Йорка
FC 913.2 Защита от прерывания работы. Пожарный насос, привод и контроллер должны быть защищены в соответствии с NFPA 20 от возможного прерывания работы из-за повреждений, вызванных взрывом, пожаром, наводнением, землетрясением, грызунами, насекомыми, ураганом, замораживанием, вандализмом и другими неблагоприятными условиями.

NFPA 20
4.12.1 * Общие требования. Пожарный насос, привод, контроллер, водоснабжение и источник питания должны быть защищены от возможного прерывания работы из-за повреждений, вызванных взрывом, пожаром, наводнением, землетрясением, грызунами, насекомыми, ураганом, замораживанием, вандализмом и другими неблагоприятными условиями.

Раздел 110.26 (F) — (04.04.2012)

1. В электрическом шкафу мы должны установить трансформатор 45 кВА на потолке.Раздел 110.26 (A) требует минимального рабочего пространства 3 фута.

   а. Относятся ли разделы 110.26 (A) и 110.26 (A) (1) к потолочным трансформаторам?
   г. Поскольку трансформатор вряд ли потребует регулировки, обслуживания или ремонта, применяется ли раздел 110.26 (A) (1)?


а. Да, требования Раздела 110.26 (A) применяются ко всему электрическому оборудованию, чтобы обеспечить готовую и безопасную эксплуатацию и техническое обслуживание такого оборудования. Также доступность трансформатора по разделу 450.13 должно быть предоставлено.

г. Да, согласно Разделу 110.26 (A) (1) требуется такое рабочее пространство для оборудования, которое может потребовать проверки, регулировки, обслуживания или технического обслуживания при включенном питании. См. Выдержку из Справочника NEC 2008 относительно включений в исследования:

«Важно понимать, что слово« проверка », используемое в пункте 110.26 (A), включает такие задачи, как проверка наличия напряжения с помощью портативного вольтметра».

ГЛАВА 2: Электромонтаж и защита (Раздел 200 Кодекса.1 к 285,25)

Разделы 215 и 220 — (01.02.2012)

1. Мы проектируем очень высокий жилой дом. Электротехнический подрядчик, стремясь снизить стоимость строительства, считает, что мы неправильно интерпретируем код.

   Можно ли дисконтировать расчетную потребляемую нагрузку по коду для расчета более низкого падения напряжения, которое должно соответствовать Электротехническим нормам Нью-Йорка, раздел 215.2, на основании мнения (сформированного на основе измерений в аналогичных зданиях), что фидер фактически будет пропускать меньший ток, чем код рассчитанный спрос?


Нет, п. 215.2 (A) (1) и раздел 220.40 четко требуют, чтобы допустимая нагрузка на фидерном проводе была не меньше, чем требуется для питания нагрузок, рассчитанных в частях III, IV и V статьи 220.

Только если кодекс допускает исправление могут применяться факторы спроса. Расчеты типа энергосбережения (или заключение, сформированное в результате измерений) не разрешается использовать для определения минимальной расчетной нагрузки освещения, если они создают нагрузки, меньшие, чем нагрузка, рассчитанная в соответствии с 220.12.

Также, чтобы прояснить еще одно беспокойство, которое у вас возникло: если команда разработчиков решит применить ASHRAE 90.1-2007, электрическая конструкция должна соответствовать падению напряжения, требуемому стандартами, в противном случае можно использовать исключения подраздела 215.2 (A) (1) NYC EC.

Разделы 215 и 408 — (01.02.2012)

1. Ограниченная модернизация электрооборудования была включена в объем работ, ограниченных ремонтом и / или заменой некоторых квартирных панелей и кабельных каналов, расположенных в кухонных желобах, которые используются совместно с стояками и дренажными трубами. Электрооборудование было установлено более 70 лет назад, и срок его службы может истечь.

   Панели расположены в стене кухонной вытяжки над плитой или раковиной, как показано на прилагаемых фотографиях. Панели устанавливаются приблизительно на 6 футов AFF или на 2 ½ фута выше диапазона или раковины. Мы намерены выполнять работы в соответствии с Электротехническим кодексом Нью-Йорка 2011 года.

   a. При замене трубопровода квартирного стояка я не ожидаю каких-либо проблем с Кодексом для сервисного оборудования в счетных помещениях
   i. Можем ли мы оставить сервисное оборудование в том виде, в каком оно есть, поскольку в помещении учета нет плановых работ?

   б.В существующих квартирных панелях нет специального оборудования или рабочего места.
   я. Если ремонтируем только задние ящики (корпус):
   a. Можем ли мы сохранить оригинальную панель и все компоненты?
   г. Могут ли эти панели оставаться на прежнем месте при первоначальной установке?
   ii. Если мы только повторно запитываем эти задние коробки новыми проводниками с использованием того же стояка:
   a. Можем ли мы сохранить оригинальную панель и все компоненты?
   г. Могут ли эти панели оставаться на прежнем месте при первоначальной установке?

   г.Если Кодекс требует переместить панели квартиры в место, соответствующее Кодексу, с выделенным рабочим пространством и пространством для оборудования, это может представлять собой «затруднение» из-за конфигурации квартиры.
   я. В зависимости от здания, пространство, куда можно переместить эти панели, ограничено. Это решение окончательное?
   ii. Будет ли BEC / DOB рассматривать «Вариант кода» со всей необходимой документацией для поддержки этого запроса?

   г. Если квартирные панели необходимо переместить, существующие ответвления будут расширены до новых мест расположения панелей.
   я. Можем ли мы сохранить и переустановить старые панели и оригинальные автоматические выключатели на новом месте? Некоторые автоматические выключатели не соответствуют требованиям NYCEC 2011, например, выключатели типа AFCI

   e. В объем работ не входят розетки, светильники, выключатели и другие устройства в квартирах. Некоторые из этих устройств не соответствуют требованиям NYCEC 2011.
   i. Если мы только повторно запитаем квартирные панели новыми проводниками и сохраним исходное местоположение:
   a. Нужно ли нам включать работу с устройствами в квартире, чтобы соответствовать требованиям NYCEC 2011?
   г.Нужно ли нам включать работы по разводке ответвлений в квартире, чтобы соответствовать требованиям NYCEC 2011?
   ii. Если мы переместим панель и расширим ответвления:
   a. Нужно ли нам включать работу с устройствами в квартире, чтобы соответствовать требованиям NYCEC 2011?
   г. Нужно ли включать в квартиру работы по разводке ответвлений в квартире, чтобы соответствовать требованиям NYCEC 2011?


Общее положение:
Следующие условия применимы и должны выполняться для всех работ, связанных с заменой фидеров и соответствующей защиты от сверхтоков:

1.Короткое замыкание щитка в существующей квартире должно быть достаточно, чтобы выдержать новое короткое замыкание. См. Раздел 408.36.
2. Размеры стояков и соответствующих устройств защиты от сверхтоков должны соответствовать требованиям NYC EC 2011 года. См. Разделы 215.2 и 215.3.
3. Расчет услуг необходим для подтверждения того, что существующие услуги и оборудование соответствуют будущим или ожидаемым нагрузкам на реконструкцию. См. Разделы 220.16 и 230.42.

г. Да, при выполнении общих условий условия
b.i.a. Да, поскольку новых работ или изменений не проводится.
b.i.b. Да, так как никаких новых работ или изменений не проводится.
b.ii.a. Да, при условии выполнения общих условий
b.ii.b. Да
к.и. Да, см. Разделы 312.2 и 110.26
c.ii. Да, необходимо подать заявку в Консультативный совет по электричеству
d.i. Нет, вы не можете переустановить старое оборудование на новом месте. Нет (AFCI не требуются в рамках описанного объема работ)
e.i.a. Нет, поскольку никаких новых работ или изменений не производится, общие условия заявления соблюдены.
e.i.b. Нет, поскольку новые работы или изменения не выполняются, общие условия заявления выполнены
e.ii.a. Нет, поскольку никаких новых работ или изменений не производится, общие условия заявления выполнены.
e.ii.b. Нет, поскольку новые работы или изменения не производятся, общие условия заявления: я

Разделы 215 и 220 — (04.04.2012)

1. В многоквартирном доме, где в каждой квартире ведется прямой учет, мощность распределяется на щитовые панели с напряжением 120/208 В через 3-проводные фидеры.Он предназначен для питания до трех (3) комплектов трехпроводных механизмов подачи, использующих общий нейтральный провод. Все проводники будут заключены в общий кабельный канал.

   См. Прилагаемый эскиз SKE-020312 для иллюстрации. Значения амплитуды проводов будут снижены с учетом того, что нейтральный провод считается проводником с током.

   Мы просим подтвердить, что использование общей нейтрали для такого применения соответствует требованиям Электротехнического кодекса Нью-Йорка.


Да, в соответствии с условиями. Текущий Электротехнический кодекс Нью-Йорка не делает исключений для установки, которую вы описали и представили в своем эскизе, однако нейтральный проводник должен быть большего размера, чтобы пропускать нейтральный ток от двух фаз B.

Даже с тремя комплектами фидеров, используемых для балансировки нейтральных нагрузок; все еще возможно, что устройство максимального тока в одной квартире отключено из-за незанятости или электромонтажных работ, это внесет возможность перегрузки нейтрального проводника.См. Раздел 220.61 (A) Исключение.

[Вернуться к началу]

Раздел 215.2 (A) (1) — (04.04.2012)

1. Поправка 215.2A1 г. Нью-Йорка была переписана для 2011: code; в нем конкретно говорится, что минимальный размер питателя для жилого помещения должен быть из меди номер восемь или из алюминия номер 6. В нем не упоминается количество проводов и то, должна ли квартира питаться от 208 В или 240 В. Это изменение эффективно снижает предыдущее требование (допустимая нагрузка) на 50%.

   Наш конкретный вопрос: допустимо ли установка двухпроводной схемы в качестве фидера к жилому помещению; предполагая, что емкость правильная?

   Если ответ на вышеуказанный вопрос утвердительный, можно ли будет установить механизм подачи с четырьмя проволоками для питания трех отдельных жилых домов?


1. Нет. Назначение раздела 215.2 (A) (1) — обслуживать жилые дома с фидерами минимум # 8 AWG CU или # 6 AWG AL, минимальные фидерные провода должны быть трехпроводными, состоящими из двух фазных проводов, нейтральный провод и номинальное напряжение 120/240 вольт или 208Y / 120 вольт.
2. Нет данных.

[Вернуться к началу]

Раздел 220.14 (M) — (03.10.2012)

1. В соответствии с Электротехническими положениями и поправками г. Нью-Йорка 2011 г., параграф 220.14 (M) статьи 220 «Цепи кондиционирования воздуха», в котором говорится: В каждую двухпроводную цепь должна быть включена нагрузка не менее 1500 ВА. Эту нагрузку разрешается включать в общую осветительную нагрузку в соответствии с разделом 220.42 и таблицей 220.42.

   а. Эта статья предназначалась для 2-проводного кондиционирования воздуха с окном на 120 В переменного тока?
   г.Подходит ли эта статья для однофазной нагрузки переменного тока 120/208 В (не теплового насоса) с воздушным или водяным охлаждением?


а. Да
б. Нет. Для односемейных жилищ применяется раздел 220.60, для многоквартирных домов применяется раздел 220.84 (C) (5).

Если система не обеспечивает охлаждение всего жилища, необходимо предусмотреть дополнительные помещения с розетками в соответствии с требованиями раздела 210.52 (I).

Разделы 230 и 404 — (05.12.2012)

1. В городе цепь пожарной сигнализации обычно отключается перед основной с помощью плавкого выключателя.

   а. Можно ли при комбинированном разъединении трансформатора / основного питания сделать этот ответвление после счетчика, но до переключателя, не нарушая список UL этого комбинированного модуля?
   г. Вы знаете, как это обычно делается в городе?


а. Отводы (в полевых условиях) перед основным средством отключения для подключения пожарной сигнализации должны быть выполнены с использованием заводских отводов или приспособлений, четко обозначенных для такого использования. Метчики, изготовленные в полевых условиях, не оцениваются в перечне оригинального оборудования.Необходимо проконсультироваться с производителем, чтобы обеспечить соответствие перечисленным для всех полевых модификаций.
г. При изготовлении с использованием заводских кранов или приспособлений, четко обозначенных для такого использования.

Разделы 230 и 760 — (03.10.2012)

1. См. Также статью 760
   а. Могут ли средства сервисного отключения для системы пожарной сигнализации на 3 фазы, 5 проводов быть рассчитаны на 30 ампер?
   г. Учитываются ли средства сервисного отключения для системы пожарной сигнализации одним из шести допустимых выключателей / автоматических выключателей?
   г.Требуется ли для сервисных средств отключения системы пожарной сигнализации провод заземляющего электрода?
   di. Может ли провод заземляющего электрода для системы пожарной сигнализации номиналом 30 ампер быть медным проводом № 10 AWG?
   dii. Может ли провод заземляющего электрода для системы пожарной сигнализации на 60 ампер быть медным проводом № 10 AWG?
   e. Может ли заземляющий провод оборудования для панели DGP, TTB или NAC с номиналом 20 ампер быть медным проводом № 12 AWG?

а.Нет, см. 230.79 (D).
г. Нет. См. Исключение 230.40 № 5 и 230.82 (5).
г. Да, см. 760.33 (A).
di. Да, если переключатель службы пожарной сигнализации соответствует требованиям 230.79 (B). См. 760.33 (A).
dii. № См. 760.33 (A) и таблицу 250.66.
e. Нет. Минимум # 10 AWG. См. 760.33 (B).

[Вернуться к началу]

Раздел 230.6 — (04.04.2012)

1. Допускает ли действующий кодекс Нью-Йорка установку служебного провода в бетонном кожухе согласно 230.6 (1) и (2)? (прилагается)
2. Ограничивает ли код длина обслуживаемых проводов в бетонном корпусе от служебной оконечной коробки или люка линии собственности?
3. При использовании обшитого бетоном служебного провода из служебной оконечной коробки, должна ли служебная оконечная коробка «находиться» в том же помещении, что и шкаф трансформатора тока коммунальной компании и служебный выключатель? (См. Предыдущий ответ Комитета от 02.06.2004)
4. Если ответ на вопрос № 3 отрицательный, должна ли конечная коробка обслуживания быть пожарной? (См. Предыдущий ответ Комитета от 02.06.2004)

1.Да
2. Нет
3. Нет
4. Нет

Раздел 230.71 (A) — (04.04.2012)

1. Поскольку рабочий выключатель пожарного насоса заблокирован в положении «Вкл.» И не отключается в аварийных (пожарных) условиях, считается ли рабочий выключатель пожарного насоса одним из 6 максимально возможных отключающих средств, разрешенных в разделе 230.71 (А)?

Нет, не учитывается. См. Разделы 230.40, исключение № 5, 230.71 (A) и 230.82 (5).

Раздел 240.2 (C) — (06.06.2012)

1. Для трехфазного 4-проводного сухого распределительного трансформатора Delta-Wye 480-208 / 120 В с максимальной защитой от сверхтока первичной обмотки трансформатора, установленной на максимум 125% от номинального первичного тока трансформатора на каждые 450,3 (B) вторичного трансформатора -токовая защита не требуется. Вторичная обмотка трансформатора может обслуживать до шести вторичных устройств защиты от сверхтоков при условии, что их суммарная допустимая токовая нагрузка не превышает 125% номинального вторичного тока трансформатора.

   Согласно статье 240.21 (C) вторичные проводники трансформатора должны иметь защиту от сверхтоков в точке, где они получают питание, или в соответствии с требованиями 240.21 (C) (1) — (6).

   а. Ограничено ли количество отводов вторичного проводника и устройств защиты от сверхтоков до шести максимумов?
   г. Максимальный суммарный ток срабатывания устройства защиты от сверхтоков вторичного проводника по-прежнему ограничен максимум 125% от номинального вторичного тока трансформатора?
   г.Должны ли ответвления вторичного провода выходить на вторичную обмотку трансформатора?
   г. Если ответ на «3» отрицательный, какова максимальная длина вторичного проводника, разрешенная до выполнения нескольких ответвлений?
   e. Если ответы на «1 и 2» — нет, требуется ли увеличить номинальный ток вторичного проводника до суммарного номинального тока отключения вторичных устройств защиты от сверхтоков?


а. №
б. №
с. Да
г.N / A
e. Нет, номинальный ток вторичного проводника должен соответствовать одному набору правил от 240,21 (C) (1) до (6).

[Вернуться к началу]

Раздел 250 — (04.04.2012)

1. Мы работаем инженерами-консультантами у арендодателя цельнобетонного здания, которое было построено примерно 25 лет назад. Строительной стали нет. Существует ряд понижающих трансформаторов 460–120 / 208 В, которые были частью первоначальной установки в здании, и некоторые из них были заземлены путем наматывания заземляющего провода вокруг кабелепровода, по которому подается питание 460 В на соответствующие трансформаторы.Другие были заземлены путем подключения через заземляющий зажим к линии наполнения холодной водой, которая проходит от входа водоснабжения до резервуара дома. Подключения к водопроводу выполняются на этажах, где расположены соответствующие трансформаторы. Мы отмечаем, что перемычки были установлены вокруг счетчика воды и вокруг насосов, чтобы гарантировать, что вышеупомянутая линия наполнения водой представляет собой непрерывный путь к земле.

   Требуется замена трех оригинальных трансформаторов.

   а. Будет ли приемлемым заземление трансформатора на линию холодной воды, как указано выше, через одобренный заземляющий зажим ?

   б. Если ответ на пункт 1 выше отрицательный, какие средства заземления трансформатора можно считать приемлемыми?


а. Нет. Подключение к линии холодной воды, как описано, нарушает раздел 250.52 (A) (1), подключение должно быть выполнено в пределах 5 футов от точки входа в металлическую подземную водопроводную трубу.Обратите внимание, что Электротехнический кодекс г. Нью-Йорка удалил исключение в соответствии с подразделом
250.52 (A) (1).

г. Можно использовать либо метод, указанный в разделе 250.30 (A) (3) для одной отдельно производной системы, либо раздел 250.30 (A) (4) для нескольких отдельно производных систем. Поскольку ваше здание бетонное, раздел 250.30 (A) (7) (1) применим для данной конкретной установки.

[Вернуться к началу]

ГЛАВА 3: Методы и материалы электромонтажа (разделы кодов от 300.1 до 398-104)

Раздел 300 — (03.10.2012)

1. Я хочу прикрепить многожильные проводники # 12 AWG THHN к винтовым клеммам электропроводки, дуплексным розеткам и / или тумблерам, даже если многожильный провод распространяется и не входит в полный контакт с винтовой клеммой и остается неповрежденным на всем протяжении маневр.Могу ли я просто обернуть многожильный провод вокруг винтовой клеммы и затянуть с помощью динамометрической отвертки, или я должен использовать обжимную клемму T&B Sta-Kon для предотвращения растекания жил? Есть еще один метод, который приходит на ум: снимите небольшую часть изоляции и дайте ей покрыть концы жил, тем самым минимизируя растяжение на конце проводника. Если мне нужно использовать обжимной зажим или какой-либо другой метод, объясните, почему, поскольку в Разделе 110 об этом не упоминается.4 или где-либо еще в Кодексе.

   Насколько я понимаю, некоторые подрядчики получили нарушение по этому вопросу в соответствии с разделом 110.14 Кодекса.


Розетки

, включенные в список UL, предназначены для использования с одножильными и многожильными проводниками. Кроме того, Белая книга UL 2012 г. разрешает использование клемм розеток с сертифицированными обжимными соединителями для проводов или сборкой, установленной на месте, если это указано производителем. (См. Категорию продукта UL RTRT).

Выключатели общего назначения указаны для использования только с одножильными проводниками, если иное не указано в инструкциях по их установке. Белая книга UL 2012 г. не включает разрешающий язык для использования сертифицированных обжимных соединителей проводов или сборки. (См. Категорию продукции UL WMUZ).

[Вверх]

Раздел 300.3 (C) (1) — (03.10.2012)

1. Можно ли подключить как низкое, так и линейное напряжение в одном кабелепроводе?
   В соответствии с указанными выше статьями — вам разрешается смешивать напряжения в одном кабелепроводе при условии, что изоляция рассчитана на номинальное напряжение и не превышает 600 вольт.

   Уточните, пожалуйста — можно ли это сделать — да или нет?

   Прилагается раздел кодовой книги вместе с пояснением из кодовой книги города Нью-Йорка (приложение 1)


Да, если иное не запрещено другими статьями. Раздел, на который вы ссылаетесь, 300.3 (C) (1), применим к цепям с номинальным напряжением 600 В или меньше; Цель этого раздела — обеспечить возможность подключения системы 208Y / 120V к системам 480Y / 277V или 120 / 240V.Главы с 1 по 4 Электротехнического кодекса г. Нью-Йорка применимы ко всем электроустановкам, если в них не внесены поправки другими главами. Чтобы соответствовать кодексу, вы должны соблюдать все применимые статьи. Ваша ссылка вводит в заблуждение, поскольку она не отсылает вас к каким-либо исключениям, статьям 386.70, 388.70, 690.4, 700, 725, 720, 760 и Поправкам к Электротехническому кодексу Нью-Йорка для дополнительных правил.

Также см. Комментарий к справочнику NEC относительно назначения этого раздела и дополнительных пояснений.

Раздел 300.3 (C) (1) (a) — (03.10.2012)

1. СПРАВОЧНАЯ ИНФОРМАЦИЯ:
   Промышленный заказчик предложил установку ЦЕНТРА УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ 480 В с двойным питанием. Линейная диаграмма прилагается. MCC имеет встроенный главный выключатель на 30 ампер для левой стороны, встроенный главный выключатель на 30 ампер для правой стороны и РАЗЪЕМНИК в центре. В каждом шкафу MCC есть HMCP на 3 А, пускатель двигателя и управляющий трансформатор с предохранителем, обеспечивающий 120 вольт для цепи управления.Все проводники, выходящие из MCC, рассчитаны на 600 вольт. Два поступающих источника на 480 В поступают от двух близлежащих повышающих трансформаторов, каждый по 15 кВА от 208 до 480. Главные выключатели в MCC обеспечивают вторичный OCP для вторичных обмоток трансформатора (приложение 2).

   Повышающие трансформаторы на 15 кВА питаются от более крупного МКК на 208 В, который, в свою очередь, питается от понижающих трансформаторов 4160 на 208

   Фидер 4160 — это частная сеть это как минимум второй предохранитель из утилиты.

   Поправка 300.C1a к Электротехническим кодексам Нью-Йорка гласит, что цепи из разных источников с напряжением более 250 В между проводниками не должны иметь общие кабельные каналы и корпуса, если не предусмотрены барьеры, или если после третьего устройства OCP . В нем говорится, что трансформаторы следует рассматривать как «ИСТОЧНИК».

   а. Что касается Поправки к Кодексу электричества Нью-Йорка 300.3C1a, может ли трехфазный двигатель на 480 В из вышеописанного MCC совместно использовать кабелепроводы и корпуса (без барьеров) с собственным связанная цепь управления 120 вольт?

   б.Что касается Поправки к Кодексу электричества Нью-Йорка 300.3C1a, может ли трехфазный двигатель на 480 Вольт из вышеописанного MCC совместно использовать кабелепроводы и корпуса (без барьеров) с напряжением 120 В. цепи управления для других двигателей, питающихся от других источников?

   c. Что касается Поправки к Кодексу электричества Нью-Йорка 300.3C1a, может ли трехфазный электродвигатель на 480 Вольт из описанного выше MCC совместно использовать кабелепроводы и корпуса (без барьеров) с другими 480 в цепи двигателя, запитанные от других источников?

   г.Моторы в этом обсуждении имеют мощность 3/4 л.с. В идентичной компоновке, но с более крупными двигателями — например, 20 л.с. — будут ли разные ответы на вопросы «1», «2» или «3»?


Раздел 300.3 (C) (1) (a) электрического кодекса штата Нью-Йорк

применим к оборудованию самого высокого уровня (уровень оборудования для распределения услуг) и не применим к оборудованию на стадии использования в вашем случае.

Вопросы a-b-c-d: Да.

[Вернуться к началу]

Раздел 330.12 — (03.10.2012)

1. Мы ссылаемся на Электротехнические положения и поправки г. Нью-Йорка от 2011 г., Статью 330, Кабель с металлическим креплением, тип MC.

   Как указано в этих параграфах 330.12, (4) и (5), «Использование не разрешено»:
   Параграф (4): Если кабель имеет внешнюю оболочку из ПВХ, в жилых зданиях, превышающих 3 этажа над уровнем земли.
   Пункт (5): Если кабель имеет внешнюю оболочку из ПВХ, в любом нежилом здании, если он не скрыт за стенами, полами и потолками, не имеющими герметичности, где стены, пол и потолок обеспечивают тепловой барьер из материала, имеющего не менее 1 сборка, рассчитанная на час, как указано в перечнях огнестойких сборок.

   а. Допускается ли использование кабеля MC с внешней оболочкой из ПВХ в бетонных плитах многоквартирного дома более 3 этажей, при условии, что кабель не выходит за пределы бетонной плиты?


Да, с бетонным покрытием, обеспечивающим огнестойкость в течение 1 часа.

[Вернуться к началу]

Раздел 330.12 — (03.10.2012)

1. Распределение высокого напряжения: В соответствии с разделом 330.12 Электротехнического кодекса Нью-Йорка 2011 «Кабель типа MC не должен использоваться ни при каких из следующих условий: (4) если кабель имеет внешнюю оболочку из ПВХ, в жилых зданиях более трех этажи выше уровня.«

   Однако мы понимаем, что MC EZ-JKT (тип CT для бетона) разрешается в жилых и коммерческих зданиях высотой более трех этажей, когда они скрыты в стенах, полах и потолках без герметичности камеры. Подтвердите, что это приемлемо для установки MC EZ-JKT (тип CT для бетона) в зданиях высотой более трех этажей, когда этот продукт устанавливается внутри бетонной плиты перекрытия.

   Telecom Distribution (Verizon и Time Warner): в соответствии с разделом 352.10 (I) NYC 2011 Electrical Нормы «Жесткий поливинилхлоридный трубопровод: трубы типа ПВХ разрешены» в любом жилом здании или жилой единице, не превышающей трех этажей.«Нет никаких упоминаний о каком-либо конкретном типе проводки, к которому это применимо, поэтому сделан вывод, что использование ПВХ-труб не допускается в жилых домах выше трех этажей.

   Однако мы понимаем, что ПВХ разрешен в жилых и коммерческих зданиях высотой более трех этажей, когда он скрыт в стенах, полах и потолках, не имеющих герметичности, только для телекоммуникационных услуг. Подтвердите, что допускается установка трубопроводов из ПВХ Schedule 40 в зданиях высотой более трех этажей, если трубопровод из ПВХ установлен внутри бетонной плиты перекрытия.

   Кроме того, если разрешено, какой минимальный размер бетонного покрытия (нормальный вес и легкий) требуется?


См. Ответы на разделы 330.12 и 352.10 (J) на том же собрании.

Раздел 352.10 (J) — (03.10.2012)

1. Мы ссылаемся на Электротехнические положения и поправки Нью-Йорка от 2011 г., Статью 352, Жесткий поливинилхлоридный трубопровод, тип ПВХ.

   Как указано в п. 352.10, (J), «Нежилое использование»:
   (J) Если иное не запрещено другими статьями настоящего Кодекса, трубы из ПВХ должны быть разрешены в любом нежилом или жилом здании высотой более 3 этажей. Жесткий неметаллический трубопровод должен быть скрыт за стенами, полами и потолками, не имеющими герметичности, где стены, полы и потолки обеспечивают тепловой барьер из материала, который имеет расчетную продолжительность сборки не менее 1 часа, как указано в перечнях огнестойких сборок.

   а. Допускается ли использование трубопровода из ПВХ в бетонных плитах многоквартирного дома высотой более 3 трех этажей, при условии, что трубопровод используется для скрытия проводки низкого напряжения, например, для передачи данных, телефона, безопасности, аудио / видео и / или систем пожарной сигнализации и водовод не выходит за пределы бетонной плиты?
   г.Разрешено ли использование трубопровода из ПВХ в бетонных плитах многоквартирного дома высотой более 3-х этажей для скрытия кабеля типа MC, а трубопровод не выходит за пределы бетонной плиты?


а. Да
б. №

ГЛАВА 4: Оборудование общего назначения (Разделы кодов от 400.1 до 490.74)

Раздел 404.8 — (05.12.2012)

1. Раздел 404.8 NEC требует установки устройства защиты от перегрузки по току таким образом, чтобы центральная линия устройства защиты от перегрузки по току была не более 6-7 дюймов A.F.F. Однако подрядчик по электротехнике сообщает нам, что высота монтажа электрической панели для многоквартирных жилых домов ADA в новом строительстве должна соответствовать директивам ADA, так что центральная линия самого верхнего выключателя не превышает 54 дюймов AFF

   Требуется ли код для установки электрической панели в жилых домах ADA, чтобы верхний выключатель был не более 54 дюймов AFF


№ Текущий Строительный кодекс Нью-Йорка ссылается на стандарт ICC / ANSI A117.1-2003. Это требование к высоте монтажа электрического щитка в жилом доме типа ADA не указано в Разделе 1004.9 «Рабочие части».

ГЛАВА 5: Особые занятия (Кодовые разделы от 500.1 до 590.7)

Раздел 500 — (01.02.2012)

1. Мы устанавливаем на баллон с газообразным водородом в указанном корпусе. Оборудование будет установлено в лаборатории колледжа и снабжено специальным вытяжным вентилятором, подключенным непосредственно к вытяжному вентилятору мощностью 2 л.с. на крыше со специальным воздуховодом.Вытяжной вентилятор должен быть взрывозащищенным. Кроме того, оборудование оснащено спринклерной головкой, соответствующей требованиям, системой обнаружения утечки газа и сигнализацией. Наш вопрос: лабораторию следует рассматривать как опасную зону? Если да, то какой классификации?

   Мы приложили индивидуальный лист оборудования, который будет использоваться для дополнительной информации.


Нет, раздел 500.7 (D) «Продуванный и находящийся под давлением» разрешает такую ​​защиту для устранения или уменьшения опасности класса 1 внутри оболочки.В каталоге оборудования указано, что шкаф снабжен перечисленной системой z-продувки, необходимыми сигналами тревоги и дополнительной защитой. Метод подключения оборудования должен соответствовать требованиям раздела 501.

См. Ниже выдержку из комментария Справочника 2008 в том же разделе: «Герметизация типа Z снижает классификацию внутри защищенного корпуса с Раздела 2 или Зоны 2 до несекретного».

ГЛАВА 6: Специальное оборудование (Кодовые разделы от 600.1 до 695.14)

Раздел 620 — (04.04.2012)

1. Требуется ли мастер-электрик при установке системы подъема и перемещения людей / пациентов, которая внесена в список UL.(См. Прилагаемые три картинки).


Да. Для установки подъемников для пациентов / электрифицированных направляющих требуется лицензированный электрик.

Раздел 695 — (01.02.2012)

1. Обеспечивается ли установка подводящих проводов в жестком металлическом трубопроводе (RMC) или промежуточном металлическом трубопроводе (IMC) к пожарному насосу ограниченного использования также 2-дюймовым бетонным покрытием или 2-часовой огнестойкостью?
2. Будет ли разрешено устанавливать подводящие провода к соответствующему насосу, разрешенному для установки в соответствии с ответом на вышеприведенный вопрос, на лестничной клетке на 32-й этаж (расположение насоса) существующего многоэтажного здания?

1.Да. См. Разделы 695.6 (A) и (B) Электротехнических норм Нью-Йорка.
2. Нет. Допускаются только трубы, обслуживающие лестницу (выходное ограждение) и заканчивающиеся стальной распределительной коробкой (не более 16 квадратных дюймов).

[Вернуться к началу]

Раздел 695.4 (B) (2) (4) — (03.10.2012)

1. Пожарный насос ограниченного использования (менее 30 л.с., расположенный выше уровня улицы) подключен к аварийному генератору, а также к электросети (приложение 3).

   Требуется ли для вышеуказанного пожарного насоса с ограниченным сроком службы специальный автоматический переключатель, подключенный только к насосу, или он может питать щит, который, в дополнение к питанию пожарного насоса с ограниченным сроком службы, будет обеспечивать другие аварийные нагрузки?


Подключение к источнику питания, показанное на детали B, соответствует требованиям электрического кодекса Нью-Йорка для пожарных насосов ограниченного использования. Деталь A не соответствует кодексу Нью-Йорка.

Раздел 695.4 (В) (2) (4) — (06.06.2012)

1. В связи с недавними изменениями в кодексах Нью-Йорка для высотных жилых домов требуется несколько пожарных насосов. Мы проектируем многоэтажный жилой дом, для которого требуется всего 7 пожарных насосов. У нас есть один генератор мощностью 2000 кВт / 2500 кВА для обеспечения аварийным питанием всех жизненно важных нагрузок. Согласно разделу 695.4.B (2) (4) требуется отвод перед главным выключателем генератора. Для этого конкретного проекта это будет как минимум на 8 ответвлений перед главным отключением.См. Вариант А прилагаемого эскиза. Обеспечение такого количества ответвлений перед главным отключением генератора было бы чрезмерным.

   Мы предлагаем предоставить (2) крана для пожарных насосов, как показано на варианте B прилагаемого эскиза. Один из этих кранов будет обеспечивать питание аварийного распределительного щита с (4) переключателями пожарных насосов, а другой кран будет обеспечивать питание аварийного распределительного щита с 3 переключателями пожарных насосов. Эти распределительные щиты пожарных насосов будут иметь главный выключатель на генераторе, будут иметь размер, чтобы вместить всю подключенную нагрузку, и будут питаться от сервисного крана, размер которого соответствует 695.6, C. Главный выключатель должен выдерживать 150% тока полной нагрузки каждого двигателя насоса на плате. Каждый из (7) аварийных выключателей пожарного насоса должен иметь размер в соответствии с разделом 695.4.B.2.

   Можно ли реализовать схему, описанную выше и показанную на прилагаемом эскизе, для обеспечения аварийного питания различных пожарных насосов в этом здании вместо обеспечения (7) отдельных ответвлений генератора и (7) отдельно установленных разъединителей? (Смотри приложение).


Схема «A» приемлема и соответствует нормам.Схема «B» указывает на дополнительное устройство защиты от перегрузки по току (OCPD), только один OCPD разрешен на источнике аварийного питания пожарного насоса. Если ваша конструкция поддерживает схему «B», вы должны соблюдать следующие требования:

1. Необходимо удалить восходящие OCPD на 500A и 600A.

2. Два распределительных щита пожарных насосов должны располагаться либо внутри корпуса генератора, либо удаленно в здании, если фидеры соответствуют требованиям раздела 230.6.

3. Средства отключения, пригодные для использования в качестве сервисного оборудования, см. Раздел 700.12 (В) (6).

Также установка должна соответствовать разделам 445.18 и 445.19. (легкодоступный ЕПВ удовлетворяет требованиям этих двух разделов).

ГЛАВА 7: Особые условия (разделы кода с 700.1 по 780.7)

Раздел 700 — (06.06.2012)

1. Мы уважительно запрашиваем интерпретацию кода в отношении расположения автоматических переключателей, обеспечивающих питание аварийного освещения и системы пожарной сигнализации, а также щитов аварийного распределения в существующих зданиях на территории колледжа.В соответствии с Правилом города Нью-Йорка, главой 12 (RCNY 12-01) и разделами 27-115 и 27-118 Административного кодекса; NFPA 110, раздел 7.2.2; и Электрический кодекс города Нью-Йорка 2011:

   a. Допускается ли установка автоматических выключателей аварийного освещения и пожарной сигнализации в:
   i. Двухчасовое противопожарное помещение или помещение, в котором находится основное электрическое оборудование?
   ii. Выделенная 2-часовая пожарная аварийная генераторная?
   iii. 2-часовое противопожарное механическое помещение с аварийным генератором?
   iv.2-х часовая выделенная комната.

   г. Допускается ли установка щитов аварийного распределения в:
   i. 2-часовая комната или помещение, в котором размещается основное электрическое оборудование?
   ii. Выделенная 2-часовая пожарная аварийная генераторная?
   iii. 2-часовое противопожарное механическое помещение с аварийным генератором?
   iv. Комнатный 2-х часовой автоматический выключатель

   c. Существует ли порог, связанный со стоимостью изменений на основании RCNY 12-01 и разделов 27-115 и 27-118 Административного кодекса, который разрешает установку автоматических выключателей для аварийного освещения и системы пожарной сигнализации:
   i.Двухчасовое противопожарное помещение или помещение, в котором находится основное электрическое оборудование?
   ii. Выделенная 2-часовая пожарная аварийная генераторная?

   г. Существует ли порог, связанный с размером обслуживающего оборудования с номинальным напряжением 120/208 В на основе NFPA 110, Раздел 7.2.2, который разрешает установку автоматических переключателей для аварийного освещения и системы пожарной сигнализации в:
   i. Двухчасовое противопожарное помещение или помещение, в котором находится основное электрическое оборудование?
   ii.Выделенная 2-часовая пожарная аварийная генераторная?


г. №
a.ii. №
a.iii. №
a.iv. Да.

г.р. №
b.ii. Нет, если они находятся со стороны груза АВР. Да, если они находятся на линии АВР.
г. См. 2.b. выше.
б.в. Да.

к.и. Нет; Разделы 27-115 и 27-118 административного кодекса применимы к строительным нормам (строительный, сантехнический, механический и топливный газ).Административный кодекс г. Нью-Йорка можно найти в местном законе № 39 от 2011 г.
c.ii. Нет; см. 3.a. выше.

д.и. Нет. Установка должна соответствовать электротехническим нормам Нью-Йорка и поправкам к ним, включая стандарты, на которые они ссылаются, действующие на момент подачи заявки. NFPA 110, раздел 7.2.2 был добавлен в версию 2005 года, которая не является справочным стандартом Строительного кодекса Нью-Йорка, Электротехнический кодекс ссылается только на определенные разделы из NFPA 110 2005.
d.ii. Нет, см. (D.i.) выше.

[Вернуться к началу]

Раздел 700.9 (D) — (05.12.12)

1. Статья 700.9 (D) (1) (1) разрешает установку проводки фидерной цепи в помещениях или областях, которые полностью защищены утвержденной автоматической системой пожаротушения. В таком случае фидеры не нужно указывать как огнестойкие электрические цепи защиты. Пожалуйста, дайте пояснения относительно покрытия спринклерной системой таких пространств или участков.

   а. Считается ли пространство под фальшполом частью защищенного пространства, если спринклерная система установлена ​​на потолке?

   г.Считается ли пространство над подвесным потолком частью защищаемого пространства, если спринклерная система установлена ​​внизу подвесного потолка?


   с. Если пространство над подвесным потолком не считается защищенным пространством спринклерной системой, будет ли добавление спринклера вдоль пути трубопроводов внутри полости потолка соответствовать критериям для условия ст. 700,9 (Д) (1) (1)?

а. Нет, ваша установка не соответствует требованиям NFPA 13 для скрытых пространств.

г. Нет. Описанные пространства могут освобождаться от необходимости защиты спринклерной системой, но не считаются защищенными спринклерами ниже потолка.

г. Да.

[Вернуться к началу]

Раздел 760.130 — (05.12.12)

1. Мы уважительно просим интерпретацию кода для следующего сценария:
   Устройство пожарной сигнализации, установленное на стене выше 8′-0 дюймов, артикул 760.130 (b) (1) (2), если мы устанавливаем каплеуловитель erico part # mp1 с a erico part # msp20 защелкивается втулкой на верхней пластине обрамления. Можно ли проложить кабель пожарной сигнализации PLFA без использования кабелепровода внутри стены (стена на стойках 2×4 с отделкой из гипсокартона)? к стойке с новым участком или кабелепроводом до и через рамную верхнюю пластину с ударом на втулке на конце, называя сборку «заглушкой». Кабель PLFA входит / выходит из стены через шлейф до коробки для устройства FA.]

   В приведенном выше способе устранитель короба используется для крепления устройства FA, после чего кабель PLFA входит / выходит в пустую область стены без кабелепровода / кабелепровода и проходит вверх через верхнюю пластину через втулку и продолжает узел fa.


Да, кабелепровод не требуется, необходимо соблюдать все производственные инструкции.

ГЛАВА 8: Системы связи (Кодовые разделы с 800.1 по 830.179)

ТАБЛИЦЫ: Подробные требования к проводам и трубопроводам

Приложение D. Примеры расчетов

СТАТЬИ: Подразделение раздела, состоящее из определенного количества разделов

АДМИНИСТРАТИВНОЕ УПРАВЛЕНИЕ: Общие требования

Административное отделение — (05.12.12)

1. Мы задаемся вопросом, требуют ли пожарные насосы в Нью-Йорке использования аварийного генератора в качестве вторичного источника энергии.Под вопросом находится жилое здание J-2 с разрешениями Департамента строительства, поданными в соответствии со Строительным кодексом Нью-Йорка 1968 года.

   а. С переключателем в главном служебном помещении, задействованным раньше всех других переключателей и защиты от перегрузки по току?

   г. С фидерами, подключенными непосредственно к сервисной шине в шкафу ТТ, перед всеми другими переключателями и защитой от перегрузки по току, и которые идут непосредственно к контроллеру пожарного насоса?


а. Нет, аварийный генератор не требуется согласно Статье 11 Подглавы 6, Раздела 27-396.6, где пожарный насос запитывается через кран перед основным средством отключения. Рабочий провод пожарного насоса не должен проходить через какие-либо отсеки перегрузки по току и выполняться с использованием заводских кранов или приспособлений, четко обозначенных для такого использования.

г. См. Выше.

Копии Электротехнического кодекса Нью-Йорка 2011 (только поправки к Электротехническому кодексу NEC 2008) и Электротехнического кодекса Нью-Йорка (поправки и Электротехнического кодекса NEC 2008) можно приобрести в CityStore.

Ссылки на другие интерпретации кода:

солнечных панелей для вашего дома в 2020 году: 10 вещей, которые нужно знать

Время чтения: 5 минут

В последнее десятилетие началась эра солнечных панелей для домашнего использования. Дома и предприятия по всей стране переходят от энергосистемы, работающей на ископаемом топливе, к экономике чистой энергии, что обусловлено целями сокращения выбросов во время глобального изменения климата. В этот период энергетической реформы системы солнечных панелей на крышах домов набирают обороты.Пришло время отдать должное жилищным солнечным батареям. Узнайте все, что нужно знать о быстро развивающейся индустрии бытовой солнечной энергии, в нашем списке часто задаваемых вопросов о домашних солнечных батареях.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2020 г.

Все, что вам нужно знать о домашних солнечных панелях, в 10 вопросах

1. Насколько упала цена на солнечную энергию для жилищного строительства за последние годы?

Если вы оптимист, ищущий статистические данные о хорошем самочувствии, стоимость солнечной электроэнергии за последнее десятилетие — отличное место для начала.Стоимость установки солнечных батарей в США упала примерно на 70 процентов за последние 10 лет. Только за последний год рынок жилья снизил стоимость на 5%. Нет никаких сомнений в том, что солнечная энергия превратилась из продукта экологически чистых технологий в разумную модернизацию дома, которую миллионы американцев рассматривают в 2020 году. Установка солнечных батарей на крыше — одно из самых разумных решений, которые вы можете принять в наши дни.

2. В чем разница между солнечной батареей для бизнеса и солнечной батареей для домашнего использования?

Коммерческий проект солнечной энергии может служить источником энергии для города или компании.В результате они сильно различаются по масштабу и стоимости. Для сравнения, бытовые солнечные системы обычно имеют постоянный размер (в среднем 6 киловатт). Благодаря относительно небольшому размеру солнечные панели на крыше для дома — это достижимая модернизация энергии, которая может существенно сэкономить на счетах за электроэнергию для домовладельцев с любым уровнем дохода. С другой стороны, коммерческая солнечная энергия требует крупных инвестиций и коллективной группы инвесторов.

3. Сколько обычно стоят системы солнечных панелей для жилых помещений?

Ответ на этот вопрос зависит от состояния и размера системы.Однако есть данные, которые могут помочь вам оценить, сколько будут стоить солнечные панели в США в 2020 году. Самый простой способ рассчитать стоимость солнечной электроэнергии для систем разного размера — в долларах за ватт ($ / Вт), что указывает на то, сколько долларов будет стоимость ватта доступной выработки электроэнергии. В 2019 году домовладельцы платят в среднем долларов США за долларов США. Для сравнения: в 2008 году средняя стоимость солнечной энергии составляла немногим более 8 долларов США за Вт. Для средней системы мощностью 6 кВт цена $ 2.91 / W означает, что вы заплатите приблизительно $ 17 460 до вычета налогов и скидок в 2020 году.

4. Будут ли мои солнечные панели подключены к сети? Что такое нетто-учет?

Подавляющее большинство домашних солнечных систем будет подключено к сети. С подключенной к сети солнечной батареей сетевой учет служит эффективным решением вопроса «как я буду питать свой дом от солнечной энергии ночью?» Чистый учет — это стимул для солнечной энергии, когда вы получаете кредиты по счетам, когда ваша солнечная система производит избыточное электричество.В периоды, когда ваши панели не производят достаточно электроэнергии, вы можете использовать эти кредиты по счетам для покрытия расходов на использование электроэнергии в вашей сети.

Если вы отключены от сети, у вас не будет доступа к электричеству от вашего коммунального предприятия. Это означает, что для создания полностью автономного проекта вам потребуются накопители энергии, сверхбольшая система солнечных панелей и резервное питание, которое будет обеспечивать вас, когда ваши панели не получают достаточно солнечного света.

5. Сколько времени требуется для установки солнечной системы на крыше жилого дома?

После того, как вы встретитесь с установщиками и осуществите все необходимые посещения объекта и планирование, фактическая установка вашей домашней солнечной системы займет всего несколько дней.Точное время зависит от ряда факторов. Например, если вы настраиваете чистое измерение, этот процесс займет дополнительное время, пока ваши панели не будут должным образом подключены к сети. В целом, хотя процесс принятия решения о солнечных батареях может занять некоторое время, сроки установки очень быстрые и довольно простые.

6. Можете ли вы приобрести для дома систему солнечных батарей, если ваша крыша не соответствует требованиям?

Возможно, одним из самых интересных аспектов жилищного сектора солнечной энергии является список вариантов для домовладельцев, которые хотят использовать солнечную энергию, но не имеют подходящей крыши.Наземные солнечные установки и общественные солнечные сады — это два распространенных способа получить доступ к солнечной энергии, не устанавливая ничего на крыше. Общественная солнечная энергия включает в себя соединение с членами группы или вашего района для совместного использования солнечной системы, в то время как наземные массивы — это простой способ владеть и устанавливать свою собственную систему, обходя любые препятствия на кровле.

7. Каковы налоговые льготы для домашних солнечных систем? Кто подходит?

Есть два простых способа подумать о налоговых льготах для солнечных батарей.Основным налоговым кредитом, связанным с солнечными панелями для дома, является федеральный инвестиционный налоговый кредит (ITC), более известный как налоговый кредит на солнечную батарею. ITC предоставляет вам налоговую скидку в размере 26 процентов от общей стоимости вашей системы, если вы ее покупаете. Следующим вариантом будут налоговые льготы штата на солнечную энергию, такие как налоговая льгота штата Нью-Йорк, которая снижает дополнительно 25% стоимости жилой системы. В зависимости от того, в каком штате вы живете, возможность получения выгодных налоговых льгот и программ использования солнечной энергии может быть значительной.Некоторые штаты и муниципалитеты также предлагают другие, более сложные варианты, которые будут зависеть от конкретного случая — изучите SREC и другие программы скидок на солнечную батарею для конкретных мест.

8. Имеет ли смысл использование солнечной энергии, если я не планирую проживать в своем доме 25 лет?

Домовладельцы, которые рассматривают возможность использования солнечной энергии, часто беспокоят друг друга: «Что произойдет, если я перееду после установки солнечных батарей?» Срок службы типичной системы солнечных батарей составляет от 25 до 30 лет. Если вы не планируете владеть их домом так долго, вы можете задаться вопросом, имеет ли смысл солнечная энергия.Хорошей новостью является то, что солнечная энергия увеличивает стоимость вашей собственности и может действительно ускорить процесс продажи собственности, когда придет время. Рынок жилья заполнен покупателями, воодушевленными перспективой приобретения дома на солнечных батареях с нулевыми счетами за коммунальные услуги.

9. Какой процент площади вашего дома вы можете использовать солнечную энергию?

В идеале ответ на этот вопрос был бы 100 процентов. Однако, хотя система солнечных панелей теоретически может компенсировать все ваше энергопотребление, ожидать такого уровня производства панелей каждый день недели нереально.Ведущий производитель солнечных батарей в США SunPower рекомендует домовладельцам учитывать 25-процентную амортизацию при расчете своей цели по смещению солнечных панелей. Основная причина этого: солнечные панели не могут постоянно работать с максимальной эффективностью. Будут определенные дни, когда потребуется подключение к сети, чтобы полностью покрыть потребление электроэнергии. Однако прелесть нетто-измерения заключается в том, что вы можете извлечь выгоду из избыточных производственных дней и никогда ничего не платить коммунальному предприятию, при этом полагаясь на сеть для хранения резервных копий.

10. Когда ваша домашняя солнечная система достигнет «точки безубыточности»?

Многие домовладельцы очень заинтересованы в вычислении периода окупаемости своих солнечных панелей, который представляет собой количество времени, которое потребуется для экономии на счетах за электричество, чтобы компенсировать стоимость установки солнечных панелей. Ожидаемая точка безубыточности варьируется по всей стране, но в среднем домовладельцы в США окупаются по стоимости своей системы примерно через 8 лет.

Подобные цифры показывают, почему жилищный сектор может быть самым популярным в солнечной отрасли.Когда солнечные панели устанавливаются для дома, рентабельность инвестиций высока, а период окупаемости может быть очень коротким, несмотря на первоначальные затраты.
