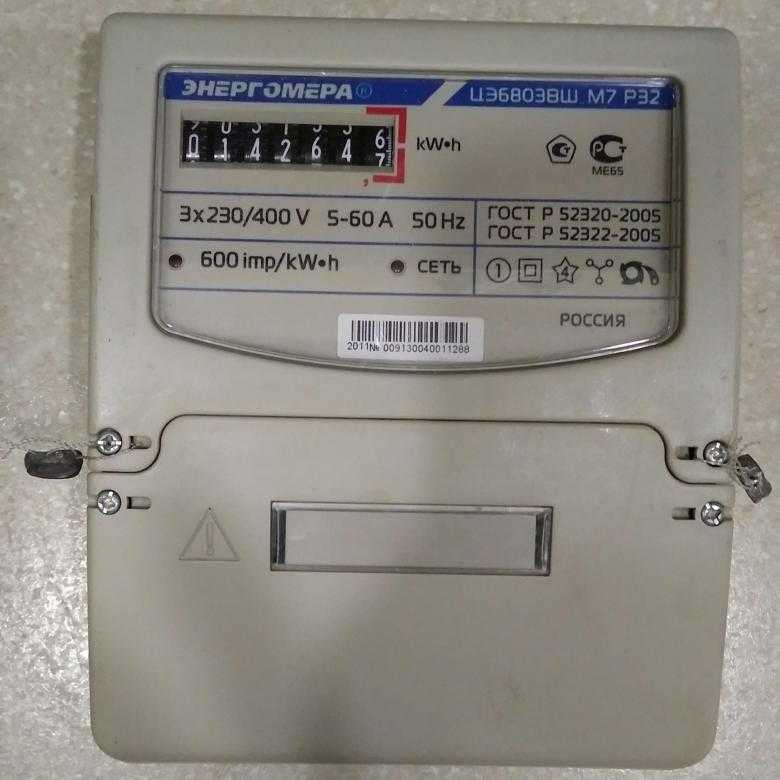

Счетчик электроэнергии трехфазный ЦЭ6803В/1-Р32 — АО «Энергомера»
Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
Характеристики надежности
- Средняя наработка на отказ — 160000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Особенности электросчетчика
- Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
- Высокая чувствительность по току нагрузки
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
- Малое собственное энергопотребление
- Стандартный телеметрический импульсный выход
- Световой индикатор работы
- Защита от недоучета и хищений электроэнергии
| Показатели | Величины |
| Класс точности | 1 |
| Число тарифов | 1 |
| Частота измерительной сети, Гц | 50±2,5 (60±3) |
| Номинальное фазное (линейное) напряжение*, В | 3×230;(380) |
| Базовый ток, А: | 1; 5; 10 |
|
Максимальная сила тока*, А: — для электросчетчиков непосредственного включения |
7,5; 50; 60; 100 |
|
Стартовый ток (чувствительность): — для электросчетчиков с базовым током 10 А, А — для электросчетчиков с базовым током 5 А, А |
0,04 0,02 |
|
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) |
9,0(1) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | от -40 до 60 |
| Габаритные размеры, мм | 143 x 170 x 52 |
| Масса, не более, кг | 1 |
ЦЭ6803В/X X X X X X X
|
|||||||||||||||
Варианты базовых исполнений
ЦЭ6803В/1 1Т 220В 5-50А 3ф. 4пр. М Р32 |
ЦЭ6803В/1 1Т 220В 5-60А 3ф.4пр. М Р32 |
| ЦЭ6803В/1 1Т 220В 10-100А 3ф.4пр. М Р32 | ЦЭ6803В/1 1Т 220В 1-7,5А 3ф.4пр. М Р32 |
Документация
| Руководство по эксплуатации | PDF 770 Kb |
| Сертификат об утверждении типа средств измерений | PDF 521 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Грузия) | PDF 307 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Таджикистан) | PDF 552 Kb |
Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ
Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера тариф 4 пров на DIN-рейку МЕХ купить в Москве по низкой ценеПоказать каталог ↑Скрыть каталог ↓
Уважаемые Клиенты!
В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров.
| Найти |
|
- Электрооборудование
- Системы автоматизации
- Счетчики (приборы учета)
- Счетчики электроэнергии
- Счётчик электроэнергии
- Счётчик электроэнергии
- Счетчики электроэнергии
- Элементы и устройства электропитания, компенсация реактивной мощности
- Разъемы
- Пожарно-охранные системы, оптическая и акустическая сигнализация
- Оборудование для молниезащиты и заземления
- Системы обогрева, вентиляции, климатотехника
- Приводная техника, насосы и электродвигатели
- Фотоэлектрические системы (гелиосистемы)
- Высоковольтное оборудование
- Кабеленесущие системы (системы для прокладки кабеля)
- Арматура кабельная, крепеж и аксессуары для кабеля
- Материалы для монтажа
- Инструмент, измерительные приборы и средства защиты
- Щиты и шкафы, шинопровод
- Кабель-Провод
- Светотехника
- Низковольтное оборудование
- Электроустановочные изделия
- Общая рубрика
- Отделка и декор
- Инженерные системы
- Инструмент и крепеж
- Общестроительные материалы
Главная
>Электрооборудование
>Счетчики (приборы учета)
>Счетчики электроэнергии
>Счётчик электроэнергии
>Энергомера
>Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.
4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера (#374732)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Счетчик ЦЭ-6803В 1 3ф 10-100А 230В 1 класс точн. 1 тариф. 4 пров. М7Р31 на DIN-рейку Энергомера 101003001011075 | 1381 | 4 004.02 р. | 26.03.2023 | От 5 дней |
Условия поставки счетчика электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.
4пр. М7 Р31 трехфазного однотарифного 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 ЭнергомераКупить счетчики электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазные однотарифные 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена счетчика электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазного однотарифного 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера тариф 4 протого на DIN-рейку МЕХ зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазного однотарифного 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Счетчик ЦЭ-6803В 1 3ф 10-100А 230В класс точн. | 168 | 4 004.02 р. | |
тариф. 4пр М7P32 щиток или DIN-рейка СПЕЦ. Энергомера 101003001011076Сопутствующие товары
Корпус КШН6Р-21 Энергомера 106001004009615 | Под заказ | 1 446.61 р. | |
Обзор и конструкция современных счетчиков электроэнергии / Хабр
В последнее время электронные счетчики пришли на смену электронным индукционным.
В этих счетчиках счетный механизм вращается не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средствами подсчета и отображения показаний могут быть соответственно микроконтроллер и цифровой дисплей. Все это позволило уменьшить габаритные размеры устройств, а также снизить их стоимость.
В состав практически любого электронного счетчика входят одна или несколько специализированных вычислительных микросхем, выполняющих основные функции преобразования и измерения. На вход такой микросхемы поступает информация о напряжении и силе тока от соответствующих датчиков в аналоговом виде. Внутри чипа эта информация оцифровывается и преобразуется определенным образом. В результате на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счетчику. Импульсы поступают на счетный механизм, представляющий собой электромагнит, сопряженный с шестернями на колесах с цифрами.
В случае более дорогих счетчиков с цифровым дисплеем используется дополнительный микроконтроллер.
Рассмотрим несколько похожих микросхем и моделей счетчиков, которые мне попадались.
На рисунке ниже показан один из самых дешевых и популярных однофазных счетчиков «НЕВА 103» в разобранном виде. Как видно из рисунка, устройство достаточно простое. Основная плата состоит из специализированной микросхемы, ее обвеса и узла стабилизатора питания на базе балластного конденсатора. На дополнительной плате имеется светодиод индикации потребляемой нагрузки. В данном случае — 3200 импульсов на 1кВт*ч. Также можно снять импульсы с зеленой клеммной колодки, расположенной в верхней части счетчика. Счетный механизм состоит из семи колес с цифрами, редуктора и электромагнита. Он отображает рассчитанную электроэнергию с точностью до десятых долей кВтч. Как видно из рисунка, редуктор имеет передаточное число 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВтч». То есть 200 импульсов, подаваемых на электромагнит, будут способствовать прокручиванию последнего красного колеса на 1 полный оборот.
Этот коэффициент кратен коэффициенту для светодиодного индикатора, что не случайно. Редуктор с электромагнитом помещен в металлический ящик под двумя экранами с целью защиты его от помех внешнего магнитного поля.
В данной модели счетчика используется микросхема ADE7754. Рассмотрим его структуру.
На контакты 5 и 6 поступает аналоговый сигнал от токового шунта, который находится на первом и втором выводах счетчика (на фото в этом месте повреждение). На контакты 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через выводы 16 и 15 можно установить коэффициент усиления внутреннего ОУ, отвечающего за ток. С помощью узлов АЦП оба сигнала преобразуются в цифровую форму и, пройдя определенную коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате по законам физики на его выходе получается информация о текущей потребляемой мощности. Этот сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счетное устройство (выводы 23 и 24) и на управляющий светодиод и счетный выход (вывод 22).
Через контакты 12,
Стандартная принципиальная схема представляет собой практически схему рассматриваемого счетчика.
Общий минусовой провод подключается к нулю 220В. Фаза поступает на вывод 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта подается на соответствующие входы микросхемы через резисторы. В этой тестовой схеме контакты конфигурации 12-14 подключены к логическому устройству. В зависимости от модели счетчика они могут иметь различную конфигурацию. В данном обзоре эта информация не так важна. Светодиодный индикатор подключен к соответствующему контакту последовательно с оптической развязкой, с другой стороны которой подключена клеммная колодка для снятия счетной информации (К7 и К8).
Из этого же семейства микросхем есть аналогичные аналоги для трехфазных измерений. Скорее всего, они встроены в дешевые трехфазные счетчики. В качестве примера на рисунке ниже показана структура одной из таких микросхем, а именно ADE7752.
Вместо двух узлов АЦП их 6: по 2 на каждую фазу. Отрицательные входы напряжения ОУ объединяются вместе и выводятся на вывод 13 (ноль). Каждая из трех фаз подключена к своему положительному входу ОУ (выводы 14, 15, 16). Сигналы от токовых шунтов для каждой фазы подключаются по аналогии с предыдущим примером. Для каждой из трех фаз с помощью трех умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, помимо фильтров, проходят через дополнительные узлы, которые активируются через вывод 17 и служат для включения работы математического модуля. Затем эти три сигнала суммируются, получая общую потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации вывода 17 сумматор суммирует либо абсолютные значения трех сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электричества, подробности которых здесь не рассматриваются. Этот сигнал подается на преобразователь, аналогичный предыдущему примеру с однофазным счетчиком.
Его интерфейс также практически идентичен.
Стоит отметить, что вышеуказанные микросхемы используются для измерения активной энергии. Более дорогие счетчики могут измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, его структура намного сложнее, чем структура микросхем из предыдущих примеров.
Микросхема измеряет активную и реактивную трехфазную электрическую мощность, имеет интерфейс SPI для подключения микроконтроллера и выход CF (вывод 1) для внешнего учета активной электрической мощности. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него осуществляется настройка микросхемы, в частности, установка многочисленных констант, отраженных в структурной схеме. В результате данная микросхема, в отличие от двух предыдущих примеров, не является автономной, и для построения счетчика на основе этой микросхемы требуется микроконтроллер. На структурной схеме можно визуально наблюдать узлы, отвечающие за измерение активной и реактивной энергии.
Здесь все намного сложнее, чем в предыдущих двух примерах.
В качестве примера рассмотрим еще одно интересное устройство: трехфазный счетчик «Энергомера ЦЭ6803В Р32». Как видно из фото ниже, этот счетчик еще не эксплуатировался. Достался он мне в не запаянном виде с небольшими механическими повреждениями снаружи. При всем при этом он был полностью в рабочем состоянии.
Как видно, глядя на основную плату, устройство состоит из трех одинаковых узлов (справа), цепей питания и микроконтроллера. В нижней части основной платы расположены три одинаковых модуля на отдельных платах, по одному на каждый узел. Эти модули представляют собой микросхемы AD71056 с минимально необходимым весом. Данная микросхема представляет собой однофазный электросчетчик.
Модули припаяны вертикально к основной плате. Витые провода соединяют токовые шунты с этими модулями.
За пару часов удалось нарисовать электрическую схему устройства. Рассмотрим его более подробно.
В правой части схемы показана схема однофазного модуля, о которой шла речь выше. Микросхема D1 этого модуля AD71056 аналогична микросхеме ADE7755, которая рассматривалась ранее. На четвертый контакт модуля поступает питание 5В, на третий — сигнал напряжения. Со второго контакта информация в виде импульсов о потребляемой мощности снимается через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты Х1 и Х2. Входы конфигурации микросхемы SCF, S1 и S0, в данном случае расположены на выводах 8-10 и настроены на «0,1,1».
Каждый из трех таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения подается на модуль через цепочку из четырех резисторов и снимается с нулевого вывода («N»). Следует отметить, что общим проводом для каждого модуля является соответствующая ему фаза. Но общий провод всей цепи подключается к нулевой клемме. Это хитрое решение для подачи питания на каждый узел схемы описано ниже.
Каждая из трех фаз идет на стабилитроны VD4, VD5 и VD6 соответственно, затем на RC-цепи балласта R1C1, R2C2 и R3C3, затем на стабилитроны VD1, VD2 и VD3, которые соединены своими нулевыми анодами .
С первых трех стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей цепи, выпрямляется диодами VD7-VD9, собранный в одной точке и подведенный к регулятору D4, откуда снимается 5В.
Общая схема микроконтроллера (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей от каждого модуля в виде импульсов. Эти сигналы поступают от модулей U3, U2 и U1 на выводы МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на выводах RC1 и RC2 МК формирует импульсы для механического счетного устройства М1. Он аналогичен рассмотренному ранее устройству, а также имеет соотношение 200:1. Сопротивление катушки высокое и составляет около 500 Ом, что позволяет подключать ее напрямую к МК без дополнительных транзисторных схем.
На выводе RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъеме ХТ1. Последнее реализовано через оптическую развязку V4 и транзистор VT1. В данной модели счетчика соотношение составляет 400 импульсов на 1 кВтч. На практике при испытаниях этого счетчика (после мелкого ремонта) было замечено, что электромагнитная катушка счетного механизма срабатывает синхронно со вспышкой светодиода HL2, но однократно (в два раза меньше). Это подтверждает соответствие соотношения 400:1 для индикатора и 200:1 для счетного механизма, о чем говорилось ранее.
Слева место для 10-контактного разъема XS1, служащего для прошивки, а также для UART интерфейса МК.
Итак, счетчик трехфазный «Энергомера ЦЭ6803В Р32» состоит из трех однофазных измерительных микросхем и микроконтроллера, обрабатывающего информацию от них.
В заключение стоит отметить, что существует ряд моделей счетчиков, значительно более сложных по своему функционалу. Например, счетчики с дистанционным управлением показаниями по линии электропередач или даже через модуль мобильной связи.
В этой статье я рассмотрел только самые простые модели и основные принципы построения их электрических схем. Заранее извиняюсь за возможно некорректную терминологию в тексте, т.к. старался изъясняться простым языком.
Особенности конструкции и межповерочный интервал
В серию электронных приборов «Энергомера» входят современные приборы учета, предназначенные для использования не только в бытовых, но и в производственных условиях. Счетчики электроэнергии Энергомера СЕ 101, например, давно внесены в Реестр средств измерений, что является правовым основанием для их применения в электрических сетях. Благодаря простоте обслуживания и надежности конструкции эти устройства пользуются большой популярностью у широкого круга потребителей.
Содержание
- Описание устройства
- Технические характеристики
- Срок службы устройства и интервала калибровки
- Преимущества измерителей электроэнергии
- Как получить показания
- Counter -Varieties
- Особенности из установки
- Contravies
- Особенности Установки
- .
- Особенности Установки
- Особенности Установки
Счетчик электроэнергии однофазный, а также его трехфазные модификации способны измерять активную и реактивную составляющие мощности, потребляемой от сети. Кроме того, с помощью счетчиков электроэнергии Энергомер можно организовать учет потребления электроэнергии в многотарифном режиме. Это дает возможность дифференцировать учет потребляемой мощности днем или ночью, а также в часы пик.
На монтажном блоке большинства моделей этого класса, наряду с переключающими контактами, имеются специальные клеммы для дистанционной записи показаний. Подключение выхода телеметрии электронного счетчика СЕ 101, например, осуществляется через эти контакты при его первоначальном запуске. Кроме того, он имеет встроенный блок энергонезависимой памяти. В случае пропадания тока в питающей линии на дисплее фиксируются последние показания, а также дата, время и тариф, в котором работало устройство до снятия напряжения.
На передней панели электросчетчика СЕ 101 также имеется два светодиодных индикатора. Первый, обозначенный как «Сеть», начинает светиться при подключении электричества. При появлении нагрузки начинает мигать; это означает, что схема электронного учета заработала.
Если светодиод под маркировкой «Сеть» не загорается, проверьте контакты на клеммах разъема на передней панели. Если с ними все в порядке, а индикатор по-прежнему не горит, устройство следует отправить в ремонт.
Окно индикатора, расположенное рядом с ним, показывает номинал потребляемой в данный момент мощности «600 имп/(кВт-ч)».
Технические характеристики
Счетчик электроэнергии однофазный СЕ101-Р5Перед выбором конкретной модели счетчика Энергомер обязательно необходимо ознакомиться с техническими характеристиками приобретаемого прибора. Электросчетчик СЕ 101, например, имеет следующие технические характеристики:
- Первый класс точности.
- Количество предоставляемых тарифных зон — одна.
- Напряжение, на которое рассчитан счетчик, составляет 230 Вольт (50 Гц).
- Допустимый прямой ток — 60 или 100 Ампер (в зависимости от модели).
- Мощность, потребляемая самим устройством из сети, составляет 0,8 Вт.
- Предел допустимых температур от -40 до +70 градусов.
- Вес — 0,495 кг.
Схема подключения прибора к обслуживаемой электросети несложная, по степени защиты от пыли и влаги относится к классу IP5.
Срок службы прибора и межповерочный интервал
Технические характеристики счетчика электроэнергии СЕ101Для электросчетчиков «Энергомера» срок службы определяется условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, указанного производителем в технических характеристиках (до 30 лет). Эта разница иногда достигает половины указанного периода.
Через определенный промежуток времени, прошедший с момента пуска электросчетчика, служба поставщика обязана провести поверку прибора.
Межповерочный интервал для приборов CE 101, например, устанавливается в диапазоне от 8 до 16 лет в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного счетчика.
Преимущества счетчиков электроэнергии
При рассмотрении преимуществ ассортимента продукции от «Энергомер» следует отметить, что данные приборы считаются самыми качественными из всех представленных на рынке образцов. К преимуществам можно отнести:
- Высокая функциональность изделия, возможность работы в нескольких режимах и сохранение необходимой информации в памяти.
- Удобство снятия показаний, которые при желании передаются на диспетчерский пульт в автоматическом режиме.
- Длительный гарантийный срок (до 30 лет).
Благодаря надежности прибора учета вероятность его случайной поломки сведена к минимуму.
Как снимать показания
Показания электросчетчика Прежде чем приступить к снятию показаний с электросчетчика Энергомер СЕ 101, следует определиться с мощностью этого прибора.
Вся линейка моделей этого класса имеет на индикаторе 6 или 7 цифр с запятой и крайнюю правую цифру другого цвета.
Последний знак, выделенный красным цветом, означает доли киловатт, которые не учитываются при снятии показаний. Для получения верной информации пользователю потребуется переписать все числа слева от запятой. Списанное число указывает на общее потребление электрической энергии за весь период использования данного счетчика. Так, для модификаций S6 и R5 счетчика СЕ-102 следует записывать всего 5 цифр, а для модели S10 – 6.
Для получения суммы пользователь должен будет вычесть показания, снятые в прошлом месяце, из ранее записанные цифры. Эта разница будет соответствовать количеству потребленной электроэнергии за отчетный период. Чтобы получить результат в денежном выражении, нужно показания умножить на показатель по тарифу за 1 киловатт, установленному для данного региона. Для двухтарифного аппарата процедура несколько усложнится. В этом случае вам нужно будет записывать показания для ночного и дневного времени отдельно.
Для получения конечного результата нужно умножить захваченные данные на «свой» тариф, а затем сложить два рассчитанных значения.
Разновидности счетчиков
Счетчик электроэнергии ЦЭ6803ВМ (трехфазный)Для описания существующих разновидностей приборов из линейки «Энергомера» достаточно упомянуть следующие модели:
- СЕ101.
- ЦЭ6803В.
- ЦЭ6803ВМ.
- ЦЭ68038 и другие.
Кроме этого деления, модели ЦЭ6803В, например, отличаются способом крепления конкретного образца внутри шкафа. В соответствии с ним продукция маркируется буквенно-цифровыми символами: R31, R32 или Ш33. Наличие на устройстве кодов R31 и R32 означает, что на его корпусе есть специальные крепления, с помощью которых оно крепится к DIN-рейке.
Направляющая типа DIN-рейка выполнена в виде металлического профиля с продольным пазом.
Изделия с маркировкой Ш33 крепятся внутри шкафа или панели при помощи специального анкерного крепления, состоящего из трех болтов.
На задней стенке счетчика для этого предусмотрены специальные петли крепления.
Особенности установки счетчика
Заявка на подключение электросчетчикаПри ознакомлении с различными моделями линейки Энергомер подключение счетчика к сети рассматривается отдельно. Это связано с тем, что от правильности данной процедуры зависит не только правильность начисления платы за потребленную энергию, но и работоспособность самого счетчика.
Приступать к подключению устройства разрешается только после оформления всех необходимых разрешительных документов на данную процедуру.
Инструкция по установке прибора следующая:
- Представители Энергосбыта направляют потребителю техническую документацию с указанием типа электросчетчика. Там же указан номинал автоматического выключателя, а также сечение питающих проводов и способ крепления (на стену щитка или на DIN-рейку).
- Участковый электрик или специалист провайдера устанавливает счетчик на месте и проводит пробное подключение к сети.
