Оформление чертежей по ГОСТу 2020- основные правила

Во многих технических профилях требуется знания по выполнению чертежей. Что это такое? Это графический документ, с помощью которого на производстве выполняется технологическая работа. Используется для создания деталей и для схем сборки.

Качество изделия и выполнение проекта напрямую зависят от правильного оформления чертежа. Даже от ширины линии зависит, каким будет результат.

Поэтому оформление чертежей регламентируется ГОСТом.

В настоящее время чертеж может выполнятся вручную, либо с помощью программ Компас-3D и Autodesk Autocad. Расскажем в этой статье подробно про оформление чертежей по ГОСТу в 2020 году.



Содержание



В чем разница между ЕСКД и ГОСТ?

Оформление чертежей по ГОСТу 2020 – основные правила

    - Форматы

    - Рамка чертежа ГОСТ

    - Заполнение основной надписи: образец

    - Таблица на чертеже

    - Шрифты чертежные

    - Линии чертежа

Программы, в которых можно работать по ГОСТ

    - Autodesk Autocad

    - Компас-3D

Как написать теоретическую часть самому в дипломе и в курсовой?

Как пройти Антиплагиат теоретической части?



В чем разница между ЕСКД и ГОСТ?





Оформление чертежей ставит в тупик первокурсников и второкурсников. Многие студенты не понимают, на какие документы стоит прежде всего опираться при создании чертежа.

Преподаватели говорят о двух видах правил, которые следует изучить: ЕСКД и ГОСТ.

Расшифровывается ЕСКД как единая система конструкторской документации.

ГОСТ – это государственный общесоюзный стандарт.

На самом деле разницы между этими двумя понятиями нет. Но важно понимать, что

ЕСКД – это общая система, в которой собраны все нормативные документы, правила, требования от начала работ до момента до их окончания (например, до момента сдачи объекта заказчику).

Другими словами, можно сказать, что ГОСТы – это части ЕСКД. В ГОСТах описываются общие правила создания и ведения документации на производстве, правила оформления чертежей, схем, содержания документов, которые необходимы для выполнения работ.

Таким образом, студенты при оформлении чертежей должны придерживаться современных ГОСТов.



Оформление чертежей по ГОСТу 2020 – основные правила



Оформление чертежей по ГОСТу – это одна из наиболее сложных частей при черчении. Сама деталь или схема могут быть начерчен идеально. Однако студент все равно может получить неуд из-за несоблюдения правил оформления.

Проверяется все составляющие чертежа, в основном выделяются следующие пункты:

  • Форматы
  • Рамка чертежа ГОСТ
  • Заполнение основной надписи: образец
  • Таблица на чертеже
  • Шрифты чертежные
  • Линии чертежа

Поговорим о каждом элементе оформления чертежей более подробно.



Форматы



Форматы, которые используются при оформлении чертежей можно найти в ГОСТ 2.301-68.

Самыми распространенными являются форматы А4, А3 и А1, но также могут использоваться форматы А0, А2 и А5.

Чтобы проще было ориентироваться в том, каким форматом пользоваться, для каждого формата договорились использовать свои размеры.





Формат

Размеры формата,

мм

А0

841 х 1189

А1

594 х 841

А2

420 х 594

А3

297 х 420

А4

210 х 297

А5

148 х 210





Студент самостоятельно выбирает, на каком формате он будет работать. Чаще всего в вузах используются форматы А3 и А4. Для небольших деталей подходит А4.

Такие мелочи при оформлении чертежей являются наиболее важными.



 Рамка чертежа ГОСТ





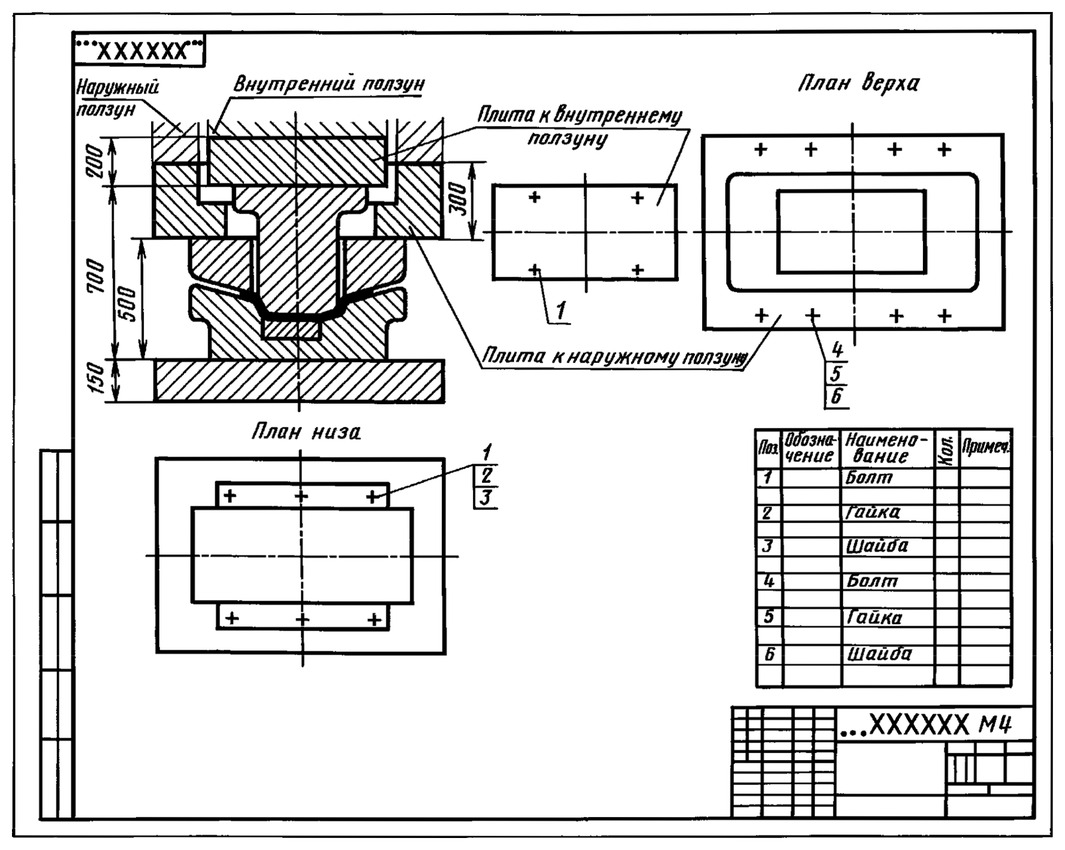

Проверка оформления чертежа начинается не с самой детали, а с общих для всех чертежей элементов.

Чертеж обязательно должен быть очерчен рамкой, которая ограничивает поле, на котором будет выполнена работа. Линии должны быть сплошными и толстыми.

В современное время студенты пользуются готовыми шаблонами, которые уже нанесены на листы для чертежа. Однако студент должен знать эти параметры, чтобы при необходимости самостоятельно очертить границы.

Причем в зависимости от того, как будет располагаться объект, вертикально или горизонтально, необходимо соблюдать расстояние от наружного края.

Если объект располагается горизонтально, то расстояние от края должно быть 5 мм сверху, снизу и справа. Левая сторона рамки отдаляется на 20 мм т.к. на этой стороне будет проходить подшивка чертежей.

Если объект располагается вертикально, то расстояние в 20 мм должном быть только сверху, с других сторон сохраняется расстояние рамки от края в 5 мм.

Важно отметить, что формат А4 располагается исключительно в вертикальном положении. Также надписи могут находиться только с короткой стороны. Другие форматы не ограничивают студента. Можно использовать их в вертикальном или в горизонтальном положении.

Формат листа уже подчиняется правилам оформления чертежей. Поэтому проще всего приобрести листы с уже готовой рамкой.



 Заполнение основной надписи: образец



Оформление чертежей на следующем этапе – это заполнение основной надписи. Она регламентируется ГОСТ 2.104—2006.

Заполняется основная надпись на нижнем крае чертежа. Графы выделяются жирной линией, а строки выделены тонкой. В готовых шаблонах сразу указывается



  • Изм. – порядковый номер изменения в чертеже
  • Лист – порядковый номер листа
  • Разраб. – разработал, фамилия и инициалы студента
  • Пров. – преподаватель или научрук, который проверил работу
  • Т.контроль – технический контроль, подписывает преподаватель
  • Н.контроль – нормоконтроль, подписывает преподаватель
  • Утв. – утвердил, фамилия научного руководителя или заведующего кафедры.

Справа в свободных графах сначала указывается место создания и проверки чертежа. Указывается код направления отдельно. Также создается уникальный код из следующих обозначений: группа, номер варианта, порядковый номер чертежа.

В нижнем блоке указывается наименование листа. При написании названия чертежа необходимо ставить слово в именительный падеж единственное число, например, «Деталь».

Под этим блоком указывается материал детали, а также номер ГОСТ.

В крайнем блоке основной надписи необходимо заполнить небольшие графы:

Литера, присвоенная чертежу

Масса, указанная в кг

Масштаб – обычно указывается 1:1 или 1:2





Оформление чертежей диктует строгое соблюдение всех правил. Поэтому все слова и цифры должны быть написаны особым шрифтом и под наклоном.



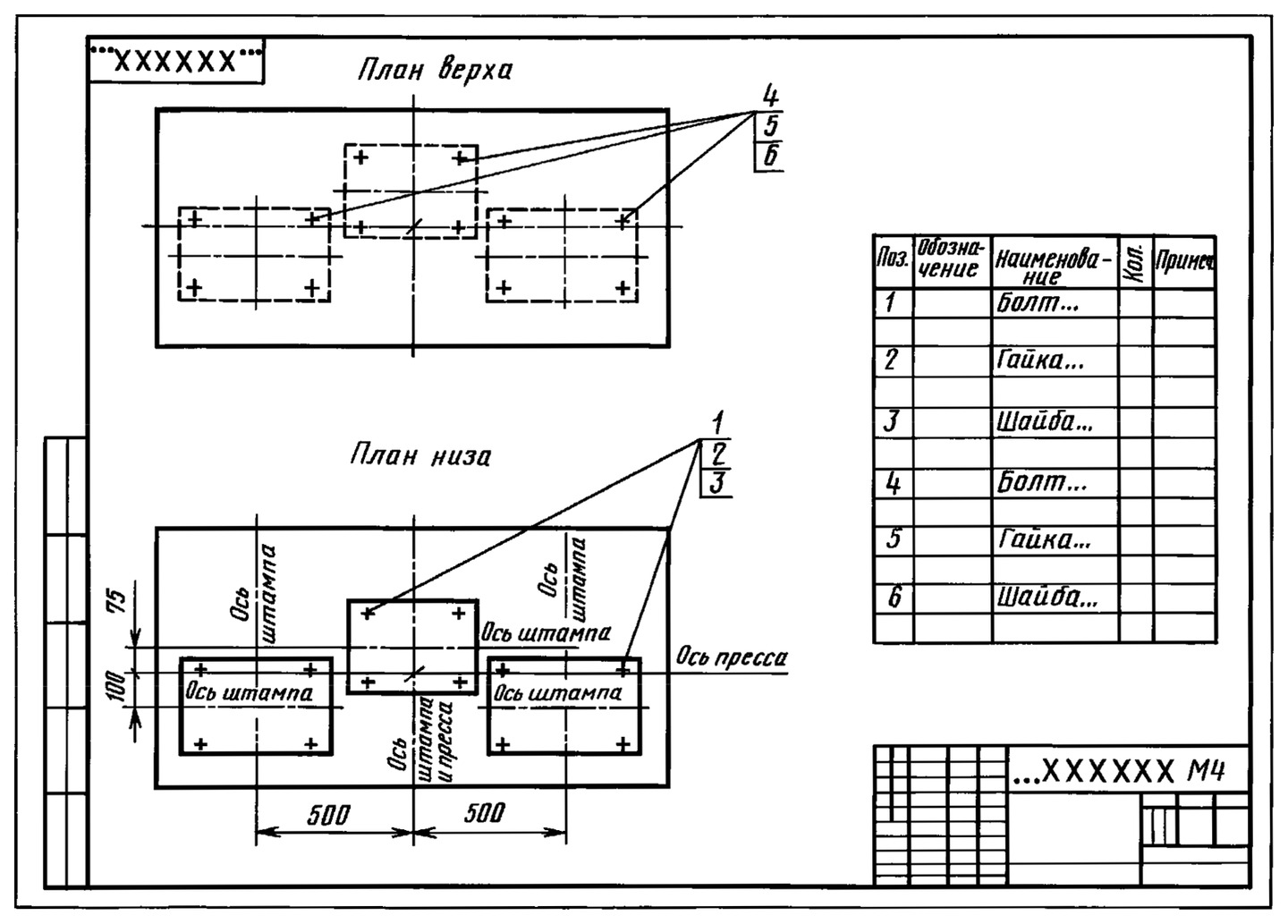

Таблица на чертеже

Таблица на чертеже – это необязательный элемент. Но тем не менее он также должен подчиняться правильному оформлению по ГОСТу.

Если деталь не совсем понятна, то таблица поясняет ее. В таблицу можно вносить дополнительные объяснения, например, техническое задание, размеры и другие параметры. По правилам оформления таблица должна находиться внизу чертежа. Если у таблицы имеется название, то оно пишется наверху таблицы, за ее рамкой.



Шрифты чертежные





При оформлении чертежей перед студентом встает выбор шрифта чертежа. Существует 2 варианта шрифта: прямой и наклонный. Для первых курсов рекомендуется использовать только прямой шрифт. Наклонный выполняется под углом строго 75 градусов.

Между буквами необходимо соблюдать одинаковое расстояние. Также необходимо согласно ГОСТам соблюдать высоту, ширину букв и цифр. Обычно используются средние нормы в зависимости от формата листа. Главное - то, что все буквы и цифры должны быть одинаковыми не только на глаз, но и по линейке. Со временем выработается автоматизм и студенту уже не понадобится линейка.

При проверке оформления чертежей преподаватель может снизить оценку за неровный шрифт или грязь. Поэтому все надписи должны быть выполнены аккуратно.



Линии чертежа



Одним из наиболее важных элементов являются линии чертежа. Они помогают «прочитать чертеж» и увидеть скрытые части.

  • Сплошная толстая линия используется для чертежа детали, ее видимых сторон. Ширина обводки может быть от 0,4 до 1,4 мм.
  • Сплошная тонкая линия используется для: выносных и размерных линий, штриховки, выноски, полки выносок и подчеркивание надписей.
  • Пунктир — изображение невидимых очертаний предмета, длина штриха может быть от 2 до 8 мм, а расстояние между ними — 1-2 мм.
  • Штрихпунктир — обозначение осевых линий и линий центра окружностей. Длина штрихов — от 5 до 30 мм, расстояние между ними — 2-3 мм.
  • Разомкнутая линия, по-другому, линия сечения. Длина штрихов может варьировать от 8 до 20 мм.
  • Сплошная волнистая линия чаще всего используется при обозначении обрывов и разреза.

Таким образом, оформление чертежей на 90% зависит от линий. Студентам необходимо научиться вместе с научным руководителем определять виды линий и их размеры.





Программы, в которых можно работать по ГОСТ



В настоящее время студенты могут применять специальные конструкторские программы. Это две базовые программы, которые уже устарели и подходят только для студентов. Давайте рассмотрим их.

 Autodesk Autocad



Autocad – это программа, которой пользуются большинство инженеров. При устройстве на инженерную работу с большей вероятностью будут требовать знание именно этой программы.
Соответственно, программа применяется машиностроителями, инженерами, архитекторами, электриками и др.
Данная программа раскрывает перед инженерами-конструкторами, чертежниками, проектировщиками большие возможности решения производственных задач.
Например, данную программу можно использовать не только в 2D, но и в 3D – это означает, что при построении чертежей, после создания трехмерной модели, в них смогут разобраться не только сами инженера, но и люди, которые не разбираются в чертежах.
Данная программа также позволяет создавать чертежи в различных форматах. Это позволяет выполнять работу людям из различных отраслей сообща, например, если инженер-проектировщик создал проект помещения и зонировал всё, в дальнейшем он может отдать свои наработки инженер-электрику, который на тех же чертежах расположит то как должно проходить электрика, после чего совокупные данные можно отправить дизайнеру-интерьеру, который в своей программе сможет открыть полученные чертежи и создать с помощью них трехмерную реалистичную визуализацию.



Компас-3D



Это программа, которая обладает примерно такими же функциональными возможностями, как и Autocad, но с некоторыми специализированными изменениями.

Чаще всего Компас 3D используется студентами в качестве первого трехмерного пакета, с помощью которого они могут выполнять свою работу по различным предметам (инженерная графика, начертательная геометрия, сопромат, технологические машины и оборудования, проектирование зданий и сооружений и пр.).

Но также данное программное обеспечение часто можно встретить и в серьезных производственных организациях. Компас 3D – многофункциональная программа, которая позволяет не только начертить чертежи, но и помогает оформить профессиональную документацию от начала и до самого конца, благодаря встроенным инструментам и шаблонам, которые создавались на основа действующих нормативных документов и ГОСТов.



Как написать теоретическую часть самому в дипломе и в курсовой?



Написать теоретическую часть в дипломе и в курсовой работе достаточно сложно. Однако студенты могут воспользоваться помощью со стороны. Кто-то начинает искать похожие темы работ в интернете и копирует разные общие фразы или слова по теме.

Другие сразу обращаются к исполнителям, которые готовы за деньги написать любой текст.

Однако даже заплатив, студент не может быть уверен в высоком проценте оригинальности. Поэтому важно проверять уникальность текста перед сдачей работы. Если в тексте будет много заимствований, работу не пропустят из-за плагиата.

Студентам лучше всего проверять свои работы в Антиплагиат ру. Это специальный сервис, который был разработан для проверки студенческих работ. В 95% университетов используют расширенный пакет на основе этого сервиса. Он называется Антиплагиат ВУЗ. Это закрытая система, которая недоступна в открытой сети. Заказать проверку в Антиплагиат ВУЗ можно на нашем сервисе. Всего за 1 минуту вы получите результат оригинальности.

Помните, что для проверки диплома необходимо минимум 75% оригинальности. А для курсовой работы только 65-70%. Однако эти проценты отличаются оценками. В прошлом статье мы рассказали о том, «Какой процент уникальности и плагиата допускается и должен быть?». Так вы сможете определиться с тем, какой процент оригинальности вам нужен.





Как пройти Антиплагиат теоретической части?



Если вам все-таки не хватило несколько процент до прохождения проверки антиплагиат, рекомендуем воспользоваться нашим сервисом. Закажите повышение оригинальности текста и уже через минуту после вашей заявки придет готовый результат.

Показатель станет таким, каким вы его заказали, даже если вам необходимо 95-96% уникальности. Причем текст не изменится. Он останется абсолютно таким же, каким и был. Вы сможете получить высокий показатель уникальности, ничего при этом не делая самостоятельно.

Хотите проверить? Закажите бесплатное повышение антиплагиата. Так, вы сможете увидеть своими глазами, что этот способ работает, не заплатив ни копейки.

Благодаря данному способу, вы сможете пройти проверку и получить отлично за высокий уровень оригинальности.

Итак, в этой статье мы рассказали о всех нормах оформления чертежей по ГОСТу 2020. Дополнительную информацию рекомендуем спрашивать у своего научного руководителя, либо у преподавателя, который задал вам чертеж.
