STELBERRY MX-100
STELBERRY MX-100 Фильтр питания. Для фильтрации помех, возникающих на линии питания активных микрофонов. Плоский металлический корпус, входное напряжение до 16 В, максимальный ток 120 мА, коэффициент подавления помех 98 (5000 Гц), диапазон рабочих температур от -10°С до +50°С, габариты 40х19х5 мм (длинна входного и выходного кабелей по 150 мм).
Фильтр питания STELBERRY MX-100 предназначен для фильтрации помех, возникающих на линии питания активных микрофонов. Даже если питание микрофона осуществляется качественным источником питания, при длинной линии, внешние помехи (при прокладке проводов в коробах или через подвесной потолок в непосредственной близости от других проводов) могут значительно ухудшить качество звука активного микрофона.
Особенности STELBERRY MX-100
— Эффективный фильтр помех для питания микрофона;
— Удобное подключение к активным микрофонам;
— Эффективное решение для устранения нежелательных помех при подключении микрофона к IP-камере на существенном расстоянии;
— Металлический корпус, защищающий фильтр питания от внешних помех;
— Удобное крепление на любые поверхности при помощи двухстороннего скотча, идущего в комплекте;
— Миниатюрные размеры, позволяют расположить фильтр питания в любом удобном месте;
— Кабели для подключения к активному микрофону и линии питания идут в комплекте.
Технические характеристики STELBERRY MX-100
| Входное напряжение | до 16 В |
| Максимальный ток | 120 мА |
| Коэффициент подавления помех | 98 (5000 Гц) |
| Внутреннее сопротивление | 7 Ом |
| Длина входного кабеля | 150 мм |
| Длина выходного кабеля | 150 мм |
| Способ крепления фильтра | 2-х сторонний скотч |
| Диапазон рабочих температур | от -10 до +50° С |
| Габариты фильтра | 40х19х5 мм |
| Вес | 15 г |
Возможные варианты доставки:
- Самовывоз с нашего склада по адресу: г.Москва, Переведеновский переулок, дом 18, строение 11, 3-й этаж;
- Экспресс-доставка по Москве и в регионы России компанией СДЭК;
- Доставка в регионы России транспортными компаниями: Деловые Линии, ПЭК, Байкал Сервис и др.
Cтоимость доставки для конкретного заказа/оборудования уточняйте у наших менеджеров, с большой долей вероятности доставка для Вас будет БЕСПЛАТНОЙ!
Подробнее о доставке читайте здесь
Возможные варианты оплаты:
- Для юридических лиц оплата производится безналичным расчетом по выставленному счету;
- Для физических лиц оплата производится банковским переводом по нашим реквизитам.
Инструкция для STELBERRY MX-100 (.zip 0.65 Мб)
Похожие товары
- М-02А
- STELBERRY S-760
- DS-PA0103-B
- STELBERRY MX-320
ПРОТИВОПОМЕХОВЫЕ ФИЛЬТРЫ
Электрическое устройство является электромагнитно совместимым, если оно не создает помех, которые могут помешать работе других устройств находящихся поблизости, и в то же время невосприимчиво к помехам само, исходящим от соседних приборов. Помехи делятся на кондуктивные с частотами в диапазоне от 150 кГц до 30 МГц и излучаемые – выше 30 МГц.
Одним из способов проникновения их в устройство и выхода из него является электросеть.
Дифференциальные возмущения в однофазной сети
По своей природе и способу распространения сбои в электросети делятся на дифференциальные и общие. Между любыми двумя линиями схемы возникает шум в дифференциальном режиме. В случае однофазных сетей это фазовый провод L и нейтральный N. В свою очередь, в трехфазных сетях это два фазных проводника, например L1 и L2.
С другой стороны, обычные асимметричные (синфазный шум) помехи распространяются в одном и том же направлении по всем линиям схемы, приходя на землю. Например в однофазных сетях они текут от фазового проводника L и нейтрального N к земле. Помехи с частотами менее 500 кГц обычно вызываются остаточными токами. В свою очередь помехи выше 500 кГц являются результатом обычных токов.
Общие помехи в однофазной сети
Например в преобразовательных системах симметричные помехи могут иметь значительный уровень уже в диапазоне очень низких частот, порядка нескольких кГц.
Это случается когда они вызваны нелинейностью процесса преобразования электроэнергии (пиковые выпрямители).
В диапазоне более высоких частот эти помехи являются результатом процесса переключения полупроводникового ключа. В связи с тем что параметры схемы дифференциальных помех слабо зависят от специфики данной установки, их достаточно легко фильтровать.
Асимметричные помехи распространяются в преобразовательных схемах, например в результате емкостной связи. Другие причины включают соединения через общее сопротивление, соединения между платой и корпусом, а также между полупроводниковыми элементами и их радиаторами.
Поскольку они распространяются в цепи, частью которой является защитное заземление, это может привести к возникновению помех для других устройств через полное сопротивление заземления. Проникновение обычных помех также связано с магнитной составляющей электромагнитного поля. Электросхемы часто образуют петли с большими площадями.
Сетевые фильтры
Полностью устранить кондуктивные помехи распространяющиеся по сети невозможно.
Но они должны быть ограничены допустимыми значениями при которых данное устройство может нормально функционировать не мешая работе других. Предельные значения указаны в соответствующих нормах.
Общая структура сетевого фильтра
Примером такого стандарта является документ, в котором перечислены допустимые уровни помех для устройств для связи, использующих сеть низкого напряжения. В Европе это стандарт PN-EN 50561. В нем также представлены характеристики радиоэлектрических помех и методы их измерения.
Поток тока асимметричных и симметричных компонентов в сетевом фильтре
Для уменьшения дифференциальных и общих кондуктивных помех, протекающих от устройства к устройству или от сети, используются сетевые фильтры (фильтры для защиты от помех). Их устанавливают между электросетью и нагрузкой. Они состоят из правильно подключенных пассивных элементов: катушек и конденсаторов.
Необходимые компоненты сетевого фильтра (дроссель, конденсаторы Cx и Cy) показаны на рисунке.
Далее показан ток асимметричной и симметричной составляющей помех в типичном противо-интерференционном фильтре.

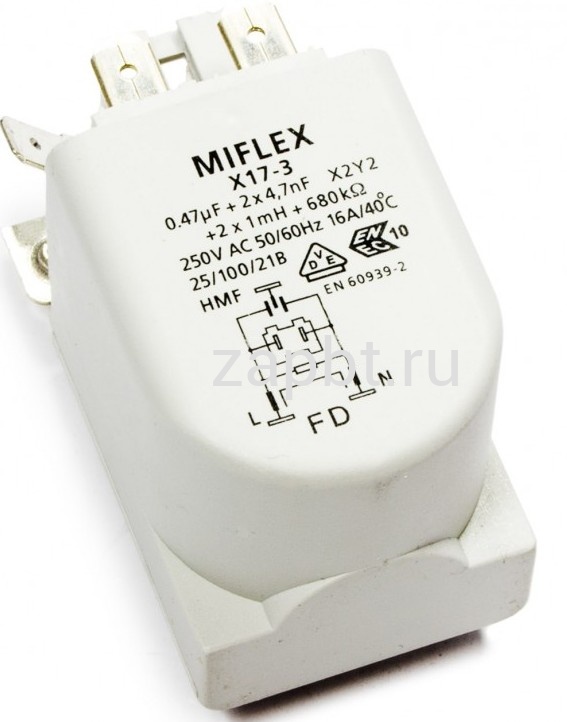

Из каких элементов состоит сетевой фильтр
В состав фильтров для защиты от помех входит дроссель с компенсацией тока. Он изготавливается путем наматывания двух одинаковых обмоток на тороидальный сердечник, который отличается высокой проницаемостью.
Поскольку обмотки намотаны в противоположных направлениях, дифференциальные помехи нейтрализуют друг друга. В результате только индуктивность рассеяния подавляет остаточные токи. В случае несимметричных, токи в двух обмотках расходятся в одном направлении.
Поток, наведенный в сердечнике дросселя, представляет собой сумму потоков наведенных в обеих обмотках. Таким образом индуктивность каждой обмотки подавляет общие токи. Это позволяет подключать конденсаторы малой емкости между фазными проводниками, нейтралью и землей.
Конденсаторы Cy подавляют общие помехи, но не влияют на дифференциальные помехи.
Противо-интерференционные фильтры также оснащены разрядным резистором. Он включается параллельно конденсаторам фильтра, чтобы разрядить их после отключения устройства от сети.
Сетевые фильтры можно разделить на однофазные и трехфазные. Трехфазные противо-интерференционные фильтры доступны в версиях без нейтрального провода (L1, L2, L3 + PE) или с нейтральным проводом (L1, L2, L3, N + PE).
Как определяется затухание в фильтре
Другой метод классификации – разделение сетевых фильтров на одноступенчатую и многокаскадную конфигурации. Фильтры подбираются по допустимому току и номинальному напряжению устройства, в котором они будут использоваться.
Примеры сетевых фильтров: а) одноступенчатый, b) двухступенчатый, c) трехступенчатый и d) многоступенчатый
Одним из наиболее важных параметров помехозащитных фильтров также являются вносимые потери.
Это характеризует их эффективность в подавлении электрических нарушений. Потеря нежелательного сигнала определяется путем соотнесения значения сигнала в цепи с сетчатым фильтром (U2) со значением сигнала в той же цепи, но без фильтра (U1). Следовательно, вносимые потери описываются такой формулой:
Характеристики вносимых потерь представлены в документации помехоподавляющих фильтров. Они определяются в соответствии с руководящими принципами соответствующих стандартов. Другими важными параметрами, которые следует учитывать в технической документации сетевых фильтров, являются: ток утечки и допустимая нагрузка по току при различных температурах окружающей среды.
Параметры сетевого фильтра
Ток утечки вызван наличием паразитных емкостей и емкости Cy между проводниками сети и корпусом (заземляющий провод PE). На практике сумма Сy является решающей. Ток утечки приблизительно описывается следующим соотношением:
- где: Un – номинальное напряжение, F – номинальная частота, а С – суммарная емкость.
Ток утечки не должен превышать уровней, указанных в соответствующих стандартах. Значения тока утечки определяются при самых неблагоприятных условиях (например при большом допуске номинального напряжения, большом допуске емкости конденсаторов и обрыве фазных проводов).
Ток нагрузки, протекающий через фильтр, зависит от температуры окружающей среды. После превышения этого предельного значения ток протекающий через фильтр должен быть меньше номинального тока, а при максимальной температуре, при которой фильтр может использоваться, он должен упасть до нуля. Эта связь описывается следующей формулой:
где: I – допустимый ток при определенной температуре, In – номинальный ток, Tmax – максимальная температура, при которой может работать сетевой фильтр, To – температура окружающей среды, Tz – максимальная температура при которой ток может протекать через фильтр (обычно + 40°С).
Сетевые фильтры – примеры
Сетевые фильтры доступны в различных исполнениях.
Один из них – фильтры для печатных плат. Они сконструированы таким образом, что занимают как можно меньше места. Эти фильтры обычно в одноступенчатой конфигурации, размещены в компактном корпусе, и их максимальная мощность ограничена.
Вид фильтра FN406
Схема фильтра FN406
Другой пример – фильтры помех встроенные в разъем IEC. Важным преимуществом сетевых фильтров, интегрированных с сетевым гнездом, является возможность размещения дополнительных выключателей и предохранителей в одном корпусе. Также есть это фильтры для внутренней установки, закрытые металлической крышкой.
Характеристики вносимых потерь фильтра FN406
На рисунке показан фильтр FN406. Это однофазный фильтр для монтажа на печатной плате, заключенный в компактный низкопрофильный алюминиевый корпус. В зависимости от модели диапазон тока составляет от 0,5 до 8 А при температуре не выше + 40°С, а ток утечки при нормальных условиях эксплуатации от 2 до 370 мкА (при обрыве нулевого провода утечка ток может достигать удвоенного значения).
Выше показаны характеристики вносимых потерь этого фильтра.
Проектирование сетевых фильтров
А это схема фильтра FN9222 со штекером IEC. Он доступен в различных версиях, включая медицинские (тип B), защелкивающийся корпус (тип S и S1), защита от перенапряжения (тип Z) и вариант разъема Hot Inlet (тип h2). Номинальный ток в зависимости от модели составляет от 1 до 20 А при максимальной температуре + 50°C, а ток утечки при нормальных условиях эксплуатации от 2 до 370 мкА. Вот характеристики вносимых потерь этого фильтра.
Схема фильтра FN9222
Вообще разработка эффективных фильтров подавления – непростая задача. Одним из ключевых моментов является выбор материала сердечника дросселя. Его следует выбирать так, чтобы полное сопротивление связанных катушек в заданном частотном диапазоне общих помех было как можно более высоким.
Характеристики вносимых потерь фильтра FN9222
Для этого используются сердечники с высокой магнитной проницаемостью, в основном ферритовые.
Это также позволяет снизить паразитные емкости связанных катушек. Данной цели можно достичь соответствующим методом намотки обмоток. Например однослойные катушки имеют меньшую паразитную емкость.
В случае конденсаторов цель состоит в том, чтобы уменьшить паразитную индуктивность. Это касается внутренней и внешней индуктивностей. В последнем случае это достигается за счет использования коротких проводов. Что касается паразитной внутренней индуктивности, важен тип конденсатора – например керамические конденсаторы характеризуются более меньшим значением этого параметра, чем металлизированные.
Как правильно установить сетевой фильтр
Будет ли фильтр противопомеховой защиты эффективно подавлять помехи, также определяется тем как он правильно спроектирован, а затем выбран для конкретного устройства. Уже на этом этапе можно совершить много ошибок, которые приведут к проникновению помех в сеть и из сети.
Например нельзя размещать другие устройства между фильтром помех и устройством, которое является источником помех или которое должно быть защищено от них.
Кроме того, важен способ прокладки входных и выходных кабелей фильтра – они должны располагаться в противоположных направлениях и не образовывать рамочную антенну. При сборке этих элементов необходимо убедиться, что соединение с землей имеет низкое сопротивление.
Форум
Интерференционные фильтры
Эти фильтрующие стекла также имеют большое количество обозначений, названных по принципу действия: фильтры, пропускающие дневной свет, фильтры для устранения УФ-излучения, фильтры для устранения УФ- и ИК-излучения или полосовые фильтры. Их принцип работы основан на пропускании для определенных диапазонов длин волн и исключении других частот за счет помех.
Для этого на прозрачное стекло напыляются несколько металлических отражающих слоев и тонких диэлектрических ахроматических слоев.
На каждой границе между двумя материалами с разным показателем преломления падающее электромагнитное излучение может проходить и разделяться на отражающую часть. На многих границах образуется множество парциальных лучей, которые интерферируют и могут исключать друг друга.
Физические основы интерференционных фильтров
Возникновение интерференционных эффектов характерно для волновой характеристики электромагнитного излучения, т.е. нашего света. Когерентно колеблющиеся волны одинаковой длины и поляризации, которые интерферируют, накапливают или компенсируют друг друга в зависимости от фазировки и амплитуды напряженности электрического поля.
Когда электромагнитное излучение попадает на эти покрытия, оно разделяется на проходящую, отраженную и поглощаемую части на каждой границе между двумя материалами с разными показателями преломления. Такое же расщепление происходит на любой дальнейшей границе, так что генерируется большое количество частичных лучей, которые перекрываются и интерферируют конструктивно или деструктивно. Поскольку этот эффект сильно зависит от длины волны, для покрытия большего диапазона длин волн необходимо комбинировать множество покрытий различной толщины.
В зависимости от используемого напыляемого металла можно достичь многих спектральных характеристик, касающихся высокого пропускания или отражения.
Фильтры для подавления УФ-излучения (УФ-фильтры)
блокируют длины волн спектра ниже примерно 400 нм.
УФ-излучение иногда может генерироваться при дневном свете в случае наружного применения или при использовании ртутных и люминесцентных ламп.
Даже при использовании УФ-излучения непосредственно в приложении его часто следует блокировать, чтобы наблюдать, например, флуоресценцию клея, который обычно поглощает свет в УФ-диапазоне, но отражает свет в видимом диапазоне. Блокирование УФ-части создает высококонтрастные изображения, поскольку удается избежать хроматической продольной ошибки (хроматической аберрации) и хроматической поперечной ошибки. Любого синего оттенка также избегают.
УФ-фильтр практически полностью прозрачен снаружи, т. е. при использовании с цветной камерой эффект изменения цвета отсутствует.
Фильтры, проницаемые для дневного света (УФ и ИК)
Этот тип фильтра часто используется с цветными камерами. Этот фильтр пропускает диапазон от 400 до 700 нм видимого света, но блокирует диапазоны длин волн ультрафиолетового и инфракрасного света.
Для этого на обе стороны абсолютно прозрачного фильтрующего стекла напыляется несколько интерференционных покрытий.
Как и фильтр устранения УФ-излучения, он предотвращает хроматическую аберрацию, которая приводит к размытию изображений с плохой контрастностью. В дополнение к УФ-диапазону также блокируется ИК-диапазон света, что также может привести к изменению цвета изображения, поскольку датчики ПЗС очень чувствительны к ИК-излучению, которое интерпретируется как красный цвет. В случае цветных камер этот фильтр очень часто встроен в корпус камеры перед датчиком. Такой же эффект чрезмерного выделения синей и, в частности, красной информации изображения можно наблюдать при использовании монохромной камеры и соответствующего света тоже, так что и там этот фильтр используется.
Подходит для цветных и монохромных камер.
Узкополосные полосовые фильтры
Этот тип фильтра очень часто используется для лазерных приложений. Полуширина может быть практически любой ширины (+/- 10, 25, 50 нм) и в крайнем случае только +/- 2 или 5 нм для определенной длины волны. Чем уже полоса пропускания, тем ниже пропускание фильтра.
Эти фильтры подходят для цветных и монохромных камер. Почти для каждой длины волны существуют подходящие полосовые фильтры с разной полушириной.
Типичные технические применения:
- защита камеры от интенсивных лазерных лучей (например, лазер для маркировки)
- наблюдение лазерного излучения определенной длины волны в процессах триангуляции
- технический осмотр люминесцентного клея на основе возбуждения УФ-излучением
- оценка эффектов слабосветящейся люминесценции или флуоресценции в биохимии и генетике
Важно для визуализации
При нагревании стекла центральная длина волны интерференционных фильтров линейно смещается в сторону более длинных волн; при увеличении угла падения луча света на поверхность стекла центральная длина волны смещается в сторону более коротких длин волн. В частности, в случае очень узкополосных полосовых фильтров в сочетании с очень широкоугольными объективами это может привести к негативным последствиям: возможно затенение краев изображения, так как эффект фильтра может смещаться таким образом из-за чрезвычайно малые углы падения, при которых узкополосный полосовой фильтр перекрывает диапазоны длин волн, которые он должен пропускать.
Технические характеристики (полосовых) фильтров
- Коэффициент пропускания (T) определяет прозрачность фильтра для определенной длины волны или всего спектра.
- В большинстве случаев указывается пиковая или центральная длина волны (CWL), при которой достигается максимальная передача.
- Средняя длина волны (AWL) определяет длину волны света, при которой достигается 50% максимальной передачи.
Интерференционные фильтры, объяснение в энциклопедии RP Photonics; диэлектрические зеркала, многослойные, принцип действия, интерферометры Фабри-Перо, общие свойства
| Главная | Викторина | Руководство покупателя | |
| Категории | Глоссарий | Реклама |
«> Поиск| Учебники |
| Показать статьи A-Z |
Примечание: поле поиска по ключевому слову статьи и некоторые другие функции сайта требуют Javascript, который, однако, отключен в вашем браузере.
можно найти в Руководстве покупателя RP Photonics. Среди них:
Дополнительные сведения о поставщике см. в конце этой статьи энциклопедии или перейдите на страницу
. Список поставщиков интерференционных фильтров
Вас еще нет в списке? Получите вход!
Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием вашего продукта.
Интерференционные фильтры — это оптические фильтры, основанные на использовании эффектов оптической интерференции, в отличие от поглощающих фильтров, в которых используется поглощение, зависящее от длины волны.
Большинство интерференционных фильтров представляют собой диэлектрические многослойные зеркала, в которых общий отраженный свет возникает в результате интерференции отражений на нескольких или даже многих оптических поверхностях между различными тонкими слоями; то же самое относится и к проходящему свету.
Подробнее об изготовлении и принципе действия читайте в статье о диэлектрических зеркалах.
Существуют также многослойные фильтры, содержащие как диэлектрические, так и металлические пленки. С помощью этой технологии можно работать с меньшим количеством слоев (например, всего двумя металлическими пленками с диэлектрической пленкой между ними), по-прежнему получая существенные отражения, но потери на поглощение значительно выше, чем для чисто диэлектрических зеркал.
Некоторые интерференционные фильтры используют принцип интерферометров Фабри-Перо. Это возможно с монолитными диэлектрическими или металло-диэлектрическими зеркальными конструкциями, а также с композитными конструкциями, включающими два отдельных зеркальных устройства, которые в большинстве случаев жестко закреплены друг к другу, так что расстояние, необходимое для интерференционного эффекта, точно выдерживается. .
Интерференционный фильтр может выполнять функции полосового фильтра, режекторного фильтра, фильтра верхних или нижних частот, например, в зависимости от используемого типа конструкции.
Например, конструкции Фабри-Перо естественным образом приводят к характеристикам полосы пропускания при передаче и характеристикам режекторного фильтра при отражении.
Фильтры верхних и нижних частот могут быть выполнены в виде несколько модифицированных зеркал Брэгга.
Оптимизация конструкций интерференционных фильтров часто требует численного многослойного тонкопленочного программного обеспечения.
Подробную информацию см. в статье об оптических фильтрах.
Общие свойства
Некоторые общие свойства интерференционных фильтров кратко изложены ниже:
- Благодаря их конструкции можно реализовать широкий спектр свойств. Поскольку обычно используется значительное количество пар слоев, существует много степеней свободы.
- В отличие от поглощающих фильтров, интерференционные фильтры обычно могут работать при относительно высокой оптической силе без повреждений.
- Детальные оптические свойства могут сильно зависеть от температуры, поскольку температура влияет на показатели преломления.
- Поскольку большие длины распространения обеспечивают большую разность фаз даже при небольших различиях в оптических длинах волн, для улучшения разрешения по длинам волн требуются более толстые устройства. Однако резонансные эффекты могут существенно улучшить разрешение без использования большой толщины.
- Характеристики фильтра существенно зависят от угла падения входного света, поскольку он влияет на разность оптических фаз между отражениями от разных границ раздела. Как правило, большие углы падения приводят к меньшей разности фаз, хотя можно ожидать и обратного [1]. В результате спектральные характеристики имеют тенденцию смещаться в сторону более коротких длин волн по мере увеличения угла падения (см. рис. 1).
Диаграмма была создана с помощью программного обеспечения RP Coating.Поставщики
В Руководстве покупателя RP Photonics указаны 24 поставщика интерференционных фильтров. Среди них:
LASEROPTIK
LASEROPTIK может разработать и изготовить широкий спектр интерференционных фильтров для стандартных и специальных применений.
VisiMax Technologies
Цветовые фильтры обработки VisiMax выборочно и точно пропускают свет небольшого диапазона цветов, отражая другие цвета. Наша термостойкая технология покрытия дихроичным фильтром позволяет производить прочные интерференционные фильтры, которые воспроизводят свет с точным спектральным контролем.
Ускорьте свой проект, выбрав стандартный цветной фильтр VisiMax, или воспользуйтесь опытом нашей квалифицированной команды дизайнеров для создания специального фильтра, отвечающего вашим конкретным спектральным требованиям.
Artifex Engineering
Artifex Engineering предлагает специальные интерференционные фильтры для использования в УФ, видимом и инфракрасном диапазонах.
Доступны полосовые фильтры, режекторные фильтры, фильтры верхних и нижних частот, которые можно обрезать до любой формы. Для уменьшения количества слоев абсорбционные фильтры (цветовые фильтры) можно комбинировать с диэлектрическим покрытием. Для облегчения монтажа могут быть предусмотрены кольца из черного анодированного алюминия. Посетите нашу страницу продукта для получения дополнительной информации. Мы с нетерпением ждем вашего запроса.
Рыцарь Оптический
Knight Optical предлагает широкий ассортимент навесных полосовых фильтров интерференции, которые можно найти в нашем складском каталоге. У нас есть узкополосные, стандартные и широкополосные варианты с длинами волн, сосредоточенными в УФ, видимой и ближней ИК областях. Мы предлагаем специальные фильтры ANPR с центральной длиной волны NIR, которая соответствует обычно используемой длине волны светодиодов (740 нм, 850 нм, 870 нм и 940 нм). Мы также предлагаем комплекты флуоресцентных фильтров, включающие полосовые фильтры возбуждения и интерференции излучения, которые работают с обычными флуорофорами.
Помимо большого складского ассортимента, мы также предлагаем интерференционные фильтры, изготовленные по индивидуальному заказу, в соответствии с вашими требованиями.
Оптические покрытия Vortex
Компания Vortex поставляет широкий ассортимент полосовых и краевых фильтров для видимого и инфракрасного диапазонов. У нас есть собственный дизайн и производство с использованием современного оборудования для осаждения. Распространенными приложениями являются обнаружение газа, мониторинг промышленных процессов, медицинские приложения, интеллектуальное сельское хозяйство и машинное зрение.
