Устройство и виды фотореле


Фотореле – маленькое, но умное устройство, которое избавит от необходимости самолично включать и выключать освещение, например, на улице. Как приборчик устроен, каких видов бывает и как подключается – ищите в нашей статье.

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами – ЭДС, с фотосимистором – взаимодействия положительной и отрицательной гармоник.

Применение фотореле

Главная миссия фотореле – облегчение человеческой жизни. Не царское это дело собственноручно свет включать, вот устройства и берут эту обязанность на себя. Изделия можно встретить повсюду: на улице, в жилых и служебных помещениях. Наиболее широко фоточувствительные реле распространены в схемах управления уличным освещением. Им можно доверить как фонари, так и декоративную и архитектурную подсветку, освещение дворов, парковок, стоянок, зоны обзора камер видеонаблюдения.

Фотореле помогают сэкономить на электричестве. Вырабатывать его они пока не научились, но снизить расход могут. Под управлением устройств светильники горят только когда действительно темно и не потребляют электроэнергию утром и днем, если оператор прозевал время гасить свет.

Разновидности фотореле

Производители предлагают фотореле нескольких видов. Деление производится на основе конструктивных особенностей: расположения датчика освещенности, наличия таймеров, регуляторов и других дополнений.

Фотореле со встроенным чувствительным элементом – это цельная конструкция в частично или полностью прозрачном корпусе, что связано с необходимостью доступа света к расположенному внутри датчику.

Благодаря закрытости и простоте установки устройства этого типа чаще других используются в системах наружного освещения.

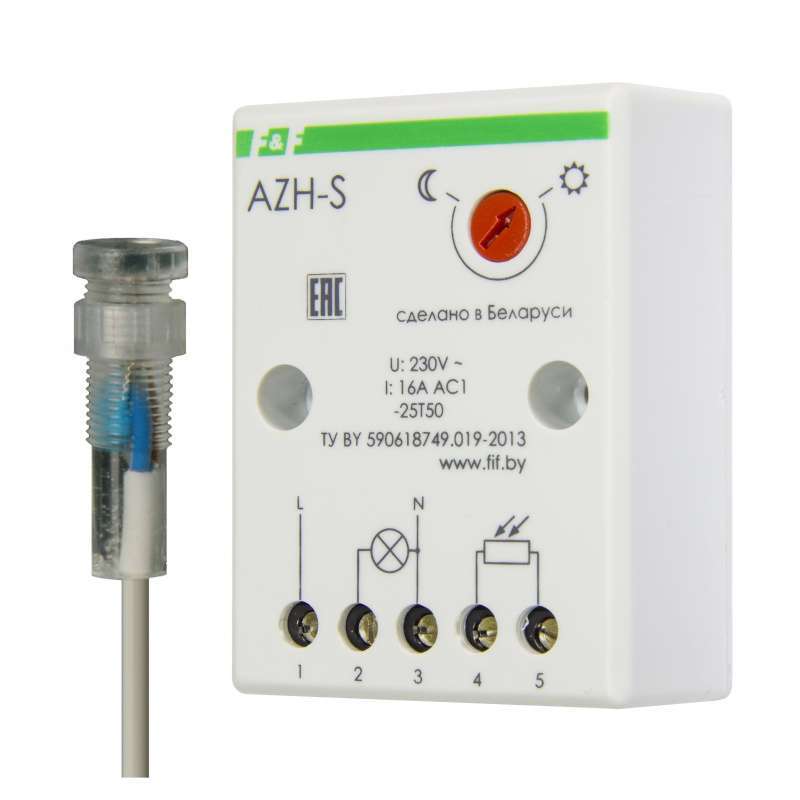

Реле с выносным фотоэлементом включает блок управления и датчик, присоединенный к нему при помощи проводника. Само реле монтируется в электрощит, а фотоэлемент размещается на улице. Расстояние между частями устройства не должно превышать 150 метров. Изделия данного типа отличаются высокой чувствительностью и скоростью срабатывания.

Фотореле с таймером используются для включения светильников в определенное время. Разные варианты исполнения позволяют задать график включений в зависимости от времени суток или дня недели, установить время задержки включения и отключения освещения.

Модели с регулятором чувствительности позволяют самостоятельно определить пороги срабатывания. Это удобно, если искусственный свет требуется не только ночью, но и днем, например, в пасмурную погоду.

Для реле с датчиком присутствия одной темноты недостаточно: устройства активны только при появлении в зоне действия движущегося объекта. Изделия чаще монтируются в помещениях, однако, встречаются и в системах уличного освещения.

ИЭК

Артикул: LFR20-601-2200-003

857c5c3a-1136-4bbe-8e59-4a75118e0259

Фотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK LFR20-601-2200-003

  • Основные характеристики
  • Тип товараВыключатель сумеречный
  • Способ монтажаОткрытой установки
  • Тип датчикаВстроенный датчик освещенности
  • Подходит для степени защиты (IP)IP44
  • Серия производителяФР
  • Сведения РАЭК
  • Код545895
  • КлассEC000189
  • НаименованиеIEK Фотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK
  • Дополнительные характеристики
  • Задержка отключения, сНет
  • Макс. коммутационная мощность (подключ. нагрузка)2 200
  • ЦветСерый
  • МатериалПластик
  • Номин. напряжение230…230
  • Тип поверхностиГлянцевый
  • Вид/марка материалаПрочее
  • Не содержит (без) галогеновНет
  • Защитное покрытие поверхностиНеобработанная
  • ПрозрачныйНет
  • Тип контактовПрочее
  • ВращениеНет
  • Емкостная (C-) нагрузкаНет
  • Тип датчикаВстроенный датчик освещенности
  • Единица измеренияшт
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке20

Евроавтоматика F&F (ФиФ)

Артикул: EA01. 001.013

4e4b5181-9d94-42f5-ad27-57fd3c3ebb81

Фотореле AZ-112 выносн. фотодатчик, 1 модуль, DIN EA01.001.013

  • Основные характеристики
  • Тип товараСумеречный выключатель для распределительного щита
  • Диапазон регулировки освещенности, лк2…100
  • Номин. напряжение датчика освещенности, В24
  • Сведения РАЭК
  • Код623662
  • КлассEC001645
  • НаименованиеФотореле (автомат светочувствительный) AZ-112, выносной герметичный фотодатчик, 230В 16А 1NO IP20
  • Дополнительные характеристики
  • Макс. коммутируем. ток при cos Ф = 0,62
  • Макс. мощность люминесц. ламп (параллельно компенсир.), ВА750
  • Номин. коммутируем. ток, А16
  • Класс защиты датчика освещенностиII
  • Номинальная частота, Гц50…50
  • Номин. напряжение230…230
  • Макс. мощность люминесц. ламп (включение попарно), ВА1 000
  • Макс. мощность ламп накаливания, Вт2000
  • Глубина монтажная, мм65
  • Степень защиты (IP) датчика освещенностиIP65
  • Способ монтажа датчика освещенностиВстраиваемый (-ая)
  • Модульная ширина1
  • Макс.
    мощность люминесц. ламп, ВА1 000
  • Способ монтажаDIN-рейка
  • Макс. длина провода датчика освещенности, м50
  • Кнопка вводаНет
  • С программируемым ночным отключениемНет
  • Степень защиты IPIP20
  • Единица измеренияшт
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1

Реле и Автоматика

Артикул: A8001-77946602

1d0d776a-45fd-4c19-a541-010543f9ae6a

Фотореле ФР-16В 10А IP40 A8001-77946602

  • Основные характеристики
  • Тип товараФотореле
  • Тип датчикаВстроенный датчик
  • Сведения РАЭК
  • Код1782106
  • Класс
  • НаименованиеФотореле ФР-16В (встроенный датчик)
  • Дополнительные характеристики
  • Степень защиты IPIP40
  • Ширина устройства68
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1

Schneider Electric

Артикул: XUX5APANT16

72d2b5bc-663a-457c-9e41-06f13b451384

Датчик фотоэлектрический NO PNP XUX5APANT16

  • Основные характеристики
  • Макс. выход. ток 100
  • Время срабатывания2
  • Тип товараСканер оптический, мощный
  • Сведения РАЭК
  • Код52296
  • КлассEC001821
  • НаименованиеSE Датчик фотоэлектрический NO PNP XUX5APANT16
  • Дополнительные характеристики
  • Предварительное уведомление о недостаточностиНет
  • С временными функциямиНет
  • Макс. дистанция переключения, мм3000
  • Тип напряжения AC/DC (перемен./постоян.)
  • Тип подключенияВинтовой зажим
  • Материал корпусаПластик
  • Конструкция корпусаСпец. конструкция
  • С рефлекторомНет
  • Количество полупроводниковых выходов с сигнальными функциями1
  • Тип переключающего (коммутационного) выходаPNP/PNP
  • Тип функционал. переключателейНормально открытый (НО) контакт
  • Длина датчика, мм77
  • Ширина датчика, мм31
  • Высота датчика, мм92
  • Материал оптической поверхностиПластик
  • Частота коммутируем. тока250
  • С функцией контроля нижестоящих коммутационных аппаратовНет
  • Номин. напряжение питания цепи управления Us постоян. тока DC, В12…24
  • С блокировкой перезапускаНет
  • Подходит для функций безопасностиНет
  • Степень защиты IPIP67K
  • Температура эксплуатации, °C-25…55
  • Тип светаИнфракрасный свет
  • Аналог. выход 0…10 ВНет
  • Аналог. выход 0…20 мАНет
  • Аналог. выход -10В…+10 ВНет
  • Аналог. выход 4….20 мАНет
  • С другим аналог. выходомНет
  • Способ настройкиРучная настройка
  • Категория взрывобезопасности по газуНет (без)
  • С коммуникационным интерфейсом AS-InterfaceНет
  • С коммуникационным интерфейсом CANOpenНет
  • С коммуникационным интерфейсом DeviceNetНет
  • С коммуникационным интерфейсом EthernetНет
  • С коммуникационным интерфейсом INTERBUSНет
  • С коммуникационным интерфейсом PROFIBUSНет
  • С коммуникационным интерфейсом RS-232Нет
  • С коммуникационным интерфейсом RS-422Нет
  • Тип позицииПрочее
  • Кол-во в транспортной упаковке1

Монтаж фотореле

Смонтировать фотореле не так сложно: подробная схема подключения обычно прилагается к устройству. С помощью соответствующих проводников изделие присоединяется к электрической сети и управляемым осветительным приборам. В зависимости от исполнения, реле крепятся при помощи специальных элементов или DIN-рейки.

Правила размещения фотореле

Если место для установки реле выбрано неверно, корректной работы, даже при правильном подключении, ждать не стоит. Чтобы не попасть впросак, учитывайте, что:

  • инструкцию читать надо, и не только когда ничего другого не остается: в ней масса полезных сведений от технических параметров продукта до схемы подключения;
  • на фотореле не должен попадать искусственный свет, а также падать тень от предметов – веток, опор, столбов, зданий;
  • нельзя переворачивать устройство и монтировать его вверх ногами – такое обращение повлияет на чувствительность и работоспособность в целом;
  • если подобное не предусмотрено производителем, не нужно эксплуатировать фоточувствительные реле в химически активных средах, а также вблизи горючих поверхностей;
  • выбирая место монтажа, следует учитывать степень защиты устройств от пыли, влаги и других факторов.

EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

Вход

Если у Вас есть зарегистрированный акаунт,
пожалуйста авторизуйтесь

Восстановление пароля

Ссылка на страницу изменения пароля будет отправлена на адрес Вашей электронной почты.

Вернуться на форму авторизации


ГлавнаяДатчики ФоторелеEKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

{{:description}}

{{:price}}

{{:name}}

Достоинства

{{:advantages}}

Недостатки

{{:disadvantages}}

Комментарий

{{:comment_divided}}

{{:product_score_stars}}

{{:useful_score}}

{{:useless_score}}

Фотореле PS-4 10А 2200Вт IP66 EKF PROxima

Купить по низким ценам EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

Описание EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

Фотореле серии PS применяются для управления освещением. Обычно применяются для автоматического включения/выключения системы уличного освещения в момент захода/восхода солнца.

Фотореле PS EKF PROxima предназначено для автоматического управления (включение и отключение) освещением внутри зданий и на улице в зависимости от уровня освещенности: уличного освещения, рекламных вывесок,витрин, освещения внутри помещений и т. п. Применяется для экономного использования электроэнергии. Порог срабатывания в зависимости от освещенности регулируется от 5 до 50 Лк (за исключением модели PS-1, где установлен порог 10 Лк).Монтаж фотореле осуществляется при помощи крепежной пластины. В качестве коммутационного элемента служит электромеханическое реле. Корпус фотореле выполнен из не поддерживающего горение пластика. Применяются в однофазных цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.

Статус:Регулярная
Номин. напряжение, В230
Макс. ток коммутируем. резистивной нагрузки, А10
Способ монтажаОткрытой установки
Макс. коммутационная мощность (подключ. нагрузка), Вт2200
ЦветБелый
Тип контактовПрочее
Освещённость, при которой происходит отключение, лк5…50
Подходит для степени защиты (IP)IP66
Тип поверхностиНеобработанная
ПрозрачныйНет
Тип датчикаВстроенный датчик освещенности
Цвет по RAL9010
Установка сумеречного порога, лк5…50
Рабочая температура, °C-25…40
Защитное покрытие поверхностиНеобработанная
МатериалПластик
Не содержит (без) галогеновДа
Вид/марка материалаПрочее
ВращениеНет
Задержка отключения, с540
Задержка включения, с5
С автоматическим ночным отключениемНет

Технические характеристики EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

  • org/PropertyValue»> Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Степень защиты IP65
  • org/PropertyValue»> Цвет белый
  • Тип Датчик света
  • Установка Настенный
  • Мощность ВТ 2000

Заказ в один клик

Мы позвоним Вам в ближайшее время

Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Гарантия производителя 1 год

Выпускаемая продукция на заводах EKF в Московской и Владимирской областях, по характеристическим параметрам не уступает мировым брендам. На сегодняшний день, изделия компании EKF можно купить по всей России, а также в странах ближнего зарубежья. Ассортимент, выпускаемый EKF,используется в сфере

Срочная доставка день в день

Объемный вес: 1 кг

Габариты: 10x10x10

* только для города Москва

Самовывоз по РФ

Объемный вес: 1 кг

Габариты: 10x10x10



Выберите пункт самовывозаМосква, ул. веерная, дом 7 к.2, офис 2

Доставка курьером по РФ

Объемный вес: 1 кг

Габариты: 10x10x10

По России:

Собственная служба доставки 350 ₽ 2-3 дней

Почта России уточнять 3-20 дней

ПЭК уточнять 2-7 дней

СДЭК Экспресс лайт уточнять 2-7 дней

СДЭК Супер Экспресс уточнять 2-4 дней

Деловые Линии уточнять 2-7 дней

Pony Express уточнять 2-7 дней

DPD уточнять 2-7 дней

DHL уточнять 2-7 дней

Boxberry уточнять 2-7 дней

ЖелДорЭкспедиция уточнять 3-10 дней

Байкал Сервис уточнять 2-10 дней

Энергия уточнять 2-7 дней

EKF Фотореле PS-4 10А 2200Вт IP66 fr-ps-4-10

Артикул: fr-ps-4-10

Фотореле PS-4 10А 2200Вт IP66 EKF PROxima

Объемный вес: 1 кг

Габариты: 10x10x10

В наличии

1 001,74 ₽ Скидка 31% 691,20 ₽ Цена за 1 шт.

  • От 20 шт:

    691,20 ₽

    672,00 ₽

  • От 40 шт:

    672,00 ₽

    662,40 ₽

Задать вопрос

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Заказ на обратный звонок

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Обратный звонок

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Твердотельные реле | Sensata Technologies

Sensata под торговой маркой Crydom уже более 45 лет остается мировым лидером в области технологий твердотельных переключателей, предлагая самый широкий ассортимент стандартных и нестандартных твердотельных реле и контакторов, подходящих для любых приложений управления нагрузкой.

Твердотельные реле с выходом переменного тока для панельного монтажа

Предназначен для крепления на плоских панелях или радиаторах с помощью винтов. Номинальные значения от 5 до 150 А при напряжении от 24 до 600 В переменного тока.

Твердотельные реле постоянного тока с панельным монтажом

Предназначен для крепления на плоских панелях или радиаторах с помощью винтов. Номинальные значения от 3 до 160 А при напряжении от 1 до 1000 В постоянного тока.

Твердотельные реле с выходом переменного тока для монтажа на DIN-рейку

Предназначен для установки на стандартную симметричную DIN-рейку шириной 35 мм. Номинальные значения от 2 до 75 А при напряжении от 24 до 660 В переменного тока.

Твердотельные реле постоянного тока с монтажом на DIN-рейку

Предназначен для установки на стандартную симметричную DIN-рейку шириной 35 мм. Номинальные значения от 2 до 30 А при напряжении от 1 до 180 В постоянного тока.

Твердотельные реле с выходом переменного тока для монтажа на печатной плате

Твердотельные реле малой занимаемой площади, предназначенные для монтажа на печатной плате. Номинальные значения от 1 до 25 А при напряжении от 24 до 660 В переменного тока.

Твердотельные реле с выходом постоянного тока для монтажа на печатной плате

Твердотельные реле малой занимаемой площади, предназначенные для монтажа на печатной плате. Номинальные значения от 1 до 20 А при напряжении от 1 до 200 В постоянного тока.

Подключаемые твердотельные реле с выходом переменного и постоянного тока

Предназначен для установки в стандартные релейные гнезда. Номинальные значения до 5 А при 280 В переменного тока или до 10 А при 100 В постоянного тока.

Реле управления

Твердотельные реле со специальными встроенными функциями, такими как: пропорциональное управление, плавный пуск/останов и самоконтроль.

Силовые модули

Диодные и SCR/диодные модули для однофазных и трехфазных приложений. Номинальные значения от 15 до 100 ампер.

Цифровые модули ввода/вывода

Модули ввода и вывода для приложений переменного и постоянного тока. Монтаж на плате ввода-вывода или на DIN-рейке.

SSR/радиатор в сборе

Готовые к использованию сборки, состоящие из одного или нескольких твердотельных реле, установленных на радиаторе. Монтаж на панель или DIN-рейку.

Аксессуары для ССР

Обширная линейка принадлежностей, облегчающих клиентам использование наших твердотельных реле.

Другие твердотельные реле

Дополнительные реле в нескольких различных вариантах монтажа, охватывающие широкий диапазон номинальных напряжений и токов.

Поиск продукта

Тип монтажа

Тип монтажа

Тип выхода

Тип выхода

Рабочее напряжение [В]

Рабочее напряжение [В]

Кол-во каналов

Кол-во каналов

Ток нагрузки (на канал) [A]

Ток нагрузки (на канал) [A]

Режим вывода

Режим вывода

Тип входа управления

Тип управляющего входа

Серия

Серия

901 продуктов соответствует вашим критериямПросмотреть продукты

Сбросить все

Связанные ресурсы

Руководство по выбору твердотельного реле
Просмотреть больше

Зачем использовать технологию твердотельного переключения? Листовка
Просмотреть больше

Твердотельные реле для панельного монтажа Vol.
II Просмотреть еще

Брошюра о твердотельных реле Nova 22 для монтажа на DIN-рейку и панель
Просмотреть больше

Примечание по применению: твердотельные реле в оборудовании для испытаний на воздействие окружающей среды
Просмотреть больше

Указания по применению: Твердотельные реле в профессиональном пищевом оборудовании
Просмотреть больше

Примечание по применению: управление двигателем конвейера для стружки в станках
Просмотреть еще

Примечание по применению: твердотельные реле в машинах для литья под давлением
Просмотреть больше

Примечание по применению: твердотельные реле в коммерческих системах ОВКВ
Просмотреть больше

Замечания по применению: определение применения для хранения технологической жидкости
Просмотреть больше

Указания по применению: Решения Sensata для ленточных конвейеров
Просмотреть еще

Примечание по применению: Решения Sensata для приложений контроля доступа
Просмотреть больше

Указания по применению: Решения Sensata для коммерческих систем производства напитков
Просмотреть больше

Указания по применению: Решения Sensata для систем чиллеров и бойлеров HVAC
Просмотреть больше

Предыдущий

Следующий

Луизиана Рагин ‘Каджунс

• 2019 All-Sun Belt Conference (комбинированная эстафета на дистанции в помещении; третья команда)

2019-20: в помещении — Установите личный рекорд на милю (4:28,72) на McNeese Indoor II . .. время с результатом 1: 54,69 в беге на 800 метров на Ted Nelson Invitational был 10-м по скорости на конференции Sun Belt Conference … членом команды комплексной эстафеты на длинные дистанции, которая показала шестое самое быстрое время (10: 48,78) в Солнечном поясе Конференция. Cross Country — Участвовал в пяти соревнованиях за Луизиану, зафиксировав пару попаданий в топ-20 … открыл сезон 13-м местом на New Orleans XC Opener (16: 18,3) … занял 16-е место в общем зачете. 8K Little Rock Invitational (27:40,3) … установил личный рекорд (26:36,9)) в заезде на 8 км на чемпионате Sun Belt Championships.

2018-19: На открытом воздухе — Соревновался в эстафете на 800 м, 1500 м и 4×400 м в своем первом сезоне на открытом воздухе с Ragin’ Cajuns … показал лучшее время в беге на 800 м (1: 52,98) в предварительных соревнованиях на открытом чемпионате Sun Belt Conference, прежде чем улучшить свое время (1: 52,56) в финале и финишировать седьмым в общем зачете . .. показал свое лучшее общее время в беге на 1500 метров (4: 07,02) на McNeese Spring Time Classic … занял второе место в беге на 800 метров (1: 55,24) на соревнованиях Louisiana Classics и Cole-Lancon Conference Challenge (1: 59)..88). В помещении — Часть команды дистанционной комплексной эстафеты Ragin ‘Cajuns, которая заслужила награды All-Sun Belt Conference, заняв третье место (10: 14,09) на чемпионате Sun Belt в помещении … соревновалась в беге на 800 метров, миля бег и эстафета 4×400 метров … помогли Каджунсу занять пятое место в эстафете 4×400 (3: 19,75) на SBC Indoor … показали лучшее время в беге на 800 метров (1: 56,73) в 2019 г. Samford Open … занял первое место в беге на 800 метров (1: 58,98) на LSU Bayou Bengal … показал лучшее время в беге на милю (4: 31,24) на McNeese Invitational. Cross Country — Участвовал в пяти соревнованиях на первом курсе, дважды финишировал в топ-10 … дебютировал в студенческой команде на открытии сезона McNeese, заняв четвертое место в общем зачете и преодолев трассу 4K за 12: 43,9 . .. заработал занял 10-е место на 39-м ежегодном турнире LSU Invitational … пересек финишную черту в гонке на четыре мили за 21: 10,8 … лучшее время на трассе 8 км (26: 54,9) было на чемпионате Sun Belt Conference.

Старшая школа: Четырехкратный чемпион штата в классе 4A по легкой атлетике и двукратный чемпион штата по кроссу в старшей школе Каренкро… признан самым ценным игроком по легкой атлетике 2018 года в команде All-Acadiana Boys по легкой атлетике по версии Lafayette Daily Advertiser … включен в сборную штата по легкой атлетике LSWA 2018 года на дистанциях 800, 1600 и 3200 метров… завоевал четыре титула округа и подряд титулы штата в беге по пересеченной местности, время публикации из 15:46,30 в 2017 году и 16:06,64 в 2016 году … был третьим в общем зачете на соревнованиях штата 2015 года (17:19,87) … завоевал пару титулов штата на дистанции 1600 метров с личным рекордом (4:24,51). на чемпионате штата LHSAA класса 4A 2018 года на открытом воздухе … завоевал титул штата 2018 года в беге на 3200 метров (9: 37,66) … пробежал первый этап эстафетной команды CHS 4×400 метров, которая завоевала титулы округа 4-4A и региона II-4A в 2018 году, заняв второе место в общем зачете (3: 21,83) на соревнованиях штата … завоевал титул штата в помещении для мальчиков 1600 метров (4:28,17) на соревнованиях 2018 года … занял четвертое место в общем зачете на 1500 метров (4:07,45) и 13-е место на 800 метров (1:56,95) на Национальных юношеских Олимпийских играх AAU 2017 года.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
