Фоторезисторы применение: Фоторезисторы. Виды и работа. Применение и особенности

Фоторезисторы. Виды и работа. Применение и особенности

Фоторезисторы — это резисторы, у которых меняется сопротивление в зависимости от действия света на светочувствительную поверхность. Сопротивление не зависит от величины напряжения, в отличие от обычного резистора.

В основном фотосопротивления применяются для индикации или отсутствия света. В полной темноте сопротивление фоторезистора имеет большую величину, достигающую иногда до 1 мегаома. При воздействии на датчик (чувствительную часть фоторезистора) светового потока, его сопротивление в значительной степени снижается, и зависит от интенсивности освещенности. Величина сопротивления при этом может упасть до нескольких Ом.

Длина световой волны оказывает влияние на чувствительность фотосопротивления. Они применяются в различных устройствах, но не являются такими популярными, как фототранзисторы и фотодиоды. В некоторых зарубежных странах запрещено применение фотосопротивлений, так как в них содержится кадмий или свинец, вредные по экологическим требованиям.

Быстродействие фоторезисторов незначительное, поэтому они действуют только на низких частотах. В новых конструкциях устройств фоторезисторы редко применяются. Их можно встретить в основном при ремонте старых устройств.

Для проверки фотосопротивления к нему подключают мультитестер. Без света его значение сопротивления должно быть значительным, а при его освещении оно сильно падает.



Виды и принцип действия

По материалам изготовления фоторезисторы делятся на виды:

• С внутренним фотоэффектом.
• С внешним фотоэффектом.

При изготовлении фотосопротивлений с внутренним фотоэффектом применяют нелегированные вещества: германий или кремний.

При попадании на чувствительную часть фотоны воздействуют на электроны и заставляют их двигаться в зону проводимости. В итоге в материале возникает значительное число электронов, вследствие чего повышается электропроводность, а значит и снижается сопротивление.

Фоторезисторы с возникновением внешнего фотоэффекта изготавливают из смешанных материалов, в которые входят легирующие добавки. Эти вещества создают обновленную энергетическую зону сверху валентной зоны, насыщенной электронами, нуждающимися в меньшем количестве энергии для осуществления перехода в проводимую зону, с помощью энергетической щели малого размера. В результате фотосопротивление становится чувствительным к разной длине световой волны.

Несмотря на вышеописанные особенности этих видов, оба вида снижают сопротивление при освещении. При повышении интенсивности освещения снижается сопротивление. Поэтому, получается обратная зависимость сопротивления от света, причем нелинейная.

На электрических схемах фотосопротивления обозначаются:



Чувствительность и длина световой волны

Длина волны света оказывает влияние на чувствительность фотосопротивления. Если величина длины световой волны выходит за пределы диапазона работы, то освещенность уже не оказывает влияния на такой резистор, и он становится нечувствительным в этом интервале длин световых волн.

Разные материалы обладают различными спектральными графиками отклика волны. Фотосопротивления с внешней зависимостью чаще всего используются для значительной длины волны, с приближением к инфракрасному излучению. При эксплуатации светового резистора в этом диапазоне следует быть осторожным, во избежание чрезмерного нагрева, который влияет на показания измерения сопротивления в зависимости от степени нагревания.

Чувствительность фотосопротивления

Фоторезисторы обладают меньшей чувствительностью, по сравнению с фототранзисторами и фотодиодами, которые являются полупроводниковыми приборами, с управлением заряженными частицами от светового луча, посредством р-n перехода. У фотосопротивлений нет полупроводникового перехода.

При нахождении интенсивности света в стабильном диапазоне, сопротивление фоторезистора может все равно меняться в значительной степени из-за изменения величины температуры, так как она также оказывает большое влияние на сопротивление. Это свойство не позволяет использовать фоторезистор для измерения точной интенсивности света.

Инертность

Еще одним уникальным свойством обладает фотосопротивление. Оно состоит в том, что существует время задержки между изменением сопротивления и освещения, что называется инертностью прибора.

Для значительного падения сопротивления от воздействия луча света необходимо затратить время, равное около 10 миллисекунд. При обратном действии для восстановления значения сопротивления понадобится около 1 секунды.

Благодаря этому свойству такой резистор не применяется в устройствах с необходимостью учета резких скачков освещенности.

Свойства и конструктивные особенности

Фотопроводность впервые обнаружили у элемента Селена. Затем были найдены и другие материалы с подобными свойствами. Фоторезисторы из сульфида кадмия являются наиболее популярными и имеют обозначение СDS-фоторезистора. Сегодня фотосопротивления производятся и из антимонида индия, сульфида свинца, селенида свинца.

Для производства фотосопротивлений из сульфида кадмия, порошок высокой степени очистки смешивают с веществами инертного действия. Далее, смесь спрессовывают и спекают.

На основание с электродами в вакууме напыляют светочувствительный слой в форме извилистой дорожки. Далее, это напыленное основание размещают в пластиковую или стеклянную оболочку, во избежание предотвращения попадания пыли и грязи на чувствительный элемент.

Спектральный график отклика чувствительного сульфида кадмия сочетается с временем отклика глаза человека. Длина волны света наибольшей чувствительности равна 600 нанометров. Это соответствует видимому спектру. Устройства с содержанием кадмия или свинца запрещены во многих зарубежных странах.

Сфера использования фоторезисторов

Такой вид светочувствительных сопротивлений применяется в виде датчиков света, если необходимо определять отсутствие или наличие света, либо фиксацию значения интенсивности освещения. Таким примером служит автоматическая система включения освещения улиц, а также работа фотоэкспонометра.

Световое реле для освещения улиц

В виде примера на схеме изображено уличное фотореле освещения. Эта система включает освещение улиц в автоматическом режиме, при наступлении темного времени суток, и отключает его при наступлении светлого времени. Такую схему можно применять для любых автоматических систем освещения.

При падении луча света на фоторезистор, его сопротивление снижается, становится значительным падение напряжения на переменном сопротивлении R2, транзистор VТ1 открывается. Коллектор этого транзистора соединен с базой VТ2 транзистора, который в это время закрыт, и реле отключено. При наступлении темноты сопротивление фоторезистора повышается, напряжение на переменном сопротивлении снижается, а транзистор VТ1 закрывается. Транзистор VТ2 открывается и выдает напряжение на реле, подключающее лампу освещения.

Похожие темы:

• Оптроны. Виды и устройство. Работа и применение. Особенности
• Фотоэлементы. Виды и устройство. Работа и применение
• Свойства полупроводников. Устройство и работа. Применение
• Солнечные элементы. Виды и работа. Применение и особенности
• Фототранзисторы. Устройство и работа. Применение и особенности
• Фотодиоды. Виды и устройство. Работа и характеристики

Что такое фоторезисторы, как они работают и где используются

В промышленности и бытовой электронике фоторезисторы используются для измерения освещенности, подсчета количества чего-либо, определения препятствий и прочего. Основное его назначение — переводить количество света, попадающего на чувствительную площадь, в полезный электрический сигнал. Сигнал в последствии может обрабатываться аналоговой, цифровой логической схемой или схемой на базе микроконтроллера. В этой статье мы расскажем, как устроен фоторезистор и как меняются его свойства под воздействием света.

• Основные понятия и устройство
• Характеристики фоторезисторов
• Где используется

Основные понятия и устройство

Фоторезистор – это полупроводниковый прибор, сопротивление которого (если удобно – проводимость) изменяются в зависимости от того, насколько сильно освещена его чувствительная поверхность. Конструктивно встречаются в различных исполнениях. Наиболее распространены элементы такой конструкции, как изображено на рисунке ниже. При этом для работы в специфических условиях можно найти фоторезисторы, заключенные в металлический корпус с окошком, через которое попадает свет на чувствительную поверхность. Ниже вы видите его условное графическое обозначение на схеме.

Интересно: изменение сопротивления под воздействием светового потока называется фоторезистивным эффектом.

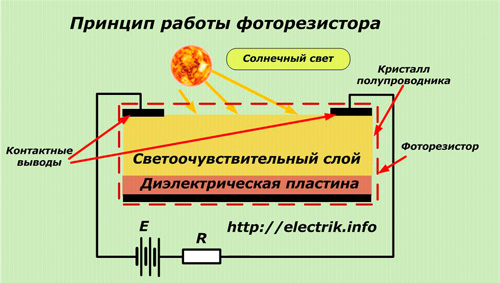

Принцип действия заключается в следующем: между двумя проводящими электродами находится полупроводник (на рисунке изображен красным), когда полупроводник не освещен – его сопротивление велико, вплоть до единиц МОм. Когда эта область освещена её проводимость резко возрастает, а сопротивление соответственно падает.

В качестве полупроводника могут использоваться такие материалы как: сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие. От выбора материала при изготовлении фоторезистора зависит его спектральная характеристика. Простыми словами – диапазон цветов (длин волн) при освещении которыми будет корректно изменяться сопротивление элемента. Поэтому выбирая фоторезистор, нужно учитывать в каком спектре он работает. Например, под УФ-чувствительные элементы нужно подбирать те виды излучателей, спектральные характеристики которых подойдут к фоторезисторам. Рисунок, который описывает спектральные характеристики каждого из материалов изображен ниже.

Одним из часто задаваемых вопросов является «Есть ли полярность у фоторезистора?» Ответ – нет. У фоторезисторов нет p-n перехода, поэтому не имеет значения, в каком направлении протекает ток. Проверить фоторезистор можно с помощью мультиметра в режиме измерения сопротивления, измерив сопротивление освещенного и затемненного элемента.

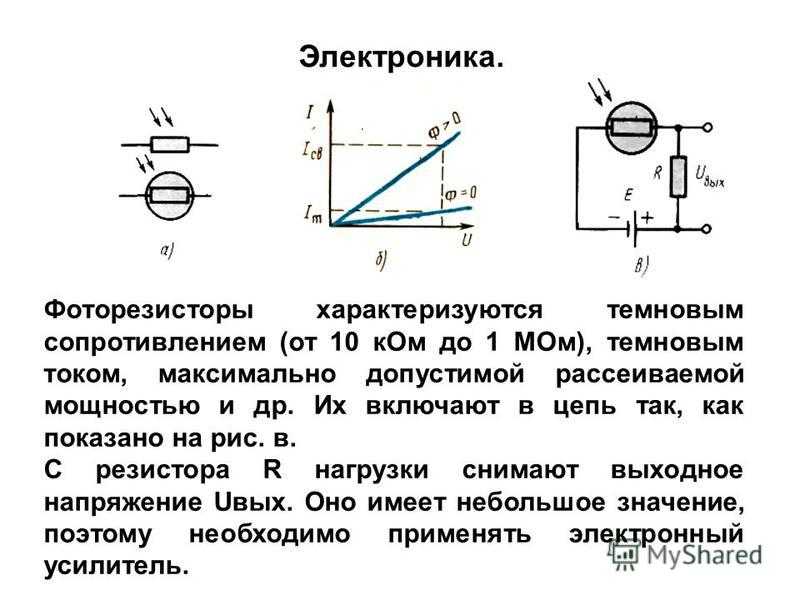

Примерную зависимость сопротивления от освещенности вы можете видеть на графике ниже:

Здесь показано, как изменяется ток при определенном напряжении в зависимости от количества света, где Ф=0 – темнота, а Ф3 – яркий свет. На следующем графике приведено изменение тока при постоянном напряжении, но изменяющейся освещенности:

На третьем графике вы видите зависимость сопротивления от освещенности:

На рисунке ниже вы можете наблюдать как выглядят популярные фоторезисторы производства СССР:

Современные же фоторезисторы, нашедшие широкое распространение в практике самодельщиков, выглядят немного иначе:

Для обозначения элемента обычно используется буквенная маркировка.

Характеристики фоторезисторов

Итак, у фоторезисторов есть основные характеристики, на которые обращаются внимание при выборе:

• Темновое сопротивление. Как понятно из названия — это сопротивление фоторезистора в темноте, то есть при отсутствии светового потока.
• Интегральная фоточувствительность – описывает реакцию элемента, изменение тока через него на изменение светового потока. Измеряется при постоянном напряжении в А/лм (или мА, мкА/лм). Обозначается как S. S=Iф/Ф, где Iф – фототок, а Ф – световой поток. (-5)с). Таким образом, использование фоторезистора в схемах, где нужна быстрая реакция ограничено, а часто и неоправданно.

  Где используется

  Когда мы узнали об устройстве и параметрах фоторезисторов, давайте поговорим о том, для чего он нужен на конкретных примерах. Хоть и применение фотосопротивлений ограничено их быстродействием, от этого область применения меньшей не стала.

  1. Сумеречные реле. Их еще называют фотореле – это устройства для автоматического включения света в темное время суток. На схеме ниже изображен простейший вариант такой схемы, на аналоговых компонентах и электромеханического реле. Её недостатком является отсутствие гистерезиса и возможное возникновение дребезжание при приграничных величинах освещенности, в результате чего реле будет дребезжать или включаться-отключаться при незначительных колебаниях освещенности.
  2. Датчики освещенности. С помощью фоторезисторов можно детектировать слабый световой поток. Ниже представлена реализация такого устройства на базе ARDUINO UNO.
  3. Сигнализации. В таких схемах используются преимущественно элементы, чувствительные к ультрафиолетовому излучению. Чувствительный элемент освещается излучателем, в случае появления препятствия между ними – срабатывает сигнализация или исполнительный механизм. Например, турникет в метро.
  4. Датчики наличия чего либо. Например, в полиграфической промышленности с помощью фоторезисторов можно контролировать обрыв бумажной ленты или количество листов, подаваемых в печатную машину. Принцип работы подобен тому, что рассмотрен выше. Таким же образом можно считать количество продукции, прошедшей по конвейерной ленте, или её размер (при известной скорости движения).

  Мы кратко рассказали о том, что это такое фоторезистор, где он используется и как работает. Практическое использование элемента очень широко, поэтому описать все особенности в пределах одной статьи достаточно сложно. Если у вас возникли вопросы – пишите их в комментариях.

  Напоследок рекомендуем просмотреть полезное видео по теме:

  Наверняка вы не знаете:

  • Как сделать фотореле своими руками
  • Как подключить датчик движения для освещения
  • Что такое резистор и для чего он нужен

  Опубликовано 17.12.2018 Обновлено 17.12.2018 Пользователем Александр (администратор)

  Лучший выбор для ваших приложений

  Некоторые электронные компоненты обнаруживают наличие уровней освещенности, например, фототранзистор или фотодиоды. Однако электронные компоненты имеют PN-переходы и полупроводниковые материалы с малым изменением сопротивления в зависимости от интенсивности света. Следовательно, вам понадобится переменный резистор определенного типа, известный как фоторезистор, для выполнения операции светочувствительной.

  Они просты в изготовлении и просты в использовании. Благодаря своим преимуществам и многим другим, они имеют различные применения, такие как управление снижением усиления в динамических аудиокомпрессорах.



  Определение и принцип работы фоторезистора



  Что такое фоторезистор?



  Фоторезистор, светозависимый резистор (LDR)/фотоэлемент/фотопроводник. Это электронный компонент, построенный из полупроводников. Полупроводниковые материалы с высоким сопротивлением могут включать германий, кремний, селенид кадмия, сульфид кадмия и т. д.

  Они обладают высокой чувствительностью к свету и поэтому уменьшают значение сопротивления (теряют несколько Ом) при увеличении уровня освещенности. Таким образом, фоторезисторы становятся материалами с низким сопротивлением при ярком свете и материалами с высоким сопротивлением при его отсутствии.



  (фоторезисторы на белом фоне)



  Их основная функция – показывать, есть свет или нет, таким образом, они действуют как датчик освещенности. Кроме того, он измеряет интенсивность света и изменяется только при воздействии световой энергии.



  Принцип работы фоторезистора


  Фоторезистор работает по следующему принципу:

  • Сначала свет падает на фоторезистор. Некоторые валентные электроны поглощают световую энергию. Затем свободные валентные электроны разрывают атомные связи.
  • Если фотопроводник получает сильно увеличенное количество световой энергии, валентные электроны получают энергию фотона.
  • После разрыва связи родительского атома валентные электроны образуют зону проводимости. Атомы в зоне проводимости свободно перемещаются в пространстве, поскольку они не принадлежат к определенной группе атомов.
  • Затем валентный электрон покидает атом, таким образом, создавая вакансию, известную как дырка. Дырки и свободные электроны спариваются в электрическом поле.
  • Наконец, свободные электроны переносят электрический ток, поскольку они свободно движутся. Дырки также имеют электрический ток и движутся в валентной зоне. Процесс является постепенным в том смысле, что по мере увеличения количества света на проводнике фотоэлемента больше носителей заряда проводят электричество.

  Как правило, величина электрического тока, протекающего через фотоэлемент, зависит от наличия нескольких дырок и свободных электронов. Другими словами, чем больше энергия света, тем больше количество свободных электронов и дырок (носителей заряда). Впоследствии поток электрического тока через LDR увеличивается.



  Структура фоторезистора



  Фоторезистор имеет горизонтальное тело, обращенное к свету. Базовая структура показана выше.

  • Чувствительный материал представляет собой активную полупроводниковую область, расположенную поверх полуизолирующей подложки. Часто активный материал слегка легируется.
  • Затем видимый рисунок фотоэлемента на поверхности увеличивает площадь воздействия света.
  • Два металлических контакта также должны быть широкими, чтобы уменьшить диапазон сопротивления контакта активной области со светом.
  • Наконец, в LDR используется множество полупроводниковых материалов с различными свойствами, включая длину волны светочувствительности. Примерами являются InSb (антимонид индия), PBS, GaAs, Is и Ge.



  Обозначение фоторезистора



  Международные и американские стандартные обозначения фоторезисторов различаются, как показано на схеме ниже.

  Стрелка, указывающая на символ цепи резистора, означает световую энергию. Зигзагообразная линия предназначена для старых обозначений резисторных цепей, а прямоугольное обозначение цепи — для новых резисторных цепей.



  Тип фоторезистора



  Существует два типа фоторезисторов в зависимости от материалов, которые производители используют для их изготовления. Они включают;





  Внутренние фотоэлементы состоят из чистых полупроводниковых материалов, таких как германий или кремний, и атомов, чьи внешние оболочки могут содержать не более восьми валентных электронов.

  Но каждый бит в полупроводниковых материалах имеет только четыре валентных электрона.

  Четыре валентных электрона соединяются (используя ковалентные связи) с соседними четырьмя атомами, таким образом образуя самую внешнюю оболочку с восемью валентными электронами. Связь не оставляет свободного электрона.

  Кроме того, собственный фоторезистор получает лишь небольшое количество валентных электронов при прохождении через него световой энергии. Следовательно, он будет генерировать только несколько носителей заряда, что делает его ненадежным для практических приложений, поскольку он менее чувствителен к свету.





  Внешние LDR имеют внешние полупроводниковые материалы, такие как комбинация нечистого фосфора (легирующего агента) и атомов кремния.

  Практически у нас есть атом фосфора с пятью валентными электронами и атом кремния с четырьмя валентными электронами. Четыре валентных электрона каждой из двух частиц образуют четыре ковалентные связи друг с другом.

  Однако пятые валентные электроны в атомах фосфора кочуют доступными битами, поскольку им нет соответствующего электрона из атомов кремния.

  Часто свободные электроны сталкиваются с валентными электронами других атомов, что делает их доступными. Впоследствии будет массовая генерация свободного потока электронов в энергетической зоне.

  Наконец, внешний фоторезистор генерирует много носителей заряда, что увеличивает протекание электрического тока. Поэтому они рекомендуются для практического применения.

  1. Применение фоторезистора

  Фоторезисторы применяются в самых разных областях, включая;

  • Автоматические уличные фонари, экономящие электроэнергию за счет включения света только в темное время суток,



  (уличные фонари ночью)



  • Солнечные уличные фонари,
  • Солнечные дорожные шпильки,
  • Экспонометры в камере,
  • Радиочасы или уличные часы,
  • Инфракрасная астрономия, где он действует как отличный инфракрасный детектор,
  • Световые датчики в роботизированных проектах,
  • Устройства сигнализации, такие как дымовая и охранная сигнализация, и
  • Ночник.



  Заключение



  Фоторезисторы — это электрические устройства, которые позволяют использовать технологии освещения, поскольку они компактны, широко доступны у дистрибьюторов электронных компонентов и экономичны. Они могут иметь низкую точность, но все же достаточно служат электрическим устройствам. Фотоэлемент не имеет PN-перехода в конструкционных материалах, что делает его пассивным устройством.

   В общем, это подводит итог технологии фоторезисторов. Не могли бы вы связаться с нами, если у вас есть какие-либо вопросы или комментарии? Мы оценим это.





  Символ, работа, типы и применение

  Прогуливаясь по вечерним улицам, вы когда-нибудь замечали, как уличные фонари включаются автоматически, когда начинает темнеть? Это автоматическое включение уличных фонарей происходит за счет наличия в его цепи переменного резистора особого типа. Сопротивление этого переменного резистора зависит от количества света, падающего на него.

  Такой резистор называется фоторезистором, и в этой статье мы обсудим некоторые его аспекты.

  Итак, начнем!

  Что такое фоторезистор?

  Фоторезистор — это сочетание слов «фотон» (что означает частицы света) и «резистор». В соответствии со своим названием фоторезистор — это устройство или, можно сказать, резистор, зависящий от интенсивности света. По этой причине они также известны как светозависимые, также известные как LDR.

  Таким образом, чтобы определить фоторезистор в одной строке, мы можем записать его как:

  «Фоторезистор — это переменный резистор, сопротивление которого обратно пропорционально интенсивности света» электронов), мы знаем, что оба являются полярными противоположностями друг друга. Таким образом, когда мы говорим, что сопротивление уменьшается при увеличении интенсивности света, это просто подразумевает, что проводимость увеличивается с увеличением интенсивности света, падающего на фоторезистор или LDR, благодаря свойству, называемому фотопроводимостью материала.

  Следовательно, эти фоторезисторы также известны как фоторезисторы или просто фотоэлементы.

  Идея фоторезистора возникла, когда Уиллоуби Смит в 1873 году открыл фотопроводимость в селене. Затем было создано множество вариантов фотопроводящих устройств.

  Фоторезистор

  Фоторезистор Обозначение

  Для представления фоторезистора на принципиальной схеме был выбран символ, указывающий на то, что это светозависимое устройство, а также тот факт, что это резистор.

  Хотя в основном используемый символ показан на рис. 2a (две стрелки, указывающие на резистор), некоторые предпочитают заключать резистор в круг, как показано на рис. 2b.

  Обозначение схемы фоторезисторов



  Принцип работы фоторезистора

  Чтобы понять принцип работы фоторезистора, давайте немного освежим в памяти валентные и свободные электроны.

  Как мы знаем, валентные электроны находятся во внешней оболочке атома. Следовательно, они слабо связаны с ядром атома. Это означает, что требуется лишь небольшое количество энергии, чтобы вытащить его с внешней орбиты.

  Свободные электроны, с другой стороны, не связаны с ядром и, следовательно, могут свободно двигаться при приложении внешней энергии, такой как электрическое поле. Таким образом, когда какая-то энергия заставляет валентный электрон отрываться от внешней орбиты, он действует как свободный электрон; готов двигаться всякий раз, когда приложено электрическое поле. Энергия света используется для превращения валентного электрона в свободный электрон.

  Этот базовый принцип используется в фоторезисторе. Свет, падающий на фотопроводящий материал, поглощается им, что, в свою очередь, создает множество свободных электронов из валентных электронов.

  На рисунке ниже показано его графическое изображение:

  Принцип работы фоторезистора



  По мере увеличения энергии света, падающего на фотопроводящий материал, количество валентных электронов, которые получают энергию и покидают связь с ядром, увеличивается. Это приводит к тому, что большое количество валентных электронов перескакивает в зону проводимости, готовых двигаться при приложении любой внешней силы, например электрического поля.

  Таким образом, с увеличением интенсивности света увеличивается количество свободных электронов. Это означает, что фотопроводимость увеличивается, что означает уменьшение фотосопротивления материала.

  Теперь, когда мы рассмотрели рабочий механизм, мы поняли, что для изготовления фоторезистора используется фотопроводящий материал. По типу фотопроводящего материала фоторезисторы бывают двух типов. Краткое введение приведено в следующем разделе.

  Типы фоторезисторов

  Фоторезистор обычно изготавливается из полупроводникового материала, который используется в качестве резистивного элемента без PN-перехода. По сути, это делает фоторезистор пассивным устройством. Два типа фоторезисторов:

  1. Внутренний фоторезистор : Как мы знаем, собственный фоторезистор часто называют полупроводником (в данном случае фотопроводящим материалом), который лишен какого-либо легирования. Это означает, что фотопроводящий материал, используемый для создания этого фоторезистора, включает возбуждение носителей заряда из валентной зоны в зону проводимости.
  2. Внешний фоторезистор: Внешний фоторезистор изготовлен из полупроводникового материала с некоторыми примесями или, можно сказать, легированного для повышения эффективности. Легирующие примеси должны быть мелкими и не должны ионизироваться в присутствии света. Фотопроводящий материал, используемый для этого фоторезистора, включает возбуждение носителей заряда между примесью и валентной зоной или зоной проводимости.



  Теперь, когда мы рассмотрели механизм и типы, вы, должно быть, получили представление о том, как работает фоторезистор. Однако может возникнуть вопрос: как подключить фоторезистор в простой схеме?

  Давайте посмотрим на пример ниже, который имеет очень простую схему фоторезистора.

  Основная схема фоторезистора

  На приведенном ниже рисунке показана принципиальная схема схемы фоторезистора. Он состоит из батареи, фоторезистора и светодиода. Эта настройка помогает понять поведение фоторезистора при воздействии электрического поля.

  Базовая схема фоторезистора



  СЛУЧАЙ 1. На фоторезисторе нет света (скажем, вы полностью закрыли фоторезистор)

  Угадайте, что происходит?

  Фоторезистор не может поглотить световую энергию; поэтому свободные электроны не образуются. Это означает, что даже если фоторезистор подвергается воздействию электрического поля, в нем нет свободных электронов, которые могли бы двигаться и запускать ток.

  Что это значит? Да, это означает, что сопротивление потоку тока велико или, можно сказать, его сопротивление очень велико.

  Загорится ли светодиодная лампа? Очевидно НЕТ, так как ток по цепи не течет.
  СЛУЧАЙ 2: Свет падает на фоторезистор

  Вам легко догадаться, верно?

  Здесь фотоны падают на фоторезистор, поэтому световая энергия, необходимая для создания свободных электронов, поглощается им. Теперь, когда фоторезистор подключен к батарее, свободные электроны начинают двигаться, поскольку теперь они подвергаются воздействию электрического поля. Следовательно, мы можем сказать, что в цепи начинает течь ток.

  Итак, что это означает относительно сопротивления фоторезистора?

  Да, вы правильно догадались; это означает, что сопротивление значительно уменьшилось, что позволяет течь току в цепи.

  Таким образом, в этом случае загорится светодиод.

  В следующем разделе вы узнаете об общих областях применения и применения фоторезистора.

  Фоторезистор – использование и применение

  Автоматические уличные фонари: Одно из самых известных применений фоторезистора, с которым мы сталкиваемся в повседневной жизни, — это схемы автоматических уличных фонарей, как уже упоминалось во вступительном абзаце. Здесь они так используются в цепи, что уличные фонари включаются с наступлением темноты и выключаются утром.

  Некоторые фоторезисторы используются в некоторых потребительских товарах, таких как люксметры в камерах, датчики освещенности   , например, в роботизированных проектах , радиочасы и т. д.

  Они также используются для управления уменьшением усиления динамических компрессоров.

  Они также считаются хорошими инфракрасными детекторами и поэтому находят применение в инфракрасной астрономии.

  На этом мы подошли к завершению статьи, давайте перемотаем назад то, что мы узнали в этом коротком уроке.

  Фоторезистор Вкратце
  • “ Фотоны ” + “ Резистор ” = Фоторезистор : Особый тип переменного резистора, сопротивление которого зависит от интенсивности падающего на него света.
  • Другие названия: Фотопроводник, фотоэлемент, светочувствительный резистор (LDR)
  • Уиллоуби Смит : Первый ученый, открывший фотопроводимость селена (полупроводника)
  • Конструкция: Изготовлен из светочувствительного полупроводникового материала.
