Что такое резистор [подробная статья]

Резистор (от латинского «resisto», что означает "сопротивляюсь") – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. В отличие от активных элементов, пассивные не имеют возможности управлять потоком электронов.

В народе резисторы называют «резюками» или просто «сопротивление». Резисторы отвечают за линейное преобразование силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Резистор является одним из самых популярных компонентов и используется в большинстве электронных устройств.

Содержание статьи

Для чего нужен резистор в электрической цепи

Наглядный пример работы резистора

С помощью резистора в электроцепи ограничивают ток, получая нужную его величину. В соответствии с законом Ома, чем больше сопротивление при стабильном напряжении, тем меньше сила тока.

Закон Ома выражается формулой U = I*R, в которой:

  • U – напряжение, В;
  • I – сила тока, А;
  • R – сопротивление, Ом.

Также резисторы работают как:

  • преобразователи тока в напряжение и наоборот;
  • делители напряжения, это свойство применяется в измерительных аппаратах;
  • элементы для снижения или полного удаления радиопомех.

Основные характеристики резисторов

Параметры, которые нужно учитывать при выборе резистора, зависят от характера схемы, в которой он будет использован. К основным характеристикам относятся:

  • Номинальное сопротивление. Эта величина измеряется в Ом, 1 кОм (1000 Ом), 1 МОм (1000 кОм), 1 ГОм (1000 МОм).
  • Максимальная рассеиваемая мощность - предельная мощность, которую способен рассеивать элемент при долговременном использовании. На схемах номинальную мощность рассеивания указывают только для мощных резюков. Чем выше мощность, тем больше размеры детали.
  • Класс точности. Определяет, на сколько фактическая величина сопротивления может отличаться от заявленной.

При необходимости принимают во внимание предельное рабочее напряжение, избыточный шум, устойчивость к температуре и влаге, коэффициент напряжения. Если деталь планируется установить в аппарат, работающий на высоких и сверхвысоких частотах, учитывают паразитную емкость и паразитную индуктивность. Эти величины должны быть минимальными.

Способ монтажа

По технологии монтажа резисторы разделяют на выводные и SMD.

Выводные резисторы

Радиальный выводной резистор

Аксиальный выводной резистор

Предназначены для монтажа сквозь печатную плату. Выводы могут располагаться аксиально и радиально. Такие детали использовались в старой аудио- и видеоаппаратуре. Сейчас они применяются в простых аппаратах и в тех случаях, когда использование SMD-резисторов по каким-либо причинам невозможно.

Выводные резисторы по конструкции бывают проволочными, металлопленочными и композитными.

Из чего состоит резистор проволочного типа

В проволочных резисторах резистивным компонентом является проволока, намотанная на сердечник. Бифилярная намотка (двумя параллельными проводами, изолированными друг от друга, или обычным двужильным проводом) снижает паразитную индуктивность. К концам обмотки присоединяют выводы из многожильной меди или латунных пластин. Для защиты от влаги, механических повреждений и загрязнений, проволочные резюки покрывают неорганической эмалью, устойчивой к повышенным температурам.

Чем отличается металлопленочный резистор от проволочного

У металлопленочного резистора резистивным элементом является не проволока, а пленка из металлосплава. Резистивные компоненты (проволока или пленка) в резисторе изготавливаются из сплавов с высоким удельным сопротивлением: манганина, константана, нихрома, никелина.

SMD-резисторы

SMD-резисторы (или чип-резисторы) рассчитаны на поверхностный монтаж и выводов не имеют. Эти миниатюрные детали малой толщины изготавливаются прямоугольной или овальной формы. Имеют небольшие контакты, впаянные в поверхность. Их преимущества – экономия места на плате, упрощение и ускорение процесса сборки платы, возможность использования для автоматизированного монтажа.

SMD-резисторы изготавливают по пленочной технологии. Они могут быть тонко- и толстопленочными. Резистивную толстую или тонкую пленку наносят на изоляционную подложку. Подложка выполняет две функции: основания и теплоотводящего компонента.

Из чего делают чип-резисторы

Тонкопленочные элементы, к которым предъявляются особые требования по влагостойкости, изготавливаются из нихрома. При производстве толстопленочных моделей используются диоксид рутения, рутениты свинца и висмута.

Виды резисторов по характеру изменения сопротивления

Резисторы бывают постоянными и переменными. Постоянные имеют два вывода и стабильное сопротивление, отображенное в маркировке. В переменных (регулировочных и подстроечных) резисторах этот параметр меняется в допустимых пределах, в зависимости от рабочего режима.

В переменных резюках три вывода. На схеме указывается номинал между крайними выводами. Значение сопротивления между средним выводом и крайними регулируется путем перемещения скользящего контакта (бегунка) по резистивному слою. При этом сопротивление между средним и одним из крайних выводов возрастает, а между средним и другим крайним выводами – падает. При движении «бегунка» в другую сторону эффект обратный.

Что делают подстроечные резисторы

Они созданы для периодической подстройки, поэтому подвижная система рассчитана на небольшое количество циклов перемещения – до 1000.

Регулировочные резисторы рассчитаны на многократное использование – более 5 тысяч циклов.

Типы резисторов по характеру вольтамперной характеристики

По ВАХ резисторы разделяются на линейные и нелинейные. Сопротивление линейных резюков не зависит от напряжения и тока, а сопротивление нелинейных элементов меняется, в зависимости от этих (или других) величин. Малогабаритные линейные детали типа МЛТ (металлизированные лакированные термостойкие) используются в аппаратуре связи – магнитофонах и радиоприемниках.

Примером нелинейных резисторов может служить обычная осветительная лампочка, чье сопротивление в выключенном состоянии намного меньше, чем в режиме освещения. В фоторезисторах сопротивление меняется под действием света, в терморезисторах – температуры, тензорезисторах – деформации резисторного слоя, магниторезисторах – магнитного поля.

Виды резисторов по назначению

Резисторы по назначению разделяются на два основных типа – общего назначения и специальные. В свою очередь, специальные сопротивления делятся следующим образом:

  • Высокочастотные. Для чего нужны такие резисторы в электроцепях: благодаря низким собственным емкостям и индуктивностям, высокочастотные резисторы могут применяться в схемах, в которых частота достигает сотни мегагерц, они выполняют в них функции балластных или оконечных нагрузок.
  • Высокоомные. Величина сопротивления находится в диапазоне от нескольких десятков МОм до ТОм, величина напряжения небольшая – до 400 В. Высокоомные элементы работают в ненагруженном состоянии, поэтому большая мощность им не нужна. Их мощность рассеивания не превышает 0,5 Вт. Высокоомные резисторы служат для ограничения тока в дозиметрах, приборах ночного видения и других приборах с малыми токами.
  • Прецизионные и сверхпрецизионные. Эти устройства имеют высокий класс точности: допустимое значение сопротивления составляет 1% от номинального и менее. Для сравнения: у обычных резисторов допустимый диапазон составляет 5% и более. Прецизионные устройства используются в основном в приборах измерения высокой точности.

Шумы резисторов и способы их уменьшения

Собственные шумы резистивных элементов состоят из тепловых и токовых шумов. Тепловые шумы, спровоцированные движением электронов в токопроводящем слое, усиливаются при повышении температуры нагрева детали и температуры окружающей среды. При протекании тока генерируются токовые шумы. Токовые шумы, значение которых существенно выше тепловых, в основном характерны для непроволочных резисторов.

Способы борьбы с шумами:

  • Применение в схеме типов резисторов, в которых шумы невелики, благодаря технологии изготовления.
  • Переменные резисторы шумят больше постоянных, поэтому в схеме стараются использовать элементы с переменным сопротивлением минимального номинала или не применять их вообще.
  • Использование резюков с бОльшей мощностью, чем требуется по технологии.
  • Принудительное охлаждение элемента путем установки поблизости вентилятора.

Обозначение резисторов на схеме

Обозначение переменных, подстроечных и нелинейных резисторов на схемах:

Условное обозначение резистора на схеме – прямоугольник размерами 4х10 мм. На схемах значение сопротивления постоянного резюка менее кОма проставляется рядом с его условным обозначением числом без единицы измерения.

При номинале от одного кОм до 999 кОм рядом с числом ставят букву «К», от одного МОм – букву «М». Характеристики резисторов указывают на их поверхности, для чего применяют буквенно-цифровой код или группу цветных полосок.

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом:

  • 25 Ом – 25 R;
  • 25 кОм – 25 K;
  • 25 МОм – 25 M.

Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например:

  • 0,25 Ом – R 25;
  • 0,25 кОм – K 25;
  • 0,25 МОм – M 25.

Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например:

  • 2,5 Ом – 2R5;
  • 2,5 кОм – 2K5;
  • 2,5 МОм – 2M5.

Производители в силу несовершенства производственной технологии не в состоянии на 100% гарантировать соответствие заявленного значения сопротивления фактическому.

Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±5%, ±10%, ±20%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

Допустимая погрешность, ±%

20

10

5

2

1

0,5

0,2

0,1

Буква

Русская

В

С

И

Л

Р

Д

У

Ж

Латинская

M

K

J

G

F

D

C

B

Цветовая маркировка резисторов с проволочными выводами

Для резисторов применяют цветовую кодировку, которая наносится 3, 4, 5, 6 цветовыми кольцами. Если кольца смещены к одному из выводов, то первым (с него и начинается расшифровка кода) считается кольцо, находящееся к выводу ближе всего. Если кольца расположены приблизительно равномерно, то следует помнить, что первое кольцо не делают серебристым или золотистым. В некоторых моделях чтение кода начинают с той стороны, где находятся парные кольца, отдельно стоящее кольцо обычно находится в конце шифра.

Таблица расшифровки цветовых колец

Цвет

Число

Десятичный множитель

Класс точности, %

Температурный коэффициент сопротивления

% отказов

Черный

0

1*100

-

-

-

Коричневый

1

1*101

1

100

1

Красный

2

1*102

2

50

0,1

Оранжевый

3

1*103

-

15

0,01

Желтый

4

1*104

-

25

0,001

Зеленый

5

1*105

0,5

-

-

Синий

6

1*106

0,25

10

-

Фиолетовый

7

1*107

0,1

5

-

Серый

8

1*108

0,05

-

-

Белый

9

1*109

-

1

-

Серебристый

-

1*10-2

10

-

-

Золотой

-

1*10-1

5

-

-

В четырехполосном коде первые две полосы означают два знака номинала, третья полоска – это десятичный множитель, то есть это степень, в которую нужно возвести число, обозначающее номинал. Четвертая полоска указывает класс точности элемента. В пятиполосном шифре третья полоса обозначает знак номинала, четвертая – десятичный множитель, а пятая – класс точности. Если присутствует шестая полоса, то она обозначает температурный коэффициент. Если же это кольцо шире остальных в полтора раза, то оно характеризует процент отказов.

В расшифровке кодов проволочных резисторов помогут удобные онлайн-программы. Тем более имеет смысл к ним обратиться при расшифровке кода SMD-резистора, поскольку существует несколько вариантов маркировок, с которыми самостоятельно разобраться будет очень непросто.

Виды соединения резисторов в электроцепи

Эффективная работа элементов электроцепи с резистором зависит от правильного выбора не только самого сопротивления, но и способа его соединения в цепи, который может быть последовательным, параллельным или смешанным.

Последовательное соединение

Последовательное соединение резисторов

В такой схеме каждый последующий резистор подсоединяется к предыдущему, образуя неразветвленную цепь. Ток в последовательно соединенных «резюках» одинаковый, напряжение разное. Общее сопротивление нескольких последовательно расположенных «резюков» определяется очень просто – суммированием их номиналов.

Формула: Rобщ. = R1 + R2 +…+ Rn

Чем больше элементов в последовательной схеме, тем больше суммарное сопротивление.

Параллельное соединение

Параллельное соединение резисторов

При параллельном соединении резисторы соединяются между собой вводами и выводами. Напряжение на этих элементах одинаково, а ток между ними распределяется. Чем больше ветвей образуется, тем больше вариантов протекания тока и тем меньше общее сопротивление.

Формула: Rобщ. = 1/R1 + 1/R2 +…+ 1/Rn

Смешанное соединение

Смешанное соединение резисторов

При таком способе варианты соединения элементов комбинируют. Сопротивление каждого участка с определенным типом соединения рассчитывается по указанным выше правилам.

Соединение нескольких резисторов в одной схеме

Если у вас под рукой не оказалось сопротивления нужного номинала, то можно его получить при помощи правильного соединения нескольких резюков. Так, если вам нужно сопротивление 100 кОм, а есть две резистивные детали по 50 кОм, то их можно соединить последовательно и получить нужный результат. Сопротивление в 100 кОм можно получить параллельным соединением элементов по 200 кОм.

Видео: что такое резистор и как он работает


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Применение резисторов в электрических цепях: работа резистора

Резистор – самый простой пассивный элемент. Его функциональная обязанность заключается в ограничении тока в электроцепи. Некогда их называли сопротивлениями, что является их физическим свойством, однако, чтобы не возникало путаницы, было принято решение переименовать их в резисторы. Если рассматривать такое свойство, как сопротивление, то им обладают все проводники. В этой статье ознакомимся с тем, что такое резистор, и каковы его особенности.

Внешний вид

Отличительные черты резистора

Если отталкиваться от вопроса, как образовалось слово, то от английского «resist». Переводя на русский язык, это звучит, как сопротивляться, противостоять. В электроцепи протекает ток, который испытывает внутренние противодействия. Для определения величины сопротивления тока необходимо обращать внимание на разные наружные факторы и свойства проводника.

Компактный элемент

Токовую характеристику измеряют в Омах. Также следует отталкиваться от напряжения и силы тока. Например, если сопротивление проводного элемента 1 Ом, ток также 1 Ампер, то каждый конец проводника будет иметь напряжение в 1 Вольт. Таким образом, вводя и изменяя величину сопротивления, открывается контроль и регулировка всех остальных параметров. Расчет может быть самостоятельным, что немаловажно.

Обратите внимание! Сейчас наблюдается широкое применение резисторов в различных отраслях науки. Кроме того, деталь широко распространена – используется при производстве плат и электросхем.

Теперь разберемся, для чего необходимо их использование. Основная функция резистора – контролировать и ограничивать перемещения тока. В некоторых случаях при помощи этой детали делят напряжение в сети. Математическое представление позволяет разобраться с принципом работы. Здесь любая деталь, находящаяся в цепи, зависит от того, какое в ней сформировалось напряжение. Для описания зависимости используется закон Ома, а деталь рассматривается как резистор.

В нормальных условиях резистор рассеивает тепло. По мнению специалистов, данный элемент актуален для тех электрических цепей, где требуется рассеивание нужной мощности. Однако необходимо быть внимательным, так как повышенная температура прибора может негативно сказываться на близлежащих элементах. Отталкиваясь от теорий, специалисты рассчитывают напряжение, сопротивление и показатель тока.

Мощность резистора с номинальным характером, как правило, указывается в таблице комплектации. Применяется стандартный показатель мощности – 0.25 и 0.125 Ватт. Если схема создается с применением более мощного резистора, это фиксируется в предварительном списке.

Обратите внимание! В составе многих резисторов есть серебро, но для сборки особых элементов могут использоваться золото, платина, палладий, рутений и тантал.

Как классифицируется элемент

Основные различия

То, что такое резистор, понятно, но необходимо знать, что существует несколько технологий их изготовления, как и материалов, используемых для этого. Это напрямую влияет на свойства и то, насколько отклонено их сопротивление от номинала, обозначаемого на корпусе. Резисторы бывают:

  • Проволочными. Для их производства используют высокоомную проволоку из металла (особый сплав, имеющий высокое удельное сопротивление). Особенность подобных резисторов заключается в высокой емкости и показателе индуктивности. При нагревании элемента увеличивается его сопротивление, так как под влиянием температуры резистор становится более длинным и широким. Несмотря на это, проволочными резисторами пользуются редко, в основном в тех ситуациях, когда нужна высокая мощность;
  • Полупроводниковые изделия. По сравнению с металлами, данный вид материалов имеет более высокое удельное сопротивление. Поэтому, чтобы создать элемент, нужно намного меньше полупроводника. Также не требуется делать намотку, так как она имеет вид обычной пластинки с определенным показателем сопротивления.

Есть и прочие параметры, используемые для классификации элемента:

  • Точность маркировки: 10%, 5%, 1% и так далее;
  • Максимально допустимый показатель рассеиваемой мощности: от 0.1 до 2 Вт и более.

Отдельно стоит отметить переменные и подстроечные элементы. Резисторы такого вида – это изделия в виде пластинки полупроводника или обмотка из высокоомного провода, имеющая отводы. Помимо этого, предусматривается особый контакт, прикасающийся к полупроводнику или проводу. Используя специальную ручку, изменяется место соприкосновения. Переменные резисторы применяются для сборки схем, которые позволяют механическим путем регулировать громкость, уровень сигнала, тока или напряжения. Особенность переменных элементов – в высокой надежности при постоянных регулировках. Что касается подстроечных, они работают, когда необходимы редкие регулировки с установленным сопротивлением.

Такой резистивный элемент также принято маркировать цветом. Следует понимать, что резистор выполняется круглой формы, процедура его производства полностью автоматизирована. Поэтому иногда бывает, что элементы устанавливаются на монтажных платах надписью вниз. Для определения номинала в таких ситуациях используется маркировка при помощи цветных полосок:

  • 20% точности – 3 полоски;
  • 10%, 5% – 4 полоски;
  • ниже 5% – 5 или 6 полосок.

Состав резистивного слоя также позволяет классифицировать виды сопротивлений, которые могут быть:

  • Углеродистыми;
  • Металлопленочными;
  • Металлодиэлектрическими;
  • Металлоокисными;
  • Полупроводниковыми.

Чаще всего из этого списка используются первые два типа.

Где находят применение

Некоторое время назад люди задавались вопросом, что такое резистор. Сейчас данный элемент находит все более частое применение, начиная низковольтными карманными устройствами и заканчивая высоковольтными промышленными агрегатами. Речь идет о различных бытовых приборах, техническом и измерительном оборудовании, автоматических системах, высокочастотных линиях, волноводах, радио,- и видеоаппаратуре, цепях питания, робототехнике и многом другом.

Элемент на плате

На данный момент встречаются схемы, где сопротивление используется в единичном порядке, а иногда устанавливается цельная конструкция, в которую входит немалое количество элементов.

Интересно. Резисторы еще долго будут использоваться при построении электрических схем. Это благодаря тому, что данное микроустройство доступное, простое в эксплуатации, малогабаритное и имеет высокий показатель КПД.

Когда начали появляться микроконтроллеры, у современной техники появилось больше функций, и ее начали производить более компактных размеров. Благодаря таким элементам, упрощаются электрические схемы, а устройства потребляют меньше тока, в результате миниатюрной стала сама элементная база.

Резистор – что это такое? С первого взгляда, кажется, что этой простой элемент, просто кусок материала, который сопротивляется электрическому току. Но не все так просто, так как в формировании данного элемента играют роль множество параметров, которые необходимо учитывать при составлении электрической схемы.

Видео

Оцените статью:

Из чего состоит резистор и принцип его работы в электрической цепи

Чайники, лампы накаливания, электрооборудование машины и многие другие электроприборы содержат резисторы. Они настолько видоизменились, что без знания отличительных признаков их порой трудно определить. В справочниках дается определение: резистор — это элемент с заданным постоянным или переменным сопротивлением. На практике — это множество элементов, которые используются в самых неожиданных конструкциях. Чтобы понять из чего состоит резистор, необходимо узнать, из какого материала он изготавливается.

Устройство резистора изнутри

Самый простой резистор — это реостат. На каркас наматывается проволока с большим сопротивлением и подключается к источнику питания. Исходя из этого можно сделать вывод: первое требование для этого элемента — высокоомный проводник. Для производства этого элемента используют:

  • проволоку;
  • металлическую пленку, металлическую фольгу;
  • композитный материал;
  • полупроводник.

Проволочные сопротивления просты в изготовлении, способны рассеивать максимальную мощность, но имеют существенный недостаток: у них самая большая индуктивность. Диаметр проволоки колеблется от нескольких микрон до нескольких миллиметров.

Металлическую фольгу из высокоомного материала наматывают на каркас. При необходимости увеличить сопротивление ее разрезают на дорожку, тем самым увеличивая длину, и соответственно, сопротивление. Металлопленочный резистор получают напылением металла на основу.

В качестве композитного материала используют графит с органическими или неорганическими добавками. Резистор может полностью состоять из такого материала или из дорожки, на которую нанесен этот материал.

С началом производства микросхем появились новые резисторы, которые называются интегральные. Производство выполняется на молекулярном уровне. На высоколегированный полупроводник напыляют тонкий слой высокоомного металла, что и выполняет функцию резистора.

Разделение по видам

Поскольку сопротивление — одна из самых используемых форм деталей, то и применение его очень разнообразно. В зависимости от назначения резистора его можно разделить на три категории:

  • постоянные;
  • подстроечные;
  • регулирующие.

Первая категория — постоянные резисторы — имеют заданное сопротивление и больше остальных используются в электрических схемах. Тем не менее сопротивление все равно зависит от внешних факторов. По этому признаку их квалифицируют на следующие виды:

  • линейные;
  • нелинейные.

Линейные названы так, потому что их сопротивление меняется плавно, то есть линейно, в зависимости от внешнего влияния. У нелинейных такой плавности нет. Например, если измерить сопротивление лампы накаливания в холодном состоянии, то оно будет одно, а в горячем — совсем другое, причем в 10—15 раз больше.

Если существует такое многообразие, то возникает закономерный вопрос — как понять где резистор? На самом деле резистор может выглядеть как круг, трубка или квадрат. Они выпускаются различных форм, размеров, окрасок. Порой чтобы определить, что это резистор, необходимо посмотреть электрическую принципиальную схему.

Вторая категория — подстроечные. Имеют регулирующий механизм, который плавно меняет сопротивление. Используется для точной настройки аппаратуры.

Следующая категория — регулировочные. Название здесь говорит само за себя. Они предназначены для регулировок, а значит, должны менять свое сопротивление. В отличие от постоянных, у которых два вывода, у этих имеется три вывода. Два из них подключаются к самому резистору, а третий — к подвижному контакту, который соединен с вращающимся элементом. Если подключить питание к двум выводам, то на подвижном контакте будет другое напряжение, которое будет отличаться от напряжения на выводах этого элемента.

Если подключить регулировочный (переменный) резистор последовательно с батарейкой, соединить лампочку одним выводом с минусовой клеммой батарейки, а другой с выводом подвижного контакта, то при вращении рукоятки переменного резистора будет заметно, как меняется яркость лампочки. Почему такое происходит можно понять, если разобраться что делает резистор.

Использование в электрической схеме

Яркость лампочки зависит от тока, протекающего по нити накаливания — чем больше ток, тем ярче горит лампочка. По закону Ома ток можно высчитать разделив напряжение на сопротивление, значит, чем меньше сопротивление, тем больше ток. На практике работать это будет следующим образом.

Допустим, лампочка рассчитана на напряжение в 9 В, имеет сопротивление 70 Ом (в рабочем, горячем состоянии), батарея на 9 в и переменное сопротивление 100 Ом. Для нормальной работы ток, проходящий через лампочку, должен быть примерно 0,13 А (напряжение батареи 9 В делится на сопротивление лампочки 70 Ом). В эту цепь последовательно подсоединяется переменный резистор в 100 Ом, ток цепи составит примерно 0,05 А (напряжение батареи 9 В делится на общее сопротивление 170 Ом), — это примерно треть от требуемого тока и лампочка, следовательно, не будет гореть.

В этом случае резистор помогает плавно гасить свет. Подобный принцип используется, например, в кинотеатрах. Если батарея на 9 В, а лампочка рассчитана на 2,5 В, то для ее нормальной работы необходим делитель или гаситель напряжения. В чем суть? В цепи необходимо создать нормальный для лампочки ток.

Если используется гаситель, то к источнику тока последовательно подключаются 2 или более резистора и лампочка. Общее сопротивление выбирается с таким расчетом, чтобы ток, протекающий по цепи, соответствовал номинальному току лампочки. Допустим, имеются: источник постоянного тока 9 В, лампочка напряжением 2,5 В и номинальным током 0,12 А.

Рассчитывается сопротивление лампочки, для этого напряжение делится на ток и получается примерно 20,8 Ом. Чтобы по цепи шел ток в 0,12 А, рассчитывается общее сопротивление: 9 В делённое на 0,12 А дает 75 Ом. Вычитается сопротивление лампочки и получится 54,2 Ом — такое сопротивление необходимо добавить к лампочке.

Если используется делитель, то тогда берутся два и более резистора и подключаются последовательно источнику питания. Параллельно какой-то части делителя подключается нагрузка, получается схема со смешанным подключением: источник — часть делителя — параллельно подключенные часть делителя и нагрузка — источник тока. Это только один вариант, на самом деле схем подключения множество, но всегда идет смешанное подключение.

Далее делается расчет нужного сопротивления. При параллельном подключении ток идет по двум цепям, значит, на нагрузке его будет меньше (подключенный последовательно резистор ограничивает ток). Для нормальной работы нагрузки высчитываются все токи, проходящие по делителю, а затем подбирается ограничивающий.

При последовательном подключении, чтобы отключить лампочку — нужно отключить питание, а при использовании делителя достаточно отключить цепь лампочки. Если необходимо к источнику подключить несколько нагрузок с разным напряжением, то без делителя (его еще называют делитель напряжения) не обойтись.

Области применения

Кроме своего обычного назначения — оказывать влияние на ток и напряжение, резисторы при использовании различных материалов приобретают совершенно другие свойства и название. Зачем они нужны, видно из следующего списка:

  • зависит от напряжения, — это варистор;
  • от температуры — терморезистор, термистор;
  • от освещенности — фоторезистор;
  • от деформации — тензорезистор;
  • от действия магнитного поля — магниторезистор;
  • разрабатывается новый, называется мемристор, сопротивление зависит от количества, проходящего через него заряда.

Варисторы чаще всего используют в качестве защиты от перенапряжения. В виде датчиков температуры используют терморезисторы. Если необходимо автоматизировать включение уличного освещения, то без фоторезистора это будет сделать сложно. Остальные указанные приборы используются в узкой специализации.

Обозначение на схеме

На электрической принципиальной схеме все резисторы обозначаются прямоугольником. Рядом ставится буква R и число, указывающее сопротивление. Если это постоянный, то внутри прямоугольника могут стоять римские цифры, соответствующие мощности этого элемента в ваттах. При мощности менее 1 Вт применяются следующие условные обозначения:

  • одна продольная линия внутри прямоугольника указывает на мощность в 0,5 Вт;
  • одна косая линия говорит о мощности в 0,25 Вт;
  • две косых — 0,125 Вт;
  • три косых — 0,05 Вт.

Для того чтобы можно было отличать один прибор от другого, например, варистор от термистора также используются условные обозначения:

  • постоянный резистор обозначается только прямоугольником;
  • регулировочный — стрелка перечеркивает прямоугольник, центральный вывод подключается к одному из выводов резистора;
  • переменный — к прямоугольнику сверху под прямым углом подходит стрелка, к ней подключаются другие приборы;
  • подстроечный — на прямоугольник сверху ложится буква «т», к этому выводу подключаются другие приборы;
  • подстроечный, как реостат, центральный вывод соединен с одним из выводов прибора — прямоугольник перечеркивает косая буква «т»;
  • термистор (терморезистор) — на прямоугольник под наклоном ложится хоккейная клюшка;
  • варистор — обозначается как термистор, но над рабочей поверхностью клюшки ставится буква U;
  • фоторезистор — сверху к прямоугольнику подходят две наклонные стрелки.

Виды маркировок

На больших постоянных резисторах в сокращенной форме пишутся мощность, сопротивление и допуск (на сколько процентов может отклоняться указанная величина). Детали малого размера имеют цветовую, буквенную или цифровую маркировку, причем буквы и цифры могут дополнять друг друга. Каждый производитель сам выбирает способ маркировки.

Что такое резистор | Виды, типы, как измерить сопротивление

Что такое резистор

Резистор – это самый распространенный радиоэлемент, который используется в электронике. Я могу со 100% уверенностью сказать, что абсолютно на любой плате какого-либо устройства вы найдете хотя бы один резистор. Резистор имеет важное свойство – он обладает активным сопротивлением электрическому току. Существует также и реактивное сопротивление. Подробнее про реактивное и активное сопротивление.

Виды резисторов

Существует множество видов резисторов, которые используются в радио-электронной промышленности. Давайте разберем основные из них.

Постоянные резисторы

Постоянное резисторы выглядят примерно вот так:

Слева мы видим большой зеленый резистор, который рассеивает очень большую мощность. Справа –  маленький крохотный SMD резистор, который рассеивает очень маленькую мощность, но при этом отлично выполняет свою функцию. Про то, как определить сопротивление резистора, можно прочитать в статье маркировка резисторов.

Вот так выглядит  постоянный резистор на электрических схемах:

Наше отечественное изображение резистора изображают прямоугольником (слева), а заморский вариант (справа), или как говорят – буржуйский, используется в иностранных радиосхемах.

Вот так маркируются мощности на советских резисторах:

Далее мощность маркируется с помощью римских цифр. V – 5 Ватт, X – 10 Ватт, L  -50 Ватт и тд.

Какие еще бывают виды резисторов? Давайте рассмотрим самые распространенные:

20 ваттный стекловидный с проволочными выводами, 20 ваттный с монтажными лепестками,30 ваттный в стекловидной эмали, 5 ваттный и 20 ваттный с монтажными лепестками

1, 3, 5 ваттные керамические; 5,10,25, 50 ваттные с кондуктивным теплообменом

2, 1, 0. 5, 0.25, 0.125 ваттные углеродной структуры;  SMD резисторы типоразмеров 2010, 1206, 0805, 0603,0402; резисторная SMD сборка, 6,8,10 выводные резисторные сборки для сквозного монтажа, резистор  в DIP корпусе









Переменные резисторы

Переменные резисторы выглядят так:

На схемах обозначаются так:

Соответственно отечественный и зарубежный вариант.

А вот  и их цоколевка (расположение выводов):

Переменный резистор, который управляет напряжением называется потенциометром, а который управляет силой  тока – реостатом. Здесь заложен принцип делителя напряжения и делителя тока соответственно. Различие между потенциометром и реостатом в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединяется средний и крайний выводы.

[quads id=1]

Переменные резисторы, у которых сопротивление можно менять только при помощи отвертки или шестигранного ключика, называются подстроечными переменными резисторами. У них есть специальные пазы для регулировки сопротивления (отмечены красной рамкой):

А вот  так  обозначаются подстроечные резисторы и их схемы включения в режиме реостата и потенциометра.

Термисторы

Термисторы – это резисторы на основе полупроводниковых материалов. Их сопротивление резко зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – тепловой коэффициент сопротивления. Грубо говоря, этот коэффициент показывает на сколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть как отрицательный, так и положительный.  Если ТКС отрицательный, то такой термистор называют термистором, а если ТКС положительный, то такой термистор называют позистором.  У термисторов  при увеличении температуры окружающей среды сопротивление падает. У позисторов с увеличением температуры окружающей среды  растет и сопротивление.

Так как термисторы обладают отрицательным коэффициентом (NTC — Negative Temperature Coefficient — отрицательный ТКС), а позисторы положительным коэффициентом (РТС — Positive Temperature Coefficient — положительный ТКС), то и на схемах они будут обозначаться соответствующим образом.

Варисторы

Есть также особый класс резисторов, которые резко изменяют свое сопротивление при увеличении напряжения –  это варисторы.

Это свойство варисторов широко используют от защиты перенапряжений в цепи, а  также от импульсных скачков напряжения. Допустим  у нас “скакануло” напряжение. Все это дело “чухнул” варистор и сразу же резко изменил сопротивление в меньшую сторону. Так как сопротивление варистора стало очень маленьким, то весь электрический ток сразу же начнет протекать через него, тем самым защищая основную цепь радиоэлектронного устройства. При этом варистор берет всю мощность импульса на себя и очень часто платит за это своей жизнью, то его выгорает наглухо

На схемах варисторы обозначаются вот таким образом:

Фоторезисторы

Большой популярностью также пользуются фоторезисторы. Они изменяют свое сопротивление, если на них посветить. В этих целях можно применять как солнечный свет, так и искусственный, например, от фонарика.

На схемах они обозначаются вот таким образом:

Тензорезисторы

Принцип действия их работы основан на растяжении тонких печатных проводников. При растяжении они становятся еще тоньше. Это все равно, что вытягивать жевательную резинку. Чем больше вы ее вытягиваете, тем тоньше она становится. А как вы знаете, чем тоньше проводник, тем бОльшим сопротивлением он обладает.

На схемах тензорезистор выглядит вот так:

Вот анимация работы тензорезистора, позаимствованная с Википедии.

Ну и как вы догадались, тензорезисторы используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление, либо сила.

Как измерить сопротивление резистора

Любой резистор обладает сопротивлением. Кто не в курсе, что такое сопротивление и как оно измеряется, в срочном порядке читаем эту статью. Сопротивление измеряется в Омах. Но как же нам узнать сопротивление резистора? Есть прямой и косвенный методы.

Прямой метод он самый простой. Нам нужно взять мультиметр и просто замерять сопротивление резистора. Давайте рассмотрим, как все это выглядит. Я беру мультиметр, выставляю крутилку на измерение сопротивления и цепляюсь к выводам резистора.

измерение сопротивления

Резистор я брал на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда существует некая погрешность.

Косвенный метод измерения заключается в том, что мы будем рассчитывать сопротивление резистора через закон Ома.

формула сопротивления через закон Ома

Поэтому, чтобы узнать сопротивление резистора, нам надо напряжение на концах резистора поделить на силу тока, которая течет через резистор. Все довольно просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она источает свет. Думаю, некоторые из вас в курсе, что сопротивление холодной вольфрамовой нити и раскаленной – это абсолютно разные сопротивления. Я ведь не смогу измерить мультиметром в режиме измерения сопротивления раскаленную вольфрамовую нить лампы накаливания, так ведь? Поэтому, нам как нельзя кстати подойдет эта формула

Давайте же узнаем это на опыте. У меня есть лабораторный блок питания, который показывает сразу напряжение и силу тока, которая течет через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе и подключаю ее к клеммам блока питания.

лампа накаливания потребление тока

Итак, получается, что на выводах лампы сейчас напряжение 12 Вольт, а ток, который течет в цепи, а следовательно и через лампу  0,71 Ампер.

Получаем, что сопротивление раскаленной нити лампы в данном случае составляет

Последовательное и параллельное соединение резисторов

Все вышеописанные резисторы можно соединять параллельно или последовательно. При параллельном соединении выводы резисторов соединятся в общих точках.

В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками А и В (RAB) и есть то самое R общее:

При последовательном соединении номиналы резисторов просто тупо суммируются

В этом случае

Хорошее видео по теме





Похожие статьи по теме “резисторы”

Маркировка резисторов

Фоторезистор

RC цепь

Активное и реактивное сопротивление

Что такое сопротивление

Закон Ома

Принцип работы резистора, что такое резистор и как он работает

Что такое резистор? Это элемент электрической сети, который ограничивает ток. Резистор - английское слово. В переводе на русский означает сопротивление.

Обозначение резистора на схеме

На рисунке показано простейшее обозначение резистора на электрической схеме. Справа в углу показаны реальные резисторы. Как видим, схематичное изображение сопротивления похоже на его реальную форму.

Изучение электротехники, радиодела начинается с закона Ома для участка цепи:

I = U/R, где

I – сила тока,

U – Напряжение,

R – Сопротивление.

Если по резистору течет ток силой 1 А, а напряжение на его концах равно 1 В, то говорят, что сопротивление равно 1 Ом.

Закон Ома для участка цепи

В нижней формуле на рисунке показана зависимость сопротивления от удельного сопротивления - ρ, физических размеров резистора (L- протяженность в см, S – площадь поперечного сечения в см2). Как видим, чем длиннее проводник (резистор), тем больше его сопротивление. Чем больше S, тем меньше R. Надо отметить, что любой проводник имеет сопротивление.

Виды резисторов

Резисторы бывают трех видов:

  1. Постоянные – величина сопротивления у которых не меняется. Надо отметить, что небольшие изменения все-таки происходят из-за изменения температуры. Но эти изменения не существенны, так как не влияют на работу цепи.
  2. Переменные – их сопротивление меняется в определенных пределах. Например, реостаты. Когда мы вращаем ручку радиоприемника для изменения звука или перемещаем ползунок, мы меняем сопротивление цепи.
  3. Подстроечные - меняют величину при помощи винта. Делается это редко, для получения нужных параметров цепи.

Принцип работы резистора простым языком

Все электронные приборы состоят из радиодеталей, которые делятся на два больших типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый сигнал на входе управляет мощным на выходе. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы именовали сопротивлениями. В наши дни эти детали называют резисторами. Сделано это потому, что все детали, применяемые в электронике, обладают сопротивлением. Чтобы не путаться, активные сопротивления назвали резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента по которому течет ток. К тому же теряется электрическая мощность. Сопротивление резистора является полезным. Он нагревается и выделяет тепло. На этом принципе работают нагревательные печки и лампы, применяемые в быту.

Принцип работы переменного резистора

Схема потенциометра

Поворотом ручки меняется длина резистора, и как результат сила тока. На рисунке показан переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 меняется от 0 до максимума, в зависимости от положения ручки. Такая же картина между концами 2 и 3, но наоборот. То есть если сопротивление 1 – 3 растет, 2 – 3 уменьшается. Когда переменный резистор имеет два конца – имеем реостат.

На рисунке показан поворотный переменный резистор. Бывают также ползунковые, где движок перемещается по прямой. Поворотом ручки сопротивление меняется от нуля до максимума. Потенциометры широко применяются в аудиоаппаратуре.

Потенциометр

Потенциометры утапливают в цилиндрические и параллелепипедные корпуса. Внутри корпуса имеется резистивный элемент подковообразной формы. По оси детали выходит металлическая ручка, поворотом которой меняется положение токосъемника, который расположен на противоположном конце.

Пластина токосъемника надежно прижата к резистивному элементу, за счет упругой силы. Ее изготавливают из стали или из бронзы. Напряжение подается на крайние концы потенциометра. За счет вращения ручки, токосъемник скользит по резистивному элементу, меняя напряжение между крайними и средним концами.

На рисунке показан проволочный потенциометр, у которого резистивный слой изготовлен из проволоки. Провод с высоким сопротивлением наматывается на подковообразный каркас. Затем контактная поверхность кольца шлифуется и полируется. Это делается для обеспечения надежности соединения ползунка с проводящим слоем.

Изготавливают также непроволочные потенциометры. В них резистивный слой нанесен на кольцеобразную или прямоугольную основу из изоляционного материала.

Принцип работы подстроечного резистора

После монтажа деталей электронного прибора, обычно его характеристики отличаются от номинальных. Для доводки показателей прибора применяют подстроечные резисторы. В принципе это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно отличаются от переменных резисторов. У них нет ручек, вращая которые изменяются. Вместо них отверстия под отвертку шлицевую или прямую.

Подстроечный резистор с крестовиковым шлицом

В процессе работы прибора, через некоторое время, его параметры меняются. Для привидения их к номиналу применяют подстроечные резисторы.

По типу перемещения ползунка бывают подстроечные резисторы с перемещением по прямой и с перемещением по окружности.

Для точной настройки параметров электронного прибора используют подстроечные резисторы с большим числом оборотов. В них изменение сопротивления от минимума до максимума осуществляется за несколько оборотов или даже за десятки оборотов подстроечного вала. В этих резисторах перемещение контакта происходит при помощи червячной передачи.

Принцип работы резистора печки автомобиля

Схема отопителя автомобиля

У обычной ВАЗовской печки четыре скорости. Как видим из рисунка скорость вращения мотора печки зависит от резисторов. Переключатель резисторов является переключателем скоростей отопителя. Для того, чтобы воздух, поступаемый в салон из печки был бы теплым, двигатель должен быть прогрет. Часто водители включают печку для охлаждения двигателя, в случае его перегрева.

Если не нужно нагревать салон автомобиля (в теплое время), то воздух нагнетается в салон напрямую, минуя радиатор печки, через фильтр отопителя. Для этого есть специальная заслонка, которая переключается из салона автомобиля водителем.

Зная схему подключения резистора печки, можно легко заменить это сопротивление, в случае выхода его из строя. Сделать это можно самостоятельно, а не платить большие деньги в автосервисе.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 6 чел.
Средний рейтинг: 4.5 из 5.

Роли и функции резисторов в электронике. | Робототехника

Теме резисторов я периодически уделяю время и при этом постоянно использую разные аспекты. Сегодня хочу поделиться ролями резисторов.

Для того, чтобы лучше понимать работу резисторов, я часто привожу аналогию сопротивления с диаметром трубы. Кому-то это кажется смешным и глупым, но так, на мой взгляд, легче понять разнообразие и роль резисторов в системе.

Как вы знаете, характеристики труб бывают абсолютно разные:

Материал изготовления: пластик(несколько видов), металл (медь, сталь, нержавейка), резина (обычная, армированная), стекло(обычное, жаростойкое).

Диаметр трубы: от нескольких микрон (форсунки для подачи под высоким давлением) до нескольких десятков метров - каналы для дренажа сточных вод с улиц города.

В тот момент, когда я описывал трубки и трубы, думаю, вы уже осознали, сколько их вариантов, а еще не затронуты несколько других характеристик.

Теперь же переходим к сопротивлениям.

Роль сопротивления в каждой схеме индивидуальная.

1. В простых схемах основная роль - это ограничение тока.

В данном случае основной элемент у нас - светодиод, который будет светить при токе 10-30 ма. Падение напряжения на светодиоде 3 вольта, а источник напряжения 30 вольт. Как подобрать резистор, чтобы диод не перегорел и светил? Можно предложить несколько вариантов. Но мы рассчитаем через ток. В будущем вернемся к подобным расчетам, и вы поймёте, почему через ток проще.

Первоначально рассмотрим характеристики светодиода:

обратите внимание на столбец с током

обратите внимание на столбец с током

Расчет по току. Чтобы ток в цепи был 20 мА, можно поделить 30 вольт на ток 0.02. Получим номинал 1500 Ом или 1.5 кОм. Но есть маленький нюанс: на резисторе у нас будет не ровно 30 вольт, а за минусом напряжения на светодиоде. Таким образом, ток будет чуть меньше, но мы еще не выбрали сопротивление.

В нашем случае подойдет обычное углеродистое.

справочные данные по резистору

справочные данные по резистору

Так как нам важен факт свечения и не более, то подойдет сопротивление с погрешностью в 10%. Тут мы подходим к еще одному моменту. Так же как и с трубами, резисторы бывают стандартных номиналов. Вы не найдете диаметра трубы со значением Пи, так же как и стандартных резисторов с таким номиналом. Поэтому подберем ближайший по номиналу резистор по таблице:

Как видим, такой номинал есть с допуском в 5%. Что значит допуск? Значит, что он будет не ровно 1500 Ом, а в пределах от 1425 до 1575 Ом. Подобранный резистор мы берем и измеряем его значение с помощью мультиметра. Предположим, получилось 1453 Ом. Тогда ток в цепи будет 30 В - 3В (напряжение на светодиоде) = 27 В. Далее 27 В делим на 1453 Ом. Получим результат 0.018558 А. Что достаточно близко к 0.02 А. Отмечу еще такую деталь, что при свечении светодиод будет греться, значит характеристики его "поплывут," и ток будет чуть больше. В итоге, при нормальной работе он может быть даже больше чем 0.02 А.

Самое главное, что мы еще не сделали, это не рассчитали рассеиваемую мощность на сопротивлении. Как это сделать: надо U*I = 27*0.025(Берем небольшой запас). Получим мощность 0.675 Вт.

Вот тут небольшой просчет, так как мы в справочнике выбрали сопротивление с мощностью в 0.125 Вт. Получается, что после нескольких минут работы резистор перегреется и выйдет из строя. Значит, надо найти новую модель с номиналом в 1500 Ом и мощностью рассеивания 0.675 Вт.

Есть еще вариант, это уменьшить ток в два раза и снова пройти по этому пути расчета сопротивления. Пусть ток будет в 10 мА (некоторые светодиоды, особенно красные, отлично светят и при таком токе). Тогда мощность будет 27* 0.015 (опять с запасом) = 0.405 Вт. Как видим, мощность получается чуть меньше, но мы можем взять сопротивление из нашей таблицы с номиналом в 0.5 Вт.

Итак, по первому пункту, мы просто подобрали сопротивления для ограничения тока в цепи с постоянным напряжением. В других схемах таких деталей еще больше. Но мы идем дальше.

2. Делитель напряжения. С помощью двух или более резисторов мы можем задавать нужное нам напряжение или стабилизировать его. Подробнее об этом я писал в статье "делитель напряжения".

3. Элемент стабилизации входного сигнала. Часто можно услышать: "поставьте сопротивление подтяжки". В данном случае - сопротивление будет иметь большое значение, но поможет стабилизировать входной сигнал, убирая наводки. Тема разбирается отдельно, но параметры указаны обычно в сопроводительной документации.

4. Элемент обратной связи. В таких случаях сопротивление несет очень важную роль и является элементом регулирующей цепи. Так, если на выходе слишком больше напряжение, то через сопротивление ОС (обратной связи) мы будем "поджимать" мощность, ослабляя сигнал. Причем, обратная связь может быть как по току, так и по напряжению.

5. RC- цепи. До этого мы проходили условно статические процессы, то есть схемы, не имеющие явных переходных процессов. RC - это элементы переходных процессов. То есть сопротивление - прямой участник переходного, то есть динамического, процесса.

пример интегрирующей цепи.

пример интегрирующей цепи.

может быть такое сочетание:

В данных случаях сопротивления подбираются совсем по другим принципам. На базе этих цепей уже строятся различные частотные фильтры и усилительные каскады. И расчет сопротивления происходит по другим принципам.

Пример расчетов таких цепей:

Я бы сказал так: вся соль работы резисторов и начинается в цепях регулирования.

Есть ещё схемы измерения, там сопротивлениям тоже отводятся свои роли.

Подведем итог. Установка сопротивления в заданную точку схемы может нести абсолютно разные функции, и расчет сопротивления исходит из того, какие функции на него возложены. На примере банального ограничения тока мы видим, что каждый подбор и расчет требует понимания и степенного подхода. Прежде чем переходить к динамическим процессом, стоит сперва отлично знать статические процессы. Что мы с вами и изучаем.

--------------------------------------------------------

Если Вам понравилась публикация, то ставьте "понравилось" и подписывайтесь на канал.

ГИД по электронике.

Предыдущая статья.

А так же подписывайтесь в группу 🔹 Вконтакте и 🔹 Телеграм-канал.

Резистор, для чего он нужен, где применяется в автомобилях

Сегодня мы поговорим про резистор, как основной элемент любой электрической цепи автомобиля. Для чего он нужен, какие бывают резисторы, принципы их работы, какие подходят для той или иной электрической цепи.

Эти знания могут пригодиться при ремонте автомобиля.

Три основные составляющие электрического тока

Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.

Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.

Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.

Основным элементом для создания сопротивления является резистор. Данный элемент относится к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получится. А в любом автомобиле электрических цепей предостаточно.

Назначение

Основное назначение резистора – создание сопротивления для возможности контроля и регулировки силы тока и сопротивления. По сути, он является своеобразным фильтром, позволяющим на выходе из него получить электроэнергию с определенными параметрами.

Обеспечивает он все это за счет удержания тока, деления и уменьшения напряжения.

Основным параметром резистора является сопротивление, которое он создает в цепи, и измеряется оно в Омах.

Резисторы в электрической цепи автомобиля.

Именно благодаря своей функции этот элемент так часто используется в автомобилях. Ниже мы рассмотрим одни из основных составляющих авто, где используется резистор и какую конкретно функцию он там выполняет.

Система охлаждения

Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.

Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.

Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.

Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.

То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.

В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.

Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.

Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.

В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.

Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.

Система зажигания

Второй элемент автомобиля, где можно встретить резистор – это свечи зажигания. Но далеко не все свечи оснащены им.

В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.

Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.

Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.

Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.

Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.

Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.

Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.

Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут.

При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.

То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.

Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.

Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.

Читайте также:

Система обогрева салона

Еще один элемент в конструкции автомобиля, где используется резистор – система отопления салона, а точнее, – управление работой электродвигателя печки.

В любом автомобиле используется переменный резистор для изменения скорости работы электромотора обогревателя.

В нем при помощи вращающегося элемента обеспечивается возможность изменения значения сопротивления.

При включении электродвигателя на 1-ю скорость вращения, резистор обеспечивает максимальное сопротивление, при переключении на 2-ю – оно уменьшается, а при переходе на 3-ю скорость — практически полностью убирается.



Осветительные приборы

В последнее время резисторы стали использоваться вместе со светодиодными лампами. Данный вид ламп все больше начал применяться на авто.

Но далеко не все машины пока идут с завода, укомплектованные светодиодными осветительными приборами, а вот отдельно их купить и установить вместо штатных ламп накаливания тех же поворотников или стоп-сигналов вполне можно и многие так делают.

Но здесь возникает проблема, которая обязывает использовать резисторы.

Дело в том, что потребление электроэнергии этими лампами очень малое, из-за чего электронный блок расценивает работу светодиодов как неисправность штатной лампы.

Чтобы исправить ситуацию, используются резисторы, создающие нагрузку на линии проводки, запитывающей те осветительные приборы, в которых установлены светодиодные лампы.

В результате ЭБУ воспринимает сопротивление элемента, как работу лампы накаливания, поэтому кода ошибки не возникает.

Интересно, что при использовании таких обманок основное достоинство светодиодных ламп – малое потребление энергии, сводится к нулю, и у них остается только одно преимущество перед обычными лампами накаливания – длительный срок эксплуатации.

Виды резисторов, их особенности

Из описанных выше резисторов, которые используются в конструкции автомобиля, можно отметить два типа – нагрузочные, они же постоянные и переменные. В целом – это и есть два основных вида, которые имеют достаточно широкое применение в разных сферах.

Конечно, есть еще целый ряд всевозможных резисторов, которые отличаются по своим конструктивным особенностям. К примеру, терморезисторы, в которых сопротивление меняется от температуры, или фоторезисторы, меняющие свои параметры от освещенности. Но их мы пока касаться не будем, а рассмотрим лишь указанные два вида.

Постоянные резисторы называются так потому, что сопротивление, которое они создают – неизменное.

К примеру, если указано, что основной параметр данного элемента составляет 30 Ом, то сопротивление именно этого значения он обеспечивает и поменять его невозможно.

В переменных же резисторах сопротивление можно менять, притом вручную. Примером тому является уже упомянутое управление электродвигателем системы отопления.

К переменным резисторам относятся также подстроечные.

В таких резисторах тоже можно изменять параметр вручную, но регулировка его выполняется не в любой момент, как это делается в переменном, а лишь когда требуется перенастроить работу всей схемы, куда он включен, на длительный срок.

В автотранспорте подстроечные элементы не используются, хотя их часто можно встретить в бытовой технике.

Подбор резистора по сопротивлению

Большинство людей при выходе из строя какого-то электроприбора сдают его в ремонт или заменяют, хотя во многих случаях виноват именно резистор, тем более что он – один из самых распространенных элементов в любой схеме. Но находятся и такие, кто самостоятельно берется за ремонт.

И часто у любителей самостоятельного ремонта возникает вопрос, как правильно подобрать резистор для той или иной схемы.

Для этого возьмем простейшую схему, включающую источник питания и один потребитель.

Еще вначале было указано, что электроэнергия имеет три основные характеристики – напряжение, сила тока и сопротивление. Именно по этим параметрам и производятся все необходимые расчеты, используя для этого закон Ома.

Согласно этого закона, поскольку нам необходимо определение сопротивления, следует напряжение поделить на силу тока.

К примеру, наш источник питания обеспечивает цепь напряжением 12 В, с силой тока 0,02 А.

Чтобы определить сопротивление проводим математические расчеты – 12/0,02 и получаем сопротивление цепи 600 Ом.

Теперь непосредственно о том, как высчитать сопротивление резистора для использования в той или иной схеме. Для примера возьмем источник питания на 12 В и потребитель (лампу накаливания 3,5 В, 0,28 А).

Вначале рассчитывается сопротивление лампы – 3,5/0,28 = 12,5 Ом. Теперь узнаем, какая сила тока потечет через имеющуюся лампу – для этого берем напряжение источника питания и делим на сопротивление: 12/12,5 = 0,96 А, что в 3,5 раза превышает необходимую для работы потребителя силу тока, и если подключить потребитель, то нить лампы попросту перегорит.

Чтобы перегорания не произошло, необходимо сопротивление в цепи, равное 43,75 Ом (12,5 * 3,5). А поскольку лампа сама создает сопротивление, то в схему необходимо подключить добавочный резистор на 30 Ом. В ходе расчетов получаем – 12 В/ 42,5 Ом (сопротивление лампы и резистора) = 0,28 А.

То есть получили силу тока, необходимую для нормальной работы потребителя. В данном случае включенный в схему элемент выступил в качестве ограничителя силы тока.

Мощность рассеивания

Помимо сопротивления у резистора есть еще один немаловажный параметр – мощность рассеивания.

Любой резистор выступает своего рода ограничителем и благодаря своему сопротивлению проводит через себя только определенное напряжение и силу тока. При этом излишки, которые он не пропустил в себе не накапливает, а преобразует их в тепловую энергию и рассеивает.

Поэтому предусмотрены обозначения резисторов по мощности рассеивания.

Несоответствие данного элемента по мощности рассеивания приведет к его перегреву и разрушению. Мощность рассеивания измеряется в Ваттах.

Определить мощность рассеивания можно как по напряжению, проходящему через него, так и по силе тока.

Что касается напряжения, то формула для расчета выглядит так:

Где:

  1. Р – мощность;
  2. U – напряжение в цепи;
  3. R – сопротивление резистора.

Для расчета по силе тока формула имеет такой вид:

Где:

  1. P – мощность;
  2. I – сила тока, проходящая через резистор;
  3. R – сопротивление.

Важным условием при выборе резистора по данному параметру является то, что мощность рассеивания у него должна быть вдвое больше, чем полученная при расчетах.

К примеру, мы имеем силу тока в 0,1 А и сопротивление резистора в 100 Ом.

Исходя из формулы, получаем мощность рассеиваний в 1 Ватт (0,12 * 100 = 1), но для нормальной работы элемента выбираем резистор с мощностью рассеивания в 2 Ватт.

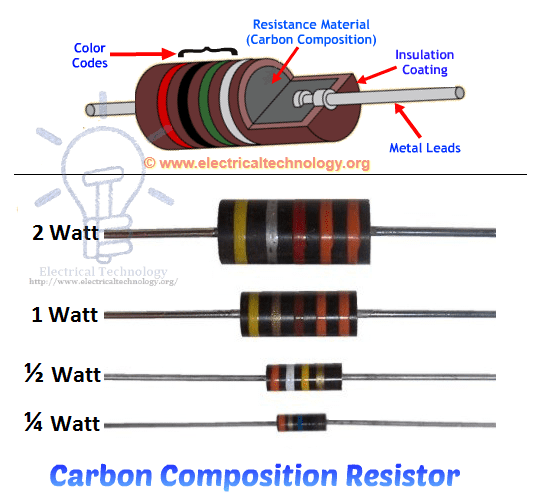

Отметим, что все изготавливаемые резисторы имеют строго определенное значение мощности рассеивания, что облегчает их выбор.

К тому же можно даже визуально определить, какая у резистора мощность рассеивания. Здесь все просто, чем больше по размерам элемент, тем выше значение.

Здесь мы рассмотрели резисторы – одни из самых распространенных элементов в любой электрической схеме автомобиля. Ведь они позволяют контролировать основные параметры электрической энергии благодаря воздействию всего лишь на одну из ее характеристик.

Напоследок отметим, что при расчетах необходимо следить за размерностью параметров. То есть, использовать только амперы, вольты и омы, и если указано, что сила тока составляет 20 мА, то следует перевести это значение в амперы, получив для расчетов значение в 0,02 А.

Какова функция резистора? Функции, поясняемые иллюстрациями

Введение

Резисторы относятся к пассивным электронным компонентам и широко используются в электронных схемах. Эти компоненты настолько важны, что практически невозможно построить электронную схему без резисторов. В основном функция резистора всегда заключается в противодействии протеканию через него тока, и сила этого сопротивления называется его сопротивлением.Немецкий физик сэр Г.С.Омс смог обнаружить определенную взаимосвязь между напряжением, током и сопротивлением. По его словам, разность потенциалов или напряжение (В) на резисторе (R) пропорционально мгновенному току (I), протекающему через него, и задается как:

В = RI

Здесь R - постоянная пропорциональности и называется сопротивлением резистора.

Функция резисторов в электронике

В электронных схемах резисторы играют важную роль в ограничении тока и обеспечивают только необходимое смещение для жизненно важных активных частей, таких как транзисторы и ИС.Мы попытаемся выяснить, какова функция резистора в электронике, с помощью следующих иллюстраций:

Смещение транзистора : В одной из моих предыдущих статей вы, должно быть, приобрели хорошие знания о транзисторах. Транзистору в основном требуется небольшое базовое напряжение (> 0,6), чтобы через его выводы коллектора / эмиттера протекало большое напряжение. Но база транзистора довольно уязвима для высоких токов, поэтому здесь встроен резистор для ограничения тока и обеспечения безопасного напряжения смещения.

Значение резистора базы транзистора можно рассчитать по следующей формуле:

R = (V - 0,6) .Hfe / I,

Здесь V = напряжение источника на резисторе базы, I = коллектор ток нагрузки, Hfe = прямое усиление транзистора (номинальное значение 150) и 0,6 = минимальное напряжение смещения транзистора.

Предел тока светодиода : Как и транзисторы, светодиоды очень чувствительны к высоким токам. Резистор, установленный последовательно со светодиодами, регулирует надлежащее прохождение тока через них.Для расчета номинала последовательного светодиодного резистора можно использовать следующую формулу:

R = V - (N.VLED) / I

Здесь R = последовательный светодиодный резистор, V = напряжение питания, N = количество светодиодов в серии, V (светодиод) = прямое напряжение используемого светодиода, а I = ток через светодиоды (оптимально 10 мА).

В схемах синхронизации : Компоненты синхронизации, используемые в схемах таймера и генератора, всегда включают в себя резистор и конденсатор. Здесь время, необходимое для зарядки или разрядки конденсатора, составляет основной временной импульс или триггер для схемы.Для управления процессом зарядки и разрядки эффективно используется резистор, и его значение варьируется для получения различных временных интервалов.

Защита от перенапряжения : Первоначальное включение источника питания может время от времени вызывать опасный скачок напряжения в электронной цепи, повреждая ее критически важные компоненты. Резистор, подключенный последовательно к клеммам питания схемы, помогает предотвратить внезапное повышение напряжения и предотвратить возможное повреждение. Эти резисторы, как правило, имеют низкие значения, так что это не влияет на общую производительность схемы.

Приведенные выше базовые примеры должны были предоставить вам достаточные знания об использовании резисторов в электронных схемах и помочь вам понять, какова функция резистора. Для получения дополнительной информации, не стесняйтесь добавлять свои комментарии (комментарии требуют модерации, и для их появления может потребоваться время).

Какие функции у резистора

Функции резистора.

  • резистор отвечает за рассеивание мощности в виде тепла.
  • В электронике часто используется резистор для регулирования тока.Резисторы нужны для предотвращения коротких замыканий.
  • При анализе энергосистемы резисторы не ищутся. Это логично, потому что резисторы вызывают потерю мощности в виде тепла.
  • Каждый элемент, проводящий электричество, имеет сопротивление. Нулевое сопротивление может быть достигнуто только при абсолютном нуле.

Есть много причин для добавления сопротивления в цепь. Одно из применений - уменьшение разности фаз между векторами напряжения и тока, в основном это делается для того, чтобы реактивная мощность, циркулирующая в цепи, была как можно меньше.Всегда следует иметь в виду, что за это (уменьшение фазового угла) всегда приходится платить, то есть с увеличением потерь мощности из-за добавления резисторов.

Сопротивление - это пассивный элемент с двумя выводами, подключенный к электрической цепи для создания электрического сопротивления в этой цепи. В электронной схеме резисторы используются для ограничения тока, создания потерь, создания падения напряжения в цепи, используется для разделения напряжений, поляризации активного элемента и может рассматриваться как нагрузка электрической цепи.

Основная функция резистора - обеспечивать сопротивление (блокировку) электронного потока. поэтому вы можете использовать его для управления потоком электронов, то есть вы можете контролировать ток через цепь. Когда вы помещаете резистор на пути электронов, много электронов появляется на одном конце резистора, который намного ближе к отрицательному выводу батареи, а другой конец резистора имеет нехватку электронов, что также вызывает потенциал разница. поэтому его можно использовать как потенциальную катушку.он также производит тепло как

тепловое устройство для уменьшения напряжения и тока, например, я скажу вам, что у нас есть источник с выходным напряжением 5 вольт и 0,75 ампер, и что мы указали входное напряжение или максимальное вольт, которое может потребоваться для работы напряжение выше максимального может быть повреждено или укорочено, потому что, если мы увидим, что мы ехали с максимальным напряжением 3,3 вольта и что у нас есть напряжение источника 5 вольт, если мы подключим 5 вольт напрямую, светодиод может быть поврежден, поэтому мы должны снизить напряжение источника с 5 вольт до 3.3 как мы можем сделать ?. есть ли электронные компоненты для понижения напряжения? Да, есть сопротивление, при котором, взяв сопротивление 330 Ом, мы можем получить напряжение 3,3 В от источника напряжения, где мы можем подключиться к светодиоду.

Сопротивление

- это материал, который противостоит чему-либо или сопротивляется, в случае электрических цепей резисторы используются для противодействия протеканию тока. Теперь вы можете спросить, почему мы должны противодействовать течению тока? но в случаях, когда нагрузка, подключенная к выходу, больше, то есть она притягивает более высокий ток, если такой более высокий ток проходит через провод, он может сгореть и существует риск короткого замыкания для ограничения используемых сопротивлений току. .

Существуют также резисторы, известные как резисторы на 0 Ом, которые можно использовать в качестве перемычек, то есть для подключения одного электрического пути к другому, не влияя на проводимость, поскольку он имеет сопротивление 0 Ом.

Краткое руководство по электронике

УРОК 2 - РЕЗИСТОРЫ

При приложении напряжения электроны проходят через одни материалы легче, чем через другие. В металлах электроны удерживаются настолько свободно, что движутся почти беспрепятственно. Мы измеряем сопротивление электрическому току как сопротивление .

Резисторы находятся где-то между проводниками, которые легко проводят, и изоляторами, которые вообще не проводят. Сопротивление измеряется в Ом после того, как открыл закон, связывающий напряжение с током. Ом представлены греческой буквой омега.

Вернитесь к модели воды, текущей в трубе. Толщина трубы должна отражать сопротивление. Чем уже труба, тем труднее проходить воде и, следовательно, тем выше сопротивление.Для конкретного насоса время, необходимое для заполнения пруда, напрямую зависит от толщины трубы. Сделайте трубу вдвое больше, и скорость потока увеличится вдвое, и пруд наполняется вдвое.

Резисторы, используемые в наборах MadLab, изготовлены из тонкой пленки углерода, нанесенной на керамический стержень. Чем меньше углерода, тем выше сопротивление. Затем на них наносят прочное внешнее покрытие и наносят цветные полосы.

Основная функция резисторов в цепи - регулировать прохождение тока к другим компонентам.Возьмем, к примеру, светодиод (свет). Если через светодиод проходит слишком большой ток, он разрушается. Таким образом, резистор используется для ограничения тока.

Когда через резистор протекает ток, энергия тратится и резистор нагревается. Чем больше сопротивление, тем горячее становится. Батарея должна выполнять работу, чтобы заставить электроны проходить через резистор, и эта работа превращается в тепловую энергию в резисторе.

Важное свойство резистора - это то, сколько тепловой энергии он может выдержать до того, как будет поврежден.Резисторы MadLab могут рассеивать около 1/4 Вт тепла (сравните это с бытовым чайником, который использует до 3000 Вт для кипячения воды).

Трудно сделать резистор на точное значение (да и в большинстве схем это все равно не критично). Сопротивления даны с определенной точностью или допуск . Это выражается как положительное или отрицательное значение процента. 10% резистор с заявленным значением 100 Ом может иметь сопротивление в диапазоне от 90 до 110 Ом.Резисторы MadLab составляют 5% (это то, что означает золотая полоса), что более чем достаточно точности.

Реальные сопротивления варьируются в огромном диапазоне. В детекторе лжи есть резистор на 1 000 000 Ом рядом с резистором на 470 Ом. На принципиальных схемах вы часто видите букву «R» вместо омега для обозначения сопротивления. Это соглашение возникло еще до появления компьютеров и лазерных принтеров, когда греческие буквы редко можно было встретить на пишущих машинках. Буква «k» означает тысячу, а ее позиция показывает положение десятичной точки.

Вот несколько примеров:

     10R = 10 Ом
     10 кОм = 10 кОм = 10 000 Ом
     4k7 = 4,7 кОм = 4700 Ом


Закон Ома

Закон Ома на самом деле очень прост. Это говорит о том, что чем больше напряжения приложено к резистору, тем больше тока проходит через него. Если напряжение увеличивается вдвое, то ток удваивается, если напряжение увеличивается втрое, то увеличивается ток и т. Д. Для конкретного резистора всегда существует постоянное соотношение между напряжением и током.Это значение сопротивления, измеренное в Ом.

Чтобы определить сопротивление чего-либо, просто измерьте напряжение на нем и ток через него. Разделите первую цифру на вторую, и вы получите сопротивление.

Если вы знаете сопротивление и напряжение, вы можете рассчитать ток. Или, если вы знаете сопротивление и ток, вы можете рассчитать напряжение. Это делает закон Ома очень полезным.


Цветовой код резистора

Цветовой код резистора - это способ показать номинал резистора.Вместо обозначения сопротивления на его корпусе, которое часто было бы слишком мало для чтения, используется цветовой код. Десять разных цветов представляют числа от 0 до 9. Первые две цветные полосы на теле - это первые две цифры сопротивления, а третья полоса - «множитель». Множитель просто означает количество нулей, добавляемых после первых двух цифр. Красный представляет собой цифру 2, поэтому резистор с красными, красными и красными полосами имеет сопротивление 2, за которым следуют 2, за которыми следуют 2 нуля, что составляет 2 200 Ом или 2.2 кОм.

Последняя полоса - это допуск (точность). Все резисторы MadLab составляют 5%, что показано золотой полосой.

Вот полный список цветов:

  1-я полоса 2-я полоса 3-я полоса
     Черный 0 0 x 1
     Коричневый 1 1 x 10
     Красный 2 2 x 100
     Апельсин 3 3 x 1000
     Желтый 4 4 x 10000
     Зеленый 5 5 x 100000
     Синий 6 6 x 1000000
     Фиолетовый 7 7
     Серый 8 8
     Белый 9 9


Вот несколько примеров:

     Желтый, фиолетовый, красный, золотой = 47 x 100 = 4700 Ом = 4.7 кОм
     Коричневый, черный, желтый, золотой = 10 х 10 000 = 100 кОм
     Желтый, фиолетовый, черный, золотой = 47 x 1 = 47 Ом
     Коричневый, черный, красный, золотой = 10 x 100 = 1000 Ом = 1 кОм
     Коричневый, черный, зеленый, золотой = 10 x 100 000 = 1 000 кОм = 1 МОм
     Все +/- 5%


Переменные резисторы

Неудивительно, что переменные резисторы - это резисторы, сопротивление которых можно изменять. Переменные резисторы MadLab (называемые пресетами ) имеют металлический стеклоочиститель, покоящийся на круговой дорожке из углерода.Стеклоочиститель движется по дорожке при повороте предустановки. Ток проходит через стеклоочиститель, а затем через часть углеродистой дорожки. Чем больше трасса должна пройти, тем больше сопротивление.

Пресеты

MadLab имеют три ножки. Верхняя опора соединяется со стеклоочистителем, а две другие опоры - с двумя концами гусеницы. Обычно фактически используется только одна из опор гусеницы.

Переменные резисторы используются в схемах для изменения параметров, которые необходимо изменить, например громкости и т. Д.


СЛЕДУЮЩИЙ УРОК | СОДЕРЖАНИЕ Резисторы

- функция, типы, цветовой код

Противодействие протеканию тока называется сопротивлением, а устройство или компонент, используемые для этой цели, - резистором.

Пример:

Условные обозначения:

Функция

Резисторы ограничивают прохождение электрического тока, например, резистор включен последовательно со светодиодом (LED) для ограничения тока, проходящего через светодиод.

Подключение и пайка

Резисторы можно подключать любым способом. При пайке они не повреждаются под воздействием тепла.

Номиналы резисторов - цветовой код резистора

Сопротивление измеряется в омах, обозначение ом - омега-Ом

1 Ом - это довольно мало, поэтому значения резисторов часто указываются в кОм (килоомах) и МОм (мегаомах).

1 кОм = 1000 Ом
1 МОм = 1000000 Ом

Номиналы резисторов

обычно отображаются в виде цветных полос.Каждый цвет представляет собой число, как показано в таблице. Большинство резисторов имеют 4 полосы:

Цветовой код резистора
Цвет Черный Коричневый Красный оранжевый Желтый Зеленый Синий фиолетовый серый Белый
Число 0 1 2 3 4 5 6 7 8 9

Первая полоса дает первую цифру .

  • Вторая полоса дает вторую цифру .
  • Третья полоса указывает количество нулей .
  • Четвертая полоса используется для отображения допуска (точности) резистора, ее можно игнорировать почти для всех схем, но более подробная информация приводится ниже.

Этот резистор имеет красную (2), фиолетовую (7), желтую (4 нуля) и золотую полосы.

Значит, его значение 270000 Ом = 270 кОм

На принципиальных схемах Ω обычно не указывается, а записывается значение 270K.

Резисторы малой стоимости (менее 10 Ом)

Стандартный цветовой код не может отображать значения менее 10 Ом. Чтобы показать эти маленькие значения, для третьей полосы используются два специальных цвета: : , золото, , что означает × 0,1, и , серебро, , что означает × 0,01. Первая и вторая полосы представляют цифры как обычно.

Например:

красный , фиолетовый , золотой полосы представляют 27 x 0,1 = 2,7 Ом

зеленый , синий , серебристый полосы представляют 56 раз 0.01 = 0,56 Ом

Допуск резисторов (четвертая полоса цветового кода)

Допуск резистора показан четвертой полосой цветового кода. Допуск - это точность резистора, выраженная в процентах. Например, резистор 390 Ом с допуском ± 10% будет иметь значение в пределах 10% от 390 Ом, между 390 - 39 = 351 Ом и 390 + 39 = 429 Ом (39 - 10% от 390).
Для четвертого допуска полосы используется специальный цветовой код:
серебро ± 10%, золото ± 5%, красный ± 2%, коричневый ± 1%.
Если четвертая полоса не отображается, допуск составляет ± 20%.
Допуском можно пренебречь почти для всех цепей, поскольку точные значения резисторов требуются редко.

Сокращенное обозначение резистора

Значения резистора

часто записываются на принципиальных схемах с использованием кодовой системы, в которой не используется десятичная точка, потому что маленькую точку легко пропустить. Вместо десятичной точки используются буквы R, K и M. Чтобы прочитать код: замените букву десятичной точкой, затем умножьте значение на 1000, если буква была K, или 1000000, если буква была M.Буква R означает умножение на 1.

Например:

560R означает 560 Ом
2K7 означает 2,7 кОм = 2700 Ом
39K означает 39 кОм
1M0 означает 1,0 МОм = 1000 кОм

Резисторы практические

Подсчитайте, какое сопротивление потребуется для подключения 1 светодиода к батарее
6 В
Аккумулятор 12 В
220 В переменного тока

Определите по крайней мере 3 сопротивления резистора с помощью цветных полос.

Как работают резисторы? Что внутри резистора?

Криса Вудфорда.Последнее изменение: 17 сентября 2020 г.

Когда вы впервые узнаете об электричестве, вы обнаружите, что материалы делятся на две основные категории, называемые проводниками и изоляторы. Проводники (например, металлы) пропускают электричество через их; изоляторы (например, пластмассы и дерево), как правило, этого не делают. Но нет ничего так просто, не так ли? Любое вещество будет вести электричество, если на него подать достаточно большое напряжение: даже воздух, который обычно является изолятором, внезапно становится проводником, когда в облаках накапливается мощное напряжение - вот что делает молния.Вместо того, чтобы говорить о проводниках и изоляторах, это часто яснее говорить о сопротивлении: легкость, с которой что-нибудь позволит электричеству течь через него. У проводника низкое сопротивление, в то время как изолятор имеет гораздо более высокое сопротивление. Устройства под названием резисторы позволяют вводить точно контролируемые величины сопротивления в электрические цепи. Давайте подробнее разберемся, что они из себя представляют и как они работают!

Фото: четыре типичных резистора, расположенных бок о бок в электронной схеме.Резистор работает путем преобразования электрической энергии в тепло, которое рассеивается в воздухе.

Что такое сопротивление?

Электричество течет через материал, переносимый электронами, крошечные заряженные частицы внутри атомов. В широком смысле говоря, материалы, которые хорошо проводят электричество, - это те, которые позволяют электронам свободно течь. через них. В металлах, например, атомы заперты в прочная кристаллическая структура (немного похожа на металлическую подъемную раму в детская площадка). Хотя большинство электронов внутри этих атомов зафиксированные на месте, некоторые из них могут проходить сквозь конструкцию, унося с собой электричество.Поэтому металлы - хорошие проводники: металл относительно небольшое сопротивление протекающим через него электронам.

Анимация: Электроны должны проходить через материал, чтобы переносить через него электричество. Чем тяжелее электронам течь, тем больше сопротивление. Металлы обычно имеют низкое сопротивление потому что электроны могут легко проходить через них.

Пластмассы совсем другие. Хотя часто они твердые, у них нет того же кристаллическая структура.Их молекулы (которые обычно очень длинные повторяющиеся цепи, называемые полимерами), связаны между собой в такие способ, которым электроны внутри атомов полностью заняты. Там Короче говоря, нет свободных электронов, которые могут перемещаться в пластмассах. проводить электрический ток. Пластик - хорошие изоляторы: ставят до высокого сопротивления протекающим через них электронам.

Это все немного расплывчато для такого предмета, как электроника, которая требует точного контроля электрических токов. Вот почему мы определяем сопротивление, точнее, напряжение в вольтах, необходимое для через цепь протекает ток 1 ампер.Если требуется 500 вольт для сделать расход 1 ампер, сопротивление 500 Ом (написано 500 Ом). Ты можешь см. это соотношение, записанное в виде математического уравнения:

V = I × R

Это известно как закон Ома для немецкого языка. физик Георг Симон Ом (1789–1854).

Фото: Используя такой мультиметр, вы можете автоматически определить сопротивление электронного компонента; измеритель пропускает через компонент известный ток, измеряет напряжение на нем и использует закон Ома для расчета сопротивления.Хотя мультиметры достаточно точны, вы должны помнить, что провода и щупы также имеют сопротивление, которое внесет ошибку в ваши измерения (чем меньше сопротивление, которое вы измеряете, тем больше вероятная ошибка). Здесь я измеряю сопротивление громкоговорителя в телефоне, которое, как вы можете видеть на цифровом дисплее, составляет 36,4 Ом. Вставка: переключатель на мультиметре позволяет мне измерять различные сопротивления (200 Ом, 2000 Ом, 20K = 20000 Ом, 200K = 200000 Ом и 20M = 20 миллионов Ом).

Сопротивление бесполезно?

Сколько раз вы слышали такое в фильмах о плохих парнях? Это часто верно и в науке. Если материал имеет высокое сопротивление, он означает, что электричеству будет сложно пройти через него. Чем больше электричеству приходится бороться, тем больше энергии потрачено впустую. Это звучит вроде плохая идея, но иногда сопротивление далеко не «бесполезно» и на самом деле очень полезно.

Фото: Нить накаливания внутри старой лампочки. Это очень тонкий провод с умеренным сопротивлением.Он нагревается, поэтому ярко светится и излучает свет.

В лампочке старого образца, например, электричество проходит через очень тонкий кусок проволоки. называется нитью. Провод такой тонкий, что электричество действительно нужно бороться, чтобы пройти через это. Это делает провод чрезвычайно горячий - настолько сильно, что даже излучает свет. Без сопротивление, такие лампочки не работают. Конечно недостаток в том, что приходится тратить огромное количество энергии на нагрев нить.Такие старые лампочки зажигают свет, тепло, поэтому их называют лампами накаливания; Новые энергоэффективные лампочки излучают свет, не выделяя много тепла, благодаря совершенно иному процессу флуоресценции.

Тепло, которое выделяют нити, не всегда тратится впустую. В таких приборах, как электрические чайники, электрические радиаторы, электрические души, кофеварки и тостеры, есть более крупные и прочные версии волокон, называемые нагревательные элементы. Когда через них протекает электрический ток, они получают достаточно горячей, чтобы вскипятить воду или приготовить хлеб.В нагревательных элементах, по крайней мере, сопротивление далеко не бесполезно.

Сопротивление

также полезно в таких вещах, как транзисторные радиоприемники и телевизор. наборы. Предположим, вы хотите уменьшить громкость на телевизоре. Ваш ход ручка громкости, и звук становится тише, но как это происходит? Регулятор громкости на самом деле является частью электронного компонента, называемого переменный резистор. Если вы уменьшите громкость, вы на самом деле повышение сопротивления в электрической цепи, которая приводит в движение громкоговоритель телевизора. Когда вы включаете сопротивление, электрический ток, протекающий по цепи, уменьшается.С меньшим током, меньше энергии для питания громкоговорителя, поэтому он звучит намного тише.

Фотография: «Переменный резистор» - это очень общее название компонента, сопротивление которого может изменяться в зависимости от перемещение диска, рычага или какого-либо элемента управления. Более конкретные типы переменных резисторов включают потенциометры (небольшие электронные компоненты с тремя выводами) и реостаты (обычно намного больше и сделанные из нескольких витков спирального провода со скользящим контактом, который перемещается по катушкам, чтобы «отвести» некоторую часть сопротивления). .Фотографии: 1) Маленький переменный резистор, действующий как регулятор громкости в транзисторном радиоприемнике. 2) Два больших реостата от электростанции. Ты можешь увидеть регуляторы набора, которые "отталкивают" большее или меньшее сопротивление. Фото Джека Баучера из журнала Historic American Engineering Record любезно предоставлено Библиотекой Конгресса США.

Как работают резисторы

Люди, занимающиеся изготовлением электрических или электронных цепей для особых рабочие места часто нуждаются в точном сопротивлении. Они могут сделайте это, добавив крошечные компоненты, называемые резисторами.Резистор - это небольшой пакет сопротивления: подключите его к цепи, и вы уменьшите ток на точную величину. Снаружи все резисторы выглядят более-менее то же самое. Как вы можете видеть на верхнем фото на этой странице, резистор - это короткий червеобразный компонент с цветными полосами на сторона. Он имеет два соединения, по одному с каждой стороны, так что вы можете зацепить это в цепь.

Что происходит внутри резистора? Если вы сломаете одну открытую и соскоблите внешнее покрытие изоляционной краски, вы можете увидеть изолирующий керамический стержень, проходящий через середину, с медной проволокой, обернутой снаружи.Такой резистор называют проволочным. Количество витков меди регулирует сопротивление очень точно: чем больше витков меди, тем тоньше медь, тем выше сопротивление. В резисторах меньшего номинала предназначен для схем малой мощности, медная обмотка заменена на спиральный узор из углерода. Такие резисторы намного дешевле марки и называются карбон-пленкой. Как правило, резисторы с проволочной обмоткой более точны и стабильны при более высоких рабочих температурах.

Фото: внутри резистора с проволочной обмоткой.Разломайте пополам, соскребите краску, и вы сможете отчетливо увидеть изолирующий керамический сердечник и проводящий медный провод, намотанный вокруг него.

Как размер резистора влияет на его сопротивление?

Предположим, вы пытаетесь протолкнуть воду по трубе. Различные виды трубок будут более или менее услужливыми, поэтому более толстая труба будет сопротивляться воде меньше, чем более тонкая и более короткая труба будет оказывать меньшее сопротивление, чем более длительное. Если вы заполните трубу, скажем, галькой или губкой, вода будет по-прежнему просачиваться через него, но гораздо медленнее.Другими словами, длина, площадь поперечного сечения (площадь вы смотрите в трубу, чтобы увидеть, что внутри), и все, что внутри трубы, влияет на ее сопротивление воде.

Электрические резисторы очень похожи - на них действуют те же три фактора. Если вы сделаете провод тоньше или длиннее, электронам будет труднее перемещаться по нему. И, как мы уже видели, электричеству труднее проходить через одни материалы (изоляторы), чем через другие (проводники). Хотя Георг Ом наиболее известен тем, что связывает напряжение, ток и сопротивление, он также исследовал взаимосвязь между сопротивлением и размером и типом материала, из которого изготовлен резистор.Это привело его к другому важному уравнению:

R = ρ × L / A

Проще говоря, сопротивление (R) материала увеличивается с увеличением его длины (поэтому более длинные провода обеспечивают большее сопротивление) и увеличивается с уменьшением его площади (более тонкие провода обеспечивают большее сопротивление). Сопротивление также связано с типом материала, из которого изготовлен резистор, и в этом уравнении это обозначено символом ρ, который называется удельным сопротивлением и измеряется в единицах Ом · м (омметры).У разных материалов очень разные удельные сопротивления: проводники имеют гораздо более низкое удельное сопротивление, чем изоляторы. При комнатной температуре алюминий имеет примерно 2,8 x 10 −8 Ом · м, тогда как медь (лучший проводник) значительно ниже - 1,7 −8 Ом · м. Кремний (полупроводник) имеет удельное сопротивление около 1000 Ом · м, а стекло (хороший изолятор) измеряет около 10 12 Ом · м. Из этих цифр видно, насколько разные проводники и изоляторы обладают способностью переносить электричество: кремний примерно в 100 миллиардов раз хуже, чем медь, а стекло снова примерно в миллиард раз хуже!

Диаграмма: Хорошие проводники: Сравнение удельного сопротивления 10 обычных металлов и сплавов с удельным сопротивлением серебра при комнатной температуре.Например, вы можете видеть, что нихром, сплав, используемый в нагревательных элементах, имеет примерно в 66 раз большее сопротивление, чем аналогичный кусок серебра. Данные из разных источников.

Сопротивление и температура

Сопротивление резистора непостоянно, даже если это определенный материал фиксированной длины и площади: оно постепенно увеличивается на при повышении температуры. Почему? Чем горячее материал, тем сильнее колеблются его атомы или ионы и тем труднее он подвергается воздействию. электроны должны пробираться сквозь них, что приводит к более высокому электрическому сопротивлению.Говоря в широком смысле, удельное сопротивление большинства материалов линейно увеличивается с температурой (поэтому, если вы увеличите температура на 10 градусов, удельное сопротивление увеличивается на определенную величину, а если вы его увеличите еще на 10 градусов удельное сопротивление снова возрастает на ту же величину). Если вы охладите материал , вы снизите его удельное сопротивление, а если охладите его до чрезвычайно низкого температуры, иногда можно заставить сопротивление вообще исчезнуть, что является известным явлением. как сверхпроводимость.

Диаграмма: Сопротивление материала увеличивается с температурой. На этой диаграмме показано, как удельное сопротивление (основное сопротивление материала, независимо от его длины или площади) увеличивается почти линейно при повышении температуры от абсолютного нуля до примерно 600 К (327 ° C) для четырех обычных металлов. Построено с использованием исходных данных из "Удельное электрическое сопротивление выбранных элементов" П. Десаи и др., J. Phys. Chem. Ref. Data, Том 13, № 4, 1984 г. и «Удельное электрическое сопротивление меди, золота, палладия и серебра» Р.Matula, J. Phys. Chem. Ref. Data, Vol 8, No. 4, 1979, любезно предоставлено Национальным институтом стандартов и технологий США. Открытые данные.

Резисторы

- learn.sparkfun.com

Добавлено в избранное Любимый 48

Примите стойку, стойкость сопротивления

Резисторы

- самые распространенные электронные компоненты. Они являются важной частью практически каждой цепи. И они играют важную роль в нашем любимом уравнении - законе Ома.

В этом разделе résistance мы рассмотрим:

  • Что такое резистор ?!
  • Блоки резисторов
  • Обозначение цепи резистора
  • Резисторы последовательно и параллельно
  • Различные варианты резисторов
  • Цветовое кодирование декодирование
  • Расшифровка резистора поверхностного монтажа
  • Пример применения резистора

Считайте чтение ...

Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники.Прежде чем переходить к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотр) эти:


Хотите попробовать резисторы?

и nbsp

и nbsp

Основы резистора

Резисторы - это электронные компоненты, которые обладают постоянным постоянным электрическим сопротивлением. Сопротивление резистора ограничивает поток электронов через цепь.

Это пассивные компоненты , то есть они только потребляют энергию (и не могут ее генерировать).Резисторы обычно добавляются в схемы, где они дополняют активные компоненты , такие как операционные усилители, микроконтроллеры и другие интегральные схемы. Обычно резисторы используются для ограничения тока, деления напряжений и подтягивания линий ввода / вывода.

Резисторные блоки

Электрическое сопротивление резистора измеряется в Ом . Символ ома - греческая заглавная буква омега: & ohm ;. (Несколько окольным) определение 1 & ohm; - это сопротивление между двумя точками, где 1 вольт (1 В) приложенной потенциальной энергии будет подталкивать 1 ампер (1 А) тока.

В единицах СИ большие или меньшие значения Ом могут быть сопоставлены с префиксом, например, кило-, мега- или гига-, чтобы облегчить чтение больших значений. Очень часто можно увидеть резисторы в диапазоне килоом (кОм;) и мегаом (М & Ом;) (гораздо реже можно увидеть резисторы в миллиомах (м & ом;)). Например, 4,700 Ом; резистор эквивалентен 4,7 кОм; резистор и 5,600,000 Ом; резистор можно записать как 5,600 кОм; или (чаще) 5.6M & ohm ;.

Условное обозначение

Все резисторы имеют две клеммы, , по одной клемме на каждом конце резистора.При моделировании на схеме резистор отображается как один из этих двух символов:

Два общих условных обозначения резистора. R1 - это 1 кОм в американском стиле; резистор, а R2 - международный 47кОм; резистор.

Выводы резистора - это каждая линия, идущая от волнистой линии (или прямоугольника). Это то, что подключается к остальной части схемы.

Обозначения схемы резистора обычно дополняются как значением сопротивления, так и именем.Значение, отображаемое в омах, очевидно, имеет решающее значение как для оценки, так и для фактического построения схемы. Название резистора обычно - R перед числом. Каждый резистор в цепи должен иметь уникальное имя / номер. Например, вот несколько резисторов в цепи таймера 555:

В этой схеме резисторы играют ключевую роль в установке частоты на выходе таймера 555. Другой резистор (R3) ограничивает ток через светодиод.


Типы резисторов

Резисторы

бывают разных форм и размеров.Они могут быть сквозными или поверхностными. Это может быть стандартный статический резистор, набор резисторов или специальный переменный резистор.

Прерывание и монтаж

Резисторы

будут иметь один из двух типов оконечной нагрузки: сквозное отверстие или поверхностный монтаж. Эти типы резисторов обычно обозначаются аббревиатурой PTH (сквозное отверстие с гальваническим покрытием) или SMD / SMT (технология или устройство для поверхностного монтажа).

Резисторы со сквозным отверстием поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или вручную припаять к макетной плате или печатной плате (PCB).Эти резисторы обычно более полезны при макетировании, прототипировании или в любом другом случае, когда вы не хотите паять крошечные, маленькие резисторы SMD длиной 0,6 мм. Длинные выводы обычно требуют обрезки, и эти резисторы неизбежно занимают гораздо больше места, чем их аналоги для поверхностного монтажа.

Наиболее распространенные сквозные резисторы поставляются в аксиальном корпусе. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор ½ Вт имеет диаметр около 9,2 мм, а резистор меньшей Вт - около 6 мм.3 мм в длину.

Резистор мощностью полуватта (½Вт) (вверху) мощностью до четверти ватта (Вт).

Резисторы для поверхностного монтажа обычно представляют собой крошечные черные прямоугольники, оканчивающиеся с обеих сторон еще меньшими, блестящими, серебряными проводящими краями. Эти резисторы предназначены для установки на печатных платах, где они припаяны к ответным посадочным площадкам. Поскольку эти резисторы настолько малы, их обычно устанавливает робот и отправляет через печь, где припой плавится и удерживает их на месте.

Крошечный 0603 330 & Ом; резистор, парящий над блестящим носом Джорджа Вашингтона на вершине [США квартал] (http://en.wikipedia.org/wiki/Quarter_ (United_States_coin).

Резисторы SMD

бывают стандартных размеров; обычно 0805 (длина 0,08 дюйма на ширину 0,05 дюйма), 0603 или 0402. Они отлично подходят для массового производства печатных плат или в конструкциях, где пространство является драгоценным товаром. Однако для ручной пайки им нужна твердая и точная рука!

Состав резистора

Резисторы

могут быть изготовлены из различных материалов.Чаще всего современные резисторы изготавливаются из углеродной, металлической или металлооксидной пленки марки . В этих резисторах тонкая пленка проводящего (но все же резистивного) материала намотана спиралью вокруг и покрыта изоляционным материалом. Большинство стандартных простых сквозных резисторов имеют углеродную или металлическую пленку.

Загляните внутрь нескольких резисторов из углеродной пленки. Значения сопротивления сверху вниз: 27 Ом, 330 Ом; и 3.3M & Ом ;. Внутри резистора углеродная пленка обернута вокруг изолятора. Чем больше обертываний, тем выше сопротивление. Довольно аккуратно!

Другие сквозные резисторы могут быть намотаны проволокой или изготовлены из сверхтонкой металлической фольги. Эти резисторы обычно являются более дорогими, более дорогими компонентами, специально выбранными из-за их уникальных характеристик, таких как более высокая номинальная мощность или максимальный температурный диапазон.

Резисторы для поверхностного монтажа обычно бывают толстыми или тонкопленочными .Толстая пленка обычно дешевле, но менее точна, чем тонкая. В обоих типах резисторов небольшая пленка из резистивного металлического сплава помещается между керамической основой и стеклом / эпоксидным покрытием, а затем соединяется с концевыми токопроводящими краями.

Пакеты специальных резисторов

Существует множество других резисторов специального назначения. Резисторы могут поставляться в предварительно смонтированных пакетах из пяти или около того резисторных матриц. Резисторы в этих массивах могут иметь общий вывод или быть настроены как делители напряжения.

Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце.

Переменные резисторы (например, потенциометры)

Резисторы

также не обязательно должны быть статическими. Переменные резисторы, известные как реостаты , представляют собой резисторы, значения которых можно регулировать в определенном диапазоне. Аналогичен реостату потенциометр . Горшки соединяют два резистора внутри последовательно, и регулируют центральный отвод между ними, создавая регулируемый делитель напряжения.Эти переменные резисторы часто используются для входов, например регуляторов громкости, которые необходимо регулировать.


Маркировка декодирующего резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изюминки схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

Четырехполосные резисторы

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса - это весовое значение, при котором умножает две значащие цифры на десять.

Последняя полоса указывает на допуск резистора.Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0,95 кОм; и 1.05кОм ;.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы - это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.

Цветные полосы резистора декодирования

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; Резистор, показанный здесь, имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 - это 4700!

4.7к & Ом; резистор с четырьмя цветными полосами

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между отсутствием b и b rown:

" B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w hen g igly s napped .«

Или, если вы помните «ROY G. BIV», вычтите индиго (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый к лицевой стороне и серый и белый к задней части классической цветовой схемы радуги .

Таблица цветов резистора

Проблемы со зрением? Щелкните изображение для лучшего просмотра!

Калькулятор цветового кода резистора

Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

Четырехполосные резисторы
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4
Значение 1 (MSV) Значение 2 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4 Диапазон 5
Значение 1 (MSV) Значение 2 Значение 3 Вес Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов - цифр или букв.

Если три символа, которые вы видите, это все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют собой первые две наиболее значимые цифры значения, последнее число представляет величину.

На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10x10 4 ), 105 будет 1M & Ом; (10x10 5 ) и 205 составляет 2M & Ом; (20x10 5 ). 751 - 750 Ом; (75x10 1 ) и 754 составляет 750 кОм; (75x10 4 ).

Другая распространенная система кодирования - E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами - двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые , три цифр значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.

1 9019 9019 9019 9019 9019 9019 9019 9019 21 9019 0 205 9019

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

Код Код Значение
Код Значение Код Значение Значение
Код Значение
Код Значение
01 100
17 49 316
65 464
81 681
02 102
102

50 324
66 475
82 698
03 105
19 154 19 332
67 487
83 715
04 107
20 19 9019 9019 9019 9019 9019 9019 52 340
68 499
84 732
05 110
19 19 1
53 348
69 511 90 191
85 750
06 113
22 165
38 243 19 243 523
86 768
07 115
23 169
249 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 71 536
87 787
08 118
24 174
174

72 549
88 8 06
09 121
25 178
41 261
57 383 19 57 383 19 89 825
10 124
26 182
42 267
749019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019 9019
90 845
11 127
27 187
43
43 274 ​​ 19 19 9019 9019 9019 9019 590
91 866
12 130
28 191
44 280
60 412
76 9019 9019 9019 9019 9019 9019 9019 9019 9019 0 133
29 196
45 287
61 422
19 9019 9019 9019 9019 9019 9019 77
14 137
30 200
46 294
62 432 19 9019 9019 9019 9019 9019 9019 931
15 140
31
47 301
63 442
79 649
953 953 9019 9019 32 210
48 309
64 453
80 665

001
Letter Множитель Letter Множитель Letter Множитель 8
A 1 D 1000
Y или R 0,01 B или H 10 E X 10 0,1 C 100 F 100000

Итак, резистор 01C - наш хороший друг, 10 кОм; (100x100), 01B составляет 1 кОм; (100x10), а 01D - 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше - 750 Ом; (750x1) и 30C на самом деле 20 кОм.


Номинальная мощность

Номинальная мощность резистора - одна из наиболее скрытых величин. Тем не менее это может быть важно, и это тема, которая возникает при выборе типа резистора.

Мощность - это скорость, с которой энергия преобразуется во что-то другое. Он рассчитывается путем умножения разности напряжений в двух точках на ток, протекающий между ними, и измеряется в ваттах (Вт).Лампочки, например, превращают электричество в свет. Но резистор может превратить только электрическую энергию, проходящую через него, в тепла . Хит обычно не лучший товарищ по играм с электроникой; слишком много тепла приводит к дыму, искрам и пожару!

Каждый резистор имеет определенную максимальную номинальную мощность. Чтобы резистор не перегревался слишком сильно, важно убедиться, что мощность на резисторе не превышает его максимального значения. Номинальная мощность резистора измеряется в ваттах и ​​обычно находится между & frac18; Вт (0.125 Вт) и 1 Вт. Резисторы с номинальной мощностью более 1 Вт обычно называют силовыми резисторами и используются специально из-за их способности рассеивать мощность.

Определение номинальной мощности резистора

Номинальная мощность резистора обычно определяется по размеру его корпуса. Стандартные сквозные резисторы обычно имеют номинальную мощность ¼ или ½ Вт. Резисторы мощности более специального назначения могут указывать свою номинальную мощность на резисторе.

Эти силовые резисторы могут выдерживать гораздо большую мощность, прежде чем они сработают.Сверху справа в нижний левый приведены примеры резисторов 25 Вт, 5 Вт и 3 Вт со значениями 2 Ом, 3 Ом; 0,1 & Ом; и 22к & Ом. Меньшие силовые резисторы часто используются для измерения тока.

О номинальной мощности резисторов для поверхностного монтажа обычно можно судить также по их размеру. Резисторы типоразмера 0402 и 0603 обычно рассчитаны на 1/16 Вт, а резисторы 0805 могут потреблять 1/10 Вт.

Измерение мощности на резисторе

Мощность обычно рассчитывается путем умножения напряжения на ток (P = IV).Но, применяя закон Ома, мы также можем использовать значение сопротивления при расчете мощности. Если нам известен ток, протекающий через резистор, мы можем рассчитать мощность как:

Или, если нам известно напряжение на резисторе, мощность можно рассчитать как:


Серия

и параллельные резисторы

Резисторы постоянно соединяются вместе в электронике, обычно в последовательной или параллельной схеме. Когда резисторы объединены последовательно или параллельно, они создают общее сопротивление , которое можно рассчитать с помощью одного из двух уравнений.Знание того, как сочетаются значения резисторов, пригодится, если вам нужно создать конкретное значение резистора.

Резисторы серии

При последовательном соединении значения резисторов просто складываются.

резисторов Н. Общее сопротивление - это сумма всех последовательных резисторов.

Так, например, если у вас всего , нужно иметь , 12,33 кОм; резистор, найдите некоторые из наиболее распространенных номиналов резисторов 12 кОм; и 330 Ом, и соединить их последовательно.

Параллельные резисторы

Определить сопротивление параллельно включенных резисторов не так-то просто. Суммарное сопротивление параллельно включенных резисторов Н и обратно пропорционально сумме всех обратных сопротивлений. Это уравнение может иметь больше смысла, чем последнее предложение:

резисторов Н, включенных параллельно. Чтобы найти общее сопротивление, инвертируйте каждое значение сопротивления, сложите их, а затем инвертируйте.

(Сопротивление, обратное сопротивлению, на самом деле называется проводимостью , поэтому более кратко: проводимость параллельных резисторов является суммой каждой из их проводимостей).

В качестве частного случая этого уравнения: если у вас только два резистора , подключенных параллельно, их полное сопротивление можно рассчитать с помощью этого чуть менее инвертированного уравнения:

В качестве даже , более особого случая этого уравнения, если у вас есть два параллельных резистора равного значения , общее сопротивление составляет половину их значения. Например, если два 10k & ohm; резисторы включены параллельно, их полное сопротивление 5кОм.

Сокращенно обозначить, что два резистора подключены параллельно, можно с помощью оператора параллельности: || .Например, если R 1 находится параллельно с R 2 , концептуальное уравнение может быть записано как R 1 || R 2 . Намного чище и скрывает все эти неприятные фракции!

Резисторные сети

В качестве специального введения в вычисление полного сопротивления учителя электроники просто любят , когда они знакомят своих учеников с сумасшедшими, запутанными цепями резисторов.

Приручить резисторный сетевой вопрос может быть что-то вроде: "какое сопротивление между выводами A, и B в этой цепи?"

Чтобы решить такую ​​проблему, начните с задней части схемы и упростите ее к двум клеммам.В этом случае 7 , 8 и 9 идут последовательно и могут складываться вместе. Эти три резистора включены параллельно с R 6 , поэтому эти четыре резистора можно превратить в один с сопротивлением R 6 || (R 7 + R 8 + R 9 ). Делаем нашу схему:

Теперь четыре крайних правых резистора можно упростить еще больше. R 4 , R 5 и наш конгломерат R 6 - R 9 все включены в серию и могут быть добавлены.Тогда все эти последовательные резисторы включены параллельно R 3 .

И это всего лишь три резистора между клеммами A и B . Добавьте их! Таким образом, общее сопротивление этой цепи равно: R + R 2 + R 3 || ( 4 + 5 R 6 || ( 7 + R ) 8 + R 9 )).


Примеры приложений

Резисторы

присутствуют практически во всех электронных схемах.Вот несколько примеров схем, которые сильно зависят от наших друзей-резисторов.

Резисторы

- это ключ к тому, чтобы светодиоды не взорвались при подаче питания. Посредством соединения резистора последовательно со светодиодом ток, протекающий через два компонента, может быть ограничен до безопасного значения.

При выборе токоограничивающего резистора обратите внимание на два характерных значения светодиода: типичное прямое напряжение и максимальный прямой ток .Типичное прямое напряжение - это напряжение, необходимое для включения светодиода, и оно варьируется (обычно где-то между 1,7 В и 3,4 В) в зависимости от цвета светодиода. Максимальный прямой ток обычно составляет около 20 мА для основных светодиодов; постоянный ток через светодиод всегда должен быть равен или меньше этого номинального тока.

После получения этих двух значений можно подобрать токоограничивающий резистор по следующему уравнению:

В S - это напряжение источника - обычно напряжение батареи или источника питания.V F и I F - это прямое напряжение светодиода и желаемый ток, который проходит через него.

Например, предположим, что у вас есть батарея на 9 В для питания светодиода. Если ваш светодиод красный, то прямое напряжение может быть около 1,8 В. Если вы хотите ограничить ток до 10 мА, используйте последовательный резистор примерно 720 Ом.

Делители напряжения

Делитель напряжения представляет собой схему резистора, которая преобразует большое напряжение в меньшее. Используя всего два последовательно подключенных резистора, можно создать выходное напряжение, составляющее часть входного напряжения.

Вот схема делителя напряжения:

Два резистора, R 1 и R 2 , соединены последовательно, и источник напряжения (V в ) подключен через них. Напряжение от V на выходе до GND можно рассчитать как:

Например, если R 1 было 1,7 кОм; и R 2 составлял 3,3 кОм, входное напряжение 5 В могло быть преобразовано в 3,3 В на выводе V out .

Делители напряжения

очень удобны для считывания показаний резистивных датчиков, таких как фотоэлементы, гибкие датчики и силочувствительные резисторы.Одна половина делителя напряжения - это датчик, а часть - статический резистор. Выходное напряжение между двумя компонентами подается на аналого-цифровой преобразователь на микроконтроллере (MCU) для считывания значения датчика.

Здесь резистор R 1 и фотоэлемент создают делитель напряжения для создания переменного выходного напряжения.

Подтягивающие резисторы

Подтягивающий резистор используется, когда вам нужно смещать входной вывод микроконтроллера в известное состояние.Один конец резистора подключен к выводу MCU, а другой конец подключен к высокому напряжению (обычно 5 В или 3,3 В).

Без подтягивающего резистора входы на MCU можно оставить плавающими . Нет гарантии, что на плавающем контакте высокий (5 В) или низкий (0 В) вывод.

Подтягивающие резисторы часто используются при взаимодействии с входом кнопки или переключателя. Подтягивающий резистор может смещать входной контакт, когда переключатель разомкнут. И это защитит цепь от короткого замыкания при замкнутом переключателе.

В приведенной выше схеме, когда переключатель разомкнут, входной вывод MCU подключен через резистор к 5 В. Когда переключатель замыкается, входной контакт подключается непосредственно к GND.

Обычно значение подтягивающего резистора не обязательно должно быть каким-либо конкретным. Но он должен быть достаточно высоким, чтобы не терять слишком много мощности, если к нему приложить 5 В или около того. Обычно значения около 10 кОм; работать хорошо.


Покупка резисторов

Не ограничивайте количество резисторов.У нас есть наборы, пакеты, отдельные детали и инструменты, которым вы просто не можете устоять , .

Наши рекомендации:

Щелкните здесь, чтобы просмотреть больше резисторов в каталоге
инструментов:

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Инструмент для гибки выводов резистора

В наличии ТОЛ-13114

Этот маленький кусочек пластика с зазубринами - инструмент для гибки выводов резистора. Этот маленький…

3

Ресурсы и дальнейшее развитие

Теперь, когда вы начинающий эксперт по резисторам, как насчет изучения некоторых более фундаментальных концепций электроники! Резисторы, конечно, не единственный базовый компонент, который мы используем в электронике, есть еще:

Или, может быть, вы хотите подробнее изучить применение резисторов?

Типы, применение, детали »Электроника

Резисторы

являются одними из наиболее широко используемых компонентов в электронных схемах - существует множество различных типов резисторов, имеющих разные свойства и используемых по-разному в разных схемах.


Resistor Tutorial:

Обзор резисторов Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Резисторы всех типов в большом количестве используются в производстве электронного оборудования.Фактически, резистор, вероятно, является наиболее распространенным типом электронного компонента, используемого в электрических и электронных схемах.

Существует большое количество различных типов резисторов, которые можно купить и использовать. Свойства этих разных резисторов различаются, и это помогает выбрать резистор подходящего типа для любой конкретной конструкции, чтобы обеспечить наилучшие характеристики.

Несмотря на то, что многие резисторы будут работать в различных приложениях, в некоторых случаях может иметь значение тип резистора.Соответственно, необходимо знать о различных типах резисторов и о том, в каких приложениях можно использовать каждый тип резистора.

Выбор резисторов с постоянными выводами или различных типов

Что такое резистор?

Резисторы

используются практически во всех электронных схемах и многих электрических. Резисторы, как следует из их названия, противостоят току электричества, и эта функция является ключевой для работы большинства цепей.

Примечание о сопротивлении:

Сопротивление - один из ключевых факторов, используемых в электрических и электронных схемах.Сопротивление - это свойство материалов сопротивляться потоку электричества, и оно регулируется законом Ома.

Подробнее о Сопротивление.

Для резисторов используются два основных символа схемы. Самый старый из них до сих пор широко используется в Северной Америке и состоит из зубчатой ​​линии, обозначающей провод, используемый в резисторе. Другой символ цепи резистора представляет собой небольшой прямоугольник, который часто называют международным символом резистора, и он более широко используется в Европе и Азии.

Обозначения цепи резистора

Единицей измерения или сопротивления является Ом, Ом, а значения резистора могут быть указаны в единицах Ом - Ом, тысячи Ом или килом - кОм и миллионы Ом, мегом, МОм. При написании на схемах таких значений, как 10 кОм, можно увидеть, что это означает 10 кОм или 10 кОм. Знак Омега часто опускается, а десятичная точка заменяется множителем: например, 1R5 будет 1,5 Ом, 100R - 100 Ом, 4k7 - 4,7 кОм, 2M2 - 2,2 МОм и т. Д.

Есть много разных типов резисторов.Некоторые из них предназначены для специальных применений, таких как использование в качестве переменных резисторов, а другие используются для ограничения перенапряжения, в то время как другие обеспечивают переменное сопротивление в зависимости от температуры. Все эти характеристики можно использовать.

Однако для постоянных резисторов необходимо учитывать разные характеристики.

Несмотря на то, что фактическое сопротивление компонента имеет первостепенное значение, необходимо учитывать и другие характеристики. Рассеиваемая мощность, шум, индуктивность, термическая стабильность и ряд других характеристик могут влиять на работу цепи, в которой используется резистор.

Различные материалы и структура резистора могут иметь большое влияние. Соответственно, при выборе резистора, который будет использоваться, эти характеристики также должны быть приняты во внимание.

Принципиальное различие типов резисторов

Первые основные категории, к которым могут быть отнесены различные типы резисторов, - фиксированные или переменные. Эти разные типы резисторов используются для разных приложений:

  • Постоянные резисторы: Постоянные резисторы на сегодняшний день являются наиболее широко используемым типом резисторов.Они используются в электронных схемах для установки правильных условий в цепи. Их значения определяются на этапе проектирования схемы, и их никогда не следует изменять для «настройки» схемы. Существует множество различных типов резисторов, которые можно использовать в различных обстоятельствах, и эти различные типы резисторов более подробно описаны ниже.
  • Переменные резисторы: Эти резисторы состоят из фиксированного резисторного элемента и ползунка, который подключается к основному резистивному элементу.Это дает три соединения с компонентом: два соединены с фиксированным элементом, а третье - с ползунком. Таким образом, компонент действует как переменный делитель потенциала, если используются все три соединения. Можно подключить к ползунку и одним концом, чтобы обеспечить резистор с переменным сопротивлением.
    Потенциометр предварительной настройки углеродной пленки Переменные резисторы и потенциометры широко используются для всех форм управления: - от регуляторов громкости на радиоприемниках и ползунков в аудиомикшерах до множества областей, где требуется переменное сопротивление.
    Потенциометр и переменный резистор Строго говоря, потенциометр - это компонент, в котором есть фиксированный резистор, который имеет ползунок для обеспечения деления потенциала от напряжения наверху. Переменный резистор фактически такой же, но с ползунком, соединенным с одним концом резистора, так что он обеспечивает истинное переменное сопротивление.

Типы постоянного резистора

Есть несколько различных типов постоянного резистора:

  • Состав углерода: Резистор углеродного состава - это тип резистора, который когда-то был очень распространен - ​​он был основным типом резистора, но теперь редко используется, потому что новые формы резистора обеспечивают лучшую производительность, они меньше и тоже дешевле.

    Резисторы из углеродного состава получают путем смешивания гранул углерода со связующим, которое затем превращается в небольшой стержень. Этот тип резистора был большим по сегодняшним меркам и имел большой отрицательный температурный коэффициент.
    Резисторы также страдали от больших и беспорядочных необратимых изменений сопротивления в результате нагрева или старения. В дополнение к этому гранулированный характер углерода и связующего приводит к возникновению высокого уровня шума при протекании тока.


  • Углеродная пленка: Этот тип резистора был представлен на заре транзисторной технологии, когда уровни мощности имели тенденцию быть ниже.
    Карбоновый пленочный резистор Углеродный пленочный резистор формируется путем «крекинга» углеводорода на керамическом каркасе. Сопротивление полученной осажденной пленки устанавливали путем врезания спирали в пленку. Это сделало эти резисторы очень индуктивными и мало пригодными для многих ВЧ-приложений. Они показали температурный коэффициент от -100 до -900 частей на миллион на градус Цельсия. Углеродная пленка защищена либо конформным эпоксидным покрытием, либо керамической трубкой.
  • Металлооксидный пленочный резистор: Этот тип резистора в настоящее время является наиболее широко используемой формой резистора.Вместо углеродной пленки в этом типе резистора используется пленка оксида металла, нанесенная на керамический стержень. Как и в случае с углеродной пленкой, сопротивление можно регулировать, вырезая в пленке спиральную канавку. Пленка снова защищена конформным эпоксидным покрытием. Этот тип резистора имеет температурный коэффициент около + или - 15 частей на миллион на градус Цельсия, что дает ему намного лучшие характеристики по сравнению с любым резистором на основе углерода. Кроме того, этот тип резистора может поставляться с гораздо меньшим допуском, стандартным является 5% или даже 2%, а доступны версии с 1%.Они также демонстрируют гораздо более низкий уровень шума, чем углеродные резисторы, однако в основном они были заменены металлическими пленочными резисторами.
  • Металлопленочный резистор: Металлический пленочный резистор очень похож на металлооксидный пленочный резистор. Визуально он очень похож, и производительность также сопоставима. Вместо металлооксидной пленки в этом типе резистора используется металлическая пленка, как следует из названия. Могут использоваться такие металлы, как никелевый сплав.
    Металлопленочный резистор с выводами Металлопленочный резистор - это тип, который наиболее широко используется, когда требуется резистор с выводами.
  • Резистор с проволочной обмоткой: Этот тип резистора обычно предназначен для приложений с большой мощностью. Эти резисторы изготавливаются путем наматывания на каркас провода с более высоким, чем обычно, сопротивлением (провод сопротивления).

    Более дорогие разновидности наматываются на керамический каркас и могут быть покрыты стекловидной или силиконовой эмалью.Этот тип резистора подходит для высоких мощностей и демонстрирует высокий уровень надежности при высоких мощностях наряду со сравнительно низким уровнем температурного коэффициента, хотя это будет зависеть от ряда факторов, включая первый, используемый провод и т. Д. В качестве резисторов с проволочной обмоткой часто предназначены для приложений с высокой мощностью, некоторые разновидности спроектированы таким образом, что их можно установить на радиаторе, чтобы гарантировать, что мощность рассеивается в металлоконструкциях, чтобы ее можно было унести.

    Ввиду того, что они намотаны, они не подходят для работы на частотах выше низких, хотя, если намотать части резистивного провода в разных направлениях, индуктивность можно несколько уменьшить.


  • Резисторы для поверхностного монтажа: Технология поверхностного монтажа, SMT в настоящее время является основным форматом, используемым для электронных компонентов. Их проще использовать в автоматизированном производстве, и они способны обеспечить очень высокий уровень производительности. В резисторах SMT используются технологии, аналогичные другим формам, но в формате для поверхностного монтажа.

Другие типы резисторов

Хотя большинство резисторов являются стандартными постоянными или переменными резисторами, существует ряд других типов резисторов, которые используются в более узких или специализированных приложениях.

  • Светозависимый резистор / фоторезистор: Светозависимые резисторы или фоторезисторы изменяют свое сопротивление в зависимости от уровня освещенности. Они используются в ряде сенсорных приложений и во многих случаях представляют собой очень экономичное решение.

    Типичный светодиодный резистор, зависимый от света Светозависимые резисторы имеют задержку во времени, необходимом для реакции на изменение освещенности, но они дешевы и просты в использовании.


  • Термистор: Как видно из названия, термисторы являются термочувствительными резисторами.Сопротивление термистора зависит от температуры. Некоторые имеют отрицательный температурный коэффициент, термисторы NTC, другие имеют положительный температурный коэффициент, термисторы PTC.
  • Варистор: Варисторы доступны в нескольких формах. По сути, эти электронные компоненты изменяют свое сопротивление в зависимости от приложенного напряжения, и в результате они находят применение для защиты от скачков напряжения и перенапряжения. Часто их можно увидеть как Movistors, что является сокращением слов M etal O xide V ar istor .

    Выбор варисторов с выводами Варисторы - это устройства, которые широко используются в удлинителях сети с защитой от перенапряжения или переходных процессов и используются для защиты компьютеров. Следует помнить, что каждый раз, когда варистор получает импульс, его свойства незначительно меняются.


Хотя резисторы можно рассматривать как простые в использовании электронные компоненты, существует ряд параметров, которые необходимо учитывать при выборе правильного типа резистора.Важны не только сопротивление, но и параметры. Выдерживаемое напряжение, рассеиваемая мощность и тип самого резистора - все это влияет на производительность. Поскольку доступно множество типов резисторов, необходимо выбирать правильный тип для каждого конкретного применения. Таким образом может быть обеспечена лучшая производительность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
