Где должна быть розетка для духового шкафа: Правильно расположить розетки на кухне — где и сколько?

для варочной панели и духового шкафа, для встраиваемой техники, на фартуке, над столешницей

В кухне часто повышено содержание водяных паров и регулярно меняется температура. В помещении находится техника, отличающаяся высокой мощностью. Розетки на кухне должны размещаться так, чтобы обеспечить безопасность эксплуатации и предотвратить попадание влаги.

Содержание

1. Выбор розеток с учетом силовой нагрузки электроприборов
2. Схема и правила размещения розеток
3. Для холодильника
4. Для рабочей зоны над столешницей
5. Для вытяжки
6. Для варочной панели и духовки/плиты
7. Для посудомоечной машины
8. Для подсветки
9. Проводка и защитная автоматика

Выбор розеток с учетом силовой нагрузки электроприборов

Прежде чем продумывать расположение розеток на кухне, нужно определиться с тем, какие приборы ставить в помещении. Они различаются по мощности: к примеру, у некоторых электроплит она может доходить до 15 киловатт. Иногда, помимо типичных кухонных приборов, в помещении ставят телевизор или кондиционер. Их тоже нужно учитывать при подсчете.

Определившись с перечнем техники, нужно выяснить, какую силовую нагрузку она создает в сумме. Это можно сделать, сложив потребляемые мощности всех приборов. Для техники, у которой они высоки, потребуется приобретать розетки, способные выдерживать столь большую нагрузку.  Обычно суммарная мощность приборов не превышает 7 киловатт. Если это не так, стоит подумать о вводе сети 380 В и организации нагрузки, распределенной по фазам.

Помимо мощности, которую может выдерживать розетка, при подборе нужно обращать внимание на степень защиты. Изделия должны быть приспособлены для монтажа во влажных помещениях. Если в доме есть дети, нужно оборудовать розетки защитными заглушками.

Сами

84.43%

Нанимали специалистов

5.74%

Вместе с мастером

9.84%

Проголосовало: 122

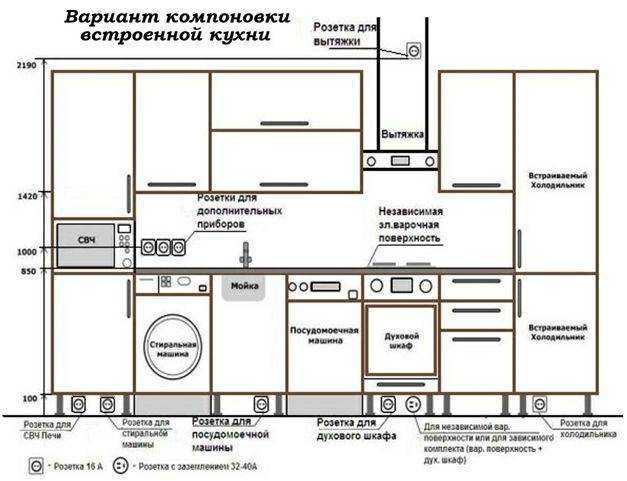

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Размер розетки подбирают, ориентируясь на нормы дистанции. Если кухня тесная, можно использовать двойные конструкции с парой гнезд. Улучшить сочетаемость с интерьером можно, приобретя накладные панели, окрашенные в цвет гарнитура.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

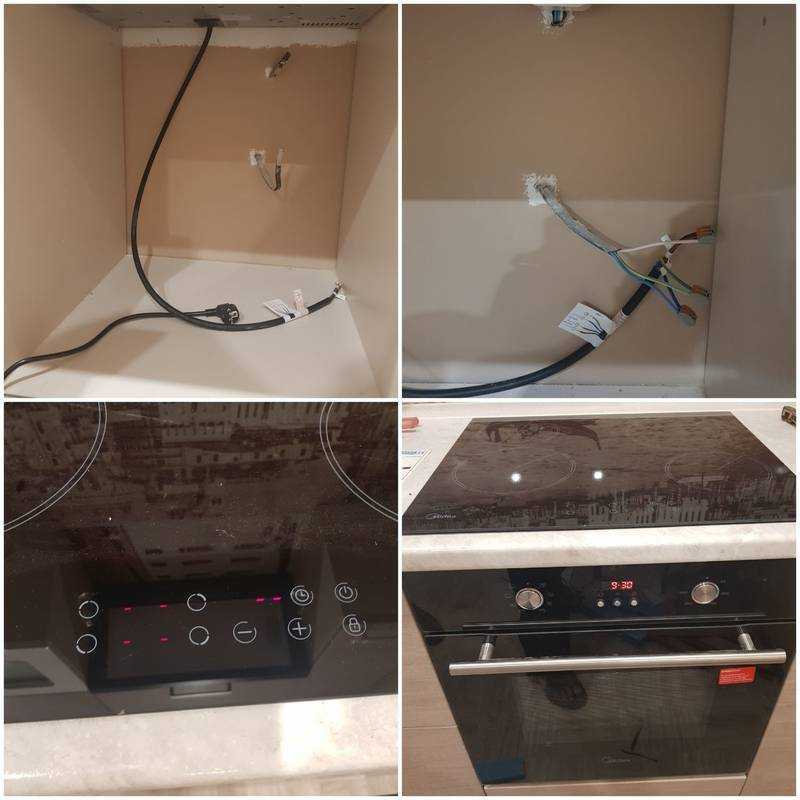

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

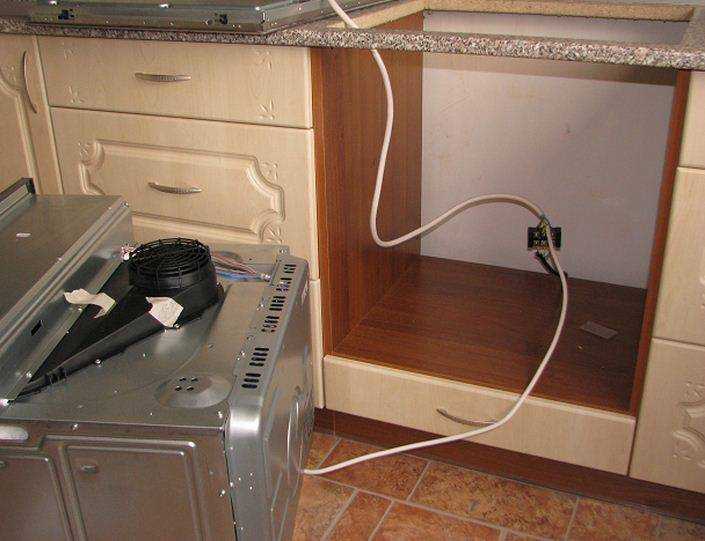

Монтировать розетку прямо за духовкой не стоит. Включенная вилка создаст неудобство при размещении прибора.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству. Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Валера

Голос строительного гуру

Задать вопрос

Общее количество розеток зависит от числа приборов. Оно может быть каким угодно, главное, чтобы общая мощность техники не превысила соответствующий номинал у розеток и электрических сетей. Если жильцам понадобилась большая нагрузка, придется прокладывать отдельные проводники, соответствующие техтребованиям. Также нужно знать, что перегрузка одиночной розетки способна привести к короткому замыканию. Поэтому нужно иметь группу отдельных линий для подсоединения.

Проводка и защитная автоматика

Монтаж электропроводки выполняют трехжильным кабелем с маркировкой «нг LS», указывающей на нераспространение возгорания и низкое выделение дыма. Минимальное сечение жил – 2,5 мм² (тогда как для освещения – 1,5 мм².). Лучше брать медный кабель – его жилы меньше нагреваются при работе, поэтому он обеспечивает более высокий уровень электробезопасности. К тому же, алюминиевая проводка требует большего сечения жил.

Монтаж может быть открытым или скрытым. Во втором случае потребуется штробление стен для создания специальных борозд.

Для каждой группы нужна распределительная коробка. Для смешанных комбинаций ее часто устанавливают над выключателем света (если их несколько, как правило, выбирается расположенный ближе к выходу). Коробку для розеточной группы располагают в удобной точке, примерно одинаково удаленной от запитываемых мест. Не стоит помещать ее за мебелью и в других труднодоступных зонах.

В отношении автоматики действуют следующие правила:

1. Из-за влажности воздуха и большого числа конструкций с корпусом из металла в щитке перед автоматами нужно установить УЗО ввода на электроток 30 мА.
2. Розеточные группы, к которым подключают технику до 3,5 кВт, требуют автоматов на 16 А, для устройств до 5,5 кВт – на 25 А.
3. Для варочной панели кабель и автоматику выбирают в зависимости от мощности. Например, для агрегата до 3,5 кВт подойдет стандартный провод ВВГнг LS 3х2,5, тогда как для устройств на 7,2-8,8 кВт нужны кабель с сечением 3х10 мм². и автомат на 40 А.

Не следует использовать на кухне шнуры-удлинители. Они повышают нагрузку на электропроводку и ведут к короткому замыканию, если на устройство попадет жидкость. Особенно опасно подключать посредством удлинителя холодильник.

Валера

Голос строительного гуру

Задать вопрос

Частая ошибка – нарушение техники безопасности: размещение розеток слишком близко к крану или плите, использование кабелей с поврежденной изоляцией. Также опасно, когда при монтаже не рассчитывают нагрузку на сеть, особенно при эксплуатации высокомощных приборов, на которую могут быть не рассчитаны провода. При работе с розетками и сетями необходимо отключать электричество на вводном автомате. Гнезда, расположенные возле источников воды, должны иметь достаточную защиту.

Розетки для духового шкафа и варочной панели .

Электропара

Современные духовые шкафы и варочные панели отличаются стильным дизайном и великолепными техническими характеристиками. Помимо функции энергосбережения они значительно расширяют горизонты кулинарных фантазий хозяйки, а многие работают по интеллектуальному принципу. После покупки предстоит процесс подключения духового шкафа и варочной панели к сети, нужно выбрать подходящий кабель и розетки.

Прежде всего следует поинтересоваться рекомендациями производителя по выбору розетки, особое внимание обратить на потребляемую мощность прибора. Розетка должна быть рассчитана на определенную силу тока, которая возникает при включении техники, этот параметр можно вычислить так: делим суммарную мощность варочной панели или духового шкафа на величину напряжения сети. Например, мощность электроплиты равна 2200 Вт, а напряжение 220 В. Разделив 2200/220 В мы получаем 10 Ампер – выбранная розетка должна иметь силу тока не меньше, а лучше больше этого значения. Поскольку варочная панель или жарочный шкаф работают обычно довольно долгое время (например, приготовление холодца занимает около 6 часов непрерывной работы), лучше перестраховаться и сразу брать розетку с большим запасом –отлично зарекомендовали себя розетки на 25 А и выше.

Следует заметить, что духовые шкафы менее мощные, чем варочные панели, для них достаточно сетевого напряжения 220 В и розетка на 25 Ампер. А вот варочные плиты вообще чаще всего подключают напрямую к сети без использования розеток, но уж если потребовалось подключить розетку, следует выбирать модель с силой тока 32 Ампера, причем отдельный автомат тоже должен быть не менее 40 Ампер.

Розетки силовые для духовых шкафов и электроплит бывают встроенного и накладного монтажа. Если вы производите установку варочной панели в частном деревянном доме, используйте только накладной монтаж (открытая проводка) и обязательно заведите провод в кабель-канал во избежание возникновения пожароопасных ситуаций.



Силовая розетка для варочной панели

Розетка накладная для духового шкафа

Силовая вилка

Итак, мы выяснили, что для подключения жарового духового шкафа можно обойтись подключение розетки в обычную сеть 220 Вольт. Варочная панель должна подключаться только на отдельный автоматический выключатель, рассчитанный на силу тока не менее 32 А (C32). Розетка должна обязательно быть оснащена заземляющим контактом, провод выбирается не менее 4 мм2 сечения, причем нужно использовать силовой медный провод с тремя жилами (NYM, ВВГнг). Возможно, когда в квартире двухфазная сеть и провод имеет четыре жилы.

Автомат для варочной панели

Кабель NYM для однофазной сети

Провод ВВГнг для двухфазной сети



Посмотрите, сколько проводов идет от варочной панели – если три, то можно подключить и к однофазной сети, а вот если четыре – сеть должна быть двухфазной. Что же делать, если в вашем доме сеть однофазная, а плита требует две фазы? Не стоит пугаться, можно справиться и с этой проблемой. Скрутите два фазных провода от плиты вместе (обычно они маркируются черным и коричневым цветами, подробнее нужно смотреть на схеме подключения от производителя). У вас получится одна скрученная жила, ее следует подключить к фазе от сети (черный, коричневый или белый провод от стены).

Заземляющая жила желто-зеленого цвета подключается к заземляющей клемме силовой розетки, если в вашей сети всего два провода (дома старой постройки), выводите землю в общий электрощиток на подъезд. Всегда соблюдайте полярность – «фаза» должна подключаться к «фазе», «нулевая» жила к «нулю», а «земля» к «земле». Уделить особое внимание требованиям изготовителя по подключению: в наших домах часто уже стоят готовые силовые розетки под электроплиту, но они могут не подходить к варочной панели, которая бывает и на 220 В, и на 380. Если варочная панель требует 220 В, не подключайте ее к готовой розетке на 380 В, а делайте новую.

Схема подключения варочной плиты в однофазной/двухфазной сети

Позиционирование подключаемой электрической духовки

Доброе утро,

Я занимаюсь изменением планировки кухни по практическим причинам. Я сделал новый шкаф, в который поместил электрическую духовку NEFF. Я заметил, что в «текущей» ситуации духовка подключена к розетке, которая находится в соседнем шкафу, поэтому розетка находится не прямо за самой духовкой, а рядом с ней, и отделена стенкой шкафа из МДФ (с отверстием чтобы штекер проходил на другую сторону).

В «новом» шкафу для духовки розетка размещена на стене сразу за духовкой. Это двойная розетка, одна для самой духовки, а другая для микроволновки, которая будет на верхней полке шкафа.

Небезопасно ли размещать розетку сразу за духовкой?

Если это небезопасно, варианты могут быть следующими:

(1) переместить этот сокет в другое место — но это потребует больше работы, поэтому я хотел посмотреть, нужно ли это, прежде чем что-либо делать.

(2) Я мог бы сделать заднюю часть шкафа (который в настоящее время представляет собой только раму, без задней стенки), чтобы задняя часть духовки была отделена от розетки этой стенкой из МДФ, поэтому духовка -> задняя стенка шкафа (МДФ) -> затем плиточная стена с розеткой позади.

Что посоветуете?

Заранее спасибо за ответы и пожелания!

———————————————— ———————————————————

Все это имеет смысл, Спасибо за ваши ответы!

4

4 ответа от сборщиков кухни MyBuilder

Лучший ответ

Тройной M

Marianglas • На сайте с 11 окт. 2012 • 88 рабочие места, 100% положительный обратная связь

Дело не столько в том, что розетка находится за духовкой, сколько в том, что вы не сможете легко изолировать питание, если возникнет такая необходимость, например, в случае неисправности — пожар — наихудший сценарий — Подумайте, не проще ли попросите электрика установить выключатель для отключения питания внутри соседнего шкафа.

Проконсультируйтесь с электриком для вашего лучшего варианта, надеюсь, что это поможет.

2021-01-05T10:46:00+00:00

Ответ получен 5 января 2021 г.

ELK INSTALLATIONS LTD

Horncastle • На сайте с 3 марта 2017 г. • 14 рабочие места, 100% положительный обратная связь

необходимо уметь изолировать прибор. его можно подключить за духовкой, но потребуется изолятор в доступном месте. самый простой вариант — поставить вилку в шкафчик рядом с духовкой, хотя все же нахмуриться на нее можно.

также обратите внимание на глубину духового шкафа, в стандартных устройствах задняя часть обычно вынимается из корпуса прибора, так как духовой шкаф почти касается стены. поэтому, если вы не выбрали более широкие столешницы и более широкие блоки, вы не сможете установить МДФ обратно в блок и при этом иметь достаточный зазор для вентиляции воздушного потока вокруг духовки

2021-01-05T10:46:04+00:00

Ответ получен 5 января 2021 г.

Jnh Ремонт дома

Хемпстед • На сайте с 6 апреля 2017 г. • 22 рабочие места, 100% положительный обратная связь

Привет, предыдущий ответ правильный, но также (если я правильно понимаю) мы говорим о двойной розетке для подключения трехконтактной вилки x2. Есть большая вероятность, что новая плита не будет полностью отодвигаться назад, как у большинства. очень маленький зазор между стеной и задней стенкой плиты.

2021-01-11T17:55:02+00:00

Ответ написан 11 января 2021 г.

Услуги домашнего мастера

Хартфордшир • Участник с 4 декабря 2008 г. • 4 рабочие места, 100% положительный обратная связь

Розетка не должна находиться за духовкой, она должна быть в шкафу рядом с ней, чтобы ее можно было выключить с помощью выключателя, что позволит обслуживать приборы, не вынимая духовку для отключения питания.
Некоторые сервисные инженеры могут отказаться от работы с устройствами, если они не могут легко изолировать питание.

2021-01-27T17:15:02+00:00

Ответ написан 27 января 2021 г.

Расстояние от розетки и выключателя до варочной панели | Программное обеспечение Pro Certs

Команда Pro Certs Software предоставляет рекомендации по установке розетки или выключателя рядом с плитой или плитой.

Существует множество руководств по минимальному расстоянию между розеткой или выключателем плиты и плитой или плитой. Причина, по которой существуют рекомендации по минимальным расстояниям, состоит в том, чтобы уменьшить риски, связанные с электрическими распределительными устройствами или розетками, расположенными слишком близко к плите или духовке.

В зависимости от того, какое руководство вы прочитали относительно блоков подключения плит рядом с варочными панелями и духовками, расстояния варьируются от 100 мм до 300 мм. Поскольку рекомендуемое минимальное расстояние для розеток рядом с раковиной составляет 300 мм, мы бы предпочли придерживаться правила 300 мм, исходя из тех же факторов, которые указаны в руководстве по розеткам и раковинам.

Риски

Возможные риски, связанные с тем, что выключатель/изолятор или розетка варочной панели или плиты находятся за варочной панелью или плитой.

Burns

Если выключатель или изолятор варочной панели расположен за варочной панелью и пользователю требуется быстро выключить варочную панель, пользователю НЕ следует тянуться к горячей варочной панели, чтобы выключить ее.

Повреждение электрических принадлежностей водой и теплом

Если за варочной панелью или духовым шкафом установлен изолятор кухонной плиты, существует риск повреждения изолятора плиты от нагревания от варочной панели или плиты. В дополнение к этому, если кастрюля закипит или перегреется, существует потенциальный риск намокания изолятора плиты.

Ограниченное пространство на кухне

В некоторых случаях на кухне может не хватить места для установки выключателей, розеток или ответвлений на расстоянии 300 мм от плиты или духовки. В таких обстоятельствах установщик должен выбрать безопасное и легкодоступное альтернативное место. Некоторые рекомендации, которые мы нашли, рекомендуют минимальное расстояние от 100 мм, однако 300 мм является предпочтительным расстоянием до максимального расстояния 2 м и, конечно же, не непосредственно за варочной панелью.

Кухонный установщик может изменить планировку существующей кухни, переместив варочную панель или духовой шкаф, в результате чего варочная панель или духовой шкаф будут размещены слишком близко или непосредственно перед существующими электрическими аксессуарами. В таких случаях вам следует переместить электрические аксессуары в безопасное место — это лучше всего сделать до того, как будет установлена ​​новая кухня.

Розетки, ответвления с плавкими предохранителями, выключатели света, выключатели и изоляторы для плит не должны устанавливаться позади или непосредственно над плитой или духовкой.

Электрооборудование рядом с плитами

На каком расстоянии от газовой или электрической плиты или варочной панели следует располагать электрооборудование? NHBC отвечает на этот вопрос:

«Минимальное расстояние 100 мм, измеренное по горизонтали от электрического аксессуара до края отдельно стоящей плиты или отдельной варочной панели, считается приемлемым во избежание побочных эффектов от использования плиты или варочной панели. Электрические принадлежности не должны располагаться непосредственно над плитой или варочной панелью из-за возможности ожогов или повреждения гибкого кабеля подключенного оборудования».

Источник: NHBC – Электрооборудование возле плит

Часть P Строительных норм и правил

Проектирование и монтаж; П1.

При проектировании и монтаже электроустановок должны быть предусмотрены разумные меры для защиты лиц, эксплуатирующих, обслуживающих или модифицирующих установки, от пожара или травм.

BS 7671 Руководство по эксплуатации

7.4 Близость к электрическим и другим коммуникациям; 528,3

Электрические и все другие коммуникации должны быть защищены от любых вредных взаимных воздействий, ожидаемых как вероятные при нормальных условиях эксплуатации. Например, кабели не должны соприкасаться с горячими трубами или проходить рядом с ними.

5 Изоляция и коммутация – Должны быть предусмотрены средства изоляции; 462. 3 За каждую единицу снаряжения.

5.4 Функциональное переключение; 463.1.3 Все потребляющее ток оборудование, требующее управления, должно управляться переключателем.

Руководство электрика по строительным нормам и правилам

5.2.2 Расположение принадлежностей на кухне;

1. Электроустановочные изделия (например, розетки, выключатели) следует монтировать на строительную ткань, а не на кухонную мебель.

2. Выключатели управления плитой, выключатели вытяжного вентилятора и т. д. не должны устанавливаться так, чтобы для их работы приходилось наклоняться или тянуться к конфоркам.

3. Розетки должны быть установлены на высоте не менее 450 мм от пола.

4. Принадлежности следует устанавливать на расстоянии не менее 300 мм от края кухонных раковин и сушилок.

Вывод

Минимальное расстояние от выключателя, ответвления или розетки до плиты или духовки составляет 300 мм по горизонтали от края прибора.
