Гофра для проводки в деревянном доме: Прокладка кабеля без гофры — 6 причин почему нельзя. На потолке, в стене, под штукатурку.

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

• удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

• уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

• защита от внешних воздействий

• сменяемость проводки

• читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

• полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл. проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Статьи по теме

Какую электропроводку лучше сделать в деревянном доме: скрытая, гофрированная, беспроводная

Какую электропроводку лучше сделать в деревянном доме: скрытая, гофрированная, беспроводная

Любые конструкции деревянных и каркасных домов относятся к объектам повышенной пожароопасности. Возгорание может произойти не только от неправильно работающей печи, но и при неисправностях электропроводки (75% случаев). Именно поэтому требования СНиП и ПЭУ к прокладке кабеля и установке электрооборудования в деревянных строениях чрезвычайно жесткие.

Содержание

1

Требования к электропроводке в деревянном доме

Основные требования, предъявляемые к электропроводке, следующие:

• Возможность возгорания кабелей должна быть сведена к минимуму или вообще исключена.
• Проводам и электрооборудованию надлежит иметь достаточный запас мощности на каждом конкретном участке при возникновении пиковых нагрузок.
• Состояние проводки должно быть безопасным для людей и животных, исключать возможность их поражения электротоком.

2

Виды электропроводки в деревянном доме — краткий обзор и сравнение

Нередко перед хозяевами деревянных домов стоит довольно сложный выбор. Что будет лучше и безопасней – открытая проводка, кабель, размещенный внутри каркасных стоек, в металле за деревянной стеной? В первом случае вероятность обнаружить перегрев проводов намного выше, поскольку проводник находится на виду. При скрытой электропроводке, проложенной в дереве или за облицовкой шансов на своевременное реагирование при создании внештатной ситуации практически нет.

В кратком обзоре существующих вариантов монтирования кабеля мы рассмотрим каждый из них с точки зрения безопасности. Надеемся, что наш обзор поможет вам в решении вопроса, какую электропроводку лучше сделать в деревянном доме.

1.Особенности монтажа открытой электропроводки

Простота монтажа и удобство эксплуатации открытой проводки делает ее довольно востребованной при строительстве деревянных домов.

Наиболее часто для обеспечения безопасности и защиты электрического кабеля используются:

• Гофрированные трубы

Целесообразность установки гофрированных труб возникает в том случае, когда монтаж кабеля проводится по криволинейным поверхностям. Диаметр гофры самый разный, производится она из негорючих материалов.

При необходимости в гофротрубу можно поместить несколько кабелей. Собранная конструкция крепится к стене или потолку металлическими/пластмассовыми клипсами. Существенным недостатком является то, что при прокладке труб по прямой линии они провисают и смотрятся неприглядно.

• Кабель каналы

Кабель каналы представляют собой П-образную конструкцию из негорючей пластмассы, которая крепится к стенам и потолку.

В короб закладываются провода, а сверху надевается крышка, оснащенная фиксаторами. Кабель каналы недорогие, они легко и быстро монтируются, имеют привлекательный внешний вид. Если подобрать расцветку короба под дерево, то он будет малозаметен на стене. Однако, данная конструкция пригодна лишь для использования на ровных поверхностях.

• Фарфоровые изоляторы

В последние годы изоляторы из фарфора стали все чаще использоваться при создании интерьеров в ретро стиле. Как говорится, что такое новое? Это хорошо забытое старое. Причем, грамотно проведенная ретро проводка становится оригинальным украшением интерьера под старину.

Монтируется она на изоляторах, предварительно установленных на стене или потолке. Скрученные провода надеваются на них сверху и расстояние от кабеля до стены должно составлять не менее 0,1 м. Обязательно использование медного кабеля с двумя и более слоями изоляции из разряда самозатухающих и не распространяющих дым. Провода типа NYM или ВВГнг отвечают именно таким характеристикам.

Иногда проводка в деревянном доме прокладывается при помощи металлических или пластиковых скоб.

Преимуществом данного метода является высокая скорость монтажа и экономия на материалах. Кабель типа ВВГнг и NYM может крепиться прямо к стене. Другие виды проводов укладываются в местах крепления на асбестовую или металлическую прокладку. Ее концы должны выступать с обеих сторон кабеля на 0,1 м.

Правила монтажа открытой проводки в деревянном доме гласят о том, что:

1. Провода следует располагать таким образом, чтобы они не касались деревянных поверхностей, при этом их изоляция должна быть максимальной.
2. Электропроводку можно располагать, как вертикально, так и горизонтально, но все повороты выполнять только под прямым углом.
3. В качестве подрозетников и распределительных коробок использовать изделия из металла (он не горит).
4. Сечение кабеля следует подбирать такое, чтобы запас мощности проводки составлял до 30%.
5. В распределительном щитке обязательно устанавливать автоматический выключатель и УЗО.

2.Особенности монтажа скрытой электропроводки

Скрытая проводка привлекает будущих владельцев деревянных домов своей эстетичностью и удобством. И лишь немногие знают о том, насколько трудоемки ее ремонт и обслуживание. К примеру, закладку металлических труб для электрокабеля нужно вести еще на стадии строительства, а это значит, что потребуются точные расчеты, без малейших ошибок. Да и стоимость монтажа однозначно возрастает.

После окончания строительства и проведения отделочных работ скрытая проводка протягивается через металлический корпус или ПВХнг трубки:

• Между перекрытий.
• Внутри навесного потолка.
• Внутри каркасной стены.
• В стойках каркаса.

Для справки. Наиболее удачным вариантом для проведения скрытой проводки являются медные трубки. Они легко гнутся и идеально подходят для обустройства разветвленной системы. Однако за удобство их использования придется в буквальном смысле платить недешево, ведь медь довольно дорогая.

Четыре «не» при монтаже скрытой проводки:



1. Магистраль не проводится внутри бруса или бревен без надлежащей защиты.
2. Провод не должен соприкасаться с деревом.
3. Чтобы кабель не повредился, на края трубок следует надеть пластмассовые втулки.
4. Монтаж электропроводки не может проводиться без предварительной разработки схемы разводки.



Чтобы электропроводка соответствовала предъявляемым требованиям, следует детально изучить «Правила устройства электроустановок». Здесь каждое ограничение базируется не только на расчетах специалистов, но и является результатом произошедших несчастных случаев.



Каковы же основные требования к монтажу скрытой проводки:

• Для создания единого контура трубки соединяются между собой креплениями на болтах или сваркой.
• Обязательно использование проводов с негорючей двойной (и более) изоляцией. К ним относятся такие марки проводов, как РКГМ, ВВГнг LS, ВВГнг, NYM.
• Трубчатый контур обязательно заземляют, чтобы исключить пробой или возникновение искр.
• Доступ к распределительным коробкам должен оставаться свободным.
• Электрощит устанавливается в коридоре и крепится к стене на негорючую диэлектрическую пластину.
• Все электроприборы заземляются путем подключения к соответствующему контуру.
• Применять при скрытой проводке гофрированные трубы и кабель каналы запрещено (ПУЭ 7.1.38).
• Ни в коем случае нельзя соединять концы кабеля скруткой.
• При прокладывании нескольких параллельно идущих проводников необходимо соблюдать между ними дистанцию.

3. Особенности беспроводной технологии для деревянного дома

Благодаря использованию беспроводных элементов можно значительно сократить количество проводки в доме. И подобный вид систем называется «умным домом». Почему они еще не получили широкого распространения? Пока беспроводная проводка обходится слишком дорого. Однако наступит тот день, когда подобная технология придет в каждый дом, ведь инженеры работают над ее удешевлением.

В чем суть систем без проводов, чем интересны «умные дома»:



1. Прокладка проводов сохраняет поверхности в первозданном виде. Розетки не слишком возвышаются над полом, почти в уровень с ним. Иные элементы, требующие электропитания, подключаются к проводу, а его «путь» проложен в пустотах дома и скрыт от глаз или питание проводится открытым способом.
2. Нет привязки выключателей и термостатов к проводу. Допустимо их свободное перемещение в наиболее комфортный для пользователей сектор помещения.
3. Есть возможность увеличивать количество источников потребления.
4. Централизованное управление системой.
5. Устройства программируются на определенный период. Обычно это семь дней без забот о поливе газона, климатических параметрах, разогревании бани и так далее.
6. Системное совмещение с датчиками безопасности, отвечающими за утечку воды, газа и прочего.
7. Для управления достаточно одного клика, включая удаленный контроль.



Таким образом, обеспечивается проживание не только в экологически чистом жилом строении, но и в безопасном доме, наделенном умом.

Подведем итоги. Если выбирать наиболее безопасный тип проводки в деревянном доме, то стоит признать, что на сегодняшний день наиболее приемлемым способом прокладки является открытая магистраль. Беспроводная технология далеко не всем по карману, а скрытая не гарантирует безопасность эксплуатации.

Видео сюжет расскажет о требованиях предъявляемых к электропроводке в деревянном доме

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

Электропроводка в деревянном доме

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Открытая проводка

Допускается монтаж на стены кабеля в тройной изоляции NYM или кабеля не распространяющего горение. В маркировке таких материалов есть приписка «нг» (пример кабель ВВГнг). Другой тип кабеля монтируется на подкладку из негорючих материалов, выступающих от края изоляции на расстояние не менее 10 мм.

Наиболее распространенные варианты монтажа:

• В металлической или пластиковой гофре. Не смотрится эстетично.
• В плинтусах. Горизонтальные участки прокладываются без проблем. С вертикальными сложнее.
• Декоративные кабельные тоннели (пластиковый короб с крышкой). Проблематичность – при усадке дома возможна деформация конструкции.
• Проводка на фарфоровых изоляторах. При условии, что провод отстоит от стены на 10 мм, такой способ считается правильным.
• Проводка по стене на скобах. Возможна при применении кабеля не распространяющего горение.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные — металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет — рядом прокладывается другая линия.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Предохранители для дома

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница — значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Проверенные отечественные меры

• Никакие иностранные клеммники и другие способы монтажа проводов не смогут быть лучше пропаянной скрутки.
• Отечественный медный кабель является действительно медным.
• Сечение отечественного кабеля соответствует заявленным параметрам. Этот пункт нынче спорный. Увы, не всегда.

Итог

Специфику электропроводки в деревянном доме определяют два фактора – горючесть материала и усадка дома. Слов «архитектура, дизайн, эстетика» в ПУЭ нет.

Как сделать электропроводку в деревянном доме – дело заказчика. Подрядчики могут сделать любую. Могут по правилам, могут и с нарушениями. Выбор для заказчика не очень лёгкий и сделать его будет надо на стадии проектирования.

Скрытая проводка в деревянном доме : особенности монтажа и правила



Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабеля.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.





Скрытая электропроводка прокладывается различными способами:

• в гофре

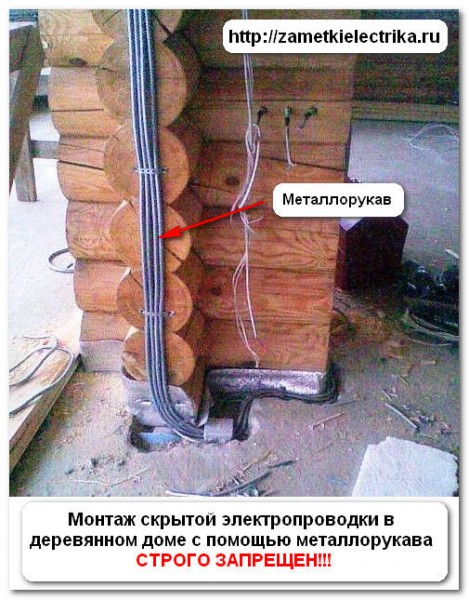

• в металлорукаве
• в металлических трубах
• в пластиковых и металлических коробах
• под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т.д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.



Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу проводки в деревянном доме нужно относиться очень серьезно.

---

Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.







Преимущества скрытой проводки







Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

• внешний вид внутри строения, натуральный неиспорченный вид дерева
• большой выбор механизмов розеток и выключателей для внутреннего монтажа
• защита кабелей от механических повреждений и воздействий
• пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.






Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Но принимая решения о ее монтаже, обязательно нужно взвесить все за и против.









Недостатки скрытой проводки в деревянных строениях







Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

• скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
• при усадке дома бревна могут передавить кабель или трубу
• сложность прокладки металлических труб согласно всем правилам и ГОСТам
• невозможность добавить или перенести впоследствии розетки и выключатели
• высокая цена за монтаж скрытой проводки и материал в деревянном доме







Не каждая фирма сможет грамотно и по всем правилам выполнить безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянном доме компании «Derevfarfor». Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.











Правила монтажа скрытой проводки в деревянных домах различными способами



Как же правильно и безопасно произвести монтаж скрытой электропроводки  в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг  и NYM. Они имеют медные жилы.
ВВГнг  это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
 Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM  круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью,  надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из  ПУЭ:

• металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
• в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
• в сухих помещениях допускается монтаж труб и коробов без уплотнения
• все металлические трубы и другие части трассы должны быть заземлены

Скрытая проводка в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

 Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

 Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба.

Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ.

Количество поворотов и изгибов должно быть минимальным.



монтаж и расчет стоимости. Правила разводки электрики в деревянных домах с наглядными фото

Безопасная электропроводка в деревянном доме -это соблюдение важных четырех составляющих: грамотный монтаж, выбор качественных материалов, установка узо в щит, монтаж контура заземления.

Монтаж безопасной электропроводки в деревянном доме







Электропроводка в деревянном доме играет важную роль в безопасности жилища и людей. Чтобы она была качественной и служила долго нужно соблюдать все правила и нормы по ее монтажу.



---







Электропроводку в деревянном доме наши квалифицированные специалисты заменят в соответствие с нормами и правилами ПУЭ, ГОСТов и СНИПов.









Деревянные строения представляют повышенную опасность возгорания (причиной 70% пожаров в таких зданиях является неграмотно сделанный электромонтаж), поэтому к таким сооружениям предъявляются более жесткие требования по прокладке или замене электропроводки

Деревянные дома привлекает все больше людей по причине экологичности, доступности и быстроты постройки. Но электропроводка в деревянных домах по своему объему и насыщенности ничем не отличаеттся от дома из пеноблоков.



Требования к такой проводке в срубах намного жестче по причине опасности возникновения пожаров.











Электропроводка в деревянном доме будет безопасной только при соблюдении правил:

• правильный выбор кабеля, он должен быть ГОСТ. Марку лучше выбрать ВВГнг или NYM. На освещение сечением 3*1,5мм2, на розетки 3*2,5 мм2
• лучше обойтись открытой проводкой в коробах или ретро на изоляторах
• обязательно монтаж контура заземления
• в щите установка узо с утечкой тока от 0,01-0,03А
• все соединения на вагах клемниках без скруток в распаечных коробках в месте доступным для осмотра











При соблюдении этих правил ваш дом будет с безопасной электропроводкой.

В современном деревянном доме много потребителей, без которых сложно обойтись человеку, поэтому монтаж электропроводки имеет свои особенности, например для них нужно тянуть отдельную линию от щита со своего автомата.

Вот некоторые из них:

• духовой шкаф
• варочная панель
• стиральная машина
• розетки кухни
• водонагреватель

---





Монтаж электропроводки в деревянном доме делится на этапы:

• составление схемы установки розеток и выключателей
• расчет материалов и их закупка
• сборка электрощита
• монтаж контура заземления
• прокладка электропроводки по дому
• сдача объекта

---







Чаще всего после окончания строительства вместо обещанного газа , люди не дождавшись его  используют электричество для обогрева деревянного дома.

Разные виды электрического отопления используемые параллельно с монтажем электропроводки в доме:

• первый тип от конвекторов
• второй от электрокотла
• третий от теплого пола







Первый вид имеет самую высокую эффективность по теплопередаче и экономичности. Самый большой недостаток в том, что без присмотра такое отопление оставлять: большой объем прогоняемого через себя воздуха может стать причиной пожара из-за простого застрявшего фантика в секции батареи.

Второй тип имеет меньшее кпд но самый безопасный вид. Залитый тосол в батареи не боится остановки подачи электричества.

Третий вариант у нас мало распространен и мало изучен, но много домов отапливается по такой системе.

Наши специалисты подскажут в выборе электрического отопления в деревянном доме, расчитают мощность нагрузки и составят схему электроснабжения дома.















Ниже фото неграмотного и опасного монтажа электропроводки в бревенчатом доме.









Нужно выбирать грамотных электриков, чтобы потом не переделывать двойную работу по замене электропроводки и не тратить двойную сумму на материал.

















При выезде на объект и составление сметной документации, у нас это бесплатная процедура, мы расскажем все нюансы электропроводки в деревянном доме и проконсультируем в выборе материалов для ее монтажа.

Вот некотрорые виды работ, которые мы выполняем в комплексе при прокладке электропроводки в деревянных домах:

• устройство контура заземления
• сборка щитов и их монтаж в доме
• устройство молниезащиты
• монтаж открытой и скрытой проводки
• установка и подключение генератора
• сборка и монтаж щита автоматического запуска генератора
• установка видеодомофона
• устройство видеонаблюдения в доме и на участке
• монтаж охранных систем
• освещение участка







Выезд на объект для оценки стоимости работ осуществляем бесплатно в любое удобное для заказчика время

Наши преимущества монтажа :

• мы делаем схемы на всю проводку по полу и стенам, а также на скрытые места их прокладки
• составление договора
• гарантия на все виды работ
• обслуживание объектов после окончания работ

















Стоимость монтажа проводки в деревянном доме







Факторов очень много, от чего будет зависеть цена  на монтаж электропроводки в деревянном доме







Электропроводка в деревянном доме, цена которой будет значительно выше, чем в кирпичном или каменном строении, будет зависеть от следующих параметров:

• Этажности и общей площади здания, количества электроприборов, запланируемых  к использованию; а также от способов прокладки.
• Одним из важных факторов, значительно изменяющих стоимость работ, является наличие тёплых полов в доме.
• Более высокая цена обусловлена тем, что для изоляции, как уже было сказано выше, потребуются только полностью негорючие материалы. Кроме того, в доме из дерева должна быть обязательно установлена защита от молний, контур заземления и УЗО.









Рассчитать цену электрики в деревянном доме с помощью онлайн калькулятора







Калькулятор стоимости электрики в деревянном доме

Наименование работ	Ед. изм.	Цена	Кол-во
Монтаж накладной розетки, выключателя, распаячной коробки
Розетки, выключатели в ретро исполнении	шт.	800
Розетки, выключатели, наружной установки	шт.	400
Установка и коммуникация внутренней распаячной коробки в деревянном доме	шт.	400
Установка и коммуникация наружной распаячной коробки по деревянным стенам	шт.	250
		ПОДЫТОГ:
Штробление и выдалбливание отверстий для подрозетников в деревянном доме
В брусе штробление	мп.	200
В бревне	мп.	200
В блок-хаусе	мп.	200
Под металлорукав штробление	мп.	300
Сверление отверстия в бревне сквозного от 8-25мм	шт.	190
Сверление отверстия в бревне сквозного от 25-50мм	шт.	350
Сверление и установка подразетника в брусе	шт.	400
Сверление и установка подразетника в бревне	шт.	480
Сверление и установка подразетника в блок-хаусе	шт.	350
		ПОДЫТОГ:
Прокладка кабеля, короба, ретро провода
Открыто на скобках	п. м.	70
Ретро проводом на изоляторах	п. м.	110
В коробе	п. м.	90
В штробе	п. м.	120
Прокладка короба скрытно	п. м.	150
Прокладка короба по дереву на подвесе	п. м.	200
		ПОДЫТОГ:
Установка электрощита в деревянном доме
До 12 модулей внутренней конструкции	шт.	1500
До 12 модулей наружной конструкции	шт.	800
До 24 модулей внутренней конструкции	шт.	1900
До 24 модулей наружной конструкции	шт.	1000
До 36 модулей внутренней конструкции	шт.	2200
До 36 модулей наружной конструкции	шт.	1200
Установка счетчика 1-фазного	шт.	700
Установка счетчика 3-фазного	шт.	1500
Установка автоматов 1-полюсных	шт.	250
Установка автоматов 2-полюсных	шт.	350
Установка автоматов 3-полюсных	шт.	400
Установка УЗО, ДИФ автомата 1-полюсных	шт.	400
Установка УЗО, ДИФ автомата 2-полюсных	шт.	500
		ПОДЫТОГ:
Установка светильника, люстры, звонка
Установка точечного светильника	шт.	250
Установка люстры	шт.	350
Установка светильника в потолке типа армстронг	шт.	350
Установка кнопки звонка	шт.	250
Установка звонка	шт.	350
		ПОДЫТОГ:
Демонтажные работы в деревянном доме
Демонтаж розетки, выключателя	шт.	80
Демонтаж электропроводки	п. м.	20
Демонтаж счетчика	шт.	400
Демонтаж автомата	шт.	80
Демонтаж короба и ретро провода	шт.	100	5
		ПОДЫТОГ:

ИТОГО:

Посчитать







Правильный выбор кабеля и его сечения при монтаже электропроводки в деревянных строениях







^{Выбор сечения кабеля}

Если сечение кабеля будет выбрано неверно, и окажется меньше, чем следует, жилы начнут нагреваться, что для деревянного дома само по себе уже является опасным. Изоляция начнёт плавиться, что может привести к самовозгоранию и КЗ. Впрочем, слишком большой запас (более 30% от допустимой токовой нагрузки), тоже не следует выбирать, так как это будет бесполезно и экономически невыгодно.









Сечение проводов можно рассчитать по мощности электроприборов; силе тока, длине линии по соответствующим формулам.

Следует учесть, что табличные величины для расчёта должны выбираться с учётом условий прокладки. Так при монтаже открытой электропроводки параметры и токовой нагрузки и мощности будут намного больше, чем когда проводка располагается в металлической трубе.







Кабель для электропроводки в деревяннном доме

Не стоит прокладывать в обычной ПВХ гофре за перегородками, грызуны очень любят грызть гофру. Со временем, скапливается много пыли в нишах и пустотах, и плохой контакт от воздействия грызунов может привести к искре и соответственно к пожару.











Самое страшное в такой проводке, это то, что распознать ее целостность и качество без демонтажа перегородок невозможно. Хорошо, если у вас есть контур заземление и установлено узо или диф автомат, возможно они отключат нагрузку во время искрения и плохого контакта.

Если вместо них стоит обыкновенный автоматический выключатель, то скорее всего он долго будет держать напряжение и отключится во время сильного нагрева или воспломенения.









Выбор автоматов, узо и заземления в деревянном доме







В деревянном доме не стоит экономить на автоматических выключателях и сборке электрощита в целом.

В бревнах и перекрытиях проводку в деревянных домах прокладывают в металлических трубах.,согласно всем правилам монтажа.

---

Если в кирпичной стене достаточно сделать штробу и заложить в неё кабель, то в перегородках из дерева или горючих материалов, в случае скрытой электропроводки, кабели следует прокладывать в металлических трубах и в закрытых коробах,обладающих локализационной способностью, при этом сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, не должна превышать 40% от внутреннего поперечного сечения короба или трубы.

И, конечно, электрика в деревянном доме (и не только в деревянном, но и при замене проводки в квартире) не должна монтироваться без заземления.

---





УЗО

УЗО включается в цепь электропитания и мгновенно отключает её при возрастании тока утечки на величину, большую, чем номинал для данного вида устройства.

Принцип действия устройства – измерение силы тока на входе в устройство, затем на выходе из него.

В европейских странах УЗО обязательно к установке в любом частном доме, независимо от материалов изготовления, отечественные ПУЭ пока не столь категоричны, Тем не менее, для частных домов эти устройства обязательны. Необходимость УЗО в деревянном доме не обсуждается.

Когда увеличивается ток утечки, и ещё до срабатывания автоматов, защищающих от сверхтока, изоляция может просто вспыхнуть, и тогда пожара в доме не избежать. Исключить возникновение аварийной ситуации может УЗО, других вариантов нет. Для него достаточно дифференциального тока в 10 — 30 мА, такие приборы используются наиболее широко.





---





Заземление, насколько оно необходимо

Важность заземления в деревянном доме объясняется тем, что не только защищает от поражения электрическим током, но и служит дополнительной мерой противопожарной безопасности.

В многоэтажном строительстве заземление предусматривается на стадии проектирования, а владелец частного дома, и деревянного в первую очередь, должен позаботиться о нём самостоятельно при установке электропроводки. Однофазная и трёхфазная схемы заземления очень похожи между собой и имеют идентичное устройство заземляющего контура. Разница заключается только в способах, которыми они  подключаются.

В однофазной сети задействованы три провода: ноль, фаза и заземление. Все озетки также оснащены тремя контактами.

При трёхфазной схеме используется пять проводов – три фазы, нулевой и заземление.

Заземления в деревянном доме  обязательно !





Все это лишь некоторые обязательные условия, без которых проводка в деревянном доме не сможет быть качественной и безопасной. Зачастую происходит банальная экономия на всём возможном при проведении монтажа: на проводах и кабелях, автоматических выключателях (УЗО, диф-автоматы) и даже на крепеже.

Подобные меры приводит к тому, что резко уменьшается срок эксплуатации постройки, а в самом худшем случае, ещё до завершения срока эксплуатации к возгоранию.







Рассмотрим один пример. При прокладки кабеля между стеной из бруса и обшивающей её вагонкой кабель заложен в простую ПВХ гофру.

По истечении определенного срока, её вместе с кабелем прогрызают грызуны (они очень любят это делать) и в доме начинают происходить разные странные и неприятные события: пропадает электричество в розетках, «моргают» лампочки.

Но самое страшное — замыкание и пожар. Определить источник и причину неисправности в таком случае сложно, даже если место повреждение каким-то образом найдено, то придется разбирать стены для ремонта проводки.













Проводка в деревянном доме: правила и требования







 Сейчас очень много людей имеют свои дачи, сады и огороды. Естественно, что на таких участках хочется видеть комфортный небольшой деревянный домик со всеми удобствами.







Освещение, организация отопления, работа бытового и инженерного оборудования — практически полное функционирование загородного дома или дачи зависит от электрообеспечения. Создание условий для комфортного проживания в деревянном доме определяется состоянием бесперебойной подачи электроэнергии и безопасной работы электросети.

На деле же оказывается, что электричество есть не всегда. Кроме того, порой электрическая проводка в частном деревянном доме выполнена не качественно, а это может привести к возгарнию и другим опасным моментам.



---



Любое отступление от нормативных требований ПУЭ и СП, либо ошибка, допущенная в процессе монтажа электрооборудования и электропроводки, может оказаться роковой и привести возгораниям или пожарам.



---

Многовековая история строительства домов из дерева, которое и сегодня остается популярным, свидетельствует, что при всех преимуществах материала он имеет один из наиболее серьезных недостатков – сгораемость.

---

Прокладка проводки в деревянном доме — это ответственная задача. Современные требования пожарной безопасности допускают 2 вида монтажа электропроводки: скрытая проводка и открытая проводка. Также по месту расположения проводка может быть внутренней и наружной.



---



 Вопрос профессионального выполнения монтажа электропроводки в деревянных домах является насущным и актуальным: свыше половины возгораний таких строений возникает по причине неисправной электропроводки. В основном, причиной этому является повышенная нагрузка либо некачественно выполненный монтаж и нарушение изоляции.



---

При выполнении требований и нормативов монтаж пожаробезопасной электропроводки в деревянном доме является осуществимым мероприятием.

---

















Выбор электропроводки при монтаже в  деревянном доме: наружная или внутренняя





Чаще всего при электрификации загородных домов проводку делают открытым способом. Открытая проводка выполняется в коробах,в данный разнообразие их цветовых гамм — поражает: можно приобрести любой короб от традиционного белого до покрытого текстурой с имитацией дерева (такие короба почти незаметны на фоне стен). Также в процессе электромонтажных работ в деревянном доме проводка может выполняется открыто в гофре или просто кабелем ВВГнг ,NYM, в металлорукаве и т. д.







Какую же проводку лучше выбрать?

Выбор проводки для деревянного дома выполняется с учётом условий использования.

Существует три возможных варианта:

Наружная, устанавливаемая на изоляторах. Такая проводка не только экономична, но и наиболее безопасна. Провода проводятся по поверхности стен и потолка, к ним осуществляется практически мгновенный доступ при необходимости.

Несмотря на то, что такой вариант практичен, он недостаточно функционален в случае, когда задействованы сложные схемы разводки, а в доме имеется много мощных электроприборов.







Кабель-каналы – отдельная разновидность открытой проводки. Специальные короба крепятся к стенам на определённом расстоянии друг от друга. Эффективным решением считается электроплинтус: кабели закрепляются внутри него.

Скрытая проводка потребует значительных усилий ещё при строительстве. Все кабели укладываются в металлические трубы с полным исключением любого механического воздействия на них. Практически осуществить это довольно сложно из-за склонности деревянных домов к усадке с течением времени.

Какая бы схема проводки не была выбрана, необходимо следовать правилам:

счётчики и вводные автоматы следует устанавливать на улице, таким образом удобно контролировать расход электроэнергии;









Чтобы на приборы не попадала влага и пыль, они помещаются в герметичный корпус с классом защиты IP-55.Главное, на что следует обратить внимание во время проведения наружной проводки, это участок от наружной стены до распределительного щитка. Этот участок провода не будет ничем защищен и будет проходить через пожароопасную конструкцию.

Тут стоит задуматься о дополнительных мерах безопасности. Можно обезопасить этот участок при помощи вывода стольной трубы (при монтировании кабель прячут в стальную трубу).

Если же провод проходит в участке с большим количеством углов, то на наружной стене устанавливают двухполюсной автомат. Это позволит провести кабель по пути, который будет устраивать. Но такую систему могут сделать только мастера и она не входит в обязанности электриков при установке.

Большой выбор качественной и недорогой проводки для деревянного дома можно посмотреть у компании «Derevfarfor». Качество на высоком уровне и все изделия из керамики-то, что нужно в деревянном доме при монтаже проводки.

---





На фото пример того, как скрытая проводка в деревянном доме может стать опасной.

После вскрытия полов, которые были сделаны вместе с домом три года назад, обнаружился помет грызунов в большом количестве. Это говорит о том, что они живут в пустотах пространства потолка и пола. Им не мешает даже утеплитель из стекловолокна.

Если проложить в таких пустотах деревяннаго дома скрытую проводку в гофре, нетрудно представить, что грызуны ее будут грызть вместе с проводом.

В таком случае от пожара спасет только установка узо и качественное заземление!

---





Процесс подводки электрокабеля к деревянному дому заключается в выполнении определенных операций, чтобы свести к минимуму риск возгорания. Обустройство наружной проводки требует соблюдения таких условий:

• применяемые электрокабельные изделия должны иметь огнеупорную оплетку и быть изолированы с использованием огнестойких материалов. Для прокладки кабелей применяют алюминиевые или термопластиковые трубки (гофры), а также короба;
• провода подачи тока должны иметь медные жилы, выдерживающие требуемую нагрузку, размер сечения проводов определяется с учетом мощности присоединяемых устройств;
• каналы, применяемые для укладывания кабелей (штробы), должны обрабатываться огнезащитными средствами, если монтаж осуществляется в деревянных стенах. При наличии внутри стен теплоизоляции каналы для кабеля прокладываются в ней; требуется провести её обработку, если она относится к категории горючих материалов.































Открытая проводка в деревянном доме









Открытая проводка для деревянного дома  подходит для тех, кто ценит время и денежные средства. Поставить розетку при выборе накладного монтажа не составит труда и временных затрат. Для монтажа накладного вида в деревянном доме не понадобится сверлить стены или затевать капитальный ремонт, чтобы установить подрозетники с определенной глубиной. Выключатели, которые не прячутся в стенах, а являются накладными, устанавливают еще и в том случае, если техника безопасности не дает возможности воспользоваться скрытым монтажом. К примеру, монтаж скрытого вида не подойдет в загородных деревянных  домах, если он уже ростроен.
Монтаж открытой проводки в деревянном доме является самым безопасным, а все провода прячут в аккуратный кабель-канал, что не портит внешний вид.

Накладной монтаж — это отличный выбор для тех  домов, где капитальный ремонт не планируется, но есть необходимость без лишних временных и денежных затрат установить дополнительные розетки.

В последние годы спрос на розетки и выключатели  накладного вида привел к тому, что предложение на рынке возросло, а выбор розеток для накладного монтажа стал разнообразнее. Продавцы накладной электрики предлагают выключатели с розетками не только из разных материалов, но и различных цветов, размеров. Ранее электрика накладного вида смотрелась массивно и проигрывала электрике скрытого вида, теперь же производители предлагают изящные и компактные изделия для накладного монтажа, которые создаются известными дизайнерами.









Скрытый монтаж электрики в деревянном доме







Выбор монтажа  проводки в деревянном доме осуществляется  из двух существующих видов — скрытый либо накладной. При этом дилемма возникает неожиданно и для ее разрешения важно обсудить бытовые условия. Последовательность мыслей и действий часто начинается с желания об изысканной отделке помещения и скрытых проводов, розеток и разводок. Но красота не всегда может быть безопасной.В каких моментах можно выбрать монтаж скрытый, а когда стоит обойтись только накладным монтажом? Ниже рассмотрены разные варианты.

Скрытый монтаж в бревнах возможен практически только на стадии строительства дома, когда есть возможность просверлить отверстия в бревне для проводов.

В дальнейшем будет очень сложно их сделать из подполья, так как сверло будет идти по диагонали.

При выборе монтажа скрытого вида для деревянных строений рынок предлагает большой ассортимент и выключателей, и розеток, которые покупатели выбирают за их универсальность и оригинальный внешний вид. Такая электрика радует своей незаметностью и эффектом «утопления» в стенах. Для осуществления скрытого монтажа магазины предлагают розетки разнообразных форм и размеров, благодаря чему помещение превращается в стильную и эстетичную комнату.

Чаще всего материалы для скрытого монтажа в доме  подходят для квартир, где при строительстве  всю проводку прячут в стены, при этом выключатели и розетки устанавливаются на отведенном им месте.







Внешняя проводка в деревянном доме: плюсы и минусы















Вся внутренняя проводка начинается от щитка. Именно в него приходит электропровод после ввода. Щиток должна установить обслуживающая электрокомпания, иначе установка может быть выполнена не качественно. От щитка и проводят основную внутреннюю проводку.

Перед началом работ по выполнению монтажа внутренней проводки необходимо составить в подробном виде проект разводки электросети согласно требованиям ПУЭ. Здесь отмечается трасса линий проводов, точки размещения розеток, выключателей, коробок и прочих элементов электросети. При прокладке трассы рекомендуется использовать меньшее число загибов и наклонных линий, в идеальном исполнении они должны соблюдать параллельность между собой и по отношению к линиям пола и потолка.

---

В том случае, если этого нельзя выполнить в силу специфики архитектуры здания или размещения коммуникаций в стенах, необходимо предусмотреть установку соединительных коробок для нескольких линий электропроводов. Их число не подлежит строгому регламентированию, но не должно быть излишним. Коробки обычно размещают в местах, быстродоступных для техобслуживания. Запрещено декорировать коробки панелями, перекрытиями и прочими спецэлементами, затрудняющими доступ для осмотра, контроля или выполнения измерений.

После разработки плана монтажной трассы приступают к подготовке поверхностей стен: сверление отверстий для коробов и патрубков, штробление стен, учитывая выбранный тип установки.







Особенности открытой электропроводки для деревянного дома

















 Такую проводку проводят прямо по стенам дома. Она может отличаться от способа изоляции проводов от стен. Можно встретить простую прокладку провода в двойной или тройной изоляции, изоляцию при помощи гофрированных негорючих труб и изоляцию при помощи кабель-каналов.

При проведении монтажных работ по устройству открытой проводки используются кабель-каналы, изоляторы, плинтуса. Подобный способ укладывания кабеля признан более востребованным для деревянных домов с проведенным ремонтом, утеплением стен и обивкой облицовочным материалом. Кабель-каналы являются коробами, закрепляемыми на стене, после укладки проводов закрываются крепежным замком. Для таких целей применяют кабель марок ВВГнг, NYM с негорючими характеристиками, а каналы должны обладать огнеупорными свойствами. Положительными качествами этого метода являются удобство проведения монтажных работ и простота доступа к проводке.

---











Для укладывания кабеля по поверхности стен применяются изоляционные ролики, которые давно используются при устройстве открытой электропроводки. Для такой проводки применяют особый провод с медными жилами, оболочкой ПВХ и шелковым покрытием с огнеупорной пропиткой.











В зданиях из дерева открытые провода размещаются на расстоянии не менее





1 см

 от стены, для крепления используются изоляторы. Такая проводка не всегда имеет эстетичный вид, поэтому данный способ более приемлем для подачи электроэнергии в здания хозназначения или подсобные помещения.



Плинтусные коробки применяют для прокладывания кабелей, находящихся под потолком или над полом. Они отличаются удобством и безопасностью, достаточно хорошо выглядят и вписываются в интерьер помещения. Положительным качеством является доступ к проводке, и возможность скрыть элементы проводки.





















Скрытый способ проводки в деревянном доме







Скрытая проводка, это система электропроводов, которые прячут во всех пустотах стен, потолков или полов. Сегодня есть специальные стальные трубы, которые хорошо гнутся и в них прячут провода.

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса – не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

• Все элементы, сопряженные с деревом, должны быть изолированы.
• Использовать только разрешенную защитную оболочку для кабелей.
• Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой – это упрощает диагностику неполадок и простой доступ к проблемному участку. В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из нашей статьи.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного щита и разводки изолированных проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов. Правила проектирования проводки:

• Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
• Выключатели должны располагаться на комфортной высоте.
• При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
• Для соединения проводов всегда используют распределительные короба.
• Сечение кабеля выбирают с запасом в 25-30%.
• Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в комнате планируется разместить 3 розетки, то не следует «вешать» их на один провод – безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв. м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы.  Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.

Отличия в характеристиках:

• ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
• NYM для работы в диапазоне минус 30 – плюс 40 градусов.
• Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
• ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
• ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
• NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
• ВВГнГ стоит дешевле.
• NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

• Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
• Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
• Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

• Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
• Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
• Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
• Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
• Гофру крепят на специальные клипсы. Используются соединительные муфты.
• Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

• Отключаем ток.
• Разбираем выключатель, вытягиваем клавишу.
• Демонтируем лицевую панель, отжав фиксаторы.
• Вынимаем механизм выключателя из корпуса.
• Горизонтально прикладываем механизм к точке монтажа в проводке.
• Отмечаем точки крепежа на поверхности маркером или карандашом.
• Рассверливаем крепежные отверстия.
• Готовим площадку-основание для монтажа выключателя.
• Крепим корпус к стене.
• Заводим концы кабеля в корпус выключателя.
• Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
• Подключаем провода к механизму и вставляем механизм в корпус.
• Выводим провод из выключателя.
• Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте суммарную длину отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой – моветон при монтаже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в монтаже и годятся для соединения медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальная жила или полоса с сечением не менее 16 кв. мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

• Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
• При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
• При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.

Гайки для сращивания и заземления электрических проводов

перейти к содержанию

Верхняя навигация

Исследовать Лучшие дома и сады

• каникулы
• Садоводство
• Рецепты и приготовление
• Украшения
• Идеи по благоустройству дома
• Уборка и организация
• Магазин
• Номера
• Новости
• Красота и стиль
• Здоровье и Семья
• Домашние питомцы
• Местные службы

Поиск Закрыть

Меню профиля

Мой счет Вниз треугольник Предыдущий Мой счет

Счет

• Присоединяйся сейчас
• Мой профайл
• Настройки электронной почты
• Новостная рассылка
• Управление подпиской: эта ссылка открывается в новой вкладке
• Помогите

Wooden house — Перевод на испанский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Плотницкие работы всего , деревянный дом в хорошем состоянии.

Традиционный деревянный дом в Старой Любовне

Отцу пришлось сделать мне деревянный дом .

Имеет деревянный дом 30 кв.м идеально подойдет как студия, игровая зона или мастерская.

Бунгало в стиле , деревянный дом с двумя отдельными спальнями с двуспальной и двумя односпальными кроватями.

Bungalow estilo casa de madera con dos dormitorios independientes de cama de matrimonio y camas Individual Respectivamente.

Весна Игра начинается с деревянного дома , когда наступает весна.

Spring El juego comienza con una casa de madera cuando llega la primavera.

Среди лесов, недалеко от одноименного старинного (1645 г.) переоборудованного фермерского дома, находится уютный деревянный дом № .

Escondido entre los bosques, cerca de la antigua homónimo (1645), casa de campo reconvertida es una acogedora , casa de madera .

Он будет встроен в новый деревянный дом .

Деревянный дом , внизу у озера.

Квартира в деревянном доме …

Деревянный дом использовался как мастерская.

Фото: ООН-женщины / Эллисон Джойс В Мьянме у нас был большой деревянный дом .

Фото: ONU Mujeres / Allison Joyce En Myanmar teníamos una gran casa de madera .

Итак, деревянный дом самый дешевый.

Точно так же небольшой деревянный дом легко по собственности.

Del mismo modo, una pequeña casa de madera es fácil en la propiedad.

Уютный деревянный дом в Прадольяно для …

После фестиваля в Японии в 2001 году Кью приобрел японский деревянный дом , названный минка.

Como resultado del festival de Japón del 2001, Kew adquirió una casa de madera japonesa llamada minka.

Этот старый деревянный дом так хорошо пахнет!

деревянный дом , увитый плющом?

Всегда мечтал иметь деревянный дом в лесу.

Как выровнять пол в деревянном доме .

гофра по индонезийски — англо-индонезийский словарь

Платформа бетонная, с крышей из гофрированного железа .

Panggungnya terbuat dari beton dan beratap seng .

jw2019 jw2019

Обычно стальные стержни имеют шероховатость или гофру для дальнейшего улучшения сцепления или сцепления между бетоном и сталью.

Biasanya batang baja dikasar atau bergelombang untuk lebih meningkatkan ikatan atau kohesi antara beton dan baja.

WikiMatrix WikiMatrix

Корпус West Indian представляет собой конструкцию из досок, прибитых к балочной конструкции, с гофрированной крышей из железа.

Case Hindia Barat adalah sebuah bangunan yang terbuat dari papan-papan yang dipakukan pada sebuah rangka balok, dengan atap dari seng gelombang .

jw2019 jw2019

И я понял, когда я приходил на встречи с этим гофрированным металлом и металлическими звеньями, и люди просто смотрели на меня, как будто я только что приземлился с Марса.

Лалу сая менядари, кетика менгадири рапат денган мембава беси бергеломбанг дан мата рантай, оранг-оранг меманданги сая, сеолах-олах сая бару саджа мендарат дари Марс.

QED QED

Первый гофрокороб из гофрированного картона был коммерчески произведен в 1817 году в Англии.

Karton pertama kali diproduksi pada tahun 1817 Di Inggris.

WikiMatrix WikiMatrix

А вот соседский дом, скромное деревянное каркасное здание с крышей из гофрированных цинковых листов , не так хорошо себя чувствовал.

Tetapi, tidak demikian halnya dengan sebuah rumah tetangga, sebuah bangunan kayu sederhana beratapkan seng gelombang .

jw2019 jw2019

Многие из них представляют собой лачуги из гофрированного железа над шатким деревянным каркасом, скрепленные большими гвоздями, вбитыми в сплющенные крышки от пивных бутылок, служащие шайбами.

Kebanyakan berupa gubuk yang terbuat dari lembaran seng yang dipakukan ke rangka kayu reyot dengan paku-paku besar dan diganjal dengan tutup botol bir yang diratakan.

jw2019 jw2019

Между тем возникли наспех построенные палаточные городки, за которыми вскоре последовали гофрированных конструкции из железа .

Sementara itu, desa-desa yang terdiri dari tenda-tenda yang dibangun dengan tergesa-gesa bermunculan, dan tak lama kemudian digantikan oleh bangunan seng .

jw2019 jw2019

Стоя рядом со своим новым домом из гофрированного картона с железной крышей и слезами радости, бегущими по ее лицу, одна овдовевшая сестра в возрасте 70 лет кричала: «Иегова, спасибо!

Кетика Бердири ди Сампинг Румах Баруня Ян Бератап Сенг , Соран Саудари Джанда Берусиа 70-Ан берсеру Самбил Берурай Аир Мата, Иехува, Терима Касих!

jw2019 jw2019

С октября 2011 года по август 2012 года власти наказали 25 из наших братьев, поместив их в металлическое здание из гофрированного картона, наполовину зарытое в землю.

Sejak Oktober 2011 hingga Agustus 2012, pemerintah telah menjebloskan 25 saudara kita ke kurungan seng yang setengah terkubur dalam tanah.

jw2019 jw2019

Вы про вроде гофру ?

Максудму bergelombang ?

OpenSubtitles2018.v3 OpenSubtitles2018.v3

Крыло XB-8 и XO-27 было построено полностью из дерева, хотя фюзеляж был построен из стальных труб, покрытых тканью, за исключением носовой части, которая имела гофрированный металл .

Sayap dari XB-8 дан XO-27 dibangun seluruhnya dari kayu, meskipun badan pesawat dibangun dari tabung baja ditutupi dengan kain dengan pengecualian dari hidung yang memiliki logam bergelombang .

WikiMatrix WikiMatrix

Мужчины упаковывают цветы в специальные коробки из гофрированного картона , и название питомника — гвоздики, в коробку 24 пучка.

Pria-pria mengemas bunga-bunga itu dalam kardus bergelombang yang khusus dengan cap tempat pembibitannya —24 икат анйелир далам сату котак.

jw2019 jw2019

Это было деревянное здание с гофрированной железной крышей , двумя закрытыми ставнями проемами и одной дверью.

Balai itu adalah bangunan kayu dengan atap seng bergelombang , dua jendela, dan sebuah pintu.

jw2019 jw2019

Эти самодельные жилища, составленные из выброшенных кусков картона, дерева или гофрированного железа , представляют собой лачуги, барраки или шабола (по-испански), в которых проживают борющиеся и обнищавшие слои населения мира.

Tempat tinggal buatan sendiri ini, dibentuk dari sisa-sisa kardus yang dibuang, kayu, atau seng bergelombang , adalah pondok, barracas atau chabolas (Spanyol), yang merupakan rumah bagi masyarakat diy.

jw2019 jw2019

Этот набор зданий был уникальной попыткой предотвратить проблему нарастания льда, подняв здания на сваях, чтобы ветер дул как снизу, так и сверху, и соединил всю линию зданий гофрированным железным туннелем . .

Setiap rangkaian bangunan tersebut merupakan usaha yang unik Untuk mencegah masalah tumpukan es dengan cara meninggikan bangunan pada egrang, mendorong angin Untuk ditiupkan di bawahnya maupun diangasnya garión de l’Art 905, серъянский медвежонок, 9015, серъянский дигананг, диганхан, 9015, серъянский дикий

WikiMatrix WikiMatrix

Хранится в гофрированной банке для сардин .

dismpan jauh di dalam di dalam tumpukkan kaleng sarden.

OpenSubtitles2018.v3 OpenSubtitles2018.v3

Здесь можно найти ряды домов, построенных из глины, дерева, металлических отходов или гофрированных листов, листов железа.

Di sini terdapat rumah-rumah berjejer yang dibangun dari lumpur, kayu, logam bekas, atau seng .

jw2019 jw2019

Под гофрированной крышей из рифленого железа было жарко; но это было лучше, чем ничего для 2049 издателей, сообщавших в 1970 году.

Berada di bawah atap besi bergelombang memang panas; намун баги ке-2.049 penyiar янь мелапор пада тахун 1970, халь ини лебих байк дарипада сама секали тидак мемилики балай.

jw2019 jw2019

Гофра рельса — обычная проблема с транспортными системами из-за большого количества проходов для легких осей и колес, которые приводят к шлифованию поверхности раздела колесо / рельс.

Ausnya rel adalah masalah umum sistem transit karena banyaknya jumlah gandar roda ringan yang mengakibatkan tekanan antara muka roda dengan rel.

WikiMatrix WikiMatrix

Польское и белорусское существительное бабка, а также белорусское, украинское, македонское, болгарское и русское слово баба означает «бабушка» или «старуха», и применительно к кондитерскому изделию, вероятно, относится к его форме: высокий цилиндр, иногда с гофрами, напоминающими . складки юбки.

Pengucapan Polandia dan Belarusia babka dan pengucapan Belarus, Украина, dan Rusia baba artinya «ненек», дан ditujukan kepada pastri tersebut diyakini merujuk kepada bentuknya, silinder tinggi, yang mengingatkan pok.

WikiMatrix WikiMatrix

Правительство инициировало программу замены этих материалов более современными материалами, такими как гофрированный чугун .

Pemerintah telah melancarkan program Untuk menggantikannya dengan bahan yang lebih modern seperti besi .

WikiMatrix WikiMatrix

Территория закрыта от посторонних глаз забором из рифленого железа и тростниковым забором.

Lokasinya terlindung dari pandangan umum oleh lempengan besi dan pagar bambu.

jw2019 jw2019

Изначально крыши были застеклены и были частично открыты для выхода дыма от паровозов; гофрированных листов крыши впоследствии заменили на станции.

Atap tersebut awalnya disepuh, dan sebagian dibuka untuk memungkinkan asap dari kereta uap dilepaskan; atap miring digunakan sebagai pengganti selama periode penggunaan berikutnya.

WikiMatrix WikiMatrix

Одна из соседей, Амрита, живет с матерью и бабушкой в ​​небольшом доме из гофрированного картона , граничащем с одной стороной участка.
