Болт фундаментный прямой ГОСТ 24379.1 2012 тип 5
Фундаментные прямые болты ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 5 как правило используют для надежного закрепления тяжелых строительных конструкций и оборудования внутри фундамента из полнотелого бетона, кирпича или камня. Изделия пользуются большой популярностью практически во всех сферах промышленного и гражданского строительства, в проведении ремонтных работ, а также монтаже различной техники и оборудования. Чаще всего их применяют в железобетоне и металлоконструкциях для создания болтовых стыков типа «колонна-балка», «колонна-фундамент» и «колонна-колонна». Также из них формируют фундаментные или анкерные блоки, методом объединения или увязки. Благодаря таким блокам значительно упрощается крепление массивных металлических и бетонных изделий или конструкций к фундаменту.
Прямые болты являются самыми простыми и дешёвыми среди фундаментных болтов по ГОСТ 24379.1. Особенность их конструкции не позволяет избежать прокручивания болта в массиве фундамента и выдерживать высокие нагрузки на вырыв, поэтому чаще всего их используют в тех случаях, когда есть возможность приварить стержень крепежного элемента непосредственно к каркасу армирования в бетонном фундаменте.
В соответствии с ГОСТ 24379.1-2012 фундаментные анкерные болты разделяют по типу конструктивного исполнения, по способу монтажа, по способу закрепления в фундаменте и по условиям эксплуатации. Фундаментные болты тип 5 относятся к прямому типу. При монтаже такие болты необходимо устанавливать в скважинах, просверленных в уже готовых фундаментах. Их закрепление в основании происходит посредством эпоксидного или силоксанового клея, а также с помощью цементно-песчаных смесей способом виброзачеканки.
В зависимости от условий эксплуатации фундаментные болты могут быть расчетными или конструктивными. Расчетные фундаментные болты полностью берут на себя эксплуатационные нагрузки, создаваемые прикрепляемой строительной конструкцией или работающим оборудованием. В то время как конструктивные болты несут лишь функцию рихтовки строительных конструкций или оборудования во время монтажа, предотвращая возможность их случайного смещения. Такой вид болтового соединения применяется в том случае, когда риск опрокидывания или сдвига закрепляемого объекта исключается благодаря его собственному весу.
Согласно эксплуатационным требованиям, необходимому классу прочности болта и климатическим условиям региона строительства применяются фундаментные болты, изготовленные из соответствующих марок сталей. По требованию заказчика болты могут быть выполнены из таких сталей как: Ст3пс2, Ст3сп2, 10Г2С1, ст20, ст45, ст40х, Ст3пс4, Ст3сп4, 09Г2С-4, 09Г2С-6 и других. Также возможно производство фундаментных анкеров из нержавеющей стали марок 10Х17Н13М2 и 08Х18Н10. Для регионов с достаточно жестким холодным климатом целесообразно применять изделия, изготовленные из низколегированных или коррозионностойких марок морозостойкой стали. Например, при температуре в регионе строительства до -55°С необходимо использовать болты из стали 09Г2С-4, 09Г2С-6 или других сталей по ГОСТ 19281. В регионах с умеренным климатом эксплуатируют крепеж из нелегированных марок без покрытия или с цинковым покрытием. Выбор марок стали для фундаментных болтов следует производить по ГОСТ 24379.0 и требованиям, приведенным в СП 16.
Фундаментный прямой болт представляет собой металлический стержень круглого сечения c тупым окончанием – с одной стороны, и нарезанной внешней неполной метрической резьбой, укомплектованной шайбой и двумя шестигранными гайками ГОСТ 5915-70 (одна из них контрящая) для фиксирования прикрепляемого материала – с другой. Номинальный диаметр резьбы болта по ГОСТ 24379.1 тип 5 варьируется от М12 (12 мм) до М48 (48 мм), а его длина может составлять от 150 мм до 1400 мм и более (по согласованию с заказчиком). Внешний вид изделия должен соответствовать классу точности C. Крепежный элемент изготавливается преимущественно из углеродистой стали с антикоррозийным цинковым покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методами гальванической оцинковки, термодиффузионного или горячего оцинковывания.
Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.
Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить фундаментные прямые болты ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 5 оптом и в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.
Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.
№ | Наименование | Диаметр | Исп. | Длина | Ед. изм. | Вес, кг |
---|---|---|---|---|---|---|
1. | Болт Анкерный | М12 | 5 | 150 | комплект | 0,18 |
2. | Болт Анкерный | М12 | 5 | 200 | комплект | 0,23 |
3. | Болт Анкерный | М12 | 5 | 250 | комплект | 0,27 |
4.![]() |
Болт Анкерный | М12 | 5 | 300 | комплект | 0,32 |
5. | Болт Анкерный | М12 | 5 | 350 | комплект | 0,36 |
6. | Болт Анкерный | М12 | 5 | 400 | комплект | 0,4 |
7. | Болт Анкерный | М12 | 5 | 450 | комплект | 0,45 |
8. | Болт Анкерный | М16 | 5 | 150 | комплект | 0,36 |
9. | Болт Анкерный | М16 | 5 | 200 | комплект | 0,44 |
10. | Болт Анкерный | М16 | 5 | 250 | комплект | 0,51 |
11.![]() |
Болт Анкерный | М16 | 5 | 300 | комплект | 0,59 |
12. | Болт Анкерный | М16 | 5 | 350 | комплект | 0,67 |
13. | Болт Анкерный | М16 | 5 | 400 | комплект | 0,75 |
14. | Болт Анкерный | М16 | 5 | 450 | комплект | 0,83 |
15. | Болт Анкерный | М16 | 5 | 500 | комплект | 0,91 |
16. | Болт Анкерный | М16 | 5 | 600 | комплект | 1,07 |
17. | Болт Анкерный | М20 | 5 | 150 | комплект | 0,57 |
18.![]() |
Болт Анкерный | М20 | 5 | 200 | комплект | 0,69 |
19. | Болт Анкерный | М20 | 5 | 250 | комплект | 0,82 |
20. | Болт Анкерный | М20 | 5 | 300 | комплект | 0,94 |
21. | Болт Анкерный | М20 | 5 | 350 | комплект | 1,06 |
22. | Болт Анкерный | М20 | 5 | 400 | 1,19 | |
23. | Болт Анкерный | М20 | 5 | 450 | комплект | 1,31 |
24. | Болт Анкерный | М20 | 5 | 500 | комплект | 1,43 |
25.![]() |
Болт Анкерный | М20 | 5 | 600 | комплект | 1,68 |
26. | Болт Анкерный | М20 | 5 | 710 | комплект | 1,95 |
27. | Болт Анкерный | М20 | 5 | 800 | комплект | 2,17 |
28. | Болт Анкерный | М24 | 5 | 200 | комплект | 1,04 |
29. | Болт Анкерный | М24 | 5 | 250 | комплект | 1,22 |
30. | Болт Анкерный | М24 | 5 | 300 | комплект | 1,39 |
31. | Болт Анкерный | М24 | 5 | 350 | комплект | 1,57 |
32.![]() |
Болт Анкерный | М24 | 5 | 400 | комплект | 1,75 |
33. | Болт Анкерный | М24 | 5 | 450 | комплект | 1,93 |
34. | Болт Анкерный | М24 | 5 | 500 | комплект | 2,1 |
35. | Болт Анкерный | М24 | 5 | 600 | комплект | 2,46 |
36. | Болт Анкерный | М24 | 5 | 710 | комплект | 2,85 |
37. | Болт Анкерный | М24 | 5 | 800 | комплект | 3,17 |
38. | Болт Анкерный | М24 | 5 | 900 | комплект | 3,52 |
39.![]() |
Болт Анкерный | М30 | 5 | 250 | комплект | 2,17 |
40. | Болт Анкерный | М30 | 5 | 300 | комплект | 2,44 |
41. | Болт Анкерный | М30 | 5 | 350 | комплект | 2,72 |
42. | Болт Анкерный | М30 | 5 | 400 | комплект | 3 |
43. | Болт Анкерный | М30 | 5 | 450 | комплект | 3,28 |
44. | Болт Анкерный | М30 | 5 | 500 | комплект | 3,55 |
45. | Болт Анкерный | М30 | 5 | 600 | комплект | 4,11 |
46.![]() |
Болт Анкерный | М30 | 5 | 710 | комплект | 4,72 |
47. | Болт Анкерный | М30 | 5 | 800 | комплект | 5,22 |
48. | Болт Анкерный | М30 | 5 | 900 | комплект | 5,77 |
49. | Болт Анкерный | М30 | 5 | 1000 | комплект | 6,33 |
50. | Болт Анкерный | М30 | 5 | 1120 | комплект | 6,99 |
51. | Болт Анкерный | М36 | 5 | 300 | комплект | 3,56 |
52. | Болт Анкерный | М36 | 5 | 350 | комплект | 3,96 |
53.![]() |
Болт Анкерный | М36 | 5 | 400 | комплект | 4,35 |
54. | Болт Анкерный | М36 | 5 | 450 | комплект | 4,75 |
55. | Болт Анкерный | М36 | 5 | 500 | комплект | 5,15 |
56. | Болт Анкерный | М36 | 5 | 600 | комплект | 5,95 |
57. | Болт Анкерный | М36 | 5 | 710 | комплект | 6,83 |
58. | Болт Анкерный | М36 | 5 | 800 | комплект | 7,55 |
59. | Болт Анкерный | М36 | 5 | 900 | комплект | 8,35 |
60.![]() |
Болт Анкерный | М36 | 5 | 1000 | комплект | 9,15 |
61. | Болт Анкерный | М36 | 5 | 1120 | комплект | 10,11 |
62. | Болт Анкерный | М36 | 5 | 1250 | комплект | 11,14 |
63. | Болт Анкерный | М42 | 5 | 350 | комплект | 5,66 |
64. | Болт Анкерный | М42 | 5 | 400 | комплект | 6,21 |
65. | Болт Анкерный | М42 | 5 | 450 | комплект | 6,75 |
66. | Болт Анкерный | М42 | 5 | 500 | комплект | 7,3 |
67.![]() |
Болт Анкерный | М42 | 5 | 600 | комплект | 8,38 |
68. | Болт Анкерный | М42 | 5 | 710 | комплект | 9,54 |
69. | Болт Анкерный | М42 | 5 | 800 | комплект | 10,56 |
70. | Болт Анкерный | М42 | 5 | 900 | комплект | 11,64 |
71. | Болт Анкерный | М42 | 5 | 1000 | комплект | 12,73 |
72. | Болт Анкерный | М42 | 5 | 1120 | комплект | 14,04 |
73. | Болт Анкерный | М42 | 5 | 1250 | комплект | 15,45 |
74.![]() |
Болт Анкерный | М42 | 5 | 1320 | комплект | 16,21 |
75. | Болт Анкерный | М48 | 5 | 400 | комплект | 8,33 |
76. | Болт Анкерный | М48 | 5 | 450 | комплект | 9,04 |
77. | Болт Анкерный | М48 | 5 | 500 | комплект | 9,75 |
78. | Болт Анкерный | М48 | 5 | 600 | комплект | 11,17 |
79. | Болт Анкерный | М48 | 5 | 710 | комплект | 12,73 |
80. | Болт Анкерный | М48 | 5 | 800 | комплект | 13,98 |
81.![]() |
Болт Анкерный | М48 | 5 | 900 | комплект | 15,43 |
82. | Болт Анкерный | М48 | 5 | 1000 | комплект | 16,85 |
83. | Болт Анкерный | М48 | 5 | 1120 | комплект | 18,55 |
84. | Болт Анкерный | М48 | 5 | 1250 | комплект | 20,4 |
85. | Болт Анкерный | М48 | 5 | 1320 | комплект | 21,39 |
86. | Болт Анкерный | М48 | 5 | 1400 | комплект | 22,53 |
Отверстия под анкерные болты гост
Завод Nedwals производит Фундаментные болты ГОСТ 24379. 1-2012. Чтобы купить или заказать Фундаментные болты ГОСТ 24379.1-2012 позвоните в Компанию Nedwals.
Для размещения заявки свяжитесь с нами по телефону: (383) 284 44 40. Заявку можно отправить на [email protected], либо заполните форму для расчета стоимости изделия.
ГОСТ 24379.1-2012 Тип 1
ГОСТ 24379.1-2012 Тип 1.1, ГОСТ 24379.1-2012 Тип 1.2
ГОСТ 24379.1-2012 Тип 2
ГОСТ 24379.1-2012 Тип 2.1, ГОСТ 24379.1-2012 Тип 2.2, ГОСТ 24379.1-2012 Тип 2.3
ГОСТ 24379.1-2012 Тип 3
ГОСТ 24379.1-2012 Тип 3.1, ГОСТ 24379.1-2012 Тип 3.2
ГОСТ 24379.1-2012 Тип 4
ГОСТ 24379.1-2012 Тип 4.1, ГОСТ 24379.1-2012 Тип 4.2, ГОСТ 24379.1-2012 Тип 4.3
ГОСТ 24379.1-2012 Тип 5
ГОСТ 24379.1-2012 Тип 5.1
ГОСТ 24379.1-2012 Тип 6
ГОСТ 24379.1-2012 Тип 6.1, ГОСТ 24379.1-2012 Тип 6.2, ГОСТ 24379.1-2012 Тип 6.3
ГОСТ 24379.
![](/800/600/http/cdn.stpulscen.ru/system/ckeditor_assets/pictures/242588/content_fundamentye_bolty_1_1_kartinka_1.jpg)
Завод Nedwals производит нестандартный высокопрочный крепеж, в том числе и нестандартные фундаментные анкерные болты. Болты фундаментные гост 24379, Болты фундаментные гост 24379.1, Болты фундаментные гост 24379 2012, Болты фундаментные гост 24379.1 2012, Болты фундаментные анкерные гост 24379.1 2012, а также Болты фундаментные различных типов поставляются на строительные объекты компании Nedwals. Завод Nedwals каждый год выступает как подрядная организация, принимая участие в тендерах. Завод Nedwals предоставляет такие услуги как рубка металла, установка систем ограждения придомовых территорий, магазинов и т.д., накатка резьбы, слесарные работы, услуги токаря и сварщика, термообработка, цинкование, производство нестандартных изделий. К производству крепежа относятся фундаментные анкерные болты, гайки, заклепки, хомуты, шпильки, винты, шайбы, закладные детали и многое другое.
Фундаментные болты ГОСТ 24379 1-2012Фундаментный болт – это высокопрочный крепеж, используемый для установки различных конструкций на фундамент. Размеры изделия могут достигать 5 м в длину. Болты также называют анкерными или закладными, подчеркивая особую прочность и надежность этой конструкции.
Анкерный болт ГОСТ 24379 1-2012 выглядит, как металлический прут, на одном конце которого есть резьба, а на втором – анкерный элемент, который обеспечивает надежную фиксацию крепежа в фундаменте из бетона.
Типы и особенности фундаментных групп
Фундаментные болты ГОСТ 24379 1-2012 используются во всех сферах строительства, включая объекты, которые находятся в условиях суровой эксплуатации: северные морозы, действие морской воды, сильная жара и повышенные нагрузки.
Важно! Принцип действия анкерной группы основан на следующем механизме: болт надежно зафиксирован в фундаменте за счет упора, склеивания и силы трения. Трение образуется из-за взаимодействия металла и монолита. Возникает эта сила благодаря разжимной цанге.
Сила упора компенсируется внутренним сопротивлением фундаментного болта ГОСТ 24379 1-2012, что не дает ему переломиться. А склеивание компенсирует нагрузки, которые появляются при внутреннем касательном напряжении, где анкер взаимодействует с бетоном.
Минимальная длина анкерного болта составляет 15 см, а максимальная – 5 м, что обусловлено особенностями использования этого надежного крепежа. Ведь с помощью анкерной группы легко устанавливать даже очень массивные конструкции.
Классическая конструкция анкерного болта
Согласно ГОСТ 24379 1-2012, фундаментный болт может содержать следующие элементы в зависимости от типа конструкции:
- шпильку – это главный стержень крепежа, изготовление которого без него невозможно;
- анкерная арматура – обеспечивает крепление шпильки в фундаменте;
- анкерная плита – входит в состав арматуры;
- втулка – цилиндрическая деталь, необходимая для сварной анкерной плиты;
- опорная плита – основание, которое прикладывается к фундаменту в процессе установки;
- разжимная цанга – деталь, с помощью которой шпилька сцепляется с фундаментом при затяжке гайки;
- муфта – соединительный элемент с внутренней резьбой для стыковки элементов анкерного болта;
- труба – входит в состав анкерной системы съемных крепежей;
- шайба – устанавливается под гайку для ее фиксации;
- гайка – крепеж с внутренней резьбой для финального крепления анкерной группы.
Конструкция фундаментных болтов ГОСТ 24379 1-2012 отличается в зависимости от существующих типов.
Изогнутые фундаментные болты

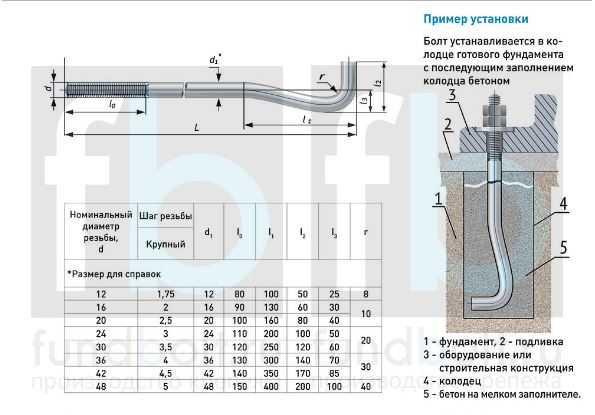

Изогнутый крепеж относится к типу 1 фундаментных болтов, согласно ГОСТ 24379 1-2012. Применяются они во всех сферах строительства, хорошо подходят для соединения бетонных, железобетонных и металлических элементов. Прямой штырь в этом случае загнут на окончании, а сверху находится анкерная группа. Изгиб штыря может отличаться, а при изготовлении по чертежам заказчика возможно выполнение полной петельки шпильки.
Болт с анкерной плитой
У этого крепежа 2 типа на конце, противоположном резьбовому, находится анкерная плита с гайкой. Применяются анкерные болты 2 типа при возведении несущих конструкций. Чаще всего крепятся к полнотелому фундаменту.
Важно! Также болты с анкерными плитами подходят для соединения деталей железобетонных конструкций.
Широкое распространение фундаментные болты ГОСТ 24379 1-2012 с анкерной плитой получили в сфере боковых креплений элементов. Но это не мешает относить крепеж к универсальному типу применения.
На противоположном конце, кроме крепежной пластины, которая устанавливается путем сварки или резьбового соединения, находится дополнительная гайка. Монтировать анкерную систему необходимо до заливки бетона.
Составной болт
Третий тип фундаментных болтов по ГОСТ 24379 1-2012 применяется при монтаже оборудования с надвижкой на фундамент. Актуален такой способ крепления на металлоконструкциях, а также на железобетоне. Главное назначение – стягивание деталей.
Конструкция третьего типа анкерного болта предполагает соединение 2 частей с помощью муфты: первая часть устанавливается до заливки опалубки, а вторая вкручивается уже после отвердения бетонной смеси.
Съемный крепеж
Болты съемного типа обладают высокой степенью надежности и подходят для крепления разного инженерного оборудования. Наибольшим спросом крепеж пользуется там, где установка и демонтаж различных машин и приборов требуется время от времени. Анкеры перед монтажом оборудования ставятся в опалубку до бетонирования, а шпильки вкручиваются после.
Прямой фундаментный болт
Прямая конструкция отличается отсутствием на втором конце каких-либо элементов. Прямая шпилька с резьбой и гайкой сверху оканчивается цилиндрическим концом снизу. Это пятый тип фундаментных болтов ГОСТ 24379 1-2012, которые широко используются для монтажа металлоконструкций и оборудования. Их также применяют и в других сферах, а для производства крепежа используется закаленная сталь, пригодная для колоссальных нагрузок.
Монтаж прямых анкерных болтов отличается тем, что ставят их в уже просверленные отверстия. А фиксируется крепеж силиконовым, эпоксидным клеем или цментно-песчаной смесью.
Болт с коническим концом
Конический конец анкерного болта может отличаться по форме и размеру. Используются они для крепления конструкций на фундаменте. Главное преимущество такого крепежа – огромная механическая прочность. Он также устойчив к действию снега, влаги и других внешних факторов. Защитное покрытие обеспечивает долгий срок службы даже в агрессивных средах.
Фундаментные анкеры ставятся в готовое основание и нередко применяются для монтажа навесных конструкций, например, мебели и бойлеров. Фиксируются они с помощью разжимной цанги, которая расклинивается в момент закручивания шпильки, что предотвращает любые движения крепежа.
Выбор стали для изготовления фундаментных болтов
Согласно ГОСТ 24379 1-2012, фундаментные болты изготавливаются из разных марок стали в зависимости от температурного режима. Так, при использовании конструкций на морозе от 51 до 65 градусов применяется сталь 09Г2с-8 или 10Г2с1-8. А при работе в условиях от -40 до -50 применяется ГОСТ сталь 09Г2с-6 или 10Г2С1-6. При умеренных морозах в -40 применяются стали Ст20, ВСт3пс2 и ВСт3кп2.
Покрытие – залог надежности и долговечности болтов
Покрытие фундаментных болтов ГОСТ 24379 1-2012 не регулируется установленным документов, но должно соответствовать другим техническим требованиям.
Важно! Нередко крепеж производится без покрытия, а для временной защиты применяется консервационная смазка, которая затем смывается горячей щелочью.
- Для исключения манипуляций с промывкой анкерных болтов, а также для повышения защиты металла от коррозии требуется нанесение специальной защиты, которое:
- должно защищать сталь от внешнего воздействия хотя бы в процессе транспортировки, хранения и монтажа;
- покрытие не должно требовать дополнительного очищения резьбы, чтобы ее можно было использовать вместе с гайкой;
- также покрытие должно гарантировать сохранность прочности резьбового соединения;
- Кзакр. должен быть равен 0,11-0,20;
- технология нанесения дополнительной защиты не должна вредить верхнему слою стальной подложки крепежа.
Многолетняя практика использования металлических крепежных изделий подтвердила, что лучшего средства, чем цинкование, пока что не нашлось. Существует множество технологий, в основе которых лежит оцинковка, но они могут быть дороже из-за дополнительных, современных компонентов.
Важно! Однако для защиты фундаментных болтов ГОСТ 24379 1-2012 запрещено использовать процесс кислотного травления для подготовки крепежа к цинкованию.
Оцинковка горячим методом – один из способов защиты высокопрочного крепежа. Также используется термодиффузионное цинкование. Последний способ обладает рядом преимуществ перед остальными методиками:
- защита в 2-4 раза лучше, чем при использовании гальванического покрытия;
- оцинковка происходит в герметичных резервуарах, что гарантирует экологическую безопасность процесса;
- покрытие получается сплошным даже на молекулярном уровне – на металле отсутствуют поры, что повышает его адгезионную способность;
- диффузионный цинк ложится равномерно, без наплывов, не требует корректировки резьбы;
- отходы производства проще и быстрее утилизируются.
Нанесение ТДЦ путем индукционного нагрева – лучший метод покрытия фундаментных болтов ГОСТ 24379 1-2012. Индукция лишена недостатков радиационного метода, происходит всего в течение 5-20 минут и расходует меньше цинкового порошка.
Особенности применения анкерных болтов
Анкерные болты ГОСТ 24379 1-2012 широко распространены не только в промышленном строительстве и возведении многоэтажных квартирных домов, но с успехом применяются для частных строительных работ. Они позволяют крепить конструкции к ленточному, столбчатому фундаменту из железобетона.
К преимуществам анкерных болтов можно отнести:
- колоссальную прочность и надежность – превзойти их не способен никакой крепежный элемент;
- разнообразие форм и размеров – изготовление фундаментных болтов возможно по чертежам заказчика;
- надежная фиксация с использованием специального оборудования гарантирует, что многоступенчатый крепеж не износится раньше срок.
А служат анкерные группы десятилетиями. Они надежно защищены от коррозии, и большая часть скрыта в фундаменте.
Особенности монтажа фундаментных болтов
Чтобы установка фундаментного блока прошла правильно, и полученная конструкция получилась надежной, крепеж должен соответствовать ГОСТ 24379 1-2012. Перед установкой крепежа важно убедиться, что его длина и глубина закладки в материал не выше, чем сама фундаментная конструкция.
Если крепеж попадет в мягкую и рыхлую почву, то надежность его крепления будет нарушена. Процесс установки фундаментного болта не требует ювелирной точности и выполняется быстро. Основные шаги заключаются в следующем:
- Осмотр плана здания или сооружения. Требуется для определения правильного места закладки крепежных элементов. Важно исключить место дверных проемов, над которыми нельзя ставить болты.
- Анкерный болт ставят в залитую опалубку или без нее в зависимости от типа крепежа. Важно контролировать глубину погружения.
- Учитывают расстояние между соседними элементами.
Необходимо для обеспечения жесткости конструкции, ее баланса.
- Выравнивание по вертикали. Если болты погружены в незастывший бетон, то проводят это до его отвердевания.
- Формирование блока фундаментных болтов. Концы анкеров, выступающие над поверхностью, скрепляют доской или пластиной.
Технология монтажа фундаментных болтов ГОСТ 24379 1-2012 зависит от типа конструкции и может отличаться.
Надежное сотрудничество с Nedwal’s
«Недвальс» занимается производством высокопрочных болтов ГОСТ 24379 1-2012 для предприятий большого и малого бизнеса. Круглосуточно работающий цех и более 5000 кв. м производственных площадей помогают выполнять заказы в максимально короткий срок. Обратившись к нам, заказчик получает:
- консультации персонального менеджера, помощь в выборе типа крепежа и постоянную поддержку в ходе сотрудничества;
- стоимость, которая в среднем на 25% ниже, чем у конкурентов;
- доставку на объект строительства, выгрузку товара;
- документацию, подтверждающую качество крепежа;
- тестирование в 3 этапа: на производстве, после изготовления в отделе ОТК, при упаковке и отправке заказчику.
Высокопрочные анкерные болты ГОСТ 24379 1-2012, изготовленные в нашей компании, – это полное соответствие техническим регламентам, менее 1% бракованных изделий и надежность ваших конструкций!
Фундаментные болты ГОСТ 24379.1-2012
ГОСТ 24379.1-2012 Болты
фундаментные. Конструкция и размеры
Группа Г31
Дата введения 2013-07-01 Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П.Мельникова» (ЗАО «ЦНИИПСК им.Мельникова»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 4 июня 2012 г. N 40)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Сокращенное наименование органа государственного управления строительством
Когда необходимо создать надёжное крепление тяжёлых предметов с большими размерами, используют специальные анкерные болты ГОСТ 24379 .1−2012. Такая конструкция была создана несколько лет назад. Эти крепёжные изделия стали востребованными во многих отраслях промышленности. Особенно это касается строительных работ, когда проводится закладка фундамента и фиксация тяжёлой арматуры. Универсальные системы предназначены для работы с «мягкими» материалами.
Особенности конструкции болтов
При разработке болта анкерного с гайкой ГОСТ 24379 .1−2012 специалисты стремились создать крепёжное изделие, способное выдерживать большие нагрузки.
Важнейшим элементом такой системы является резьбовая шпилька. Именно от неё зависит несущая способность анкера. Гайка навинчивается сверху, нижняя часть оси имеет вид конуса.
После шпильки важной деталью конструкции считается специальная втулка., её боковая поверхность имеет продольные прорези, напоминающие своеобразные лепестки. Втулка полностью закрывает шпильку. Свободной остаётся лишь одна верхняя часть, где находится гайка.
Работы анкерной конструкции осуществляется достаточно просто.
Приспособление помещается в заранее подготовленное отверстие. Гайка начинает закручиваться, шпилька втягивается во втулку, которая своим конусом разжимает лепестки. Надёжное крепление осуществляется благодаря распорной втулке, полученной методом литья, на её поверхности отсутствуют сварочные швы, ослабляющие приспособление. Для ограничения вращения гайки на большую глубину надевается специальная стопорная шайба.
Механизмы, анкерного типа относятся к универсальному виду, поэтому их используют и для монтажа самых разных предметов:
- Кондиционеров.
- Вентиляции.
- Крепления металлических балок и прочее.
Ещё одним важным параметром устройства считается его размер. При выборе анкера очень важно предусмотреть массу закрепляемой детали. При фиксации большого веса анкер должен быть длинным, а сечение шпильки большим. Конечно, учитывается также толщина конструкции, куда будет устанавливаться анкер.
Сегодня заводы изготавливают шпильки для таких приспособлений, минимальная длина которых равна 18 мм. Максимальная величина шпильки не превышает 400 мм. Диаметр анкерного болта определяется размером распорной втулки. Согласно действующему ГОСТу минимальный диаметр начинается с 6,5 мм. Для длинных шпилек, этот размер может быть увеличен до 20 мм.
Двухраспорные системы, оснащённые гайкой
Такие болты считаются самым надёжным креплением тяжёлых предметов. У этих изделий на шпильку надевается одновременно две втулки.
Одна имеет конусообразную форму.
Когда начинает затягиваться гайка, конус начинает распирать вторую втулку.
Как результат в крепёжном отверстии располагается одновременно пара разжатых втулок, такой болт способен работать с более высокой нагрузкой.
Двухраспорный анкер свободно выдерживает несколько видов механического воздействия:
Это дало возможность использовать такие детали для промышленного производства. Они применяются для установки тяжёлого оборудования, создающего сильную вибрацию.
Крепёжные детали для фундаментов
Фундаментные болты ГОСТ 24379 .1−2012 применяются для бетонных работ.
После установки они создают прочное сцепление, от которого зависит насколько надёжным будет крепление, а также долговечность постройки.
Такие устройства используются для различных видов работ:
- Ремонта фундаментных оснований.
- Соединения пристройки и дома.
- Фиксации сборного ростверка.
- Монтажа тяжёлого стационарного оборудования.
Технологические особенности изделий
Так как эти болты применяются для фиксации тяжёлых конструкций, ГОСТом устанавливаются к ним очень жёсткие требования. Детали изготавливаются только из особой высококачественной стали.
Чтобы исключить появление ржавчины, стержень покрывается слоем цинка, наносимого термодиффузионным способом. Фундаментные болты выпускаются нескольких видов.
Составной
Предназначен для монтажа на поверхность фундамента поворотного оборудования или надвижных механизмов. Установка нижней шпильки происходит до начала заливки бетона. Затем фиксируется верхняя шпилька. Конструкция закрепляется сваркой. Длина таких болтов находится в диапазоне 24—64 мм. Этот размер подбирается по толщине соединяемых деталей.
Изогнутый болт
Применяется для фиксации различных конструкций, а также всевозможного оборудования к бетонному основанию. В состав анкера входят:
Основным отличием этого болта от обыкновенного крепежа является изогнутый под 90 градусов конец стержня, он может иметь вид буквы «Г» или со шпилькой, немного отклонённой в сторону. Такой болт называют «лебедем». Основным преимуществом изогнутой системы считается лёгкий способ изготовления. Чтобы использовать эти болты в районах повышенной влажности или холодного климата, их изготавливают из специальной низкоуглеродистой стали.
Болты фундаментные ГОСТ 24379.1 80
используется в болтовых стыках таких как «колонна-фундамент», «колонна-колонна» и «колонна-балка».
добавить в корзину
Болт фундаментный (или болт анкерный, анкер) – крепеж, представляющий собой стержень круглого сечения с резьбой на одном конце и специального приспособления на другом, которое позволяет установить болт внутри фундамента (ГОСТ 24379.1-80). Исходя из особенностей исполнения данных болтов, выделяют 6 типов фундаментных болтов (см. чертеж).
Марки стали: 09Г2С, 10Г2С1, ст.20, ст.45 и иные марки по требованию заказчика.
Покрытия: без покрытия, цинк, термодиффузионное оцинкование, горячее оцинкование.
В регионах с холодным климатом зачастую востребован болт из морозостойкой стали 09Г2С, из которой по ГОСТ 24379. 1-80 производится только шпилька, а остальные элементы болта могут исполняться из сталей марок 3-20. Диаметры изготавливаемых болтов находятся в интервале от М12 до М140 мм (см. таблицу ниже).
Прочность анкеровки и пластичность при испытаниях на сдвиг
Открытый доступ
Проблема | Веб-конференция E3S. Том 263, 2021 XXIV Международная научная конференция «Строительство и формирование среды обитания» (ФОРМ-2021) | |
---|---|---|
Номер статьи | 02016 | |
Количество страниц) | 8 | |
Секция | Надежность зданий и сооружений и безопасность в строительстве | |
ДОИ | https://doi.org/10.1051/e3sconf/202126302016 | |
Опубликовано онлайн | 28 мая 2021 г.![]() |
- А.Н. Шувалов, И.А. Горбунов, М.Г. Ковалев Прочность и пластичность анкеровки при различных условиях нагружения в материалах ФОРМА-2020, 23-26 сентября 2020 г., Ханой, Вьетнам, (2020) [Google Scholar]
- МДС 31 4 2000 Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования к СНиП 2 0903 [Google Scholar]
- ГОСТ 24379-1-2012 Болты фундаментные. Конструкция и размеры [Google Scholar]
- СТО 36554501 039 2014 Анкерные крепления к бетону с применением анкеров HILTI.
Расчет и конструирование [Google Scholar]
- РС. Хелер, П. Маренгольц, Р. Элигехаузен Структурный журнал ACI 108 238-247 (2011) [Google Scholar]
- П. Маренхольц, Р. Элигехаузен Ядерная инженерия и проектирование 287 48-56 (2015) [Google Scholar]
- М.
Родригес, Д. Лотце, Дж.Х. Гросс, Ю.Г. Чжан, Р.Э. Клингнер, HL Graves Structural Journal 98 511-524 (2001) [Google Scholar]
- М. Хелер Поведение и крепление к бетону для использования в сейсмических приложениях, Диссертация, IWB, Штутгартский университет (2006 г.) [Google Scholar]
- СРЕДНИЙ. Грановский, Л.Б. Мирской Сейсмостойкое строительство Безопасность сооружений 2 39-42 (2012) [Google Scholar]
- СРЕДНИЙ.
Грановский, Д.А. Киселев Сейсмостойкое строительство Безопасность сооружений 1 43-45 (2012) [Google Scholar]
- П. Маренхольц Экспериментальные характеристики и рекомендации по квалификации устанавливаемых после установки анкеров для сейсморазведочных работ, диссертация, IWB, Штутгартский университет (2012 г.). [Google Scholar]
- ГОСТ Р 58430-2019 Анкеры механические и клеевые для крепления в бетоне в сейсмических районах. Методы испытаний [Google Scholar]
- Д.
А. Киселев Прочность и деформативность анкерного крепления при действии статической и динамической нагрузок, Диссертация на исследование ученой степени к т н, Москва, ЦНИИСК им В А Кучеренко. [Google Scholar]
- СРЕДНИЙ. Грановский, М.О. Павлова, В.Ч. Ласкевич Сейсмостойкое строительство Безопасность сооружений 4 6-7 (2000) [Google Scholar]
- В.Д. Насонкин, А.В. Грановский, М.О. Павлова Сейсмостойкое строительство Безопасность сооружений 5 21-23 (2000) [Google Scholar]
- СРЕДНИЙ.
Грановский, Д.А. Киселев, А.Г. Аксенова Бетон и железобетон 2 17-20 (2006) [Google Scholar]
- СТО 36554501 052 2017 Анкерные крепления к бетону. Правила установки нормируемых параметров [Google Scholar]
- ГОСТ Р 56731-2015 Анкеры механические для крепления в бетоне. Методы испытаний. [Google Scholar]
Показатели текущего использования показывают совокупное количество просмотров статей (полные просмотры статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.
