ГОСТ 8240-89 Швеллеры стальные горячекатаные. Сортамент
3 коп. БЗ 7-89/573
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
СОРТАМЕНТ
ГОСТ 8240-89 (СТ СЭВ 2210 — 80)
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
УДК 669.14—423.9:006.354 Группа В22
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Сортамент
Hot-rolled steel channels.
Rolling products
ГОСТ
8240—89
(CT СЭВ 2210—80)
ОКП 29 2500
Срок действия с 01.07.90
до 01.07.2000
Несоблюдение стандарта преследуется по закону
Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок.
1. Поперечное сечение швеллеров должно соответствовать указанному на черт. 1 и 2,
2. Номинальные размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в табл.
1 и 2.
3. По точности прокатки швеллеры изготовляют:
повышенной точности — Б; обычной точности — В.
4. Предельные отклонения по размерам и форме швеллеров (черт. 1—3) должны соответствовать приведенным в табл. 3.
Издание официальное
★
Перепечатка воспрещена
© Издательство стандартов, 1990

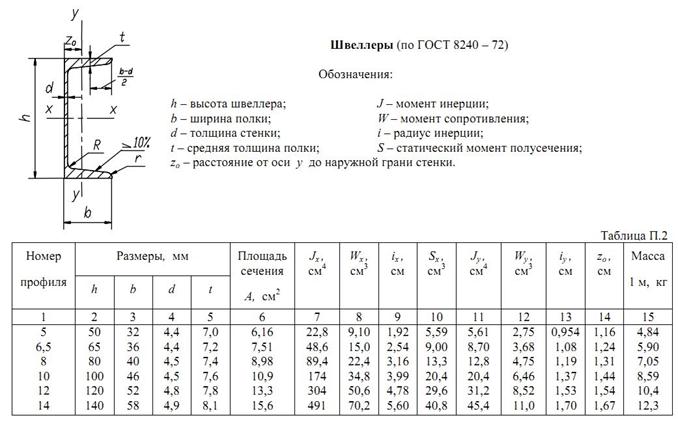

Черт. I
высота;
■ширина полки; толщина стенки; толщина полки;
— радиус внутреннего закругления; радиус закругления полки;
-расстояние от оси У—У до наружной грани стенки, имечание. Уклон внутренних граней полок должен быть 4—10%.
Д — перекос полки; f — прогиб стенки Черт. 3
Швеллеры с уклоном внутренних граней полок
Но. пер швел лера | h | * | S | t | а | Г | Пло щадь попе реч ного сече- НИН, см1 | Масса 1 м, кг | Справочные значения дл Х-Х | я осей | Г-7 | к см | ||||
ПС W лее | см* | см* | СМ | см* | V см* | «V см! | см | |||||||||
мм | ||||||||||||||||
5 | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
8 | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 | 12,80 | 4,75 | 1,19 | 1,31 |
10 | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 |
12 | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 |
14 | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 |
16 | 1 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 |
16а | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2ДО |
18 | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 |
18а | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 11910 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 | 2,18 | 2,13 |
20 | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 15202 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 |
22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 21102 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 |
24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,00 | 2,42 |
27 | 270 | 96 | 6,0 | 10,5 | 11,0 | 4,5 | 3520 | 27,70 | 41,0 | то | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 |
30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 |
33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 | 410,00 | 51,80 | 2,97 | 2,59 |
36 | 360 | ПО | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 001,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 |
40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 |
ГОСТ 8240-89
Швеллеры с параллельными гранями полок
Но мер швел лера | h | Ь | S | / | а не л | Г бо ге | Пло щадь попе реч ного сече ния, см! | Масса ! м, КГ | Справочные величины дл Ы | я осей | Г-У | Ло» см | ||||
см* | V г см* | см | *«• см* | 1г см* | ш «У см* | см | ||||||||||
мм | ||||||||||||||||
5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
6,5 П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 3,31 | 1,24 | 1,38 |
ши | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,63 |
12II | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
14П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 |
16П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
16аП | 100 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
18 И | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,69 | 2,20 | 2,14 |
18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
20 П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
22 П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
24 П | 240 | 90 | 5,0 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
27 П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
ЗОП | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
ззп | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,8 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 |
36 п | 360 | ПО | 7,5 | 12,6 | 14,0 | 3,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
40 П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
Примечания к табл, 1 и 2:1.
Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3.
2, Значения радиусов закругления, уклона внутренних полок, толщины полок, указанные на черт, 1 и 2 и в табл. 1 и 2, на профиле не контролируются и приведены для построения калибров,
3. В таблицах используют обозначения: /-момент инерции; момент сопротивления; I-радиус инерции; s—статический момент полусечения.
ft
*
ГОСТ 8240-89
Таблица 3
мм
Параметр швеллера, показатель качества | Размер | Предельные отклонения при точности прокатки | |
повышенной | обычной | ||
Высота h | До 80 включ. Св. 80 до 140 » » 140 >180 » > 180» 300 > » 3*00 » 400 » | ±1,5 | ±1,5 |
±2,0 | ±2,0 ±2,5 | ||
±3,0 | ±3,0 ±3,5 | ||
Ширина полки b | До 40 включ. Св. 40 до 58 » > 58 » 70 » > 70 » 100 » > Ш | ±1,5 | ±1,5 |
±2,0 | ±2,0 ±2,5 ±3,0 | ||
±3.0 | ±3,5 | ||
Толщина полки t* | До 7,4 включ. Св. 7,4 до 8,1 » > 8,1 » 9,3 » > 9,3 » 10,2 » > 10,2 » 11,0 » > Пу0 | -АЗ -0,4 | -0,7 |
—0,5 —0,6 | —0,8 | ||
-0,7 -0,8 | -1.0 | ||
Перекос полки А при ширине полки b | До 115 включ. | Не более 0,0125 b | Не более 0,025 Ъ |
Прогиб стенки f | До 400 включ. | Не более 0,15 s | Не более 0,25 s |
Кривизна швеллера | — | Не более 0,2% длины | Не более 0,2% длины |
Длина | До 8 м Св. | + 40 К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м | + 40 + 80 |
8 м* Плюсовые отклонения ограничиваются предельными отклонениями по массе.
5. Притупление наружных углов швеллеров повышенной точности до № 20 не должно превышать 2,2 мм, свыше 20—3 мм;
для швеллеров обычной точности — не контролируется.
6. Швеллеры изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины.
По согласованию изготовителя с потребителем допускается изготовление швеллеров длиной свыше 12 м.
7. Отклонения по массе 1 м швеллера не должны превышать, плюс 3, минус 5%.
По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки швеллера не должно превышать плюс 3, минус 3% для швеллеров до № 16 и плюс 2.5, минус 2,5% для швеллеров свыше 16.
8. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца.
Высоту швеллера контролируют в плоскости его стенки.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
(. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.
РАЗРАБОТЧИКИ СТАНДАРТА
С. И. Рудюк, канд. техн. наук; В. Ф. Коваленко, канд. техн. наук; С. В. Колоколов (руководитель работы), канд. техн. наук; Н. Ф. Грицук, канд. техн. наук; В. С. Медведев, канд. техн. наук; Ж. М. Роева, канд. эконом, наук; В. В. Калюжный, канд. эконом, наук; Р. А. Дробнова, канд. эконом, наук; В. А. Ена, канд. техн. наук; К. Ф. Перетятько; Ю. М. Юхнод,-ский, канд. техн. наук; В. В. Пудинов; Л. И. Яремчук; М. А. Алексина; Б. Г. Павлов, канд. техн. наук; В. Ф. Беляев, канд. техн. наук; Я. А. Каплун, канд. техн. наук.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2939
3. Стандарт полностью соответствует СТ СЭВ 2210—80
4. Стандарт соответствует МС ИСО 657/13
5.
Стандарт унифицирован с БДС 6176—75, TGL 10370
6. ВЗАМЕН ГОСТ 8240—72
Редактор Р. С. Федорова Технический редактор Л. А. Никитина Корректор И. Л. Асауленко
Сдано в наб. 16.10,89 Подп. в печ. 01.12.89 0,5 уел. печ. л., 0,5 уел. кр.-отт., 0,52 уч.-изд. л. Тираж 47000 Цена 3 а.
Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП, Новопресненский пер,(3 Тип. «Московский печатник». Москва, Лялин пер., 6. Зак. 1147
Швеллер ГОСТ 8240 89 — Астим
Все строительные материалы изготавливаются в строгом соответствии с нормами, швеллер ГОСТ 8240-89 не исключение. Именно о данном типе изделия и о его особенностях и пойдет речь в статье.
О швеллере ГОСТ 824089
Швеллеров в широком смысле этого слова принято называть сортовой формовой металлопрокат, имеющий специфическую форму сечения в форме буквы «П». Где ножки буквы – это полки швеллера, а верхняя перемычка – это основная стенка. Реже встречаются швеллеры, имеющие форму сечения в виде буквы «У», но они востребованы не так широко и применяются в достаточно узких отраслях жизнедеятельности человека.
Швеллер ГОСТ 8240-89 является представителем большой группы изделий, изготовленных способом горячего прокатывания стали. Суть его в следующем.
Стальную заготовку прогревают до температуры в 1000 градусов, именно такая температура необходима, чтобы сталь достигла определенного уровня пластичности. После этого специальные профилегибочные станки с валками нужной формы придают изделию законченный вид.
Швеллер горячего качения отличается высочайшими прочностными характеристиками, он невосприимчив практически к любым воздействиям механического характера и стойко переносит усилия на растяжение, скручивание и сжатие, а также способен долгое время без потери эксплуатационных характеристик выдерживать любые нагрузки статического и вибрационного характера. Безусловно, стоимость такого проката выше, чем гнутого швеллера, но рабочие показатели на порядок выше.
Разновидности
Изготовленный методом горячего качения швеллер ГОСТ 8240-89 имеет следующие разновидности, каждая из которых имеет соответствующий буквенный код в названии изделия.
- С маркировкой буквой П. Такой швеллер имеет полки, располагающиеся строго перпендикулярно к стенке, а значит, параллельно друг другу. Такая разновидность изделия считается самой многочисленной и наиболее популярной в области строительства.
- Э – полки имеют небольшое скругление. Отличается более малым весом, чем другие аналогичные швеллеры ГОСТ 824089. Наклон полок не должен быть выше отметки в десять процентов.
- С маркировкой буквой У. Такое изделие имеет немного нестандартную форму. Внешние грани полок образуют со стенкой строго прямой угол (90 градусов). Но внутри полки имеют небольшой скос в 10 процентов друг к другу.
- Облегченный вариант швеллера, имеющий букву Л в коде. Такой швеллер отличается более тонкими стенками и имеет меньший вес.
- Специальный тип швеллера, который используется в строго узкоспециализированных областях, например, проектировке и строительстве авто или вагонов. Такие изделия имеют оригинальную отличную от других форму и часто изготавливаются на заказ.
Где применяется
Швеллер ГОСТ 8240-89 используется в самых разных отраслях промышленности, а также строительстве, ввиду своих эксплуатационных характеристик. Самые популярные сферы следующие:
- Укрепление конструкций самого разного типа, выполненных из бетона
- Создание надежных и прочных металлических каркасов, отличающихся высокой надежностью и способностью выдерживать значительные нагрузки, в том числе и осевые
- Для создания несущих перекрытий и перегородок
- Для создания опор
- При строительстве мостов, эстакад
- При строительстве и армировании линий электропередач
- Для создания промышленного оборудования, которое подвергается периодической или постоянной вибрационной нагрузке.
Для чего нужны ГОСТы
Из предыдущего раздела вы узнали, в каких важных и ответственных областях используется швеллер ГОСТ 824089. Такое предназначение одна из причин по которой регулирование выпускаемых изделий стандартами очень важно.
Это гарантирует, что конечное изделие будет соответствовать всем тем требованиям, которые к нему предъявлены и швеллер не расколется в процессе строительства и из-за его несовершенства не рухнет здание и не будут подвергнуты опасности жизни людей.
Также стандартам ГОСТА подчиняются не только готовые изделия, но и сырье, из которого они производятся.
Для каждой марки стали существуют свои нормативы, а каждый способ изготовления имеет свои правила, которым должен подчиняться и не отступать от технологии. Это гарантирует получение на выходе качественного и прочного металлопроката.
Где купить
В каталоге компании АСТИМ представлен широчайший ассортимент изделий металлопроката и швеллер 8240-89 не исключение. Вас ждут выгодные цены, удобные условия доставки и качественный сервис. В случае возникновения затруднений при формировании заказа менеджеры проконсультируют вас и помогут решить все проблемы. Купить изделия можно здесь https://as-tim.ru/shveller/.
УП КАНАЛОВ ГОСТ 8240-89, PN-H-93451 .
РОССИЙСКИЙ СТАНДАРТ У СТАЛЬНЫЕ ПРОФИЛИ (УЭ БАЛКИ, УЭ ПРОФИЛИ) С КОНИЧЕСКИМИ ПОЛКАМИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, СВОЙСТВА, РАЗМЕРЫВ данной таблице представлены швеллеры российского стандарта, стальной профиль UE (балки UE), технические характеристики, свойства, размеры. Изготавливается по стандартам:
ГОСТ 8240-89 (Размеры)
ЧСН 42 5571:1962
PN-H-93451 (Размеры)
ГОСТ 8240-89 (Допуски)
EN 10279: 2000 (Допуски)0005 EN 10163-3: 2004, класс C, подкласс 1 (состояние поверхности)
| Идентификация | Номинальные размеры | Сечение | Номинальный вес 1 м | Свойства раздела, статические данные | ||||||||||||
Не более | Х-Х | Г-Г | ||||||||||||||
ч | б | с | т | Р | р | А | Г | IX | Шx | ix | Сх | Ий | Вт | ио | Хо | |
мм | см2 | кг/м | см4 | см3 | см | см3 | см4 | см3 | см | см | ||||||
№. | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
| № 6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
| № 8 (УЭ 80) | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 | 12,80 | 4,75 | 1,19 | 1,31 |
| № 10 (УЭ100) | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 |
| № 12 (УЭ120) | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 |
| № 14 (УЭ140) | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 |
| № 16 (УЭ160) | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 | |
| № 16а | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 |
| № 18 (УЭ180) | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 |
| № 18а | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 | 2,18 | 2,13 |
| № 20 (УЭ200) | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 |
| № 22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 |
| № 24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,60 | 2,42 |
| № 27 | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 |
| № 30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 |
| № 33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 | 410,00 | 51,80 | 2,97 | 2,59 |
| № 36 | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 |
| № 40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 |
