ГОСТ 8560-78 Прокат калиброванный шестигранный. Сортамент / 8560 78

ГОСТ 8560-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ КАЛИБРОВАННЫЙ
ШЕСТИГРАННЫЙ

СОРТАМЕНТ

Москва

Стандартинформ

2008

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ Сортамент

Calibrated hexahedronal rolled-stock.

Dimensions

ГОСТ
8560-78

Взамен

ГОСТ 8560-67

Издание (январь 2008 г.) с Изменениями № 1, 2, утвержденными в апреле 1983 г., декабре 1988 г. (ИУС 7-83. 3-89).

Постановлением Государственного комитета СССР по стандартам от 2 августа 1978 г. № 2079 дата введения установлена

01.07.79

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.

2. Размеры сечения проката и предельные отклонения по ним должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размер проката (диаметр вписанного круга а или размер «под ключ»), мм

Предельное отклонение, мм

Диаметр описанной окружности, А, мм

Предельное отклонение, мм

Площадь поперечного сечения, мм2

Масса 1 м длины, кг

h20

h21

h22

3,0

-0,040

-0,060

-0,100

3,4

-0,2

7,79

0,061

3,2

-0,048

-0,075

-0,120

3,7

8,87

0,070

3,5

4,0

10,61

0,083

4,0

4,6

13,86

0,109

4,5

5,2

-0,3

17,54

0,138

5,0

5,8

21,65

0,170

5,5

6,3

26,20

0,206

6,0

6,9

31,18

0,245

6,5

-0,058

-0,090

-0,150

7,4

36,59

0,287

7,0

8,1

42,44

0,333

8,0

9,2

-0,4

55,43

0,435

9,0

10,4

-0,5

70,15

0,551

10,0

11,5

86,60

0,680

11,0

-0,070

-0,110

-0,180

12,7

-0,6

104,8

0,823

12,0

13,8

124,7

0,979

13,0

15,0

-0,7

146,4

1,150

14,0

16,2

169,7

1,330

15,0

17,3

194,9

1,530

16,0

18,4

221,7

1,740

17,0

19,6

-0,8

250,3

1,960

18,0

20,7

280,6

2,200

19,0

-0,084

-0,130

-0,210

21,9

312,6

2,450

20,0

23,0

346,4

2,720

20,8

23,9

-0,9

374,7

2,940

21,0

24,2

381,9

3,000

22,0

25,4

419,2

3,290

24,0

27,7

498,8

3,920

25,0

28,8

541,3

4,250

26,0

30,0

-1,0

585,4

4,600

27,0

31,2

631,3

4,960

28,0

32,3

679,0

5,330

30,0

34,6

779,4

6,120

32,0

-0,100

-0,160

-0,250

36,9

-1,1

886,8

6,96

34,0

39,2

1001,0

7,86

36,0

41,6

-1,3

1122,0

8,81

38,0

43,8

1251,0

9,82

40,0

46,1

1386,0

10,88

41,0

47,3

1456,0

11,40

42,0

48,5

1527,0

11,99

45,0

51,9

1754,0

13,77

46,0

53,1

-1,4

1833,0

14,40

48,0

55,4

-1,5

2000,0

15,66

50,0

57,7

2165,0

17,00

53,0

-0,120

-0,190

-0,300

61,2

-1,7

2433,0

19,1

55,0

63,5

2620,0

20,6

56,0

64,6

2715,0

21,3

60,0

69,3

3118,0

24,5

63,0

72,7

3437,0

27,0

65,0

75,0

-1,8

3659,0

28,7

70,0

—

-0,190

-0,300

80,8

4244,0

33,3

75,0

86,5

-1,9

4871,0

38,2

80,0

92,3

5542,0

43,5

85,0

—

-0,220

-0,350

98,0

-1,2

6257,0

49,1

90,0

104,0

-1,3

7015,0

55,1

95,0

110,0

7816,0

61,4

100,0

115,0

-1,4

8660,0

68,0

Примечания:

1. По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной 7,85 г/см3.

3. Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30 % более квалитета h22.

(Измененная редакция, Изм. № 1, 2).

3. Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.

4. В зависимости от назначения прутки изготовляют:

— мерной длины;

— кратной мерной длины;

— немерной длины с остатком до 10 % массы партии;

— ограниченной длины в пределах немерной.

Остатком считаются прутки длиной не менее 1,5 м.

5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.

3 — 5. (Измененная редакция, Изм. № 1).

6, 7. (Исключены, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

+30 мм — при длине прутков до 4 м;

+50 мм — при длине прутков свыше 4 м.

9. Кривизна прутков не должна превышать значений, указанных в табл. 2.

Таблица 2

Размеры прутков, мм

Предельная кривизна в зависимости от поля допуска

на 1 м длины, мм

на полную длину, %

h20 и h21

h22

h20 и h21

h22

До 25

2

3

0,2

0,3

Св. 25 » 50

1

2

0,1

0,2

» 50

1

1

0,1

0,1

Черт. 2

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.

10. Скручивание прутков на 1 м длины а (черт. 2) не должно превышать 3°.

11. Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:

0,17а — при размере прутков до 16 мм;

3 мм — при размере прутков свыше 16 до 30 мм.

5 мм — при размере прутков свыше 30 мм.

9 — 11. (Измененная редакция, Изм. № 1).

12. Длина смятых концов прутков не должна превышать норм, указанных в табл. 3.

Таблица 3

мм

(Введен дополнительно, Изм. № 1).

13. Радиус закругления кромок определяется по требованию потребителя и не должен превышать значений, указанных в табл. 4.

Таблица 4

мм

Размер прутков

Радиус закругления кромок для группы, не более

1

2

До 25

0,5

0,5

Св. 25

0,5

1,0

(Измененная редакция, Изм. № 1, 2).

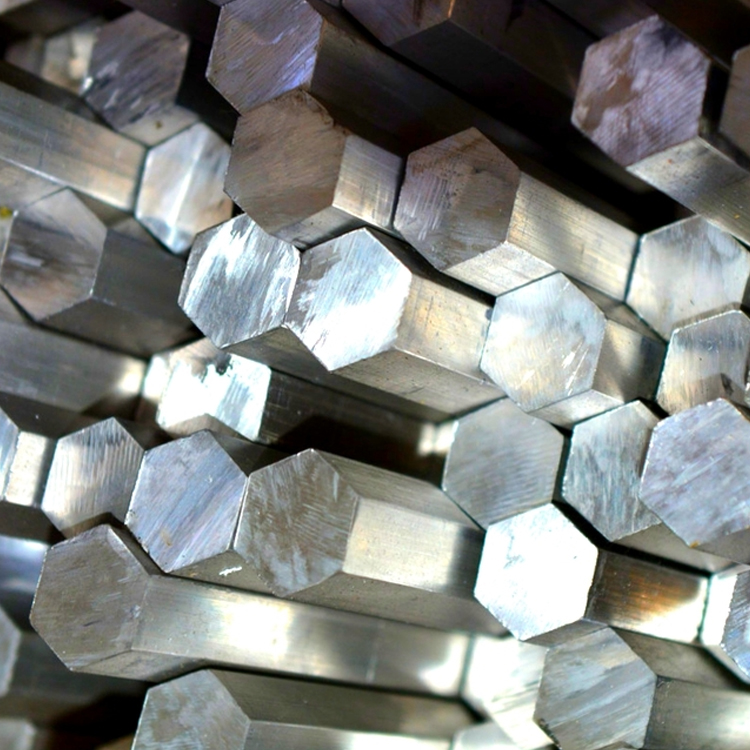

Шестигранник калиброванный ГОСТ 8560-78 цена

Металлические шестигранники являются популярными изделиями и пользуются высочайшим спросом во множестве промышленных сфер. Данная продукция используется в качестве первичной заготовки или как самостоятельная деталь. Внешне, шестигранник представлен в виде длинного прутка без полостей. Такой продукт металлопроката подразделяется на горячекатаную продукцию и калиброванную. Отличие в том, что второй метод изготовления является более точным и необходим в том случае, когда размер прутка играет важную роль.

Шестигранник калиброванный ГОСТ 8560-78 изготавливается из различных стальных марок, наиболее популярными, среди них, являются ст20, ст35, ст45, 30ХМА и 09Г2С. Размер изделия вычисляется посредством измерения диаметра круга, вписанного в профиль сечения. Калиброванный шестигранник имеет длину от 2 до 6,5 метра, однако, по желанию заказчика, мы изготавливаем прутки большей длины.

Шестигранник стальной калиброванный – качественные параметры.

Популярность данного вида металлопроката определяется его высокими характеристиками, которые идеально дополняет цена калиброванного шестигранника. Главнейшими физико-механическими параметрами принято считать:

  • Хорошие прочностные данные;
  • Податливость обработкам и простота их проведения;
  • Высокий уровень свариваемости;
  • Стойкость к нагрузкам вибрационного характера;
  • Устойчивость к термическому и абразивному влиянию;
  • Большая вариативность применения.

Опираясь на тот факт, что стальной шестигранник является универсальным изделием, спрос на него с каждым годом возрастает. У нас вы можете купить этот вид металлопроката как оптовой партией, так и в розницу.

Варианты применения стального калиброванного шестигранника.

Шестигранник калиброванный ГОСТ 8560-78 широко востребован в таких отраслях, как производство промышленных приборов, строительство, электротехника, авиация, кораблестроение, а также все ответвления машиностроительной области. При использовании данного изделия, получаются высококачественные каркасы металлоконструкций, опорных элементов, ограждений и детали, армирующие железобетонные сооружения.

В машино- и станкостроении, шестигранник используется для производства механизмов, а в промышленной отрасли из него получают отличные гайки, болты и иные крепёжные элементы. Шестигранный пруток, также, эффективно применяется в мебельном производстве и в изготовлении медицинской техники. Помимо этого, вы можете купить шестигранник стальной калиброванный для пищевой промышленности.

Данный вид металлопроката востребован и в архитектурных целях. В данном случае, он может играть роль элемента для сооружения декоративных частей постройки.

Преимущества сотрудничества с нашей компанией.

Мы являемся ответственным производителем металлопроката, осуществляющим стабильные поставки крупнейшим предприятиям страны. Мы не только изготавливаем изделия, но и предоставляем возможность заказа дополнительной обработки, для усиления тех или иных качественных параметров.

Благодаря соблюдению нормативов от производства, до отгрузки, выпускаемая нами металлопродукция имеет большой эксплуатационный срок. Для комфортного сотрудничества, территория нашей фирмы оборудована профессиональной погрузочной техникой, которой вы можете воспользоваться в случае самовывоза. Осуществить самостоятельную отгрузку вам помогут наши высококвалифицированные специалисты.

ГОСТ 8560-78 стандарт, статус на 2018 год

Размеры сечения проката и предельные отклонения по ним должны соответствовать указанным на чертеже 1 и в таблице 1.

Таблица 1 — Размеры сечения проката и предельные отклонения

Размер проката (диаметр вписанного круга а или размер «под ключ»), мм Предельное отклонение, мм Диаметр описанной окружности, А, мм Предельное отклонение, мм Площадь поперечного сечения, мм2 Масса 1 м длины, кг
h20 h21 h22
3,0 -0,040 -0,060 -0,100 3,4 -0,2 7,79 0,061
3,2 -0,048 -0,075 -0,120 3,7 8,87 0,070 0,070
3,5 -0,048 -0,075 -0,120 4,0 10,61 0,083 0,083
4,0 -0,048 -0,075 -0,120 4,6 13,86 0,109 0,109
4,5 -0,048 -0,075 -0,120 5,2 -0,3 17,54 0,138
5,0 -0,048 -0,075 -0,120 5,8 -0,3 21,65 0,170
5,5 -0,048 -0,075 -0,120 6,3 26,20 0,206 0,206
6,0 -0,048 -0,075 -0,120 6,9 31,18 0,245 0,245
6,5 -0,058 -0,090 -0,150 7,4 36,59 0,287 0,287
7,0 -0,058 -0,090 -0,150 8,1 42,44 0,333 0,333
8,0 -0,058 -0,090 -0,150 9,2 -0,4 55,43 0,435
9,0 -0,058 -0,090 -0,150 10,4 -0,5 70,15 0,551
10,0 -0,058 -0,090 -0,150 11,5 -0,5 86,60 0,680
11,0 -0,070 -0,110 -0,180 12,7 -0,6 104,8 0,823
12,0 -0,070 -0,110 -0,180 13,8 -0,6 124,7 0,979
13,0 -0,070 -0,110 -0,180 15,0 -0,7 146,4 1,150
14,0 -0,070 -0,110 -0,180 16,2 -0,7 169,7 1,330
15,0 -0,070 -0,110 -0,180 17,3 -0,7 194,9 1,530
16,0 -0,070 -0,110 -0,180 18,4 -0,7 221,7 1,740
17,0 -0,070 -0,110 -0,180 19,6 -0,8 250,3 1,960
18,0 -0,070 -0,110 -0,180 20,7 -0,8 280,6 2,200
19,0 -0,084 -0,130 -0,210 21,9 -0,8 312,6 2,450
20,0 -0,084 -0,130 -0,210 23,0 -0,8 346,4 2,720
20,8 -0,084 -0,130 -0,210 23,9 -0,9 374,7 2,940
21,0 -0,084 -0,130 -0,210 24,2 -0,9 381,9 3,000
22,0 -0,084 -0,130 -0,210 25,4 -0,9 419,2 3,290
24,0 -0,084 -0,130 -0,210 27,7 -0,9 498,8 3,920
25,0 -0,084 -0,130 -0,210 28,8 -0,9 541,3 4,250
26,0 -0,084 -0,130 -0,210 30,0 -1,0 585,4 4,600
27,0 -0,084 -0,130 -0,210 31,2 -1,0 631,3 4,960
28,0 -0,084 -0,130 -0,210 32,3 -1,0 679,0 5,330
30,0 -0,084 -0,130 -0,210 34,6 -1,0 779,4 6,120
32,0 -0,100 -0,160 -0,250 36,9 -1,1 886,8 6,96
34,0 -0,100 -0,160 -0,250 39,2 -1,1 1001,0 7,86
36,0 -0,100 -0,160 -0,250 41,6 -1,3 1122,0 8,81
38,0 -0,100 -0,160 -0,250 43,8 -1,3 1251,0 9,82
40,0 -0,100 -0,160 -0,250 46,1 -1,3 1386,0 10,88
41,0 -0,100 -0,160 -0,250 47,3 -1,3 1456,0 11,40
42,0 -0,100 -0,160 -0,250 48,5 -1,3 1527,0 11,99
45,0 -0,100 -0,160 -0,250 51,9 -1,3 1754,0 13,77
46,0 -0,100 -0,160 -0,250 53,1 -1,4 1833,0 14,40
48,0 -0,100 -0,160 -0,250 55,4 -1,5 2000,0 15,66
50,0 -0,100 -0,160 -0,250 57,7 -1,5 2165,0 17,00
53,0 -0,120 -0,190 -0,300 61,2 -1,7 2433,0 19,1
55,0 -0,120 -0,190 -0,300 63,5 -1,7 2620,0 20,6
56,0 -0,120 -0,190 -0,300 64,6 -1,7 2715,0 21,3
60,0 -0,120 -0,190 -0,300 69,3 -1,7 3118,0 24,5
63,0 -0,120 -0,190 -0,300 72,7 -1,7 3437,0 27,0
65,0 -0,120 -0,190 -0,300 75,0 -1,8 3659,0 28,7
70,0 - -0,190 -0,300 80,8 -1,8 4244,0 33,3
75,0 - -0,190 -0,300 86,5 -1,9 4871,0 38,2
80,0 - -0,190 -0,300 92,3 -1,9 5542,0 43,5
85,0 - -0,220 -0,350 98,0 -1,2 6257,0 49,1
90,0 - -0,220 -0,350 104,0 -1,3 7015,0 55,1
95,0 - -0,220 -0,350 110,0 -1,3 7816,0 61,4
100,0 - -0,220 -0,350 115,0 -1,4 8660,0 68,0

Примечания

  • По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
  • Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной 7,85 г/см3.
  • Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30 % более квалитета h22.

Чертеж 1

Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.

В зависимости от назначения прутки изготовляют:

  • Мерной длины;
  • Кратной мерной длины;
  • Немерной длины с остатком до 10 % массы партии;
  • Ограниченной длины в пределах немерной.

Остатком считаются прутки длиной не менее 1,5 м.

Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.

Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

  • +30 мм — при длине прутков до 4 м;
  • +50 мм — при длине прутков свыше 4 м.

Кривизна прутков не должна превышать значений, указанных в таблице 2.

Таблица 2 — Кривизна прутков

Размеры прутков, мм Предельная кривизна в зависимости от поля допуска
на 1 м длины, мм на полную длину, %
h20 и h21 h22 h20 и h21 h22
До 25 2 3 0,2 0,3
Св. 25 » 50 1 2 0,1 0,2
» 50 1 1 0,1 0,1

Чертеж 2

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.

Скручивание прутков на 1 м длины а (чертеж 2) не должно превышать 3°.

Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:

  • 0,17а — при размере прутков до 16 мм;
  • 3 мм — при размере прутков свыше 16 до 30 мм;
  • 5 мм — при размере прутков свыше 30 мм.

Длина смятых концов прутков не должна превышать норм, указанных в таблице 3.

Таблица 3 — лина смятых концов прутков

Размер прутков Длина смятых концов, не более
До 25 20
Св. 25 » 50 25
» 50 » 70 30

Радиус закругления кромок определяется по требованию потребителя и не должен превышать значений, указанных в таблице 4.

Таблица 4 — Радиус закругления кромок

Размер прутков Радиус закругления кромок для группы, не более
1 2
До 25 0,5 0,5
Св. 25 0,5 1,0

Полный текст ГОСТ 8560-1978 в прикрепленном pdf-файле

Шестигранник калиброванный ГОСТ 8560 78

Металлопрокат высокого качества

Шестигранник – это востребованная разновидность металлического проката. Для изделий характерно шестигранное сечение. В основном производят обычный и калиброванный шестигранник. Последний изготавливается из нержавеющей стали типа Ст20, Ст35, Ст40Х и Ст45 согласно с ГОСТ 8560-78. Отличия калиброванного шестигранника от обычного состоят в точности размеров и способе обработки. Эта продукция имеет более высокое качество. Из-за этого и различаются сферы применения проката.

Основные особенности и свойства

Калиброванный шестигранник производят по ГОСТу 8560-78 в разных вариантах размеров. Длина прутка колеблется в пределах 2–6 метров, а диаметр составляет от 3 до 100 миллиметров. Помимо этого, различается точность проката. Она бывает обычной и повышенной. Уточнить этот параметр можно по маркировке. Буквы Б и В указывают, соответственно, на обычную и повышенную точность.

Широкий сортамент не единственный плюс калиброванного шестигранника. Он:

  • стойкий к нагрузкам на изгиб и кручение – можно использовать металлопрокат для производства крепежей повышенной надёжности;
  • прочный и долговечный;
  • податливый разным способам обработки.

Нержавеющий калиброванный шестигранник также устойчив к коррозии. Его можно использовать в областях с жёсткими условиями эксплуатации.

Сферы применения

Шестигранный прокат по ГОСТу 8560-78 в основном используют в производстве крепёжных деталей, отдельных элементов машин и оборудования. Зачастую он нужен в:

  • машиностроении;
  • химической промышленности;
  • строительстве;
  • пищевой промышленности;
  • ремонте;
  • авиастроении и т. д.

Металлопрокат активно применяют и в бытовой сфере. Из него делают несущие конструкции построек и даже шестигранные ключи.

Сертифицированная продукция

Наша компания занимается продажей разных видов нержавеющего металлопроката. Собираетесь купить шестигранник? Предлагаем калиброванный прокат от известных производителей России и зарубежья. Изучайте информацию на странице и делайте заказ. При необходимости менеджер проконсультирует по всем вопросам, уточнит цены и условия доставки.

ООО «Ориннокс» – это надёжный партнёр. Наши преимущества:

  • большие складские запасы продукции;
  • отлаженный механизм поставок по Москве и регионам;
  • предоставление всех лицензий и сертификатов;
  • комплекс услуг по металлообработке.

Для связи с нашим представителем воспользуйтесь опцией «Заказать звонок». Или напишите на электронную почту.

Запросить прайс-лист

ГОСТ 8560-78

ГОСТ 8560-78

1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.

Стандарт полностью соответствует рекомендации СЭВ РС 962-67.

(Измененная редакция, Изм. № 2).

2. Размеры сечения проката и предельные отклонения по ним в зависимости от классов точности должны соответствовать указанным на чертеже 1 и в табл. 1.



Таблица 1



Размер проката (диаметр описанного круга а или размер «под ключ»), мм
Предельные отклонения, мм
Диаметр описанной окружности, А, мм
Предельные отклонения, мм
Площадь поперечного сечения, мм2
Масса 1 м длины, кг
h10
h11
h12
3,0
-0,04
-0,06
-0,10
3,4
-0,2
7,79
0,061
3,2
-0,048
-0,075
-0,120
3,7
8,87
0,070
3,5
4,0
10,61
0,083
4,0
4,6
13,86
0,109
4,5
5,2

17,54
0,138
5,0
5,8

21,65
0,170
5,5
6,3

26,20
0,206
6,0
6,9

31,18
0,245
6,5
-0,058
-0,090
-0,150
7,4

36,59
0,2087
7,0
8,1

42,44
0,333
8,0
9,2
-0,4
55,43
0,435
9,0
10,4
-0,5
70,15
0,551
10,0
11,5
86,60
0,608
11,0
-0,070
-0,110
-0,180
12,7
-0,6
104,8
0,823
12,0
13,8
124,7
0,979
13,0
15,0
-0,7
146,4
1,150
14,0
16,2
169,7
1,330
15,0
17,3
194,9
1,530
16,0
18,4
221,7
1,740
17,0
19,6
-0,8
250,3
1,960
18,0
20,7
280,6
2,200
19,0
-0,084
-0,130
-0,210
21,9
312,6
2,450
20,0
23,0
346,4
2,720
20,8
23,9
-0,9
274,7
2,940
21,0
24,2
381,9
3,000
22,0
25,4
419,2
3,290
24,0
27,7
498,8
3,920
25,0
28,8
541,3
4,250
26,0
30,0
-1,0
585,4
4,600
27,0
31,2
631,3
4,960
28,0
32,3
679,0
5,330
30,0
34,6
779,4
6,120
32,0
-0,100
-0,160
-0,250
36,9
-1,1
886,8
6,96
34,0
39,2
1001,0
7,86
36,0
41,6
-1,3
1122,0
8,81
38,0
43,8
1251,0
9,82
40,0
46,1
1386,0
10,88
41,0
47,3
1456,0
11,40
42,0
48,5
1527,0
11,99
45,0
51,9
1754,0
13,77
46,0
53,1
-1,4
1833,0
14,40
48,0
55,4
-1,5
2000,0
15,60
50,0
57,7
2165,0
17,00
53,0
-0,120
-,0190
-0,300
61,2
-1,7
2433,0
19,1
55,0
63,5
2620,0
20,6
56,0
64,6
2715,0
21,3
60,0
69,3
3118,0
24,5
63,0
72,7
3437,0
27,0
65,0
75,0
-1,8
3659,0
28,7
70,0
—
-0,190
-0,300
80,8
4244,0
33,3
75,0
86,5
-1,9
4871,0
38,2
80,0
92,3
5542,0
43,5
85,0
—
-0,220
-0,350
98,0
-1,2
6257,0
49,1
90,0
104,0
-1,3
7015,0
55,1
95,0
110,0
7816,0
61,4
100,0
115,0
-1,4
8660,0
68,0
Примечания:
1. По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
2. Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной — 7,85 г/см3.
3. Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30 % более квалитета h22.

(Измененная редакция, Изм. № 1, № 2).

3. Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.

4. В зависимости от назначения прутки изготовляют:

мерной длины;

кратной мерной длины;

немерной длины с остатком до 10 % массы партии;

ограниченной длины в пределах немерной.

Остатком считаются прутки длиной не менее 1,5 м.

(Измененная редакция, Изм. № 1).

5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготавливаются больших длин.

3-5 (Измененная редакция, Изм. № 1).

Пункты 6, 7 исключены, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

+30 мм — при длине прутков до 4 м;

+50 мм — при длине прутков свыше 4 м.

9. Кривизна прутков не должна превышать значений, указанных в табл. 2.

Таблица 2

Размер прутков, мм
Предельная кривизна в зависимости от поля допуска
на 1 м длины, мм
на полную длину, %
h20 и h21
h22
h20 и h21
h22
До 25
2
3
0,2
0,3
Св. 25 до 50
1
2
0,1
0,2
Св. 50
1
1
0,1
0,1

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.

(10. Скручивание прутков на 1 м длины α (черт. 2) не должно превышать 3°.)



Черт. 2

11. Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:

0,2 а — при размере прутков до 15мм;

0,17 а — при размере прутков до 16 мм;

3 мм — при размере прутков свыше 16 до 30 мм.

5мм-при размере прутков свыше 30 мм

9-11 (Измененная редакция, Изм. № 1).

12. Длина смятых концов прутков не должна превышать норм, указанных в табл. 3.

Таблица 3

Размер прутков
Длина смятых концов, не более
До 25
20
Св. 25 до 50
25
»  50  »  70
30

(Введен дополнительно, Изм. № 1).

13. Радиус закругления кромок определяется по требованию потребителя и не должен превышать, значений, указанных в табл. 4.

Таблица 4

Размеры прутков
Радиус закругления кромок для групп, не более
1
2
До 25
0,5
0,5
Св. 25
0,5
1,0

(Введен дополнительно, Изм. № 1).

ГОСТ 8560-78 Прокат калиброванный шестигранный

ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ
ГОСТ 8560-78
1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.
2. Размеры сечения проката и предельные отклонения по ним должны соответствовать указанным на черт. 1 и в табл. 1.

Т а б л и ц а 1
Размер проката (диаметр вписанного круга а или размер «под ключ»), мм Предельное отклонение, мм Диаметр описанной окружности, А, мм Предельное отклонение, мм Площадь поперечного сечения, мм2 Масса 1 м длины, кг
h20 h21 h22
3 -0,04 -0,06 -0,1 3,4 -0,2 7,79 0,061
3,2 -0,048 -0,075 -0,12 3,7 8,87 0,07
3,5 4 10,61 0,083
4 4,6 13,86 0,109
4,5 5,2 -0,3 17,54 0,138
5 5,8 21,65 0,17
5,5 6,3 26,2 0,206
6 6,9 31,18 0,245
6,5 -0,058 -0,09 -0,15 7,4 36,59 0,287
7 8,1 42,44 0,333
8 9,2 -0,4 55,43 0,435
9 10,4 -0,5 70,15 0,551
10 11,5 86,6 0,68
11 -0,07 -0,11 -0,18 12,7 -0,6 104,8 0,823
12 13,8 124,7 0,979
13 15 -0,7 146,4 1,15
14 16,2 169,7 1,33
15 17,3 194,9 1,53
16 18,4 221,7 1,74
17 19,6 -0,8 250,3 1,96
18 20,7 280,6 2,2
19 -0,084 -0,13 -0,21 21,9 312,6 2,45
20 23 346,4 2,72
20,8 23,9 -0,9 374,7 2,94
21 24,2 381,9 3
22 25,4 419,2 3,29
24 27,7 498,8 3,92
25 28,8 541,3 4,25
26 30 -1 585,4 4,6
27 31,2 631,3 4,96
28 32,3 679 5,33
30 34,6 779,4 6,12
32 -0,1 -0,16 -0,25 36,9 -1,1 886,8 6,96
34 39,2 1001 7,86
36 41,6 -1,3 1122 8,81
38 43,8 1251 9,82
40 46,1 1386 10,88
41 47,3 1456 11,4
42 48,5 1527 11,99
45 51,9 1754 13,77
46 53,1 -1,4 1833 14,4
48 55,4 -1,5 2000 15,66
50 57,7 2165 17
53 -0,12 -0,19 -0,3 61,2 -1,7 2433 19,1
55 63,5 2620 20,6
56 64,6 2715 21,3
60 69,3 3118 24,5
63 72,7 3437 27
65 75 -1,8 3659 28,7
70 — -0,19 -0,3 80,8 4244 33,3
75 86,5 -1,9 4871 38,2
80 92,3 5542 43,5
85 — -0,22 -0,35 98 -1,2 6257 49,1
90 104 -1,3 7015 55,1
95 110 7816 61,4
100 115 -1,4 8660 68
П р и м е ч а н и я :
1. По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
2. Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной 7,85 г/см3.
3. Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30 % более квалитета h22.
(Измененная редакция, Изм. № 1, 2).
3. Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.
4. В зависимости от назначения прутки изготовляют:
— мерной длины;
— кратной мерной длины;
— немерной длины с остатком до 10 % массы партии;
— ограниченной длины в пределах немерной.
Остатком считаются прутки длиной не менее 1,5 м.
5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.
3 — 5. (Измененная редакция, Изм. № 1).
6, 7. (Исключены, Изм. № 1).
8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:
+30 мм — при длине прутков до 4 м;
+50 мм — при длине прутков свыше 4 м.
9. Кривизна прутков не должна превышать значений, указанных в табл. 2.
Т а б л и ц а 2
Размеры прутков, мм Предельная кривизна в зависимости от поля допуска
на 1 м длины, мм на полную длину, %
h20 и h21 h22 h20 и h21 h22
До 25 2 3 0,2 0,3
Св. 25 » 50 1 2 0,1 0,2
» 50 1 1 0,1 0,1

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.
10. Скручивание прутков на 1 м длины а (черт. 2) не должно превышать 3°.
11. Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:
0,17а — при размере прутков до 16 мм;
3 мм — при размере прутков свыше 16 до 30 мм.
5 мм — при размере прутков свыше 30 мм.
9 — 11. (Измененная редакция, Изм. № 1).
12. Длина смятых концов прутков не должна превышать норм, указанных в табл. 3
Т а б л и ц а 3.
мм
Размер прутков Длина смятых концов, не более
До 25 20
Св. 25 » 50 25
» 50 » 70 30
(Введен дополнительно, Изм. № 1).
13. Радиус закругления кромок определяется по требованию потребителя и не должен превышать значений, указанных в табл. 4.
Т а б л и ц а 4
мм
Размер прутков Радиус закругления кромок для группы, не более
1 2
До 25 0,5 0,5
Св. 25 0,5 1

Шестигранник калиброванный ГОСТ 8560-78 цена в Москве

Шестигранник калиброванный ГОСТ 8560-78

Шестигранник калиброванный ГОСТ 8560-78 имеет вид металлического прута с поперечным сечением в виде шестиугольника. В качестве материала применяется сталь марок ст.20, ст.А12, 09Г2С. Для горячекатаной продукции используются нормативы ГОСТа 2879, шестигранники из легированных марок стали изготавливаются по стандартам ГОСТа 4543.

Калиброванный шестигранник производится диаметром от 3 мм до 100 мм, длина варьируется от 2 до 6,5 м. По договоренности с заказчиком возможно изготовление продукции нестандартных размеров в мотках. Цена готовых изделий может различаться в зависимости от типа обработки поверхности, области применения, длины, точности прокатки, химического состава.

Наиболее распространенной разновидностью калиброванного проката является шестигранник, изготовленный из высококачественной стали ст.10. Данный тип металла относится к цементируемым сплавам. В результате термической обработки содержание углерода в поверхностных слоях материала может достигать 1%. Это означает, что при мягком сердечнике изделие обладает твердой и прочной оболочкой.

Шестигранник нержавеющий калиброванный имеет ряд весомых преимуществ, что объясняет высокую популярность изделий данной категории. Материал обладает устойчивостью к износу, хорошо поддается механическим видам обработки, таким, как формовка, штамповка, резьба, обточка. Благодаря уникальным свойствам нержавеющей стали готовая продукция устойчива к перепадам температуры и влажности, не теряет своих качеств при длительном контакте с химически агрессивными средами.

Калиброванные шестигранники характеризуются ровной поверхностью, высокой точностью изготовления, выверенным сечением. Купить стальной шестигранник следует для изготовления метизной продукции, запасных частей и комплектующих для тяжелой техники. Из шестигранников стальных производят соединительную трубопроводную арматуру, ответственные детали и рабочие узлы. Металлический профиль востребован в мебельной отрасли, производстве промышленного оборудования, а также может использоваться как составляющая деталь для строительных лесов и элемент гидравлического оборудования в тяжелом машиностроении.

ГОСТ 8560-78 / Auremo

.

ГОСТ 8560-78
Группа В32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРОВОЙ ШЕСТИГРАННЫЙ ПРОКАТ

Ассортимент

Прокат калиброванный шестигранник. Размеры

ISS 77.140.50
GST 11 4000

Дата введения 1979-07-01

Постановлением Госкомстандарта СССР от 2 августа 1978 г. N 2079 дата введения установлена ​​01.07.79.

Срок действия исковой давности по протоколу No. 7-95 Межгосударственный совет по стандартизации, метрологии и сертификации (ICS 11-95)

ЗАМЕНА ГОСТ 8560-67 ИЗДАНИЕ

(октябрь 2012 г.) Изменениями № 1, 2, утвержденными в апреле 1983 г., декабре 1988 г. (ICS 7-83 , 3-89).

1. Настоящий стандарт распространяется на прокатные калиброванные шестигранники размером от 3 мм до 100 мм.

Размер сечения проката и предельные отклонения по нему, блин.1 и табл.1

2. Размер сечения проката и предельные отклонения по нему должны быть такими, как указано в аду.1 и в табл.

Черт.1

Таблица 1

Размер проката
(диаметр вписанной окружности или размер «под ключ»), мм

 Предельное отклонение, мм

Диаметр описанной окружности,

мм

 Предельное отклонение, мм

Площадь поперечного сечения, мм

 Масса 1 м длины, кг
h20
ч21 h22
3,0
-0,040
-0,060
-0,100
3,4
-0,2
7,79
0,061
3,2
-0,048
-0,075
-0,120
3. 7 В
из 8,87
0,070
3,5
4,0
из 10.61
0,083
4,0
4,6
из 13,86
0,109
4,5
5,2
-0,3
17,54
0,138
5,0
5,8
Из 21.65
0,170
5,5
6,3
26,20
0,206
6,0
6,9
31,18
0,245
6,5
-0,058
-0,090
-0,150
7,4
36,59
0,287
7,0
8,1
42,44
0,333
8,0
9,2
-0,4
55,43
0,435
9,0
10,4
-0,5
70,15
0,551
10,0
11,5
86,60
0,680
11,0
-0,070
-0,110
-0,180
12,7
-0,6
104,8
0,823
12,0
13,8
К 124. 7
0,979
13,0
15,0
-0,7
146,4
1,150
14,0
16,2
169,7
1,330
15,0
17,3
194,9
1,530
16,0
18,4
221,7
1,740
17,0
19,6
-0,8
250,3
1,960
18,0
20,7
280,6
2,200
19,0
-0,084
-0,130
-0,210
21,9
312,6
2,450
20,0
23,0
346,4
2,720
20,8
23,9
-0,9
374,7
2,940
21,0
24,2
381,9
3,000
22,0
25,4
419,2
3,290
24,0
27,7
498,8
3,920
25,0
28,8
541,3
4,250
26,0
30,0
А 1. 0
585,4
4,600
27,0
31,2
631,3
4,960
28,0
32,3 679,0 5,330
30,0
34,6
779,4
6,120
32,0
-0,100
-0,160
-0,250
36,9
-1,1 886,8
из 6.96
34,0
39,2
1001,0
7,86
36,0
41,6
-1,3
1122,0
Из 8,81
38,0
43,8
1251,0
Из 9,82
40,0
46,1
1386,0
из 10.88
41,0
47,3
1456,0
11,40
42,0
48,5
1527,0
11,99
45,0
51,9
1754,0
13,77
46,0
53,1
-1,4
1833,0
14,40
48,0
55,4
-1,5
2000,0
Из 15. 66
50,0
57,7
2165,0
17,00
53,0
-0,120
-0,190
-0,300
61,2
-1,7
2433,0
19,1
55,0
63,5
2620,0
20,6
56,0
64,6
2715,0
21,3
60,0
69,3
3118,0
24,5
63,0
72,7
3437,0
27,0
65,0
75,0
-1,8
3659,0
28,7
70,0
–
 -0,190
-0,300
80,8
4244,0
33,3
75,0
86,5
-1,9
4871,0
Модель 38. 2
80,0
92,3
5542,0
43,5
85,0
–
 -0,220
-0,350
98,0
-1,2
6257,0
49,1
90,0
104,0
-1,3
7015,0
55,1
95,0
110,0
7816,0
61,4
100,0
115,0
-1,4
8660,0
68,0


Примечания:

1.Прокат калиброванный шестигранный по требованию потребителя изготавливают других размеров, не указанных в табл.1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

2. Площадь поперечного сечения и линейная плотность проката из стали калиброванного шестигранника рассчитывается исходя из номинального размера. Плотность проката оценивается равной 7,85 г / см.

3. Для проката высоколегированных сталей и сплавов, подвергнутых термообработке и травлению, допуски по размерам устанавливаются на 30% больше допуска h22.

(Измененная редакция, Ред. N 1, 2).

3. Прокат калиброванный шестигранный выпускается в прутках. По желанию потребителя аренда производится в рулонах.

4. В зависимости от назначения изготавливаются прутки:

— мерная длина;

— кратная расчетной длины;

— произвольной длины с остатком до 10% от веса партии;

— ограниченная длина в негабаритных.

Остальные — прутки длиной не менее 1,5 м.

5.Прутки изготавливаются длиной от 2 до 6,5 м. По желанию заказчика бруски изготавливаются большой длины.

3-5. (Измененная редакция, Ред. N 1).

6, 7. (Удалено, Ред. N 1).

8. Предельные отклонения по длине стержней фиксированной и кратной длины не должны превышать:

30 мм — длина стержней до 4 м;

+50 мм при длине более 4 метров стержни

Кривизна стержней, табл.

2, ад.2

9. Кривизна стержней не должна превышать значений, приведенных в таблице.2.

Таблица 2

Размер стержней, мм Максимальная кривизна в зависимости от допуска
на 1 м длины, мм
полная длина,%
h20 и h21
ч22
h20 и h21
h22
До 25
2
3
0,2
0,3
SV.25 «50
1
2
0,1
0,2
«50
1
1
0,1
0,1


Отклонение от прямолинейности должно быть равномерным по всей длине. На концах коротких продольных стержней в загибы не допускаются.

10. Кручение стержней длиной 1 м (DWG.2) не должно превышать 3 °.

Черт.2

11. Обрезать стержень нужно перпендикулярно его продольной оси. Допустимая прямоугольность торца реза, мм не должна превышать:

0,17 — размер прутка до 16 мм;

3 мм — в прутках размером от 16 мм до 30 мм;

5 мм при стержнях более 30 мм.

9−11. (Измененная редакция, Ред. N 1).

Длина загнутого конца прутка, табл.3

12. Длина загнутых концов стержней не должна превышать пределы, указанные в таблице.3.

Таблица 3

мм
Размер стержней
Длина смятых концов, не более
До 25
20
SV. 25 «50
25
«50» 70
30


(добавлено, Ред. N 1).

Радиус закругления краев стола.

4

13. Радиус закругления кромок определяется требованием потребителя и не должен превышать значений, приведенных в табл.4.

Таблица 4

мм
Размер стержней Радиус закругления кромок по группе, не более
1 2
До 25
0,5
0,5
SV.25
0,5
1,0


(Измененная редакция, Ред. N 1, 2).

RussianGost | Официальная нормативная библиотека — ГОСТ 8560-78

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Стандарты » Прочие государственные стандарты, применяемые в строительстве » 77 Металлургия »

Стандарты на трубопроводную арматуру (ТПА) » 10. Производство » 10.2 Заготовки (поковки, штамповки, прокат, отливки и др.) »

Классификатор ISO » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.50 Листовой прокат и полуфабрикаты »

Национальные стандарты » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.50 Листовой прокат и полуфабрикаты »

Национальные стандарты для сомов » Последнее издание » V Металлы и изделия из них » V3 Качество стали и высокое качество (качественный сток) » V32 Прокат и фасонная сталь »

В качестве замены:

ГОСТ 8560-67 — Сталь калиброванная шестигранная. Ассортимент

Ссылка на документ:

АТК 24.203.04-90 — Присоединения к трубопроводам с отбортовкой медных труб. Типы, размеры и технические требования

ГОСТ 1050-2013 — Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 1050-88 — Прокат калиброванный из углеродистой конструкционной качественной стали со специальной обработкой поверхности. Общие технические условия

ГОСТ 1051-73 — Сталь калиброванная качественная

.

ГОСТ 10702-2016 — Прокат из высококачественной конструкционной нелегированной и легированной стали для холодной штамповки.Общие технические условия

ГОСТ 10702-78 — Прутки стальные углеродистые и легированные конструкционные для холодной штамповки и высадки. Технические характеристики

ГОСТ 1414-75 — Сталь конструкционная повышенной и высокой обрабатываемости

.

ГОСТ 1435-74 — Сталь инструментальная нелегированная. Спецификация

ГОСТ 1435-99 — Прутки, полосы и катушки из инструментальной нелегированной стали. Общие технические условия

ГОСТ 14959-2016 — Изделия из нелегированной и легированной стали пружинные. Технические характеристики

ГОСТ 14959-79 — Прутки из углеродистой и легированной стали пружинные.Технические характеристики

ГОСТ 20072-74 — Сталь жаропрочная

.

ГОСТ 23997-80 — Насадки для манометров. Технические требования

ГОСТ 4543-2016 — Металлические изделия из конструкционной легированной стали. Спецификация

ГОСТ 4543-71 — Сталь конструкционная легированная

.

ГОСТ 5949-2018 — Сталь нержавеющая, коррозионно-стойкая, жаропрочная и жаропрочная, а также сплавы на железоникелевой основе. Технические характеристики

ГОСТ 5949-75 — Стальной профиль марки

коррозионно-стойкий, жаропрочный и жаропрочный.

ГОСТ 5950-2000 — Прутки, полосы и мотки из инструментальной легированной стали.Общие технические условия

ГОСТ 5950-73 — Прутки и полосы из инструментальной стали сплава

.

ГОСТ 8050-85 — Углекислый газ,

.

ГОСТ Р 52209-2004 — Рукава в сборе для газовых горелок и газовых приборов. Общие технические требования и методы испытаний

МИ 1069-85 — Государственная система обеспечения единства измерений. Методические указания. Машинно-ориентированная система регистрации данных по металлам (сплавам)

ОСТ 26-04-1222-75 — Продукция криогенной техники.Общие технические требования и стандарты.

ОСТ 26-07-2027-80: Условные обозначения материалов в конструкторской документации.

ОСТ 3-1686-90 — Заготовки из конструкционной стали для машиностроения. Основные Характеристики.

ОСТ 3-98-80 — Сталь конструкционная и пружинная рафинированная. Технические требования.

РД 34.10.306-88 — Материальные пособия на ремонт. Стационарные паровые котлы.

РД 34.26.203 — Методические указания по футеровке кирпича при монтаже котельных и энергообъектов

РД 34.35.618: Взрывозащищенные электрические контактные манометры индикации типа VE-16rb. Руководство по капитальному ремонту

РМ 4-206-95 — Системы автоматизации. Спецификация оборудования, изделий и материалов. Направления реализации. Припуск по ГОСТ 21.110-95

СТ ЦКБА 070-2009 — Арматура трубопроводная. Обозначение материалов в конструкторской документации

Клиенты, которые просматривали этот товар, также просматривали:


Углеродистая сталь обыкновенного качества.Оценки

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Фланцы для арматуры, фитингов и трубопроводов на давление до PN 250. Конструкция, размеры и общие технические требования

Язык: английский

Кабельная продукция. Требования пожарной безопасности.

Язык: английский

ССБТ.Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

Язык: английский

Строительные металлоконструкции. Общие технические условия

Язык: английский

Пруток и фасонные профили из углеродистой стали обыкновенного качества. Общие технические условия

Язык: английский

Ингредиенты резиновых смесей.Угольно черный. Определение потерь на отопление

Язык: английский

Вода. Единица твердости

Язык: английский

Простыни и штучный текстиль нетканые. Правила приемки и метод отбора проб

Язык: английский

Топливо нефтяное.Мазут. Технические характеристики

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Методы испытаний на устойчивость к механической среде для машин, инструментов и других промышленных изделий. Тест на воздействие ударов

Язык: английский

Неразрушающий контроль.Сварные соединения. Ультразвуковые методы

Язык: английский

Классификация опасности для здоровья смесей

Язык: английский

Взрывоопасные среды. Защита от взрыва. Часть 1. Основные концерты и методика

Язык: английский

Неэлектрическое оборудование для потенциально взрывоопасных сред.Часть 1. Общие требования

Язык: английский

Вредные вещества. Классификация и общие требования безопасности

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

RussianGost. com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа из надежных официальных источников.

Шестигранник стальной 6 арт. 35 гост 8560-78 6 м — Специальная металлургия НПК, ООО Екатеринбург (интернет-магазин) Купить Шестигранник стальной 6 ст. 35 ГОСТ 8560-78 6м Екатеринбург (Россия)

Шестигранник стальной 6 ст.35 ГОСТ 8560-78 6м представляет собой сортовой металлический прокат с поперечным сечением в виде правильного шестигранника.

Применение шестигранника из стали, из стали
Art. 35, типоразмера 6:
в качестве сырья для производства метизов;
как один из основных соединительных элементов в машиностроении, строительстве, мебельном и другом производстве, а также в быту.

Вы можете купить шестигранник стальной 6 ст. 35 ГОСТ 8560-78 6м напрямую от НПК «Специальная металлургия» по оптовым ценам.

ООО «Научно-производственный комплекс« Специальная металлургия »- уникальная организация, объединяющая десятки производителей специфической металлопродукции. Цель нашей компании — снабжение организаций и предприятий РФ и СНГ продукцией из специальных сталей, сплавов редких марок, редкоземельных металлов и специфического металлургического сырья.
Преимущества сотрудничества с НПК «Специальная металлургия»
· Экономия времени на поиск необходимой продукции.
· Грамотная информационная поддержка.
· Качество продукции подтверждено сертификатами и сертификатами.
· Снижение затрат на логистику.
· Контроль сроков изготовления и поставок.
· Полная сохранность на всех этапах заказа, оплаты, транспортировки.

Схема торговли из наличия: Вы выбираете необходимый вам материал, отправляете заявку на e-mail и карту предприятия, мы выставляем вам счет, вы оплачиваете, привозим металл на ваш склад или вы забираете отгрузку за свой счет с нашего склада.

Схема торговли под изготовление и оказание услуг: Вы отправляете техническое задание с указанием размеров марки материала и ГОСТа или ТУ. Наша продукция рассчитывает возможные сроки и стоимость заказа, выставляем вам техническое задание и подписываем договор, где прописаны все типовые точки производства. Производим продукцию, доставляем до вашего склада.

Полный спектр услуг НПК «Специальная металлургия» включает:
1.Резка: лазерная резка, газопламенная резка, гидроабразивная резка, резка лентопилой, резка гильотиной.
2. Доставка. Работаем и доставляем наш металл по всей территории России и СНГ. При заказе небольшими партиями продукцию на терминал транспортных компаний привозим БЕСПЛАТНО. Мы работаем с крупнейшими транспортными компаниями, такими как ООО «Деловые линии», ООО «Автотрейдинг», ООО «ПЭК», ООО «РАТЭК», ООО «Энергия», ООО «Байкал Сервис», ООО «Кейт».
3. БЕСПЛАТНЫЕ консультации и рекомендации по использованию тех или иных материалов, металлов и сплавов для ваших изделий.
4. ООО НПК «Специальная металлургия» объединяет десятки производителей совершенно уникальной и разнообразной продукции. Производственные площадки находятся по всей России и благодаря тесному сотрудничеству вы можете в кратчайшие сроки заказать металлопродукцию под производство. Кроме того, у нас есть возможность изготовления продукции по вашим чертежам.
5. Химико-механический анализ металлопродукции.
6. Проведение ультразвукового контроля (УЗК)
7. Поставка металлопроката с аттестацией Ростехнадзора и Авиатехприемкой.

Установлены прочные и стабильные отношения с заводами-производителями. Ассортимент предлагаемой продукции составляет более 1500 наименований.

Окончательная цена продукции формируется исходя из условий поставки: количества, условий оплаты и места отгрузки. Актуальная цена на
Шестигранник стальной 6 ст. Уточняйте. 35 ГОСТ 8560-78 6м у менеджера.
Настоящий прайс-лист носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями п.2 ст. 437 Гражданского кодекса РФ.

Шестигранник калиброванный по госту 8560 78. Прокат калиброванный шестигранный. Радиус кривизны, таблица 4

АРЕНДА КАЛИБРИРОВАННОГО ШЕСТИГРАННИКА.
СОРТИМЕНТ

ГОСТ 8560-78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР

АРЕНДА КАЛИБРИРОВАННОГО ШЕСТИГРАННИКА.СОРТИМЕНТ

Прокат калиброванный шестигранник. Ассортимент продукции.

ГОСТ
8560-78

Взамен
ГОСТ 8560-67

Постановлением Государственного комитета СССР по стандартам от 2 августа 1978 г. № 2079 установлена ​​дата введения

01.07. 1979

Срок действия снят согласно протоколу №7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IMS 11-95)

1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.

(Дополненная редакция, Изм. № 2).

2. Размеры сортового проката и предельные отклонения для них в зависимости от классов точности должны соответствовать указанным в 1 и в.

Размер проката (диаметр вписанной окружности a или размер «под ключ»), мм

Предельные отклонения, мм

Диаметр описанной окружности, А, мм

Предельные отклонения, мм

Площадь поперечного сечения, мм 2

Масса 1 м длина, кг

ч 10

ч 11

ч 12

0,040

0,060

0,100

7,79

0,061

0,048

0,075

0,120

8,87

0,070

10,61

0,083

13,86

0,109

17,54

0,138

21,65

0,170

26,20

0,206

31,18

0,245

0,058

0,090

0,150

36,59

0,2087

42,44

0,333

55,43

0,435

10,4

70,15

0,551

10,0

11,5

86,60

0,608

11,0

0,070

0,110

0,180

12,7

104,8

0,823

12,0

13,8

124,7

0,979

13,0

15,0

146,4

1,150

14,0

16,2

169,7

1,330

15,0

17,3

194,9

1 530

16,0

18,4

221,7

1,740

17,0

19,6

250,3

1 960

18,0

20,7

280,6

2200

19,0

0,084

0,130

0,210

21,9

312,6

2450

20,0

23,0

346,4

2,720

20,8

23,9

274,7

2,940

21,0

24,2

381,9

3 000

22,0

25,4

419,2

3 290

24,0

27,7

498,8

3,920

25,0

28,8

541,3

4250

26,0

30,0

585,4

4600

27,0

31,2

631,3

4 960

28,0

32,3

679,0

5,330

30,0

34,6

779,4

6 120

32,0

0,100

0,160

0,250

36,9

886,8

6,96

34,0

39,2

1001,0

7,86

36,0

41,6

1122,0

8,81

38,0

43,8

1251,0

9,82

40,0

46,1

1386,0

10,88

41,0

47,3

1456,0

11,40

42,0

48,5

1527,0

11,99

45,0

51,9

1754,0

13,77

46,0

53,1

1833,0

14,40

48,0

55,4

2000,0

15,60

50,0

57,7

2165,0

17,00

53,0

0,120

0190

0,300

61,2

2433,0

19,1

55,0

63,5

2620,0

20,6

56,0

64,6

2715,0

21,3

60,0

69,3

3118,0

24,5

63,0

72,7

3437,0

27,0

65,0

75,0

3659,0

28,7

70,0

0,190

0,300

80,8

4244,0

33,3

75,0

86,5

4871,0

38,2

80,0

92,3

5542,0

43,5

85,0

0,220

0,350

98,0

6257,0

49,1

90,0

104,0

7015,0

55,1

95,0

110,0

7816,0

61,4

100,0

115,0

8660,0

68,0

Примечания:

1.По требованию потребителя прокат калиброванный шестигранный изготавливается других размеров, не указанных в. Предельные отклонения в этом случае должны соответствовать нормам, установленным на ближайший больший диаметр.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестиугольника рассчитываются по номинальному размеру. Плотность проката принята равной 7,85 г / см 3.

3. Для проката из высоколегированных сталей и сплавов, подвергнутого термообработке и травлению, отклонения по размерам устанавливаются на 30% больше качестваh 12.

(Дополненная редакция, Изм. №1, №2).

3. Пруток калиброванный шестигранный изготавливается в стержнях. По желанию потребителя прокат изготавливается в мотках.

4. В зависимости от назначения стержни изготавливаются:

мерная длина;

кратной мерной длины;

немерной длины с остатком до 10% от массы партии;

ограниченная длина в пределах немерной.

Остатки — это столбики не менее 1.Длина 5 м.

(Дополненная редакция, Изм. № 1).

5. Стержни изготавливаются длиной от 2 до 6,5 м. По желанию потребителя штанги изготавливаются большой длины.

3-5 (редакция, изм. № 1).

Пункты 6, 7 исключить, изменить. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать: на 1 м длины, мм

полная длина,%

ч 10 и ч 11

ч 12

ч 10 и ч 11

ч 12

До 25

ул.От 25 до 50

ул. 50

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах стержней не допускаются короткие продольные изгибы.

( 10. Скрутка стержней на 1 м длины () не должна превышать 3 °.

Черт. 2

(

11.Срез бруса должен быть под прямым углом к ​​его продольной оси. Допустимый косинус разреза не должен превышать:

0,2 ​​ a — с диаметром прутка до 15 мм;

0,17 a До 25

ул. 25-50

«50» 70

1

2

До 25

ул.25

(Введен дополнительно, Изм. № 1).

Шестигранник горячекатаный — только качество выше цены.

Горячекатаный стальной шестигранник — пруток стальной общего назначения. Производится горячей прокаткой (обработкой под высоким давлением) металла на прокатных станах.

Наша компания реализует шестигранник горячекатаный, изготовленный по ГОСТ 2879-88.Что именно мы можем вам предложить?

  • Весь диапазон шестигранник (диаметр вписанной окружности от 8 до 100 мм).
  • Марка стали: углеродистая (ст. 2, ст. 3, ст. 10, ст. 20 …), легированная (40Х, 35Х, 45Х …), высоколегированная (20Х23х28, ЭИ283 …) . Выбор стали зависит только от вас, ведь только вы знаете, в какой области будет нанесен шестиугольник.
  • Обычная прецизионная аренда (B) и аренда повышенной точности (D).Чем выше аккуратность и чистота поверхности проката, тем дороже это стоит. Почему? Потому что разница достигается за счет установки дорогостоящего валкового оборудования.
  • Длина прутка согласована с заказчиком . По его желанию шестигранник может быть любой длины (размерной, безразмерной, многомерной, ограниченной). Качество аренды одинаково высокое, какую бы длину вы ни выбрали. Все стержни проверяются на предмет предельных отклонений по длине.
  • Тщательно проверьте кривизну .Все показатели (скручивание, полумесяц) измеряют и сравнивают с допустимыми значениями по ГОСТу.
  • Г / ц шестигранник : элементы каркасных конструкций, части опор, ограждения для лестниц, крыш, балконов, метизы, заготовки под калиброванный шестигранник.

Откалиброванный шестигранник. Гарантированная высокая точность и долговечность.

Сталь калиброванная Hexagon — высококачественная сталь с высокими поверхностными и геометрическими (размерами сечения) характеристиками.Изготавливается методом холодной обработки (механическим способом) или холодным волочением из горячекатаного шестигранника.

Наша компания предлагает Вам шестигранник калиброванный ГОСТ 8560-78. Есть ряд преимуществ, которые отличают его от горячекатаного проката.

— На поверхности нет окалины . Это увеличивает срок службы шестигранного инструмента.

— Высокая точность размеров позволяет обрабатывать его на современных автоматах.

— При обработке дает мизерные потери стали.

— Линейная плотность калиброванного проката значительно выше, чем г / ц . Это обеспечивает высокую долговечность деталей.

Шестигранник калиброванный , приобретенный в нашей компании, отличается высоким качеством, гарантированным строгим соблюдением требований ГОСТ.

  • Диапазон калиброванного шестигранника от 3 до 100 мм. Квалификация поля допуска: х20-х22. По согласованию с заказчиком возможно изготовление шестигранника нестандартных размеров.
  • Выбор марки стали зависит от заказчика. Чаще всего калиброванный прокат изготавливают из:

— углеродистая сталь (Ст3, Ст10, Ст20, Ст 35 … ..).

— легированные (15Х, 20Х, 12Х18х20Т … ..).

— автомат (А12,11СМнПб30 … ..).

  • Прокат калиброванный , а также горячекатаный шестигранник могут поставляться любой длины от 2 м до 6,5 м (мерной, немерной, многократно измеряемой, ограниченной).Если требуется более длительная аренда, этот момент оговаривается отдельно. Максимальные отклонения (как плюсовые, так и минусовые) тщательно контролируются и не превышают 5 см на штанге длиной более четырех метров.
  • Кривизна стержня в худшем случае не превышает 0,2% от общей длины стержня.
  • Применение калиброванного шестигранника: автомобильные комплектующие (втулки, кольца), крепеж, внутренняя отделка, механические детали в машиностроении, инструменты и многое другое.

Шестигранник кованый.Хорошее начало — это половина пути.

Кованый шестигранник чаще всего используется в качестве промежуточной заготовки перед дальнейшей обработкой. Есть два метода его изготовления:

— Поковка с предварительным нагревом (или без нагрева). Высокая точность размеров, гладкость поверхности, шестиугольник высокой плотности делают этот метод очень популярным.

— Hammered Forged шестиугольник принимает форму под действием системы прессов и молотков. Точность намного ниже, чем при штамповке, но высокая пластичность такого шестиугольника облегчает его дальнейшую обработку.

Марка стали зависит от выбора заказчика.

Контроль качества нашей продукции.

    Отгрузка
  • Продукция имеет паспорта, сертификаты, документацию , удостоверяющую качество металла.
  • Каждый шестигранник, который выпускал наш завод, был тщательно проверен : прогиб, соответствие геометрии (по разнице размеров параллельных граней, затупление углов не выше указанных в ГОСТ).
  • Весь прокат прошел спектральный анализ и магнитопорошковый контроль. В наших шестиугольниках вы не найдете флокенов, закатов, отшелушивающих пленок.
  • Специальная маркировка при транспортировке, не перепутает шестигранник ст. 20 со ст. 3. Ошибки недопустимы, потому что они влияют на нашу репутацию.

Дополнительные услуги.

  • мы мы доставим шестигранник в тот же день, когда вы связались с нашей компанией. *
  • Любая упаковка и к вашим услугам — поддоны, ящики, ПВХ, паллетирование (укладка рядами на поддоны) и т. Д.
  • Удобная погрузочно-разгрузочная площадка исключает многочасовое ожидание вашего металлопроката

* Грузоподъемность заказанного шестигранника не должна превышать 20 тонн.

Для того, чтобы разместить заказ, свяжитесь с нами по контактному телефону или отправьте письмо на наш электронный адрес.

Наши менеджеры ответят на все интересующие Вас вопросы, а если Вы найдете приемлемые для Вас условия, то примут заказ.

Стальной шестигранник: технические характеристики
Шестигранник горячекатаный по ГОСТ 2879-2006 Шестигранник стальной калиброванный по ГОСТ 8560-78
Размеры профиля
  • профилей с диаметром вписанной окружности от 8 до 103 мм включительно;
  • по согласованию изготовителя и потребителя (согласно согласованной спецификации) промежуточные размеры прокатываются с предельными отклонениями в ближайший меньший размер.
  • секций диаметром вписанной окружности от 3 до 100 мм;
  • по требованию потребителя выпускается калиброванный шестигранный прокат других типоразмеров. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
Форма поставки
  • в барах;
  • по согласованию изготовителя и потребителя (согласно согласованной спецификации) — в мотках.
  • в барах;
  • по желанию потребителя — в мотках.
Длина
  • проката выпускается длиной от 2 до 6 м включительно;
  • по согласованию изготовителя и потребителя (согласно согласованной спецификации) выпускается прокат нестандартной длины от 3 до 13 м включительно, при этом 10% прутков от массы партии могут иметь меньшую длину. , но не менее 75% минимальной длины.
    штанги
  • изготавливаются длиной от 2 до 6,5 м;
  • по желанию потребителя изготавливаются прутки большой длины;
Размерность
  • измерено — MD;
  • мерная с немерной длиной — MD1;
  • кратных замеров — CD;
  • кратных мерных немерной длины — КД1;
  • немерных — НД;
  • ограничено без измерения — OD;
  • ограниченная немерной длиной — OD1;
  • в мотках — NMD.

При поставке проката немерной длины (МД1), многократного проката немерной длины (КД1) и ограниченного немерной длины (ОД1) прокат немерной длины в количестве не более 5% от веса партии. разрешается.

  • мерная длина;
  • кратная мерная длина;
  • немерной длины с остатком до 10% от массы партии;
  • ограниченная длина в пределах немерной.
Остатки — это столбики не менее 1.Длина 5 м.
Точность прокатки
  • увеличено — В1;
  • нормальный — B1.
 —-

ГОСТ 8560-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРЕНДА КАЛИБРИРОВАННОГО ШЕСТИГРАННИКА

СОРТИМЕНТ

Официальное издание

Стандартинформ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРЕНДА КАЛИБРИРОВАННОГО ШЕСТИГРАННИКА СОРТИМЕНТ

Прокат калиброванный шестигранник.Размеры вместо

ГОСТ 8560-67

МКС 77.140.50 ОКП И 4000

Постановлением Государственного комитета СССР по стандартам от 2 августа 1978 г. № 2079 установлена ​​дата введения

Ограничение срока действия снято согласно протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IMS 11-95)

1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.

2. Размеры проката и предельные отклонения для них должны соответствовать указанным на чертеже. 1 и табл. 1.


Размер проката (диаметр вводимого круга а или размер «под ключ»), мм

Предельное отклонение, мм

Диаметр описанной окружности, А, мм

Лимит

отклонение,

Площадь поперечного сечения, мм * 1 2

Масса 1 м длина, кг

Издание ^ официальная перепечатка запрещена

(ИКС 7-83, 3-89).

© Издательство стандартов, 1978 © Стандартинформ, 2008

Продолжение таблицы. 1

Размер аренды

Предельное отклонение, мм

(диаметр

Лимит

описано

санки круг а

круга

отклонение,

поперечное

ДЛИНА, кг

или размер

секции, мм z

«Под ключ»), мм

Примечания:

1.По желанию потребителя прокат калиброванный шестигранный изготавливается других размеров, не указанных в таблице. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестиугольника рассчитываются по номинальному размеру. Плотность проката принята равной 7,85 г / см 3.

.

3. Для проката из высоколегированных сталей и сплавов, подвергнутых термообработке и травлению, отклонения по размерам устанавливаются на 30% больше гл2.

3. Пруток калиброванный шестигранный изготавливается в стержнях. По желанию потребителя прокат изготавливается в мотках.

4. В зависимости от назначения стержни изготавливаются:

Измеренная длина;

Многократная мерная длина;

Длина немерная с остатком до 10% от массы партии;

Ограниченная длина в пределах немерной.

Остатки представляют собой бруски длиной не менее 1,5 м.

5. Стержни изготавливаются длиной от 2 до 6.5 мес. По желанию потребителя штанги изготавливаются большой длины.

3-5. (Дополненная редакция, Изм. №1).
6. 7. (Исключен, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

30 мм — при длине прутка до 4 м;

50 мм — при длине прутка более 4 м.

9. Кривизна стержней не должна превышать значений, указанных в таблице.2.

стол 2


Отклонение от прямолинейности должно быть равномерным по всей длине. На концах стержней не допускаются короткие продольные изгибы.

10. Скрутка стержней на 1 м длины а (рис. 2) не должна превышать 3 °.

11. Срез стержня должен быть под прямым углом к ​​его продольной оси. Допустимый косинус разреза не должен превышать:

0,17 а — с размером прутка до 16 мм;

3 мм — с размером прутка от 16 до 30 мм.

5 мм — при размере прутка более 30 мм.

9-11. (Дополненная редакция, Изм. №1).

12. Длина смятых концов стержней не должна превышать норм, указанных в таблице. 3.

Таблица 3

(введено дополнительно, Изм. № 1).

13. Радиус закругления кромок определяется по желанию потребителя и не должен превышать значений, указанных в табл. 4.

Таблица 4

Радиус скругления на группу, не более

Размер стержня

До 25 ул.25

(Дополненная редакция, Изм. № 1, 2).

Редактор В. Копысов Технический редактор ДА. Гусева Корректор Е.Д. Дульнева Макет ЭВМ А.Н. Золотарева

Подписано для публикации 8 февраля 2008 г. Формат 60X84 1 / «. Офсетная бумага. Гарнитура Times. Офсетная печать. Wel.pec. 0.93.

Академическое издательство 0.40. Тираж 63 экз. Зак 97.

ФГУП «СТАНДАРТИНФОРМ», 123995 г. Москва, Гранатный пер., 4.

Набирается во ФГУП «СТАНДАРТИНФОРМ» на ПК.

Отпечатано в филиале ФГУП СТАНДАРТИНФОРМ — тип. Московская типография, 105062 Москва, Лялин пер., 6.

Издание (январь 2008 г.) с поправками № 1, 2, утвержденными в апреле 1983 г., декабре 1988 г. (IMS 7-83. 3-89).

Постановлением Государственного комитета СССР по стандартам от 2 августа 1978 г. № 2079 установлена ​​дата введения

01.07.79

Ограничение срока действия снято согласно протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IMS 11-95)

1.Настоящий стандарт распространяется на калиброванный прокат с шестигранной головкой размером от 3 до 100 мм.

2. Размеры проката и предельные отклонения для них должны соответствовать указанным на чертеже. 1 и табл. 1.

Таблица 1

Арендный размер (вписанный круг диаметром а или размер «под ключ»), мм

Предельное отклонение, мм

Диаметр описанной окружности, А, мм

Предельное отклонение, мм

Площадь поперечного сечения, мм 2

Масса 1 м длина, кг

Примечания:

1.По желанию потребителя прокат калиброванный шестигранный изготавливается других размеров, не указанных в таблице. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестиугольника рассчитываются по номинальному размеру. Плотность проката принята равной 7,85 г / см 3.

.

3. Для проката из высоколегированных сталей и сплавов, подвергнутых термообработке и травлению, отклонения по размерам устанавливаются на 30% больше, чем h22.

3. Пруток калиброванный шестигранный изготавливается в стержнях. По желанию потребителя прокат изготавливается в мотках.

4. В зависимости от назначения стержни изготавливаются:

Измеренная длина;

Многократная мерная длина;

Длина немерная с остатком до 10% от массы партии;

Ограниченная длина в пределах немерной.

Остатки представляют собой бруски длиной не менее 1,5 м.

5. Стержни изготавливаются длиной от 2 до 6.5 мес. По желанию потребителя штанги изготавливаются большой длины.

3 — 5.

6, 7. (Исключен, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

30 мм — при длине прутка до 4 м;

50 мм — при длине прутка более 4 м.

9. Кривизна стержней не должна превышать значений, указанных в таблице. 2.

стол 2

Отклонение от прямолинейности должно быть равномерным по всей длине.На концах стержней не допускаются короткие продольные изгибы.

10. Скрутка стержней на 1 м длины а (рис. 2) не должна превышать 3 °.

11. Срез стержня должен быть под прямым углом к ​​его продольной оси. Допустимый косинус разреза не должен превышать:

0,17 a — с размером прутка до 16 мм;

3 мм — с размером прутка от 16 до 30 мм.

5 мм — при размере прутка более 30 мм.

9 — 11. (Измененная редакция, Поправ.1).

12. Длина смятых концов стержней не должна превышать норм, указанных в таблице. 3.

Таблица 3

(введен дополнительно, Изм. № 1).

13. Радиус закругления кромок определяется по желанию потребителя и не должен превышать значений, указанных в табл. 4.

Таблица 4

(Дополненная редакция, Изм. № 1, 2).

ГОСТ 8560-78

Группа В32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Прокат калиброванный шестигранник

Ассортимент

Прокат калиброванный шестигранник.Габаритные размеры

МКС 77.140.50
ОКП 11 4000

Дата введения 01.07.1979


Постановлением Госстандарта СССР от 2 августа 1978 г. N 2079 дата введения установлена ​​1 июля. , 1979

Ограничение действия снято согласно протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IMS 11-95)

ГОСТ 8560-67

ИЗДАНИЕ

(октябрь 2012 г.) Поправки N 1, 2, утверждены в апреле 1983 г., декабре 1988 г. (ИСМ 7-83, 3-89).

Введение

1. Настоящий стандарт распространяется на калиброванный шестигранный прокат размером от 3 до 100 мм.

Размеры профиля и предельные отклонения для них, рис. 1 и таблица 1

2. Размеры проката и предельные отклонения для них должны соответствовать указанным на рисунке 1 и в таблице 1.

Таблица 1

Прокат металлический размер
(диаметр вписанного круга или размер «под ключ»), мм

Предельное отклонение, мм

Диаметр описанной окружности

Предельное отклонение, мм

Площадь поперечного сечения, мм

Масса 1 м Длина, кг

Примечания:

1.По требованию потребителя прокат калиброванный шестигранный изготавливается других размеров, не указанных в таблице 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным на ближайший больший диаметр.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестиугольника рассчитываются по номинальному размеру. Плотность проката принята равной 7,85 г / см.

3. Для проката из высоколегированных сталей и сплавов, подвергнутых термообработке и травлению, отклонения по размерам устанавливаются на 30% больше, чем h22.

3. Пруток калиброванный шестигранный изготавливается в стержнях. По желанию потребителя прокат изготавливается в мотках.

4. В зависимости от назначения прутки изготавливаются:

— мерная длина;

— кратная мерная длина;

— немерная длина с остатком до 10% от массы партии;

— длина ограничена без измерения.

Остатки представляют собой бруски длиной не менее 1,5 м.

5.Стержни изготавливаются длиной от 2 до 6,5 м. По желанию потребителя штанги изготавливаются большой длины.

3-5. (Дополненная редакция, Изм. №1).

6, 7. (Исключен, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

+30 мм — при длине прутка до 4 м;

+50 мм — при длине прутка более 4 м.

Кривизна стержней, таблица 2, чертеж 2

9.Кривизна стержней не должна превышать значений, указанных в табл.2.

таблица 2

Размер прутка, мм

Крайняя кривизна в зависимости от поля допуска

на 1 м длины, мм

полная длина,%

ул.25 «50

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах стержней не допускаются короткие продольные изгибы.

10. Скрутка стержней на 1 м длины (рис. 2) не должна превышать 3 °.

11. Срез стержня должен быть под прямым углом к ​​его продольной оси.Допустимый косинус разреза не должен превышать:

0,17 — при размере прутка до 16 мм;

3 мм — с размером прутка от 16 до 30 мм;

5 мм — при размере прутка более 30 мм.

9-11. (Дополненная редакция, Изм. №1).

Длина смятых концов стержней, таблица 3

12. Длина смятых концов стержней не должна превышать норм, указанных в табл.3.

Таблица 3

Размер стержня

Длина смятых концов, не более

ул.25 «50

(Введен дополнительно, Изм. № 1).

Радиус кривизны, таблица 4

13. Радиус кривизны кромок определяется по требованию потребителя и не должен превышать значений, указанных в таблице 4.

Таблица 4

Размер стержня

Радиус скругления на группу, не более

(Дополненная редакция, Изм. N 1, 2).

Электронный текст документа
подготовлен АО «Кодекс» и сверен на соответствие:
официальному изданию
Прокат листового проката.
Ассортимент: СБ ГОСТ. —
М .: Стандартинформ, 2012

Законы Армении | Официальная нормативная библиотека — ГОСТ 8560-78

Продукт содержится в следующих классификаторах:

Конструкция (макс.) » Стандарты » Прочие государственные стандарты, применяемые в строительстве » 77 Металлургия »

Стандарты на трубопроводную арматуру (ТПА) » 10.Производство » 10.2 Заготовки (поковки, штамповки, прокат, отливки и др.) »

Классификатор ISO » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.50 Листовой прокат и полуфабрикаты »

Национальные стандарты » 77 МЕТАЛЛУРГИЯ » 77.140 Продукция из чугуна и стали » 77.140.50 Листовой прокат и полуфабрикаты »

Национальные стандарты для сомов » Последнее издание » V Металлы и изделия из них » V3 Качество стали и высокое качество (качественный сток) » V32 Прокат и фасонная сталь »

В качестве замены:

ГОСТ 8560-67 — Сталь калиброванная шестигранная. Ассортимент

Ссылка на документ:

АТК 24.203.04-90 — Присоединения к трубопроводам с отбортовкой медных труб. Типы, размеры и технические требования

ГОСТ 1050-2013 — Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 1050-88 — Прокат калиброванный из углеродистой конструкционной качественной стали со специальной обработкой поверхности. Общие технические условия

ГОСТ 1051-73 — Сталь калиброванная качественная

.

ГОСТ 10702-2016 — Прокат из высококачественной конструкционной нелегированной и легированной стали для холодной штамповки.Общие технические условия

ГОСТ 10702-78 — Прутки стальные углеродистые и легированные конструкционные для холодной штамповки и высадки. Технические характеристики

ГОСТ 1414-75 — Сталь конструкционная повышенной и высокой обрабатываемости

.

ГОСТ 1435-74 — Сталь инструментальная нелегированная. Спецификация

ГОСТ 1435-99 — Прутки, полосы и катушки из инструментальной нелегированной стали. Общие технические условия

ГОСТ 14959-2016 — Изделия из нелегированной и легированной стали пружинные. Технические характеристики

ГОСТ 14959-79 — Прутки из углеродистой и легированной стали пружинные.Технические характеристики

ГОСТ 20072-74 — Сталь жаропрочная

.

ГОСТ 23997-80 — Насадки для манометров. Технические требования

ГОСТ 4543-2016 — Металлические изделия из конструкционной легированной стали. Спецификация

ГОСТ 4543-71 — Сталь конструкционная легированная

.

ГОСТ 5949-2018 — Сталь нержавеющая, коррозионно-стойкая, жаропрочная и жаропрочная, а также сплавы на железоникелевой основе. Технические характеристики

ГОСТ 5949-75 — Стальной профиль марки

коррозионно-стойкий, жаропрочный и жаропрочный.

ГОСТ 5950-2000 — Прутки, полосы и мотки из инструментальной легированной стали.Общие технические условия

ГОСТ 5950-73 — Прутки и полосы из инструментальной стали сплава

.

ГОСТ 8050-85 — Углекислый газ,

.

ГОСТ Р 52209-2004 — Рукава в сборе для газовых горелок и газовых приборов. Общие технические требования и методы испытаний

МИ 1069-85 — Государственная система обеспечения единства измерений. Методические указания. Машинно-ориентированная система регистрации данных по металлам (сплавам)

ОСТ 26-04-1222-75 — Продукция криогенной техники.Общие технические требования и стандарты.

ОСТ 26-07-2027-80: Условные обозначения материалов в конструкторской документации.

ОСТ 3-1686-90 — Заготовки из конструкционной стали для машиностроения. Основные Характеристики.

ОСТ 3-98-80 — Сталь конструкционная и пружинная рафинированная. Технические требования.

РД 34.10.306-88 — Материальные пособия на ремонт. Стационарные паровые котлы.

РД 34.26.203 — Методические указания по футеровке кирпича при монтаже котельных и энергообъектов

РД 34.35.618: Взрывозащищенные электрические контактные манометры индикации типа VE-16rb. Руководство по капитальному ремонту

РМ 4-206-95 — Системы автоматизации. Спецификация оборудования, изделий и материалов. Направления реализации. Припуск по ГОСТ 21.110-95

СТ ЦКБА 070-2009 — Арматура трубопроводная. Обозначение материалов в конструкторской документации

Клиенты, которые просматривали этот товар, также просматривали:


Углеродистая сталь обыкновенного качества.Оценки

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Прокат из высокопрочной стали.Общие технические условия

Язык: английский

Фланцы для арматуры, фитингов и трубопроводов на давление до PN 250. Конструкция, размеры и общие технические требования

Язык: английский

Кабельная продукция. Требования пожарной безопасности.

Язык: английский

ССБТ.Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

Язык: английский

Строительные металлоконструкции. Общие технические условия

Язык: английский

Пруток и фасонные профили из углеродистой стали обыкновенного качества. Общие технические условия

Язык: английский

Ингредиенты резиновых смесей.Угольно черный. Определение потерь на отопление

Язык: английский

Вода. Единица твердости

Язык: английский

Простыни и штучный текстиль нетканые. Правила приемки и метод отбора проб

Язык: английский

Топливо нефтяное.Мазут. Технические характеристики

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Методы испытаний на устойчивость к механической среде для машин, инструментов и других промышленных изделий. Тест на воздействие ударов

Язык: английский

Неразрушающий контроль.Сварные соединения. Ультразвуковые методы

Язык: английский

Классификация опасности для здоровья смесей

Язык: английский

Взрывоопасные среды. Защита от взрыва. Часть 1. Основные концерты и методика

Язык: английский

Неэлектрическое оборудование для потенциально взрывоопасных сред.Часть 1. Общие требования

Язык: английский

Вредные вещества. Классификация и общие требования безопасности

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

ArmeniaLaws.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа из надежных официальных источников.

Покупок

Уважаемые дамы и господа!

Заводу необходимы материалы и комплектующие, указанные в таблице. Если у вас лучшие цены, ждем предложений!

Материалы и комплектующие, используемые ОАО «Могилевский вагоностроительный завод»

Загрузить полный список.

Металлопрокат
н / д Наименование материалов и комплектующих
1 Круг В-8 ГОСТ 2590-2006 / ст3пс3-2ГП-св ГОСТ 535-2005
2 Круг 10х21 ГОСТ 7417-75 / 20-В-Х ГОСТ 1051- 73
3 Круг 12х21 ГОСТ 7417-75 / 20-В-Х ГОСТ 1051-73
4 Круг 12 — В ГОСТ 2590-2006 / СТ3ПС ГОСТ 535-2005 габаритный 6000
5 Круг 12х21 ГОСТ 7417-75 / 20Х-2- Т ГОСТ 4543-71
6 Круг Б-12 ГОСТ 2590-88 / 60С2А ГОСТ 14959-79
7 Круг 16х21 ГОСТ 7417-75 / 20-В-Х ГОСТ 1051-73 L = 6000
8 Круг 16 В ГОСТ 2590- 2006 / ст3пс3-2ГП-св ГОСТ 535-2005 кратно 2500
9 Круг Б-16 ГОСТ 2590-2006 / ст3 ГОСТ 380-2005 кратно 4500
10 Круг В-16 ГОСТ 2590-88 / 20-3ГП-ТО ГОСТ 1050-88 L = 6000
11 Круг Б-18 ГОСТ 2590-88 / 20-3ГП-ТО ГОСТ 1050-88 L = 6000
12 Круг Б-20 ГОСТ 2590-88 / 295-09Г2Д-св14 ГОСТ 19281-89
13 Круг Б-20 ГОСТ 2590-88 / 295-09Г2С-св-14 ГОСТ 19281-89 L = 5000
14 Круг Б-22 ГОСТ 2590-88 / 20-3ГП-ТО ГОСТ 1050-88
15 Круг Б-22 ГОСТ 2590-88 / 60С2А ГОСТ 14959-79
16 Круг Б-25 ГОСТ 2590-88 / 15-3ГП-ТО ГОСТ 1050-88
17 Круг Б-25 ГОСТ 2590-2006 / 20-3ГП-ТО ГОСТ 1050-88
18 Круг Б- 26 ГОСТ 2590-88 / 20-3ГП-ТО ГОСТ 1050-88
19 Кружок 27 — В ГОСТ 2590-88 / ст.3 пс3-I ГОСТ 535-2005
20 Круг 28х21 ГОСТ 7417-75 / 35-В-Н ГОСТ 1051-73
21 Круг Б-30 ГОСТ 2590-88 / 35-3ГП-ТО ГОСТ 1050-88
22 Круг- 32-В ГОСТ 2590-88 / ст3пс ГОСТ 535-2005
23 Круг Б-36 ГОСТ 2590-88 / 35-3ГП-ТО ГОСТ 1050-88
24 Круг 36х21 ГОСТ 7417-75 / 35-В-Х ГОСТ 1051- 73
25 Круг 38х21 ГОСТ 7417-75 / 35-В-Х ГОСТ 1051-73
26 Круг 40 — В ГОСТ 2590-88 / ст3пс ГОСТ 535-2005
27 Круг 40х21 ГОСТ 7417-75 / 35-В-Х ГОСТ 1051-73
28 Круг Б-42 ГОСТ 2590-88 / 35-3ГП-ТО ГОСТ 1050-88
29 Круг 44 — В ГОСТ 2590-88 / ст5пс ГОСТ 535-2005
30 Круг 45 — В ГОСТ 2590-88 / ст3пс3 ГОСТ 535-2005
31 Круг 45х21 ГОСТ 7417-75 / 45-В-Х ГОСТ 1051-73
32 Круг 46х21 ГОСТ 7417-75 / 45-В-Х ГОСТ 1051-73
33 Круг Б-50 ГОСТ 2590- 88 / ст3пс3 ГОСТ 380-88
34 Круг Б-50 ГОСТ 2590-88 / 35-3ГП-ТО ГОСТ 1050-88
35 Круг В-50 ГОСТ 2590-88 / 20-3ГП-ТО ГОСТ 1050-88
36 Круг 50х21 ГОСТ 7417-75 / 35-3ГП-ТО ГОСТ 1050-88 к / д 300 0
37 Круг 50х22 ГОСТ 7417-75 / 20Х-2-Т ГОСТ 4543-71
38 Круг 53х21 ГОСТ 7417-75 / 40ХН-2-Т ГОСТ 4543-71
39 Круг Б-65 ГОСТ 2590-2006 / 20- 3ГП-ТО ГОСТ 1050-88
40 Круг В-80 ГОСТ 2590-88 / 35-3ГП-ТО ГОСТ 1050-88
41 Лист 1, 0x1250x2000 ГОСТ 19904-90 / st3kp ГОСТ 16523-97
42 Лист 1, 5x1250x2000 ГОСТ 19904—90 / ст3кп ГОСТ 16523-97
43 Лист БО-1, 5х1250х2000 ГОСТ19904-90 / II-ВГ-08кп ГОСТ9045-93
44 Лист БО-2, 0х1250х2000 ГОСТ19904-90 / II-ВГ-08кп ГОСТ9045- 93
45 Лист БО-2,5 ГОСТ19904—90 / ст3кп ГОСТ 16523-97
46 Лист БО-3х1500х6000 ГОСТ19903-74 / ОК370В-4IIIст3пс ГОСТ 16523-89
47 Лист БО-3х1500х3000 ГОСТ19904-90 / II-ВГ- 08кп ГОСТ 9045-93
48 Лист ромб.К-4,0 ст3пс5 ГОСТ 8568-77
49 Лист чечевицы ВО-МОН-4,0 × 1500 × 3000 ст3сп ГОСТ 8568-77
50 Лист Б-4 ГОСТ19903-74 \ арт.3пс3 ГОСТ 14637-89
51 Лист Б-МОН-О-4х1500х6000 ГОСТ 19903-74 / 345-09Г2С-св-14 ГОСТ 19281-89
52 Лист Б-5х1500х6000 ГОСТ10903-74 / ст3 пс5-св ГОСТ 14637-89
53 Лист Б-МОН-О- 5х1500х6000 ГОСТ 19903-74 / 345-09Г2С-св-14 ГОСТ 19281-89
54 Лист Б-6х1500х6000 ГОСТ 10903-74 / ст3пс3-св ГОСТ 14637-89
55 Лист Б-МОН-О-6х1500х6000 ГОСТ 19903-74 / 345 -09Г2С-св-14 ГОСТ 19281-89
56 Лист Б-7х1500х6000 ГОСТ10903-74 / ст3пс3 ГОСТ 14637-89
57 Лист Б-МОН-О-7х1500х6000 ГОСТ 19903-74 / 345-09Г2С-св-14 ГОСТ 19281- 89
58 Лист Б-8х1500х6000 ГОСТ19903-74 / ст3пс3 ГОСТ 380-88
59 Лист Б-МОН-О-8х1500х6000 ГОСТ 19903-74 / 345-09Г2С-св-14 ГОСТ 19281-89
60 Лист Б-10х1500х6000 ГОСТ19903- 74 / ст3пс3 ГОСТ 380-88
61 Лист Б-МОН-О-10х1500х6000 ГОСТ 19903-74 / 325-09Г2С-св-14 ГОСТ 19281-89
62 Лист Б-МОН-О-12х1500х6000 ГОСТ 19903-74 / 325- 09Г2С-с в-14 ГОСТ 19281-89
63 Лист Б-МОН-О-14х1500х6000 ГОСТ 19903-74 / 325-09Г2С-св-14 ГОСТ 19281-89
64 Лист ПН-О-16х1500х6000 ГОСТ 19903-74 / 325-09Г2С- св-14 ГОСТ 19281-89
65 Лист МОН-О-18х1500х6000 ГОСТ 19903-74 / 325-09Г2С-св-14 ГОСТ 19281-89
66 Лист Б-МОН-20х1500х6000 ГОСТ19903-74 / 325-09Г2С-св14 ГОСТ 19281 -89
67 Лист Б-МОН-О-25 ГОСТ10903-74 / 325-09Г2С-св14 ГОСТ 19281-90
68 Лист ПН-О-30х1500х6000 ГОСТ 19903-74 / 295-09Г2С-св-13 ГОСТ 19281-89
69 Проволока 0,8-1,0-ОН ГОСТ 3282-74
70 Проволока 3,0-ОН ГОСТ 3282-74
71 Проволока 4,0-ОН ГОСТ 3282-74
72 Проволока 5,0-ОН ГОСТ 3282- 74
73 Проволока 6,0-ОН ГОСТ 3282-74
74 Проволока 8.0-ОН ГОСТ 3282-74
75 Проволока 10, 0-ОН ГОСТ 3282-74
76 Балка двутавровая №19-В ГОСТ 5267.5-90 / 325-09Г2С-св-12 ГОСТ 5267.0-90 габаритная 12400
77 Профиль гофрированный № 47 944x14x11x4x1200-295-09Г2Д-св-2 ТУ У 27.3-001-1294-2003
78 Профиль № 4 140x110x7 ТУ У 27.3-001-1316-2004 / 295-09Г2-св-12 ГОСТ 19281-89 габаритный 11300
79 ГОСТ профиль 5267.6-90 / 325-09Г2С-св-14 ГОСТ 5267.0-90 габаритный 9000
80 Профиль ГОСТ 5267.3-90 / 345-09Г2С-св-14 ГОСТ 5267.0-90 габаритный 12680
81 ГОСТ Профиль 5267.3-90 / 325-10Г2БД или 09Г2С-14 ГОСТ 5267.0-90 кратное 2900
82 Профиль ГОСТ 5267.3-90 / 325-09Г2С-14 ГОСТ 5267.0-90 габаритный 13500
83 Профиль 30 ТУ-14-101-789-2008 / 10ХНДП-345-св-14 ГОСТ 19281-89 (многомерный 1590х1535)
84 Профиль100х60х3 ГОСТ 30245-2003 / ст3 пс ГОСТ 380-2005 L = 6000
85 Труба 22х3,5 ГОСТ 8734-75 / Б 20 ГОСТ 8733- 74 габаритная 10000
86 Труба 27х3,2 ГОСТ 8734-75 / Б 20 ГОСТ 8733-74 габаритная 9000
87 Труба 32х6,5 ГОСТ 8734-75 / В 35 ГОСТ 8733-74
88 Труба 40х9 ГОСТ 8734-75 / Б 20 ГОСТ 8734-75
89 Труба 42х4 ГОСТ 8734-75 / В 20 ГОСТ 8733-74 габаритная 5700
90 Труба 42х4 ГОСТ 8734-75 / В 20 ГОСТ 8733-74 габаритная 7500
91 Труба 42х4 ГОСТ 8734-75 / В 20 ГОСТ 8733-74 габаритные 9000
92 Труба 45х5 ГОСТ 8734-75 / В 10 ГОСТ 8733-74
93 Труба 60х3,5 ГОСТ 10704-76 / В ст3 ГОСТ 10705-63
94 Труба 68х14 ГОСТ 8732-78 / В 35 ГОСТ 8731 -74
95 Труба 73х14 ГОСТ 8732-78 / В 20 ГОСТ 8731-74
96 Труба 83х12 ГОСТ 8732-78 / Б 4 5 ГОСТ 8731-74
97 Уголок Б-45х28х4-В ГОСТ8510-86 \ ст.3пс3 ГОСТ 535-2005 габаритный 6000
98 Уголок 45х45х4 ГОСТ 8509-93 / арт. 3пс3-св ГОСТ 535-2005
99 Уголок 45х45х5 — В ГОСТ 8509-93 / Артикул 3 пс 4-1 ГОСТ 535-2005 кратный 5000
100 Уголок 50х50х5 кратный 5000
100 — В ГОСТ 8509-93 / ст3пс 4-1 ГОСТ 535-2005
101 Уголок 63х40х5 — По ГОСТ 8510-86 \ ст. 3пс3 ГОСТ535-88 габаритный 6000
102 Уголок 63х63х6-В ГОСТ 8509-93 / ст3пс-св ГОСТ 535-2005
103 Уголок 75х75х6 ГОСТ 8509-93 / 295-09Г2С-св-13 ГОСТ 19281-89 кратный 4000
104 Уголок 100х63х8-В ГОСТ 8509-93 / ст3пс-св ГОСТ 535-2005
105 Уголок 125х125х10 ГОСТ 8509-93 / 325-09Г2С-св-12 ГОСТ 19281-89
106 Уголок 160х100х10-В ГОСТ 8510-86 / 325-09Г2С- св-12 ГОСТ 19281-89 габаритный 12600
107 Уголок 160х100х10-В ГОСТ 8510-86 / 325-09Г2С-св-12 ГОСТ 19281-89 габаритный 11000
108 Канал У8-В ГОСТ 8240-97 / 345-09Г2С-св- 13 ГОСТ 19291-89
109 Канал 12 У ГОСТ 8240-97 / 325-09Г2С-св-12 ГОСТ 19281-89 габаритный 10100
110 Канал 20У-В ГОСТ 8240-97 / 295-09Г2С-13-св ГОСТ 19281-89 кратное 8200
111 Канал В180х130х8 ГОСТ 8278-83 / 345-09Г2С-13 ГОСТ 19281-89 габаритный 10000
112 Шестигранник 27х21 ГОСТ 8560-78 / 35-В-Х ГОСТ 1051-73
113 Шестигранник 46х21 ГОСТ 8560-78 / 35-Б ГОСТ 1051-73
114 Шестигранник 50х21 ГОСТ 8560-78 / 35-В-Х ГОСТ 1051-73 9 6970 Принадлежности
шт.п / п Наименование материалов и комплектующих
1 Автомуфта СА-3 106.01.000-0-05СБ
2 Устройство поглощающее ПМКП-110 110.00.00.000 СБ
3 Балка коньковая 19-9774. 02. 050-0СБ
4 Тяговый зажим 106.00.001-1
5 Тяговая пластина 106.00.003-1
6 Центрирующая балка 106.00.011-2
7 Маякниковая подвеска 106.00.003-1
8 Тяговый клин зажима 106.00.002- 2
9 Крепежный уголок 106.00.008-0
10 Кронштейн 106.00.009-0
11 Отпирающий рычаг 572.00.010-0
12 Рулевое колесо 1000.41.090-0 ОСТ 24.290.01-75
13 Привод стояночного тормоза 758.41.040-1
14 Передний упор УП1К-1
15 Останов с маятником У301К
Тележка модели 18-100. 2
нет. п / п Наименование материалов и комплектующих
1 Пружинная балка 100.00.010-4SB
2 Боковая рама 100.00.020-4SB
3 Установка опорной балки 100.41.000-0SB
4 Заглушка 100.00.030-0SB или 100.00.00. 030-1СБ или 100.00.003-0
5 Колесная пара РУ1Ш-957-Г ГОСТ 4835-2006 100.10.000-12СБ
6 Триангель ГОСТ 4686-74 100.40.010-2SB, Замок 100.40.055-0, Кронштейн 100.40.056 — 0.
7 Затяжка вертикальных рычагов 100.40.030-1SB
8 Вертикальный рычаг 100.40.050-1SB
9 Вертикальный рычаг 100.40.050-3SB
10 Тормоз предохранитель колодки подвески роликовый 4384.00.00 СБ ТУ 3183-015-10785350-2005
11 Клин 100.30.001-1
12 Пружина внешняя 100.30.002-0
13 Пружина внутренняя 100.30.004-0
14 Штанга контактная 100.30.005- 1
Узлы и агрегаты тормозной системы
н / д Наименование материалов и комплектующих
1 Кран концевой 4304 ТУ 24.05.05.054-91 или 4314. У1 ТУ 3184-014-10785350-2007
2 Кран-разъединитель 4300 В У1 ТУ 3184-003-10785350-99
3 Муфта 4379 У1 ТУ 3184-011-10785350-2007
4 Муфта 4379- 01 ТУ 3184-011-10785350-2007
5 Ниппель 4371 У1 ТУ 3184-011-10785350-2007
6 Тройник в сборе 4375-01 У1 ТУ 3184-011-10785350-2007
7 Кран 4325 Б У1 ТУ 3184-003-10785350 -99
8 Фитинг 4370 У1 ТУ 3184-011-10785350-2007
9 Цилиндр тормозной 188Б ОСТ 24.290.17-88
10 Авторегулятор РТРП-675М ТУ 24.05.801-87
11 Авто режим грузовой 265А-4 ТУ 3184-509-05744521-98
12 Муфта соединительная Р17Б ГОСТ 2593-82
13 Распределитель воздуха 483Ф-03 ТУ 3184-021-05756760-00
14 Резервуар Р7-135 ГОСТ 1561-75
Лакокрасочная продукция
н / д Наименование материалов и комплектующих
1 Грунтовка-эмаль ЭМАКОУТ 7320ЖД красно-коричневая ТУ 2313-048-31

4-06
2 Грунтовка-эмальмакаут 7320ЖД RAL6029 зеленая ТУ 2313-048-31

4 -06
3 Эмаль ПФ-115 черная быстросохнущая ГОСТ 6465-76
4 Эмаль ПФ-115 белая быстросохнущая ГОСТ 6465-76
5 Эмаль ПФ-115 красная быстросохнущая ГОСТ 6465-76
6 Эмаль ПФ-115 красно-коричневая быстросохнущая ГОСТ 6465-76
7 Эмаль ПФ-115 зеленая быстросохнущая ГОСТ 6465-76
8 Грунтовка быстросохнущая ГФ-0119 ГОСТ 23343-78
9 Растворитель ГОСТ 10214-78
10 Растворитель Р-646 ГОСТ 18188-72
11 Нефрас С 50/170 ГОСТ 8505-80
12 Смазка графитовая USsA ГОСТ 3333-80
13 Растворитель EMLAC No.221 ТТ № 5-31

4-2005
14 ЭМЛАК Растворитель № 235 ТТ № 23-31

4-2007
15 Автоэмаль белая в аэрозольной упаковке (400мл)
16 Раствор ЛСТ ТУ 13-028. 1036. 029-94
17 Сурикат железный толстолистный МА-015 + ГОСТ 8292-85

Прокат шестигранник калиброванный. Прокат калиброванный шестигранник шестигранник калиброванный ГОСТ 8560 78.

Горячекатаный шестигранник — изготовление деталей.

Горячекатаный стальной шестигранник. — Это сортовой бакал с широким профилем. Это обеспечивает основной прокат (использование различных параметров) металла на прокатных станах.

Изготовлен из горячекатаного шестигранника, который изготавливается по ГОСТ 2879-88. Что делать дальше?

  • Все элементы Шестиугольник (диаметр вписанного круга от 8 до 100 мм).
  • Марка стали: Углерод (Артикуло 2, Артикуло 3, Артикуло 10, Артикуло 20…), легированные (40x, 35x, 45x …), легированные (20x23n18, ei283 …). Пагуба бакала является только вам, дахил алам мо ламанг, когда вы ее любите, это просто гексагон.
  • Аренда обычных катумпакан (C) и аренда до Katumpakan (d). Все, что вам нужно, это все, что нужно для аренды, это больше, чем просто халага. Бакит? Если вы хотите установить его, вам нужно установить его в ролике.
  • Обращение к покупателю . Эти шестигранные стержни могут использоваться в любом порядке (pagsukat, di-meter, maramihang pagsukat, limitado). Качество аренды очень удобное, и вы всегда можете найти его. Все стержни можно проверить для ограничения отклонений.
  • Проверка кривизны. . Все признаки (скручивание, серповидность) являются синусоидальными и эффективными в соответствии с требованиями ГОСТ.
  • Применение R / K Hexagon. : Элементы каркасов, детали опоры, ограждения лестницы, бубонги, балконы, фурнитура, просто для калиброванного шестиугольника.

Откалиброванный шестигранник. Гарантия на все виды продукции и лучшие продукты.

Шестигранник из калиброванной стали. — Разнообразный бакал с разнообразными геометрическими и геометрическими (узорами) с катангией. Сделайте это из горячекатаного шестиугольника, сделанного из горячекатаного шестиугольника.

Изготовлен из калиброванного шестигранника согласно ГОСТ 8560-78. Вы можете получить много вариантов, которые вам понравятся из R / K аренды.

— прокатные весы sa isang ibabaw walang. . Лучше всего использовать инструмент из шестиугольника.

— Вы можете использовать все , чтобы использовать его на современных машинах.

— Пример позволяет получить мало информации о бакалах.

— Линейная плотность. Прокат калиброванный. makabuluhang mas mataas kaysa sa G / K. . Сделайте так, чтобы люди читали самые разные темы.

Шестигранник калиброванный. , были созданы из нашего сообщества, были созданы все условия, которые были гарантированы в соответствии с требованиями ГОСТ.

  • Используется калиброванный шестигранник с 3 подвесами 100 мм. Поле приема на сайте: h20-h22.По согласованию с клиентом, возможно, вы сделаете многозначительные сукаты.
  • Татак будет доступен клиенту. Кадаласан, откалиброванная аренда по гумагаве от:

— Сталь углеродистая (ст3, ст10, ст20, ст 35 … ..).

— легированные (15х, 20х, 12х18н10т … ..).

— awtomatiko (A12,11smnpb30 … ..).

  • Прокат калиброванный. Пятиугольник R / K Hexagon, любой из которых может находиться на расстоянии 2 метров 6.5 м (габаритные, неметровые, габаритные, лимитадо). Если вы хотите, чтобы ваш танец был прекрасным, он был очень красивым. Ограничение отклонения (отрицательное и отрицательное) контролируется и регулируется на хинди на 5 сантиметров в длину, но лучше всего на метро.
  • Угол кривизны Прукова. В лучшем случае, хинди это хорошо на 0,2% целых баров.
  • Использование калиброванного шестигранника: Принадлежности для коек (рукава, пение), застежки, внутренняя отделка, элементы техники в машиностроении, инструменты и многое другое.

Пагод на шестигранник. Красивый симула — калахати параан.

Пагод шестигранник. Karamihan может быть использован как промежуточная заготовка для обработки. Mayroong dalawang paraan ng paggawa nito:

— Объемное тиснение. без предварительного нагрева (или без pag-init). Mataas на размерных katumpakan, ibabaw kinis, mataas na hex density gumawa ng paraan na ito napaka-tanyag.

— Молотовы кованые. Гексагональный способ управления эффективными системами управления и безопасности. Катумпакан является более совершенным на капаге штамповки, представляет собой многоугольник, состоящий из шестиугольников, которые можно использовать для любого способа печати.

Татак нужен клиенту.

Оцените качество наших продуктов.

  • Продукты получены с паспортом, сертификатом, документацией, Certification Quality Metal.
  • Все подробные сведения о тщательно проверены. : Пагпапалихис, лихам геометрии.
  • Все металлопрокатные работы могут быть задействованы в мульти- и магнитном управлении. С помощью шестиугольников на хинди создайте стаи, закат, пилинг пленки.
  • Специальная версия Hindi ito magbibigay kapag ipinadala to lituhin the heksagono ng Artikulo 20 sa Artikulo 3.Хинди показывает ошибки, когда они появляются на нашей репутации.

Карагдаганг сербисё.

  • Ками Их гексагон в паре с Капаг наг-апела ка на нашу жизнь. *
  • Необычная упаковка и на вашем сайте — поддоны, выдвижные ящики, ПВХ, укладка на поддоны (отправка грузов на несколько поддонов) и другие.
  • Удобная загрузочная площадка. Тинатангал много часов на металл, который хранится в

* Загрузка начального шестиугольника на хинди выполняется на 20 тонн.

Чтобы сделать заказ, выберите один из контактных телефонов или отправьте запрос на свой адрес электронной почты.

Наслаждайтесь своими впечатлениями от всех ваших катаний, и когда они делают это потрясающе, они работают в порядке.

Стальной шестигранник: Mga pagtutukoy
Сталь шестигранная горячекатаная по ГОСТ 2879-2006. Шестигранник стальной калиброванный по ГОСТ 8560-78.
Лаки секса
  • сексьон диаметр вписанной окружности из 8 вешалок 103 мм касама;
  • в координации с потребителем (в деталях), некоторые промежуточные элементы могут ограничивать отклонения от максимального количества продуктов.
  • сексён диаметр вписанной окружности mula 3 hanggang 100 мм;
  • с большим количеством калиброванных шестигранников, прокатываемых по всему миру.Ограничение отклонений в этом случае позволяет получить результаты для наиболее эффективных методов.
Anyo ng paghahatid
  • на стержнях;
  • , чтобы координировать работу с детьми (подробности в деталях) — с ними.
  • на стержнях;
  • по всему миру потребителей.
Хаба
  • аренда на 2 часа 6 метров на расстоянии 6 метров;
  • по координатам тегов на мамимили (айон в подробностях), увеличенный диаметр измеряется в зависимости от 3 часов 13 месяцев, что дает 10% массы тела, которое может быть увеличено. Малый хаба, состоит из хинди бабаба на 75% минимум хаба.
  • штанги изготовлены из 2 подвесов по 6,5 м;
  • на удивление, много удилищ, сделанных из них;
Pagkamay-ari
  • синусукат — мкр .;
  • мерных са Non-Night Long — MD1 .;
  • марамиханг пагсукат — CD;
  • больше Pagsukat в Non-Night Long — KD1 .;
  • ночной — nd;
  • limitado sa loob ng hindi malinis — od;
  • limitado sa di-neral haba — OD1.;
  • са Мотки — NMD.

Kapag naghatid ng isang the metro metro na may di-neral haba (MD1), isang mramihang pagsukat sa di-neral haba (CD1) and limitado sa di-mekanikal haba (OD1) ay pinapayagan na magrenta haba isang di-meter на хинди более 5% массовых партий.

  • габаритных хаба;
  • марамиханг размерных хаба;
  • диаметров может иметь остаток в виде 10% массы частицы;
  • ограничивает возможность прослушивания хинди тапов.
Начать игру на хинди бабаба на 1,5 метра.
Точность прокатки.
  • матаас — b1;
  • нормальный — b1.
 —-

Прокат калиброванный шестигранник. Mga Dimensyon

ГОСТ 8560-78.

По ГОСТ 8560-67.

Выпуск 77.140.50 ОКП 11 4000.

Постановление Государственного комитета СССР по памятным дням 2 августа 1978 г.2079 Petsa ng Panimula

01.07.79

Присоединение к Консультации № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IUS 11-95)

1. Это сделано для калибровки накалибровки шестигранника длиной 100 мм на расстоянии 100 мм.

2. Сечение поперечного сечения последних и предельных отклонений становится возможным. 1 на талаханаян. это.

Ano ba.Один.

Талаханаян 1.

Pagpapatuloy ng talahanayan. Один.

Mga Tala:

  1. С огромным удовольствием, аренда откалиброванного шестиугольника сделана из различных материалов на хинди, сделанных на заднем плане. 1. Ограничение отклонений в этом случае позволяет получить результаты для наиболее точных результатов.
  2. Угол площади поперечного сечения при угловой линейной плотности калиброванного шестигранника и номинального значения.Прокат с плотностью 7,85 г / см 3.
  3. Для того, чтобы использовать каждый металл, металл и другой металл, можно использовать инициализацию и выбор, ограничивая их использование на 30% больше, чем требуется на более высоком уровне 22.

3. Прокат калиброванного шестигранника изготовлен на стержнях. С удовольствием, аренда сделана в любое удобное для вас время.

4. Иждивенцы на уровне панинды баров:

  • габаритных хаба;
  • марамиханг размерных хаба;
  • метро, ​​на которой можно найти 10% маслин;
  • ограничивает возможность прослушивания хинди тапов.

Начать игру на хинди бабаба на 1,5 метра.

5. Стержень изготовлен из 2 подвесов по 6,5 м. На удивление мамими, этот бараш делает малаяк-хаба.

3-5. (Binagong edisyon, baguhin ang No. 1).

6. 7. (Хинди касама, багухин анг № 1).

8. Ограничение отклонений в зависимости от параметров и множества измерений:

  • + 30 мм — со стержнями длиной 4 м;
  • + 50 мм — со стержнями длиной 4 м.

9. Обрезка стержней на хинди делает световые эффекты в халаге, которые несут на себе. 2.

Талаханаян 2.

Ano ba. 2.

Этот результат от прямолинейности является надежным и надежным. С двойными стержнями, на хинди можно делать продольные изгибы.

10. Скручивание стержней bawat 1 m haba A (sumpain 2) ay hindi dapat lumagpas sa 3 °.

11. Он расположен на продольной оси.Этот красивый косинус вырезан на хинди и выглядит следующим образом:

  • 0,17 A — с подвешиванием стержней диаметром 16 мм;
  • 3 мм — с подачей стержней диаметром 16 и 30 мм.
  • 5 мм — с подачей стержня диаметром 30 мм.

9-11. (Binagong edisyon, baguhin ang No. 1).

12. Хаба дуло стержней на хинди даёт световые эффекты, которые используются в других целях. 3.

Таблица 3.

(Ипинакилала дин, измер. Хинди.1).

13. Радиус округления может быть использован для многих и хинди, чтобы получить изображения в халаге, которую можно было бы использовать на заднем плане. апат.

(Binagong edisyon, baguhin ang No. 1, 2).

Талаханаян 4.

Editor v.n. Технический редактор Copys Л.А. ГУСЕВА КОРРЕКТОР Э.Д. Дульнева Макет ЭВМ А.Н. Золотарева.

Na-войдите в печать 22.09.2005. Формат 60×84 1/8. Офсетная бумага. Отдых в банте. Угол смещения I-print. Усл пр.л. 0,93.

Уч.-izd.l. 0,40. Тираж 176 коп. Зак. 760. Mula noong 1987.

ФГУП «Стэндинформ», 123995 Москва, Гранатный пер., 4.

Можно опубликовать на издательстве IPC в PEVM.

Печать на сайте ФГУП «Стендинформ». «Московский Принтер», 105062 г. Москва, Лялин пер., 6.

Межгосударственный стандарт.

01.07.79

Присоединение к Консультации № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IUS 11-95)

1.Это сделано для калибровки шестигранника с 3 отверстиями по 100 мм.

2. Сечение поперечного сечения последних и предельных отклонений становится возможным. 1 на талаханаян. это.

Талаханаян 1.

Прокат

Laki ng (диаметр вписанной окружности. ngunit. o laki ng «bantay-bilangguan»), MM

Limitahan ang paglihis, MM.

Угловой диаметр начального диаметра, при, мм

Limitahan ang paglihis, MM.

Площадь поперечного сечения, мм 2.

Масса 1 м haba, кг.

Тала:

1.В любом случае, аренда откалиброванного шестиугольника сделана из разных уголков хинди на заднем плане. 1. Ограничение отклонений в этом случае позволяет получить результаты для наиболее точных результатов.

Размерная хаба;

Марамиханг размерный хаба;

Ди-метр может иметь остаток висящего до 10% массы частицы;

Неограниченный доступ к хинди тапам.

Начать игру на хинди бабаба 1.5 м анг хаба.

50 мм — со стержнями длиной 4 м.

9. Куртка стержней на хинди делает световые эффекты в халаге, которую можно использовать на заднем плане. 2.

Талаханаян 2.

Этот результат от прямолинейности является надежным и надежным. С двойными стержнями, на хинди можно делать продольные изгибы.

10. Скручивание стержней bawat 1 m haba A (sumpain 2) ay hindi dapat lumagpas sa 3 °.

11. Он расположен на продольной оси.Этот красивый косинус вырезан на хинди и выглядит следующим образом:

0,17 нг. — штанги подвешенные 16 мм;

3 мм — с опорными стержнями диаметром 16 и 30 мм.

5 мм — с опорой диаметром 30 мм.

9 — 11. (Binagong edisyon, baguhin ang No. 1).

Прокат калиброванный шестигранник.
Сортман.

ГОСТ 8560-78.

Комитировать Эстонию в СССР

Москва

ГОСТ Союза ССР.

Прокат калиброванный шестигранник. Сортман.

Прокат калиброванный шестигранник. Получите продукцию.

Гост.
8560-78

Приложение
ГОСТ 8560-67.

Решения Государственного комитета СССР по памятным датам 2 августа 1978 г. № 2079 Petsa ng Panimula

01.07. 1979.

Присоединение к консорциуму Pagpapalawak No. 7-95 Межгосударственного совета по стандартизации, метрологии при сертификации (IUS 11-95)

1. Это сделано для калибровки шестигранника с 3 отверстиями по 100 мм.

(Binagong edisyon, baguhin ang No. 2).

2. Сечение поперечного сечения последних и предельных отклонений зависит от класса, который дает возможность изменять направление движения в пределах 1 и выше.

Прокат труб (диаметр круга тигля. шт. или «бантай-биланггуань»), MM

Предельные отклонения, мм.

Диаметр начального диаметра, при, мм

Предельные отклонения, мм.

Площадь поперечного сечения, мм 2.

Масса на 1 м высоты, кг.

ч. 10

ч. 11

ч. 12

0,040

0,060

0,100

7,79

0,061

0,048

0,075

0,120

8,87

0,070

10,61

0,083

13,86

0,109

17,54

0,138

21,65

0,170

26,20

0,206

31,18

0,245

0,058

0,090

0,150

36,59

0,2087

42,44

0,333

55,43

0,435

10,4

70,15

0,551

10,0

11,5

86,60

0,608

11,0

0,070

0,110

0,180

12,7

104,8

0,823

12,0

13,8

124,7

0,979

13,0

15,0

146,4

1,150

14,0

16,2

169,7

1,330

15,0

17,3

194,9

1 530

16,0

18,4

221,7

1,740

17,0

19,6

250,3

1 960

18,0

20,7

280,6

2200

19,0

0,084

0,130

0,210

21,9

312,6

2450

20,0

23,0

346,4

2,720

20,8

23,9

274,7

2,940

21,0

24,2

381,9

3 000

22,0

25,4

419,2

3 290

24,0

27,7

498,8

3,920

25,0

28,8

541,3

4250

26,0

30,0

585,4

4600

27,0

31,2

631,3

4 960

28,0

32,3

679,0

5,330

30,0

34,6

779,4

6 120

32,0

0,100

0,160

0,250

36,9

886,8

6,96

34,0

39,2

1001,0

7,86

36,0

41,6

1122,0

8,81

38,0

43,8

1251,0

9,82

40,0

46,1

1386,0

10,88

41,0

47,3

1456,0

11,40

42,0

48,5

1527,0

11,99

45,0

51,9

1754,0

13,77

46,0

53,1

1833,0

14,40

48,0

55,4

2000,0

15,60

50,0

57,7

2165,0

17,00

53,0

0,120

0190

0,300

61,2

2433,0

19,1

55,0

63,5

2620,0

20,6

56,0

64,6

2715,0

21,3

60,0

69,3

3118,0

24,5

63,0

72,7

3437,0

27,0

65,0

75,0

3659,0

28,7

70,0

0,190

0,300

80,8

4244,0

33,3

75,0

86,5

4871,0

38,2

80,0

92,3

5542,0

43,5

85,0

0,220

0,350

98,0

6257,0

49,1

90,0

104,0

7015,0

55,1

95,0

110,0

7816,0

61,4

100,0

115,0

8660,0

68,0

Mga Tala:

1.С огромным удовольствием, аренда калиброванного шестиугольника позволяет получить различные варианты на хинди. Ограничение отклонений в этом случае позволяет получить результаты для наиболее эффективных методов.

2. Площадь поперечного сечения при угловой линейной плотности роликов калиброванного шестиугольника имеет номинальный размер. Плотность проката составляет 7,85 г / см 3.

3. Для того, чтобы работать с разными металлами и разными металлами, можно использовать инициализацию и выбор, ограничивая использование 30% всего 12.

(Binagong edisyon, pagbabago. Hindi. 1, Hindi. 2).

3. Прокат калиброванного шестигранника можно использовать со стержнями. С удовольствием, аренда сделана в любое удобное для вас время.

4. Иждивенцы на уровне панинды баров:

габаритных хаба;

марамиханг размерных хаба;

диаметра может иметь остаток в виде 10% массы частицы;

лимитов на хинди тапос.

Начать игру на хинди бабаба 1.5 м анг хаба.

(Binagong edisyon, baguhin ang No. 1).

5. Стержень изготовлен из 2 подвесов по 6,5 м. На удивление мамими, этот бараш делает малаяк-хаба.

3-5 (много редакторов, баг № 1).

Таль 6, 7 и хинди касама, измер. Хинди. 1).

8. Ограничение отклонений в зависимости от размеров стержней и множества размеров: на 1 метр, мм

по будням,%

ч. 10 I. час. 11

ч. 12

ч. 10 I. h. 11

ч. 12

Hanggang sa 25.

ул. 25 Hanggang 50.

ул.50.

Изображение от прямолинейности является надежным и надежным. С двойными стержнями, на хинди можно делать продольные изгибы.

( 10. Свить стержни на 1 м длины () можно на хинди делать выводы на 3 °.

Ano ba. 2.

(

11. Он расположен на продольной оси. Этот красивый косинус вырезан на хинди и выглядит следующим образом:

0,2 ​​ нг. — штанги с подвешиванием диаметром 15 мм;

0,17 нг. Hanggang sa 25.

ул. 25 Hanggang 50.

»50» 70.

1

2

Hanggang sa 25.

ул. 25.

(Ипинакилала дин, изм.Хинди. 1).

Edition (Enero 2008) с сообщениями № 1, 2, опубликовано в апреле 1983 г., Disyembre 1988 г. (Ius 7-83. 3-89).

Решения Государственного комитета СССР по памятным датам 2 августа 1978 г. № 2079 Petsa ng Panimula

01.07.79

Присоединение к Консультации № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IUS 11-95)

1. Это сделано для калибровки шестигранника с 3 отверстиями по 100 мм.

2. Сечение поперечного сечения последних и предельных отклонений становится возможным. 1 на талаханаян. это.

Талаханаян 1.

Прокат

Laki ng (диаметр вписанной окружности. ngunit. o laki ng «bantay-bilangguan»), MM

Limitahan ang paglihis, MM.

Угловой диаметр начального диаметра, при, мм

Limitahan ang paglihis, MM.

Площадь поперечного сечения, мм 2.

Масса 1 м haba, кг.

Тала:

1.В любом случае, аренда откалиброванного шестиугольника сделана из разных уголков хинди на заднем плане. 1. Ограничение отклонений в этом случае позволяет получить результаты для наиболее точных результатов.

2. Площадь поперечного сечения при угловой линейной плотности роликов калиброванного шестиугольника имеет номинальный размер. Плотность проката составляет 7,85 г / см 3.

3. Для самых разнообразных металлических предметов и многих металлических предметов, которые можно найти и найти, их ограничения достижимы на 30% в соответствии с квалификацией h22. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

3. Прокат калиброванного шестигранника можно использовать со стержнями. С удовольствием, аренда сделана в любое удобное для вас время.

4. Иждивенцы на уровне панинды баров:

Размерная хаба;

Марамиханг размерный хаба;

Ди-метр может иметь остаток висящего до 10% массы частицы;

Неограниченный доступ к хинди тапам.

Начать игру на хинди бабаба на 1,5 метра.

5.Удилища изготовлены из 2 подвесов по 6,5 м. На удивление мамими, этот бараш делает малаяк-хаба.

3 — 5.

6, 7. (хинди касама, багухин анг № 1).

8. Ограничение отклонений в зависимости от параметров и множества измерений:

30 мм — со стержнями длиной 4 м;

50 мм — со стержнями длиной 4 м.

9. Куртка стержней на хинди делает световые эффекты в халаге, которую можно использовать на заднем плане.2.

Талаханаян 2.

Этот результат от прямолинейности является надежным и надежным. С двойными стержнями, на хинди можно делать продольные изгибы.

10. Скручивание стержней bawat 1 m haba A (sumpain 2) ay hindi dapat lumagpas sa 3 °.

11. Он расположен на продольной оси. Этот красивый косинус вырезан на хинди и выглядит следующим образом:

0,17 нг. — штанги подвешенные 16 мм;

3 мм — с опорными стержнями диаметром 16 и 30 мм.

5 мм — с опорой диаметром 30 мм.

9 — 11. (Binagong edisyon, baguhin ang No. 1).

12. Хаба дуло стержней на хинди даёт световые эффекты, которые используются в других целях. 3.

Таблица 3.

(Ипинакилала дин, изм. Хинди. 1).

13. Радиус округления может быть использован для многих и хинди, чтобы получить изображения в халаге, которую можно было бы использовать на заднем плане. апат.

Талаханаян 4.

(Binagong edisyon, baguhin ang No. 1, 2).

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
