Дюймовая резьба: размеры, таблица, ГОСТ

1. Основные параметры
2. Таблица размеров дюймовых и метрических резьб
3. Отличия от метрической резьбы
4. Технологии нарезки
5. Классы точности и правила маркировки

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

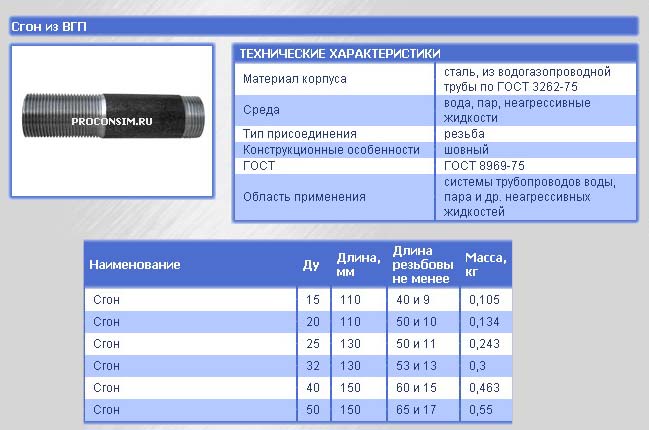

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

• наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
• внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

• форму профиля резьбового гребня;
• порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической.

Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

• В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
• Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
• В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.

Формы резьб

Трубная цилиндрическая резьбаГОСТ 6357-81, пред­ставляет собой дюймовую резьбу с мелким шагом, закругленными впадина­ми и треугольным профилем с углом 55°. Трубную цилиндрическую резьбы нарезают на трубах до 6″. Трубы свыше 6″ сваривают.

Нормальный профиль трубной ци­линдрической резьбы и размеры его элементов:

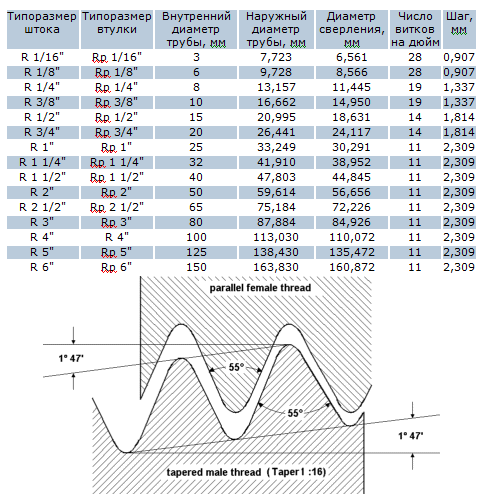

Трубные конические резьбы при­меняются двух типоразмеров. Труб­ная коническая резьба ГОСТ 6211-81, соответствует закругленному профи­лю трубной цилиндрической резьбы с углом 55° (рис I).

Коническая дюймовая резьба ГОСТ 6111-52 имеет угол профиля 60°(рис II). Конические резьбы применяются почти исключительно в трубных соединениях для получения герметичности без специальных уп­лотняющих материалов (льняных ни­тей, пряжи с суриком и т. д.).

Конус­ность поверхностей, на которых изготавливается коническая резьба, обыч­но 1 : 16. Биссектриса угла профиля перпендикулярна оси резьбы. Диаметральные резьбы конических резьб устанавливаются в основной плоскости (2 — торец муфты), которая перпендикулярна к оси и отстоит от торца трубы 1 на расстоянии I, регламентированном стандартами на кони­ческие резьбы (3 — муфта; 4 — торец трубы; 5 — ось трубы).

В основной плоскости диаметры резьбы равны номинальным диаме­трам трубной цилиндрической резьбы. Это позволяет конические резьбы свинчивать с цилиндричес­кими, так как шаг и профили дан­ных резьб для определенных диа­метров совпадают.

Коническим резьбам присущи аналогичные цилиндрическим резьбам определения и понятия, та­кие, как наружный, сред­ний и внутренний диа­метры резьбы. Шаг резьбы Рh измеряется вдоль оси.

При свинчивании трубы и муф­ты с номинальными размерами резьбы без приложения усилия длина свинчивания равна l.

Обозначение трубной резьбы об­ладает особенностью, которая за­ключается в том, что размер резьбы задается не по тому диаметру, на котором нарезается резьба, а по внутреннему диаметру трубы. Этот внутренний диаметр называется диаметром трубы «в свету» и опре­деляется как условный проходной размер трубы.

Теоретический профиль конической резьбы:

Трапецеидальная резьба ГОСТ 9484-81. Профиль резьбы — равнобочная трапеция с углом а равным 30°. Трапецеидальная резьба применя­ется для передачи осевых усилий и движения в ходовых винтах. Симмет­ричный профиль резьбы позволяет применять ее для реверсивных винто­вых механизмов.

Упорная резьбаГОСТ 10177-82. Профиль резьбы — неравнобочная трапеция с углом рабочей стороны 3° и нерабочей — 30°. Упорная резьба обладает высокой прочностью и высоким КПД. Она приме­няется в грузовых винтах для передачи больших усилий действующих в од­ном направлении (в мощных домкратах, прессах и т. д.).

В прессостроении применяется также упорная резьба. Профиль этой резьбы несколько отличается от упомянутой выше упорной резьбы, Про­филь такой упорной резьбы по ГОСТ 13535-87 представляет собой неравно­бочную трапецию с углом рабочей стороны 0° и нерабочей — 45°.

Прямоугольная и квадратная резьбы име­ют высокий КПД и дают большой выигрыш в силе, поэтому они применя­ются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах. Прямоугольные и квадратные резьбы не стандартизированы, так как имеют следующие недостатки: в соединении типа «болт — гайка» труд­но устранить осевое биение; обладают прочностью меньшей, чем трапецеи­дальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у пря­моугольной или квадратной резьб; их труднее изготовить, чем трапецеи­дальную.
