Гост обозначение трубопроводов: ГОСТ 21.205-2016 Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений / СПДС / 21 205 2016

Система проектной документации для строительства. Условные обозначения трубопроводов – РТС-тендер

• Обозначение: ГОСТ 21.206-2012

• Статус: действующий

• Название русское: Система проектной документации для строительства. Условные обозначения трубопроводов

• Дата актуализации текста: 01.01.2021

• Дата актуализации описания: 01.01.2021

• Дата издания: 30.09.2019

• Дата введения в действие: 01.11.2013

• Область и условия применения: Настоящий стандарт устанавливает общие условные графические обозначения и упрощенные графические изображения трубопроводов и их элементов на чертежах и схемах технологических и тепломеханических решений, систем и сетей инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования воздуха, газоснабжения) и других систем и сетей при проектировании предприятий, зданий и сооружений различного назначения

• Опубликован: Официальное издание. М.: Стандартинформ, 2018 годФактическая дата официального опубликования стандарта — январь 2014 года (информация с сайта http://www.gost.ru/ по состоянию на 07.02.2014).

• Утверждён в: Росстандарт


ГОСТ 21.206-2012

Группа Ж01

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 01.100.30

Дата введения 2013-11-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Некоммерческим Партнерством «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП АВОК), Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС»)») и Открытым акционерным обществом «Проектный, конструкторский и научно-исследовательский институт «СантехНИИпроект» (ОАО «СантехНИИпроект»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 18 декабря 2012 г.

N 41)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армении
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2015-ст межгосударственный стандарт ГОСТ 21. 206-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2013 г.

5 ВЗАМЕН ГОСТ 21.206-93

6 ПЕРЕИЗДАНИЕ. Август 2018 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает общие условные графические обозначения и упрощенные графические изображения трубопроводов и их элементов на чертежах и схемах технологических и тепломеханических решений, систем и сетей инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования воздуха, газоснабжения) и других систем и сетей при проектировании предприятий, зданий и сооружений различного назначения.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов

Текст ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.206-93

Группа Ж01

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ

System of building design documents.
Pipelines. Symbols for presentation

ОКСТУ 0021

Дата введения 1994-07-01

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом «СантехНИИпроект» и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

Наименование государства		Наименование органа государственного управления строительством
Армения	AM	Минэкономики Республики Армения
Киргизия	KG
Россия	RU
Республика Беларусь Республика Казахстан Республика Российская Федерация Республика Таджикистан Украина		Госупрархитектуры Республики Армения Госстрой Республики Беларусь Минстрой Республики Казахстан Госстрой Кыргызской Республики Госстрой России Госстрой Республики Таджикистан Минстройархитектуры Украины

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. N 18-30

4 ВЗАМЕН ГОСТ 21.106-78

5 ПЕРЕИЗДАНИЕ. Август 1995 г.

1 Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения.

2 Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.

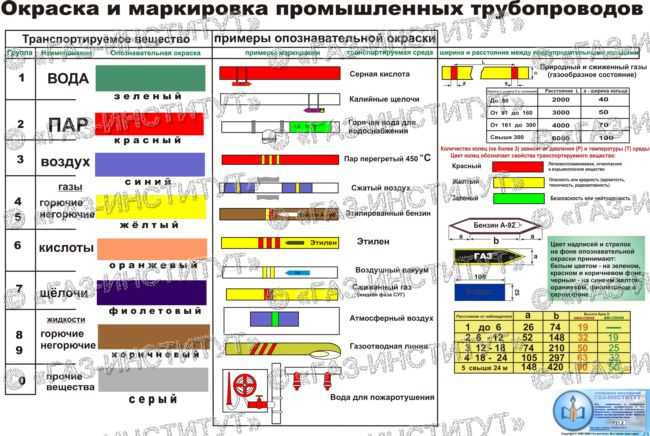

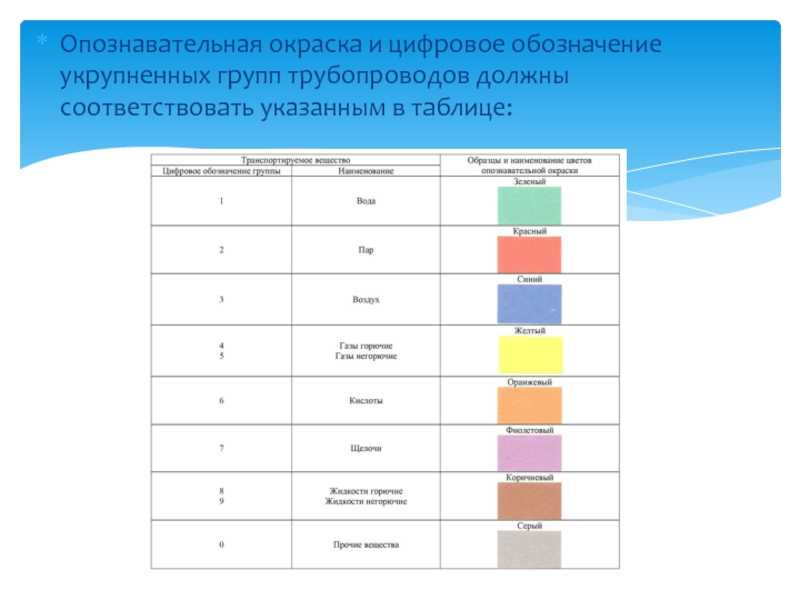

Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами — назначение и/или параметры транспортируемой среды.

3 Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.

4. Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) — штриховой линией той же толщины.

Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией.

Таблица 1

Наименование	Упрощенное изображение	Условное обозначение
1 Трубопровод
2 Трубопровод с вертикальным стояком, направленным вниз
3 Трубопровод с вертикальным стояком, направленным вверх
4 Трубопровод гибкий
5 Пересечение трубопроводов без соединения
6 Соединение элементов трубопровода
а) общее назначение
б) фланцевое
в) муфтовое резьбовое
г) муфтовое быстроразъемное
д) раструбное
7 Конец трубопровода с заглушкой (пробкой):
а) общее назначение
б) фланцевый
в) муфтовый резьбовой
г) раструбный
8 Части соединительные трубопровода:
а) крестовина*
б) тройник*
в) отвод*
г) переход

* Изображают в соответствии с их действительной конфигурацией

5 При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях — в разрывах линий трубопроводов (рисунок 1).

Рисунок 1

6 При упрощенных графических изображениях трубопровода (в две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).

7 Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).

Рисунок 2

Рисунок 3

Текст документа сверен по :

МНТКС — М.: ИПК Издательство

стандартов, 1995
