Громоотвод для дачного дома
Содержание
- Подготовительные расчеты
- Процесс монтажа
- Контур
- Молниеприемник
- Токоотвод
- Резюме
Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.
Подготовительные расчеты
Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.
Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг.
- hy=0,85×hг.
Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:
- Rс=(1,1-0,002)×hг.
Также есть простая формула для определения безопасной окружности на уровне кровли здания:
- Rз=(1,1-0,002) × (hг-hc÷0,85).
Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:
- hy=0,92×hг;
- Rс=1,5×hг;
- Rз=1,5×(hг-hc÷0,92).
Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.
Процесс монтажа

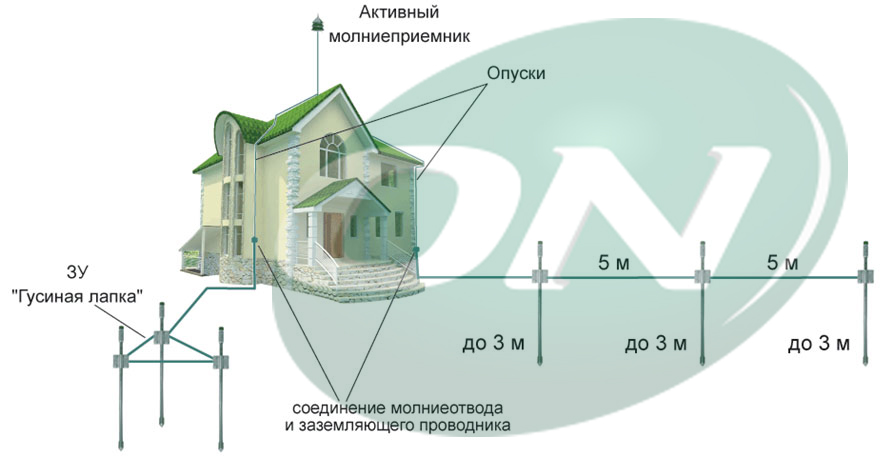

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.
Контур
Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.
Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.
Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм2.
Молниеприемник
Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.
Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм2. Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.
Токоотвод
Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.
Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.
Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.
Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.
Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.
Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.
Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.
Резюме
Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.
- Теплица из старых оконных рам своими руками
- Делаем садовую скамейку своими руками
- Размеры будки для овчарки, алабая и других собак
- Как сделать домашнюю коптильню своими руками
Громоотвод для дачи: как защитить дом от удара молнии :: Жилье :: РБК Недвижимость
Рассказываем, как защитить дома от попадания молнии и что для этого нужно
Фото: GeorgySar/shutterstock
В Москве во вторник, 7 июля, в результате сильной грозы молния ударила в шпиль Останкинской телебашни. Видео опубликовал один из очевидцев в соцсети Instagram. Повреждений и возгораний в результате случившегося не было обнаружено.
Рассказываем, как защитить дома от попадания молнии и что для этого нужно.
Что такое молниезащита
adv.rbc.ru
Молниезащита представляет собой специальный монтажный набор защиты и смягчения последствий удара молнии в дом. Он состоит из заземления — то, куда уходит разряд молнии, молниеприемника, который представляет собой толстый стальной штырь, и специального токопровода, по которому происходит мгновенное перемещение разряда до земли. Чем толще все элементы молниезащиты, тем она надежнее.
Зачем нужна молниезащита
Попадание молнии в дом может привести к серьезным последствиям. Оно может вызвать пожар и разрушение здания, короткое замыкание электропроводки, поломку бытовых электроприборов, а также травмы и даже гибель людей, находящихся в доме или рядом с ним.
Молния во время грозы в районе Останкино (Фото: Евгений Свечников/ТАСС)
Не существует определенной формулы, по которой можно оценить вероятность поражения вашего дома. Однако существенное влияние на это могут оказать такие факторы, как географическое расположение (высота или низменность), влажность воздуха, высота самого здания относительно соседских и наличие высоких деревьев в непосредственной близости. Нужно помнить о том, что притянуть молнию также могут вышки сотовой связи и антенны.
Какая бывает молниезащита
Молниезащита бывает двух видов: активная и пассивная. Первая обладает возможностью ионизации воздуха, за счет чего достигается наивысший защитный эффект. Ее редко устанавливают на обычных дачах из-за дороговизны оборудования. Вторая предназначена для смягчения последствий удара молнии для внутренних коммуникаций дома.
Элементы молниезащиты на крыше (Фото: boitano/shutterstock)
Установка молниезащиты
На самой высокой части крыши устанавливается толстый металлический стержень, к которому крепится стальная проволока толщиной не менее 6 мм и соединяется с заземлением. Чем толще все элементы молниезащиты, тем она надежнее.
Заземление делают из металлических штырей или уголков. Чем глубже их устанавливают, тем лучше. Затем их обваривают 40-миллиметровой металлической полосой. Заземление для громоотвода делается отдельно от контура заземления дома. В деревянных домах во избежание пожара устанавливать заземление необходимо на расстоянии с помощью специальных хомутов.
Молниеулавливатель (Фото: trairut noppakaew/shutterstock)
Каждый год нужно осматривать все части молниеотвода, проверять исправность соединений и креплений, менять поврежденные места и зачищать контакты.
Раз в пять лет работоспособность заземления и глубину коррозии необходимо проверять специальным прибором мегаомметром.
Как узнать, нужен ли вашему дому громоотвод
Как узнать, нужен ли вашему дому громоотвод чтобы защитить их от повреждения молнией и потенциальных пожаров, но громоотвод также может быть хорошим дополнением к вашему собственному домуПолучите предложения от 3 профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Нет ничего лучше освежающей грозы в конце долгого жаркого летнего дня. И если вы хотите добавить этот дополнительный фактор ползучести в свой любимый фильм ужасов, вы не ошибетесь с одним или двумя ударами молнии. Но молния быстро теряет свое очарование, если ударит в ваш дом.
Вот почему очень высокие здания, от высотных жилых комплексов до коммерческих небоскребов, часто имеют громоотводы для защиты от повреждений молнией и предотвращения потенциальных пожаров, вызванных молнией. Но нужен ли вам громоотвод для защиты вашего дома?
Как работают громоотводы
Tonsound — stock.adobe.com
Вы можете подумать, что только очень высокие здания могут быть повреждены молнией, и во многих случаях вы будете правы. Чем выше здание, тем выше риск удара молнии.
Но не только высота здания делает его уязвимым; его материалы также могут увеличить риск. Уязвимы не только деревянные конструкции, но и самые прочные строительные материалы, включая бетон, кирпичную кладку и сталь. Молния может легко повредить и даже разрушить строительные материалы, а сильные электрические токи могут вызвать пожар внутри или даже боковые вспышки.
Боковые вспышки, например, представляют собой небольшие взрывы сильно сжатого, перегретого воздуха, которые происходят внутри укромных уголков материалов конструкции. Эти крошечные взрывы происходят из-за огромных электрических токов, которые производит каждый разряд молнии. Боковые вспышки могут вызвать возгорание или выстрелить осколками на высокой скорости, что приведет к травмам и другим повреждениям.
Молниеотводы работают, притягивая молнию, отводя ее от других более уязвимых и опасных поверхностей и безопасно проводя ток вниз по стене здания и в землю. Молниеотводы, установленные в самой высокой точке конструкции, электрически связаны с землей через проводники и электроды, которые позволяют электричеству проходить через здание или вокруг него и безопасно рассеиваться.
Громоотводы, чаще всего напоминающие декоративные наконечники, бывают разных форм, в зависимости как от стиля дизайна здания, так и от конкретного риска удара молнии в здании. Молниеотводы могут быть сплошными стержнями, полыми стержнями, плоскими полосами или даже иметь форму щетины.
Хотя медь и медные сплавы являются наиболее распространенными материалами, используемыми в конструкции молниеотводов, можно использовать несколько различных проводящих металлов. Алюминий, например, также широко используется в молниеотводах.
Нужен ли вашему дому громоотвод?
В большинстве жилых домов нет громоотводов просто из-за редкого возникновения ударов молнии в небольшие конструкции. Но если вы живете в районе, где часты грозы, или если вы просто хотите немного дополнительной защиты и душевного спокойствия, то может быть хорошей идеей нанять профессионала для его установки.
Система молниезащиты жилого дома состоит из тех же материалов и монтируется так же, как и в большом здании. Тем не менее, в большом здании может быть несколько стержней и несколько проводников, идущих к земле.
В общем, такую задачу лучше оставить профессионалам, так как она включает в себя установку системы заземления. Стоимость установки системы молниезащиты зависит от нескольких факторов, в том числе:
Тип и количество необходимых стержней
Размер вашего дома
Высота и уклон вашей крыши
Каждый определяет, насколько простыми (или сложными) будут установка и заземление.
Однако в большинстве случаев вы можете рассчитывать на оплату от $400 в нижней части до более чем $2000 в верхней части, при этом $1500 является средним показателем по стране. В эту сумму входят материалы и работа. Однако во многих городах вам, вероятно, также потребуется разрешение для вашей системы, чтобы убедиться, что она соответствует местным правилам безопасности. В этом случае вы можете рассчитывать на добавление от 50 до 500 долларов США к стоимости вашего проекта.
Другие варианты
Если вы не уверены в том, стоит ли прыгать, есть вещи, которые вы можете сделать, чтобы защитить свой дом от ударов молнии, помимо установки молниеотводов или полной системы молниезащиты. Например, вы можете установить устройства защиты от перенапряжений для всего дома, чтобы защитить не только ваши приборы и электронику, но и электрическую систему вашего дома. Эти протекторы значительно снижают риск возникновения пожаров, связанных с молнией.
Вывод на вынос
Установка системы молниезащиты в вашем доме не совсем дешевая или простая задача. Но если вы живете в районе, подверженном ударам, или просто ищете дополнительный уровень защиты для своего дома и семьи, то установка громоотвода (или нескольких) может быть именно тем, что вы ищете.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
Как заменить люминесцентную лампочку за 9 минут
Скотт Дилан Вестерлунд • 6 июля 2022 г.
Что такое выключатель AFCI и как он работает?
Мэтт Марандола • 24 марта 2022 г.
Как нанять лучшего электрика для вашего проекта
Вы только что пережили очередную грозу в вашем районе, и, услышав громкий раскат грома неподалеку, вы задаетесь вопросом, следует ли вам установить громоотвод ( или несколько ) в вашем доме.
Это необходимо? И, если вы должны установить, насколько это ДЕЙСТВИТЕЛЬНО поможет?
В этой статье мы рассмотрим эту идею и предоставим вам знания, необходимые для принятия наилучшего решения по защите вашего дома с помощью одного или нескольких молниеотводов.
1. У вас есть что-то, что стоит защитить?
Удар молнии может быстро нагреть и повредить электропроводку и электронные устройства в вашем доме. Даже при наличии защиты от перенапряжения во всем доме прямой удар молнии обойдет любое устройство подавления перенапряжения, установленное по всему дому, и вызовет разрушительную ярость. Единственный способ остановить прямой удар молнии — это предотвратить его, прежде всего, и решить, необходимо ли это, зависит от того, какая электроника у вас есть в вашем доме.
Если у вас есть дорогая бытовая техника, комната, заполненная электронными устройствами, домашний офис, электромобиль или что-то, что в случае разрушения будет разрушительным; стоит подумать о громоотводе.
И когда вы размышляете о том, что у вас есть, помните, что речь идет не только о стоимости его замены, но также о хлопотах и потенциальной сентиментальной ценности, которую вы можете иметь для этого электронного устройства, которое вы не хотите, чтобы оно было уничтожено.
2. Вы находитесь в зоне удара молнии?
Есть два способа узнать, находитесь ли вы в опасной зоне. Во-первых, по количеству страховых случаев от удара молнии. Исходя из этого фактора, следующие штаты США наиболее подвержены ударам молнии в США ( в соответствии с
НУ Имущество несчастного случая 360 ).- Флорида
- Техас
- Грузия
Но, по данным State Farm, Грузия на самом деле занимает первое место по количеству исков о поражении молнией ( 3844 иска на 21 миллион долларов ). В любом случае, Грузия является лидером по претензиям. Но количество реальных ударов молнии приходится на несколько других штатов.
В своем отчете о молниях за 2018 год компания Vaisala указывает, что фактическое количество ударов молнии отличается от приведенного выше рейтинга заявлений.
Вот количество обращений по штатам. В то время как у Грузии есть большое количество претензий, она занимает 10-е место по общему количеству фактических забастовок.
- Техас : 2 483 805
- Флорида : 1 385 710
- Оклахома: 958 925
- Канзас: 928 760
- Небраска: 889 019
- Луизиана: 854 871
- Арканзас: 768 168
- Миссури: 711 222
- Нью-Мексико: 699 719
- Грузия : 693 776
Несмотря на то, что информация по забастовкам и претензиям различается, мы рекомендуем погрузиться в данные, карты и выяснить, как обстоят дела в вашем районе, когда дело доходит до ударов молнии Получите четкое представление о том, насколько ваш дом подвержен риску удара молнии забастовки перед принятием решения.
3. У вас есть природный громоотвод?
Возможно, вы этого не осознавали, но в вашем доме уже может быть громоотвод или несколько, если уж на то пошло.
