Грозоразрядник для антенны: Грозоразрядник для антенны

Содержание

Грозоразрядник для антенны

Стоит такое оборудование не так и много. Но если вы и решите сэкономить на его приобретении, то последствия обойдутся значительно дороже. В данной статье рассмотрим, зачем же нужен грозоразрядник для антенны, а также некоторые его особенности.

Зачем нужно такое устройство

Первое, зачем оно используется, это предотвращение повреждения различных радиоустройств статическим электричеством. Приемно-передающие аппараты соединяются между собой посредством коаксиальных кабелей.

Как нам всем известно, обычная антенна рассчитана на прием электромагнитных сигналов на высоких частотах. Потому она может одинаково хорошо улавливать как полезные сигналы, так и вредные. Как вы догадались, под вторым подразумевается разряд молнии.

Причем мощность такого сигнала может значительно превышать все установленные нормы для устройства. Потому не составит особого труда предположить, что трансивер в итоге выйдет из строя. И чем лучше и мощнее антенна, тем больший импульс в итоге придет к самому оборудованию.

 Вот чтобы не допустить возникновение подобных ситуаций, защите цепей от антенн следует уделять достойное внимание. С этими целями очень часто используют грозоразрядник для антенны.

Разновидности грозоразрядников

Различают всего два вида таких устройств.

  • Грозоразрядники на четверть вольта. В их основе лежит стержень, изготавливаемый из металла. Длина его достигает четверть волны. Такой разрядник заземлен практически все время. А размыкается только лишь на рабочую частоту.
  • Плазменные. Здесь основным элементом является колба с газом. Когда на ней возникает напряжение, которое превышает пороговое, газ, насыщаясь ионами, переходит в плазменное состояние. Заземление разрядника становится возможным благодаря тому, что напряжение в колбе все время стремится к нулю.

Грозоразрядник для антенны и его особенности

Стоит отметить, что установка такого устройства производится в разрыв кабеля. Затем конструкция заземляется. Предохранителем при этом выступает особая плавкая вставка.

Она является сменной, и при желании со временем может быть заменена.

Обратите внимание, что помимо оборудования, такое устройство защищает также и оператора от поражения током. Можно утверждать, что грозоразрядник должен устанавливаться в обязательном порядке. Особенно в тех местах, где не установлен молниеотвод.  Помимо того, особая необходимость в заземлении существует для одиноко стоящих мачт.

Чтобы правильно подобрать такое устройство, необходимо учитывать ряд факторов, среди которых можно выделить такие: способ заземления, мощность в кабеле, тип используемого разъема и показатели максимального напряжения в линии.

Главное, что стоит уяснить, хоть молния уже и стала для нас обыденным явлением, это вовсе не умаляет ее опасности. С последствиями ее воздействия необходимо считаться. Ведь, бросая вызов природе, шансы на поражение у человека остаются довольно большими.

Грозозащита для антенны телевизора и спутниковой связи

По своей сути обычная молния – это электрическая искра огромной мощности, проскакивающая между землей и облаками по причине скопления на них большого положительного потенциала.

Мгновенный разряд природного электричества, как правило, происходит по наикратчайшему пути, то есть молния разряжается на самый близкий к облакам объект, обычно это антенна.

Наибольшей способностью «притягивать» на себя электрический разряд обладают металлические конструкции (коммуникационные антенны – в том числе). Поэтому им нужна грозозащита в первую очередь.

Общая схема защиты

При мощном грозовом разряде молния вполне может угодить в размещённое на возвышенной точке здания антенное сооружение. Из-за большой величины протекающих в этот момент токов отдельные элементы приёмных конструкций с большой вероятностью будут повреждены.

Именно поэтому грозозащита для спутниковой антенны, в частности, играет очень важную роль в системе обслуживания и эксплуатации коммуникационного оборудования.

Устройство специального приспособления, предназначенного для защиты антенн от молнии, достаточно просто и рассчитано на то, чтобы направить электрический разряд по более короткому и «удобному» для него пути.

В качестве наиболее подходящего для этих целей сооружения эффективнее всего использовать конструкцию грозозащиты, устанавливаемую рядом с антенной и состоящую из следующих частей:

  • мачты с так называемым «молниеприёмником»;
  • токоотвода, выполненного в виде толстого стального провода;
  • типового заземлителя.

Самая надёжная и простая в исполнении молниезащита антенн – это заострённый сверху металлический штырь, смонтированный на вершине заранее оборудованной мачты. Конечная точка такой удлинённой конструкции должна располагаться на 1,5 метра выше самой антенны.

При ударе молнии в районе их совместного размещения молниеприёмник примет на себя электрический разряд от грозы и по токоотводу направит его в заземлитель.

В тех случаях, когда поблизости от приёмников коммуникационного сигнала расположены высотные здания или сооружения с мачтами молниеотводов – необходимости в их специальной грозозащите, как правило, не возникает.

Надо отметить, что при закреплении антенны на отдельной металлической мачте корпус последней надёжно заземляется.

Защита антенно-мачтовых конструкций

Согласно требованиям инструкции по проектированию молниеотводов (ВСН 1-93) грозозащита антенно-мачтовых конструкций от прямого попадания в них разряда реализуется путем надёжного заземления следующих их составляющих:

  • опор, поддерживающих антенну;
  • самих антенных конструкций;
  • соединяющих их фидерных линий.

В качестве заземляющих элементов при организации грозозащиты предпочтительнее использовать так называемые «естественные» заземлители (расположенные в земле металлические и железобетонные предметы и тому подобное).

В ситуации, когда доступ к естественным заземлителям по каким-либо причинам ограничен – следует воспользоваться специально оборудованными системами заземления. При их обустройстве каждый отвод отдельного молниеприёмника грозозащиты должен присоединяться к специально организованному для него заземляющему устройству (ЗУ).

Молниезащита на даче

В частных загородных строениях обустройство мачты с молниеприёмником рядом с антенной не всегда экономически целесообразно, поскольку в этих условиях может применяться более простой и дешёвый вариант грозозащиты.

Он предполагает подключение отдельных элементов антенной конструкции (или используемой при её креплении мачты) к уже имеющемуся неподалёку от строения заземляющему контуру.

Заземление антенн в загородных местностях востребовано ещё и по той причине, что оно обеспечивает надёжную защищённость от молнии установленного в доме телевизора.

При необходимости грозозащиты приёмного устройства в таком доме (на даче, в частности) следует предусмотреть несколько вариантов установки. Рассмотрим каждый из них более подробно.

Прежде всего, рассмотрим ситуацию, когда металлическая кровля дачного домика надёжно заземлена.

В этом случае заземление антенны обеспечивается путём создания надёжного соединения опорной части её токопроводящей мачты с покрытием крыши.

В случае если кровля изготовлена из непроводящего ток покрытия и поэтому не заземлена – громозащита обеспечивается преднамеренным соединением металлической мачты антенны с ЗУ.

Для этого по наружной стене дома делается специальный спуск в виде стального провода диаметром не менее 5 миллиметров или ленты предусмотренного требованиями ПУЭ сечения. С его помощью опора мачты соединяется с размещённым в грунте заземлителем.

Отдельно рассмотрим вариант, когда в качестве антенного приёмника сигнала используется типовой петлевой вибратор. Согласно схеме включения этот элемент средней точкой соединяется с металлической стрелой, которая в свою очередь надёжно фиксируется на токопроводящей мачте грозозащиты.

В этом случае последняя также требует отдельного заземления (если крыша изготовлена из неэлектропроводного материала, например).

Заземлению расположенной на даче антенной конструкции подлежат и другие её металлические части, входящие в состав приёмного вибратора.

И, наконец, если мачта антенны изготовлена из дерева и закреплена в земле рядом с домом – от её металлических частей делается спуск к заземлителю. Грозозащита будет такая, как описано во втором случае.

Защита спутниковых антенн

Необходимость грозозащиты спутниковой тарелки от прямого попадания в неё молнии объясняется возможным воздействием на приёмную аппаратуру сильных электромагнитных полей, вызывающих значительные перенапряжения.

В отсутствии специальной грозозащиты при ударе молнии могут быть повреждены не только цепи входного и усилительного модулей спутниковых антенн, но также и блок питания устройства.

В качестве крайне неприятного для пользователя последствия сильной грозы не исключён и вариант повреждения самого приёмника (ресивера). Всё сказанное справедливо и для спутниковых систем типа «Триколор».

С целью грозозащиты входных цепей и самого приёмника от удара молнии в разрыв кабеля между антенной и ресивером включается специальный предохранитель. При срабатывании установленного в отвод от тарелки предохранительного элемента он разрушается и больше не используется.

Стоит отметить, что установленная на крыше или стене дома тарелка должна к тому же надёжно заземляться, что обеспечивает дополнительную грозозащиту, оберегая от поражения молнией.

Televes 4947 - грозоразрядник для антенн

Грозоразрядник для защиты от электрических разрядов в коаксиальных линиях с импедансом 75 Ом. Используется в коаксиальных сетях распределения ВЧ сигналов диапазона частот от 0 до 3 ГГц. Устанавливается с помощью “F” коннекторов путем последовательного соединения грозоразрядника в разрыв коаксиальной линии. Прерывает распространение по коаксильной линии напряжения статических разрядов, возникающих от гроз и ударов молний, и тем самым защищает установленное в коаксиальных сетях дорогостоящее электронное оборудование, такое, как эфирные и спутниковые усилители, трансмодуляторы, мультисвичи и т.

д.. Срабатывает при номинальном токе 10А, с чувствительностью от уровней 90 В абсолютного значения напряжения разряда, с максимальным током разряда 10000А и пиковой мощностью 200Вт.

Грозоразрядник рекомендуется устанавливать в защитный кожух наружного использования для установки на мачту (арт. 4163).

Технические характеристики Televes 4947

Частотный диапазон МГц 0-3000
Вносимые потери дБ 0,1
Напряжение разряда Vde 90
Максимальная пиковая мощность Вт 200
Максимальный ток разрядки кА 10
Номинальный ток А 10
Коннекторы Тип "F"
Импеданс Ом 75
Диапазон рабочих температур ºC -40 . .. 80
Размеры мм 72 x 41 x 21
Вес гр 75

Каталог Televes 2020

Грозоразрядник GR-LN | Предотвращение разрушения антенн

Универсальный грозоразрядник GR-LN

Каждая антенна, как правило, требует заземления. Особенно это касается отдельно стоящих возвышающихся мачт. Наибольшие разрушения несет прямое попадание молнии. Хотя проводник заземления пропускает большую часть тока в грунт, происходят пробои за счет наведенного высокого напряжения. Составляющие тока молнии распределяются по соединительным подводам антенны и электросхемы прибора. Но прямое попадание молнии - редкое событие, гораздо чаще случаются косвенные воздействия. Электронные устройства подвержены вредному влиянию молний на удалении до 1 км от места их появления. Удар молнии в непосредственной близости порождает мощный электромагнитный импульс. Этот импульс воздействует непосредственно на электронное устройство, вызывая наводки, а с ними и перегрузки по напряжению. В этих случаях незаменимы коаксиальные грозоразрядники. Коаксиальный грозоразрядник состоит из коаксиального сегмента с разрядным промежутком между внутренним проводником и патроном разрядника, который непосредственно заземляется через мачту на землю. Разрядный промежуток представляет собой таблетку с электродами в оболочке из керамики или стекла, заполненной аргоном или неоном. При перенапряжении разрядник поджигается и его сопротивление резко падает. После поджига на разряднике устанавливается так называемое напряжение дугового разряда величиной около 10 В.

Технические характеристики Грозоразрядник GR-LN
Рабочий диапазон частот, МГц 0-3000
Предельная мощность, Вт 400
Сопротивление, Ом 50
Вносимые потери, дБ 0,1
Разъем питания N-female
Напряжение пробоя (DC,100B/c), В 90
Напряжение пробоя при импульсе(1кВ/мкс), В 700
Напряжение в состоянии пробоя, В макс. 52
Ток разряда (50Гц,1с, 5 раз), А 5
Ток разряда при импульсе (8/20мкс,5 раз), кА 5
Ресурс (импульсов 10/1000мкс, 100А), раз 300
Размеры, мм 57x45x30

Посмотреть цены…

«Антенные коммуникации»

Грозоразрядники

Компания “Анти-Молния” предлагает грозоразрядники для антенн в Москве и Московской области.

Заказать установку грозоразрядника Вы можете через обратный звонок или по указанному телефону.



Зачем нужны грозоразрядники для антенны

В первую очередь, грозоразрядники предназначены для защиты антенн от статического электричества.

Антенна принимает любые высокочастотные электромагнитные сигналы, как “полезные”, так и “вредные”. К вредным сигналам как раз и относится грозовой разряд.

Чем же может разряд молнии навредить антенне? Дело в том , что он представляет из себя сигнал такой мощной, которая превышает все нормы, и соответственно, выводит приёмное оборудование из строя. Грозоразядник , в такой ситуации, защитит оборудование от повреждения.

Помимо этого, грозоразрядник может защитить от поражения током людей и животных, поэтому его установка является важной мерой безопасности. Особенно важно устанавливать грозоразрядники на зданиях без молниезащиты.

Установка грозоразрядника производится в соединение между кабелем и входом приёмное устройство с обязательным заземлением. Предохранителем в грозаряднике является плавка вставка, которую при необходимости можно без проблем заменить

Виды грозоразрядников

Четверть-волновой грозоразрядник - Представлят из себя металлический стержень длинной в четверть волны, который размыкается исключительно на рабочую частоту, а всё остальное время заземлён.

Плазменный грозоразрядник – В основе такого устройства лежит колба, наполненная газом. Когда на неё подаётся превыщающее порог напряжение, газ переходит в плазменное состояние, в следствии чего напряжение в разряднике стремится к нулю и он заземляется.

Чтобы правильно выбрать грозоразрядник, необходимо отталкиваться от ряда показателей, таких как: мощность в кабеле, способ заземления, тип разъёма, напряжение в линии и так далее.

Если вы не обладаете специальными техническими знаниями, не стоит самостоятельно браться за выбор, и тем более, установку грозораздяника. Доверьте это профессиональным мастерам нашей компании, и они сделают всю работу за Вас.

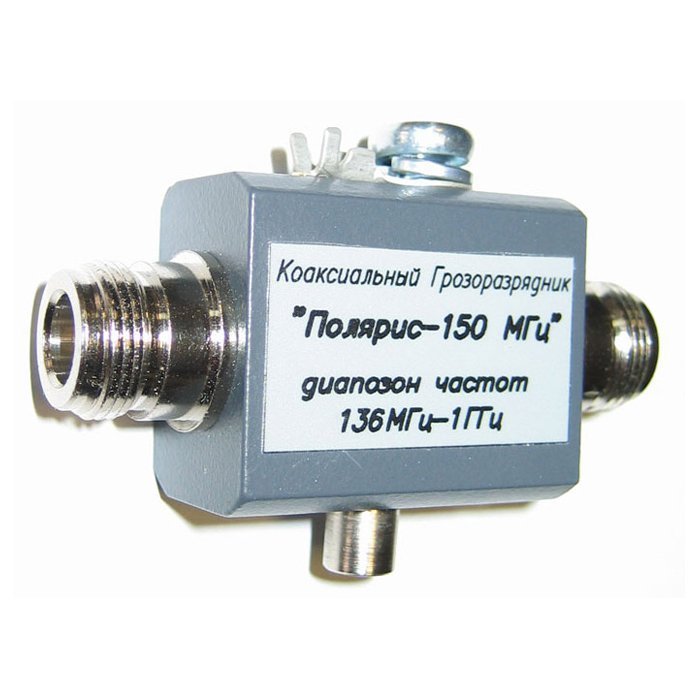

Грозоразрядник Полярис-150 - ООО "Ратеос"

Любые антенны служат для приёма высокочастотного электромагнитного сигнала, поэтому они одинаково хорошо принимают как полезный сигнал, так и мощные электромагнитные импульсы, вызванные, например, близким разрядом молнии. Кроме этого, в "приеме" грозовых разрядов участвует также коаксиальный ВЧ кабель между антенной и оборудованием, так что если даже антенна заземлена, на антенном разъеме приемника или передатчика при грозовом разряде может появится импульс. Амплитуда и мощность такого импульса может на порядки превышать допустимые для нормальной работы приемо-передающего оборудования уровни, что может вывести из строя входные или выходные цепи оборудования.

Для защиты приемо-передающего оборудования от грозовых разрядов и других мощных источников помех служат грозоразрядники.

Грозоразрядник включается в "разрыв" коаксиального кабеля между антенной и электронным оборудованием. В нормальном состоянии он практически не влияет на работу (вносимое затухание не более 0,2 dB). При появлении же опасного перенапряжения происходит пробой разрядника и кратковременное замыкание центральной жилы на "землю" - тем самым опасный импульс "гасится" и не приводит к выходу из строя электронного оборудования. После уменьшения тока через разрядник он переходит в непроводящее (нормальное) состояние.

Грозоразрядник Полярис-150 можно использовать с любой из антенн диапазона 433 МГц и с любым из радиомодемов семейства "Спектр".

При заказе следует помнить, что грозоразрядник оборудован разъемами N-типа (female) - это нужно учитывать при выборе антенных удлинителей (фидеров) от антенны до грозоразрядника и от грозоразрядника до радиомодема.

Например, при заказе грозорязрядника для работы с антенной Полярис 433-6 (эта антенна имеет разъем N-типа-F) и радиомодемом "Спектр 433" (у него разъем SMA-F) потребуются два удлинителя:

  • - от антенны до грозоразрядника удлинитель с разъемами N-типа-M - N-типа-M
  • - от грозоразрядника до радиомодема удлинитель с разъемами N-типа-M - SMA-M

Вы можете также просто указать при заказе, с какой антенной планируете использовать грозоразрядник и какой длины нужны кабели от антенны и до радиомодема - мы сами подберем правильную комплектацию с нужными разъемами.

Грозоразрядники следует устанавливать непосредственно на вводе фидера (коаксиального кабеля) в шкаф или контейнер с оборудованием, чтобы импульсы перенапряжения не попадали внутрь и не наводили помехи на другие цепи. Устанавливать грозоразрядник возле антенны неправильно - в этом случае он не будет защищать от разрядов, наведенных на коаксиальный кабель, идущий к приемо-передающему оборудованию.

С точки зрения прохождения сигнала грозоразрядник симметричен - нет разницы, к какому именно разъему подключать антенну, а к какому - приемопередатчик.

Эффективная защита возможна лишь при наличии надежного заземления в здании. Для присоединение грозоразрядника к системе заземления и уравнивания потенциалов на корпусе грозоразрядника предусмотрен специальный заземляющий винт. Заземляющий проводник при этом должен быть максимально прямым и коротким и иметь сечение не менее 4 кв. мм.

Для дополнительной защиты оборудования рекомендуется размещать антенну в зоне защиты молниеприёмника, а металлическое основание антенны надёжно присоединять к системе внешней молниезащиты и заземлять.

Грозозащита для антенн

Во время сильных гроз наблюдаются случаи прямого попадания молнии в антенну. При несоблюдении мер защиты такие случаи опасны для жизни людей, находящихся вблизи антенны.

Опасны также статические заряды, которые могут накапливаться на изолированной, находящейся на открытом воздухе антенне во   время грозы, при сильном сухом ветре и снегопаде.

Кроме того, з грозу нельзя прикасаться не только к антенне, но и к электрически соединенным с нею металлическим предметам. Чтобы избежать опасных разрядов, антенны оборудуются специальной грозозащитой.

Во время перерыва в работе приемника, а также при приближении грозы, антенну необходимо заземлять: грозовой переключатель перевести в положение, соответствующее заземлению антенны, а антенный штекер вынуть из гнезда антенны, если она заземлена отрезком двухжильного провода.

В каких случаях нужна грозозащита? Она нужна главным образом в условиях сельской местности, особенно если антенны подвешены высоко.

Нет необходимости в грозозащите невысоких антенн (2—3 м) и антенн, находящихся в условиях города при наличии вблизи различных инженерных сооружений, оборудованных грозозащитой.

Как устраивается грозозащита

Наша промышленность выпускает специальный грозовой переключатель, конструкция которого приведена на рис. 1.

Этот переключатель устанавливается на оконной раме или на стене вблизи ввода антенны; при этом провода от антенны и заземления подводятся кратчайшим путем (см. рис. 2). Антенное гнездо приемника соединяется с медной пружинящей скобой 1 (рис. 1).

Рис. 1. Грозозащитный переключатель.

Ввод от антенны подключается к зажиму 2 у основания ножа рубильника. Провод от заземления и провод, ведущий к гнезду заземления приемника, присоединяются к скобе 3.

При использовании в качестве фидера или снижения симметричного кабеля следует установить два грозовых переключателя, по одному на каждый провод кабеля.

Рис. 2. Крепление грозозащитного переключателя.

Устройство грозозащиты упрощается при применении многоэлементных и шлейф-антенн для телевидения и УКВ, особенно если они установлены на металлических мачтах.

Рис. 3, 4. Антенна для ТВ и подключение заземления.

В этом случае средние точки вибраторов и экраны кабелей спаиваются, как это показано на рис. 3, и соединяются с металлической мачтой, которую необходимо надежно заземлить.

Если используется деревянная мачта, заземление осуществляется с помощью специального провода, проложенного,вдоль мачты. В месте ввода в здание оболочку кабеля следует дополнительно заземлить с помощью медного провода.

Заземление телевизионной антенны может быть осуществлено и иначе (рис. 4). К концу кабеля снижения (у самого штекера), к жиле и к металлической оплетке припаивается отрезок двухжильного провода длиной около 2 м (можно использовать провод в хлорвиниловой изоляции или осветительный шнур).

Один его проводник соединяется с центральной жилой кабеля, другой — с оплеткой. После того как проводники припаяны, следует соединять их в различных местах, начиная с конца, и следить при этом за изображением на экране телевизора, подбирая такое место, в котором замыкание проводов не сказывается на качестве изображения. В этом месте жилы провода надо очистить от изоляции, спаять и место спайки хорошо заземлить.

Заземление приемника (телевизора) может быть осуществлено соединением его с трубами водопровода или центрального отопления. Использовать в качестве «земли» газовые трубы не следует.

Соединение заземляющего провода, в качестве которого рекомендуется использовать медный или стальной провод диаметром 3—6 мм, с трубами лучше всего производить, как это показано на рис. 5.

Рис. 5. Соединение заземляющего провода.

В тех случаях, когда присоединить заземление к водопроводным или отопительным трубам невозможно, применяется специальный заземлитель. Для этой цели железную трубу диаметром до 5 см и длиной до 3 м забивают в землю. Вместо трубы можно использовать железный стержень, фасонную сталь любого размера, железное ведро и т. п.

Рис. 6, 7. Простейший самодельный грозоразрядник.

Для надежности контакта под скобу кладется свинцовая прокладка.

Перед погружением заземлителей в грунт поверхность их следует очистить от ржавчины, краски и других изолирующих веществ. Верхний конец заземлителя должен быть ниже поверхности земли на 0,5—1 м (рис. 6). Присоединение провода к заземлителю осуществляется сваркой или пайкой.

При устройстве заземления в очень сухих, песчаных и каменистых грунтах при низком уровне грунтовых вод рекомендуется для повышения проводимости заземления окружать его размельченным древесным углем, коксом или другими веществами, впитывающими влагу. Такую обработку необходимо возобновлять не реже 1 раза в год.

Вместо угля обработку грунта можно производить поваренной солью, но соли требуется большее количество (30—40 кг на один заземлитель), а возобновлять обработку нужно каждые 2 года.

При отсутствии специального переключателя для защиты от грозовых разрядов и электростатических зарядов, возникающих на антенне, можно использовать простейший грозоразрядник, например две металлические гребенки или два острия, расположенные напротив друг друга с зазором 0,5 мм (рис. 7).

Можно применить также газовые разрядники, предназначенные для защиты телефонных и телеграфных линий, и неоновые лампочки. Зажигания последних будут указывать на электризацию антенны, а в летнее время предупреждать о быстром приближении грозы.

Источник: Бурлянд В.А., Жеребцов И.П. Хрестоматия радиолюбителя. 1963 г.

Молниезащита для антенн - KB9VBR Antennas

Первоначально я написал эту статью в марте 2012 года, но за последний год эта тема была одной из самых популярных сообщений в блогах на моем сайте. Молниезащита - важная тема, поэтому я повторно просмотрел информацию, обновил ее и снова представил в верхней части своего блога.

Когда вы посмотрите на мои медные антенны J-Pole, вы можете предположить, что они более восприимчивы к ударам молнии, чем вертикальные антенны в стекловолоконном корпусе.Но на самом деле они не более и не менее опасны, чем любая другая антенна. Недавняя суровая погода и торнадо убедили вас в том, что ваша антенная система должна быть защищена от ударов молнии.

Молния - продукт развития грозы. По мере развития грозы кристаллы льда внутри растущего грозового облака становятся электрически заряженными. Когда статический заряд становится настолько большим, что изолирующий воздух вокруг кристаллов не может его удержать; заряд высвобождается в виде молнии.Молния будет искать путь наименьшего сопротивления и ударяет по ближайшему заземленному объекту. [pq] Любая антенна может действовать как гигантский громоотвод. [/ pq]

Не все районы страны одинаково уязвимы для молний. Некоторые регионы более подвержены грозам, чем другие, поэтому защита от молний может быть такой же проблемой управления рисками, как и проблемой безопасности. Живя на западе, вы можете не так беспокоиться о молнии, как скажем кто-то во Флориде. Но молния может произойти где угодно, поэтому рекомендуется делать ошибки из соображений безопасности.

Молниезащита для любительских радиоантенн

Для защиты себя, дома и своего радиооборудования вам необходимо установить в вашу антенную систему некоторые базовые молниезащиты. Большинство систем молниезащиты служат двум целям: направлять электрическую энергию молнии на подходящую землю и не допускать попадания энергии молнии в ваш дом.

Направлять электрическую энергию молнии на подходящую землю

Заземление вышки и антенной системы - это первый шаг к защите от молний.Все антенны на одной вышке или мачте должны подключаться к общей точке заземления. Если у вас есть несколько башен или мачт, каждая из них может иметь собственную систему заземления. Самый простой - заземлить антенны и мачту, чтобы удар молнии попал в землю и далеко от вашего дома. Антенны должны быть заземлены на башне, а башня должна быть прикреплена к восьмифутовому заземляющему стержню, закопанному в основании башни. Сплошной электрический провод 10 калибра достаточно тяжелый для большинства антенных систем.

Не допускайте попадания энергии молнии в ваш дом

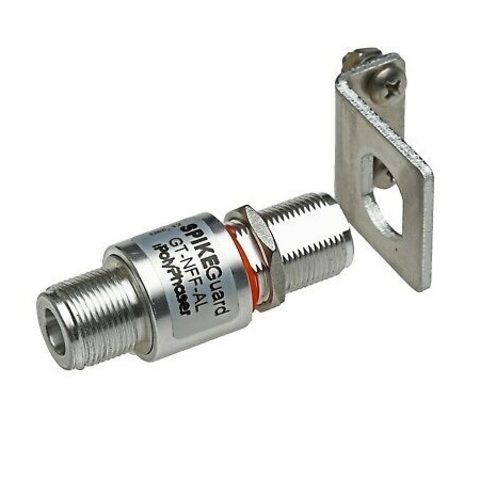

Грозовой разрядник полифазерный

Поскольку молния также будет следовать за коаксиальным кабелем в ваши радиостанции, вам также необходимо изолировать коаксиальный кабель от антенны. Грозовые разрядники - это небольшие устройства, которые подключаются к вашей коаксиальной линии питания. Подобно предохранителю, они предназначены для разрыва соединения при внезапном всплеске энергии. На рынке представлено множество марок разрядников. Один из них, Polyphaser, производит грозовые разрядники, которые могут выполнять именно эту работу.Вместо разрядника также помогает физическое отключение оборудования от питающей линии во время грозы. Энергия молнии будет следовать за линией питания, но в сочетании с правильной системой заземления ущерб будет минимальным.

В ARRL есть большая серия статей по молниезащите для любительских радиостанций. Я рекомендую вам прочитать эту информацию и следовать их рекомендациям. Также проконсультируйтесь со страховой компанией вашего домовладельца об уровнях защиты и ограничениях на поражение от молнии.Некоторые компании не покрывают автоматически ущерб от молнии или не имеют определенных ограничений на покрытие.

Наконец, если вам необходимо работать во время грозы, я рекомендую использовать защищенную антенну, возможно, на чердаке или внутри вашего дома. Ваш дом будет действовать как клетка Фарадея и обеспечивать естественную защиту от молнии, позволяя вам работать, не опасаясь удара молнии в антенну.

Молниезащита для теле- и радиоантенн

Если вы используете внешнюю телевизионную или радиоантенну, вам следует принять меры для защиты вашего телевизора и дома от повреждения молнией.

Я не претендую на звание эксперта в этой области, однако я приложил все усилия, чтобы найти статьи в Интернете, написанные несколькими людьми, и я последовал их совету с очень хорошими результатами. Внизу страницы вы найдете ссылки на несколько "экспертных" сайтов по этой теме.

Защита телевизионной антенны, расположенной на крыше, должна быть в трех точках:

1) Заземление на антенне Антенна, мачта и подводящие провода (а также контрольные провода для поворотного устройства или аналогичного оборудования) должны иметь заземление, проложенное по кратчайшему пути, без резких изгибов или изгибов к заземляющему стержню. который подключен к основному заземлению домашней электросети.

2) У входа в дом Коаксиальный кабель антенны должен входить в дом как можно ближе к тому месту, где проходят провода телефона или кабельного телевидения (обычно очень близко к электрическому входу). Это называется единой точкой входа. Все провода данных и управления должны быть заземлены в этой точке с помощью как можно более короткого прямого проводника к заземляющим стержням системы.

3) На телевидении На всех телевизорах, подключенных к антенне, следует использовать высококачественное устройство защиты от перенапряжения, которое защищает как источник питания, так и антенные провода.

Антенна и мачта должны быть правильно подсоединены (приклеены) как минимум к одному 8-футовому заземляющему стержню, который расположен как можно ближе (предпочтительно в пределах дюйма) к мачте. Если мачта не касается земли (как в антенне, установленной на крыше), то заземляющий провод должен проходить по возможности прямо до заземляющего стержня. Коаксиальный провод также должен проходить прямо вниз от антенны к заземляющему стержню, где коаксиальный экран подсоединяется (посредством заземляющего блока или другим способом) к основному заземляющему проводу.

Очень важно, чтобы коаксиальный кабель (или провода управления) проходил прямо вниз как можно ближе к земле и заземлению экрана перед тем, как проложить их в дом. Вы должны сделать это, даже если это означает, что вам придется протянуть провод далеко назад до комнаты на втором или третьем этаже, где расположен телевизор. Также рекомендуется заземлять экран коаксиального кабеля в верхней части антенной мачты, но очень важно сделать это у основания.

Возможно, вам удастся использовать мачту в качестве заземляющего проводника, особенно если это цельный кусок металла.Однако, если вы используете какую-то «выдвижную мачту», вам, вероятно, следует соединить части вместе, пропустив заземляющий провод №4 от верха мачты до стержня заземления. То, что вы пытаетесь достичь, - это подать молнии очень хороший путь непосредственно к земле, который не проходит через вашу проводку. В любом случае соединение между антенной мачтой и заземляющим стержнем должно быть прочным и долговечным.

В доме
После того, как коаксиальный кабель и провод управления (если есть) заземлены на основании антенны, их следует проложить в доме в том же месте, где проходят телефонные провода.В этом месте снаружи дома коаксиальный экран следует снова заземлить так же, как в основании антенной мачты, или подключить к грозовому разряднику. Тем не менее, заземление точки входа должно быть подключено как можно напрямую к заземляющему проводу, ведущему к основному заземляющему стержню (ам) для электрического обслуживания. Если вы посмотрите, вы, вероятно, увидите, что телефонные и кабельные линии подключены к системному заземлению, как описано, с помощью заземляющего блока и зажима заземления с разрезным болтом на проводе заземления системы.Возможно, вы даже сможете использовать существующее оборудование для подключения. Здесь также можно разместить устройство защиты поворотного устройства / линии управления, чтобы защитить коаксиальный провод или провода управления поворотным устройством.

У телевидения
На телевизоре Вы должны использовать высококачественный сетевой фильтр, предназначенный для защиты не только источника питания, но и коаксиального провода. Сетевой фильтр должен быть подключен к заземленной розетке или подключен к основному системному заземлению с помощью заземляющего адаптера, чтобы он функционировал. Примечание. Не подключайте сетевой фильтр к розетке, защищенной GFCI, которая находится в незаземленной двухпроводной системе, иначе она не будет работать! Качественные сетевые фильтры оцениваются в джоулях (чем больше, тем лучше), и на подключенное оборудование предоставляется гарантия.

Советы:

Используйте электропроводящую смазку (например, идеальную марку noalox или аналогичную) на всех клеевых соединениях, особенно если будет соединяться алюминий или какие-либо разнородные металлы.

Заземляющие провода должны быть как можно короче и прямыми.Чем они больше, тем лучше они будут работать, но еще большее значение имеет то, чтобы они были короткими.

Используйте заземляющие стержни, подходящие для ваших местных почвенных условий. Если у вас почва с высокой проводимостью, то, вероятно, будет достаточно одного 8-дюймового заземляющего стержня, но если у вас сухая песчаная почва, вам может понадобиться больше одного. Все, что местные нормы требуют для заземления домашней электросистемы, должно подойти. Спросите у местного поставщика электрооборудования, где вы покупаете заземляющий стержень.

Всегда подключайте заземляющий стержень антенны к основному системному заземлению, используя как минимум медный провод №6.Положиться на землю для их соединения не получится. Вам нужно одноточечное заземление, даже если у вас несколько заземляющих стержней. Несоблюдение этого правила обычно приводит к возникновению контура заземления, который изводит вас шумом, снегом, гулом и всевозможными загадочными электрическими проблемами.

Используйте заземляющие стержни, не пытайтесь заземлить вашу систему на водопровод или газ.

Не прокладывайте заземляющие провода в доме, подвале или подвале или через них. Держите все элементы заземления, провода, стержни, переборки и другие соединения снаружи.

Установите заземляющий стержень как можно ближе к основанию антенной мачты, но вы хотите, чтобы он находился в почве, которая будет влажной как можно чаще, поэтому не размещайте ее там, где она будет слишком защищена свесом дома. .

Я установил телевизионную антенну в своем собственном доме около года назад, используя эти методы, и до сих пор у нас не было никаких проблем, несмотря на то, что мы живем на самой вершине самого высокого холма вокруг. Мы живем в среднем Теннесси, и грозы здесь обычное дело, но я полностью доверяю этой системе после того, как прожил с ней год.

Пользовательский поиск в Google по выбранным веб-ресурсам, связанным с антеннами и молниями

Ссылки на ресурсы по этой теме

  • Различные статьи об антеннах и телекоммуникационном оборудовании
  • Современная молниезащита для радиооборудования: входные порты RF
  • Современная молниезащита для радиооборудования: линии электропередачи переменного тока Современная молниезащита для радиооборудования: линии управления
  • Современные методы заземления своими руками
  • Заземление переборки средств связи
  • Строительные материалы для заземления
  • Заземляющие экраны коаксиальных кабелей: зачем, где и как
  • Объяснение того, как работает система молниезащиты от продавца громоотводов и запчастей
  • Основы защиты от переходных процессов и перенапряжения для коаксиальных линий
  • Подключение к Интернету NEC
  • Решатели проблем для проводов-муравьев
  • Артикулы антенной системы
  • ссылки на артикулы антенн
  • Поиск антенной веб-станции
  • Конструкция антенны Яги

  • СВЕТИЛЬНИК | антенны и аксессуары

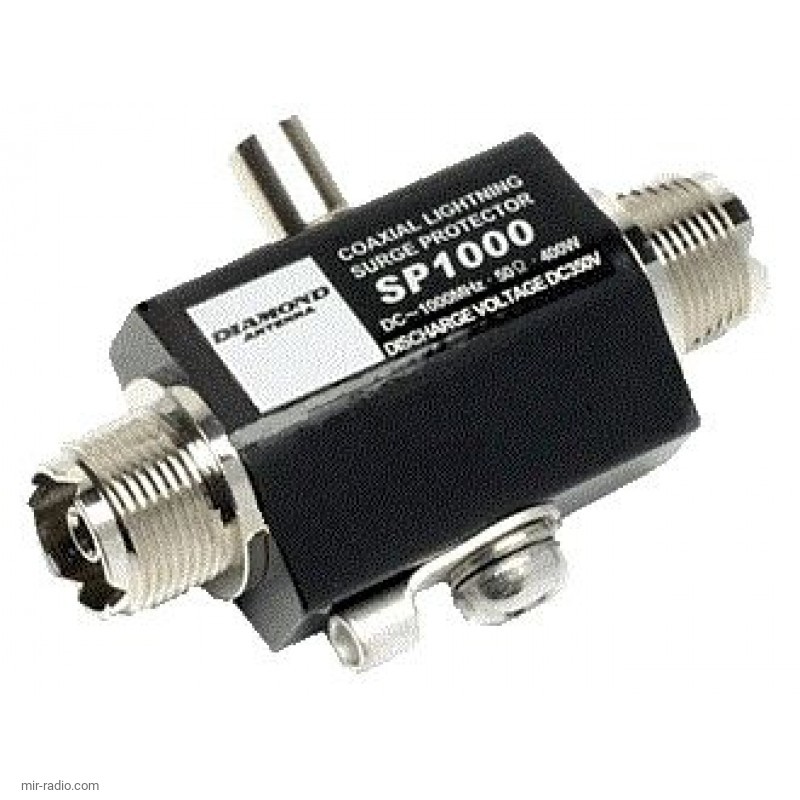

    Газовый грозозащитный разрядник устанавливается на антенный провод, защищает приемопередатчик от воздействия молнии. Применяемый предохранитель - многоразовый. Выдерживает до 10 разрядов тока 10 кА или до 15 кА. Во время периодических проверок установки антенны отсоедините антенный кабель от антенны, а другой конец подсоедините к тестеру изоляции. Подача напряжения на землю должна начаться> 230 В

    УСТАНОВКА

    Конец грозового разрядника снабжен зажимом для подключения заземляющего кабеля. Требуется медный провод 4мм стандартного желто-зеленого цвета. Проволока должна быть затянута с помощью клещей для обжима электрических проводов, предназначенных для этой цели.Другой конец кабеля должен быть подключен к существующей молниеприемной установке с сопротивлением относительно земли ниже 5 Ом. Измерение - это мера изоляции.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РФ

    • КСВ 1,0 - 1,5 макс
    • Потери 0,1 - 0,52 дБ
    • Частота 0-7,8 ГГц
    • ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      • Искровое напряжение постоянного тока при 100 В / с: - 230 В +/- 20%
      • Импульсное искровое напряжение при 100 В мкс: импульсное искровое напряжение при 1 кВ / мкс: Сопротивление изоляции ГОм:> 1
      • Импульсный ток разряда (8/20 мкс): 10 раз - 10 кА, 1 раз - 15 кА
      • Ток разряда переменного тока (50 Гц, 1 с, 10 раз): 10 А,
      • Емкость PF (1 МГц): ≤1. Для цифровых сигналов необходим сердечник с низкой емкостью. Он не размывает форму цифровых импульсов и паразитных отражений.
    • Правильная установка антенны с системой молниезащиты - один из ключевых элементов строящихся базовых станций и помещений заказчика.
      1. ящик с электронными приборами.
      2. Крепежные ремни стабилизируют кабель, проложенный снизу, чтобы предотвратить попадание воды в кабель.
      3. Молниезащитный разрядник защищает антенный тракт и электронные устройства от молнии.
      4. Молниеотвод правильно заземлен на мачту.
      5. Антенные разъемы, жила кабеля и изоляционная лента защищены от влаги и пыли.
      6. Мачта снабжена громоотводом и надежно соединена с заземлением громоотвода.

    Молниезащита | Сеть вещей

    При использовании внешней антенны рассмотрите возможность установки устройств защиты от перенапряжения на антенну и / или кабели Ethernet.Даже электрическое поле ближайшего удара молнии может разрушить все подключенное оборудование (в том числе внутри здания).

    Citel

    WiMood

    Huber + Suhner

    Алиэкспресс

    Rakwireless

    Рекомендуемое оборудование

    • Грозовой разрядник для антенн LoRa, LTE и Wi-Fi: это устройство защиты от перенапряжения для защиты трансиверов от перенапряжения и импульсных токов, вызываемых разрядами молний.RAKwireless рекомендует устанавливать грозовой разрядник на все антенные терминалы N-типа, включая антенны LoRa, LTE и 2.4G Wi-Fi.

    • Грозовой разрядник для антенны GPS: Этот грозозащитный разрядник подключается между антенной и приемником GPS. Устройство защиты от перенапряжения для защиты приемопередатчика от переходных процессов, перенапряжения и импульсных токов, вызванных разрядами молний.

    • Antenna Feeder Line: Антенный питатель для молниезащиты RAK7249.Эта антенно-фидерная линия представляет собой переходный кабель NJ-NF длиной 1,5 м. Это коаксиальный кабель RG8 с разъемом N-типа в качестве антенного фидера.

    • Устройство защиты от импульсных перенапряжений: Это устройство защиты от перенапряжения подходит для кабеля категории 6 или кабеля класса E для защиты оборудования от перенапряжения и перенапряжения, вызванного молнией или возникающего во внутренних системах. Он широко используется в офисных и промышленных проектах комплексной сетевой проводки или в аналогичных телекоммуникационных приложениях, таких как системы Gigabit Ethernet, ATM, ISDN и VoIP.

    • Кабель Ethernet: Кабель Ethernet CAT5 для системы защиты от перенапряжения вне помещений. Он используется для соединений между инжектором PoE, Ethernet SPD, маршрутизатором / коммутатором и портом Ethernet / PoE на RAK7249. Длина этого изделия - 1 метр.

    Если вы хотите узнать больше о защите от молний для макроуровня RAK7249 Macro Outdoor Gateway, перейдите к следующему руководству

    ♠ Аксессуары для Wi-Fi | Грозовой разрядник

    Молниезащита

    Грозозащитные ограничители перенапряжения RadioLabs

    Настоятельно рекомендуется для установки любых внешних антенн WiFiНебольшие вложения в эти протекторы и дополнительный кабель Wi-Fi позволят защитите свои дорогие беспроводные устройства.

    Грозовые разрядники газоразрядного типа. подавители для быстрого реагирования на скачки напряжения. Когда напряжение превышает напряжение разряда, ограничитель перенапряжения мгновенно безопасно сбрасывает напряжение на землю. Они могут выдержать несколько удары молнии.

    Наши молниеотводы очень высокого качества. Ограничители перенапряжения изготовлены из анодированного алюминиевого корпуса. Разъемы Корпус из блестящей латуни с никелевым покрытием и позолоченными контактами. розетки для долгой жизни. Эти грозовые разрядники поставляются в комплекте. наконечник для подключения медного заземляющего провода между ограничителем перенапряжения корпус и твердое заземление (столб, вышка и т. д.)

    Доступны два стиля: монтаж на переборке и встроенный стиль.Тип переборки предназначен для установки на твердую поверхность, встроенный стиль предназначен для установки между двумя кабелями соединения. Если вам нужен удлинительный кабель, пожалуйста см. наши кабели и разъемы WiFi

    Характеристики:

    • Сверхбыстрая разрядка газа
    • Макс.вносимая потеря 0,4 дБ
    • Напряжение пробоя 350 В или 90 В
    • VSWR Лучше 1.5: 1
    • Проходит постоянное напряжение
    • 200 Вт Эксплуатация
    • Доступны стандартные модели или модели с креплением на переборке

    Назад в WiFi Home

    Просмотреть все сетевые устройства WiFi

    Device Assistance - Lightning Arrestor

    Инженеры и установщики

    RF на протяжении многих лет видели множество типов радиоустановок и знают, что есть определенные детали, которые нельзя упускать из виду при любой установке. Большинство радиоустановок содержат в той или иной форме молниезащиту. Однако неправильная комбинация антенны и грозового разрядника может вызвать скачки высокого напряжения на антенном порте радиостанции, что окажет разрушительное воздействие на срок службы и надежность современного радиооборудования.

    Обзор грозового разрядника

    Грозовые разрядники могут быть разных форм. Но в некоторых из наиболее распространенных грозовых разрядников используются газоразрядные трубки, которые включаются, когда напряжение на их выводах превышает указанный порог.В нормальных условиях эти устройства имеют очень высокий импеданс, и через них не протекает ток. При превышении порогового значения напряжения включения газоразрядная трубка мгновенно включается и замыкается.

    Эта функция хорошо работает, чтобы ограничить величину переходного процесса от ближайшего разряда молнии. Однако использование газоразрядного грозового разрядника с неправильной антенной может иметь очень негативные последствия.

    Обзор антенны

    Антенны могут быть практически любой формы и размера.Однако есть один параметр, который, в частности, не должен упускать из виду разработчик системы, особенно если в радиоустановке используются газоразрядные ламповые разрядники. Параметр - заземление по постоянному току активного элемента в антенне.

    Антенна с заземлением постоянного тока измеряет сопротивление 0 Ом между активным элементом и землей при проверке с помощью омметра. Один из способов проверить это - подключить омметр от центрального проводника к земле радиочастотного кабеля, который подсоединен непосредственно к антенне.Это будет считаться сокращением для антенны, заземленной по постоянному току, и открытым для антенны, не заземленной по постоянному току. Примечание. Некоторые спецификации антенн вводят в заблуждение и указывают, что антенна заземлена по постоянному току. Однако таблица данных может относиться к корпусу антенны, а не обязательно к активному элементу. По этой причине лучше всего измерить антенну, которую вы планируете использовать, чтобы убедиться, что активный элемент заземлен по постоянному току.

    Неправильная комбинация

    Комбинация открытой антенны постоянного тока и грозового разрядника с газоразрядной трубкой постоянного тока создает ситуацию, когда статический заряд может медленно накапливаться на активном элементе антенны.Статический заряд может создаваться ветром, дующим поперек антенны, атмосферными осадками, попадающими на активный элемент, или другими причинами окружающей среды. По мере накопления статического заряда на активном элементе антенны в течение нескольких минут или даже часов блокирующий конденсатор постоянного тока внутри грозового разрядника заряжается.

    Рисунок 1 Повышение напряжения из-за статического электричества

    Когда напряжение превышает 600 В (напряжение пробоя для серии PolyPhaser IS-B50LN), газоразрядная трубка включается, и на антенной стороне блокирующего конденсатора постоянного тока немедленно переключается с 600 В на 0 В. Поскольку конденсатор грозового разрядника был заряжен до 600 В, этот заряд должен рассеиваться по радио. Когда конденсатор разряжается, на антенном порте радиоприемника создается большой отрицательный переходной процесс. Положительные переходные процессы также могут возникать, если накопление статического заряда на антенне имеет отрицательную полярность.

    Рисунок 2 Переходное напряжение сразу после включения газовой трубки

    Во время тестирования были измерены переходные процессы на антенном порте CalAmp’s Viper при уровнях напряжения до +/- 280 В.Эти переходные процессы напряжения часто имеют высокочастотную составляющую, которая может легко пройти через любую фильтрацию в радио и повредить компоненты в схемах передатчика и приемника.

    Надлежащая практика проектирования

    Есть два относительно простых способа избежать возникновения больших переходных процессов из-за накопления статического электричества на антенне и последующего срабатывания газоразрядной трубки в грозовом разряднике. Следование одной или обеим рекомендациям, приведенным ниже, устранит эту потенциальную проблему.

    1. Используйте антенны с активным элементом, заземленным по постоянному току. Антенны можно легко проверить с помощью омметра, чтобы измерить сопротивление между центральным проводником и землей радиочастотного кабеля, который непосредственно присоединен к антенне. Омметр должен показать короткое замыкание. (Некоторые конструкции антенн, такие как свернутые дипольные или свернутые дипольные антенны Яги, по своей природе имеют заземление постоянного тока на активном элементе из-за характера конструкции антенны.)

    2.Используйте грозовой разрядник без газоразрядной трубки. PolyPhaser производит несколько грозовых разрядников с блокировкой постоянного тока, которые имеют заземляющий индуктор вместо газовой трубки. Эти молниеотводы не позволят статическому электричеству накапливаться на антенне, и нет газовой трубки, которая может вызвать переходный процесс в порт антенны радио. Следующие грозовые разрядники, производимые PolyPhaser, имеют индукторы, заземляемые вместо газовых трубок:

    a Номер детали PolyPhaser: VHF50HN Диапазон частот: 100–512 МГц, 750 Вт

    b Номер детали PolyPhaser: DSXL Диапазон частот: 700 МГц - 2.7 ГГц, 750 Вт

    Совет: в грозовых разрядниках, в которых используются газовые трубки, обычно указывается «Напряжение включения» в технических данных. Если вы видите эту спецификацию в техническом описании, весьма вероятно, что в молниеотводе есть газоразрядная трубка. Если вы все еще не уверены, обратитесь к производителю.

    Как заземлить грозозащитный фильтр?

    По данным Национальной метеорологической службы, различные части США подвергаются ударам молнии примерно 25 миллионов раз в год [1], что делает их крупнейшим предвестником повреждений электрического и электронного оборудования, установленного в коммерческих, жилых и промышленных зданиях. единицы измерения. Ваш усилитель сигнала - одно из таких устройств.

    Наш лучший совет для вас - оставаться в помещении при ударах молнии, но мы не можем сказать то же самое о вашей системе усиления сигнала, для которой требуется внешняя антенна для захвата сигналов, которые затем усиливаются усилителем сигнала в вашем доме или здании. Проблема возникает, когда кончик антенны загорается светом. Затем этот мощный электрический заряд проходит по тропинке в дом или здание. Он может попасть в усилитель сигнала и другую электронику в здании, пытаясь заземлить и нейтрализовать заряд.В процессе он может поджарить или повредить все на своем пути к земле для рассеивания. По этой причине может оказаться полезным комплект заземления .

    Что такое устройство защиты от грозовых перенапряжений?

    A Устройство защиты от перенапряжения от молнии - это устройство, которое защитит ваш усилитель сигнала от повреждений в случае удара молнии.

    Устанавливается между внешней антенной и усилителем-усилителем, он заземляет молнию и рассеивает всплеск энергии в этой точке, спасая ваше оборудование от перегрева и в конечном итоге экономя сотни, если не тысячи долларов.

    Почему это важный аксессуар для усилителя сигнала?

    Внешняя (донорская) антенна вашего бустера возвышается над вашим зданием, чтобы улавливать сигналы от ближайшей вышки сотовой связи. Сделанная из металлических частей внешняя антенна также имеет столь же мощную тенденцию к улавливанию ударов молнии, которые затем стекают на усиливающую антенну, повреждая ее и любое другое подключенное к ней оборудование.

    Установка устройства защиты от грозовых перенапряжений между внешней антенной и усилителем-усилителем гарантирует, что энергия молнии будет заземлена на устройстве защиты от перенапряжений, тем самым спасая все остальное подключенное к нему оборудование от повреждений.

    Устройство защиты от грозовых перенапряжений хорошего качества - это инвестиция , которая защищает другое электронное оборудование, помимо спасения жизни и имущества, от разрушительного воздействия ударов молнии.

    1. Обеспечивает долговечность вашего устройства. Иногда повреждение, вызванное освещением, может быть не сразу очевидным, но вызванные им скачки напряжения влияют на чувствительные части вашего оборудования и соединительные провода, сокращая срок его эксплуатации на значительное количество дней, месяцев и, возможно, лет. Установка грозозащитного устройства защиты от перенапряжения убережет ваше оборудование от всех видов мелких и крупных повреждений и продлит ожидаемый срок их службы.

    2. Это значительно экономит время и деньги. Представьте, что вы бегаете за мастером по ремонту (или, что еще хуже, заменой) устройств после удара грома у вас дома. С устройством защиты от грозовых перенапряжений вы можете спокойно спать, не беспокоясь о своем оборудовании, даже в ненастную погоду.

    Как установить защиту от грозовых перенапряжений.

    Полная установка устройства защиты от перенапряжения представляет собой двухэтапный процесс, который включает присоединение устройства защиты от перенапряжения к блоку повышения напряжения и последующее заземление этой конструкции.

    1. Установка устройства защиты от перенапряжения .

    Национальный электротехнический кодекс (NEC) предписывает устанавливать устройства защиты от перенапряжения рядом с местом, где кабель внешней антенны входит в дом, но не рядом с горючими материалами. Мы рекомендуем устанавливать его рядом с местом, где кабель от донорной антенны входит в здание снаружи, чтобы не допускать попадания горючих материалов на крышу или чердак.

    Если вы посмотрите на него, грозозащитный фильтр представляет собой небольшое устройство с двумя выходами по бокам. Используйте небольшой коаксиальный кабель, чтобы прикрепить один конец сетевого фильтра к внешней антенне. Для подключения другой стороны к усилителю усилителя потребуется более длинный кабель. Здесь важно отметить, что сетевые фильтры являются двунаправленными устройствами, то есть вы можете подключить любую розетку к внешней антенне или к усилителю, не влияя на работу LSP.

    Однако одним из факторов, который действительно влияет на общее функционирование вашего бустерного устройства после его установки, является импеданс устройства защиты от перенапряжения. Этот рейтинг импеданса вашего устройства защиты от перенапряжений должен соответствовать номинальному входному сопротивлению усилителя . Большинство комплектов усилителей сигнала имеют одинаковое входное и выходное сопротивление, но у некоторых нет, поэтому вам нужно быть осторожным, какой импедансный грозозащитный фильтр вы покупаете для этой цели.

    Устройства защиты от грозовых перенапряжений доступны с импедансом 75 Ом и 50 Ом.

    Устройство защиты от перенапряжения на 75 Ом совместимо с усилителями на 75 Ом, имеющими разъемы F-типа. Типичные кабели RG-6 или RG-11, используемые в жилых домах, подходят к этим установкам.

    Устройство защиты от перенапряжения на 50 Ом совместимо с усилителем с разъемом N-типа или SMA с номинальным сопротивлением 50 Ом. Для таких установок подходят более толстые и длинные кабели Wilson400 или LMR400, используемые в коммерческих зданиях и промышленных объектах.

    Мы рекомендуем соблюдать осторожность при покупке устройств защиты от перенапряжения или любых других аксессуаров для повышения напряжения, поскольку несовместимые устройства могут ухудшить даже нормальную работу вашего устройства. Выбирайте только качественные, проверенные и проверенные аксессуары от сертифицированных продавцов.

    2. Настройка заземления .

    Заземление защитной установки является такой же важной ее частью, как и сама установка. Фактически, NEC требует заземления всех электрических устройств.

    Для заземления устройства защиты от перенапряжений возьмите медный провод 10 или 12 калибра (чем толще провод, тем лучше), прикрепите его к заземляющему разъему (выход на заднем конце устройства защиты от перенапряжения) и плотно закрепите.Правильно закрепите другой конец и прикрепите его к точке заземления в вашем здании или жилом доме. Убедитесь, что используемый медный кабель не имеет резких изгибов.

    Вместо того, чтобы подключать заземление к сетевому фильтру, вы также можете заземлить свою внешнюю антенную мачту напрямую, прикрепив один конец медного провода к оголенной антенне без покрытия, а другой конец - к точке заземления.

    Металлический стержень заземления, установленный снаружи большинства домов специально для заземления электрических устройств, является лучшей точкой заземления для вашего устройства защиты от перенапряжения. Если вы не можете найти или подтвердить местонахождение любого такого стержня поблизости от вас, узнайте у местных жилищных или строительных властей правила и варианты заземления.

    При ударе молнии.

    При ударе молнии в сетевой фильтр открутите небольшую ручку наверху, извлеките картридж, вставьте новый картридж и снова завинтите ручку на место. Картридж является относительно недорогим электронным аксессуаром, поэтому его замена каждый раз при ударе молнии не составит для вас хлопот.

    Заключение.

    Правильно установленный грозозащитный фильтр может спасти жизнь тем, кто в значительной степени полагается на систему усиления сигнала для удовлетворения своих потребностей в беспроводной связи дома или в офисе. Мы бы назвали это необходимой частью самой установки, а не просто аксессуаром, если вам случится проживать в районе, где часто бывают ураганы и удары молний. Выберите подходящий сетевой фильтр для вашего усилителя и установите его или попросите электрика, чтобы получить удовольствие от повышения уровня сотовой связи без присущих ему рисков.

    Примечание:

    Устройства защиты от импульсных перенапряжений

    доступны только для зданий, но не для транспортных средств, поскольку их шины сами по себе действуют как изоляция и автоматически предотвращают заземление от молнии, которая может поразить транспортное средство или дополнительную антенну, установленную на его внешней стороне.

    Статистика:

    [1] https://www.weather.gov/safety/lightning

    Посмотрите видео, показывающее, как установить грозозащитный фильтр:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
