Инфракрасный теплый пол мощность: Инфракрасный теплый пол: примеры расчетов мощности

Инфракрасный теплый пол: примеры расчетов мощности

Инфракрасные полы очень популярны, поскольку имеют множество неоспоримых достоинств. Грамотно рассчитать необходимую для поддерживания комфортной температуры в помещении мощность на 1м2 такого пола – задача нелегкая.

Инфракрасный теплый полИнфракрасный теплый пол

Содержание

Виды инфракрасного пола

Сегодня доступны для домашнего пользования три варианта ИК-полов:

  • Пленочные с углеродными нагревательными элементами, защищенными с двух сторон термопленкой.
  • Карбоновые с графитово-серебряными стержнями.
  • Стержневые.

Все они могут использоваться в качестве добавочных источников обогрева или самостоятельной и единственной отопительной системы. Естественно, мощность для каждого варианта потребуется разная. Для дополнительного комфорта вполне достаточно 100-150 Вт/м2. Единственный обогрев требует 200 Вт на квадрат. Неотапливаемые холодные лоджии – до 250.

Расчет мощности инфракрасного теплого пола на 1м2

Кроме того, приступая к расчетам, приходится учитывать конкретные условия эксплуатации теплого ИК пола:

  • Вид напольного покрытия, точнее, степень его теплопроводности и термочувствительности.
  • На что укладывается ИК пол. Снизу может быть цементная стяжка либо сухая, утепляющие материалы.
  • Наличие сверху и внизу отапливаемых этажей либо фундамента и холодного подвала.
  • Общая площадь комнаты и площадь свободная от мебели.

Крайне важно учитывать пороги допустимых температур для разных напольных покрытий. Производители должны это указывать. К примеру, при монтаже ИК пола под линолеум и ламинат поверхность не может нагреваться выше 28 градусов. Стало быть, мощность будет ограничена 130 Вт на квадрат. Для керамогранита и напольной плитки допустима мощность до 250 Вт.

Пример расчета

Инфракрасные обогревательные элементы в основном устанавливаются в свободных от тяжелых предметов меблировки зонах помещений. Если проигнорировать это правило или заниматься перестановками кроватей, холодильников и шкафов после установки теплого пола, под мебелью произойдет перегрев системы.

Исключение составляют саморегулирующиеся стержневые маты, которые способны подстраиваться под нужный режим нагрева, понижать либо увеличивать потребление энергии. Но популярные пленочные инфракрасные полы такой способности не имеют. Поэтому для расчета из общей площади вычитается ее часть, занятая мебелью.

Например, есть детская на 12 квадратов. 5 из них под мебелью. Поэтому 12 – 5 = 7, то есть в комнату можно устанавливать 7 м2 инфракрасной обогревающей пленки.

Инфракрасный теплый пол потребляемая мощность

Необходимая мощность кабеля определяется умножением мощности требуемой для получения нужной степени обогрева на свободную площадь. Например, для кухни требуется мощность не меньше 160 Вт. Площадь кухни 10 квадратов. 4 из них под мебелью. Следовательно, получается, что 160 нужно умножить на 6 кв. метров свободной площади, то есть результатом будет число 960. И термокабель выбирается с максимально близким показателем мощности 1020 Вт.

Таблица расчета расхода электроэнергии ИК пола на дом 166 квадратных метров:

Таблица можности инфракрасного теплого пола

Таблица можности инфракрасного теплого пола

Саморегулирующийся стержневой ИК мат защищен от запирания системы и перегрева. Поэтому площадь обогрева равна площади помещения. А мощность регулируется наличием терморегулятора с ручным управлением либо необходимыми настройками в зависимости от потребностей в тепле. Так удается экономить до 35 процентов на оплате электричества.

Сравнение плёночных инфракрасных тёплых полов

Для начала разберем, что это такое инфракрасный плёночный тёплый пол? И в чём его преимущество?

Инфракрасный пленочный теплый пол - это категория электрических систем обогрева нового поколения, представляющая собой тонкую термопленку, нагревательными элементами которой являются полосы карбона (углерода), изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий.

Преимущество инфракрасного обогрева в том, что он

не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева.

Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм. Поэтому вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье.

Инфракрасный пленочный пол не создает конвекционных потоков (в отличии от радиаторного отопления) и не поднимает в воздух пылевые отложения, которые способны негативно сказаться на здоровье аллергиков и астматиков.

Радиаторные системы отопления построены по принципу конвекции. Тёплый воздух, исходящий от радиатора, стремится к потолку, остывает, затем опять попадает в радиатор. Поэтому, температура у потолка всегда выше, чем у пола. Такое распределение температуры не благоприятствует созданию оптимальной температуры для человека.

При использовании тёплого плёночного пола происходит равномерный нагрев покрытия, температура которого выше, чем у поверхности потолка.Такое распределение температур считается

идеальным для создания комфорта человеку: 22°С у ног, 18°С у головы.

Также к преимуществу тёплого пола можно отнести низкую температуру теплоносителя, что нехарактерно для радиаторных систем отопления. Тепловой поток, исходящий от пола, составляет 40-220 Вт на квадратный метр, температура теплоносителя при этом составляет лишь 30-50°C.


Из-за своих конструкционных и технических параметров (плавное нарастание и равномерное распределение температуры, ограниченная габаритная мощность) инфракрасный теплый пол идеален для отопления покрытий из ламината, дерева, линолеума или ковролина.

Обязательно применение терморегулятора для ограничения температуры покрытия ниже рекомендуемых производителем.

Потребление электричества таким полом при установочной мощности 220 Вт/ м. кв. составит порядка 50 Вт/ час на 1 метр квадратный, а при использовании программируемого терморегулятора ещё меньше.

Диапазон потребления электроэнергии варьируется в зависимости от температуры нагрева, вида нагрева (отопление помещения либо поддержание температуры пола), теплопотерь в самом помещении и составляют от 30 до 80 Вт/ м. кв.

Виды инфракрасного пленочного пола

На данный момент существует три вида инфракрасных плёночных теплых полов.

Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Разберем все три вида на примере одного производителя, а именно Южнокорейской фирмы Eastec/ MARPE. Компания Eastec/Истэк берет свое начало в 2007 году и обладает огромным опытом в области систем обогрева.

1) Стандартная плёнка Eastec/ MARPE 220 Вт/м2

Разделена на секции по 25 см., имеет ширины в 30, 50, 80, 100 см. Наиболее бюджетный вариант, ввиду отсутствия эффекта саморегуляции и сплошного карбонового слоя.

Применяется на участках, где полностью исключены тепловые запирания (проходные зоны (коридоры, открытые стены (в случае установки на стены), балконы).

2) Пленка с эффектом саморегуляции Eastec/
MARPE РТС 30% (220 Вт/м2)

Эта та же на вид пленка, только ее отличие в том, что она способна при перегреве снижать свое тепловыделение на 30%. То есть обычная пленка имеет мощность 220 Вт/ м2 и при перегреве она не меняется.

РТС ( Positive Temperature Cofficient) имеет 220 Вт/кв. м, а при перегреве мощность падает до 150 Вт/кв. м, что делает ее более безопасной.

3) Сплошная пленка Marpe Black Heat

Это современная супер энергосберегающая инфракрасная пленка с применением карбоновых нанотрубок (CNT).

Структура нагревательной пленки MARPE для теплого пола, конструкционно усилена за счет добавления пяти мощных слоев особо прочных материалов и имеет «прошитую» структуру для повышенной прочности склеивания слоев.

При этом MARPE является саморегулирующейся нагревательной пленкой, как и Eastec PТС 30%.

Наличие дополнительной изоляции делает данную пленку устойчивой к механическому давлению и в совокупности с эффектом саморегуляции, наиболее устойчивой к тепловым перегревам, по сравнению со всеми остальными видами пленок.

Фактически эта нагревательная пленка одна-единственная воплотила в себе полезные свойства всех карбоновых пленок . Она делает теплей пол (электрический пол), и безопасней, и экономичней.

Таблица сравнения инфракрасных тёплых полов

Вид плёночного полаМощность, Вт/ м2Энергопотребление, Вт/ м2Изоляция, количество слоёвТолщина, микронСнижение мощности при перегревеШаг отреза, см
Eastec «Стандарт»
220
от 50 до 90
2338нет25
Eastec /  MARPE
«РТС 30%»*
220
от 40 до 60
2338да25
Marpe «Black Heat»
220
от 30 до 50
5520дав любом месте

В таблице наглядно видно, что плёночные полы с эффектом саморегуляции потребляют меньше электроэнергии.

Плёночный пол Eastec  и  MARPE это один и тот же завод GREEN IND. То есть один и тот же плёночный пол под разными торговыми марками.

Инфракрасный теплый пол - характеристики, преимущества, технология подключения

Уют в доме зависит не только от красивого интерьера, но и от комфортной благоприятной атмосферы. В дополнение к основным способам обогрева широкую востребованность получает система «теплого пола». Поскольку кабельный электрический и водяной теплый пол требуют сложного длительного монтажа, в городских условиях наиболее востребован современный инфракрасный теплый пол.

Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать  пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м2, что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

  • Терморегулятор.
  • Термодатчики.
  • Клипсы или зажимы.
  • Электрические провода.

Обратите внимание!  При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Технология укладки и подключения инфракрасного пола

Инфракрасный теплый пол может использоваться для основного и дополнительного обогрева жилых помещений. Помимо монтажа в квартирах, дачах и загородных домах, он подходит для установки на балконах, в гараже, теплице, сарае или на крыльце. В сильные морозы система пленочного инфракрасного пола предотвратит обледенение.

Современный инфракрасный теплый пол имеет толщину листа от 0,5 до 1 мм, что позволяет его использовать в сочетании с различными декоративными напольными материалами:

  • Ламинат.
  • Ковролин.
  • Паркет.
  • Линолеум.
  • Керамическая плитка.

Пленочные маты под керамогранит или плитку должны иметь мощность в пределах до 220 Вт, а под более легкие тонкие отделочные покрытия (ламинат, линолеум, ковролин) – от 130 до 160 Вт. Наиболее мощные модели теплых полов рекомендуется использовать для обогрева промышленных объектов, гаражей, мастерских, в саунах и т.д.

Инфракрасный теплый пол отличается простой монтажа. В отличие от кабельных электрических или водяных аналогов он не требует обустройства бетонной стяжки, что сокращает продолжительность установки системы дополнительного обогрева. При этом толщина пленки не превышает 0,2-0,5 мм, в результате чего при ее укладке уровень пола практически не поднимается.

Монтаж инфракрасных полов проводится при положительной температуре и влажности воздуха не более 60 процентов. Термопленка подключается к системе электроснабжения только в развернутом виде, монтаж к сети электропитания матов в рулонах не допускается. Монтаж системы рекомендуется проводить специалистам, но также допускается самостоятельная укладка:

  • На первом этапе проводится разметка зон в помещении, на которых будут располагаться пленочные маты. Поверхность пола очищается от мусора, укладка инфракрасного пола допускается на ровное сухое основание.
  • На стене выбирается место под терморегулятор.
  • Поверхность чернового пола застилается светоотражающим материалом (в качестве него может использоваться изолон), стыки проклеиваются скотчем или мебельным степлером.
  • Настил инфракрасной пленки проводится медными полосами вниз, при этом длина каждого мата не должна превышать 10 метров. Раскрой пленки осуществляется только по местам разреза. Между полосами матов и поверхностью стен рекомендуется оставить расстояние не менее 25 см, пленочный пол не укладывается в местах предполагаемой установки мебельного гарнитура. Между собой маты фиксируются с помощью обычного скотча.
  • Места разреза медной шины изолируются с использованием битума.
  • В местах подключения электрической проводки на медные контакты устанавливаются зажимы или клеммы, фиксация проводов осуществляется с помощью плоскогубцев. Места подсоединения электрических кабелей и серебряные контакты изолируются.
  • Датчики температуры устанавливаются под инфракрасный пол, в теплоизоляционном отражающем материале под них делаются соответствующие вырезы.
  • Подключение проводов пленочного пола к терморегулятору на стене выполняется в соответствии с инструкцией и схемой подсоединения.
  • Пленочные маты закрываются полиэтиленовой пленкой для дополнительной защиты, после чего укладывается напольное покрытие.

Преимущества и недостатки инфракрасного пола

Широкая область применения инфракрасных теплых полов в жилых помещениях и на промышленных объектах обусловлена их несомненными преимуществами по сравнению с водяными и кабельными теплыми полами. К основным из них относятся:

  • Возможность обогрева локальных зон в помещении (пленочные маты могут быть уложены в произвольном порядке на поверхности пола, к примеру, в зоне отдыха или в проходной области. Выборочный монтаж инфракрасной пленки позволяет рационально расходовать материал и при этом экономить электрическую энергию).
  • ИК-излучение приводит к нагреву поверхности пола, мебели и других предметов, при этом оно не сушит воздух в помещении, что способствует созданию благоприятного микроклимата. Использование пленочных систем предпочтительно в жилых помещениях.
  • Доступная стоимость и короткие сроки монтажа. Комплект системы инфракрасного теплого пола значительно ниже, чем у водяных и кабельных аналогов. Использование пленочных матов не требует заливки стяжки.
  • Инфракрасный пол не боится морозов, поэтому может эксплуатироваться для обогрева частных загородных домов, дач или балконов. Длительное отсутствие владельцев не приведет к ухудшению его работоспособности и снижению технических характеристик. В отличие от аналогов он не требуют особого ухода, к примеру, водяные системы обогрева на зимний период требуют слива воды.
  • Низкая тепловая инерционность пленочных матов позволяет достичь необходимой температуры в помещении спустя несколько минут после включения системы.
  • Экономичность эксплуатации (использование карбоновых нагревательных элементов с высоким КПД позволяет снизить расходы на электрическую энергию).
  • Простота укладки и подключения инфракрасного теплого пола позволяет выполнить все работы даже специалисту без соответствующего опыта и специфических знаний, к тому же монтаж пленочных инфракрасных матов не требует применения специального инструмента.
  • Высокая безопасность эксплуатации. ИК-излучение идентично солнечной энергии, оно не оказывает вреда, а наоборот благотворно влияет на человеческий организм. ИК-излучение широко используется в стоматологии, медицине и других отраслях.

Несмотря на явные преимущества система пленочных полов имеет ряд недостатков, которые важно учитывать при выборе варианта основного или дополнительного обогрева:

  • Стабильная работа системы обогрева зависит от электричества, полноценный обогрев помещения при частых отключениях электроэнергии невозможна.
  • Места укладки нагревательных матов не рекомендуется перекрывать мебелью и другими предметами интерьера, поэтому при смене обстановки помещения или перепланировке потребуется разбирать напольное покрытие и менять размещение пленки. Между предметами гарнитура и поверхностью пола должен оставаться зазор не менее 5 см, полное прилегание мебели к полу приведет к перегреву пленки и ухудшению состояния отделочного покрытия.
  • Укладка пленочного пола под мягкие покрытия (к примеру, ковролин и линолеум) требует настила дополнительного прочного промежуточного слоя, в качестве которого может выступать ДСП, фанера, гипсокартон и т.д., что приведет к повышению уровня пола.
  • Повышенный расход электроэнергии при обогреве большого по объему и площади пространства. По этому показателю инфракрасные полы уступают водяным аналогам.

Правильный выбор и грамотный монтаж системы инфракрасного обогрева позволяют ей исправно прослужить длительное время.

Инфракрасные пленки разной мощности.

Какой мощности купить инфракрасную пленку

Инфракрасные пленки со сниженной мощностью стоят несколько дешевле, чем более мощные модели. Какая пленка лучше: мощностью 130-170 Вт/м2 или мощностью 220 Вт/м2? Как выбрать инфракрасный теплый пол правильной мощности и не потратить лишних денег? Отвечаем на вопросы!

Ориентируйтесь на помещение

Очевидно, что неотапливаемые помещения нуждаются в основном источнике тепла, а квартире с центральным отоплением или частному дому с хорошей печью нужен только дополнительный источник обогрева. ИК-пленки мощностью от 220 Вт/м2 – правильное решение для обогрева помещений без отопления или с плохой теплоизоляцией. Пленки мощностью 130-170 Вт/м2 созданы для поддержания комфортного микроклимата в квартирах и домах, имеющих основной источник тепла.

Пленки с высокой мощностью обычно устанавливаются: в бани, мастерские, гаражи, на террасах. Также они могут потребоваться в домах, где основной источник тепла не способен обеспечить комфортные температурные условия, на первых этажах многоквартирных домов. Инфракрасные теплые полы со сниженной мощностью отлично подходят для нормально отапливаемых частных домов и квартир.

Популярные модели инфракрасной пленки разной мощности

Среди множества инфракрасных пленок с мощностью 220 Вт/м2 можно выделить несколько наиболее востребованных моделей, у каждой из которых есть свои достоинства. Так, пленка Heatus Heating Film TL исключает риск сдвигания медной шины, так как все слои этого теплого пола плотно склеены без образования пустот. У инфракрасной пленки Lavita LH-220 – надежное водонепроницаемое покрытие, так что при установке теплого пола во влажных помещениях лучше выбирать именно эту модель. Также среди бюджетных тонких теплых полов популярна модель Caleo Gold Silver-220.

Для квартир и домов, в которых есть основной источник тепла, лучше использовать инфракрасную пленку сниженной мощности. У производителя теплых полов Caleo есть серия изделий со сниженной мощностью – Caleo Gold Silver-150, а также прочный и качественный теплый пол по доступной цене Caleo Line. Обратите внимание на ИК-пленку Caleo Gold-170, она также подходит для обогрева полов с деревянным или гибким покрытием.

Как обогревать помещения пленками разной мощности

Есть несколько вариантов установки инфракрасного пола в помещении в зависимости от наличия основного отопления и мощности выбранной модели.

Правильно подобранный теплый пол позволяет выбрать оптимальный метод монтажа и при этом использовать весь потенциал инфракрасной пленки. При покупке пленки слишком высокой мощности придется использовать различные ухищрения, чтобы в помещении было не слишком жарко. Ниже приведены различные способы укладки нагревательной пленки. В таблице справа выделены наиболее удобные и экономичные варианты.

Мощность пленки Пленка 220-230 Вт/м2 Пленка 220-230 Вт/м2 Пленка 220 Вт/м2 Пленка 150 Вт/м2
Из ассортимента "Аварит"
Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220
Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220 Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220 Caleo Line, Caleo Gold Silver-150, Caleo Gold-170Lavita LH-150, Q-Term KH-150
Тип помещения С отоплением С отоплением Без отопления С отоплением
Вариант монтажа ik-1.jpg ik-2.jpg ik-1.jpg ik-3.jpg
Достоинства и недостатки Вся свободная поверхность пола теплая, но ресурсы пленки используются не полностью. Температура воздуха комфортная, однако часть пола остается без обогрева. В помещении тепло, весь пол обогревается, ресурс пленки используется полностью.
Лучший вариант!
В помещении комфортная температура, весь пол обогревается, ресурс пленки используется полностью.
Лучший вариант!

Терморегулятор для контроля температуры в помещении

Чтобы в доме всегда был комфортный микроклимат, нужно правильно настроить терморегулятор. Этот прибор является обязательной частью системы теплый пол – он отвечает за поддержание нужного температурного режима и экономный расход электроэнергии, а также защищает пленку от перегрева. Специальные датчики снимают температурные показания воздуха и изменяют интенсивность нагрева. Механический терморегулятор обеспечивает поддержание заданного температурного режима кнопками, а программируемый позволяет подстраивать систему под ваши нужды и привычки с помощью предустановленных настроек в автоматическом режиме.

В случае мощного теплого пола в квартире с отоплением терморегулятор сдерживает работу пленки, поэтому часть потенциала греющей системы, которую вы приобрели, оказывается ненужной. Разумнее купить инфракрасную пленку мощностью 130-170 Вт/м2, чтобы в полной мере использовать возможности теплого пола и не платить за невостребованный ресурс.

Монтаж инфракрасной пленки

При монтаже инфракрасной пленки слои укладываются в следующем порядке (сверху вниз):

1) конечное напольное покрытие;

2) заземление;

3) монтажный скотч для закрепления ИК-пленки;

4) инфракрасная пленка;

5) монтажный скотч для закрепления отражающей подложки;

6) отражающая подложка толщиной 3–4 мм;

7) черновой пол.

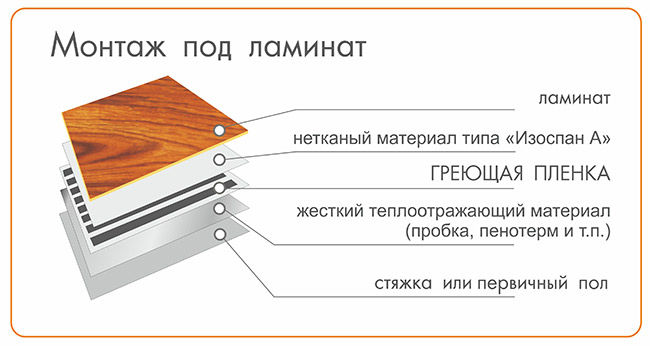

пленка под ламинат и паркет

инфракрасная пленка под линолеум и ковролин

Установка инфракрасного пола под ламинат и ковролин проводится по одной из приведенных схем. Обратите внимание: инфракрасная пленка малой мощности Caleo недавно появилась в ассортименте интернет-магазина Аварит. Это отличное решение для обогрева дома: есть несколько вариантов - бюджетная пленка, саморегулирующаяся пленка.

Выбираем пленочный инфракрасный теплый пол, как выбрать и смонтировать



Тренд сегодняшнего дня среди отопительных систем – инфракрасный теплый пол, становящийся все более популярным. Отодвигающий на задний план традиционные аналоги. По своим параметрам инфракрасная система – экономически выгодная альтернатива полам с водяным, кабельным обогревом.





Функционирование ик-полов позаимствовано у Солнца. Излучаемые системой лучи дальнего инфракрасного спектра волн нагревают лишь предметы, живые организмы. Чтобы правильно подобрать инфракрасный теплый пол и грамотно установить, следует понимать принцип его работы. Знать особенности, правила монтажа системы обогрева.



Принцип работы





После включения изделия в электросеть, проходящий по нано-углеродным элементам ток, преобразуется в инфракрасные лучи. Затем переходит в тепло и поступает в окружающую среду. Благодаря свойствам инфракрасных лучей, нагревать живые организмы и предметы, тепло распространяется только на них.





В отличие от водяных, кабельных теплых полов, отдающих тепло сначала в воздух, нагревающий затем предметы, инфракрасный работает по противоположной схеме. Сначала греет мебель, живые организмы и через них передает тепло в атмосферу. Тепловые потери при обогреве ИК полом минимальные, но при этом помещение прогревается равномерно.



Уникальность





В известных, уже ставших классическими, водных, масляных, электро-конвекторах вначале происходит нагрев воздуха вблизи источника, передающего затем тепло по всему помещению. Нагретые массы подымаются к потолку. Там происходит процесс их смешивания. При этом конвективные потоки вовлекают в себя и пыль.



В итоге, внизу находятся прохладные массы воздуха, создающие холодную зону, в которой находится нижняя часть тела человека. Вверху, на уровне головы и выше, циркулируют теплые потоки, смешанные с пылью, обогревающие потолок. Холодная зона устанавливается на высотах в диапазоне 1,6-2,0м. И пока она прогреется пройдет длительное время. А это повышенный расход энергоносителя, обеспечивающего подачу тепла.





Система пленочного инфракрасного пола излучает мягкое тепло, без сжигания кислорода. Благотворно воздействует на организм человека. Ее уникальность в избирательном нагреве. Теплый пол в этом случае не расходует электроэнергию на обогрев воздуха. Система вначале подогревает:



  • напольное покрытие;
  • предметы обстановки;
  • тело человека, домашних животных.



От них впоследствии и происходит нагревание окружающего пространства. Вблизи поверхности пола t℃ воздуха всегда равна температуре напольного покрытия. Вследствие этого сначала образуется комфортная теплая зона внизу, а затем нагретый воздух обогревает подпотолочное пространство. При этом отсутствует циркуляция пыли. Воздух, которым дышат люди, находящиеся в помещении, чище.



Преимущества





Новая технология обогрева полов с последующим нагревом помещения обладает следующими достоинствами:



  • высокая экономичность;
  • надежность системы;
  • комфорт;
  • благотворное влияние ИК лучей;
  • ионизация воздуха;
  • отсутствие пыли в циркуляции теплых масс.



Повышенная экономичность системы в сравнении с аналогами объясняется уменьшением потерь тепла. КПД инфракрасного обогрева около 100%. Достигается это эффектом практически мгновенной передачи тепла телу человека.





Находясь в помещении у жильцов, возникает ощущение, что вокруг температура воздуха выше на 3℃-4℃, чем в действительности. Вследствие этого люди чувствуют себя комфортно. Поэтому отсутствует нагрев воздуха в подпотолочном пространстве. Это позволяет экономить 25-35% электроэнергии в сравнении с классическими аналогами.



Повышенная надежность





В результате применения инфракрасных полов выяснилось, что срок их эксплуатации может достигать 30 лет. Таким свойством не обладают стандартные системы. Температура плавления пленки 120℃, эксплуатационная максимум 60℃.



Ламинированная, состоящая из нескольких слоев, поверхность теплого пола надежно противостоит механическим воздействиям, влаге. Обеспечивает безопасную работу системы даже в случае появления дефектов (прокол, порез).





Оборудование продолжает функционировать даже при выходе из строя одного карбонового элемента. Производители гарантируют функционирование изделия до 10 лет.



Комфорт





Применение инфракрасной системы для отопления помещений исключает прямой нагрев воздуха. Организм человека получив достаточно тепла находится в помещении со свежим воздухом, оптимально прохладным и влажным.





При работе системы не сжигается кислород, отсутствуют шумы, вибрация. Нет циркуляции потоков воздуха, что исключает наличие в атмосфере пыли. Нет необходимости устанавливать сложные системы вентиляции, так как отсутствуют продукты сгорания, неприятные ароматы.



Влияние на человека





ИК излучение уже давно используется медициной в целях профилактики, терапии заболеваний. Лучи обладают особыми свойствами и способствуют излечению отдельных болезней. ИК пол при работе положительно влияет на организм человека.





В первую очередь лучи создают тепло вокруг тела человека, предоставляя ему комфортные условия. Продолжительное действие ИК излучения замедляет воспалительные процессы. Оказывает успокаивающее воздействие на нервную систему. Чтобы теплый пол был комфортным для жильцов следует правильно его выбрать и установить.



Выбор пленочного ИК-пола





Прежде чем приобретать пленочный нагревательный элемент, следует рассчитать площадь обогрева (S). Затем определиться с мощностью источника ИК-обогрева. Если часть площади теплого пола менее 60% от S общей в помещении, то выбирают элементы 220Вт/м². В случае когда показатель выше ориентируются на диапазон 160-220Вт/м². При больших теплопотерях следует отдать предпочтение пленкам с самой высокой мощностью на кв. метр.





Суммарная мощность определяется P=S*220 (160). Относительно этого показателя нужно выбрать терморегулятор. Устройство может быть встраиваемым или накладным. Подбирается терморегулятор в зависимости от типа исполнения. Обширные площади теплого пола набираются из мелких элементов соединяемых в одну электроцепь.



Выбор дополнительных комплектующих





Термоизоляционный материал рекомендуется выбирать с повышенной жесткостью. Это может быть техническая пробка, панели пенополистирола. Часто используется фольгоизол (изолон). Его подкладывают при чистовом покрытии из ламината. Толщину теплоизоляции вбирают исходя из конкретных условий.





Гидроизоляцию теплого ИК-пола можно произвести обычной полиэтиленовой пленкой. Ее площадь должна быть немного больше общей S. Следует помнить, что во влажных помещениях гидроизоляцию необходимо устанавливать с обеих сторон нагревательных элементов.



Установка пленочного ИК-пола





Монтаж нагревательных элементов чаще всего производят по чистовое покрытие пола ламинатом. Выполнить установку можно самостоятельно. Для этого придется тщательно изучить процедуру монтажа. Если на это нет времени, то лучше поручить выполнение работ профессионалам. В этом случае клиент застрахован гарантией, предоставляемой монтажниками. В случае дефектов после установки, восстановление функционирования выполняется за счет компании выполнявшей работы.





Этапы монтажа



  1. Тщательная очистка рабочей поверхности пола.
  2. Установка теплоизоляционного материала.
  3. Монтаж подкладки под ИК-пол.
  4. Разрезать пленку на отдельные элементы.
  5. Произвести укладку, монтаж в единую электроцепь.
  6. Подключить термодатчик, тщательно заизолировать все соединения.
  7. Выполнить контрольную проверку электросхемы. Убедиться в правильности монтажа электроцепи.
  8. Подключить пленочные инфракрасный пол в общую электросеть квартиры, дома.





Технология укладки и монтажа пленочных нагревательных элементов несложная. Следует внимательно производить различные процедуры по установке и система будет исправно работать.



В процессе монтажа необходимо помнить, что нельзя повреждать токовыводящие элементы пленки. Следует тщательно заизолировать все соединения электроцепи. Неправильное подключение электролиний соединяющих отдельные маты, или других элементов ик-пола сделает нерабочей всю систему обогрева. При сомнениях в правильности самостоятельного подключения электросхемы, следует обратиться к профессиональным электрикам разбирающимся в теплых полах и имеющих опыт их установки на различные виды основы.

Инфракрасный пленочный теплый пол — отзывы, минусы, расход электроэнергии

КАТАЛОГ ТОВАРОВ

  • Бойлеры
    • Бойлеры
    • Буферные емкости
    • Косвенного нагрева
    • Электрические
  • Водонагреватели
    • Водонагреватели
    • Газовые
    • Электрические
    • Косвенного нагрева
  • Горелки
    • Горелки
    • Газовые
    • Дизельные
    • Комбинированные мультитопливные
    • Мазутные
    • На отработанном масле
    • Нефтяные
    • Пеллетные
    • Рампы и комплектующие
  • Инфракрасные обогреватели
  • Калориферы
    • Калориферы
    • Отопительные
    • Дестратификаторы
    • Канальные
  • Конвекторы
    • Конвекторы
    • Встраиваемые внутрипольные
    • Газовые
    • Напольные
    • Электрические
  • Кондиционеры
    • Кондиционеры
    • Настенные
    • Канальные
    • Кассетные
    • Колонные
    • Мобильные
    • Мульти-сплит
    • Напольные/ потолочные
    • Оконные
    • Внешние блоки
  • Котлы отопления
    • Котлы отопления
    • Газовые
    • Газовые/ дизельные под сменную горелку
    • Дизельные
    • На отработанном масле
    • Паровые
    • Пеллетные
    • Промышленные водогрейные
    • Твердотопливные
    • Термомасляные
    • Электрические
  • Насосы
    • Насосы
    • Дренажные
    • Насосные станции
    • Поверхностные
    • Погружные
    • Фекальные
    • Циркуляционные
    • Автоматика для систем водоснабжения
  • Тепловые завесы
  • Тепловые пушки
    • Тепловые пушки
    • Газовые
    • Дизельные
    • На горячей воде
    • Электрические
  • Теплогенераторы
    • Теплогенераторы
    • Газовые канальные воздухонагреватели
    • Газовые воздухонагреватели
  • Еще
    • Автоматика
    • Дымоходы
      • Дымоходы
      • Arderia
      • Baxi
      • Bosch
      • Buderus
      • Craft
      • Daewoo
      • Ferroli
      • Hydrosta
      • Kiturami
      • Navien
      • Protherm
      • Еще...
    • Запчасти и комплектующие
      • Запчасти и комплектующие
      • Запчасти
      • Насосы топливные
      • Блоки управления
      • Комплектующие для калориферов
      • Комплектующие для кондиционеров
      • Комплектующие для тепловых завес
      • Комплектующие к инфракрасным обогревателям
      • Комплектующие радиаторов
      • Форсунки
      • Комплектующие для конвекторов
    • Комплектующие отопительных систем
      • Комплектующие отопительных систем
      • Арматура
      • Антифриз
      • Гидроаккумуляторы
      • Группа безопасности
      • Для котельных на отработанном масле
      • Оборудование для подачи топлива
      • Теплообменники
    • Кондиционеры промышленные
      • Кондиционеры промышленные
      • Воздушные тепловые насосы
      • Компрессорно-конденсаторные и внутренние блоки (ККБ)
      • Мультизональные
      • Прецизионные
      • Руфтопы (Крышные кондиционеры)
Потребление электроэнергии инфракрасным пленочным теплым полом, как снизить расход
Фото — Инфракрасный тёплый пол

Инфракрасные тёплые полы отличная альтернатива водяным и кабельным системам. Они работают от электричества, и траты на него — это основной минус данных конструкций. Хотя стоит сказать, что в сравнении с электрическими полами кабельного типа, расходы значительно ниже.

На уровень расходов связанных с эксплуатацией плёночных полов влияет площадь обогреваемого помещения и мощность устройства. Поэтому, важно грамотно провести расчёт производительности инфракрасного пола для конкретной площади.

Кроме того, существуют методы способные снизить затраты на электроэнергию — качественная теплоизоляция помещения и установка правильного терморегулятора со специальной программой.

Расход при постоянном включении

Функционирование тёплого плёночного пола без терморегулятора является не безопасным.

Ведь работа устройства без данного прибора может привести не только к поломке системы, но и к повреждению напольного покрытия.

При такой работе, электропотребление пола составляет 0,22 кВт/час. За 30 дней беспрерывного функционирования устройства, энергопотребление будет равно 158,4 кВт/м.кв или 533,8 руб/м.кв..

Потребление с использованием терморегуляторов

Фото — Терморегулятор для тёплого пола

Установка терморегулятора позволяет уменьшить расход потребления ИК полами энергии приблизительно на 30 — 40%. При его отсутствии, поверхность будет чрезмерно нагреваться, что снизит комфортность полов.

Основная функция термостата — отслеживать уровень нагрева поверхности чистовых полов, и при необходимости выключать и включать подачу электропитания.

Термостаты бывают механическими — предназначены для работы в полах не более 12 часов в сутки, и автоматическими. На автоматических приспособлениях, возможно, устанавливать программу для контроля режимов обогрева, а также с их помощью осуществлять контроль над устройством.

Принцип функционирования терморегулятора прост — когда прибор фиксирует изменения температурных показателей, он отключает подачу питания или возобновляет её при понижении градуса нагрева ниже установленного уровня.

Способы снижения расходования электричества

Чтобы снизить расход потребления электроэнергии инфракрасным тёплым полом, следует учитывать ряд моментов при сооружении системы.

Выбор мощности

Для обеспечения комфортного температурного уровня в квартире необходима плёнка с параметрами 150 Вт/м2. Возможно, укладывать изделие, мощность которого составляет 220 Вт — если пол выступает основным источником тепла.

Инфракрасные полы рекомендовано стелить только в местах, где требуется подогрев. При этом необходимо строго придерживаться правил монтажа. Плёнка должна покрывать около 70% от общей площади.

К сведениям! В загородных домах, на первых этажах и балконах нужна сплошная карбоновая плёнка со специальным слоем, который защищает от влаги.

Утепление помещения

Фото — Вспененный полиэтилен для теплоизоляции пола

Большую роль в экономии ресурсов играет теплоизоляция помещения, то есть снижение теплопотерь. Если комната плохо утеплена, то тепло будет уходить сквозь щели. И, чтобы поддерживать необходимый температурный уровень, циклы нагрева пола будут более продолжительным, тем самым увеличивая расходы на электричество.

Избежать потери тепла поможет хорошая теплоизоляция не только пола, но также стен и потолка, так как через них уходит около 20% тепла. Утеплять потолок лучше базальтовой ватой в два слоя, а стены с укладыванием теплоизоляционного материала и возведением дополнительной кирпичной кладки.

Для предотвращения утечки тепла через полы, помимо укладки теплоизоляционного материала, хорошим вариантом будет дополнительный слой бетонной стяжки. В качестве напольного утеплителя подойдёт вспененный полиэтилен с отражающим слоем.

К сведению! Наличие металлизированного отражающего слоя позволяет экономить до 40% электроэнергии, так как она направляет тепло вверх, и не позволяет уходить ему через перекрытия в полу.

А с учётом того, что тарифы на электроэнергию сегодня достаточно высокие, то это позволит значительно сберечь семейный бюджет от лишних расходов.

Двери и окна

Двери и окна должны устанавливаться и закрываться плотно, чтобы через них не выходил тёплый воздух.

Если эти условия не будут соблюдены, то половина тепла будет выдуваться, и устройству придётся работать больше по времени, что приведёт к дополнительным тратам.

Использование программируемых терморегуляторов

При установке программируемого термостата в каждой комнате, можно значительно снизить потребление энергии плёночным тёплым полом. Так как его наличие позволяет производить регулировку температуры с учётом предназначения и характеристик помещения, а также времени года.

В отличие от обычного устройства, где терморегулятор отключается по достижению требуемой температуры, и включается при охлаждении пола, программируемый может производить регулировку по установленному времени, или осуществлять полное отключение нагрева. Использование программируемого терморегулятора экономит до 30% электричества.

Зонирование пространства

Снизить потребление на электроэнергии позволит зонирование пространства, особенно при наличии программируемых терморегуляторов, с установкой на них функции чередующего обогрева. Кроме того, нет необходимости располагать плёнку под тяжёлой мебелью — это деньги на «ветер».

Напольное покрытие

Так как инфракрасная плёнка обладает незначительной толщиной, то её можно монтировать под любое половое покрытие.

Выбирая напольное изделие для тёплого плёночного пола, нужно учитывать, что разные покрытия имеют различную степень теплоизоляции. Уровень теплопроводности влияет на мощность устройства, которое требуется для данного «пирога».

Отключение системы, и недопущение её работы без необходимости

Дополнительный способ снизить затраты на электроэнергию является отключение системы, когда в доме нет людей. Но этот вариант подходит только в случаи, если плёночный пол выступает в качестве дополнительного источника тепла.

Если устройство является основной системой обогрева, то отключение не целесообразно, так как помещение остынет, а для его повторного обогрева уйдёт приблизительно такое же количество энергии, которое вы сэкономите на отключении.

К сведению! Понижение уровня обогрева помещения всего на 1 градус, позволит уменьшить расходы на 5%.

При соблюдении данных правил, вы сможете существенно снизить затраты на электропитание, при этом на комфорте в доме это не отразится.

Расход мощности потребления на 1 м2 в зависимости от покрытия

Фото — Инфракрасный пол с ламинатом

Как уже говорилось выше, на мощность устройства оказывает влияние теплопроводность полового покрытия, то есть, для разных изделий требуется свой уровень обогрева. Если укладывается линолеум или плиты ПВХ, то достаточно использовать пол с небольшой мощностью, не превышающей 100 — 130 Вт/м2.

Если в помещении деревянные полы, то мощность плёночного теплого пола на 1 м2 повышается пропорционально толщине досок, так как дерево имеет низкую степень теплопроводности.

Не рекомендовано стелить инфракрасные полы под кафель, ведь клей или стяжка не достаточно плотно соприкасаются с основанием, что приведёт к трещинам на поверхности.

Рассчитаем потребление электроэнергии для одной комнаты

Чтобы вычислить, сколько потребляет электроэнергии инфракрасный тёплый пол, нужно отталкиваться от его модификации и назначения — устройство будет основным или дополнительным источником обогрева.

Средний расход колеблется от 150 до 220 Вт, если плёнка — это основной источник тепла, то 150 — 200 Вт/м2, если дополнительный — от 100 до 160. При этом расчётное потребление составляет 2,5 Вт в час, но фактическое значение намного меньше. Снижать этот показатель позволяет установленный специальный аппарат управления. При помощи его, отдельные зоны помещения нагреваются по очереди, тем самым мощность плёночного пола можно снизить в 3 раза.

Показатель затрат на электроэнергию меняется от:

  • вида системы — основная или дополнительная;
  • мощности пола;
  • температуры воздуха снаружи;
  • степени утепления помещения;
  • наличия терморегулятора;
  • правильности монтажа;
  • количества окон.

Поэтому, 100% точно рассчитать, сколько потребляет плёночный тёплый пол электроэнергии не возможно.

Пример расчёта потребляемой энергии

Прежде чем приступить к расчёту, нужно вычислить площадь помещения, определиться с желаемой температурой, и рассчитать коэффициент теплопотерь, который умножается на мощность метра квадратного.

Фото — Расчёт потребления энергии

Произведём расчёт потребляемой электроэнергии на примере помещения, общая площадь которой составляет 60 м2. За вычетом мебели, размер помещения будет 40 м2.

Теплопотери с 60 м2 будут равны 30 Ватт на м2, или 0,03 кВт.

0,03 x 60 = 1,8 кВт в час — столько происходит потерь энергии за час.

Чтобы компенсировать данные потери и создать комфортную атмосферу в комнате, потребуется больше энергии на 0,2 кВт, то есть 2 кВт. Такая мощность должна быть у плёночного пола без терморегулятора.

Если планируется пол с терморегулятором, то мощность 1 метра квадратного должна равняться 2000/40 = 50 Вт/м2.

При установке программируемого терморегулятора требуется более мощная плёнка — 80 Вт/м2. При наличии данного устройства пол будет работать в 2 раза меньше. Несмотря на это, в квартире будет комфортная температура, а потребление электроэнергии небольшое. Вместо 1,8, всего 0,8 кВт/час.

То есть, 0,8 x 24 = 19 кВт, а в месяц расход энергии плёночного тёплого пола составит около 600 кВт. Это в том случаи, если инфракрасный пол выступает основным источником обогрева.

Чтобы определить затраты в денежном эквиваленте, необходимо воспользоваться простой формулой — умножить 600 кВт на стоимость 1 кВт.

К сведению! Специалисты рекомендуют производить расчёт потребляемой мощности инфракрасного пола с запасом. На размер данного запаса влияет тип помещения и климатические условия.

Какие теплые полы самые экономичные в расходовании электроэнергии

Существуют следующие типы тёплых полов: водяные и электрические, последние в свою очередь подразделяются на кабельные и инфракрасные.

Водяные подключаются к центральному отоплению (при наличии разрешения) или к специально оборудованному котлу. Нагрев воды в котле осуществляется от электричества — в этом случаи это достаточно дорого, или источником питания выступает газ — это наиболее дешевый способ.

Если сравнивать электрические системы в плане расхода электроэнергии, то это выглядит следующим образом.

  Тип тёплого пола Уровень эффективности расхода электроэнергии Энергосбережение
Кабельный, в них нагревательный элемент — кабель 68% 58%
Инфракрасный — плёнка с карбоновыми пластинами 82% 87%

На основании этой таблицы, можно сделать вывод, что инфракрасный электрический пол, в плане потребления электроэнергии является самым экономичным. Плёнка быстро нагревается и долго держит тепло. При этом тепло не тратится на обогрев воздуха, а передаётся на прямую предметам и человеку.

К сведению! Любая отопительная система интенсивно затрачивает энергию лишь на первом этапе обогрева, впоследствии она тратит ресурс только на поддержание заданного температурного уровня, поэтому расход будет небольшой.

Стоит сказать, что помимо экономии электрической энергии, инфракрасная конструкция ионизирует воздух и устраняет неприятный запах. Кроме того, плёночный пол не сушит воздух, и не оказывает влияние на его влажность.

Если правильно рассчитать мощность инфракрасного пола и теплопотери, а также установить терморегулятор, то достичь необходимые комфортные условия в квартире можно без труда. При этом, система будет экономичной, а траты на эксплуатацию не значительные.

Видео пособия

Новый инфракрасный с низким энергопотреблением Энергосберегающий PTC Саморегулирующийся теплый пол Углеродная нагревательная пленка 220W | |

>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц

Ширина: 50см

Длина инфракрасной волны: 8 ~ 16um

Толщина: 0,338 мм (нагревательная пленка толщиной 0,25 мм небезопасна для использования под полом)

Пакет включает в себя: выбранный размер нагревательной пленки

Примечание: заказ включает только нагревательные пленки.

Добавьте 1 доллар США по следующей ссылке, чтобы получить вместе 2 зажима и 4 изоляционные пасты:

https://www.aliexpress.com/item/4000989870531.html

>>> Что такое PTC?

PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при понижении температуры.

>>> Что такое нагревательная пленка PTC?

Нагревательная пленка PTC - это новый тип и обновленный продукт для теплых полов на основе обычной нагревательной пленки.

Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться.Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.

>>> По сравнению с обычной нагревательной пленкой

PTC HEATING FILM compare

>>> Почему стоит выбрать нагревательную пленку PTC?

  • Саморегулирующийся нагрев, нет риска перегрева.

  • Больше энергосбережения, чем у обычной нагревательной пленки, традиционная система нагрева воды.

  • Экономичный обогрев с частичным обогревом - ненужные зоны обогрева могут быть отключены.

  • Прост в установке и обслуживании. Чистая, бесшумная, не требующая обслуживания операция и экономия места.

  • Создает здоровую и комфортную среду, без электромагнитного излучения, длина инфракрасной волны составляет 8 ~ 16 мкм, это полезно для здоровья человека.

  • Нагревательная пленка подходит для использования на различных этажах: композитный пол, ламинатный пол, деревянный пол, мрамор, плитка, ковролин, полы из ПВХ и так далее.

>>> Структура нагревательной пленки

ptc heating film

======================================================= ==========================================

Real Photos:

======================================================= ==========================================

Rated Products (Нажмите на картинку для проверки):

1) Принадлежности для установки нагревательной пленки:

2) Комнатные комнатные термостаты:

======================================================= ==========================================

Этапы подключения:

Электрическая схема нагревательной пленки (два типа проводки)

1.Нагревательная пленка

2. Питание к нагревательной пленке

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

Heating Film wiring A carbon heating film wiring B

,
50cmX2m Инфракрасная пленка для обогрева пола Комплекты ковриков для теплого пола с WiFi Термостат Зажимы Изолирующие пасты | |

Номинальная мощность: 220 Вт / м2 (+ -10%), ширина 50 см, поэтому она составляет около 110 Вт / м.

Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц

Ширина: 50см

Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)

В коплект входит:

1м2 х нагревательных пленок (2м х 0.5 м)

1 шт. Х термостат (в комплект входит 3 метра внешнего датчика)

4 шт. Х зажимов

1 рулон х изоляционной пасты (0,3 м)

1 рулон х изоляционная лента (15м)

Преимущества: инфракрасная пленка из углеродного волокна:

Инфракрасный луч является одним из самых способных к глубокой коже и подкожной клетчатке во всем солнечном свете. Из-за близости дальнего инфракрасного луча и частоты человеческого тела и вибрации клетки, после того, как «свет жизни» проникает в тело, вызывает резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.

Кроме того, некоторые вредные вещества на теле человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.

Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция

Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в разрушении состояния физиологического равновесия, восстановлении и улучшении местной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.

Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.

Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.

Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление новых продуктов, ежедневное потребление 0,1-0,15 градуса на квадрат (6-8 часов)

1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час

2. Простота установки, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.

3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред.

Приложения:

Реальные фотографии:

Примечание. Вновь созданный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены случайным образом.Характеристики пленки точно такие же, разница только в этикетке. Спасибо !!!

50cm

О доставке: если вам нужна быстрая доставка, например, FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.

Примечание:

Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.

Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощность (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.

Rated Products (Нажмите на картинку, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

1) Пожалуйста, нажмите на картинку, чтобы купить термостаты

7 MK70 thermostat 8 MK70 thermostat BHT002B thermostat

2) Wi-Fi Mobile APP контролируемые термостаты

WIFI MK70 thermostat WIFI BHT002 Thermostat WIFI MK605 thermostat WIFI HY08WE-1BW thermostat WIFI HY03WE-4W thermostat

Примечание:

Чёрный термостат имеет красный или белый текст, отправленный случайным образом.

,
50 градусов Инфракрасный теплый пол Инфракрасная углеродная нагревательная пленка Minco Heat | |

Технические характеристики:

Рабочее напряжение: AC200 ~ 240 В 50/60 Гц.

Номинальная мощность: 220 Вт / м2 + -10%

Размер: ширина 50см, длина 25см ~ 800см опционально

Толщина: 0,338 мм Стандартная толщина (толщина пленки 0,25 мм не подходит для обогреваемых полов).

Максимум. температура поверхности: 52 ° С.

Сертифицировано: CE, ROHS, EAC.

Примечание: заказ включает только нагревательную пленку, без аксессуаров.

Добавьте 1 доллар США по следующей ссылке, чтобы получить 2 зажима и 4 изолирующие пасты.

https://www.aliexpress.com/store/product/1-USD-each-For-Extra-Transportation-Costs-or-Make-Up-the-Difference/4588011_32953463855.html?spm=2114.12010615.8148356.1.54872d4cAZb3V3

product details

Превосходство нагревательной пленки Отопительная система:

area Углеродная тепловая зона

② База пленки (ПЭТ)

bus Шина из чистой меди

line Линия разреза

para1

Инфракрасное отопление - это один из самых здоровых и современных методов обогрева, в котором используются те же тепловые свойства, что и у самого солнца.Инфракрасные лучи непосредственно нагревают людей, стены и предметы, а затем воздух нагревается от них. В традиционном радиаторном отоплении это приводит к нагреву и осушению воздуха. Теплый воздух поднимается вверх и сначала нагревает верхнюю часть комнаты, а затем низко лежащие предметы, людей и так далее.

- Инфрапанели имеют эффективность 98%, средняя экономия энергии - 30%.

- Инфракрасный обогрев не вызывает рассеивания пыли

- Создает здоровую окружающую среду, уничтожает бактерии

- Обеспечивает равномерную температуру во всей комнате

- Чистая, бесшумная, не требующая обслуживания операция и экономия места

- Простое управление и работа с термостатами

- Простая установка, нет необходимости переделки пола или стен

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы достичь сопоставимого ощущения тепла.Снижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

Heating film 111

реальные фотографии продуктов:

product installation

Схема подключения нагревательной пленки

1. Нагревательная пленка

2. Мощность нагревательной пленки

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

Heating Film Connection

сделать подключения

carbon heating film connection

>>> Установка деталей (нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Комнатные термостаты:

,
200 ~ 240 В Новый инфракрасный с низким энергопотреблением Энергосберегающий PTC Саморегулирующийся теплый пол Углеродная нагревательная пленка 220 Вт / м2 | |

Что такое PTC
PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов с ПТКС будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала уменьшится, когда температура снизится.


Что такое нагревательная пленка PTC
Нагревательная пленка PTC - это новый тип и обновленный продукт для теплых полов на основе нагревательной пленки.
Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться.Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.


В пакет включено:
1 X пленка для подогрева пола


Спецификация:
Номинальная мощность: 220 Вт / м (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц
Ширина: 50 см
Длина инфракрасного излучения: 8 ~ 16um
Толщина: 0,338 мм (0,25 мм) Толщина нагревательной пленки небезопасна для использования под полом)


Особенности:
1.Быстрый нагрев возможен методом высокой эффективности
2. Хорошие эффекты нагрева при относительно низкой температуре по сравнению со старой системой отопления. Пленка обладает отличной прочностью и долговечностью. Использовать не менее 20 лет.
3. Отопление без пламени. Безопасное использование для таких объектов, как детская школа, дома престарелых, больницы ......
4. Тихое и чистое отопление. Температура низкая, что дает человеку благотворное влияние множества дальних лучей и сохраняет свежий воздух в комната.
5. Сохраняйте спокойствие и чистоту в доме и в помещении, так как нет звука горючего, нет вибрации, нет вентиляции, и это особенно хорошее отопление для некоторых областей, таких как больницы, которые необходимо содержать в чистоте и чистоте.
6. Энергосберегающее и экономичное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.


Примечание:
Температура поверхности нагревательной пленки не будет превышать 60 ℃, нет утечки или саморазрушения, работа с электрической пленкой, никто не может использовать в случае высокой температуры, область нагрева электрической пленки запрещается покрывать предметы, чтобы не влиять на рассеивание тепла, в результате чего температура нагревательной пленки слишком высока, тепло и производят высокую температуру, мембрана и пол будут повреждены.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
