Инфракрасный теплый пол расход электроэнергии: Инфракрасный теплый пол: потребление электроэнергии

Инфракрасный теплый пол: потребление электроэнергии

Пожалуй, в современном мире с системой обогрева дома «теплый пол» знакомы многие покупатели. А уж люди, задающиеся вопросами потребления и расхода электроэнергии, тем более. И, тем не менее, теплый пол – современная система отопления, которая обеспечивает подогрев воздуха в комнате за счет нагрева полов. Т.е. движение тепла происходит снизу вверх, в качестве нагревательных элементов может выступать кабель, пленка или маты.

Потребляемые мощности теплых полов

Как уже было сказано выше, в настоящее время применяются следующие виды теплых полов: пленочный, кабельный и с использованием матов. Пленочные теплые полы наиболее часто используют при укладке под ламинат и линолеум, кабель и маты более распространены при использовании под цементной стяжкой или керамической плиткой. Хотя данное разделение весьма условно, пеленочный инфракрасный пол может с равным успехом применяться и под ламинатом, и под керамической плиткой. Каждый из перечисленных выше нагревательных элементов имеет определенный набор характеристик: геометрические параметры, потребляемая мощность, рабочая температура.

В данном случае нас интересует именно вопрос потребления электроэнергии, поэтому давайте рассмотрим, какое количество электричества расходует тот или иной нагревательный элемент:

1. инфракрасная пленка – одно из наиболее популярных на сегодняшний день конструктивных решений теплого пола потребляет электроэнергии от 150 до 400 ватт на квадратный метр покрытия;
2. термоматы – от 120 до 200 ватт на квадратный метр покрытия;
3. нагревательный кабель – от 10 до 60 ватт на квадратный метр.

В среднем, можно сказать, что потребление электроэнергии теплым полом ограничивается диапазоном 120-200 ватт на квадратный метр. Данный показатель достаточно экономен, что позволяет использовать теплый пол в качестве основного и вспомогательного источника отопления.

Как рассчитать будущие затраты электроэнергии

Определить предполагаемый расход электроэнергии в месяц несложно. Сделать это вы можете самостоятельно, воспользовавшись формулой:

W=0,4xSхP

где Р – потребляемая мощность, Вт/м2;

S – площадь отапливаемой комнаты, м2;

0.4 – коэффициент, учитывающий полезную площадь. Здесь следует немного пояснить. Укладка теплого пола по все поверхности помещения нецелесообразна. Во-первых, по технологии укладки, вам необходимо выполнить отступ от стены порядка 10-20 см. Во-вторых, если в помещении присутствуют другие мощные источники тепла, например, камин и печь, то от них нужно отступать не менее метра. В-третьих, укладка теплых полов не делается под крупногабаритной мебелью и другими аналогичными предметами. 0.4 – эмпирический коэффициент, при желании вы можете вывести его самостоятельно, учтя все вышеперечисленные требования.

Давайте рассчитаем потребляемую мощность на конкретном примере. Предположим, в вашем доме есть гостиная, где вы планируете установить пленочный инфракрасный теплый пол. Площадь помещения – 25 м2, потребляемая мощность – 150 Вт/м2. подставим данные в формулу и получим:

W=0.4x25x150=1500 Вт=1,5 кВт.

Т.е. планируемое потребление электроэнергии пленочным теплым полом составит 1.5 кВт в час. Попробуем рассчитать месячное потребление. Предположим, что система обогрева будет использоваться как вспомогательная и, следовательно, функционировать порядка 8-9 часов в сутки. Соответственно, суточные затраты электрической энергии составят (8…9)х1,5=12-13,5 кВт. В среднем месяц состоит из 30 суток, следовательно, 30х(12…13,5)=360…400 кВт в месяц.

Казалось бы все просто. Но это не так на самом деле. Приведенные выше расчеты достаточно грубы, и фактическое потребление электричества, как показывает практика, примерно в 2-3 раза меньше. За счет чего достигается подобная экономия? Применение терморегуляторов, которые позволяют сэкономить до 40% электроэнергии, использование менее мощных систем отопления и т. п.

Наши расчеты требуют логического завершения. Вероятное количество потребляемой энергии вы рассчитали, осталось умножить количество кВт на стоимость электроэнергии в вашем населенном пункте, и вы получите сумму, которую вам предстоит оплачивать ежемесячно.

При расчетах следует учитывать, что если теплый пол используется в качестве основного источника отопления, то вам потребуется нагреватель с мощностью не менее 60 Ватт. Если как вспомогательный источник, то будет достаточно и 20-30 Ватт.

Каким образом можно сократить затраты

Выше мы рассчитали, какое количество энергии потребляет теплый пол для отопления гостиной. Если осуществить расчет для всех помещений и суммировать, то выйдет вполне приличная сумма затрат. Оплата подобной квитанции за электроэнергию ставит под сомнение рентабельность установки этой системы обогрева.

Но выход есть, есть способы, позволяющие значительно сэкономить затраты:

• качественная теплоизоляция. Чем меньше теплопотерь в вашем доме, тем меньше затрат энергии требуется на его отопление и поддержание необходимого теплового режима.
  Как показывает практика, качественная теплоизоляция позволяет снизить затраты на 30-40%.
• терморегулятор следует устанавливать в самой «холодной» точке помещения. В этом случае помещение будет оптимально прогреваться полностью и не будет потерь тепла на подогрев «холодных» зон за счет «теплых».
• укладку теплых полов следует осуществлять только на полезной площади. Так вы избежите затрат на прогрев неиспользуемой площади.
• установите оптимальную температуру прогрева. Даже снижение температуры в помещение на 1 градус позволяет экономить до 5%.

Поделитесь в соцсетях:

Опубликованно 18.10.2016 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Теплый пол, Электропотребление. Добавьте в закладки постоянную ссылку.

Инфракрасный теплый пол: расчет потребление электроэнергии

Современные системы отопления приобретают широкую популярность, особенно среди владельцев частных загородных домов. Рассматривая различные типы и конструкции систем, хочется обратить внимание на инфракрасный теплый пол, потребление электроэнергии у которого зависит от множества факторов.

Содержание

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Как рассчитать энергопотребление

Прежде чем вести речь о конкретных расчетах электроэнергии, необходимо четко представлять два основных понятия, позволяющие рассчитать энергопотребление и выполнить расчет тепла теплого пола. В первую очередь, это максимальное значение необходимой выделенной мощности. Инфракрасный теплый пол потребление электроэнергии осуществляет в зависимости от его модификации. В среднем, потребляемая мощность составляет от 150 до 220 ватт. Поэтому, расчетное потребление может доходить до 2,5 квт/час.

Фактическое потребление электроэнергии инфракрасными теплыми полами, значительно меньше расчетного. Сократить этот показатель позволяют специальные аппараты управления, с помощью которых помещения разделяются на определенные зоны, нагревающиеся поочередно. Таким образом, максимальная мощность пленочного покрытия может быть снижена почти в три раза, чем мощность водяного теплого пола. Эти результаты достигаются и благодаря собственным качествам инфракрасной пленки.

Пленка располагается на значительной площади, до 70% от всего помещения. Нагретый воздух поднимается вверх, обеспечивая необходимый уровень обогрева. Сам нагрев происходит очень быстро. Когда температура достигает заданного уровня, нагревательные функции отключаются. В результате, общая экономия электроэнергии может достигать 60-90% от заданной максимальной мощности, то есть фактическое включение обогрева производится всего лишь на период от 6 до 25 минут в течение часа.

Экономия электроэнергии при работе инфракрасных пленочных полов достигается за счет проведения специальных мероприятий:

• Установка качественных окон, утепление уже имеющихся окон и балконных рам.
• Устройство надежной теплоизоляции дверей.
• Обязательная теплоизоляция основания полов, чтобы тепло не уходило к соседям.
• Правильный выбор и установка терморегулятора, позволяющего сэкономить на цикличной работе системы 20-30% электроэнергии.
• Еще большей экономии можно добиться за счет установки программируемого терморегулятора, максимально оптимизирующего работу системы.

Таким образом, использование чередующихся режимов обогрева позволяет существенно снизить расход электроэнергии в процессе эксплуатации инфракрасных полов.

Монтаж инфракрасного пленочного теплого пола

Толщина инфракрасной пленки позволяет использовать ее с любыми видами напольных покрытий. Она может монтироваться на стены и потолки, создавая обогрев всего объема помещения. В первую очередь нужно составить схему расположения нагревательных элементов, с учетом мебели, имеющейся в данном помещении.

После этого нужно тщательно подготовить и выровнять поверхность. Перепады бетонной стяжки не должны превышать 1 мм на 2 м.п. Во избежание потерь тепла через плиты перекрытия на пол укладывается термоизоляционная подложка в виде вспененного полипропилена, толщиной 3-4 мм с односторонним фольгированным покрытием. Термоизоляционные полосы стыкуются между собой и фиксируются с помощью специального термоизоляционного скотча. В конце укладки полосы аккуратно подрезают по краям по всему периметру помещения.

После этого раскатывается рулон термопленки. Отмеряется части нужной длины, которые разрезаются по нанесенным меткам и укладываются на пол по составленной схеме. Места разрезов располагаются примерно через 18 см и выделяются пунктирными линиями, возле которых нарисованы ножницы. Запрещается разрезать пленку по диагонали, поскольку в этом случае она придет в негодность. Между нагревательной пленкой и стеной должен быть зазор не менее 10 см. Сами полосы укладываются на термоизоляционную подложку с зазором между собой 5-10 мм.

В местах разрезов токопроводящие шины остаются открытыми, на них приклеиваются полоски битумной изоляции, которая входит в комплект теплых полов. Контакт вставляется точно по центру в торце токопроводящей шины и плотно фиксируется плоскогубцами. В клемме контакта зажимается токоведущий провод, конец которого зачищается на 5-10 мм. После этого место соединения полностью закрывается битумной изоляцией.

Секции инфракрасных теплых полов, разрезанные в виде полос, подключаются параллельно с помощью многожильных медных проводов, сечением не ниже 1,5 мм2. Автоматическое срабатывание терморегулятора в нужное время обеспечивается датчиком температуры.

Термодатчик устанавливается около стены, где планируется монтаж терморегулятора, на расстоянии примерно 20-25 см от края. В полу с помощью перфоратора делается штроба, куда и укладывается датчик. После этого он сверху прикрывается инфракрасной пленкой. Для отображения истинной температуры пола датчик должен быть уложен поверх теплоизоляционной подложки.

Расход электроэнергии на теплый пол на 1 кв.м: инфракрасный теплый пол

Особенности пленочного теплого пола

Большое энергопотребление всегда было недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями жрет дикое количество электроэнергии, от чего счетчики буквально взлетают вверх из-за высокого потребления. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прилагают все усилия для снижения энергопотребления. Например, в технике используются точные электронные термометры, проводятся опыты с теплоносителем и способами его нагрева. Пленочные теплые полы стали интересным и экономичным решением. Требуя минимум труда при монтаже, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономичным. Нельзя сказать, что расход электроэнергии снижается прямо-таки резко, но в целом затраты снижаются на 20-40%. Учитывая высокую стоимость электрического отопления, сумма экономии будет значительной. Также следует отметить минимальную стоимость монтажа пленочного теплого пола. Только вот на саму пленку придется потратиться.

Рассмотрим основные особенности пленочных теплых полов:

Пленкой можно обогревать кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

• Экономное энергопотребление — после проведения работ по теплоизоляции вашего дома его можно уменьшить еще на 10-15% от первоначального значения;
• Большой выбор пленок различной мощности — для работы в качестве основного или вспомогательного источника тепла;
• Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
• Инфракрасная пленка не требует мощной стяжки, что дополнительно снижает энергопотребление и устраняет инерцию.

Подходящие варианты комплектов теплого пола

Код РС

Наименование

Площадь, м2

Удельная мощность, Вт

— Внимание. Комплекты нагревательных кабелей, представленные в расчете, необходимы в количестве 3-х штук!

Код РС

Наименование

Мощность, Вт

Длина, м

Минимальный шаг укладки, см

Шаг укладки, см

Удельная мощность на м2

, Вт 90 3 Площадь, м2

Код РС

Мощность

Удельная мощность на м2

Энергопотребление теплого пола

Энергопотребление инфракрасного пленочного теплого пола рассчитывается по простейшим формулам. Перед монтажом необходимо решить, как будет использоваться пленка – как основной источник отопления или как вспомогательный источник тепла помимо радиаторов, батарей и других устройств.

Если пленочный теплый пол будет выступать дополнением, вам понадобится пленка мощностью 150 Вт/кв. м. Для работы в автономном режиме его мощность должна быть 200-220 Вт/кв.м. Если в помещении холодно, да еще и сыро, увеличиваем вместимость до 300 кв.м. В качестве основы для наших расчетов выберем два образца – мощностью 150 и 220 Вт/кв.м. Посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Сначала следует рассчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для помещений с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами, она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому, прежде чем производить расчеты, нужно составить план и решить, где будет лежать ИК-пленка и в каком количестве.

Представленные цифры действительны для круглосуточной работы пленочных теплых полов, но на практике они работают в повторно-кратковременном режиме, подчиняясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 квадратных метров. м. Из этой сотни около 20% всей площади отведено под мебель. Общая площадь инфракрасной пленки в доме 80 кв.м. Если его использовать в качестве основного источника тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет максимум 528 кВт электроэнергии в месяц, вспомогательный — 360 кВт. Цифры вполне сносные, но не совсем правильные. Следует учитывать:

• Уровень теплопотерь в отапливаемом здании;
• Наличие терморегуляции и заданной на ней температуры;
• Характер использования жилого дома.

Как рассчитать теплый пол своими руками

После того, как вы определились с тем, какой источник тепла у вас будет у электрического теплого пола (основной или дополнительный) и выбран нагревательный элемент, можно приступать к расчету шага укладки. Очень важно непосредственно перед монтажом сделать правильный расчет теплого пола

с учетом теплопотерь и полезной площади отапливаемого помещения.

Рассчитываем шаг укладки нагревательного кабеля

После того, как кабель выбран, необходимо рассчитать шаг укладки, чтобы уложить его ровно. Шаг укладки – это расстояние между параллельными линиями нагревательного кабеля.

h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)

Для нашего случая: (12,5 * 1000) / (140) = 90 мм.

В итоге приходим к выводу, что купленный кабель необходимо прокладывать с шагом 9 см. Перед началом монтажа желательно начертить план укладки.

Полы с подогревом становятся все более распространенными в наших домах. Обогрев пола осуществляется с помощью водяного отопления, укладки труб в стяжку или электричества – различных нагревательных элементов, преобразующих электроэнергию в тепло. Не всегда есть возможность сделать водяной теплый пол – в старых квартирах получить на это разрешение нереально. С электроотоплением проще – даже для старых полов можно найти вариант, дающий минимальную нагрузку. Но для того, чтобы дом был теплым, необходимо предварительно произвести расчет электрического теплого пола. Тогда расход на обустройство будет оптимальным, а мощности хватит даже на самые холодные периоды.

Терморегуляция и более реальные цифры

Энергопотребление электрического теплого пола снижается за счет установки термостата. Без него температура поверхности напольного покрытия была бы слишком высокой и не очень комфортной. Термостат следит за температурой готовых полов, включая и выключая питание по мере необходимости. В зависимости от уровня тепловых потерь реальное потребление падает на 30-40%.

Есть еще один способ сэкономить — это отключить теплые полы, когда дома никого нет. Этот прием актуален, если пленка используется в качестве вспомогательного оборудования. Если он работает как основное отопление, то отключать его нет смысла — за это время дом остынет, и на его повторный обогрев потребуется примерно столько же электроэнергии, сколько сэкономится в период отключения.

Суммарно, даже если пленочные теплые полы будут работать 60% от общего времени (это 14,4 часа в сутки), потребляемая мощность составит около 317 кВт (или 216 кВт при работе во вспомогательном режиме).

Посмотрим, что мы получим в денежном выражении. Так как тарифы на электроэнергию в регионах разные, примем в среднем 4,5 руб./кВт. За месяц работы в основном режиме расход на пленочные теплые полы составит 1426,5 руб./мес, во вспомогательном режиме – 972 руб. руб./мес.

Какой пол выбрать?

Теплый пол может быть водяным или электрическим на усмотрение хозяина. Первый вариант разрешено использовать в частных домах, так как его подключение к централизованной системе отопления запрещено. Для вашего дома водяной пол предпочтительнее, так как использование электричества для отопления обходится дороже.

В многоэтажных квартирах предпочтительнее использовать электрические теплые полы. Можно выбрать небольшую мощность, так как напольное отопление является дополнительным, а радиаторное отопление основным. Выбор типа утеплителя зависит от типа используемого покрытия.

Пониженное энергопотребление

Теплоотражающий слой максимизирует эффективность ИК-пленки, накапливая и направляя тепло в нужном направлении.

Нам удалось подсчитать вполне реальные цифры расхода электроэнергии на эксплуатацию пленочных теплых полов. Затраты не такие уж и страшные, но для достижения соответствия требуется небольшая работа. Во-первых, нужно правильно уложить ИК-пленку, подложив под нее теплоотражающий слой. Благодаря этому выделяемое им тепло не будет уходить в бетонную стяжку или другие подземные конструкции.

Также необходимо уменьшить потери тепла, это будет несколько сложнее. Сначала нужно провести работы по стенам жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижен за счет установки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе строительства домовладения, иначе вы понесете дополнительные расходы.

Утепление потолка поможет снизить энергопотребление пленочного теплого пола, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплять базальтовой ватой или любым другим подобным утеплителем, причем в два слоя. Такая изоляция поможет снизить затраты на электроэнергию и предотвратит утечку тепла за пределы дома.

Для снижения теплопотерь и соответствующего уменьшения энергозатрат на эксплуатацию пленочного пола следует провести работы по другим элементам:

• Двери — необходимо либо установить в доме нормальные входные двери, либо понести расходы на электрические обогрев;
• Полы — еще одно место, через которое может проходить тепловая энергия. Эта протечка предотвращается дополнительной бетонной стяжкой, а также серьезными теплоизоляционными материалами. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – затем расстилается пленка, поверх нее укладывается финишное покрытие;
• Большая площадь оконных проемов и дополнительных окон – все это способствует увеличению энергозатрат на эксплуатацию пленочных теплых полов. Лишние окна следует заложить, а слишком широкие проемы сделать более узкими – причиной потерь является минимальное соотношение между площадью окон и площадью пола.

Все эти меры помогут предотвратить утечку тепловой энергии и снизить энергопотребление.

Расчет энергопотребления пленочного инфракрасного теплого пола

Рассчитать энергозатраты на работу инфракрасного теплого пола достаточно просто. Правда, здесь следует учитывать будущий режим работы системы теплого пола: круглосуточный или принудительный. В первом случае затраты будут выше, но этим режимом пользуется только 1 из каждых 5 домовладельцев, установивших инфракрасный теплый пол. Дело в том, что большинство из нас большую часть дня проводят на работе, дети в школе, поэтому совсем не обязательно поддерживать комфортную температуру в пустой квартире.

артикул

Единственное, о чем следует сказать подробнее, так это о коэффициенте энергопотребления 0,35, который обеспечивает термостат для теплого пола. Некоторые потребители зададутся вопросом: почему указана именно эта цифра? Дело в том, что принцип работы терморегулятора таков – пленочный инфракрасный теплый пол нагревается до заданной температуры от 10 секунд до 1 минуты. После этого термостат автоматически отключает питание и происходит естественное охлаждение термопленки. Этот процесс занимает от 2 до 10 минут (в зависимости от степени теплоизоляции дома и опять же заданной температуры). Понятно, что в это время пленочный пол вообще не потребляет энергии. При срабатывании датчика температуры термостат снова включает пол, и он снова нагревается от 10 до 60 секунд. Потом снова отключение и т.д. Как видите, коэффициент 0,35 — это усредненный показатель реального энергопотребления.

В статье ответим на самый популярный вопрос об инфракрасных полах с подогревом: сколько потребляет теплый пол?

Рассмотрим, от чего зависит расход и как сэкономить электроэнергию при использовании системы обогрева пленочных теплых полов.

Содержание

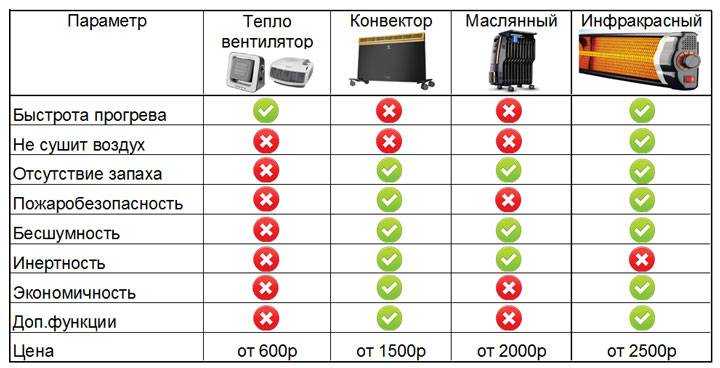

Альтернативное отопление в виде электрического теплого пола: потребление электроэнергии

Существует много других типов систем отопления:

• Твердотопливные котлы:

• Углекислый газ;
• Дровяные;
• На брикетах;

• Котел дизельный;
• Котел электрический;
• Радиаторы электрические.

Как альтернатива отоплению вышеперечисленным вариантам, пленочный теплый пол имеет положительные отзывы и низкое энергопотребление, так как действует как страховка и поддерживает оптимальную температуру непосредственно для напольного покрытия. В данном случае используется образец с меньшей мощностью 110-160 Вт. Количество рабочих часов в день значительно сокращается, а конечная сумма из пугающей превращается в символическую. В сочетании с неповторимым ощущением теплого пола под ногами будет понятно, что потраченные деньги себя оправдали.

График потребления электроэнергии

Какая мощность теплого пола на 1 м 2 подходит для разных типов покрытия?

Единственным фактором является теплопроводность напольного покрытия. В случае использования линолеума, ковров, плитки ПВХ достаточно будет минимальной мощности. Для деревянных полов мощность следует увеличивать в зависимости от толщины материала.

Применение инфракрасного теплого пола в квартире

По аналогии с частным домом электрический теплый пол в многоквартирном доме потребляет незначительное количество электроэнергии, так как помимо центрального отопления.

Установка теплых полов в квартире

Бывают случаи, когда центральное отопление не справляется и рациональнее уложить пленочный пол вместо реконструкции старой ветки водяного отопления.

Большое помещение оборудовано дополнительным источником тепла

Статья по теме:

Расчет теплоты теплых полов. В статье рассмотрим нюансы расчета теплого пола без ошибок. Ведь это основа полноценного функционирования системы на протяжении длительного срока службы.

Расчет стоимости потребления теплого пола

Рассчитаем стоимость потребления пленочного теплого пола мощностью 220 Вт/м2, используемого в качестве основного отопления. Термопленка укладывается на свободное место, не занятое корпусной мебелью. Помещение построено и утеплено в соответствии с требованиями СНиП. Расчетная температура воздуха в помещении +22…+24°С.

Исходные данные

• Мощность пленки теплый пол: 220 Вт/кв. м.
• Стоимость электроэнергии: 3,37 руб/кВт

Энергозатраты = (мощность теплого пола) * (площадь обогрева) * (время обогрева) / 1000

Рассмотрим два варианта использования пленочного теплого пола и посчитаем стоимость потребления электроэнергии на теплый пол для каждого.

Отопление загородного дома. Расчет мощности и количества теплого пола

Многих владельцев загородного дома интересует возможность отопления с помощью инфракрасного теплого пола. Мы опишем способ монтажа и расчет энергопотребления и количества теплого пола, необходимого для обогрева при различных температурах наружного воздуха. Инфракрасный пол подходит для обогрева ламината, паркетной доски, не очень толстых половиц (около 2 см). При укладке под мягкие напольные покрытия нагревательную пленку целесообразно для защиты накрыть листом тонкой фанеры или оргалита. Фанера также будет нагреваться и отдавать свое тепло мягкой отделке. Линолеум обязательно должен быть без толстого слоя ворса на изнаночной стороне, мешающего нормальному отводу тепла.

Ограничение по применению нагревательной пленки: — нежелательно использовать под плитку (из-за сложности монтажа и малой эффективности такой конструкции — на инфракрасную пленку укладывается лист гипсоволокна и крепится на поу, затем на него наносится плиточный клей и укладывается плитка – намного проще и эффективнее использовать мат на основе нагревательного кабеля.). Нельзя использовать в ванных комнатах, душевых – там, где повышенная влажность и возможность проливания воды на пол.

Инфракрасный теплый пол самый эффективный и экономичный способ обогрева, его КПД достигает 98% (конечно, если у вас нет газа — магистральный газ вне конкуренции, но даже если у вас есть газовое отопление, теплый пол можно сделать для дополнительного комфортного обогрева.) Инфракрасные лучи нагревают поверхность пола и, проходя через нее, нагревают предметы в помещении, в том числе и тело человека. Идеальное распределение температуры создается, когда тепло поднимается равномерно со всей поверхности пола. Напольное покрытие нагревается до низкой температуры, поэтому воздух не пересыхает, а кислород не выгорает. Многие покупатели берут небольшое количество теплого пола в нашем магазине на пробу, а потом, убедившись в его эффективности, заказывают его на весь дом и мы получаем массу теплых отзывов о такой системе отопления. Я лично использую его на даче и могу с уверенностью подтвердить, что это действительно отличная и недорогая система отопления.

Если в качестве основного обогрева планируется использовать теплый пол, то площадь нагревательной пленки должна составлять более 60 — 70 % от общей площади помещения; необходимо предусмотреть отступы от стен от 5 сантиметров и более. Укладывается на деревянный пол, на который предварительно уложена теплоотражающая подложка. Деревянное основание, на которое будет монтироваться система отопления, должно быть чистым, ровным, половицы надежно закреплены – они не должны «гулять». Инфракрасная пленка размещается на поверхности, не занятой мебелью – там массивная мебель, холодильник, что будет мешать отводу тепла. Мебель на ножках (стол, стул, шкаф) можно смело ставить на теплый пол Расчет необходимой мощности и количества теплого пола. — для того, чтобы приступить к расчету требуемой мощности и количества теплых полов, для начала необходимо определить теплопотери вашего дома. Для этого можно воспользоваться вот этим калькулятором теплопотерь. В этой программе наглядно, очень просто, введя данные о вашем доме (площадь, толщина и материал стен, утепление пола и потолка), вы получите информацию о своих теплопотерях. Данная программа составлена ​​в соответствии с нормами СНиП 2003 «Тепловая защита зданий». Конечно, этот калькулятор дает усредненные данные, ведь от качества строительства и утепления зависит очень многое, ведь рабочие могут схитрить, не отчитаться об утеплении. По статистике, в средней полосе России необходима удельная мощность обогрева 100 – 130 Вт на квадратный метр. Например, рассчитаем теплопотери дома 6 х 8 метров из бруса 15 х 15 см. дверь. Подставив в вычислитель необходимые данные, получим, что при температуре наружного воздуха -25 градусов и внутренней температуре +18 градусов теплопотери составят 127 Вт на метр, а общие теплопотери Рпот составят 6092 Вт (смотрим эти данные в левой колонке).

Необходимо определить установленную мощность Раст — необходимая мощность теплого пола. Ржав = 1,3 х Рпот = 6092 х 1,3 = 7920. Количество необходимого теплого пола рассчитывается по формуле Sн = Ржавчина / Руд = 7920/220 = 36 метров (где Руд — удельная мощность теплого пола, 220 Вт /кв.м.) При общей площади 48 кв.м. необходимая площадь теплого пола 36 кв.м. будет составлять 75% от общей площади (это в теории, практика показывает, что можно и чуть меньше). И это при температуре -25 градусов и других источников тепла нет, а они все равно будут — например, плита на кухне.

Пример расчета при температуре — 15 градусов. Вставив в калькулятор -15 градусов, получим: Рпот = 4240 Зуст = 4240 х 1,3 = 5512 Требуемая площадь обогреваемого пола Сп = 5212/220 = 25 То есть при температуре воздуха -15 градусов, для отопления будет достаточно всего 25 квадратных метров. теплый пол, или 52% от общей площади помещения. Используя приведенный выше метод расчета, вы сможете оценить теплопотери своего дома и возможность использования теплого пола для обогрева.

Расчет энергопотребления Потребляемая мощность в час составит: р = S (площадь, кв.м.) Х 0,52 х 0,33 = 1812 Вт/час..

, где 0,52 — 52% от общей площади, что, согласно к расчету, нуждается в покрытии теплым полом, а 0,33 – это коэффициент работы теплого пола. Терморегулятор циклически включает/выключает теплый пол, коэффициент 0,33 означает, что 1/3 цикла — теплый пол включен, а 2/3 — выключен. Таким образом, фактическое потребление энергии составит в среднем 33% от мощности теплого пола. 1,8 киловатт х 3 = 5,4 рубля в час (3 — стоимость киловатта электроэнергии) Если отопление включено круглосуточно, то потребление составит 5,4 х 24 = 129руб. в сутки или 3800 руб. в месяц зимой при температуре наружного воздуха — 15 — -20 град. Согласитесь, что такие низкие температуры бывают только кратковременно, а значит среднее фактическое потребление зимой будет меньше. . А если уменьшить температуру отопления, когда дома никого нет, то потребление будет еще меньше

Теплый пол всегда включен

В этом случае расход пленочного теплого пола составит 0,22 кВт/ч. Расчетное 24-часовое потребление энергии в течение 30 дней составит 158,4 кВт/кв.м. (533,8 руб./кв.м.)

Но это только в том случае, если тепло постоянно уходит через открытое окно или подключен пленочный теплый пол без терморегулятора.

Внимание!

Подключить пленочный теплый пол без терморегулятора в качестве комфортного или основного отопления не безопасно … Неконтролируемый нагрев пленки может повредить как саму пленку, так и напольное покрытие.

Расчет энергопотребления на одно помещение

Для средней площади помещения 14 м2 достаточно обогрева 70% поверхности, что составляет 10 м2. Средняя мощность теплого пола составляет 150 Вт/м2. Тогда потребление энергии на весь этаж составит 150∙10=1500 Вт. При оптимальном суточном потреблении энергии за 6 часов месячное потребление энергии составит 6∙1,5∙30=270 кВт∙час. При стоимости киловатт-часа 2,5 руб. затраты составят 270∙2,5 = 675 руб. Эта сумма расходуется при постоянной круглосуточной работе теплого пола. При установке термостата на программируемый экономичный режим со снижением интенсивности отопления в отсутствие хозяев в доме можно снизить энергопотребление на 30-40%.

Вы можете проверить свой расчет с помощью онлайн-калькулятора.

Расчет мощности теплого пола производится с небольшим запасом. Кроме того, это зависит от типа помещения. Реальный среднегодовой расчет будет меньше, так как в теплые месяцы (поздняя весна, лето и ранняя осень) отопление отключается.

Вы можете проверить реальное потребление энергии с помощью счетчика, когда другие электроприборы выключены.

Мощность водяных теплых полов рассчитать сложнее. Здесь лучше воспользоваться онлайн-калькулятором Auditor CO.

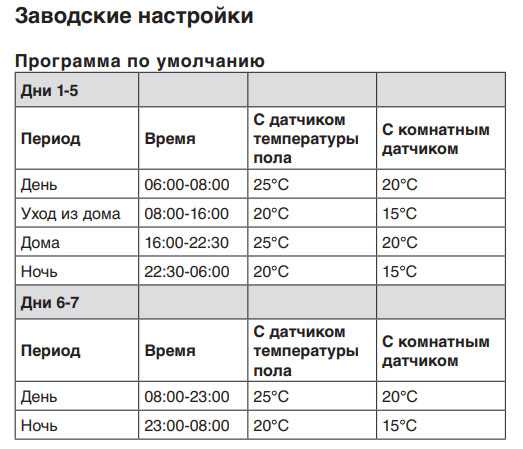

Принцип работы термостата для теплого пола

Принцип работы термостата прост — после того, как датчик зафиксировал требуемые тепловые показатели, термостат прекращает подачу питания до достижения температуры нагревательного элемента падает на 1-2 градуса (это значение можно изменить в настройках термостата). Затем подача электроэнергии возобновляется.

График * наглядно демонстрирует принцип работы системы теплого пола с подключенным термостатом.

Как снизить затраты на электроэнергию при использовании пленки

Выбор мощности

Для комфортного обогрева пола в городских квартирах достаточно пленки мощностью 150 Вт/м2. Пленочный теплый пол устанавливается в местах, где требуется обогрев.

Для основного отопления и комфортного теплого пола применяются пленочные теплые полы мощностью 220 Вт/м2, например, термопленка Marpe Normal GSM. При этом следует руководствоваться рекомендациями производителей по устройству систем отопления на цокольных этажах, в загородных домах и балконах с применением сплошных углеродных пленок (например, Marpe Black Heat), имеющих дополнительные слои влагозащиты. последовал. Зона покрытия составляет около 70% от общей площади помещения.

Обогрев помещения

При использовании инфракрасного теплого пола в качестве основного отопления в загородном доме большое значение будет иметь вентиляция помещения. Если все генерируемое тепло уходит через щели, то пленка будет дольше работать для поддержания необходимой температуры и, соответственно, количество электроэнергии потребляется намного выше.

Для экономии энергии необходимо использовать обогреватели для уменьшения потерь тепла. Окна с двойным и тройным остеклением и плотно прилегающие двери позволяют избежать больших потерь тепла.

Выбор напольного покрытия

Следует учитывать, что разные типы напольных покрытий имеют свою теплопроводность.

Использование теплоизоляционного слоя

При устройстве инфракрасного теплого пола как в загородных, так и в многоквартирных домах рекомендуется использовать теплоизоляционную подложку. Изготовлен из химически сшитого жесткого вспененного полиэтилена с закрытой пористой структурой толщиной несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и коротких замыканий, но и позволяет направить все тепло в помещение, исключая обогрев межэтажного перекрытия, при этом экономя до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного обогрева помещения достаточно покрыть около 70% площади пола помещения. Установка нагревательных элементов под мебелью и бытовой техникой не только нецелесообразна с точки зрения энергопотребления, но и нежелательна из-за возможности повреждения напольного покрытия или перегрева пленки.

Греющий кабель

Из-за низкой стоимости кабеля, уложенного в стяжку, многие предпочитают использовать именно его. Толщина бетона около 5 см. По мере его увеличения теплопотери увеличиваются. Чтобы сделать стяжку тоньше, используйте армирующие или наливные полы.

Самый простой и дешевый кабель — резистивный. Он доступен в одноядерной и двухъядерной версиях. Последний более удобен в использовании, так как противоположный конец не нужно заводить обратно на термостат. В этом случае встречное протекание электрического тока в соседних проводниках взаимно компенсирует помехи.

Мощность кабеля небольшая, но ее можно увеличить до 200 Вт/м2 при плотных витках на каждом квадратном метре.

Тепло генерируется равномерно по всей поверхности проволоки. Если сверху в определенном месте положить мебель или ковер, то там может произойти перегрев из-за ухудшения теплоотдачи. Саморегулирующийся кабель, у которого сопротивление зависит от температуры, лишен этого недостатка. Ток течет в поперечном направлении через электропроводящий слой от одной жилы к другой, проходя параллельно ей.

Однако укладка теплых полов под бытовую технику или мебель – нерациональное решение. Нагрев помещения зависит от мощности теплого пола в нем. Если есть препятствия в выделении тепла, его может не хватить.

Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовой техники. Как основной обогрев эффективен, если занимает не менее 70% площади помещения. При большой тесноте помещения целесообразно использовать радиаторное отопление. Для дополнительного обогрева достаточно использовать не менее 30%. Комфортный режим также используется, когда важно, чтобы пол не был холодным.

В НОВОСТЯХ: Теплые полы с дальним инфракрасным излучением – ответ на кризис тепловой энергии?

Учитывая, что мировые цены на ископаемое топливо, особенно на газ, растут феноменальными темпами, этой зимой счета за электроэнергию вырастут для миллионов британских домовладельцев.

По прогнозам, с вступлением в силу более высокого предела энергии около 15 миллионов, или примерно половина всех домохозяйств Великобритании, столкнутся с 12-процентным ростом затрат на электроэнергию. И это ограничение, вероятно, будет снова увеличено в апреле 2022 года9.0006

Несколько поставщиков энергии недавно потерпели крах из-за финансового давления, и отраслевые эксперты прогнозируют, что к концу года может остаться только 10 поставщиков по сравнению с 70 поставщиками в январе 2021 года.

Добавьте это к фону движения отрасли отказаться от отопления, работающего на ископаемом топливе, по экологическим причинам, и картина для британских домовладельцев становится еще более нестабильной.

Хорошая новость заключается в том, что на рынке появляются новые альтернативные решения для устойчивого и эффективного отопления. В частности, мы исследуем здесь роль, которую пол с подогревом может сыграть в том, чтобы сделать наши дома более экономичными и энергоэффективными.

Почему необходимо изменить то, как мы отапливаем наши дома?

  Великобритания является одним из крупнейших потребителей природного газа в Европе: 85% домов используют центральное газовое отопление, а также производит треть электроэнергии в стране.

Но отопление жилых помещений таким образом является основным источником выбросов углерода, причем почти четверть общих выбросов в Великобритании приходится на то, как мы управляем своими домами. ³

Итак, ради нашей планеты то, как мы отапливаем наши дома, должно существенно измениться. Правительство Великобритании взяло на себя обязательство к 2050 году свести к нулю выбросы парниковых газов, а это означает, что нам нужно будет сократить выбросы углерода при обогреве наших домов на 95% в течение следующих 30 лет.

В марте 2019 года было подтверждено, что в соответствии со стандартом Future Homes Standard все новые дома должны быть готовы к нулевому выбросу углерода с 2025 года. Установка газовых котлов в новых домах с газовыми и жидкотопливными котлами будет незаконной. поэтапный отказ почти полностью к 2050 году.

В рамках своей миссии по созданию домов с нулевым выбросом углерода правительство также инициировало радикальные изменения в Части L Строительных норм и правил, вступающие в силу с июня 2022 года.

Изменения касаются сбережения топлива и энергии в новых домах и предусмотреть, что в среднем новостройка должна будет производить на 31 % меньше выбросов CO2 по сравнению с текущими требованиями. Это промежуточный шаг — с 2025 года он должен быть на 75% меньше.

Одним из ключевых факторов достижения этих амбициозных целей является переход к альтернативным системам отопления, а именно к очень высокоэффективному электрическому отоплению и тепловым насосам, которые, согласно стандарту Future Homes Standard, «станут основной технологией отопления для новых домов». Она нацелена на увеличение количества установок тепловых насосов с 30 000 в год в настоящее время до 600 000 в год к 2028 году. комфортное тепло для домовладельцев. В напольном отоплении в качестве основного нагревательного элемента обычно используются водопроводные трубы или электрические маты, и многие продукты доступны на рынке сегодня.

Тем не менее, домовладельцы по-прежнему склонны рассматривать полы с подогревом как роскошное дополнение к своему дому, и возможны некоторые сбои, связанные с его модернизацией в существующих домах или когда требуется ремонт и перепланировка.

Теплые полы Ezy-Warm

Чтобы решить все эти проблемы, связанные с затратами, экологическими и практическими проблемами, эксперт по напольным покрытиям и отоплению IOBAC UK Ltd совместно с NexGen Heating разработали систему теплых полов Ezy-Warm. Эта ультратонкая, сверхпростая система может питаться от возобновляемых источников энергии, используя тепловое излучение в дальнем инфракрасном диапазоне для максимальной тепловой и экономической эффективности.

Система состоит из 3 простых слоев: коврик с подогревом Ezy-Warm, утвержденная подложка и напольное покрытие на выбор домовладельца, включая ковер, виниловую плитку класса люкс, ламинат и дерево.

Соучредитель и директор Ян Спредборо объясняет: «Мы хотели избавить нас от проблем с подогревом полов. Наше простое решение означает, что теперь домовладельцы могут легко установить великолепный дизайнерский пол с дополнительным подогревом. Его очень легко устанавливать, обслуживать и менять, не требуя специальных навыков и сводя дом к минимуму. Компетентные домашние мастера и продавцы теперь могут сами установить систему подогрева пола.

Его тепловая эффективность означает, что домовладельцы могут спать спокойно, зная, что они экономят затраты на энергию, а также планету с помощью нашей технологии лучистого тепла. Они могут отключаться от сети и питать систему от возобновляемых источников энергии, что делает ее бесплатной для работы с минимальным текущим обслуживанием».

Эта инновационная новая технология недавно была признана обладателем золотой награды Национальной премии за инновации в напольных покрытиях в категории «Экология». Эти награды присуждаются независимо и присуждаются «действительно новым и исключительным» продуктам.

Проповедник технологий будущего Octopus Energy Фил Стил описал эту технологию как «технологию, которая действительно меняет правила игры» и «новаторский способ обогрева здания без сжигания газа».

Более 1000 решений, которые изменят мир

Технология, использованная для разработки системы напольного отопления Ezy-Warm, была отмечена знаком Solar Impulse, что свидетельствует о ее способности защищать окружающую среду экономически выгодным способом.

Основатель фонда Solar Impulse Foundation Бертран Пикар в июле 2016 года совершил первый в истории кругосветный полет на солнечной энергии и увлечен продвижением решений, которые помогут лицам, принимающим политические и деловые решения, в достижении их экологических целей.

Подробная информация обо всех более чем 1000 решений будет представлена ​​в руководстве для спецификаторов, которое должно быть выпущено к COP26 в ноябре 2021 года.

Отопление важнее всего!

Одним из основных преимуществ дальнего инфракрасного обогрева является его эффективность.

Традиционное конвекционное отопление работает путем нагревания воздуха в помещении. Люди чувствуют тепло через контакт с этим теплым воздухом.

Однако это может быть очень неэффективным способом обогрева, так как теплый воздух поднимается к потолку, и только тогда, когда он теряет энергию и падает обратно в основную часть помещения, это ощущается домовладельцем. Большая часть энергии тратится впустую.

Напротив, теплый пол в дальнем инфракрасном диапазоне нагревает непосредственно людей и предметы в помещении, а не все пространство. Инфракрасная энергия поглощается, превращая предметы в источники тепла. В свою очередь, они постепенно излучают энергию, мягко и равномерно прогревая помещение, не теряя тепла.

Ян комментирует: «Подобно солнцу на вашем лице в холодный зимний день, волны инфракрасной энергии безопасно поглощаются нашей кожей, где они трансформируются в приятное, комфортное ощущение тепла.

Люди естественным образом излучают дальнее инфракрасное излучение с длиной волны 10–20 микрон, а напольное отопление Ezy-Warm излучает лучи с длиной волны от 8 до 15 микрон. Сохраняя эти значения близкими, мы обеспечиваем безопасное и мягкое тепло».

Исследования показывают, что дальнее инфракрасное излучение полезно для здоровья. Его даже используют для согревания недоношенных детей. Кроме того, с подогревом полов Ezy-Warm не происходит накопления пыли и аллергенов, а также проблем с плесенью или грибком, которые могут возникать при использовании обычных систем отопления.

Снижение затрат на установку, эксплуатацию и техническое обслуживание

Маты с подогревом Ezy-Warm созданы на основе технологии графена, которая является самым легким и проводящим искусственным материалом на земле. Провозглашенный удивительным материалом, графен невероятно легкий и гибкий и может проводить тепло лучше, чем почти любой другой материал.

IOBAC и NexGen использовали эту умную науку в создании ковриков с подогревом Ezy-Warm, придав им сверхэффективные свойства теплопроводности, но при этом сохранив их очень тонкими.

Эти свойства означают, что текущие затраты на электроэнергию значительно снижены. Действительно, независимое тестирование с использованием Dynamic Building Simulation продемонстрировало снижение эксплуатационных расходов на 15 % по сравнению с котлами, работающими на сетевом газе (на основе цен на 2019 год), и сокращение выбросов углерода на 64 %.

В традиционных системах источник тепла скрыт под дополнительными слоями клея и материала, через которые тепловая энергия должна пройти и нагреться, прежде чем достигнет верхней поверхности пола. Это использует избыточную тепловую энергию и затраты.

Затраты на установку и техническое обслуживание также снижаются, поскольку процесс установки Ezy-Warm намного быстрее и проще по сравнению с традиционными системами водяных труб и электрических матов.

Работает от источника питания менее 24 В (переменного или постоянного тока), установка может быть выполнена торговым представителем или компетентным мастером, вместо того, чтобы ждать и платить профессиональному сантехнику или электрику. Требуется меньше материалов, а сверхтонкий профиль (0,6 мм) означает, что нет необходимости исправлять двери из-за высоты фальшпола.

Система не требует технического обслуживания, поэтому не требуется ежегодных затрат на обслуживание. А поскольку коврик с подогревом доступен быстро и легко, ремонт становится простым и не требует перекапывания пола в поисках труб. Отдельные напольные плитки можно быстро заменить, если они повреждены, и даже полное изменение дизайна помещения не представляет сложности.

Отопление с расчетом на будущее

Ян заключает: «Улучшение характеристик существующего и нового жилищного фонда Великобритании станет гигантской задачей, требующей преодоления множества коммерческих и логистических барьеров.
