Порядок и методика испытания трансформаторного масла
Трансформаторное масло для изоляции и охлаждения некоторых видов электроэнергетического оборудования. В качестве примера можно привести масляные высоковольтные выключатели, реакторное оборудование и силовые трансформаторы. Для нормальной работы перечисленных устройств должны регулярно проводиться испытания трансформаторного масла. С чем связана такая необходимость, и какова методика испытаний Вы узнаете, ознакомившись с данной статьей.
Зачем нужно проводить испытания трансформаторного масла?
Масло обладает определенными электрическими и физическими свойствами, которые со временем изменяются и перестают отвечать действующим нормам. То есть, можно сказать, что оно стареет. Давайте рассмотрим, какие при этом могут происходить изменения нормы показателей.
Заметим, что в сухих трансформаторах также наблюдается процесс старения твердой изоляции.
Изменение физических свойств
От физических характеристик эксплуатационного масла напрямую зависит, насколько надежно будет функционировать электрическое оборудование. Поэтому в процессе проверки уделяется пристальное внимание следующим свойствам трансформаторного масла:
- Допустимое значение плотности (удельного веса). Важно, чтобы этот параметр уступал льду. Это связано с тем, что при образовании в неработающей установке льда (в зимний период), он формировался на дне бака, не создавая препятствий для свободной циркуляции в системе масляного охлаждения. Нормой считается плотность в пределах 860-880 кг/м3 при температуре равной 20,0°С. Соответственно законам физики, показатели удельного веса изменяются в зависимости от температуры (при нагреве – увеличиваются, а охлаждении — уменьшаются).
- Критический нагрев масла до температуры воспламенения (температура вспышки). Этот параметр должен быть достаточно высоким, чтобы исключить возгорание, когда трансформатор, работая в режиме перегрузки, подвергается сильному нагреву. Нормой считается температура в пределах 125-135°С. Со временем, под воздействием частых перегревов, масло начинает разлагаться, что приводит к резкому снижению показателя температуры вспышки.
- Показатель окисления (кислотное число) трансформаторного жидкого диэлектрика. Поскольку наличие кислот приводит к повреждению изоляции обмоток трансформатора, то важно определить их наличие. Кислотное число отображает количество (в мг.) гидроксида калия (KOH), необходимого для удаления следов кислоты в 1-м грамме продукта.
Изменение электрических свойств
По сути, трансформаторное масло является диэлектрической средой, соответственно, показателями качества для него будут изоляционные характеристики. К таковым относятся:
- Показатель диэлектрической прочности . Это характеристика пробивного напряжения, нормы которой устанавливаются в зависимости от класса электрооборудования. Допустимое соотношение между рабочим и пробивным напряжением показано ниже.
Таблица 1. Соотношение рабочего и пробивного напряжения.
Класс напряжения электроустановки (кВ) | Норма пробивного напряжения для электроизоляционных масел (кВ) |
≤15,0 | 30,0 |
От 15,0 до 35,0 | 35,0 |
От 60,0 до 150,0 | 55,0 |
От 220,0 до 500,0 | 60,0 |
750,0 | 65,0 |
- Диэлектрические потери в изоляции, происходящие вследствие рассеивания электроэнергии в изоляционных материалах, под воздействием электрополя.
- Наличие воды и механических примесей (указываются в процентном содержании).
Электрические показатели, как и физические, со временем изменяются, что требует их проверки на соответствие нормам РД 34.45-51.300-97.
Порядок и методика проведения испытаний
Существует установленный порядок для процедуры испытаний трансформаторного масла, он включает в себя три этапа:
- Получение образцов. Для отбора пробы необходимо руководствоваться соответствующими методическими указаниями.
- Проведение испытаний, согласно выбранной методике. Это может быть полный или частичный физико-химический анализ или определение электрической прочности (проходимость электрического тока) в условиях определенной температуры.
- Подведение итогов анализа. В протоколе испытаний указываются результаты проводимых тестов, и составляется заключение о соответствии испытуемого масла принятым нормам.
Разобравшись с порядком проведения испытаний, рассмотрим основные методики.
Сокращенный химический анализ
Данная методика испытаний включает в себя:
- Проверка качества по внешнему виду взятой пробы. В ходе этого экспресс анализа можно определить наличие воды и шлама.
- Определение пробивных напряжений. Данный тест мы рассмотрим отдельно.
- Определение кислотного числа. Данный тест производится в спецлаборатории, техническую сторону анализа мы приводить не будем, поскольку она интересна только специалистам. Что отображает данный показатель, было рассказано выше.
- Определение температуры вспышки. В современных спецлабораториях для этой цели используют автоматические приборы, позволяющие зафиксировать температуру воспламенения масла в большом диапазоне. В частности, представленный на рисунке ниже прибор способен измерить температуру воспламенения в пределах от 40,0°С до 370°С.
- Анализ, получивший название «реакция водной вытяжки». По данной методике можно определить наличие щелочи и кислоты во взятой пробе. Масло считается отвечающим норме, если реакция показала нейтральный результат.
Полный химический анализ
Изоляционное масло подвергается полным испытаниям в тех случаях, когда даже одна из характеристик становиться критичной или замечен процесс интенсивного старения. Благодаря полному физико-химическому анализу можно с большой точностью определить допустимый срок технической эксплуатации, установить вероятную причину старения и рекомендовать процедуру восстановления. При полном испытании проводятся все тесты сокращенного анализа и дополнительно проверяются следующие характеристики:
- Проверка допустимого уровня диэлектрических потерь, повышение которых говорит о наличии продуктов старения и/или загрязнении выше допустимой нормы. Результатом данного теста является показатель тангенса угла диэлектрических потерь.
- Определение количества примесей, образующихся в процессе эксплуатации и снижающих показатели диэлектрической прочности. Данная характеристика может быть получена различными способами, из которых самые простые визуальный осмотр и гравиметрический способ. Но, к сожалению, эти два метода не позволяют произвести оценку гранулометрического состава примесей, а именно от этого показателя зависит характеристика электрической прочности.
В состав современных лабораторий входят автоматические ультразвуковые установки, позволяющие с большой точностью определить количественное содержание примесей.
Автоматический анализатор количества механических примесей ГРАН-152- Определение количества влаги, содержащейся в пробе. На основании этого показателя можно определить изоляционные свойства тестируемого продукта и получить информацию о допустимом сроке эксплуатации. По наличию влаги и ее количеству можно установить факт разгерметизации бака трансформатора и его частую работу в перегруженном режиме. Изображение автоматического прибора-анализатора, позволяющего установить количественное содержание влаги, приведено ниже.
Измеритель содержания влаги Aquameter KFM 3000 - Анализ, позволяющий определить состав растворенных в пробе газов (газосодержание). Этот показатель отражается на диэлектрической плотности трансформаторных масел. Ниже представлен мобильный аппарат-газоанализатор, позволяющий установить состав абсорбции.
Переносной газоанализатор трансформаторного масла Transport X - Проба на наличие антиокислительных присадок. Результат анализа позволяет установить необходимость замены или регенерации испытуемого масла.
- Определение устойчивости к окислению (стабильность диэлектрической смеси). Анализ производится путем обработки воздушной смесью пробы масла (при том допускается добавка специального катализатора). После этого снимаются характеристики после окисления и сравниваются с теми, что были изначально.
Определение электрической прочности
Данный показатель можно назвать основным параметром, описывающим изоляционные свойства жидкого диэлектрика. Расчет прочности трансформаторного масла производится по формуле: E = UНП / h, где UНП – величина напряжения пробоя, h – межэлектродный зазор. Результаты с пробы снимаются при помощи специального прибора, например такого, как на рисунке ниже.

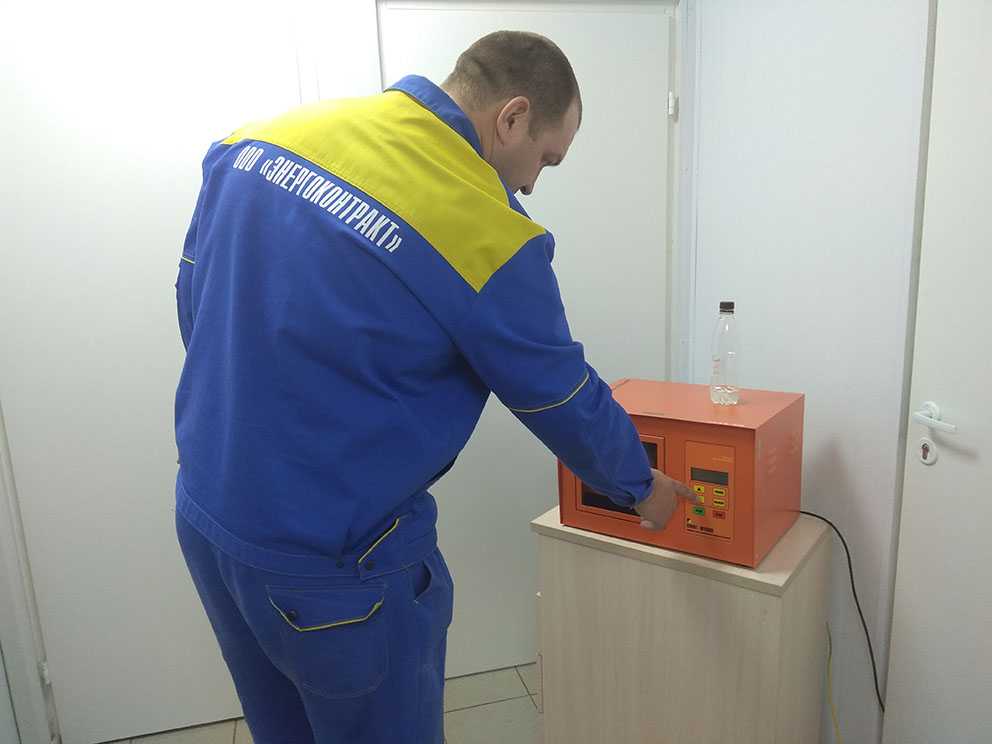

Устройство контроля электрической прочности КПН-901Характерно, что показатели измерения пробивного напряжения не зависят от проводимости масла, но обе эти характеристики чувствительны к влаго- и газосодержанию, а также наличию технологических примесей. Как только перечисленные показатели выходят за допустимые пределы, наблюдается увеличение проводимости и снижение электрической прочности.
Объем и периодичность испытаний
Согласно действующим нормам масло испытывается в следующих случаях:
- В процессе хранения электрических аппаратов. Регулярность испытаний зависит от класса напряжения оборудования. Например, масло в устройствах до 35,0 кВ тестируется раз в полгода, а в оборудовании, рассчитанном на 110,0 кВ и более, испытания проводятся через каждые 4-е месяца.
- Перед запуском в работу. Проба из бака оборудования должна быть взята до включения трансформаторов или других устройств, использующих масло. Объем испытаний указывается производителем электрооборудования.
- В процессе эксплуатации масляных выключателей, высоковольтных трансформаторов, специальных аппаратах измерения тока и т.д. Регулярность испытаний зависит от назначения оборудования и класса напряжения. Например, для силовых трансформаторов до 35,0 кВ, проводят испытания со следующей периодичностью:
- После запуска в работу 5 раз в течение первого месяца, при этом 3 теста должны быть выполнены в первые две недели, оставшиеся в последующие две недели.
- Далее производятся измерения с периодичностью в 4-е месяца.
Пример протокола испытания с пояснением
Приведем в качестве примера протокол испытаний эксплуатационного трансформаторного масла, с разделением основных информационных полей.

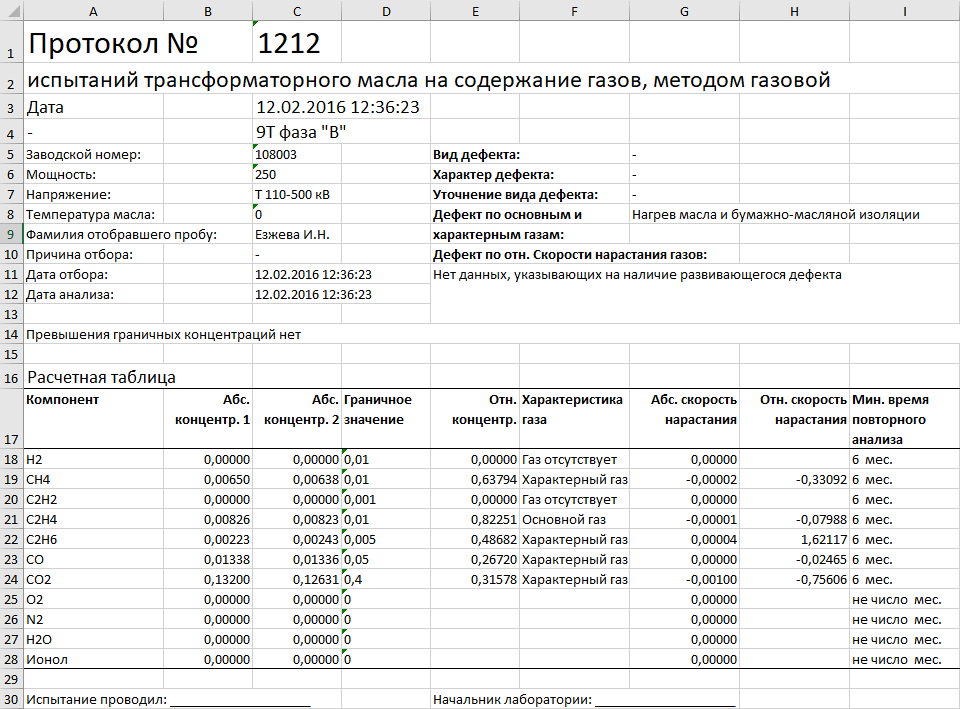

Пример протокола испытаний трансформаторного маслаВ протоколе содержится следующая информация:
- «Шапка», где отображается номер документа, его название, указывается марка масла и нормы испытания по определенному ГОСТу.
- Таблица с названием проводимых тестов и их результатами.
- Заключение экспертизы.
- Название и печать лаборатории, проводившей испытания, дата документа и подпись ответственного лица.
Список использованной литературы
- Липштейн Р.А., Шахнович М.И. «Трансформаторное масло» 1983
- Маневич Л.О. «Обработка трансформаторного масла» 1985
- Бурьянов Б. П. «Трансформаторное масло» 1955
Испытание трансформаторного масла — Регойл
Трансформаторы — один из ключевых компонентов комплексов энергетического оборудования. Работоспособность этих устройств во многом зависит от характеристик жидкой изоляции, которая используется в их эксплуатации. Во избежание выхода из строя оборудования необходимо регулярно проводить испытания трансформаторного масла.
Для своевременного выявления отклонений показателей от требуемых норм к жидкой изоляции и вероятности поломки оборудования необходимы регулярные испытания трансформаторного масла.
Физико-химические и диэлектрические параметры ограничиваются нормами, которые характеризуют качественную изолирующую жидкость. Для определения соответствия им масло проходит испытания по следующим параметрам:
- Цвет. Цвет трансформаторного масла варьируется от светло-желтого до темно-коричневатого. Он изменяется под воздействием температур, электромагнитного поля, в результате химического или механического загрязнения. Цвет масла не является самостоятельным показателем, который определенно демонстрирует конкретные изменения его характеристик, а лишь позволяет дать первичную оценку его качества.
- Температура вспышки в закрытом тигле. Чем выше температура вспышки, тем ниже воспламеняемость масла. Зачастую проверка температуры вспышки и определение газового состава позволяет с высокой степенью точности определить характер внутренних повреждений трансформаторной техники.
- Кислотное число. Этот параметр отражает количество едкого калия, необходимое для нейтрализации свободных кислотных соединений в 1 грамме трансформаторного масла. Чем выше данный показатель, тем старее масло.
- Диэлектрическая прочность (испытание на пробой). Снижение числа пробивного напряжения отражает факт наличия в масле загрязняющих веществ: воды, волокнистых включений и механических примесей.
- Тангенс угла диэлектрических потерь. Превышение данного показателя отражает ухудшение диэлектрических и изоляционных свойств трансформаторного масла.
- Наличие механических примесей. Нерастворенные вещества, осаживающиеся в масле: пыль, шлам, продукты растворения лакокрасочных покрытий и материалов элементов конструкции устройства окисляют масло и ухудшают его изоляционные свойства.
- Водо- и газосодержание. Вода и воздух — главные ускорители процесса старения маслоизоляции (трансформаторного масла). Поэтому контроль их содержания является одним из ключевых параметров испытаний трансформаторного масла.
- Реакция водной вытяжки. Характеризует наличие в масле нерастворимых кислот и щелочей. В годном для эксплуатации трансформаторе реакция водной вытяжки должна быть нейтральна. Кислоты оказывают разрушительное действие на материалы, из которых изготовлен трансформатор (вызывают коррозию металла трансформатора, разрушают изоляцию его обмоток).
- Точка застывания (только для нового масла). Температура застывания — важнейший показатель качества трансформаторных масел, которыми заправляют оборудование, работающее при низких температурах. Повышение точки застывания снижает эффективность работы маслонасосов, переключателей и других элементов силовой системы.
- Содержание полихлорированных бифенилов (ПХБ). ПХБ, содержащиеся в трансформаторных маслах, совол, совтол, головакс, относятся к категории суперэкотоксикантов и чрезвычайно опасны для человека и окружающей среды.
Приборы, используемые для проведения испытаний трансформаторного масла
Титратор — определения влагосодержания
АИМ 90А — определение пробивного напряжения
МЕП 4СА — мост переменного тока высоковольтный для определения тангенса угла диэлектрических потерь
Кристалл 2000 М — определение газосодержания и хроматография
АЗЖ 975 — определение механических примесей
АИМ 90 — определение пробивного напряжения
АРМ-7 автоматический анализатор температуры вспышки нефтепродуктов в закрытом тигле
Старение масла: негативные последствия для силовой техники
Старение масла — одна из главных причин преждевременного выхода трансформаторных установок из строя. По статистике, до 80% случаев отказа силовой техники связаны с загрязнением и окислением трансформаторного масла.
В процессе эксплуатации его стабильность существенно и неизбежно снижается, первоначальные характеристики утрачиваются:
- увеличивается кислотность
- растет зольность
- в составе появляются низкомолекулярные кислоты
- темнеет цвет
- ухудшаются все остальные показатели
Загрязненное масло разрушает элементы бумажной изоляции трансформаторного оборудования и даже его металлические детали.
Наиболее частые причины поломок трансформаторов, связанные со старением масла
- Повреждение маслонаполненных вводов. Наиболее распространенная причина повреждения трансформаторов. Проблема возникает из-за увлажнения масла, вызывает качественное ухудшение его изоляционных характеристик.
- Повреждение устройств регулирования напряжения под нагрузкой (РПН). Имеет место из-за неправильной контактной регулировки, образования на поверхности контактов оксидной пленки.
- Повреждение изоляции и обмотки. Отложения старого трансформаторного масла осаживаются на обмотках или изоляции, вызывая ее ослабление, появление ползущего разряда и последующего пробоя.
Профессиональное испытание трансформаторного масла: итог и гарантии
Предпусковые и плановые испытания трансформаторного масла в ходе его эксплуатации позволяют с высокой точностью определить его качество и предотвратить серьезные загрязнения. Выполнение норм контроля
- гарантирует бесперебойность работы силового оборудования,
- исключает непредвиденные затраты на его срочный ремонт при внезапном выходе из строя,
- снижает общие производственные риски.
- дадим оценку его технико-эксплуатационным свойствам,
- при необходимости подготовим комплекс процедур очистки и восстановления,
- составим отчет по общему состоянию трансформаторного оборудования на вашем предприятии.
Нам доверяют
С 2010 года специалисты компании ООО «РегОйл» произвели более 2 000 отборов проб и комплексных испытаний трансформаторного масла.
Для наших клиентов регенерировано боле 1 000 000 литров трансформаторного масла.
Более 600 выполненных договоров и долгосрочное сотрудничество с большим количеством компаний позволяет нам говорить о проверенном временем качестве услуг и доверии клиентов.
Заказать испытание трансформаторного масла
Анализ трансформаторного масла для программ технического обслуживания
Хорошо известно, что регулярный анализ масла полезен для контроля состояния двигателей, турбин и другого оборудования, смазываемого маслом. То же самое можно сказать и о трансформаторных маслах, используемых для изоляции многих трансформаторов и другого электрораспределительного оборудования.
Анализ изоляционных масел дает информацию о масле, но также позволяет обнаруживать другие возможные проблемы, включая искрение контактов, старение изоляционной бумаги и другие скрытые неисправности, и является неотъемлемой частью экономичной программы технического обслуживания электрооборудования.
Обеспечение надежности трансформатора
За последние 20 лет техническое обслуживание трансформаторов превратилось из необходимой статьи расходов в стратегический инструмент управления сетями передачи и распределения электроэнергии. От распределения электроэнергии требуется чрезвычайная надежность, и хотя риск отказа трансформатора и другого маслонаполненного электрооборудования невелик, отказы неизбежно приводят к высоким затратам на ремонт, длительным простоям и возможным рискам безопасности. Кроме того, трансформаторы слишком дороги для регулярной замены, и их необходимо надлежащим образом обслуживать, чтобы максимально увеличить ожидаемый срок их службы.
Точно контролируя состояние масла, можно вовремя обнаружить внезапно возникающие неисправности и потенциально избежать простоев. Кроме того, можно применить эффективный подход к техническому обслуживанию и определить оптимальные интервалы замены. Некоторые из проверок относительно просты: работа газовых реле, работа устройства РПН, проверка на утечку масла и т. д. Однако выход из строя одного из самых ответственных элементов — системы масляной бумажной изоляции, могут быть надежно обнаружены только при обычном анализе масла.
Информационный золотой рудник
Измеряя физические и химические свойства масла, помимо концентрации некоторых растворенных газов, можно определить ряд проблемных состояний, связанных либо с маслом, либо с трансформатором. Ниже приведены некоторые общие тесты, проводимые с электроизоляционными маслами.
Содержание влаги
Одной из наиболее важных функций трансформаторного масла является обеспечение электрической изоляции. Любое увеличение содержания влаги может снизить изоляционные свойства масла, что может привести к пробою диэлектрика. Это особенно важно при колебаниях температуры, поскольку по мере охлаждения трансформатора любая растворенная вода высвобождается, что приводит к ухудшению изолирующей способности и ухудшению свойств жидкости. Кроме того, многие трансформаторы содержат бумагу на основе целлюлозы, используемую в качестве изоляции обмоток. Опять же, чрезмерное содержание влаги может привести к выходу из строя этой бумажной изоляции с последующей потерей производительности.
Кислотный номер
Так же, как и индустриальные масла, трансформаторные масла окисляются под воздействием избыточной температуры и кислорода, особенно в присутствии мелких частиц металла, которые действуют как катализаторы, что приводит к увеличению кислотного числа из-за образования карбоновых кислот. Дальнейшая реакция может привести к образованию шлама и нагара. В худшем случае масляные каналы забиваются, а трансформатор плохо охлаждается, что еще больше усугубляет разрушение масла. Кроме того, повышение кислотности оказывает повреждающее действие на целлюлозную бумагу.
Разложение масла также приводит к образованию заряженных побочных продуктов, таких как кислоты и гидропероксиды, которые снижают изоляционные свойства масла. Увеличение кислотного числа часто идет рука об руку со снижением диэлектрической прочности и увеличением содержания влаги.
Диэлектрическая прочность
Диэлектрическая прочность (ASTM D300-00) трансформаторного масла определяется как максимальное напряжение, которое может быть приложено к жидкости без электрического пробоя. Поскольку трансформаторные масла предназначены для обеспечения электрической изоляции в условиях сильных электрических полей, любое значительное снижение диэлектрической прочности может указывать на то, что масло больше не способно выполнять эту жизненно важную функцию. Некоторые факторы, которые могут привести к снижению диэлектрической прочности, включают полярные загрязнители, такие как вода, побочные продукты разложения масла и разложение целлюлозной бумаги.
Коэффициент мощности
Коэффициент мощности (ASTM D924) изоляционного масла представляет собой отношение реальной мощности к кажущейся мощности. В трансформаторе высокий коэффициент мощности указывает на значительные потери мощности в изоляционном масле, обычно в результате полярных загрязнителей, таких как вода, окисленное масло и деградация целлюлозной бумаги.
Анализ растворенных газов (DGA)
Анализ растворенных газов (часто называемый DGA) используется для определения концентрации в масле определенных газов, таких как азот, кислород, монооксид углерода, диоксид углерода, водород, метан, этан, этилен и ацетилен (ASTM D3612). Концентрации и относительные соотношения этих газов можно использовать для диагностики определенных проблем в работе трансформатора, которые могут быть связаны или не связаны с изменением физических или химических свойств изоляционного масла.
Например, высокие уровни монооксида углерода по сравнению с другими газами могут указывать на термическое разрушение целлюлозной бумаги, в то время как высокие уровни водорода в сочетании с метаном могут указывать на коронный разряд внутри трансформатора.
Фураны
Производные фурана являются мерой разложения целлюлозной бумаги. При старении бумаги степень ее полимеризации снижается, поэтому снижается ее механическая прочность. Степень полимеризации можно определить только непосредственно, взяв образец бумаги, что является очень сложной операцией и почти никогда не выполняется на практике. Однако степень полимеризации бумаги может быть напрямую связана с концентрацией производных фурана в масле. Производные фурана образуются в результате прямого разрушения полимерной структуры целлюлозной бумаги. Содержание производных фурана в масле относительно легко измерить с помощью ВЭЖХ, и, таким образом, это способ измерения старения бумаги.
Как и анализ машинного масла, анализ электроизоляционного масла может играть жизненно важную роль в предотвращении незапланированных отключений оборудования для передачи и распределения электроэнергии путем определения состояния самого оборудования и других жизненно важных компонентов, включая состояние масла и целлюлозно-бумажной изоляции. Для всего важного маслонаполненного электрооборудования, включая трансформаторы, автоматические выключатели и регуляторы напряжения, регулярный плановый анализ масла должен быть краеугольным камнем любой программы PM.
Правильный отбор проб трансформатора (ASTM D923)
Точно так же, как и при анализе машинного масла, способность анализа изоляционного масла выявлять ранние признаки неисправности зависит от качества пробы масла, отправляемой в лабораторию. Точка отбора проб на любом оборудовании должна быть определена и четко обозначена для техника. Как и в случае мест отбора проб в других типах оборудования, каждый раз при отборе проб следует использовать одно и то же место, чтобы обеспечить репрезентативные условия тестирования. Эта точка должна быть расположена в месте, где можно взять живую пробу масла, а не в месте, где масло находится в статическом состоянии.
Жидкости с удельным весом более 1,0, такие как аскарелы, следует отбирать сверху, поскольку свободная вода будет всплывать. Для жидкостей с удельным весом менее 1,0, таких как трансформаторные масла на минеральной основе, синтетические жидкости и силиконовые масла, пробу следует брать снизу, так как в этих жидкостях вода имеет тенденцию опускаться на дно.
Существует ряд переменных окружающей среды, таких как температура, осадки и т. д., которые следует учитывать перед отбором пробы. Идеальная ситуация для отбора пробы из электрического аппарата — 95°F (35°C) или выше, нулевая влажность и отсутствие ветра. Следует избегать холодных условий или условий, когда относительная влажность превышает 70 процентов, так как это увеличивает влажность образца.
Отбор пробы в ветреную погоду также не рекомендуется, поскольку пыль и мусор легко попадают в чистую пробу и нарушают точность подсчета частиц. Если отбор проб масла неизбежен при температуре наружного воздуха 32°F (0°C) или ниже, его не следует проверять на содержание воды или какие-либо свойства, на которые воздействует вода, например, напряжение пробоя диэлектрика.
Для анализа растворенного газа необходимо следовать сложной процедуре, включая использование стеклянного шприца; со строгим соблюдением протокола отбора проб, чтобы убедиться, что процедура отбора проб никоим образом не влияет на концентрацию растворенных газов. Эта процедура подробно описана в ASTM D3613.
Об авторе
Испытания трансформаторного масла | SGS
Трансформаторное масло играет решающую роль в процессе охлаждения трансформатора. Электрические и термические нагрузки или химическое загрязнение могут привести к отказам и сокращению срока службы компонентов. Наши услуги по тестированию трансформаторного масла предлагают вам комплексное решение ваших потребностей в тестировании трансформаторов. Мы предоставляем вам быстрый анализ в соответствии со стандартами IEC, ASTM и ISO, помогая вам быстро выявлять проблемы.
Почему стоит выбрать тестирование трансформаторного масла от SGS?
Мы можем помочь вам:
- Определить основные электрические свойства трансформаторного масла
- Определите, подходит ли масло для дальнейшего использования
- Определение необходимости фильтрации или регенерации
- Увеличение срока службы компонентов и снижение затрат на масло
- Максимальная безопасность и предотвращение несвоевременных отказов
- Получите важные исторические данные, чтобы понять изменения или увеличения содержания ключевых газов и скорости добычи газа с помощью нашего программного обеспечения LIMS
- Быстрый доступ к своим результатам — ваши данные и аналитические отчеты доступны через наш онлайн-интерфейс, так что вы можете получить доступ к своим данным в любое время
Надежные испытания трансформаторного масла от ведущего поставщика
Являясь ведущим поставщиком услуг по обслуживанию трансформаторного масла, мы предлагаем вам необходимые знания, ресурсы и опыт.
Наши специальные диагностические анализы включают:
- Анализ влажности – IEC 60814
- Пробой диэлектрика – IEC 60156
- Кислотность – IEC 60296
- Межфазное поверхностное натяжение (IFT) – ISO 6295
- Коэффициент рассеяния и удельное сопротивление (DDF) – IEC 60247
- Анализ растворенных газов (DGA) – IEC 60567 и IEC 60599
- Тесты печатных плат – ASTM D4059
- Фурановый анализ – IEC 61198
- Анализ DBPC ASTM D4768
- Плотность – ASTM D4052
- Вязкость – ASTM D445
- Испытание на коррозионную серу – ASTM D1275B
- Окисление – IEC 61125
- Осадок и шлам – AS 1883
- Температура вспышки – ASTM D3828
- Температура застывания – ASTM D97
- Количество частиц – NAS 1638 и ISO 4406
- Анализ износа металла – ASTM D5185
- Степень полимеризации – ASTM D4243
У нас также есть возможность и опыт для тестирования широкого спектра минеральных, синтетических эфирных масел, натуральных эфирных масел и силиконовых электротехнических масел на соответствие различным стандартам. Пожалуйста, посмотрите несколько примеров ниже:
Стандарты
- Жидкости для электротехнических применений – минеральные изоляционные масла для электрооборудования – IEC 60296
- Минеральные изоляционные масла в электрооборудовании – руководство по надзору и техническому обслуживанию – IEC 60422
- Вторичное минеральное изоляционное масло для трансформаторов и распределительных устройств – спецификация – BS148
- Изоляционные жидкости – спецификации для неиспользованных синтетических органических эфиров для электрических целей – IEC 61099
- Синтетические органические эфиры для электрических целей – руководство по обслуживанию трансформаторных эфиров в оборудовании – IEC 6293
- Жидкости для электротехнических применений – неиспользованные натуральные эфиры для трансформаторов и аналогичного электрооборудования – IEC 61203
- Спецификации для неиспользованных силиконовых изоляционных жидкостей для электротехнических целей – IEC 60836
- Руководство по обслуживанию силиконовых трансформаторных жидкостей – IEC 60944
Содержание газа
- Анализ растворенных газов (DGA) – IEC 60567 (модифицированный)
Качество масла (обычные испытания)
- Внешний вид и волокна – IEC 60422
- Цветовой рейтинг – ASTM D1500
- Содержание влаги – IEC 60814
- Кислотность (потенциометрическое титрование) – IEC 62021 часть 1
- Напряжение пробоя – IEC 60156
- Коэффициент диэлектрических потерь (DDF), удельное сопротивление (IRes) и диэлектрическая проницаемость – IEC 60247
Качество масла (дополнительные испытания)
- Межфазное натяжение – ASTM D971
- Содержание осадка – IEC 60422 Приложение C.
