Из чего состоит электроустановка: Электроустановки — классификация и характеристики

Электроустановки — классификация и характеристики

Электроснабжение потребителей включает в свою систему использование технологических процессов через различные типы электроустановок и токоприемников.

В соответствии с правилами устройства электроустановок (ПУЭ), электроустановка включает в свой состав машины, коммутирующие устройства и аппараты, воздушные (ВЛ) и кабельные (КЛ) линии электропередачи. В состав электроустановки входит различное оборудование, использованное для осуществления помощи, необходимой для преобразования, накопления, различных способов передачи и упорядоченного распределения электрической энергии, и для преобразования электроэнергии в любой другой тип энергии, например, в тепловую или кинетическую.

Различия типов электроустановок

Электроустановки-их классификация и характеристики

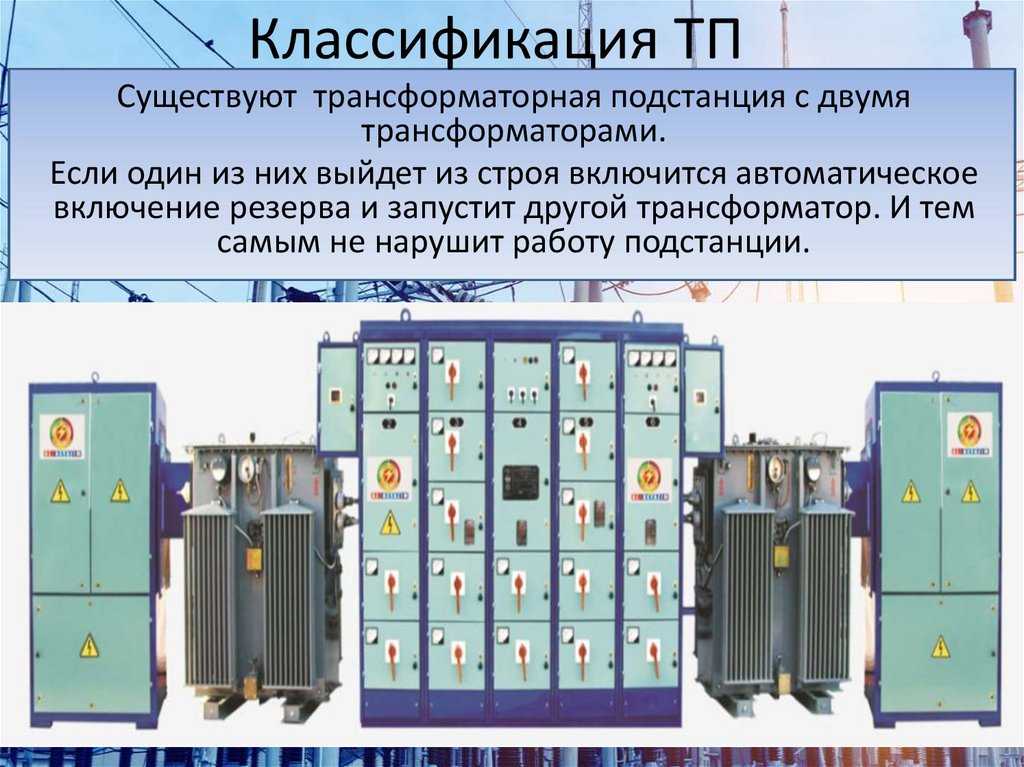

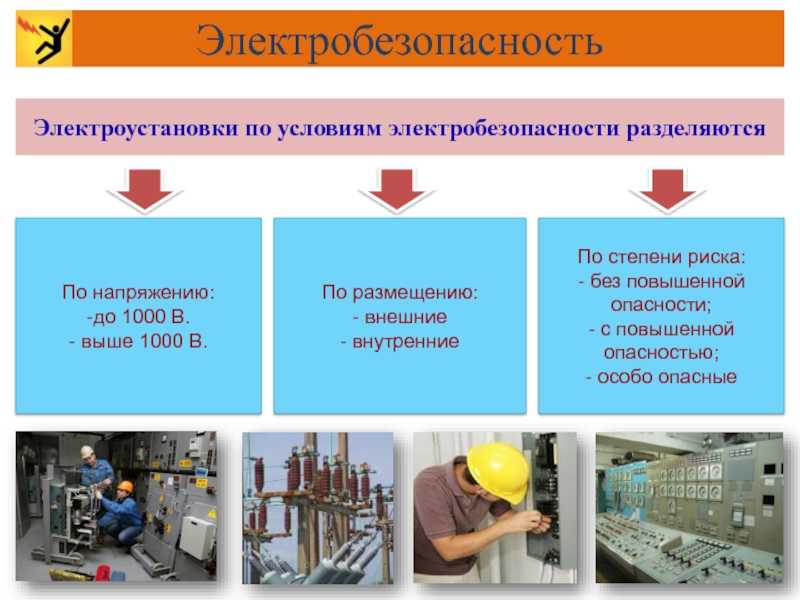

По правилам устройства, электроустановки существуют нескольких типов и делятся на установки, в зависимости от уровня напряжения, до или выше 1 кВ, зависит от величины тока замыкания (500 А — малый ток замыкания, более 500 А — большие токи замыкания).

В зависимости от напряжения, например, для крупного металлургического предприятия, целесообразно иметь электроустановки с рациональным числом трансформаций. Это могут быть электроустановки, величина напряжения которых составляет: высокое напряжение: 500; 220; 110; 35; 10; 6; 3, низкое напряжение: 0,5; 0,38, 0,22 кВ. Использование рациональных напряжений позволяет достичь значительной величины экономии потерь электроэнергии.

Различия типов электроустановок в зависимости от нейтрали

Электроустановки, рассчитанные на напряжение менее 1 кВ, используют в своей конструкции глухо-заземленную или изолированную нейтраль. Оборудование в электроустановке, которое осуществляет работу на постоянном токе, используют нулевую точку, относящуюся к глухо-заземленному или изолированному типу.

Изолированная нейтраль позволяет использовать электроустановки в условиях, обязывающих к применению повышенных требований по электробезопасности, с обязательным контролем за целостностью изоляции и предохранительных элементов. С требованием быстро обеспечить поиск замыкания на «землю», со своевременным предотвращением аварии и автоматическим выводом в отключенное состояние поврежденного элемента или участка электроустановки.

1. Изолированная нейтраль используется в электроустановках напряжением до 35 кВ.
2. Для электроустановок высокого напряжения до 35 кВ и иногда 110 кВ, используется нейтраль, подключенная посредством реактивного сопротивление, это действие призвано компенсировать токи утечки и емкостные токи.
3. Электроустановки со значением высокого напряжения от 110 кВ и более, используется в сети с глухозаземленной нейтралью.

Типы электроустановок в зависимости от частоты

В зависимости от частоты тока электроустановки (электроприемники), различаются следующих типов:

1. Электроприемники и электроустановки промышленной частоты со стандартным значением 50 Гц.
2. С высокой частотой от 10 кГц и частотой повышенной величины до 10 к Гц, применяются в основном для металлургических предприятий.
3. Пониженной частоты до 50 кГц.

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

Типы электроустановок в зависимости от конструктивных особенностей помещений использования

Электроустановки по конструктивному типу подразделяются на открытые, находящиеся вне помещения, защищенные от атмосферных выпадений осадков навесом и на закрытые, располагаемые внутри помещения.

По виду используемого помещения электроустановки делятся на сухие и влажные, и установки, расположенные в сырых, а также в особо сырых помещениях. Помещения с повышенной температурой (жаркие) и с высоким содержанием пыли, которая в свою очередь подразделяется на пыль токопроводящую и не токопроводящую. Особо опасными считаются помещения, содержащие химически активную и, в том числе, органическую среду с содержанием агрессивных видов пара, газа, жидкости, разъедающей оборудования плесенью.

Взрывозащищенные электроустановки

К взрывозащищенному оборудованию относится особый вид электроустановок, работающих в опасной среде. Взрывозащита достигается использованием конструктивного электрооборудования, предназначенного для защиты от взрыва или применением схемного расположения решения взрывозащиты.

Конструктивные взрывозащищенные элементы должны выдерживать как нормальный рабочий режим, так и режим, который происходит в случае аварийного отключения: КЗ, или замыкания на «землю».

Для достижения улучшенных условий противодействия взрыву применяется: взрывозащищенный трудногорючий материал, а также такие элементы, как уплотнительные кольца, трубный ввод, Ех-компоненты (кнопочный или концевой выключатель, амперметр и т. д.), устанавливаются полностью или частично внутри оболочек электрооборудования.

Материалы, предназначенные для изготовления кабельных оболочек, не должны иметь в своей конструкции более 7,5% магния.

Для защиты кабеля используют специальные кабеля с масляным (о), а также кварцевым (g) наполнением внешней оболочки силового кабеля, взрывозащищенная оболочка кабеля (d), заполнение, а в некоторых случаях продувка кабельной оболочки происходит с использованием избыточного давления, герметизация выполняется при помощи полимерной смолы (компаунда), защиты типа (е) и (n), особый тип взрывоозащиты (s).

Взрывозащищенное оборудование электроустановок характеризуется повышенными показателями надежности, способными оказать противодействие взрыву.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Электроустановка для частного дома и дачи своими руками: устройство +Фото и Видео

Обеспечение электроэнергией жилья является приоритетным вопросом перед началом работ по строительству или капитальному переустройству помещения.

Электричество необходимо не только для жизни, но и для самого строительного процесса. Всё оборудование и инструменты работают от него.

Решение этого вопроса лежит на электроустановке.

Содержание:

Понятие о системе электроустановки жилья

Обзор системы

Провода, кабели, кабельные каналы и электрическое оборудование, электрические приборы все эти детали входят в состав единой системы электроустановки помещения. Они взаимосвязаны между собой и располагаются в одном месте или точнее в одном помещении.

Любой объект со своей электроустановкой автоматически входит в единую систему электрического питания микрорайона, района и уже более крупного сообщества.

Своё начало система питания дома берёт от основного кабеля. Он входит во вводной щит управления. На первой позиции в нём установлены автоматический выключатель. Затем следует прибор учёта потребляемой энергии. Следующим этапом электричество поступает в распределительное устройство, где происходит разделение на питающие группы по малым объектам. Каждая такая линия находятся под контролем автоматического выключателя для локализации процессов.

Например! Отдельно запитывается кухня, прихожая с санузлом и жилые комнаты. Такая система удобна тем, что в случае возникновения аварийной ситуации или необходимости производства ремонтных работ в одном помещении, нет необходимости отключать всё помещение от энергии. Такая система необходима для того, чтобы все приборы не находились на одном кабеле для питания.

От щита распределения с помощью кабелей и проводов электрическая энергия поступает непосредственно к потребляющим приборам через соответствующие элементы подключения, это розетки и выключатели.

Потребители энергии

Конечным пунктом электроустановки являются потребители энергии. Это система, которая состоит из электрических приёмников, находящихся и работающих в одной системе. Такие приборы служат для преобразования электричества в другие виды энергий. К ним относятся:

• электроплиты и духовки,
• электрообогреватели,
• сплит-системы и кондиционеры,
• стиральные и посудомоечные машины,
• пылесосы, электроутюги и электрочайники,
• телевизоры, компьютеры и музыкальные центры,
• другая мелкая бытовая техника.

Основные функции электроустановки

• Распределение электрического питания по помещению.
• Преобразование тока в тепловую энергию, механическую энергию, УВЧ излучение, радио и телевизионный сигнал, для получения светового излучения.
• Трансформация или изменение физических свойств электричества для выравнивания напряжения в сети питания.
• Производство электрической энергии. Как яркий пример, можно видеть в системе частного жилья наличие дополнительного источника получения энергии в виде бензиновых или дизельных автономных генераторов на случай отключения или аварии общей энергетической системы для обеспечения бесперебойной работы электроприборов.

Устройство электрической системы жилья

Начало

Началом процесса создания целостной системы электроснабжения объекта является разработка проекта

Он необходим перед началом строительства нового жилья или капитальной переделке старого, с заменой всех имеющихся инженерных систем. Существуют два вида проектов.

Виды проектов

Типовое проектирование

Осуществляет только необходимые, простые решения. Это основа большинства электроустановок. Положительными сторонами таких проектов считается сокращение время по созданию и согласованию их в контролирующих структурах. Они в себе содержат максимально эффективные решения по распределению, монтажу и экономии материалов и электричества. Специалистам более просто работать по ним в процессе сборки системы.

В проекте подробно прорисовываются места установки приборов потребления с нанесением точных паспортных данных по потребляемой мощности.

Стоимость проекта ниже альтернативного. В случае необходимости внесения поправок по отдельным позициям, проще и быстрее пересогласовать дополнение в уже существующем документе.

Само согласование необходимо для того, что бы верно рассчитать мощность всех приборов и возможность обеспечения потребления электрической энергией данного объекта.

Индивидуальное проектирование

Производится в случае реализации инновационных идей подобных «Умному дому». Создаётся уникальный документ с мелкими подробностями по монтажным работам и применяемому материалу и оборудованию.

Поэтому на него уходит много время и стоит он довольно дорого. После реализации проектных идей, создаётся совершенно эксклюзивный шедевр.

На основании согласованного проекта по электроснабжению заключается договор на предоставление данной услуги со снабжающей организацией.

Заключение

Необходимо помнить, что электрический ток опасен для здоровья и жизни. Лучше всю работу, начиная от проекта и до завершения монтажных работ, доверить обученным специалистам.

Самостоятельно можно производить замену лампочек в световых приборах с соблюдением необходимых правил безопасности и при отключенном питании данной группы.

Рейтинг

( Пока оценок нет )

0 8 206.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Электрический монтаж и техническое обслуживание | Douglas Electric Co., Inc.

Коммерческое и промышленное обслуживание электрооборудования имеет решающее значение для обеспечения бесперебойной и безопасной работы вашей электрической системы. Электромонтаж — это процесс установки электропроводки, приспособлений, оборудования или систем на объекте. После установки электрической системы важно проводить регулярное техническое обслуживание для устранения любых угроз, прежде чем они повлияют на вашу работу.

В этом исчерпывающем руководстве мы опишем все, что вам нужно знать об обслуживании коммерческого и промышленного электрооборудования, от того, что это такое, что оно включает и как часто оно вам нужно. Мы также расскажем о преимуществах технического обслуживания электроустановок, чтобы вы могли принять наилучшее решение для своего бизнеса.

Что такое техническое обслуживание электрооборудования?

Коммерческое и промышленное техническое обслуживание электрооборудования — это процесс регулярной проверки, тестирования, очистки и ремонта электрических систем и компонентов для обеспечения их безопасности и надлежащего функционирования. Техническое обслуживание электрооборудования помогает предотвратить опасность поражения электрическим током, продлить срок службы электрооборудования и повысить общую эффективность системы.

Что включает в себя техническое обслуживание электрооборудования?

Существует множество различных методов обслуживания электрооборудования, но некоторые из наиболее распространенных включают:

• Профилактическое и упреждающее обслуживание: Это включает использование данных и аналитики для выявления потенциальных проблем с электричеством до их возникновения.
• Профилактическое обслуживание: Это программа регулярного планового обслуживания, помогающая предотвратить возникновение проблем с электричеством.
• Корректирующее обслуживание: Выполняется, когда электрическая проблема уже возникла и ее необходимо устранить.
• Осмотр электрических компонентов и систем на наличие повреждений или износа: Это помогает выявить любые потенциальные опасности, связанные с электричеством.
• Проверка электрических компонентов и систем: Это помогает убедиться в их правильном функционировании.
• Очистка электрических компонентов и систем: Это помогает повысить общую эффективность системы.
• Ремонт электрических компонентов и систем: Выполняется, когда проблема с электричеством уже возникла и ее необходимо устранить.

Какие компоненты проверяет электрик?

Электрик обычно проверяет следующие электрические компоненты и системы:

• Электропроводка: Это включает проверку на наличие ослабленных соединений, поврежденной изоляции или оголенных проводов.
• Осветительная арматура: Сюда входит проверка на наличие треснувших линз, ослабленных винтов или перегоревших ламп.
• Оборудование: Это включает проверку на наличие поврежденных шнуров, ослабленных вилок или неисправных электрических розеток.
• Системы: Сюда входит проверка электрической панели, автоматических выключателей и предохранителей.
• Переключатели: Сюда входит проверка на наличие незатянутых винтов, поврежденных пластин или изношенных крышек переключателей.
• Детекторы дыма: Сюда входит проверка батарей и проверка сигнализаций.
• Электрические розетки: Это включает в себя проверку на отсутствие ослабленных вилок, поврежденных розеток или коротких замыканий.
• Генераторы: Сюда входит проверка уровня масла, воздушного фильтра и свечей зажигания.
• ИБП (источник бесперебойного питания): Включает проверку аккумуляторов и проверку аварийных сигналов.
• Система HVAC: Сюда входит проверка термостата, фильтров и змеевиков.

Обеспечение электробезопасности

В дополнение к регулярным осмотрам и испытаниям электрических компонентов и систем важно также обеспечивать электробезопасность. Это включает в себя обеспечение надлежащего заземления всего электрооборудования, отсутствие повреждений и износа электрических шнуров, а также отсутствие перегрузок электрических розеток. Электрик также проверяет наличие любых электрических опасностей, которые могут представлять опасность для сотрудников или клиентов.

Каковы некоторые опасности поражения электрическим током в результате неправильного обслуживания?

Опасности поражения электрическим током и опасности, связанные с неправильным обслуживанием электрооборудования, могут включать:

• Пожары
• Поражение электрическим током
• Поражение электрическим током
• Взрывы
• Травмы
• Смерть

Эти опасности могут возникнуть, если электрические провода и шнуры повреждены, изношены или плохо изолированы, или если электрические розетки перегружены, а электрооборудование не заземлено должным образом.

Как часто предприятие нуждается в обслуживании электрооборудования?

Частота обслуживания коммерческих и промышленных электросетей зависит от типа бизнеса, возраста электросистемы, размера объекта, сложности электросистемы и количества присутствующих опасностей, связанных с электричеством. Тем не менее, большинство предприятий должны проводить техническое обслуживание электрооборудования не реже одного раза в год. Они также должны иметь программу обслуживания электрооборудования для обеспечения безопасности своих сотрудников и клиентов.

Каковы преимущества обслуживания электрооборудования?

Преимущества технического обслуживания электрооборудования включают:

• Повышение безопасности: Регулярный осмотр и тестирование электрических компонентов и систем позволяет предприятиям выявлять потенциальные опасности, связанные с электричеством, и устранять их до того, как они приведут к несчастным случаям или травмам.
• Сокращение времени простоя: Решая проблемы с электричеством до того, как они вызовут проблемы, предприятия могут избежать сбоев в работе.
• Повышенная эффективность: Регулярное техническое обслуживание электрических систем может помочь повысить общую эффективность электрических систем.
• Снижение риска возгорания электрооборудования: Предприятия могут выявлять потенциальные возгорания электрооборудования и устранять их до того, как они нанесут ущерб, с помощью регулярного технического обслуживания электрооборудования.
• Снижение риска поражения электрическим током, поражения электрическим током и взрывов: Регулярно проверяя и тестируя электрические компоненты и системы, предприятия могут выявлять потенциальные опасности, связанные с электричеством, и устранять их до того, как они приведут к несчастным случаям или травмам.
• Повышение эффективности электрической системы: Регулярное техническое обслуживание электрической системы может помочь предприятиям выявить потенциальные проблемы с электричеством, которые могут привести к снижению эффективности электрической системы.
• Увеличенный срок службы оборудования: Предприятия могут выявлять потенциальные проблемы с электричеством, которые могут привести к повреждению электрооборудования, регулярно тестируя и проверяя электрические компоненты и системы.

Советы по электробезопасности

Есть несколько советов по обеспечению электробезопасности, которым должно следовать каждое предприятие:

• Регулярно проверяйте электрическое оборудование и компоненты.
• Регулярно проверяйте электрическое оборудование и системы.
• Регулярно очищайте электрическое оборудование и системы.
• Отремонтируйте или замените электрические компоненты или системы, которые не работают должным образом.
• Не используйте электрическое оборудование или системы, которые повреждены или неисправны.

Кто такой подрядчик по электротехнике?

Подрядчик по электрике — это специалист, который устанавливает, обслуживает и ремонтирует электрические системы. Электрические подрядчики имеют лицензию и застрахованы для работы с электрическим оборудованием и системами. У них есть подготовка и опыт для безопасной работы с электрическими компонентами и системами.

Некоторые из навыков, необходимых для успеха в качестве сертифицированного коммерческого электрика, включают:

• Способность читать и интерпретировать электрические планы и чертежи.
• Способность безопасно устанавливать, обслуживать и ремонтировать электрические системы.
• Способность устранять проблемы с электричеством.
• Возможность использования электрического испытательного оборудования.
• Возможность работы в ограниченном пространстве.

Узнайте больше об услугах по заключению контрактов на электроснабжение, перейдя по этой ссылке:

Commercial Electrical Contractor

На что обращать внимание при выборе подрядчика по установке и обслуживанию электрооборудования

Вот что искать в подрядчика по электромонтажу и обслуживанию:

• Выберите авторитетную и опытную компанию.
• Подрядчик должен иметь лицензию и страховку.
• Подрядчик должен иметь опыт работы в коммерческих и промышленных условиях.
• Подрядчик должен иметь возможность предоставить список отзывов довольных клиентов.
• Подрядчик должен быть в состоянии представить письменную смету электромонтажных работ и услуг по техническому обслуживанию, которые он будет предоставлять. Смета должна включать стоимость рабочей силы, материалов, разрешений и любые другие сопутствующие расходы.
• Подрядчик должен быть в состоянии ответить на любые ваши вопросы об электромонтаже и обслуживании.
• Подрядчик должен предоставить вам список советов по электробезопасности, которым вы можете следовать, чтобы обеспечить безопасность вашего бизнеса.

Каковы различия между коммерческими, промышленными и бытовыми электриками?

Вот различия между коммерческими, промышленными и бытовыми электриками:

• Коммерческие электрики работают на предприятиях, в офисных зданиях и других коммерческих объектах. Они устанавливают и обслуживают электрические системы, питающие свет, компьютеры, машины и другое оборудование.
• Промышленные электрики работают на фабриках, складах и других промышленных объектах. Они устанавливают и обслуживают электрические системы, которые питают машины, оборудование и другие промышленные процессы.
• Бытовые электрики работают в домах и других жилых помещениях. Они устанавливают и обслуживают электрические системы, которые питают освещение, бытовую технику, системы отопления, вентиляции и кондиционирования воздуха и другие электрические компоненты дома.

Сколько стоит регулярное техническое обслуживание коммерческого и промышленного электрооборудования?

Стоимость коммерческого и промышленного обслуживания электрооборудования варьируется в зависимости от размера и сложности электрической системы, количества электрических компонентов и систем, которые необходимо проверить и осмотреть, а также частоты обслуживания электрооборудования. Типичная программа технического обслуживания коммерческого или промышленного электрооборудования включает ежемесячные или ежеквартальные проверки, испытания и ремонт. Стоимость коммерческой или промышленной программы обслуживания электрооборудования обычно составляет несколько сотен долларов в месяц.

Стоит ли техническое обслуживание электрооборудования?

Да, техническое обслуживание электрооборудования стоит затрат, поскольку оно может сэкономить ваши деньги в долгосрочной перспективе, предотвращая проблемы с электричеством до того, как они нанесут ущерб вашему имуществу или оборудованию. Техническое обслуживание электрооборудования также может повысить безопасность вашего бизнеса за счет снижения риска возгорания и поражения электрическим током.

Тенденции в технологии технического обслуживания электрооборудования

В технологии технического обслуживания электрооборудования существует несколько тенденций, о которых вам следует знать:

• Использование дронов для осмотра электрооборудования и систем.
• Использование тепловизора для обнаружения электрических проблем.
• Использование прогнозной аналитики для предотвращения проблем с электричеством до их возникновения.

Свяжитесь с опытной командой Douglas Electric сегодня. Уделяя первоочередное внимание безопасности вашего бизнеса посредством регулярного технического обслуживания электрооборудования, вы можете устранить любые потенциальные угрозы до того, как они нанесут ущерб вашей работе. Регулярное техническое обслуживание электрооборудования может помочь повысить безопасность, эффективность и срок службы вашей электрической системы.

Если у вас есть какие-либо вопросы по электромонтажу или обслуживанию, обязательно обращайтесь к специалистам Douglas Electric. Мы сможем предоставить вам информацию и услуги, необходимые для обеспечения безопасности и бесперебойной работы вашего бизнеса.

Загрузка документации по продукту и программного обеспечения

Категория документа

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 406

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

211 970

action_test

Оценка соответствия

10 891

предложение

Спецификации

201 881

box2

Руководство по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

30 021

firmware_upgrade

Программное и микропрограммное обеспечение

Все выпуски программного обеспечения и обновления доступны для загрузки.

4 276

action_print_preview

Решения

1 432

энергоэффективность

Устойчивое развитие

357 800

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

319 783

earth_arrow

Обучение, мероприятия и вебинары

156

media_video

Видео

590

open_book

Белая книга

Откройте для себя наш обширный портфель решений

1,002

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 406

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

211 970

action_test

Оценка соответствия

10 891

котировка

Спецификации

201 881

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

30 021

Посмотреть еще

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 406

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

211 970

action_test

Оценка соответствия

10 891

котировка

Спецификации

201 881

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.
