Электрическим удлинителем называется электротехническое приспособление, позволяющее подавать электропитание к приборам, находящимся на удалении от стационарных розеток. Подобное подключение является временным и осуществляется на период проведения каких-либо работ.   Удлинитель состоит из сетевого кабеля, штепсельной вилки и электрической розетки. В зависимости от модели и предназначения устройство может оснащаться кабелем разной длины и сечения, одной или несколькими розетками, иметь предохранители и автоматические выключатели, а также встроенный сетевой фильтр.   В зависимости от сферы применения электрические удлинители бывают бытовой и силовой категории.   Удлинители бытовой категории предназначены для подключения различных электрических приборов: холодильников, телевизоров, пылесосов, компьютеров и периферийных устройств. В зависимости от потребности удлинители выбирают по необходимому количеству розеток и максимальной нагрузке, зависящей от сечения кабеля. Кроме того, ряд моделей имеет встроенный выключатель, сетевой фильтр и индикатор включения в сеть. Такие удлинители могут выдержать одновременную нагрузку одного или нескольких приборов небольшой мощности, однако устройства промышленного предназначения подключать к ним категорически запрещено. Бытовые удлинители выпускаются с кабелем разной длины, которая может составлять от 2 до 50 метров. Для удобства использования шнур большой длины может быть намотан на катушку.   Силовые удлинители предназначены для подключения электрических потребителей, обладающих высокой мощностью. Это могут быть сварочные аппараты, электрические тепловые пушки, перфораторы или газонокосилки. Силовые удлинители имеют в своем устройстве защитные автоматические выключатели, заземление и защиту от влаги, благодаря чему их можно использовать как в помещении, так и на улице. Удлинители широко используют в строительстве, производстве и в любых местах, где применяют мощный электроинструмент. Удлинители могут быть стационарными или переносными, а также иметь сетевой шнур длиной до 100 метров. В связи с этим на катушки устанавливают механизм ручного или электромеханического сматывания кабеля.   При использовании электрического удлинителя на барабанной катушке необходимо учитывать очень важную особенность. Если подключенный к нему электрический потребитель имеет большую мощность, то нужно обязательно разматывать кабель на полную длину. В смотанном проводе образуются индукционные токи, что приводит к его интенсивному нагреву, оплавлению изоляции и короткому замыканию. При нагрузке на удлинитель в пределах половины его мощности провод можно не разматывать.

Другие статьи об электрике: Несколько слов об электрических розетках для ванной комнаты » Монтаж электрического тёплого пола » Галогенные лампы » Светодиодная лента » Ландшафтные светильники »

« все статьи

Электрический удлинитель. Виды и применение. Как выбрать

Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.

Электрический удлинитель классифицируется.

По методу использования:

• Переносные (переноски).
• Стационарные.

Методу соединения кабеля:

• С разборным корпусом.
• Неразборные.

Защите от удара током:

• С обычной защитой.
• С усиленной защитой.

Защите от внешних факторов:

• Обычные.
• С защитой от брызг.
• Струезащищенные.

Температурной защите кабеля:

• Без защиты.
• С электрическим автоматом, ограничивающим ток или температуру.

Комплектации:

• Бытовые.
• Профессиональные.

Конструктивные особенности

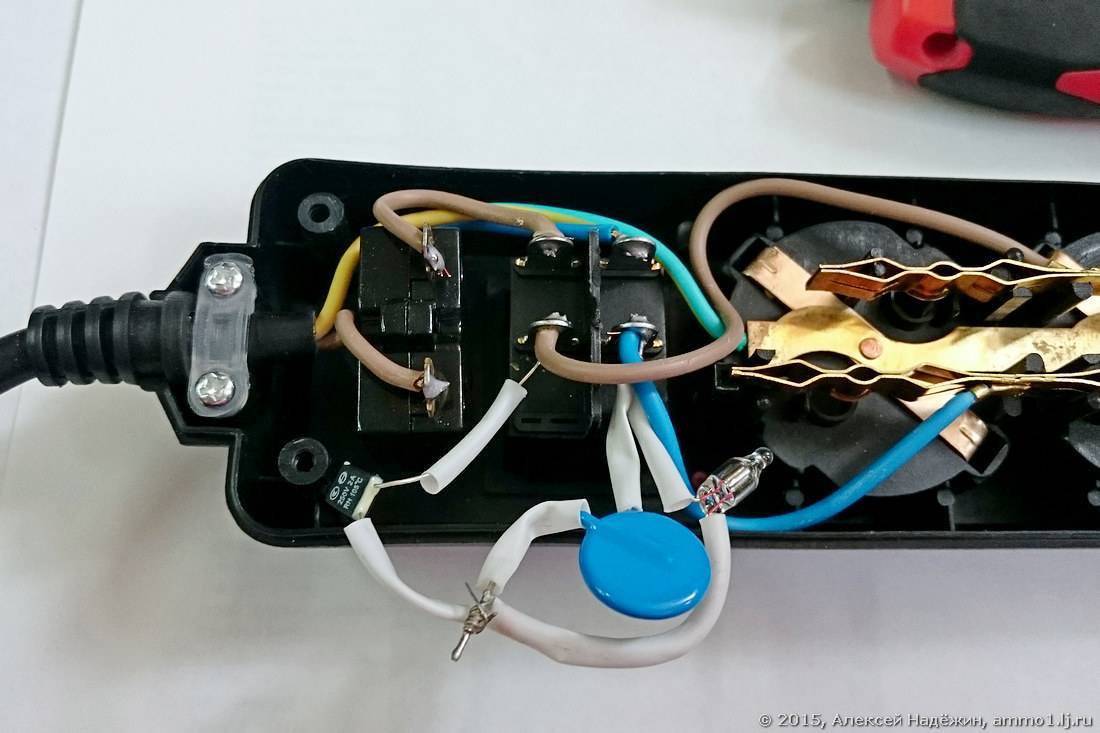

Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.

Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.

Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.

Переносные удлинители

Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.

Стационарный электрический удлинитель

Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.

С разборным корпусом

Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.

Неразборные

Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.

Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.

С обычной и усиленной защитой

Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.

Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.

Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.

Бытовые удлинители

Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм². Это значение обозначается на шнуре. Жилы сечением 1,5 мм² способны выдержать нагрузку мощности до 3,5 киловатт.

По мощности бытовые модели делят на три вида:

1. Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
2. Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
3. Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.

Профессиональные удлинители

Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель. Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм². Такие удлинители производятся с защитой от брызг и влаги.

Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.

Советы по выбору

Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов. Основные параметры удлинителей, на которых следует заострить внимание при выборе:

• Число розеточных гнезд.
• Наличие заземляющего контакта.
• Длина шнура.
• Наибольшая допустимая нагрузка.
• Наличие защитного автомата.
• Качество изоляции.
• Дополнительные элементы.

Число розеток

В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.

Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.

Наличие заземления

Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.

Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.

Длина шнура

Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.

Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту. При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель. Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.

Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.

Максимальная нагрузка

Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.

Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.

Защитный автомат

Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.

Качество изоляции кабеля

В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.

Дополнительные элементы

Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».

Правила безопасного применения

• Не допускается самостоятельное совершенствование и изменение устройства, что может привести к пожару, электрическим травмам и нарушениям изоляции проводки.
• Удлинители служат для временного подключения устройств. Поэтому после применения необходимо отключить их от питания.
• Переносными устройствами для подключения питания следует пользоваться аккуратно, не допуская неисправностей шнура, вилки или розетки.
• Неисправная изоляция кабеля требует немедленной его замены.
• Запрещено провода завязывать на узлы, скручивать, закрывать строительным материалом.
• Запрещается прокладка провода удлинителя через пороги дверей, под ковром.
• Запрещается подключать потребители общей мощностью превышающей допустимую нагрузку на удлинитель.

Похожие темы:

• Сетевые фильтры. Как выбрать. Устройство и виды. Применение
• Выдвижные блоки розеток. Виды и применение. Как выбрать
• Электрические розетки. Стандарты и виды. Особенности
• GSM розетки электрические. Виды и работа. Плюсы и минусы
• Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
• Установка выключателей и розеток в одном корпусе. Подключение
• Установка розеток и выключателей. Правила и порядок монтажа
• Как выбрать розетку. Разновидности и особенности

Полное руководство по типам удлинителей: калибр, области применения, длина

Удлинители

— интересная порода среди всех проводов и кабелей — они не являются обычными силовыми кабелями как таковыми, но большинство из нас до сих пор используют их дома почти ежедневно. Выбор правильного типа удлинительного кабеля для ваших приборов важен из-за соображений безопасности, связанных с этим типом кабеля. Прочитайте это руководство, чтобы выбрать лучший удлинитель для вас.

Что такое удлинитель?

Удлинитель — это силовой кабель повышенной гибкости, имеющий с одной стороны вилку, а с другой — группу розеток для вилок того же типа. Удлинители различаются по размеру, калибру, конструкции и типу использования.

Удлинитель в сравнении с обычным электрическим кабелем

В отличие от обычных электрических кабелей удлинители предназначены только для временного использования из соображений безопасности. Причина, по которой удлинители опасны, заключается в том, что они не производятся специально для конкретной нагрузки электрической цепи и определенного электрического тока. Поэтому всегда есть вероятность перегрузки. Использование удлинителей регулируется Национальным электротехническим кодексом и стандартами UL Underwriter Laboratories.

Использование удлинителей

Удлинители используются в течение ограниченного времени для:

•  устройств питания и гаджетов
• Подключаемые устройства, такие как телевизор, динамик и т. д.
• Одновременное подключение нескольких устройств

Типы удлинителей по назначению: легкие, средние, тяжелые

В зависимости от разрешенного применения удлинители можно разделить на легкие, обычные и тяжелые.

Применение удлинителей для легких условий эксплуатации

Удлинители для легких условий эксплуатации представляют собой наиболее примитивную форму удлинителей, не предназначенную для многих применений. Это также самый дешевый тип удлинителя. Эти кабели обычно не имеют заземляющего провода, что делает проблемы безопасности, связанные с ними, более заметными. Когда дело доходит до буквенного кода, используемого с этим подтипом удлинителя, чаще всего буква S указывает на то, что кабель предназначен для общего использования.

Удлинители для легких нагрузок имеют сходство с проводами для ламп, используемыми в освещении. Использование удлинителей для легких грузов не допускается ни для чего другого, кроме как для легких работ. В частности, им запрещено пользоваться отопительным оборудованием. Некоторыми из приборов, которые запрещено использовать с удлинителем, являются утюги, обогреватели, котлы и печи.

Удлинительные кабели малой мощности используются с оборудованием легкой нагрузки, таким как лампы, часы, зарядные устройства и др., с силой тока не более 7 А.

Калибр удлинителей для легких условий эксплуатации

Стандартные размеры удлинителей для легких условий эксплуатации: 18 AWG, 16 AWG и 14 AWG. Выбор калибра зависит от предполагаемой длины кабеля. Чем меньше длина, тем выше номер калибра. Если шнур длиной до 25 футов, выберите провод 18 AWG. Для длин до 50 футов предпочтительнее калибр 16 AWG. Наконец, длина 100 футов означает, что следует использовать 14 AWG.

Применение удлинителей средней мощности

Удлинители для обычных условий эксплуатации изготавливаются из тех же материалов, что и легкие удлинители, но они имеют заземляющий проводник, который делает их более безопасными в различных условиях для 10 А и менее. Обычно они используются со стандартными устройствами, такими как телевизоры, динамики, компьютеры, медиаплееры и т. д. Однако они не допускаются для тяжелых приборов.

Калибр удлинителей для средних нагрузок

Удлинители для средних нагрузок допускаются калибрами от 16 AWG до 12 AWG. Версия 16 AWG предназначена для кабелей длиной до 25 футов, версия 14 AWG — для кабелей длиной до 50 футов, а версия 12 AWG — до 100 футов.

 Применение удлинителей для тяжелых условий эксплуатации

Удлинительные шнуры для тяжелых условий эксплуатации предназначены для мощных приборов, включая обогреватели помещений и другие типы обогревателей. Потребляемая мощность этих кабелей составляет до 15 Ампер. Они доступны в размерах от 14 AWG до 10 AWG. 14 AWG для шнуров длиной 25 футов, 12 AWG для шнуров длиной 50 футов и 10 AWG для шнуров длиной 100 футов.

Чтение буквенных кодов длинных шнуров

S: Общее — Использование удлинителей

Буква S указывает на то, что удлинитель предназначен для общего использования без особых характеристик. Если другие буквы отсутствуют, этот удлинитель не подходит для использования вне помещений и не является маслостойким. Обычные удлинители обычно не предназначены для использования в тяжелых условиях.

Вт: для использования вне помещений

W означает, что удлинитель устойчив к атмосферным воздействиям, что делает его пригодным для использования вне помещений. Изоляция таких удлинителей защищает кабели от влаги.

Дж: 300 Напряжение изоляции

Буква J, которая обычно означает младший, когда речь идет об электрических кабелях, означает, что изоляция удлинителя рассчитана на 300 вольт. Этот удлинитель используется для приложений с более низким напряжением, не превышающим 300 вольт.

T: Виниловая оболочка из термопласта

Буква Т означает, что удлинитель имеет оболочку из винилового термопластика.

P: Конструкция с параллельными проводами

Параллельная конструкция провода, обозначенная буквой П, оптимальна для кондиционеров и бытовых удлинителей. Он создается путем связывания нескольких удлинительных проводов.

O: Маслостойкий

Маслостойкие удлинители можно использовать в условиях, когда топливо и удобрения могут соприкасаться с кабелем. Буква «О» означает только маслостойкий, и ее не следует путать с наружным, хотя маслостойкие удлинители также могут обозначаться буквой W для наружного использования.

E: Изготовлен из TPE

.

Удлинитель с буквой Е имеет оболочку из термопластичного эластомера TPE. Это самый прочный тип материала, часто используемый в шнурах для тяжелых условий эксплуатации.

Можно ли закопать удлинитель? Существует ли подземный удлинитель?

Одна вещь, которую должен знать каждый покупатель удлинителя, это то, что подземные удлинители не являются чем-то особенным, поскольку удлинители никоим образом не рассчитаны на прямое закапывание. Закапывание удлинителей опасно для жизни и чревато серьезным пожаром. Более того, удлинители не смогут должным образом функционировать под землей. Кабель, предназначенный для подземного использования в Соединенных Штатах, — это кабель UF-B. Используйте его для подземных применений вместо опасных и неэффективных удлинителей. Закапывание удлинителей в кабелепровод так же опасно и неэффективно, как и прямое закапывание.

Где купить удлинители? Когда дело доходит до покупки удлинителей, качество и безопасность являются обязательными. Поэтому важно приобретать удлинители у проверенных продавцов. Nassau National Cable продает сверхмощный многожильный удлинитель для тяжелых условий эксплуатации как внутри, так и снаружи помещений.

https://nassaunationalcable.com/blogs/blog/a-full-guide-to-types-of-extension-cords-gauge-applications-length Копировать ссылку Скопируйте код, чтобы встроить эту статью

Назад к блогу

Содержат ли удлинители медь? (Проверено)

Большинство удлинителей состоят из двух изолированных проводов, один из которых является проводником тока, а другой служит проводом заземления.

Изоляция этих проводов обычно выполнена из ПВХ. И причина этого в том, что он дешевый и его легко найти. Однако он также может быть хрупким и склонным к растрескиванию или поломке, если становится слишком холодным или горячим.

Второй провод в удлинителе обычно делается из меди, потому что он прочный, проводящий и с ним легко работать. Вы найдете его во всех видах электрических устройств, таких как:

• лампы,
• дверные звонки,
• переключатели
• и розетки.

В этой статье я расскажу о том, содержат ли удлинители медь.

Если удлинители содержат медь:

В большинстве случаев удлинители содержат медь. Чем выше калибр, тем больше меди часто будет использоваться. Количество коббера в 10-футовом удлинителе или электрическом проводе составит 5-10 долларов США. Тем не менее, это дорогостоящий и трудоемкий процесс, чтобы вытащить коббер из проводов.

Оглавление

Если вам нужен удлинитель, содержащий медь, вам следует рассмотреть удлинитель для улицы, который разработан с более толстым проводом и большим диаметром, что позволяет ему проводить больший ток без перегрев или перегорание.

Вы также должны убедиться, что соединение между вилкой и розеткой заземлено, чтобы любая избыточная энергия могла безопасно отводиться через заземляющий провод, а не в ваше устройство или прибор.

Сколько это стоит (и как вытащить коббер?)

Посмотрите на этого парня, который на самом деле достает коббер из 10-футового (30-метрового) удлинителя.

Очень интересно!

Все ли удлинители содержат медь?

Средний удлинитель состоит из медной жилы и изоляционного материала. Изоляция предотвращает контакт меди с другими частями шнура и наоборот. Существует множество различных типов изоляционных материалов, используемых в удлинителях, но обычно это пластик или резина.

Если вы ищете шнур определенного типа, проверьте упаковку или этикетку, чтобы узнать, какой тип изоляции используется, прежде чем покупать.

Если вы не уверены, лучше проявить осторожность и использовать изолированные инструменты при работе с электричеством или с любыми инструментами, которые могут контактировать с водой (такими как сеялка для сорняков).

Шнуры, предназначенные только для использования внутри помещений, не подвергаются воздействию влаги или воды. Однако они все еще могут содержать некоторое количество меди — скорее всего, в виде проводов внутри самого шнура.

Из чего именно сделаны удлинители?

Удлинители состоят из нескольких слоев, которые могут различаться в зависимости от типа используемого шнура. Самый внешний слой называется оболочкой и обычно изготавливается из резины или пластика.

Некоторые куртки имеют плетеный дизайн, а некоторые нет.

Оболочка защищает внутренние компоненты от повреждения водой, а также гарантирует, что провода внутри шнура не изнашиваются со временем.

Следующий слой называется изоляционным слоем, который обычно изготавливается из резины или пластика. Служит для защиты проводов внутри шнура от электрического тока, предотвращая оголение между ними и создавая изолятор между проводниками и потенциалами земли.

Это предотвращает поражение электрическим током в случае неправильного обращения или неправильного использования вашего удлинителя кем-то другим.

Мы рекомендуем использовать устройства защиты от перенапряжений, если вы сомневаетесь:

У нас вы можете найти устройства защиты от перенапряжения (Amazon) по очень разумной цене.

Устройство защиты от перенапряжения — это всегда хорошая идея, чтобы быть в безопасности — ОСОБЕННО, если вы не знаете, установлен ли на вашем главном электрическом щите прерыватель перенапряжения.

Прочтите этот блог о том, снижают ли удлинители мощность?

Как узнать, содержит ли он медь?

Большинство удлинителей изготовлены из резины, но некоторые из них содержат пластик. Наиболее распространенным типом пластика, используемого в удлинителях, является поливинилхлорид (ПВХ). ПВХ представляет собой химическое соединение, содержащее хлор.

Самый простой способ узнать, содержит ли ваш удлинитель медь, — это посмотреть на его этикетку; большинство производителей указывают, содержит ли их продукт медь или нет, на самой этикетке продукта.

Кроме того, многие производители маркируют свою продукцию признанным UL логотипом, который подтверждает, что их продукция соответствует стандартам безопасности, установленным Underwriters Laboratories (UL).

Сколько меди в удлинителе?

В 10-футовом удлинительном кабеле часто можно найти коббер стоимостью 5-10 долларов. Это будет около 5x2x1 дюймов коббера в блоке, если вы сожжете его и превратите коббер в блок.

Однако ответ на этот вопрос не всегда так прост, как кажется.

На самом деле количество меди в удлинителе зависит от многих факторов, таких как:

• Тип материала, из которого изготовлен шнур (медь или алюминий)
• Сечение провода, используемого для изготовления удлинителя
• Количество вилок на вашем удлинителе (для большего количества вилок требуется больше меди)

Сколько стоит медь в одном удлинителе?

Ответ зависит от его длины и толщины. Со стандартным наружным удлинителем калибра 16 и длиной 30 футов у вас обычно будет коббер стоимостью всего 5-10 долларов.

Более толстый калибр также будет содержать больше меди, поскольку вокруг каждой жилы провода требуется дополнительная изоляция для защиты от перегрева или короткого замыкания.

Сколько стоят старые удлинители?

Старые удлинители стоят от 1,50 до 7,00 долларов за фунт, в зависимости от типа шнура, длины и количества оставшегося на нем металла.

Если у вас есть сотни метров старых удлинителей, которые нуждаются в переработке, мы рекомендуем продавать их как есть.

Разные типы удлинителей имеют разную стоимость брака.

Вот некоторые распространенные типы:

• Стандартные трехжильные удлинители обычно изготавливаются из ПВХ-пластика и медной проволоки. Их можно найти в большинстве домов и офисов, и они отлично подходят для несложных домашних задач, таких как уборка пылесосом или мытье посуды. Стоимость лома стандартных удлинителей невелика, потому что они очень распространены. Возможно, вы обнаружите, что у вас есть несколько стандартных шнуров, которые нужно убрать из дома или офиса, но они не будут стоить много, если вы продадите их в центре утилизации или на интернет-аукционах, таких как eBay или Craigslist.
