Измерение обмоток трансформатора: Измерение сопротивления изоляции силового трансформатора. Замеры изоляции обмоток трансформатора

Измерение сопротивления изоляции силового трансформатора. Замеры изоляции обмоток трансформатора

Измерение изоляции трансформатора является важным элементом технического обслуживания, поскольку его точность и надежность влияют на безопасность эксплуатации. В этом случае измерение проводится при напряжении между первичной и вторичной обмотками 10 В, при этом изоляция трансформатора должна быть проверена на отсутствие обрыва, а также на соответствие норм по уровню сопротивления.

Измерение сопротивления изоляции

Измерение сопротивления изоляции трансформатора проводится с помощью измерительного прибора, называемого мегомметром. Для этого его подключают к зажиму первичной обмотки, после чего напряжение подается на вторичную обмотку. В процессе измерения происходит измерение сопротивления изоляции. Если сопротивление изоляции не соответствует нормам, то мегомметр сигнализирует об этом. После того, как все параметры будут приведены в норму, можно приступить к измерениям изоляции вторичной обмотки.

Перед проведением измерений рекомендуется снять напряжение с вторичных обмоток. Это позволит исключить возможность короткого замыкания во время проведения измерений. Проверка изоляции вторичных обмоток производится с помощью высоковольтного мегомметра. Для этого снимается напряжение со всех обмоток, после чего подключается высоковольтный прибор к вторичной обмотке. В процессе измерений происходит сравнение показаний, полученных при измерении изоляции вторичной и первичной обмоток.

Какие особенности

Измерения изоляции силового трансформатора имеет особенности:

1. измерение изоляции с помощью мегаомметра производится в две стадии. Вначале определяется сопротивление изоляции по отношению к земле, а затем по отношению между обмотками и корпусом. Измерение сопротивления изоляции производится по двум параллельным схемам.
2. измерение сопротивления изоляции обмоток производится на различных уровнях напряжения.
3.  измерение сопротивления обмоток постоянному току производится относительно корпуса и между обмотками.
4. измерение сопротивления обмотки постоянному току проводится только на обмотках высокого напряжения и на выводах обмоток низкого напряжения.

При измерении сопротивления изоляции силовых трансформаторов с классом напряжения до 10 кВ допускается применять мегаомметры на напряжение не более 500 В. Измерение удельного сопротивления грунта производится для определения места расположения электрооборудования (трансформаторов), находящегося на земле.

Измерение удельного сопротивления производится с помощью двух или трёх милливольтметров, присоединённых к точкам измерения параллельно. Сопротивление изоляции измеряется относительно земли и относительно друг друга. При этом сопротивление земли измеряется относительно любой точки, соединённой с землёй. Удельное сопротивление грунта измеряется последовательно с сопротивлением изоляции.

Что учесть

Проводя измерение сопротивления изоляции обмоток трансформатора, учитывайте:

1.  Измеренное сопротивление изоляции должно быть не менее значения, указанного в паспорте трансформатора.
2. Измеренный результат должен быть округлен до целых чисел.
3.  Если измеренное значение сопротивления изоляции вышло за пределы допускаемых отклонений, то трансформатор необходимо подвергнуть повторной проверке.
4.  Если после повторной проверки сопротивление изоляции вышло за допустимые пределы, трансформатор подлежит ремонту или замене.

Измерение сопротивления изоляции силового трансформатора производится на отключенном трансформаторе. Сопротивление изоляции обмоток низкого напряжения относительно корпуса и между обмотками должно быть не ниже 5 Мом. Сопротивление изоляции обмоток высокого напряжения относительно обмотки низкого напряжения должно быть не меньше 100 Мом. Если сопротивление изоляции окажется меньше указанных значений, то необходимо произвести сушку обмоток. Для измерения сопротивления изоляции обмотки трансформатора подсоединяют к прибору, который имеет два входа: «А» и «В». Вход «В» подключается к выводам обмотки низкого напряжения, а вход «А» – к выводу обмотки высокого напряжения.

Какие требования

Замеры изоляции трансформаторов имеют требования:

1.  изоляции обмоток относительно корпуса и между собой — не менее 2 Мом;
2.  по изоляции между обмотками — не менее 1 Мом.

В процессе эксплуатации трансформаторов необходимо периодически проверять сопротивление изоляции обмоток, которое должно быть не менее указанных значений. Проверка сопротивления изоляции обмоток производится мегомметром на напряжение 2500 В. При снижении сопротивления изоляции ниже номинальных значений трансформаторы должны быть просушены и отремонтированы. Допускается сушка трансформаторов при их выводе в капитальный ремонт и при проведении капитальных ремонтов.

Просушивание заключается в прогреве трансформатора до температуры не выше 60 °С. Продолжительность сушки — не более 10 ч. Трансформаторы с сухой изоляцией не требуют сушки после длительного хранения. Для трансформаторов с масляным заполнением допустима сушка в течение 1 сут. После сушки трансформаторы должны подвергаться испытанию повышенным напряжением промышленной частоты.

Измерения сопротивления изоляции трансформатора мегаомметром на напряжение 1000 В является обязательным условием его допуска к работе. В зависимости от типа трансформатора, измерения могут осуществляться как в холодном, так и нагретом состоянии. Измерение сопротивления изоляции в холодном состоянии производится на отключенном трансформаторе мегаомметром, подключенном к вторичной обмотке. При этом на первичной обмотке должен быть выставлен ток 1А в течение 10 минут. Затем трансформатор включается и измеряется сопротивление изоляции. После окончания измерения трансформатор отключается от сети, и проводится повторное измерение в течение 1 минуты. Если результат повторного измерения будет менее 50 Мом, то трансформатор считается не соответствующим требованиям ПТЭЭП и не допускается к эксплуатации. Измерения производятся при температуре окружающего воздуха не ниже минус 10°С. При более низкой температуре трансформатор допускается включать в работу только после его прогрева при температуре не менее плюс 10°С в течение не менее 2 часов.

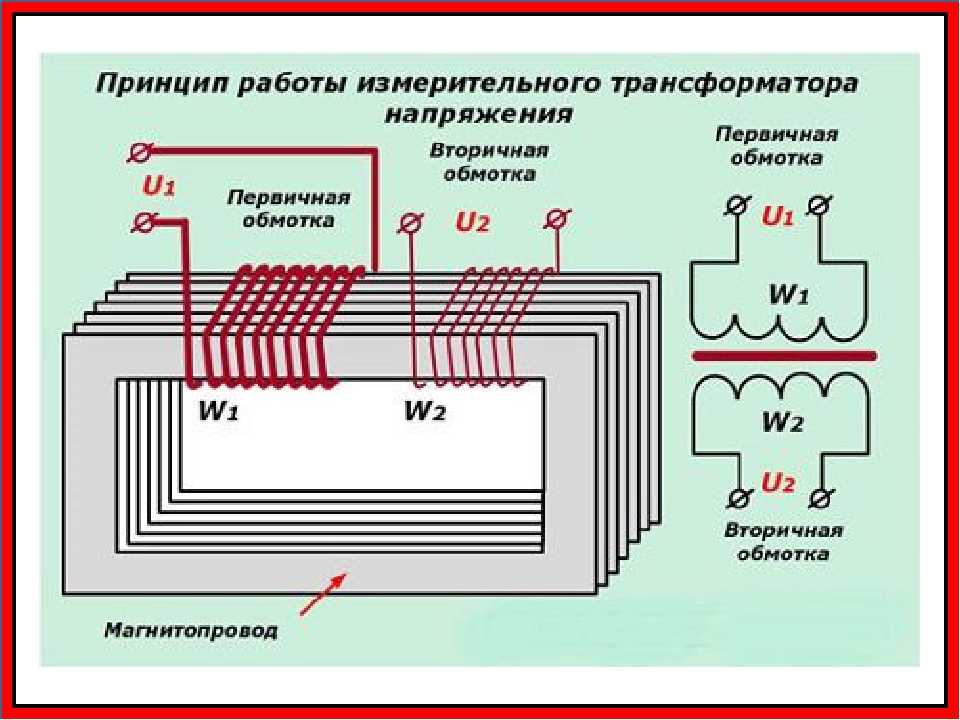

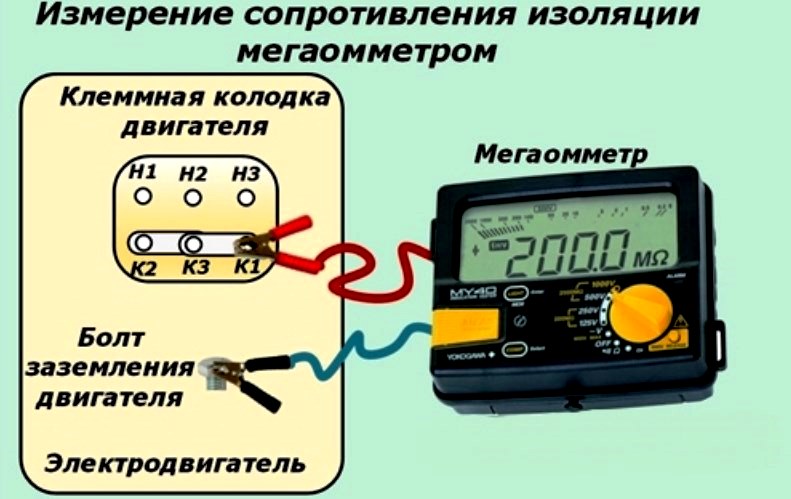

Про схему

Схемы измерение сопротивления изоляции трансформатора включают в себя измерение величины сопротивления между выводами обмотки и первичной и вторичной цепей, а также между первичной и заземленной обмоткой. Для измерения сопротивления изоляции обмоток в качестве измерительных приборов применяют мегаомметры. В режиме измерения выполняют три замера.

Первый замер – измерение между выводами обмоток. Второй замер – измерение между выводом обмотки и металлической частью трансформатора с целью определения величины сопротивления между обмотками. Третий замер – измерения между металлической частью и заземленным выводом первичной обмотки. При всех трех замерах сопротивление изоляции должно быть не менее 1 Мом. Измерение сопротивления изоляции вторичной цепи производят между выводами вторичной обмотки, соединенными с корпусом трансформатора. Сопротивление измеряют при разомкнутых вторичных контактах, при этом напряжение на вторичной обмотке должно быть около 50 В.

Измерение сопротивления обмоток постоянному току / Справка / Energoboard

Измеряются междуфазные сопротивления на всех ответвлениях обмоток всех фаз, если для этого не потребуется выемки сердечника. При наличии нулевого провода дополнительно измеряется одно из фазных сопротивлений. Сопротивление должно отличаться не более чем на 2% от сопротивления, полученного на таком же ответвлении других фаз, или от данных завода-изготовителя.

Измерением сопротивления постоянному току обмоток силовых трансформаторов выявляются дефекты:

• в местах соединений ответвлений к обмотке;
• в местах соединений выводов обмоток к выводам трансформатора;
• в местах соединения отпаек к переключателю;
• в переключателе — в контактах переключателя и его сочленениях;
• обрывы в обмотках (например, в проводах параллельных ветвей).

Измерения сопротивления постоянному току производятся мостовым методом или методом амперметра-вольтметра (см. рис. 2.3).

Метод амперметра-вольтметра. Измерения производятся приборами с классом точности 0,5. Пределы измерений приборов должны быть выбраны такими, чтобы отсчеты проводились во второй половине шкалы. Величина тока не должна превышать 20% номинального тока объекта измерения во избежание искажения результатов измерения из-за нагрева. Для исключения ошибок, обусловленных индуктивностью обмоток, сопротивление нужно измерять при полностью установившемся токе.

Рис. 2.3. Схема измерения сопротивления постоянному току обмоток трансформатора методом амперметра-вольтметра.
а — для малых сопротивлений; б — для больших сопротивлений.

При измерениях сопротивления обмотки, обладающей большой индуктивностью, методом амперметра-вольтметра рекомендуется применять схему измерения, позволяющую снизить время установления тока в измерительной цепи временной формировкой тока. Это достигается шунтированием реостата (или части его) в течение нескольких секунд. Сопротивление реостата берут не менее чем в 8 — 10 раз большее, чем сопротивление обмотки.

Мостовой метод. Измерения производятся мостами типа Р333, Р369, MО-70, P329. При измерении сопротивления мостами в цепь питания рекомендуется включать дополнительное сопротивление снижая тем самым постоянную времени цепи, что ведет к уменьшению времени установления тока. В этих случаях для получения необходимого тока должна быть применена аккумуляторная батарея более высокого напряжения. Во избежание повреждения моста, гальванометр включают при установившемся значении тока, а отключают до отключения тока.

Сопротивление постоянному току измеряется для всех ответвлений обмоток всех фаз. При наличии выведенной нейтрали измерение производится между фазовым выводом и нулевым. Измеренное линейное значение сопротивления между линейными выводами пересчитывается на фазное по формулам при соединении обмоток трансформатора в звезду

при соединении обмоток трансформатора в треугольник



где Rф, — приведенное фазовое сопротивление;
Rизм — измеренное сопротивление между линейными выводами.

Сопротивления обмоток постоянному току различных фаз на одноименных ответвлениях не должны отличаться друг от друга или от предыдущих (заводских) результатов измерений более, чем ±2%. Кроме того, должна соблюдаться одинаковая по фазам закономерность изменения сопротивления постоянному току по ответвлениям в различных положениях переключателя. Этим проверяется правильность подсоединения ответвлений к переключателю и его работы.

Особое внимание необходимо обращать на закономерность изменения сопротивления постоянному току по отпайкам в трансформаторах с переключателями под нагрузкой. Нарушения закономерности по фазам и между фазами у трансформаторов с РПН могут иметь место из-за неправильного сочленения валов переключателя и работы его привода, а также из-за неправильного подсоединения отпаек обмоток к переключающему устройству.

Результаты измерений сопротивления постоянному току должны сравниваться только при одной и той же температуре.

Пересчет сопротивления на другую температуру производят по формуле



где R1 — сопротивление, измеренное при температуре t1,
R2- сопротивление, приводимое к температуре t2;
К — коэффициент равный 245 для обмоток из алюминия, и 235 — из меди.

За температуру обмотки масляных трансформаторов полностью собранных и залитых маслом принимается установившаяся температура верхних слоев масла.

Для сухих трансформаторов и сердечников масляных трансформаторов, вынутых из масла, за температуру обмотки может быть принята температура окружающего воздуха, если трансформатор находился в данных условиях не менее 12 час.

Таблица 2.8. Средние значения фазных сопротивлений обмоток трансформатора постоянному току при t=20°С

Мощность, кВ·А	Тип	Напряжение, кВ
		0,4	3	6	10	35	110	220
10	ТМ	0,18	15,0	60,0	100,0	—	—	—
20	ТМ	0,08	6,0	25,0	67,0	—	—	—
25	ТСМ	—	—	33,0	—	—	—	—
30	ТМ	0,25	—	—	40,0	—	—	—
50	ТМ	0,03	2,0	10,0	26,0	—	—	—
50	ТМА	0,025	—	8,75	—	—	—	—
100	ТМ	0,45	0,9	3,6	10,0	—	—	—
180	ТМ	0,008	0,54	1,5	5,1	—	—	—
180	ТМА	0,01	—	1,27	3,6	—	—	—
250	ТМ	—	—	1,54	—	—	—	—
250	ТМА	0,003	—	0,9	4,4	—	—	—
320	ТМ	0,004	0,23	0,8	2,5	—	—	—
320	ТМА	0,003	—	0,6	1,5	—	—	—
400	ТМ	0,02	0,1	—	—	—	—	—
560	ТМ	0,002	—	0,3	0,8	—	—	—
560	ТМА	0,001	—	—	0,8	—	—	—
630	ТМ	—	—	0,7	—	—	—	—
1000	ТМ	0,0008	—	0,17	0,7	—	—	—
1000	TCЗC	0,0006	—	—	0,26	—	—	—
1800	ТМ	0,004	—	—	0,3	—	—	—
3200	ТМ	—	—	0,25	0,16	—	—	—
4000	ТМ	—	—	0,08	0,09	—	—	—
5600	ТМ	—	—	0,03	0,07	—	—	—
10000	ТДМ	—	—	0,017	0,007	—	4,15	—
10000	ТДТ	—	—	—	0,57	0,424	4,40	—
15000	ТДГ	—	0,005	—	—	—	2,9	—
15000	ТДНГ	—	0,004	—	—	—	3,0	—
16000	ТДНГ	—	—	0,015	—	2,1	—	—
31500	ТДНГ	—	—	0,012	—	1. 1	—	—
40000	ТРДЦ	—	—	—	—	—	—	—
40500	ТДГ	—	—	—	—	—	—	—
60000	ТДГ	—	—	—	—	—	—	—
90000	ТДГН	—	—	0,003	—	—	—	0,75
240000	АТЦТГ	—	—	—	0,0048	—	0,145	0,299

Примечание: Представлены данные, имеющиеся в распоряжении разработчика и предназначены для ориентировки обслуживающего персонала.
