Измерение тока клещами: Как измерить силу тока при помощи токоизмерительных клещей

Правильное использование токоизмерительных клещей в наладке коммерческих и жилых объектов

Мы все знаем, что токоизмерительные клещи используются для измерения нагрузки цепи. Но, проявив немного находчивости, вы сможете использовать токоизмерительные клещи для определения того, какой прерыватель контролирует разные выходы, а также для измерения индивидуальной нагрузки (как нагрузочного напряжения и тока заземления, при наличии). Это поможет быстро решить проблемы с нагрузкой и сохранит вашу репутацию мастера по устранению неисправностей.

Токоизмерительные клещи измеряют ток, определяя магнитное поле вокруг токонесущего проводника. Другого практичного способа для измерения тока в системах с электрической проводкой просто не существует. Разрывать цепи для выполнения серии измерений не практично, и может положить конец вашей карьере, если по незнанию вы отсоедините критически важные нагрузки. Обычно измерения осуществляются на панели, измеряются нагрузка и баланс на трехфазных питающих линиях. В случае преобладания гармонических нагрузок, также обязательны измерения без напряжения в электрощите. Измерение тока можно также использовать для диагностики исправности двигателя.

Помимо основных измерений, для которых токоизмерительные клещи и были разработаны, современные цифровые измерительные клещи способны измерять напряжение и сопротивление. Это значит, что вы можете выполнять большинство, если не все, обычных, повседневных измерений при помощи токоизмерительных клещей. Если бы электрик мог взять с собой на объект всего один измерительный инструмент, то разумным выбором стали бы токоизмерительные клещи. Модель токоизмерительных клещей должна измерять истинные среднеквадратичные значения. Альтернативой может быть модель, измеряющая усредненные значения, менее дорогая, но не гарантирующая точных измерений тока. При наличии в цепи электронных нагрузок (компьютеры, телевизоры, освещение, приводы двигателей и т.д.) прибор, измеряющий усредненные значения, может быть недостаточно точным.

И чем выше электронные нагрузки, тем выше погрешность. Токоизмерительные клещи с измерением истинных среднеквадратичных значений будут точными всегда (разумеется, если они откалиброваны). Поэтому, если вы знаете, что можете столкнуться с подобного рода нагрузками, приобретите токоизмерительные клещи с измерением истинных среднеквадратичных значений. Это позволит вам думать о работе, а не об измерительном инструменте. На коммерческих площадках точные токоизмерительные клещи с измерением истинных среднеквадратичных значений просто необходимы.

Токоизмерительные клещи при работе на жилых объектах

Электрикам, работающим на жилых объектах, токоизмерительные клещи необходимы для измерения нагрузок на индивидуальных ответвленных цепях в эксплуатационной панели. Хотя проверки на месте обычно достаточно, иногда она не предоставляет полной картины, поскольку нагрузки включаются и выключаются, проходят по циклам и т.д. Напряжение в электрической системе должно быть стабильным, но ток может быть очень динамичным.

Для проверки пиковой или наиболее неблагоприятной нагрузки на цепь используйте токоизмерительные клещи с функцией минимума/ максимума, которая предназначена для определения высоких токов, существующих дольше 100 мс, или около восьми циклов. Эти токи приводят к возникновению прерывистой нагрузки, которая может стать причиной срабатывания прерывателей цепи.

Снимайте измерения на стороне нагрузки прерывателя цепи или предохранителя. Прерыватель размыкает цепь в случае возникновения случайного короткого замыкания. Это особенно важно при любых измерениях напряжения при прямом контакте. Несмотря на то, что зажимы клещей изолированы и таким образом имеют уровень защиты, которого нет при прямом измерении напряжения, лучше соблюдать осторожность.

Распространенной проблемой при работе на жилых объектах является соотнесение выходов с прерывателями. Клещи можно использовать для определения, к какой цепи относится определенный выход. Сначала снимите на электрощите показания линии временной развертки имеющегося в цепи тока. Затем переведите токоизмерительные клещи в режим минимума/максимума. Перейдите к интересующей вас розетке и подключите нагрузку (в идеале — фен) и включите ее на пару секунд. Проверьте зажим и посмотрите, изменилось ли максимальное значение тока. Обычно фен использует 10-13 ампер, поэтому разница должна быть заметной. Если показания остались без изменений, вы подключились не к тому прерывателю.

Токоизмерительные клещи на коммерческих объектах

Токоизмерительные клещи используются в электрощитке для измерения нагрузки цепи на питающих линиях, а также на ответвленных цепях. Измерения на ответвленных цепях должны всегда выполняться со стороны нагрузки прерывателя или предохранителя.

• Необходимо проверить питающие кабели на сбалансированность и нагрузку: ток во всех трех фазах должен быть примерно одинаковым, чтобы сократить обратный ток на нулевой точке.

• Нулевую точку также необходимо проверить на предмет перегрузки. С гармоническими нагрузками допустимо, чтобы на нулевой точке было больше тока, чем на питающих линиях, даже если питающие линии сбалансированы.

• Каждую ответвленную цепь также необходимо проверить на возможные перегрузки.

• Наконец, необходимо проверить контур заземления. На «массе» ток должен быть минимальным.

Проверка на наличие токов утечки

Для проверки наличия тока утечки в ответвленной цепи поместите провод под напряжением и нейтраль в зажимы токоизмерительных клещей. Любой измеренный ток является током утечки, т.е. током, возвращаемым в контур заземления. Токи питания (черный провод) и возврата (белый провод) создают противодействующие магнитные поля. Токи должны быть равны (и противоположны), а противостоящие поля должны нейтрализовывать друг друга. Если это не так, значит имеется ток, называемый током утечки, который возвращается по другому пути, которым может являться только заземление.

Если вы обнаружили чистый ток между питанием и возвратом, установите природу нагрузки и цепи. В неправильно проложенном контуре почти половина тока нагрузки может оставаться в системе заземления. Если измеренный ток слишком высокий, возможно, существует проблема проводки.

Ток утечки также может быть вызван утечкой нагрузки или плохой изоляцией. Основными причинами этого являются изношенная обмотка двигателей или наличие влаги на контактах. Если вы подозреваете чрезмерную утечку, то проверка с отключенным питанием, выполненная при помощи мегомметра, поможет вам оценить целостность изоляции контура и поможет определить наличие проблемы и ее расположение.

Измерение индивидуальных нагрузок

Для измерения индивидуальных нагрузок можно использовать съемный провод на розетке. Он представляет собой простой удлинительный провод со снятой внешней изоляцией, таким образом, черный, белый и зеленый провода оголены. Это намного проще, чем извлекать переходник для того, чтобы достать нужный провод. Подключите нагрузку к кабелю, а кабель вставьте в розетку. Для измерения нагрузочного тока зажмите черный провод. Выполняйте проверку тока заземления напрямую на зеленом проводе или на черном и белом одновременно.

Двигатели и цепи управления двигателями

Одним из самых сложных мест для выполнения измерений тока является шкафчик цепи управления, особенно если в нем используются компоненты, отвечающие стандарту IEC. Европейские компоненты IEC гораздо более компактные, чем аналогичные им детали по стандарту NEMA, и провода могут быть проложены очень тесно. Конические зажимы и функция «подсветки» на токоизмерительных клещах Fluke серии 370 прекрасно подходят для выполнения такого рода измерительных задач.

Трехфазные асинхронные двигатели часто используются в коммерческих зданиях для приведения в движение вентиляторов и насосов. Двигатели могут управляться как электромагнитными стартерами, так и электронными приводами с регулируемой скоростью вращения.

Приводы с регулируемой скоростью вращения становятся все более распространенными, поскольку они позволяют экономить значительное количество электроэнергии.

Fluke 376 — это идеальные токоизмерительные клещи для выполнения измерений на таких двигателях и приводах:

• Нагрузка
  Потребление тока двигателем, измеренное как среднее значение трех фаз, не должно превышать значения тока полной нагрузки двигателя (определяет сервис-фактор). С другой стороны, двигатель с нагрузкой менее 60 процентов от тока полной нагрузки (а многие двигатели недогружены) становится малоэффективным и коэффициент мощности также снижается.
• Баланс токов
  Небаланс токов может быть признаком наличия проблем с обмоткой двигателя (например, разницы в сопротивлениях на обмотке поля по причине внутренних замыканий). Проще говоря, небаланс должен быть ниже 10 процентов. (Для расчета небаланса, сначала рассчитайте среднее значение показаний трех фаз, затем найдите самое высокое отклонение от среднего значения и поделите его на среднее значение.
  ) Максимальной точкой небаланса токов является одна фаза, когда ток отсутствует в одной из трех фаз. Обычно это вызвано открытым плавким предохранителем.
• Пусковой ток
  Двигатели, запускаемые на линии (механическими стартерами) будут иметь пусковой ток (у приводов с регулируемой скоростью вращения нет пускового тока). Пусковой ток составляет приблизительно 500 процентов на старых двигателях и достигает 1200 процентов на энергоэффективных двигателях. Если пусковой ток слишком высокий, он является частой причиной просадки напряжения, а также вызывает срабатывание предохранителей. Уникальная функция «пуска» на токоизмерительных клещах Fluke 376 срабатывает на пусковой ток и фиксирует его истинное значение.
• Пиковая нагрузка (шоковая нагрузка)
  Некоторые двигатели подвержены шоковым нагрузкам, которые могут вызвать достаточный скачок напряжения для срабатывания цепи зашиты от перегрузки в контроллере двигателя. Например, если пила натыкается на сучок. Функция максимума/минимума позволяет записывать самое высокое потребление тока во время шоковых нагрузок.

Токоизмерительные клещи являются незаменимым измерительным инструментом электрика при работе как на жилых, так и на коммерческих объектах.

Безопасная работа

Высокое напряжение и ток в электрических системах могут стать причиной серьезных травм, смерти или ожогов. Поэтому только обученные и опытные электрики, знакомые с электрическими системами и проверяемым оборудованием должны допускаться к проведению измерений и только они должны осуществлять изменения в электрических системах.

Fluke не может перечислить все необходимые меры предосторожности, необходимые для выполнения описываемых здесь измерений. Тем не менее, необходимо как минимум выполнить следующее:

• Используйте соответствующее защитное оборудование, например, защитные очки, изолированные перчатки, изолирующие коврики и т. д.
• Убедитесь, что питание отключено, заблокировано и помечено в случаях непосредственной работы с компонентами цепи. Убедитесь, что питание не может включить никто, кроме вас.
• Внимательно ознакомьтесь со всеми необходимыми руководствами, перед тем как использовать информацию из этого указания по применению. Обратите особое внимание на все меры предосторожности и предупреждения в руководствах по эксплуатации.
• Не используйте приборы в работе, для которой они не предназначены, помните, что если оборудование используется не тем способом, который указал производитель, защита обеспечиваемая оборудованием может быть ухудшена.

Як користуватися токоизмерительными кліщами?. Статті компанії «Sxema

Згідно з класичними правилами визначення потужності електроструму, амперметр фіксують на необхідному ділянці електроланцюга послідовно, а вольтметр паралельно. З цього випливає, що для виміру необхідно штучно змоделювати розрив ланцюга, після чого підключити вимірювальне обладнання. Спростити процес допомагають спеціальні прилади. Як приклад – вимірювання струму токоизмерительными кліщами набагато прискорює процедуру обчислення. Принцип дії устаткування націлений на визначення інтенсивності електромагнітного поля, що виникає навколо провідника.

Корисні функції струмових кліщів

Схожість приладу з класичним мультиметром заснована на загальних можливості вимірювання. Але є певний функціонал доступний лише кліщів. Самий головний параметр – визначення сили електроструму при напрузі 220 В.

Це може знадобитися, якщо потрібно знайти «витік» електроенергії. Щоб отримати дані, через затискач одночасно пропускається «фаза» і «нуль». Різниця на дисплеї і буде тієї самої витоком. Ще можна виміряти потужність, споживану електроприладами. Для цього встановлену силу струму множать на кількість напруги – 220 В.

Все це корисні, але не єдині функції токоизмерительного пристрою. Як приклад, в деяких моделях є спеціальна термопара для вимірювання температури. При бажанні можна заміряти не тільки температуру нагрівання автомата в електрощитку, але і зняти показники зі свого тіла. Крім корисності, майстра вибирають обладнання за помірну вартість. Середньобюджетні варіанти можна купити в межах 500 гривень.

Правила безпеки при замірах

Дозволяється використовувати в приміщеннях закритого типу і у вуличних умовах при відсутності дощу, снігу. Фіксувати потужність можна на кабелях будь-якого типу, як «голих», так і покритих ізолюючим матеріалом. Безпечно допоможе використовувати струмовимірювальні кліщі інструкція по застосуванню. Так, до початку роботи потрібно:

• підкласти під ноги діелектричну основу;
• взутися в спеціальну взуття;
• одягати захисні рукавички.

Підвищена захист необхідна з-за специфіки роботи. В даному випадку мережа не знеструмлюється.

Струмовимірювальні кліщі як користуватися

Оцінка стану діючої електроустановки, як і деякі роботи під напругою, вимагають вимірів і порівняння струмів, що протікають по ланцюжках. Визначення поточного рівня електроенергії дозволяє своєчасно ліквідувати виникають неполадки.

Залежно від ланцюга струм може бути постійним або змінним. Для кожного варіанта розроблено вузькоспрямовані моделі кліщів. Якщо працювати доводиться з різними ланцюгами, майстри найчастіше вибирають комбіновані варіанти з датчиком Холла, залишили надійні, але менш функціональні кліщі Дітце, позаду.

До початку вимірювальних робіт необхідно переконатися, що поблизу немає працюючих агрегатів, здатних вплинути на точність наданих даних. Сильне електромагнітне поле може бути створено потужними апаратами, трансформаторами. При їх наявності, вимірювання токоизмерительными кліщами проводять з урахуванням установки параметрів в положення – змінний струм.

Зазвичай, труднощі при використанні обладнання не виникає. Якщо говорити про послідовність вимірювальних робіт, на струмові кліщі інструкція виглядає наступним чином:

1. Здійснюється прокручування колеса до місця, де знаходиться можливий межа величини замеряемого струму.
2. Кліщі розмикають, поміщають між ними струмопровідну жилу.
3. Провід фіксують, дивляться і записують отриманий результат.

Якщо вибраний межа величини підібраний правильно, на дисплеї висвітиться результат, рівнозначний потужності електроенергії, що протікає по провіднику.

Подібною технологією обчислення користуються повсюдно, модель пристрою не має принципового значення. Хоча вимірювання струму струмовими кліщами виконується в певній послідовності, багато що залежить від специфіки виконання. Так, для зняття показань з важкодоступних кабелів, необхідно впроваджувати додатковий функціонал зразок датчика IFLex, що полегшує роботу в умовах обмеженого простору.

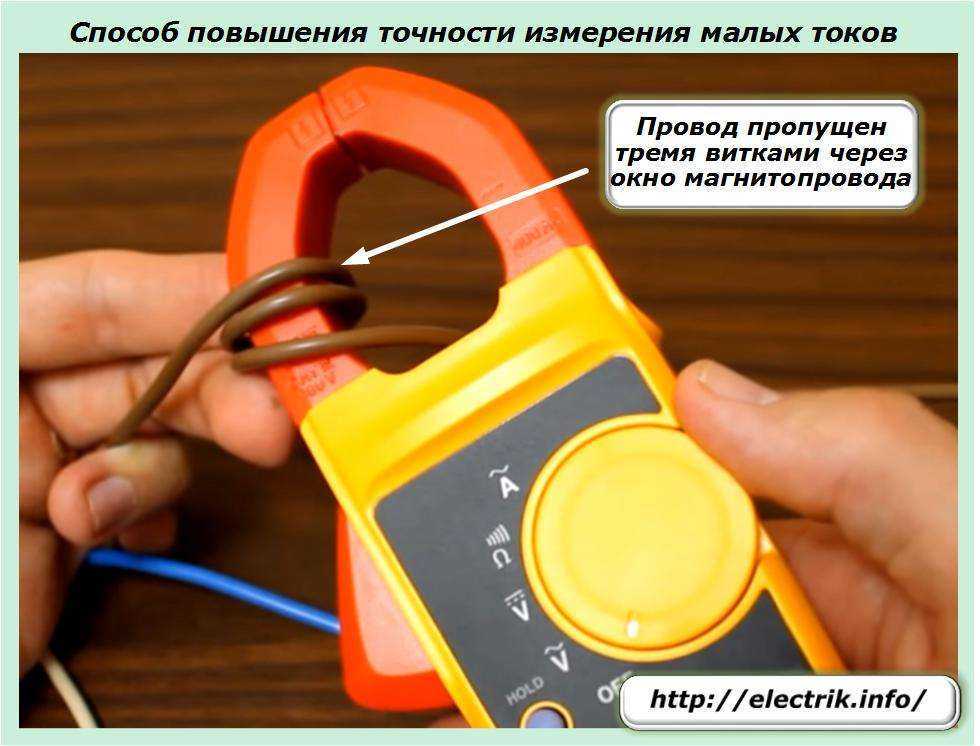

Нерідко складності при використанні обчислювального обладнання полягають у визначенні одиночного провідника. Мета сприятливих вимірів – отримати нуль на дисплеї, показник взаємної компенсації магнітних потоків, створюваних фазним і нульовим провідником. Показник, відмінний від нуля, є величиною, рівною кількістю «витікає» електроструму в ланцюзі. Якщо екран показує одиницю, це означає, що перемикач виставлений в неправильному діапазоні. У таких випадках його параметри треба міняти.

Для пошуку підходящого провідника підбирають місця, де можна виділити одиночну жилу. Це може бути область, де фазовий дріт підключається до вимикача, або розподільчий щит. Однак виконати таку роботу із-за конструктивних особливостей електроустановок виходить не завжди. У всіх цих випадках вимір струмовими кліщами передбачає запровадження додаткового обладнання.

Корисні поради щодо вибору струмових кліщів

Підбір оптимальної моделі заснований на передбачувані варіанти подальшого застосування. В залежності від того, як користуватися струмовими кліщами буде власник, визначаються параметри і технічні характеристики пристрою. Важливо врахувати наступні показники:

• можливості – вузьконаправлений або комбінований варіант;
• форма – окрема модель або частина складного механізму;
• додаткові можливості;
• діапазон частот;
• точність та ін.

Тільки після уточнення бажаного набору функцій, що відповідає фінансовим можливостям, можна придбати практичний і зручний прилад.

токовые клещи | Инструменты PCE

Номер заказа: PCE-HVAC 6-ICA

Токоизмерительные клещи PCE-HVAC 6-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-HVAC 6-ICA были специально разработаны для специалистов в области технологий отопления, вентиляции и кондиционирования воздуха. Токоизмерительные клещи PCE-HVAC 6-ICA идеально подходят для многих работ по проверке и техническому обслуживанию в этой области.

— Измерение тока до 1000 А
— Крышка измерительных разъемов
— Измерение напряжения до 600В
— Измерение температуры с помощью 2-х термопар
— Вкл. Сертификат калибровки ISO

£ 272,00

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HVAC 6

Токоизмерительные клещи PCE-HVAC 6

Токоизмерительные клещи PCE-HVAC 6 были специально разработаны для специалистов в области систем отопления, вентиляции и кондиционирования воздуха. Токоизмерительные клещи PCE-HVAC 6 идеально подходят для многих работ по проверке и техническому обслуживанию в этой области.

— Измерение тока до 1000 А
— Крышка измерительных разъемов
— Измерение напряжения до 600В
— Измерение температуры с помощью 2 термопар

170,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-830-1-ICA

Токоизмерительные клещи PCE-830-1-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-830 используются для измерения от одной до трех фаз электрических величин переменного тока (AC). Эти 3-фазные токовые клещи также измеряют такие параметры, как напряжение, ток, частота, гармоники и мощность, а также отображают в соответствии со стандартом EN50160 значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6801 амперный зажим (100 А)
— Токоподвод: диаметр 30 мм
— Выбор диапазона: ручной (1 А, 10 А, 100 А)
— Размеры зажима : 210 x 62 x 36 мм
— Вкл. Сертификат калибровки ISO

2 554,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-830-2-ICA

Токоизмерительные клещи PCE-830-2-ICA вкл. Сертификат калибровки ISO

Токоизмерительные клещи PCE-830 используются для измерения от одной до трех фаз электрических величин переменного тока (AC). Эти токовые клещи также измеряют такие параметры, как напряжение, ток, частота, гармоники и мощность, а также отображают, в соответствии со стандартом EN50160, значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6802 амперный зажим (1000 А)
— Съемник электрического провода: диаметр 55 мм / 2,2
— Выбор диапазона: ручной (10 А, 100 А, 1000 А)
— Размеры зажима: 244 x 97 x 46 мм / 9,6 x 3,8 x 1,8 дюйма
— Вкл. Сертификат калибровки ISO

2 827,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-GPA 62

Токовые клещи PCE-GPA 62

Трехфазные токовые клещи (графический анализатор качества электроэнергии) PCE-GPA 62 используются для однофазных или трехфазных измерений активная, реактивная и полная мощность, коэффициент мощности, фазовый угол, энергия, напряжение, ток, а также пики и гармоники.

— Проверка в режиме реального времени, регистрация и измерение напряжения и тока (действительного и действующего)
— Измерение коэффициента мощности и фазового угла, частоты, энергии, активной, реактивной и полной мощности
  (однофазная или трехфазная в симметричные сети).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Записи до 50 000 записей

845,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-GPA 62-ICA

Токоизмерительные клещи PCE-GPA 62-ICA вкл. Сертификат калибровки ISO

Эти токоизмерительные клещи используются для однофазных или трехфазных измерений активной, реактивной и полной мощности, коэффициента мощности, фазового угла, энергии, напряжения, тока, а также пиков и гармоник до 50º гармоническая форма волны. Токоизмерительные клещи оснащены регистратором данных. Тестовый прибор поставляется откалиброванным производителем (ISO или сертификация в качестве опции).

— Проверка в режиме реального времени, регистрация и измерение напряжения и тока (действительного и фактического)
— Измеряет коэффициент мощности и фазовый угол, частоту, энергию, активную, реактивную и полную мощность
(однофазная или трехфазная в симметричных сетях).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Регистратор данных на 50 000 показаний / программное обеспечение / интерфейс USB
— вкл. Сертификат калибровки ISO

£ 958,00

НДС и. поставка
2 года гарантии

Номер заказа: PCE-360-ICA

Токоизмерительные клещи PCE-360-ICA вкл. Сертификат калибровки ISO

PCE-360 — измеритель ОВКВ с функцией регистрации данных. Этот универсальный анализатор мощности может выполнять измерения однофазной и трехфазной мощности как в режиме реального времени, так и в течение длительного периода времени.

— Диапазон напряжения: 50,0 В … 600,0 В, истинное среднеквадратичное значение
— Диапазон тока: 3,0 … 999,9 А, истинное среднеквадратичное значение
— Включает зажимы, зажимы, провода, программное обеспечение для ПК и кабель для передачи данных 10 000 000 записей с интервалами 5/10/30/60/120 секунд
— для измерений в режиме реального времени и в течение длительного периода времени до 578 дней при частоте дискретизации 5 секунд
— вкл. Сертификат калибровки ISO

1 753,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC1

Токовые клещи PCE-DC1

Токовые клещи предназначены для косвенного обнаружения переменного/постоянного тока и частоты. Токовые клещи имеют встроенный фонарик, позволяющий освещать точку измерения, и функцию бесконтактного измерения напряжения.

— Переменный ток (50/60 Гц): 200 А / 100 мА / ±3,0 % + 8 цифр
— Постоянный ток :200 А / 0,1 А или 100 мА / ±2,8 % + 8 цифр
— Испытательное напряжение переменного тока (без контакта): от 100 до 600 В перем. тока 50 /
  60 Гц
— Частота : от 40 до 50 Гц / от 51 до 510 Гц/ от 0,51 до 1 кГц

61,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 9EV

Токоизмерительные клещи PCE-DC 9EV

Токоизмерительные клещи представляют собой измерительное устройство для точного определения электрического тока. Токовые клещи диаметром 25 мм и диапазоном измерения 0 … 1000 А переменного/постоянного тока позволяют решить большую часть всех измерительных задач. Токовые клещи можно использовать для контроля настенной коробки электромобиля как на первичной, так и на вторичной стороне.

— Мониторинг Wallbox (первичный/вторичный)
— Диапазон измерения: 0 … 1000 A AC/DC
— Измерение индуктивного тока
— Постоянный ток
— Переменный ток

3 —

4
— Пусковой переменный ток
— Фильтр нижних частот переменного тока (ФНЧ)

66,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-CM 3

Токоизмерительные клещи PCE-CM 3

Токоизмерительные клещи используются для быстрого и простого измерения переменного тока. Для измерения тока токоизмерительные клещи надеваются на проводник под напряжением. Токоизмерительные клещи особенно подходят для измерения переменного тока в распределительных сетях и везде, где цепи не должны прерываться.

— Цифровые мультиметры до 200 А
— Компактные размеры
— Прочный пластиковый корпус
— Функции мультиметра
— Условия безопасности: IEC1010-1 (2001)
CAT II 1000 В
                             CAT III 600 В

72,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CM 5

Токовые клещи PCE-CM 5

Токовые клещи представляют собой мультиметр с множеством различных функций. Таким образом, с помощью токоизмерительных клещей можно бесконтактно измерять ток до 200 А переменного тока. Этот диапазон тока токоизмерительных клещей уже охватывает большой диапазон измерений тока.

Функция измерения:
— переменный ток
— постоянный ток
— постоянное напряжение
— переменное напряжение
— LowZ AC/DC
— сопротивление
— проверка целостности цепи
— проверка диодов
— емкость
— температура (тип K)
— частота (с токовые клещи)
— Частота (при измерении напряжения)
— Частота (прямое измерение)
— Скважность

77,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

№ для заказа: PCE-DC2

Токоизмерительные клещи PCE-DC2

Цифровые токоизмерительные клещи для измерения переменного/постоянного тока, переменного напряжения и сопротивления. Эти токоизмерительные клещи предназначены для косвенного определения переменного/постоянного тока и сопротивления. Зажим оснащен белыми светодиодами, которые освещают точку измерения и бесконтактно проверяют напряжение. Небольшие габариты этого прибора позволяют проводить измерения в местах с ограниченным доступом. Токоизмерительные клещи откалиброваны производителем и дополнительно могут быть сертифицированы в соответствии с ISO или стандартами.

— Ток переменного/постоянного тока, напряжение и сопротивление Измерение
— 3 2/3-разрядный ЖК-дисплей
— Питание: 2 батарейки ААА 1,5 В
— Размеры: 164 x 65 x 32 мм / 6,4 x 2,5 x 1,2 дюйма



89,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC3

Токоизмерительные клещи PCE-DC3

Эти токоизмерительные клещи были разработаны для косвенного измерения переменного/постоянного тока, а также частоты. В токоизмерительные клещи также встроены функция бесконтактного измерения напряжения и фонарь/фонарик для освещения точки измерения.

— Измерение переменного/постоянного тока, переменного напряжения и частоты
— Проверка напряжения переменного тока (бесконтактный тест):
   100–600 В переменного тока, 50/60 Гц 100–600 В переменного тока, 50/60 Гц
– Функция нулевой точки DCA

98,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 20

Токоизмерительные клещи PCE-DC 20

Токоизмерительные клещи представляют собой универсальный измерительный прибор для определения токов, напряжений и многих других электрических величин. С отверстием токоизмерительных клещей 40 мм / 1,6 дюйма даже кабели большего диаметра можно тестировать с токоизмерительными клещами.

Функции измерения
— мощность постоянного тока
— мощность переменного тока
— напряжение постоянного тока
— напряжение переменного тока
— сопротивление
— частота (прямая)
— частота (токовые клещи)

119,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-LCT 1

Токоизмерительные клещи PCE-LCT 1

Токоизмерительные клещи позволяют измерять токи утечки в диапазоне до 100 А. Токоизмерительные клещи могут измерять токи утечки, возникающие при ток течет по электрическим проводникам, которые не предназначены для тока проводимости.

— Измерения Ток до 100 A
— Мера напряжение до 600 В
— Мера Сопротивление до 400 O
— Тестовые кабели включены

£ 143.00

. НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 25

Токоизмерительные клещи PCE-DC 25

Токоизмерительные клещи имеют диапазон измерения 0 … 1000 А переменного/постоянного тока. Ток измеряется индуктивно с помощью клещей на измерительном устройстве. К токоизмерительным клещам можно подключать линии питания диаметром до 32 мм (1,2″).

— Диапазон измерения: 0 … 1000 A AC/DC
— Интерфейс Bluetooth
— Измерение пускового тока
— Цветной жидкокристаллический дисплей
— Функция измерения напряжения не подключена

Цена без учета

НДС и. поставка
2 года гарантии

Номер заказа: PCE-OC 5

Токоизмерительные клещи PCE-OC 5

Токоизмерительные клещи подходят для специалистов по техническому обслуживанию, стационарного использования в ремонтных отделах, специализированных мастерских и лабораториях. Токоизмерительные клещи предназначены для измерения тока до 400 А переменного тока.

— Графический дисплей .

— сопротивление

— емкость

— температура



£ 154,00

Без учета цены. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CM 40

Токоизмерительные клещи PCE-CM 40

Гибкие токоизмерительные клещи PCE-CM 40 подходят для измерения тока до 3000 А переменного тока. В дополнение к измерению тока TRMS, гибкие токоизмерительные клещи PCE-CM 40 можно использовать для измерения пусковых токов. Измерение тока происходит с помощью гибкой пояса Роговского.

— Диапазон измерения до 3000 A AC
— ЖК-дисплей
— Функция пускового тока
— Измерение частоты
— Память данных

154,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-PCM 1

Токовые клещи PCE-PCM 1

PCE-PCM 1 — многоцелевые токовые клещи или анализатор мощности, используемые для измерения переменного тока (AC), напряжения (TRMS) и частоты для определения активная (кВт), полная (кВА) и реактивная (кВАр) мощность, а также потребление активной энергии (кВтч). Фазовый угол и коэффициент мощности (cos φ) отображаются на большом и легко читаемом дисплее портативного измерителя мощности с подсветкой.

— Напряжение (50 … 200 Гц): 100 / 400 / 750 В, ± (1,2% + 5 цифр)
— Внутренняя память: сохраняет до 99 значений измерений
— Включает USB-кабель и программное обеспечение для ПК
— Три- измерение мощности фазы
— истинное среднеквадратичное значение

156,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 41

Токовые клещи PCE-DC 41

Токовые клещи PCE-DC 41 могут измерять напряжение до 600 В, ток до 600 А и электрическое сопротивление до 1000 Ом. Для выполнения измерения можно либо использовать измерительные провода, входящие в комплект токоизмерительных клещей, либо использовать встроенный механизм клещей. С помощью клещей токоизмерительных клещей можно бесконтактно измерить электрические параметры электрического проводника, не отсоединяя его.

— Напряжение: 600 В переменного тока/DC
— Ток: 600 A AC/DC
— Электрическое сопротивление: 1000 Ом
— Механизм зажима

£ 164,00

Цена. НДС и. поставка
2 года гарантии

Клещи для измерения тока | Принцип, функция, применение

Искать на странице такой

• Indu-Sol Поиск страницы

Поддержка

• Добро пожаловать
• Поддержка
• Глоссарий
• Клещи для измерения тока

---

Токоизмерительные клещи — это устройство, которое может измерять постоянный и переменный ток в токонесущих проводниках. С помощью своего кольцеобразного измерительного стержня, похожего на головку плоскогубцев, он может определять плотность магнитного потока вокруг проводника и, следовательно, также силу его тока. Для этого в зазоре измерительного вывода расположен датчик Холла. Он использует эффект Холла, который всегда возникает, когда проводник с током находится в стационарном магнитном поле. Под действием поля на электроды в проводнике действует сила Лоренца. Они отклоняются, что создает в проводнике напряжение, перпендикулярное току и направлению магнитного поля. Если помимо величины этого напряжения известна плотность магнитного потока, то можно рассчитать силу тока в проверяемом проводнике. И именно эту задачу берут на себя токоизмерительные клещи в привычном понимании. Из устройств, представленных в настоящее время на рынке, большинство предлагает дополнительные функции, такие как измерение напряжения и сопротивления.

Применение и диапазоны применения токоизмерительных клещей

Из принципа измерения вытекает применение токоизмерительных клещей: пока зазор измерительного вывода достаточно велик, их можно удерживать при любом токе- несущий проводник – независимо от того, являются ли они питающими линиями в шкафах управления или кабели свободно проложены между устройствами. Токоизмерительные клещи используются во время электроустановок для измерения токов в отдельных производных цепях распределительных щитов. В промышленности обычно измеряют токи питающих линий или производных цепей на распределительном щите с помощью измерительных клещей. Другие применения могут быть найдены в шкафах цепей управления, трехфазных асинхронных двигателях, а также в области электромагнитной совместимости (ЭМС), где помехи и токи утечки могут быть обнаружены с помощью токоизмерительных клещей. Краткий обзор наиболее важных преимуществ токоизмерительных клещей:

• Измерение возможно во время работы
• Измерение выполняется без перерывов, пространственно гибкое, без вмешательства в электрическую цепь
• Широкая полоса диапазона измерения
• Отсутствие обратной связи в указанном диапазоне измерения
• Токоведущий проводник и измерительная цепь гальванически разделены

Ферритовый сердечник, встроенный в головку зажима, позволяет не держать измерительные клещи под определенным углом к ​​проводнику или проводить проводник через головку зажима под определенным углом. расстояние. Он усиливает магнитный поток в измерительной цепи и компенсирует погрешности измерения, вызванные неправильной прокладкой проводника в измерительной цепи.

Токоизмерительные клещи и клещи для измерения сопротивления в области электромагнитной совместимости

Токоизмерительные клещи являются важным средством проверки функциональной безопасности машин и установок и обнаружения потенциальных источников опасности. В зависимости от технических характеристик они также могут использоваться для диагностики сети. В Indu-Sol вы получаете измерительные клещи для проверки выравнивания потенциалов и совместимости с ЭМС при установке объединенных в сеть производственных систем:

• EMCheck ^® Клещи для измерения импеданса контура MWMZ II подходят для непрерывного измерения эквипотенциального соединения. Он позволяет измерять сопротивление контура заземления и индуктивность контура заземления, а также указывает контактное напряжение.
• Токоизмерительные клещи EMCheck ^® LSMZ I измеряют токи утечки от низких до высоких частот, а также экранирующие токи в полосе частот 50/60 Гц или от 5 Гц до 1 кГц. Его диапазон измерения составляет от 30 мкА до 100 А. С помощью функций удержания также можно проводить непрерывные измерения, например, для максимального тока.
• Интеллектуальные токоизмерительные клещи EMCheck ^® ISMZ I способны независимо обнаруживать, оценивать и регистрировать токи помех в промышленных сетях и установках. С помощью прилагаемого программного обеспечения можно проанализировать восприимчивость проверяемой системы к ЭМС.

Базовые знания по темам ЭМС и эквипотенциального соединения преподаются Indu-Sol на практических курсах по ЭМС, на которых участники не только обучаются правильному измерению токоизмерительными клещами, но также узнают о типичных источниках помех и мерах по их устранению.

• Наверх

У вас есть вопросы или вам нужна личная консультация?

Будем рады Вам помочь.
