Как проверить конденсатор мультиметром — инструкция 2022

В статье мы расскажем, как проверить работоспособность конденсатора, измерить его емкость и сопротивление между двумя выводами. Ответим на самые частые вопросы и предостережем от проблем с неправильным эксплуатированием конденсаторов.

• Порядок проверки ↓
• Проверка на пробой ↓
• Измерение сопротивления конденсатора мултьтиметром ↓
• Проверка на ёмкость ↓
• Возможные причины выхода из строя ↓
• Подробнее про мультиметр ↓
• Аналоговый ↓
• Цифровой ↓

Что сделать перед проверкой:

1. С самого начала, тестирующий элемент нужно выпаять из платы, в том случае, если он там находится.
2. После этого, конденсатор разряжают – нужно его выходящие контакты замкнуть токопроводящим материалом (подойдёт простой металлический пинцет) или подключить к его выводам сопротивление 5-10 кОм для плавной разрядки, если он имеет большую ёмкость (высоковольтный).
3. Не рекомендуется при этом прикасаться руками к выходным контактам элемента в целях личной безопасности. Всё это делается для того, чтобы не вышел из строя сам измерительный прибор, потому как на обкладках измеряемой детали может быть достаточно высокое напряжение.

Порядок проверки

Касание контактов щупами

Мультиметр может выявить такие причины неисправности, как пробой, влекущее за собой разрушение диэлектрика, разделяющего пластины, и ток идёт напрямую, при этом, сам конденсатор, по сути, становится простым проводником. Либо делает это частично, теряя свою ёмкость, становясь дополнительно активным сопротивлением в электрической цепи.

Сам конденсатор в силу своего принципа работы пропускает только переменный ток, а постоянный ни в коем случае, поэтому его сопротивление, замеряемое между выводами, достаточно большое и ограничивается очень малым током утечки через диэлектрик, разделяющий его рабочие пластины, накапливающие в себе заряд.

В неполярных конденсаторах, роль диэлектрика которых играет слюда, керамика, бумага, стекло, воздух ток утечки бесконечно мал, а сопротивление очень большое и при его измерении между выводами цифровым мультиметром прибор покажет бесконечность в виде 1 на цифровом табло. Поэтому, в случае пробоя, его сопротивление, замеряемое на выводах, составляет довольно малую величину — до нескольких десятков Ом.

Проверка на пробой

1. Цифровой мультиметр переводим в режим измерения сопротивления, устанавливая его в самый высокий из возможных пределов.
2. После, подключаем измерительные щупы прибора к оголённым выводам тестируемого элемента.
3. Если он рабочий, то на дисплее мультиметра будет только знак бесконечности – 1. Это показатель того, что внутреннее сопротивление (сопротивление утечки) свыше 2 Мом. Поэтому пробоя нет и, возможно, проверяемый элемент исправен. В противном случае пробой очевиден. Вследствие чего требуется замена его аналогичным или с более большей ёмкостью, с номинальным напряжением не ниже оригинала.
4. При проверке нельзя прикасаться руками за оголенные выводы конденсатора или измерительных щупов прибора, потому как будет измерено сопротивление вашего тела, а не измеряемого элемента. Оно будет гораздо меньше, следовательно, результат будет ошибочным.

Измерение сопротивления конденсатора мултьтиметром

Полярные электролитические конденсаторы имеют некоторые особенности при замере их внутреннего сопротивления:

1. Оно обычно не менее 100 кОм. При качественном изготовлении, сопротивление утечки у них может быть не менее 1 мОм. Как и упоминалось выше, перед проверкой измеряемый элемент должен быть полностью разряжен. Как это делается, описано выше.
2. При замере сопротивления предел измерения на мультиметре устанавливается более 100 кОм. После, соблюдая полярность подключения щупов, производим замер. В силу своей сравнительно большой ёмкости, при проверке будет происходить зарядка конденсатора в течение малого количества времени. Процесс зарядки будет протекать с одновременным возрастанием сопротивления, выведенным на дисплей прибора, после окончания, которого замеряемая величина прекратит свой рост и будет иметь фиксированное и окончательное значение.
3. Если показатель не более 100 кОм, то с большей долей вероятности это показатель того, что конденсатор рабочий.

При проверке стрелочным мультиметром всё делается аналогичным способом:

1. Подготавливается конденсатор (фиксируется и разряжается).
2. Выставляется измеряемый параметр (сопротивление не менее максимального предела).
3. Делается замер, в некоторых случаях соблюдая полярность.
4. Фиксируется результат и сравнивается с рабочими значениями.

Особенность измерения этим способом сопротивления в том, что когда он заряжается сам параметр также пропорционально растёт и соответственно стрелочный прибор, указывающий само значение сопротивления, двигается от нулевой отметки до окончательной фиксированной.

Можно было визуально по времени перемещения стрелки оценивать ёмкость измеряемого элемента. Тем самым, чем дольше стрелка шла до конечного значения, тем больше ёмкость конденсатора и наоборот.

Значение внутреннего сопротивления конденсатора является не основным показателем его работоспособности, поэтому серьёзным аргументом может служить только замеренная мультиметром ёмкость.

Проверка на ёмкость

Изменение ёмкости конденсаторов легко обнаружить при её замере мультиметром, имеющий такой режим измерения.

Замер происходит следующим образом:

1. Измерительные щупы подключаются к разъёмам для измерения ёмкости (условное обозначение Cx) с соблюдением их (щупов) полярности. Обязательна полная разрядка конденсатора перед измерением этого параметра.
2. Затем, рабочие поверхности щупов присоединяются к выводам измеряемого элемента, также соблюдая полярность в случае снятия показаний с полярного типа измеряемого элемента.
3. При показании мультиметра равным 0 или значительно отличающимся по значению от указанных на конденсаторе, последний считать не рабочим и требующим замены.

Возможные причины выхода из строя

Несоблюдение основных параметров эксплуатации, таких как:

1. Номинальное напряжение. При увеличении номинального напряжения, на нём возникает пробой в силу электротехнических характеристик диэлектрика, изолирующего пластины конденсатора.
2. Расчётная ёмкость. Несоответствие ёмкости (ниже расчётной) влечёт за собой завышение номинального напряжения на рассматриваемом элементе, поэтому при его замене, если нет аналога, ставится элемент с большей ёмкостью.
3. Полярность в некоторых случаях. Полярность является обязательным параметром электролитических и танталовых конденсаторов в силу особенности конструкции.

Рабочая температура зависит от соблюдения вышеописанных параметров напрямую. Исключением является старение, возникающее у электролитического типа, и расположения элемента на печатной плате, вследствие которого его рабочая температура может быть выше критической вследствие размещённых рядом других единиц электрической цепи, имеющих более высокий температурный режим.

Это причина выхода из строя оксиднополупроводникового элемента, так как он уже сам по себе представляет собой взрывчатку: там есть тантал, который является горючим и окислитель двуокись марганца.

Каждый компонент — это порошок и всё это смешано воедино. Не гремучая ли смесь? Именно поэтому повышение температуры из-за пробоя или несоблюдения полярности может привести к взрыву, способного вывести из строя не только соседние элементы, но и плату полностью.

Подробнее про мультиметр

Это компактный прибор, позволяющий делать замеры основных параметров как электрической цепи, так и отдельных его элементов для тестирования и выявления неисправностей.

Существуют 2 типа:

Аналоговый

Состоит из следующих элементов:

1. Стрелочного магнитоэлектрического индикатора.
2. Добавочных резисторов для снятия показаний напряжения,
3. Шунтов для измерения тока.

Цифровой

Более сложный и точный прибор (наиболее распространены мультиметры с точностью 1%), состоящий из набора микросхем и цифрового индикатора, который бывает в основном жидкокристаллическим.

Некоторые из замеряемых мультиметром характеристик:

1. Напряжение (переменного и постоянного тока).
2. Сила тока (переменного и постоянного).
3. Сопротивление (со звуковым сигналом, если оно менее 50 Ом).
4. Ёмкость.
5. Проверка полупроводников на целостность и полярность.
6. Температура.

Статья была полезна?

5,00 (оценок: 4)

Как проверить конденсатор мультиметром на работоспособность

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми.

Типичные неисправности конденсаторов:

• КЗ между обкладками. Как правило, это следствие механического повреждения, перегрева или превышения рабочего напряжения (пробой). Самый простой случай, т.к. легко выявляется любым мультиметром в режиме прозвонки;
• внутренний обрыв с полной потерей емкости (вот почему нельзя коротить отвертками). В случае с конденсаторами большой емкости этот дефект достаточно просто диагностируется. Выявление обрыва у мелких кондеров (менее 500 пФ) является довольно трудоемкой задачей и осуществляется только при помощи спец. приборов;
• частичная потеря емкости. Для электролитических конденсаторов потеря емкости с годами практически неизбежна, однако это не всегда приводит к неисправности устройства (но может ухудшать его характеристики). Керамические, пленочные и прочие с твердым диэлектриком, как правило, более стабильны, но могут потерять емкость в результате механического повреждения;
• слишком низкое сопротивление утечки (конденсатор «не держит» заряд). В основном это свойственно электролитическим конденсаторам. Хотя танталовые в этом плане очень хороши;
• слишком большое эквивалентное последовательное сопротивление (ЕПС или ESR). Проблема по большей части касается «электролитов» и проявляется только при работе с высокочастотными или импульсными токами.

Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Содержание статьи:

• Внешний осмотр.
• Проверка на короткое замыкание:
  — «прозвонка» тестером;
  — светодиодом и батарейкой;
  — с помощью лампочки на 220 В.
• Проверка на внутренний обрыв:
  — звуковой сигнал в режиме «прозвонки»;
  — измерение сопротивления постоянному току;
  — по остаточному напряжению.
• Определяем рабочее напряжение конденсатора:
  — по напряжению пробоя;
  — по току утечки.
• Измерение тока утечки конденсатора.
• Измерение емкости конденсатора:
  — с использованием специальных приборов;
  — с использованием второго конденсатора известной емкости;
  — расчет емкости через постоянную времени цепи;
  — другие методы (контроль сопротивления, яркость лампы, баланс моста).
• Как проверить конденсатор не выпаивая из схемы.

Внешний осмотр

Иногда достаточно одного взгляда, чтобы определить неисправный конденсатор на плате. В таких случаях нет смысла проверять его какими-либо приборами.

Конденсатор подлежит замене, если визуальный осмотр показал наличие:

• даже незначительного вздутия, следов подтеков;
• механических повреждений, вмятин;
• трещин, сколов (актуально для керамики).

Конденсаторы, имеющие любой из указанных признаков, эксплуатировать НЕЛЬЗЯ.

Измерение емкости конденсатора мультиметром и специальными приборами

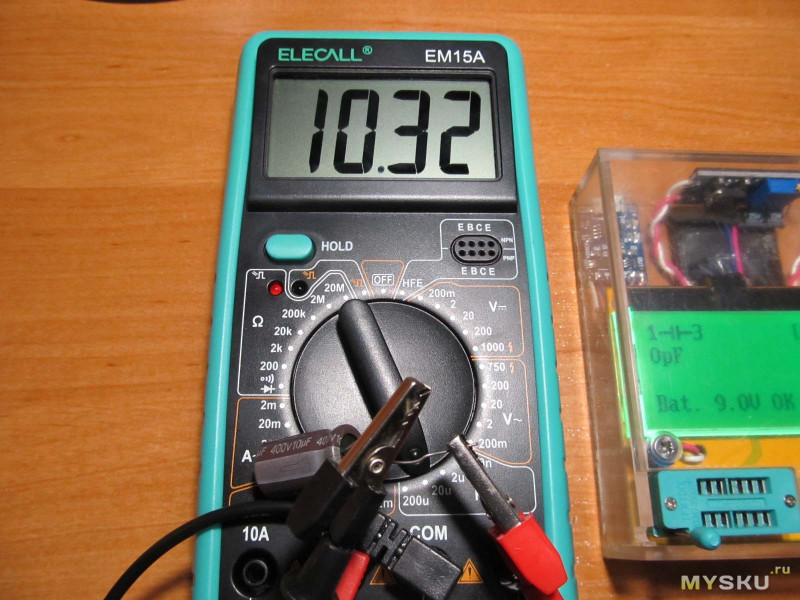

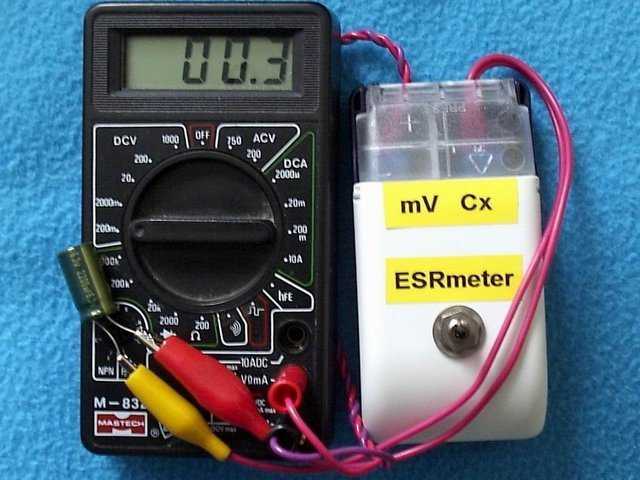

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Проверка на короткое замыкание

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора.

В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).

Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской «цешки» нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор.

Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна. Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится).

Если же светодиод горит постоянно, конденсатор 100% неисправен.

Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость. Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.).

Все что нужно сделать — просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор. Полярность конденсатора не имеет значения:

Способ позволяет одним выстрелом убить двух зайцев: обнаружить КЗ, если оно есть, и убедиться в том, что конденсатор имеет ненулевую емкость (не находится в обрыве).

При исправном конденсаторе лампочка будет гореть в полнакала. Чем меньше емкость — тем тусклее будет гореть лампочка.

Если лампа горит в полную мощность (точно также как и без конденсатора), значит конденсатор «пробит» и подлежит замене. Если лампочка совсем не светится — внутри конденсатора обрыв.

Способ №3 очень наглядно продемонстрирован в этом видео:

Проверка на отсутствие внутреннего обрыва

Обрыв — распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник.

Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса 🙂

Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Как это сделать? Есть три способа.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.

Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке. Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом — от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать.

Вот какой-то чувак, сам того не подозревая, применяет этот лайфхак на видео:

Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки.

Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет.

Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм — для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты.

С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0.001 мкФ (или 1000 пФ).

Вот видео для наглядности:

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли.

Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор.

Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0. 00047 мкФ)! А это очень маленькая емкость.

Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости — от малюсеньких до самых больших, а также любого типа — полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д.

Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Определение рабочего напряжения конденсатора

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть «на глазок» рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое… Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения.

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на конденсаторе, В	Ток утечки, мкА	Прирост тока, мкА
10	1.1	1.1
20	2.2	1.1
30	3.3	1.1
40	4.5	1.2
50	5.8	1.3
60	7.2	1.4
70	8.9	1.7
80	11.0	2.1
90	13.4	2.4
100	16.0	2.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность. А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3	10	16	20	25	32	40	50	63	80	100	125	160	200	250	315	350	400	450	500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Как измерить ток утечки конденсатора?

Чуть выше уже была описана методика измерения тока утечки. Хотелось бы только добавить, что I_ут измеряется либо при максимальном рабочем напряжении конденсатора либо при таком напряжении, при котором конденсатор планируется использовать.

Также можно вычислить ток утечки конденсатора косвенным методом — через падение напряжения на заранее известном сопротивлении:

При проверке полярных конденсаторов на утечку необходимо соблюдать полярность их подключения. В противном случае будут получены некорректные результаты.

При измерении тока утечки электролитических конденсаторов после подачи напряжения очень важно выждать какое-то время (минут 5-10) для того, чтобы все электрохимические процессы завершились. Особенно это актуально для конденсаторов, которые в течение длительного времени были выведены из эксплуатации.

Вот видео с наглядной демонстрацией описанного метода измерения тока утечки конденсатора:

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:Суть в том, что результирующая емкость C_рез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:Давайте для примера рассчитаем емкость большого конденсатора С_х с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С₁ на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила C_рез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости C_х:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

Таким образом, проверка конденсаторов мультиметром без выпаивания вообще невозможна.

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая «прозвонка» конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы — это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Как измерить емкость с помощью цифрового мультиметра?

Для точного измерения емкости конденсатора вам потребуются дорогие инструменты, такие как измеритель LCR, который может точно измерять индуктивность (L), емкость (C) и сопротивление (R), при этом учитывая различные параметры, такие как частота. Цифровой мультиметр (DMM) также может измерять емкость с некоторой точностью, но их диапазон очень мал.

Содержание

Емкость

Емкость — это способность конденсатора накапливать энергию в виде электрического заряда. Он хранит его между двумя проводящими пластинами, разделенными диэлектрической пленкой.

Измеряется в фарадах. Емкость в один фарад равна одному кулону заряда, накопленного в конденсаторе при приложении разности потенциалов в один вольт. Один фарад — очень большая единица. Поэтому емкость обычно измеряют в микрофарадах (мкФ) и миллифарадах (мФ).

Связанная статья: Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 6 методов

Принцип работы

Мультиметр измеряет емкость, заряжая конденсатор известным током. В основном он измеряет скорость нарастания напряжения на конденсаторе. Скорость напряжения обратно пропорциональна емкости.

I _C = C dV/dt

Где

• I _C = Ток конденсатора (известный ток, подаваемый счетчиком)
• С = Емкость
• dV/dt = Скорость изменения напряжения

Если напряжение растет медленно, емкость велика, и наоборот. Цифровые мультиметры не поддерживают более широкий диапазон измерений емкости.

Осторожно

Конденсаторы сохраняют заряд даже после отключения источника питания. Важно разрядить конденсатор, прежде чем прикасаться к нему или подключать его к измерителю. Прежде всего, снимите блок питания, подключенный к схеме. Чтобы безопасно разрядить конденсатор, подключите резистор к его клеммам. У приличного конденсатора достаточно заряда, чтобы ударить человека током, и он может повредить счетчик, разрядившись через его внутреннюю цепь.

Похожие сообщения:

• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Измерение емкости

Емкость можно измерить с помощью недорогих цифровых мультиметров с измерением емкости «-|(-» или «F».

Он может дать приблизительные показания, которые не очень точны. Для точных измерений используется измеритель LCR. что очень дорого, и они могут даже измерить емкость, когда конденсатор находится на плате, используя ESR (эквивалентное последовательное сопротивление)

Как вы знаете, используя цифровой или аналоговый мультиметр, мы можем измерять несколько электрических величин, таких как напряжение, ток, сопротивление, емкость, частота, температура, непрерывность и т. д., а также тестировать электрические и электронные компоненты, такие как резисторы, конденсаторы, диоды, транзисторы. а также кабели и провода и т. д. В следующем руководстве по мультиметру мы покажем, как измерить точное значение емкости конденсатора с помощью цифрового мультиметра.

Метод 1:

Вот пошаговое руководство по измерению емкости с помощью цифрового мультиметра

• Прежде всего, отключите питание, подаваемое на цепь. Убедитесь, что питание отключено, измерив напряжение на нем. Он должен показывать 0 вольт.
• Выполните визуальный осмотр конденсатора. Неисправный конденсатор может иметь утечку, вздутие и трещину. Замените, если он неисправен, или выполните следующий шаг.
• Безопасно разрядите конденсатор, подключив резистор к его клемме. Используйте соответствующий резистор (резистор 5 Вт) для безопасного разряда.

• Если конденсатор находится в цепи, осторожно удалите его любым способом. Это дает неточные показания в цепи из-за других параллельных компонентов.

• Поверните циферблат на символ емкости «-|(-» или «F». Нажмите кнопку «shift», чтобы активировать дополнительную функцию, если она находится на том же месте, что и другая функция.

• Выберите приблизительные настройки диапазона с помощью циферблата. Некоторые цифровые мультиметры имеют функцию автоматического выбора диапазона.
• Вставьте черный щуп в порт «COM», а красный щуп в правильный красный порт, отмеченный «-|(-».

Примечание. Некоторые цифровые мультиметры имеют специальные порты для размещения конденсатора, как показано на рисунке ниже.

• Нажмите кнопку «REL» (если она есть на вашем глюкометре). Это вычтет емкость измерительных проводов. Это помогает в доказательстве точного и точного чтения для небольшой емкости.

• Подсоедините черный провод к отрицательному (-), а красный к положительному (+) выводу конденсатора.

Неполярный конденсатор не имеет полярности. Полярный конденсатор имеет некоторую идентификацию отрицательного и положительного выводов, например, «a — отмеченная полоса рядом с отрицательным выводом» или «более длинная ножка — положительный вывод».

• Счетчик начнет заряжать конденсатор. Поэтому подождите, пока показания на дисплее не станут стабильными. Если он показывает «OL», увеличьте диапазон измерителя.
• Если он по-прежнему показывает «OL», емкость выходит за пределы допустимого диапазона прибора или конденсатор неисправен.
• По завершении измерения снимите сначала красные щупы, а затем черные щупы.
• Выключите мультиметр или поверните ручку на измерение напряжения.

Похожие сообщения:

• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить частоту с помощью мультиметра?

Способ 2:

Для этого вам понадобится батарея (напряжение ниже номинального напряжения нужного конденсатора), известный номинал резистора (например, 10 кОм), секундомер и мультиметр. Как правило, номинальное напряжение указано на паспортной табличке конденсатора. Мы зарядим конденсатор примерно на 63,2% от напряжения питания и зафиксируем показание.

Для этого выполните следующие действия

• Отсоедините и полностью разрядите конденсатор
• Подключите 10 кОм последовательно с положительными клеммами аккумулятора и конденсатора.
• Подключите батарею 9 В и мультиметр к конденсатору для зарядки и включите секундомер.
• Когда мультиметр показывает 5,7 В, остановите часы и запишите показания в секундах.
• Теперь следуйте следующему примеру, чтобы узнать значение емкости.

Например, у нас есть конденсатор на 16 В, номинал 470 мкФ. если напряжение питания составляет 9 В , то 63,2% напряжения питания составляет около 5,7 В . Начнем заряжать конденсатор и заодно запустим секундомер. Когда мультиметр покажет 5,7 В, мы остановим секундомер и отметим время в секундах. Допустим, время составило 4,7 секунды.

Теперь примените формулу постоянной времени для расчета значения емкости.

τ = RC

C = τ / R

Где: C — емкость, R — сопротивление в омах, τ — время в секундах.

Ввод значений

• C = τ / R

• C = 4,7 с/10000 Ом

• C = 4,7 с/10000 Ом
• С = 0,00047
• С = 47 мФ
• Кл = 470 мкФ

Важные моменты

• Не прикасайтесь к кончикам измерительных проводов при измерении емкости. Это может привести к ошибкам в чтении.
• Некоторые мультиметры не используют измерительные провода для измерения емкости. Для этого есть специальные порты.
• Не закорачивайте клеммы для разрядки конденсатора. Это может повредить конденсатор. Используйте резистор.
• Не забывайте о полярности поляризованных конденсаторов.
• Не измеряйте емкость, если конденсатор подключен к цепи. Хотя измеритель LCR можно использовать для измерения емкости в цепи.
• Аналоговый мультиметр не имеет источника питания для подачи постоянного тока. Следовательно, он не может измерить емкость. Тем не менее, его можно использовать для проверка конденсатора .
• Если на нем есть трещины, вздутия или протечки. Не заряжайте его, он может взорваться, так как он неисправен.
• Цифровой мультиметр не может обеспечить точное измерение, но дает приблизительные показания.
• Используйте режим «REL» для очень малой емкости, чтобы получить более точные показания.
• Измеритель LCR используется для точного и точного измерения емкости.

Похожие сообщения:

• Как выполнить проверку непрерывности с помощью мультиметра?
• Как проверить реле? Проверка реле SSR и катушки?

Важность измерения емкости

Конденсаторы имеют ограниченный срок службы, и их емкость уменьшается при непрерывном использовании. Это может повлиять на работу компонентов системы и в крайнем случае может привести к ее взрыву.

• Измерение емкости говорит нам о фактическом состоянии конденсатора.
• Сообщает, неисправен ли конденсатор. Неисправный конденсатор может быть коротким, открытым или иметь меньшую емкость, чем ожидалось.
• На конденсаторах указан номинал. Их следует проверять, если значение попадает в его диапазон. Если нет, то они неисправны.
• Неисправный конденсатор может вызвать сбой в системе.
• Короткое замыкание конденсатора может привести к взрыву других компонентов, если они не защищены предохранителем.
• Разомкнутый конденсатор может прервать подачу питания на другие компоненты.
• Двигатель с конденсаторным пуском не может запуститься из-за неисправного конденсатора.
• Однофазный двигатель может работать медленнее и шумнее из-за неисправного конденсатора.
• Блок коррекции мощности не может работать должным образом, если ухудшается емкость одного из конденсаторов.
• Физически изношенный конденсатор может взорваться.

Примечание. Этот пост был опубликован на сайте www.electricaltechnology.org

Связанные учебные пособия

• Код конденсатора: как определить стоимость керамических конденсаторов?
• Как проверить аккумулятор с помощью тест-метра?
• Как проверить и исправить дефекты печатной платы (PCB)?
• Как проверить диод с помощью цифрового и аналогового мультиметра
• Как проверить транзистор мультиметром (DMM+AVO)
• Как тестировать электрические и электронные компоненты и устройства с помощью мультиметра
• Основные инструменты для электротехники и электроники
• Как найти подходящий размер кабеля и провода для установки электропроводки?
• Как подобрать розетки, розетку и выключатель подходящего размера?
• Как подобрать автоматические выключатели нужного размера?
• Как рассчитать номинал резистора для светодиода?
• Как рассчитать время зарядки аккумулятора и ток зарядки? Пример
• Как найти правильный размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Калькулятор цветового кода резистора – расчет 3-, 4-, 5- и 6-полосных резисторов
• Как найти номинал сгоревшего резистора? (4 метода)

URL скопирован

Связанные статьи

Кнопка «Вернуться к началу»

Как проверить конденсатор с помощью мультиметра

Рис. 1: Мультиметр

Мультиметр — это универсальное устройство, используемое для измерения напряжения, силы тока, сопротивления и других проверок электрических цепей, таких как непрерывность и температура. Эти измерения используются для широкого спектра приложений, таких как проверка конденсатора на возможные неисправности. Мультиметр можно использовать разными способами для проверки неисправного конденсатора, тем самым устраняя причину ошибки в электронной плате. Ниже приведено полное руководство о том, как проверить конденсатор мультиметром.

Чтобы узнать больше о мультиметрах, прочтите наше руководство по мультиметрам. Вы также можете узнать, как проверить аккумулятор с помощью мультиметра, в нашей технической статье.

Оглавление

• Метод 1: Использование емкостного режима на мультиметре
• Способ 2: используйте режим сопротивления (Ом) на мультиметре
• Метод 3: используйте простой вольтметр для проверки конденсатора
• Метод 4: Используйте режим проверки целостности мультиметра для проверки конденсатора
• Метод 5: Используйте параметр постоянной времени для проверки конденсатора
• Метод 6: Визуально проверьте конденсатор на наличие неисправностей
• Метод 7: Традиционный метод проверки конденсатора
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Способ 1.

Используйте режим измерения емкости на мультиметре

Большинство цифровых мультиметров имеют встроенный режим проверки емкости конденсатора, как показано на рис. 2 (обратите внимание на символ конденсатора). Это наиболее распространенный метод проверки конденсатора. Конденсатор можно проверить на работоспособность напрямую, войдя в режим измерения емкости в мультиметре и выполнив следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к выводам щупа (положительный вывод конденсатора к красному щупу, а отрицательный вывод конденсатора к черному щупу мультиметра). В типичном полярном конденсаторе более длинный вывод является положительным выводом, а более короткий вывод — отрицательным выводом.
4. Вращением ручки выбора мультиметра выберите режим измерения емкости.
5. Запишите значение на панели дисплея и сравните его со значением, указанным на корпусе конденсатора, чтобы проверить наличие неисправностей.
6. Некоторое отклонение от фактического значения допустимо (обычно в пределах допустимого диапазона 10–20 %), но если отображаемое значение очень высокое или очень низкое по сравнению с фактическим значением, конденсатор может быть неисправен и его необходимо заменить.

Рисунок 2: Режим измерения емкости (C) в мультиметре

Способ 2: использование мультиметра в режиме сопротивления (Ом)

Мультиметр в режиме сопротивления можно использовать для проверки исправности конденсатора. Основной используемый принцип заключается в способности конденсатора заряжаться, когда ток течет по его выводам. Для проверки конденсатора в режиме сопротивления выполните следующие действия:

1. Снимите проверяемый конденсатор с электрощита.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Поверните ручку выбора и выберите значение в диапазоне Ом, например 1 кОм.
4. Подсоедините выводы щупов мультиметра к положительной и отрицательной клеммам проверяемого конденсатора. Через конденсатор протекает ток, и конденсатор начинает заряжаться.
5. В случае цифрового мультиметра на панели дисплея появится ряд значений, увеличивающихся по порядку и, наконец, достигающих бесконечности.
   1. Если отображаемые значения увеличиваются с очень низкого значения и приближаются к бесконечности, это показывает действие заряда конденсатора, гарантируя, что конденсатор работает нормально.
   2. Отображаемое постоянное очень низкое значение указывает на короткое замыкание конденсатора, а постоянное очень высокое значение указывает на то, что конденсатор ОТКРЫТ и может быть заменен в обоих случаях.
6. В случае аналогового мультиметра:
   1. Если стрелка указывает на очень низкое значение и движется к высокому значению (показывая процесс зарядки конденсатора), конденсатор работает нормально.
   2. Если стрелка застряла на очень низком значении, возможно, в конденсаторе КОРОТКОЕ ЗАМЫКАНИЕ, а если она застряла на очень высоком значении, возможно, конденсатор ОТКРЫТ и его необходимо заменить в обоих случаях.

Метод 3: Используйте простой вольтметр для проверки конденсатора

Чтобы проверить конденсатор с помощью функции вольтметра мультиметра, выполните следующие действия:

1. Обратите внимание на максимально допустимое напряжение на конденсаторе (35 вольт, как в случае конденсатора на рисунке 3).
2. Зарядите конденсатор до напряжения, которое меньше максимального напряжения, допустимого для источника напряжения (например, 3 вольта в случае конденсатора, показанного на рис. 3, вполне подойдет). Убедитесь, что положительная клемма аккумулятора подключена к более длинной клемме конденсатора, а отрицательная клемма — к более короткой клемме конденсатора.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Переместите ручку мультиметра и выберите диапазон напряжения постоянного тока. Если отображаемое значение совпадает с напряжением, до которого заряжен конденсатор, конденсатор работает нормально, в противном случае он неисправен.
5. Измерение должно быть выполнено быстро, иначе конденсатор начнет разряжаться, что приведет к ошибочным показаниям мультиметра.

Рис. 3. Номинальное напряжение на конденсаторе (А)

Метод 4. Проверка конденсатора в режиме проверки целостности цепи мультиметра

Конденсатор можно проверить на целостность с помощью цифрового или аналогового мультиметра, следуя приведенным инструкциям. ниже:

1. Снимите конденсатор, который нужно проверить, с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Поверните ручку мультиметра и выберите опцию проверки непрерывности (выберите символ, показывающий распространяющуюся волну).
5. Если прибор издает непрерывный звуковой сигнал (или загорается светодиод), это означает короткое замыкание конденсатора.
6. Если счетчик не издает звуковой сигнал, это означает, что конденсатор ОТКРЫТ.
7. Если измеритель сначала издает звуковой сигнал (или включает светодиод), а затем постепенно прекращает работу, это означает, что конденсатор в хорошем состоянии.

Метод 5: Используйте параметр постоянной времени для проверки конденсатора

Постоянная времени цепи — это время, необходимое конденсатору для зарядки до 63,2 % приложенного напряжения через известный резистор, и оно рассчитывается по формуле: Τ=RC

Где:

• Τ: Постоянная времени цепи, обычно обозначаемая греческой буквой тау
• R: Известное сопротивление
• C: Значение емкости в цепи

Например, если к последовательной комбинации резистора и конденсатора приложено напряжение 10 В, постоянная времени — это время, за которое емкость заряжается до 63,2 % от 10 В, что составляет 6,32 В. С помощью секундомера измерьте время, необходимое конденсатору для зарядки до этого напряжения (которое является постоянной времени цепи). Если сопротивление резистора равно 100 Ом, уравнение для постоянной времени можно использовать для получения значения конденсатора, используемого в цепи.

Чтобы определить, неисправен ли конденсатор или нет, используя постоянную времени в качестве параметра, выполните следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подключите последовательно с конденсатором известное значение сопротивления.
4. Подсоедините концы конденсатора к щупам мультиметра и установите ручку для измерения постоянного напряжения.
5. Подайте известное напряжение (например, 10 В) на последовательное соединение.
6. Обратите внимание на отображаемое на панели напряжение на конденсаторе.
7. С помощью секундомера измерьте время, необходимое для падения напряжения до 63,2 % от приложенного напряжения (в данном случае до 6,32 В, как обсуждалось ранее).
8. Используя соотношение Τ=RC, рассчитать емкость конденсатора вручную, используя значение постоянной времени Τ и сопротивление R.
9. Сравните экспериментальное значение конденсатора с напечатанным значением того же конденсатора. Если оба значения почти одинаковы, конденсатор исправен.
10. Если есть заметная разница между экспериментальными и распечатанными значениями, конденсатор неисправен, и его пора заменить.

Способ 6. Визуальная проверка конденсатора на наличие неисправностей

Конденсатор можно проверить визуально, чтобы выявить явные признаки и определить, неисправен он или нет. Конденсатор повреждается в следующих случаях:

Конденсатор имеет вздутое верхнее вентиляционное отверстие

При выходе из строя электролитического конденсатора давление сбрасывается через слабые места в верхнем вентиляционном отверстии конденсатора. Это позволяет избежать повреждения окружающих компонентов, которые подключены в непосредственной близости от вышедшего из строя конденсатора. Во время отказа конденсатор сбрасывает давление газа, вызывая электролитический разряд, который ломает верхнее вентиляционное отверстие конденсатора, что в конечном итоге приводит к вздутию верхней части, как показано на рис. 4.

Рисунок 4: Конденсатор с выпуклым верхним вентиляционным отверстием

Конденсатор имеет выпуклое дно и приподнятый корпус

При выходе из строя конденсатора, если давление выделяющегося газа не пробивает верхнее вентиляционное отверстие, он уходит вниз , тем самым проталкивая резину и вызывая вздутие, которое также приподнимает корпус.

Проверка керамических конденсаторов и устройств для поверхностного монтажа (SMD)

Следующие знаки на керамических конденсаторах и SMD можно проверить, чтобы определить, неисправны они или нет:

• Сломанные клеммы
• Прогоревшие, поврежденные или трещины в корпусе

Метод 7: Традиционный метод проверки конденсатора

Традиционный метод проверки конденсатора сопряжен с риском для компонентов и пользователя. Следовательно, этот метод следует практиковать только тогда, когда конденсатор необходимо проверить в короткие сроки, в противном случае всегда безопаснее использовать один из методов, перечисленных в пунктах 1-6.

Для проверки конденсатора традиционным методом выполните следующие действия:

1. Правильно разрядите конденсатор с помощью резистора.
2. Подсоедините два отдельных провода к концам конденсатора.
3. Подключите выводы конденсатора к источнику питания 230 В переменного тока (или 24 В постоянного тока) на очень короткий период времени (примерно 1-5 секунд).
4. Отключите подачу напряжения и закоротите концы конденсатора.
5. Если он дает сильную искру, конденсатор годен к использованию.
6. Если искра слабая или искры нет вообще, конденсатор неисправен и его следует заменить.

Меры предосторожности при использовании традиционного метода проверки конденсатора:

• Всегда надевайте защитные очки при проверке этого метода.
• Никогда не подключайте полярный конденсатор к сети переменного тока.
• Для обеспечения надлежащей безопасности используйте 12–24 В постоянного тока как для полярных, так и для неполярных конденсаторов.
• Рекомендуется подключить резистор последовательно с положительными клеммами аккумулятора и конденсатора, чтобы избежать чрезмерного тока при зарядке конденсатора.

FAQ

Как разрядить конденсатор с помощью мультиметра?

Прикоснитесь щупами к клеммам конденсатора и дождитесь стабилизации показаний.

Как зарядить конденсатор мультиметром?

Используйте блок питания с требуемым напряжением. Подсоедините положительный вывод источника питания к положительному выводу конденсатора, а отрицательный вывод — к отрицательному выводу конденсатора.

При какой настройке мультиметра проверить конденсатор?

Самый распространенный метод — установка мультиметра в емкостной режим.

Как проверить неисправный конденсатор?

Подключите щупы мультиметра к конденсатору и установите его в режим измерения емкости.
