Как искать короткое замыкание в автомобиле: Как найти обрыв и короткое замыкание в проводке автомобиля

Содержание

Как найти короткое замыкание в машине — Статьи

Современный автомобиль – настоящий компьютер с электронным блоком управления, обилием датчиков и сенсоров. Соответственно, имеет место сложная электропроводка и блок предохранителей. Если что-то не работает, причина вполне может заключаться именно там. Но необязательно быть автоэлектриком, чтобы узнать причину неисправности проводки. Две самые распространенные электрические проблемы:

  • обрыв проводов;
  • короткое замыкание («КЗ» или «коротыш»).

Если первое самоочевидно, второе несколько сложнее, поэтому в настоящей статье разберемся именно в том, как найти короткое замыкание в автомобиле.

Кто ищет, тот найдет

Искать место замыкания электропроводки авто лучше всего с помощью мультиметра. Предварительный поиск осуществляется на глаз. Но во всех случаях крайне необходимо иметь под рукой схему электрических цепей машины. Перво-наперво обращаются к предохранителям, ведь при замыкании они сгорают первыми. Два возможных источника КЗ:

  1. провода;
  2. потребители (все устройства и приборы, которые подключены к конкретной линии).

Последние исключить легче всего, в первом случае – может понадобиться разбирать ТС целиком. На дефективный узел вам укажет соответствующей его цепи предохранитель. В предохранительном блоке вы найдете реле с идентифицирующими обозначениями. Смотрите автомобильную инструкцию, чтобы сориентироваться.

Приступаем к проверке

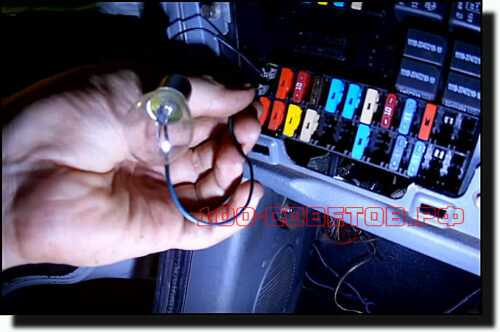

Не мудрствуя лукаво, пойдем от простого: выключим зажигание и начнем поочередно вынимать предохранители из гнезд, проверяя каждый из них мультиметром. При отсутствии КЗ в автомобильной проводке индикатор будет показывать «0». Таким образом замеряем каждый проводник (не останавливаемся, даже если уже найден один неисправный).

Следующий шаг – отключаем «массу» («–» вывод электрического элемента в виде провода или корпуса изделия). Кстати, для поиска короткого замыкания в проводке подойдет не только измерительный прибор, но и обычная лампа от 12 до 55 Ватт (бокового или головного света). Поворачиваем ключ зажигания в начальное положение. Подсоединенные к лампочке щупы прикладываем к клеммам держателей предохранителей и смотрим, горит ли она. Свечение при выключенной «массе» говорит о наличии «коротыша» в этой линии проводки автомобиля.

Потребитель не всегда прав

Уже определив конкретную цепь и зная (в соответствии с имеющейся схемой), какие потребители к ней подведены, можно отключать их по очереди и снова проверять линию лампочкой/мультиметром. Если причина не в них, остаются провода. Найти нужный может быть тяжело без профессиональной помощи.

Плюс КЗ конкретного автомобильного узла в том, что, если он не жизненно важен (например, магнитола), достаточно будет просто его отключить и ехать дальше. Но и недооценивать такую неисправность не стоит. Ведь если предохранитель не сгорит, может сгореть вся машина. Задымление и возгорание – самые явные признаки КЗ. Если такое случилось, немедленно остановитесь и приступайте к поиску замыкания в электропроводке, только будучи уверенными в безопасности. Главное соблюдать осторожность.

Итого

Мы рассмотрели, как найти в проводке машины короткое замыкание с помощью мультиметра и лампочки, ориентируясь на блок предохранителей. Однако если подобные операции непонятны вам на клеточном уровне, ничего страшного! Специально для удобства рядовых автовладельцев был создан инструмент Uremont. Это онлайн-платформа для поиска ближайших СТО в виде сайта и приложения, которая всегда под рукой. Просто отметьте в заявке «нужен эвакуатор» или вызовете мастера прямо к точке вынужденной остановки. Профессионалы из сервиса без труда смогут определить место замыкания и все исправить. Следует помнить о том, что при вас всегда должны быть:

  • изолента;
  • мультиметр или диагностическая лампочка;
  • схема бортовой электроники автомобиля.

Надеемся, эта статья была полезной и у вас появилось примерное понимание того, как найти замыкание в проводке автомобиля. Удачи на дорогах! Для удобства скачивайте бесплатное приложение Uremont в Google Play и App Store.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Как найти короткое замыкание в проводке автомобиля

Несмотря на все совершенство современных автомобилей, у них периодически случаются различные поломки. В отличие от обычных электрических сетей с фазой и нулем, бортовая схема однопроводная, а в качестве второго проводника используется двигатель и кузов, называемые «массой». В статье рассмотрим как найти короткое замыкание в проводке автомобиля.

Содержание

Причины КЗ в автомобильной проводке

Основной причиной любых коротких замыканий является поврежденная изоляция проводников или неисправные потребители электроэнергии. В некоторых случаях замыкание возникает по таким причинам, о которых водитель даже не догадывается.

В современных авто имеется большое количество электроприборов, подключенных к сети. В процессе эксплуатации они постепенно изнашиваются, у них деформируются и ломаются контакты, расплавляется внутренняя изоляция и т.д. Если такое случилось, необходимо найти причину, то есть неисправный прибор, вызвавший короткое замыкание. Придется поочередно проверять все компоненты, но в первую очередь следует обращать внимание на явные признаки неисправности.

Короткое замыкание в машине, произошедшее из-за нарушенной изоляции, прежде всего связано с неправильной прокладкой проводов. Жгуты могут соприкоснуться с раскаленной трубой глушителя, а отдельные провода нередко пережимаются какими-либо предметами во время проведения ремонта. Некоторые детали автомобиля буквально окружены проводами, поэтому о поврежденной изоляции никто не догадывается до самой поломки.

Существует отдельная категория причин, никак не связанных с электрическим током. На первый взгляд все находится в целости, но, тем не менее, замыкание присутствует. Нередко такие ситуации возникают в определённых условиях, после установки дополнительных деталей и оборудования.

Особенно часто это происходит в районе колесных арок или в задней части кузова. Во время монтажа используются саморезы, которые попадая внутрь пространства повреждают изоляцию проводов, хотя снаружи это совсем незаметно. Вполне естественно, что такую неисправность обнаружить очень проблематично. Поэтому перед началом тюнинга и других работ следует изучить электрическую схему и точно установить места прокладки тех или иных проводов.

Следует особенно отметить причину, связанную с недостаточными знаниями и квалификацией водителя. Человек берется за самостоятельный ремонт, считает, что все делает правильно, а в конце концов его действия приводят к замыканиям. Многие из них проявляются не сразу, а по мере включения некоторых видов оборудования. Это происходит из-за неправильного подключения проводов по незнанию или ошибке. Поэтому автолюбителям нужно быть внимательными при работе с проводкой и следить за состоянием предохранителей, защищающих от коротких замыканий.

С чего начать?

Многие водители, попадая в неприятную ситуацию, просто не знают с чего начать поиск короткого замыкания в автомобиле. Для полной диагностики потребуется специальное оборудование, которого практически никогда не бывает под руками, поэтому, в самом начале следует выполнить простейшие действия.

Перед тем как проверить что-то серьезное, нужно в первую очередь открыть капот и внимательно рассмотреть участки проводки, расположенные в моторном отсеке. Поскольку КЗ возникает между проводами или на корпус, место аварии можно легко вычислить по видимым повреждениям, которые служат основным признаком. Выявленные участки подвергаются расширенной диагностике самыми первыми.

Далее проверяются по очереди все предохранители. Именно они нередко становятся слабым звеном цепи. В случае короткого замыкания они сразу же перегорают, защищая приборы, подключенные к данной линии. Предохранители компактно размещаются в специальном блоке закрытые крышкой. Проверка исправности каждого из них проводится с помощью мультиметра, поскольку визуальный осмотр не дает точных результатов.

Перед началом проверки элементов, зажигание должно быть выключено и водитель должен знать, как определить короткое замыкание мультиметром. В случае обнаружения неисправного предохранителя нельзя категорически утверждать, что поломка полностью обнаружена. Довольно часто причиной короткого замыкания становятся неисправности в электропроводке на каком-либо участке цепи.

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм. Другие концы проводников подключаются вместо предохранителя, также с помощью клемм. Лампочка подключается последовательно, чтобы ток проходил через нее, а сама она располагается в пределах прямой видимости.

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей. Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Как найти короткое замыкание в машине?

Моей машине нужно заводить машину каждое утро. Мой друг думает, что у меня короткое замыкание, но я понятия не имею, как его найти. Как найти короткое замыкание в машине?

Алекс Хили · Ответ дан 18 января 2022 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Современные автомобили содержат около 1500 проводов (длиной в милю, если соединить их встык), поэтому поиск короткого замыкания — утомительный процесс.

Все же лучше, чем заводить машину каждое утро!

Диагноз вашего друга кажется хорошим, так что без лишних слов, вот самый быстрый способ сузить область поиска и найти короткое замыкание в машине.

  1. Купить 12-вольтовую автомобильную контрольную лампу.
  2. Убедитесь, что в вашем автомобиле все выключено.
  3. Отсоедините отрицательную ИЛИ положительную клемму аккумуляторной батареи (неважно какую).
  4. Прикрепите конец контрольной лампы к клемме, чтобы войти в цепь.
  5. Поместите другой конец контрольной лампы на клемму. Если у вас есть короткое замыкание, загорится тестовая лампочка.
  6. Откройте панель предохранителей вашего автомобиля и вытащите предохранители один за другим, следя за контрольной лампочкой.
  7. Если лампочка гаснет, значит, вы нашли цепь, которая содержит короткое замыкание.
  8. Если предохранитель, который вы только что вытащили, еще не имеет четкой маркировки, найдите номер.
  9. Откиньте крышку панели блока предохранителей, чтобы увидеть название цепи соответствующего номера (аварийная сигнализация, радио, прикуриватель и т. д.).
  10. Сосредоточив внимание на участке, обозначенном контрольной лампочкой, осмотрите (и понюхайте) сгоревшие или расплавленные провода, чтобы определить короткое замыкание.

Этот метод должен сузить область поиска с сотен потенциальных проводов до нескольких. Если контрольная лампа никогда не гаснет, вероятно, в проблемах с автомобилем виновато не только короткое замыкание.

Уход за автомобилем может отнимать много времени и вызывать стресс. Избавьтесь от покупок страховки автомобиля, сравнив котировки онлайн. Джерри показывает вам 50+ тарифов от топовых провайдеров за минуты, а среднему пользователю экономит 887 долларов в год !

БОЛЬШЕ : Как решить, следует ли вам отвезти автомобиль в ремонтную мастерскую или к мобильному механику

Ремонт автомобилей

Просмотреть полный ответ но наш контент независимо исследуется, пишется и проверяется нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше контента

Car Repair Resources
    Insurance for Your Car
    • Chevrolet Sonic Insurance Cost

    • Volkswagen Golf Sportwagen S Insurance Cost

    • Cadillac Escalade Luxury Insurance Cost

    • Suzuki Equator Sport Insurance Cost

    • Стоимость страховки Volkswagen Cc Luxury

    Страховка в вашем штате
      Страховка в вашем городе
      • Lake Isabella Car Insurance

      • Collinsville Car Insurance

      • Jonesboro Car Insurance

      • Ulysses Car Insurance

      • Beverly Car Insurance

      What Others Are Asking
      How do you check a car место для авиаперелетов?

      Мы с семьей планируем поездку в Диснейленд, а учитывая, что у меня пятеро детей, это непростая задача. Мы планируем лететь и арендовать машину в Орландо, чтобы упростить задачу, но как мне проверить автокресло моего ребенка в аэропорту?

      Джек Уолш

      18 января 2022 г.

      Как долго работают аккумуляторы электромобилей?

      Я действительно заинтересован в покупке электромобиля, но у меня больше знаний о бензиновых автомобилях, чем об электрических. Мне было интересно, как долго работают аккумуляторы электромобилей?

      Серена Абурахма

      18 января 2022 г.

      У Хонды есть электромобиль?

      Я думаю о покупке электромобиля, потому что, похоже, мы переходим на них как страна. Моя текущая машина — Honda, и мне интересно, есть ли у Honda электромобиль?

      Серена Абурахма

      18 января 2022 г.

      Просмотреть все вопросы

      Прочитайте советы автомобильных экспертов в Джерри

      Стоит ли помощь фермеров на дорогах?

      Насколько помощь фермерам на дорогах соотносится с такой конкуренцией, как ААА? Давай выясним.

      Кэтрин Даффи

      28 февраля 2023 г.

      Как на самом деле работает система прощения несчастных случаев Liberty Mutual

      Liberty Mutual предлагает прощение несчастных случаев в качестве дополнительного подтверждения для существующих страхователей — посмотрите, соответствуете ли вы требованиям здесь!

      Дрю Уотерстрит

      23 марта 2023 г.

      Предлагает ли Wawanesa страхование совместных поездок?

      Нет, вы не можете получить страховку от Wawanesa. Но у вас есть варианты, и мы кратко объясним их здесь.

      Bonnie Stinson

      28 февраля, 2023

      Просмотр по темам

      СКОРИИ СТРАХОВАЯ

      Текстовые сообщения и вождение

      ОРУЖАНАЯ АВЕТА

      Страхование слонов

      Водительские права

      Приостановленные

      .0003

      Cadillac

      Auto Refinance

      Traffic Tickets

      Car Modifications

      Depreciation

      Stolen Cars

      Travelers

      Natural Disasters

      Save Money

      Used Cars

      Motorcycles

      Moral Hazard

      Car Insurance

      Продажа автопарка

      Платежи по автокредитам

      Грузия

      Купчая

      Jumpstarting

      Подтверждение страхования

      Флорида

      Новые автомобили

      не владелец страховка автомобиля

      Нарушения переезда

      Нет длинных форм

      Нет спама или нежелательных телефонных звонков

      Цитаты из лучших страховых компаний

      Найти страховку Страхование по марке

      Toyota

      Hyundai

      Mercedes-Benz

      Subaru

      Chevrolet

      Mitsubishi

      Страхование автомобиля по штату

      Как найти короткое замыкание в жгуте проводов автомобиля

      В современном обществе все модернизировано с помощью экранов и умных технологий. Это принесло в автомобили модные OLED-дисплеи и другие технологии, помогающие водителям, но что происходит, когда они начинают работать со сбоями?

      Возможно, в вашем автомобиле вышла из строя электронная система, но более вероятно, что у вас есть электрический гремлин. Обычно это происходит из-за пережатых проводов или короткого замыкания. Хотя поиск этих проблем может быть болезненным, вот два инструмента, которые вы можете использовать, чтобы найти электрическую неисправность в жгуте проводов вашего автомобиля (также известном как жгут проводов).

      Что такое короткое замыкание?

      Короткое замыкание — это когда электрический ток течет по неправильному пути, создавая соединение с низким сопротивлением между двумя проводниками. Другими словами, имеется обрыв в одном или нескольких проводах, что может привести к прерывистому сигналу(ам) и/или питанию, что может привести к неисправности электронной системы вашего автомобиля.

      Электрические короткие замыкания очень важны, так как они могут привести к разрядке аккумулятора в течение ночи. Они могут сжечь реле и предохранители, а в более тяжелых случаях короткое замыкание может привести к возгоранию.

      Инструменты, которые можно использовать для диагностики

      К счастью, есть несколько инструментов, которые помогут вам в вашем электрическом кошмаре. Среди широкого спектра оборудования, которое вы можете использовать, есть мультиметр и силовой пробник. Эти специализированные электроинструменты значительно увеличивают ваши шансы найти короткое замыкание, а также экономят ваше время.

      Мультиметр — это электрический прибор, который используется для измерения силы тока, напряжения, сопротивления и многих других параметров для выявления проблем в электрической системе.

      Аналогично, пробник питания — это инструмент, который диагностирует электрические системы автомобилей. Обнаружение коротких замыканий является одним из многих применений этого инструмента.

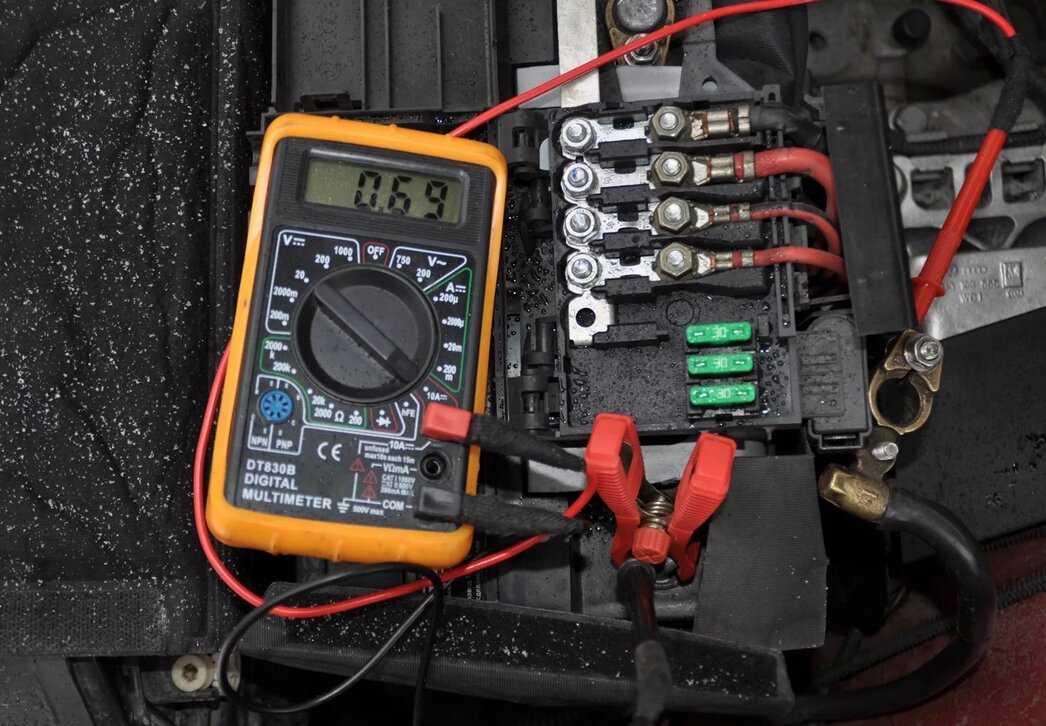

      Проверка короткого замыкания с помощью мультиметра

      Мультиметр — это универсальный инструмент, который можно использовать для обнаружения короткого замыкания. Среди множества функций, предлагаемых мультиметром, одной из них является проверка непрерывности. Непрерывность — это когда есть завершенный электрический ток, что обязательно для любого сценария проводки.

      Выбрав провод, который вы хотите протестировать, вам необходимо подключить два щупа от мультиметра к двум концам провода. В идеальной ситуации мультиметр будет издавать постоянный звуковой сигнал, указывающий на непрерывность проводов. Однако, если нет постоянного тона, это указывает на то, что у вас есть проблема с этим конкретным проводом. В зависимости от провода, непрерывность необходима для сигналов, питания или заземления.

      Уникальные электрические ситуации

      В неидеальном сценарии у вас будет доступ только к одному концу привязи или к одному концу соединителя. Поскольку для правильной проверки провода или жгута мультиметру требуется завершенная цепь, предыдущий метод не будет работать. Вот где силовой пробник сияет, так как для его правильной работы требуется только одно соединение.
