Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.

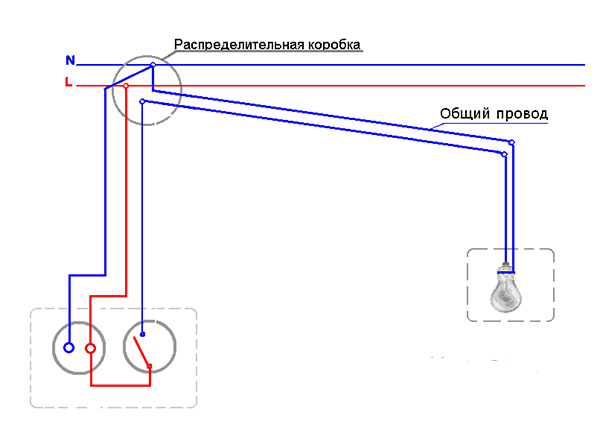

 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    — Отвертка крестовая
    — Отвертка плоская (индикаторная)
    — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.

», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае — белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов — белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально — по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.
