Солнечная батарея своими руками
Если говорить об экономической целесообразности, то для изготовления небольшой солнечной батареи своими руками в домашних условиях выгодней купить фабричную панель, а не несколько десятков новых диодов или транзисторов. При одинаковой производительности (мощности) такая самоделка будет дешевле, а ее изготовление займет меньше времени. Единственное условие, оправдывающее потраченное время — это возможность дешево купить старые комплектующие, которые были списаны как «неликвиды».
Устройство и принцип работы
Есть два основных способа использования солнечной энергии:
- Прямое использование для нагрева воды и аккумулирования тепла в гелио системах отопления и горячего водоснабжения.
- Преобразование света в электроэнергию.
Справка. Основные законы преобразования света в электроэнергию были сформулированы в конце XIX века российским ученым Александром Столетовым.
Первые солнечные панели появились еще в семидесятые годы прошлого столетия, но несовершенные технологии и низкая эффективность делали производство батарей дорогим и низкорентабельным. И только последние разработки в этой области сделали производство «солнечной» электроэнергии технически и экономически доступными.
Есть несколько типов панелей, использующих разные материалы. Но все они построены на полупроводниках. Преобразование света основано на внутреннем фотоэффекте p-n перехода — возникновении дополнительных «дырок» и свободных электронов под воздействием света. Электроны «стремятся» в n-область, дырки — в p-область. Как результат перераспределения заряда между областями, возникает разность потенциалов и через переход протекает ток.

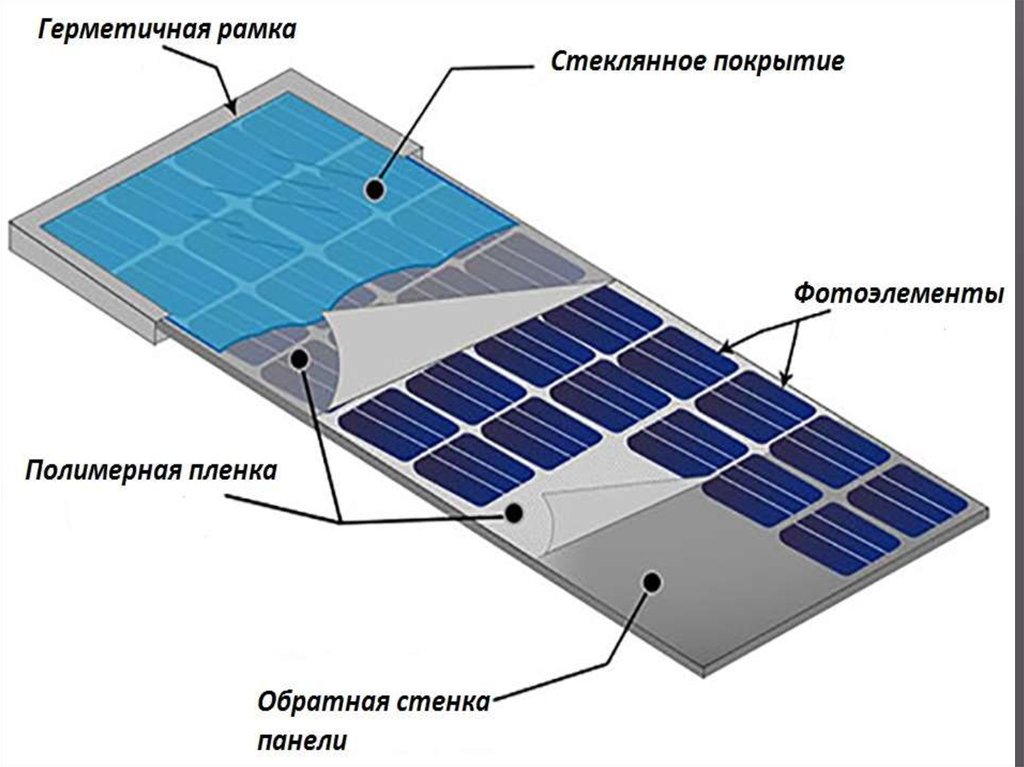

Каждый модуль заводской солнечной батареи имеет собственный несущий каркас, с расположенной на нем клеммной коробкой. Это делает возможным объединять модули в единую систему, с подключением к общему оборудованию, которое позволяет контролировать работу, накапливать электроэнергию, преобразовывать ее и распределять между потребителями.
Стационарные солнечные батареи дополнительно оборудуют инверторами, преобразующими постоянный ток в переменный. Компактным модулям для питания устройств, работающих от аккумуляторов, инвертор не нужен.
Аналогичный компактный модуль можно сделать своими руками из диодов или транзисторов и подключить его к «промежуточному» аккумулятору. А уже от него заряжать мобильный телефон (как от Power Box) или использовать для питания LED светильника.
Солнечная панель из диодов
Для изготовления панели можно использовать диоды в металлических и стеклянных корпусах. Первый вариант мощнее, но более трудоемкий. Второй — проще, хотя для достижения такой же мощности понадобится больше элементов.
Панель из диодов в металлическом корпусе
Диоды КД203
Если говорить о максимальной мощности, которую можно получить с одного кристалла полупроводника, то лучшими в этом отношении будут диоды серии КД203 (КД2010).
При ярком солнечном свете один кристалл способен выдать напряжение порядка 0.7 В при токе до 7 мА.
Но сложность заключается в том, что диоды этой серии изготовлены в металлокерамическом корпусе, который заодно выполняет роль теплоотвода при монтаже на металлическое шасси.Чтобы вынуть кристалл кремниевого полупроводника и «открыть» его для освещения, надо:
- аккуратно разбить керамику и освободить верхний контакт;
- раскрыть корпус, сняв с основания «крышку»;
- разогреть диод до температуры плавления олова, которым к кристаллу припаяны контакты;
- освободить от верхнего жесткого контакта кристалл, а вместо него припаять гибкий проводник.
Диоды средней мощности в металлическом или металлостеклянном корпусе серии Д7, Д214, Д215, Д226, Д237, Д242-Д247 разбирать проще. Сначала бокорезами обрезают жесткий контакт и часть корпуса в виде трубки со стороны анода. А затем вставив нож в шов между основанием и крышкой, открывают корпус. Для облегчения процесса можно предварительно слегка сжать фланец корпуса в тисках, чтобы раскрылась щель между основанием и крышкой.
И эту процедуру надо выполнить с каждым диодом, а их должно быть несколько десятков. В реальных условиях напряжение на одном кристалле будет ниже максимума раза в полтора — около 0.5 В. Чтобы получить на выходе 5 В, надо последовательно соединить в блок 10 кристаллов.
Приблизительно такое же соотношение максимальной и реальной силы тока — рассчитывать надо на величину 4-5 мА. Чтобы «нарастить» силу тока и повысить мощность солнечной батареи, надо параллельно соединить на панели несколько таких блоков.
Сама панель должна иметь вид решетки из расположенных в несколько рядов ячеек двух разных диаметров, расположенных поочередно. Большое отверстие — для посадки корпуса, меньшее — для гибкого проводника, которым соединяют в цепь расположенные рядом диоды. Такая заготовка для диодов в металлическом корпусе без крышки глядит так:
Возможны и другие варианты конструкции панели, но принцип прежний — последовательно-параллельное соединение элементов. Принцип как сделать солнечную батарею из диодов был описан еще в советское время. Ниже приведено фото иллюстрации тех времен, на которой показаны способы разборки элементов и принципиальная схема соединения:
Панель из диодов в стеклянных корпусах
Эти элементы менее мощные и способны «генерировать» токи менее одного миллиампера, но их достоинство в том, что кристалл полупроводника не надо «открывать».
У некоторых серий корпус изначально прозрачный, а у тех элементов, корпуса которых окрашены, надо просто смыть краску растворителем.
К таким относятся диоды Д223Б, которые способны при оптимальной ориентации относительно яркого солнца выдавать напряжение около 0,3 В, что почти сопоставимо с более мощными аналогами.
Пошаговый процесс изготовления солнечной панели выглядит так:
- помещают на некоторое время диоды в емкость с растворителем;
- достают из растворителя элементы и счищают с них размягченную краску;
- сгибают под 180° выводы анодов (это необходимо для правильного положения кристалла полупроводника относительно плоскости монтажной платы;
- монтируют на монтажной плате элементы, объединяя их в последовательно параллельные группы согласно схеме соединения.
Вот так выглядит панель, состоящая из 9 параллельно соединенных блоков по 12 элементов в каждом:
Как видно, помещенная на солнце, она выдает напряжение в 2.5 В, а ее мощности хватает, чтобы полностью зарядить за 2 часа ионистор емкостью 0,47 Ф.
Панель из светодиодов
Любой светодиод обладает обратимостью: он не только излучает свет под напряжением, но и наоборот — генерирует электричество под воздействием света. Максимальная ЭДС у сверхярких элементов — до 1.65 В, но ток при этом получается очень маленьким — до 20 мкА. Зеленые индикаторные светодиоды с линзой диаметром 3 или 5 мм при освещении выдают почти 1.6 В. Совсем немного уступают им красные и оранжевые светодиоды с линзой 5 мм.
Но изготовить из них солнечную панель, способную работать как эффективное зарядное устройство, не получится из-за крайне маленького тока.
Панель солнечной батареи из транзисторов
Так же как и у диодов, открытый полупроводниковый кристалл транзистора при освещении образует разность потенциалов на p-n переходах. Если провести измерения, то в результате окажется, что всегда есть пара контактов, которая выдает максимально возможную мощность.
Но перед этим надо «открыть» корпус транзистора — аккуратно снять крышку. Вот так выглядит транзистор 2Т908А «внутри»:
Обычно наибольшая ЭДС возникает между коллектором и базой или эмиттером и базой. Перед сборкой домашней солнечной панели надо протестировать все заготовленные элементы и рассортировать их по группам (блокам) с наиболее близкими значениями суммарных напряжений.
Примечание: Один из основных недостатков мощных транзисторов отечественного производства — это «нестабильность» характеристик.
Например, чтобы подобрать приблизительно одинаковую пару для двухкаскадного усилителя, надо было «прозвонить» вручную несколько транзисторов.
Для увеличения общего напряжения и тока применяют смешанное соединение.
Первый вариант. Соединяют параллельно группы (блоки) с одинаковым суммарным напряжением последовательно собранных элементов, и получают на выходе сумму токов от каждого блока. Схема приведена ниже:
Второй вариант. Элементы с приблизительно одинаковыми напряжениями соединяют в группе параллельно (выходной ток будет равен сумме токов). А чтобы нарастить напряжение, несколько таких групп соединяют последовательно.
В сравнении с диодной солнечной панелью собранный транзисторный блок при одинаковой мощности будет занимать большую площадь.
Сборка корпуса
Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:
- Вырезают по размеру лист, к которому крепят панель.
- По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
- Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
- Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
- Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.
В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:
В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.
Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.
Описанные выше схемы не могут служить в качестве источника альтернативной энергии для подключения сколь значимого по мощности потребителя.
Их достоинство в том, что можно использовать элементную базу, которая морально устарела и досталась практически даром как «наследство» от советской промышленности. Изготовление подобной батареи можно рассматривать как хобби или приобретение полезных навыков у новичка. А практическая польза, хоть небольшая, но будет.Солнечные панели своими руками — как собрать в домашних условиях? Материалы для сборки
Для того чтобы самому создать солнечные панели нужны следующие строительные материалы:
- модули солнечные типа В;
- рамы или уголки из алюминия для будущей панели;
- покрытие для защиты модулей;
Рамы и уголки для солнечной панели можно изготовить самостоятельно. В качестве защитного материала можно использовать оргстекло, стекло, поликарбонат, плексиглас.
Виды солнечных панелей:
- монокристаллические;
- поликристаллический;
- аморфные;
Наиболее подходящими для сборки солнечных панелей своими руками является первый и второй вариант. Правда, необходимо точно знать характеристики солнечных панелей.

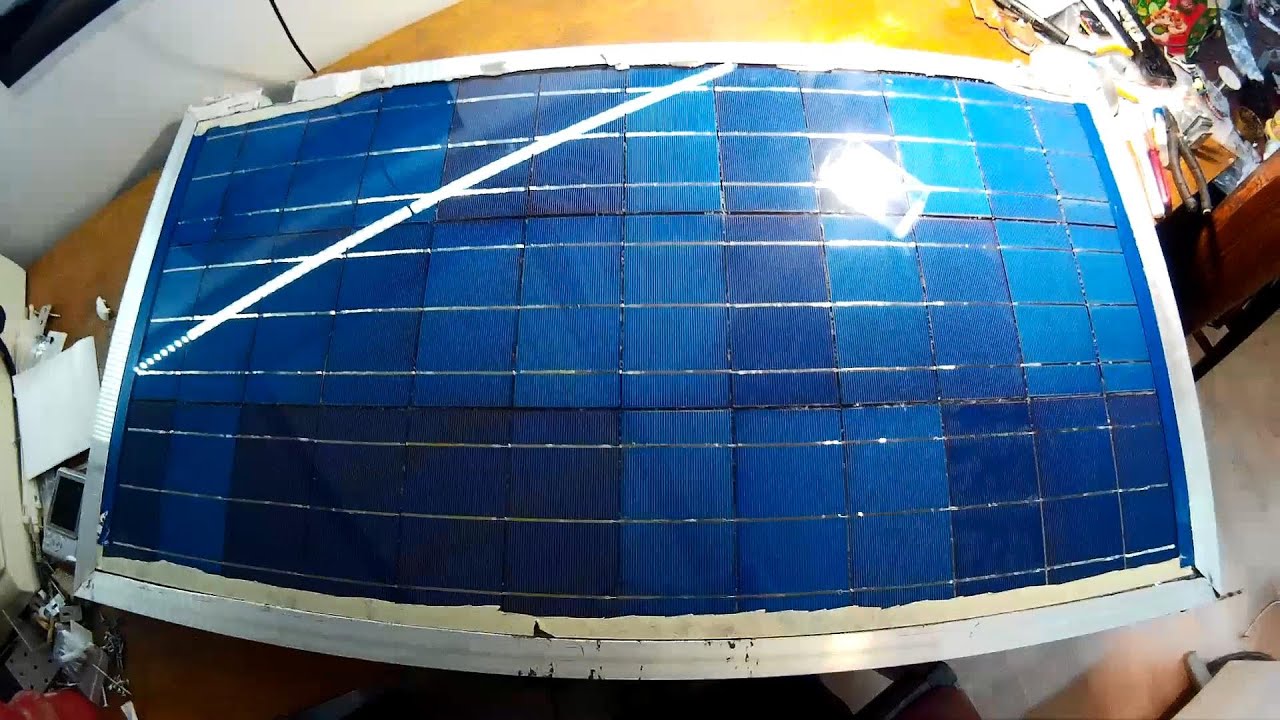

Производственный процесс создания
В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели
Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.
И для создания такой панели им нужно:
- Определиться с количеством ячеек в будущей солнечной панели.
- Припаять солнечные элементы по монтажной схеме группами.
- Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
- Дождаться пока высохнет силикон.
- Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
- Дать этой конструкции хорошо высохнуть как минимум за сутки.
- Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
- Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
- Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.
- Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.
Перечень параметров, которые необходимо измерить:
- ток короткого замыкания;
- напряжение холостого ход;
- электроэнергия максимальной мощности;
- напряжение максимальной мощности;
Какой угол наклона сделать у солнечной панели?
Угол наклона полностью зависит от времени года (высоты подъема солнца)
При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон.
Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон.
Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.
Рабочие показатели
При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.
Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.
Цена или качество, что выбрать?
Многие, конечно, мысленно уже спорят, и восклицают, что создание солнечной панели своими руками, не идет ни в какое сравнение, с тем, что приобретается в магазине.
Безусловно, заводские солнечные панели будут куда лучше домашних, но в вопросах функциональности порой панели, сделанные своими руками, совсем не уступают станочным изделиям.
Уступать может домашняя батарея в эстетике, так как заводское, новенькое, чистенькое непременно выглядит наиболее эффектней. Но если солнечная батарея, несмотря на свой неприглядный вид, будет обеспечить весь дом электроэнергией, данный вопрос будет снят с обсуждения.
При изготовлении солнечной панели в домашних условиях, возможно, сделать все самому от А до Я, кроме, конечно же, кремниевых пластин. Что касается алюминиевых углов и защитного стекла, это, конечно же, проблематично, но разрешимо. То же самое можно сказать и о проводах, в купе с инвертером.
Статья была полезна?
0,00 (оценок: 0)
пошаговые инструкции по сборке в домашних условиях из разных материалов с фото и видео
В современном мире сложно представить себе существование без электрической энергии. Освещение, отопление, связь и прочие радости комфортной жизни напрямую зависят от неё. Это заставляет искать альтернативные и независимые источники, одним из которых является солнце. Эта область энергетики пока ещё не слишком развита, и промышленные установки стоят недёшево. Выходом станет изготовление солнечных батарей своими руками.
Что такое солнечная батарея
Солнечная батарея представляет собой панель, состоящую из соединённых между собой фотоэлементов. Она напрямую преобразует солнечную энергию в электрический ток. В зависимости от устройства системы, электрическая энергия аккумулируется или сразу идёт на энергообеспечение зданий, механизмов и приборов.
Солнечная батарея состоин из соединённых между собой фотоэлементов
Простейшими фотоэлементами пользовался почти каждый. Они встроены в калькуляторы, фонарики, аккумуляторы для подзарядки электронных гаджетов, садовые фонарики. Но этим использование не ограничивается. Существуют электромобили с подзарядкой от солнца, в космосе это один из основных источников энергии.
В странах с большим количеством солнечных дней батареи устанавливаются на крышах домов и используются для отопления и нагрева воды. Этот вид называют коллекторами, они преобразуют энергию солнца в тепловую.
Нередко электроснабжение целых городов и посёлков происходит только за счёт этого вида энергии. Строятся электростанции, работающие на солнечной радиации. Особенное распространение они получили в США, Японии и Германии.
Устройство
В основе устройства солнечной батареи лежит явление фотоэффекта, открытое в ХХ веке А.Энштейном. Выяснилось, что в некоторых веществах под действием солнечного света или других веществ, происходит отрыв заряженных частиц. Это открытие и привело в 1953 году к созданию первого гелиомодуля.
Материалом для изготовления элементов служат полупроводники — совмещённые пластины из двух материалов с разной проводимостью. Чаще всего для их изготовления используется поликристаллический или монокристаллический кремний с различными добавками.
Под действием солнечного света в одном слое появляется избыток электронов, а в другом — их недостаток. «Лишние» электроны переходят в область с их недостатком, этот процесс получил название р-n переход.
Солнечный элемент состоит из двух полупроводниковых слоём с разной проводимостью
Между материалами, образующими избыток и недостаток электронов, помещён барьерный слой, препятствующий переходу. Это необходимо для того, чтобы ток возникал только при наличии источника потребления энергии.
Попадающие на поверхность фотоны света выбивают электроны и снабжают их необходимой энергией для преодоления барьерного слоя. Отрицательные электроны переходят из р-проводника в n-проводник, а положительные совершают обратный путь.
За счёт разной проводимости материалов полупроводника удаётся создать направленное движение электронов. Таким образом возникает электрический ток.
Элементы последовательно соединены между собой, образуя панель большей или меньшей площади, которую и называют батареей. Такие батареи можно напрямую подключать к источнику потребления. Но поскольку солнечная активность в течение суток меняется, а ночью прекращается вообще, используют аккумуляторы, накапливающие энергию на время отсутствия солнечного света.
Необходимой составляющей в этом случае является контроллер. Он служит для контроля за зарядкой аккумулятора и отключает батарею при полном заряде.
Вырабатываемый солнечной батареей ток является постоянным, для использования его необходимо преобразовать в переменный. Для этого служит инвертор.
Поскольку все электрические приборы, потребляющие энергию, рассчитаны на определённое напряжение, в системе необходим стабилизатор, обеспечивающий нужные значения.
Между гелиомодулем и потребителем устанавливают дополнительные приборы
Только при наличии всех этих составляющих можно получить функциональную систему, снабжающую энергией потребители и не грозящую вывести их из строя.
Виды элементов для модулей
Существует три основных типа гелиопанелей: поликристаллические, монокристаллические и тонкоплёночные. Чаще всего все три типа производятся из кремния с различными добавками. Используются также теллурид кадмия и селенид меди-кадмия, особенно для производства плёночных панелей. Эти добавки способствуют увеличению эффективности ячеек на 5—10 %.
Кристаллические
Самые популярные — монокристаллические. Они изготавливаются из монокристаллов, имеют равномерную структуру. Такие пластины имеют форму многоугольника или прямоугольника со срезанными углами.
Монокристаллическая ячейка имеет форму прямоугольника со скошеными углами
Батарея, собранная из монокристаллических элементов, имеет большую по сравнению с другими видами производительность, её КПД 13 %. Она легка и компактна, не боится небольшого изгиба, может быть установлена на неровную поверхность, срок службы 30 лет.
К недостаткам можно отнести значительное снижение мощности при облачности, вплоть до полного прекращения выработки энергии. Это же происходит и при затемнении, ночью батарея работать не будет.
Поликристаллическая ячейка имеет форму прямоугольника, что позволяет собрать панель без пропусков
Поликристаллические производятся методом литья, имеют прямоугольную или квадратную форму и неоднородную структуру. Эффективность их ниже монокристаллических, КПД всего 7—9 %, но падение выработки при облачности, запылении или в сумерках несущественно.
Поэтому их применяют при устройстве уличного освещения, их же чаще используют самоделкины. Стоимость таких пластин ниже монокристаллов, срок эксплуатации 20 лет.
Плёночные
Токкоплёночные или гибкие элементы изготавливаются из аморфной формы кремния. Гибкость панелей делает их мобильными, свернув рулоном их можно взять с собой в путешествия и иметь независимый источник энергии в любом месте. Это же свойство позволяет монтировать их на криволинейных поверхностях.
Плёночная батарея изготавливается из аморфного кремния
По эффективности плёночные панели уступают кристаллическим в два раза, для производства одинакового количества необходима двойная площадь батареи. Да и долговечностью плёнка не отличается — в первые 2 года их эффективность падает на 20—40 %.
Но при облачности или затемнении выработка энергии сокращается всего на 10—15 %. Несомненным достоинством можно считать их относительную дешевизну.
Из чего можно сделать гелиопанель в домашних условиях
Несмотря на все преимущества батарей промышленного производства, главным их недостатком является высокая цена. Этой неприятности можно избежать, изготовив простейшую панель своими руками из подручных материалов.
Из диодов
Диод — это кристалл в пластиковом корпусе, выступающем в роли линзы. Она концентрирует солнечные лучи на проводнике, в результате возникает электрический ток. Соединив между собой большое количество диодов, получаем солнечную батарею. В качестве платы можно использовать картон.
Проблема в том, что мощность полученной энергии мала, для выработки достаточного количества понадобится огромное количество диодов. По финансовым и трудозатратам такая батарея намного превосходит заводскую, а по мощности сильно ей уступает.
Кроме того, выработка резко падает при уменьшении освещённости. Да и сами диоды ведут себя некорректно — нередко возникает самопроизвольное свечение. То есть сами же диоды потребляют произведённую энергию. Вывод напрашивается сам: неэффективно.
Из транзисторов
Как и в диодах, главный элемент транзистора — кристаллик. Но он заключён в металлический корпус, не пропускающий солнечный свет. Для изготовления батареи крышка корпуса спиливается ножовкой по металлу.
Батарею небольшой мощности можно собрать из транзисторов
Затем элементы крепят к пластине из текстолита или другого материала, подходящего на роль платы, и соединяют между собой. Таким способом можно собрать батарею, энергии которой достаточно для работы фонарика или радиоприёмника, но большой мощности ожидать от такого устройства не стоит.
Но в качестве походного источника энергии небольшой мощности вполне подойдёт. Особенно если вас увлекает сам процесс создания и не очень важна практическая польза от результата.
Умельцы предлагают использовать в качестве фотоэлементов CD-диски и даже медные пластины. Портативную зарядку для телефона несложно изготовить из фотоэлементов от садовых фонариков.
Лучшим решением будет покупка готовых пластин. Некоторые интернет-площадки продают модули с небольшим производственным браком по приемлемой цене, они вполне пригодны для использования.
Рациональное размещение батарей
От размещения модулей в большой степени зависит, сколько энергии будет производить система. Чем больше лучей попадёт на фотоэлементы, тем больше они произведут энергии. Для оптимального расположения нужно соблюдать следующие условия:
- Для экономии места батареи чаще всего размещают на крышах.
Размещение солнечных баратей на крыше позволяет сэкономить место
- Модули устанавливают с наклоном в 450С, в идеале лучи должны попадать на панель под прямым углом.
- Лучше всего их ориентировать на юг или снабдить поворотной системой, обеспечивающей максимальную освещённость в течение всего дня.
- Чтобы избежать перегрева, летом для установки рекомендуется использовать поверхность, окрашенную в светлые тона или покрытую блестящей фольгой.
- На модули не должны падать тени высотных домов, деревьев, труб и других помех, препятствующих прохождению лучей.
- Зимой модули устанавливают почти вертикально для обеспечения самоочистки от снега.
Важно! Сила тока батареи задаётся производительностью самого слабого элемента. Даже небольшая тень на одном модуле может снизить производительность системы от 10 до 50%.
Как рассчитать необходимую мощность
Прежде чем приступить к сборке батареи, необходимо определиться с требуемой мощностью. От этого зависит количество приобретаемых ячеек и общая площадь готовых батарей.
Система может быть как автономной (самостоятельно обеспечивающей электричеством дом), так и комбинированной, совмещающей энергию солнца и традиционного источника.
Расчёт состоит из трёх шагов:
- Выясните общую потребляемую мощность.
- Определите достаточную ёмкость аккумуляторной батареи и мощность инвертора.
- Вычислите необходимое количество ячеек на основе данных об инсоляции в вашем регионе.
Потребляемая мощность
Для автономной системы определить её можно по вашему электросчётчику. Общее количество потребляемой энергии за месяц разделите на количество дней и получите среднее значение ежедневного потребления.
Если от батареи будет запитана только часть устройств, выясните их мощность по паспорту или маркировке на приборе. Полученные значения умножьте на количество часов работы в сутки. Сложив полученные значения для всех устройств, получите среднее потребление в сутки.
Ёмкость АБ (аккумуляторной батареи) и мощность инвертора
АБ для солнечных систем должны выдерживать большое количество циклов разряда и разряда, иметь малый саморазряд, выдерживать большой ток зарядки, работать при высоких и низких температурах, при этом требовать минимального обслуживания. Эти параметры оптимальны у свинцово-кислотных АБ.
Ещё один немаловажный показатель — ёмкость, максимальный заряд, который может принять и сохранить аккумулятор. Недостаточную ёмкость увеличивают, соединяя АБ параллельно, последовательно или комбинируя оба соединения.
Выяснить необходимое количество АБ поможет расчёт. Рассмотрим его для концентрации запаса энергии на 1 день в АБ ёмкостью 200 А.ч и напряжением 12 В.
Предположим, ежедневная потребность составляет 4800 В.час, выходное напряжение системы 24 В. Учтём, что потери на инверторе составят 20%, введём поправочный коэффициент 1,2.
4800:24х1.2=240 А.ч
Глубина разряда АБ не должны превышать 30—40%, учтём это.
240х0.4= 600 А.ч
Полученное значение втрое превышает ёмкость аккумулятора, поэтому для запаса необходимого количества потребуется 3 АБ, соединённых параллельно. Но при этом напряжение аккумулятора 12 В, чтобы увеличить его в два раза, понадобится ещё 3 АБ, соединённых последовательно.
Для получения напряжения в 48 В соедините параллельно две параллельные цепочки по 4 АБ
Инвертор служит для преобразования постоянного тока в переменный. Выбирают его по пиковой, максимальной нагрузке. На некоторых потребляющих устройствах величина пускового тока значительно выше номинальной. Именно этот показатель и берётся в расчёт. В остальных случаях учитываются номинальные значения.
Имеет значение и форма напряжения. Лучший вариант — чистая синусоида. Для приборов, нечувствительных к перепадам напряжения подойдёт квадратная форма. Следует также учитывать возможность переключения прибора от АБ напрямую к солнечным батареям.
Необходимое количество ячеек
Показатели инсоляции в разных областях сильно отличаются. Для правильного расчёта необходимо знать эти цифры для вашей местности, данные несложно найти в интернете или на метеостанции.
Таблица инсоляции по месяцам для разных регионов
Инсоляция зависит не только от времени года, но и от угла наклона батареи
При расчёте ориентируйтесь на показатели наименьшей инсоляции в течение года, иначе в этот период батарея не будет вырабатывать достаточное количество энергии.
Предположим, минимальные показатели — в январе, 0.69, максимальные — в июле, 5.09.
Поправочные коэффициент для зимнего времени — 0.7, для летнего — 0.5.
Необходимое количество энергии — 4800 Вт.ч.
Одна панель имеет мощность 260 Вт и напряжение 24 В.
Потери на АБ и инверторе составляют 20%.
Вычисляем потребление с учётом потерь: 4800×1,2=5760 Вт·ч=5,76 кВтч.
Определяем производительность одной панели.
Летом: 0,5× 260×5,09= 661,7 Втч.
Зимой: 0,7× 260×0,69=125,5 Втч.
Высчитываем необходимое количество батарей, разделив потребляемую энергию на производительность панелей.
Летом: 5760/661,7=8,7 шт.
Зимой: 5760/125,5=45,8 шт.
Получается, что для полного обеспечения, зимой понадобится в пять раз больше модулей, чем летом. Поэтому стоит сразу устанавливать больше батарей или на зимний период предусмотреть гибридную систему электроснабжения.
Как собрать солнечную батарею своими руками
Сборка состоит из нескольких этапов: изготовление корпуса, пайка элементов, сборка системы и её установка. Прежде чем приступить к работе, запаситесь всем необходимым.
Батарея состоит из нескольких слоёв
Материалы и инструменты
- фотоэлементы;
- плоские проводники;
- спиртово-канифольный флюс;
- паяльник;
- алюминиевый профиль;
- алюминиевые уголки;
- метизы;
- силиконовый герметик;
- ножовка по металлу;
- шуруповёрт;
- стекло, оргстекло или плексиглаз;
- диоды;
- измерительные приборы.
Фотоэлементы лучше заказать в комплекте с проводниками, они специально предназначены для этой цели. Другие проводники обладают большей хрупкостью, что может стать проблемой при пайке и сборке. Есть ячейки с уже припаянными проводниками. Стоят они дороже, но существенно экономят время и трудозатраты.
Приобретите пластины с проводниками, это сократит время работы
Рамка корпуса обычно изготавливается из алюминиевого уголка, но возможно использование деревянных реек или брусков квадратного сечения 2х2. Этот вариант менее предпочтителен, так как не обеспечивает достаточную защиту от атмосферного воздействия.
Для прозрачной панели выбирайте материал с минимальным показателем преломления света. Любое препятствие на пути лучей увеличивает потери энергии. Желательно, чтобы материал пропускал как можно меньше инфракрасного излучения.
Важно! Чем больше наргевается панель, тем меньше она вырабатывает энергии.
Расчёт каркаса
Габариты каркаса высчитываются исходя из размеров ячеек. Важно между соседними элементами предусмотреть небольшое расстояние в 3—5 мм и учесть ширина рамки, чтобы она не перекрывала кромки элементов.
Ячейки выпускаются различных типоразмеров, рассмотрим вариант из 36 пластин, размером 81х150 мм. Элементы располагаем в 4 ряда, по 9 штук в одном. Исходя из этих данных, размеры каркаса получаются 835х690 мм.
Изготовление короба
- Из алюминиевого уголка шириной 35 мм и вырезаем две заготовки по 835 мм, две по 690 мм.
- Просверлите по краям отверстия под крепление.
- На больших заготовках просверлите по 4 отверстия на каждой.
- Собираем каркас, скрепив снаружи уголками при помощи шурупов.
Каркас для батареи изготавливается из алюминиевого профиля и скрепляется уголками
- Из стекла, оргстекла или плексиглаза вырезаем прямоугольный лист чуть меньших размеров.
- Готовый каркас изнутри промазываем силиконовым герметиком, не допуская пропусков.
Вставьте в рамку прозрачную пластину
- Вкладываем в каркас стекло, хорошенько прижимаем, фиксируем и даём высохнуть.
Пайка элементов и сборка модулей
Если элементы приобретены без контактов, сначала их нужно припаять к каждой пластине. Для этого нарежьте проводник на одинаковые отрезки.
- Вырежьте из картона прямоугольник нужного размера и намотайте на него проводник, затем разрежьте с обеих сторон.
- На каждый проводник нанесите флюс, приложите полоску к элементу.
- Аккуратно припаяйте проводник по всей длине ячейки.
Припаяйте проводники к каждой пластине
- Ячейки выложите в ряд друг за другом с зазором 3—5 мм и последовательно спаяйте между собой.
При монтаже периодически проверяйте работоспособность модулей
- Готовые ряды по 9 ячеек перенесите в корпус и выровняйте относительно друг друга и контура рамки.
- Спаяйте параллельно, используя более широкие шины и соблюдая полярность.
Выложите ряды элементов на прозрачную подложку и спаяйте между собой
- Выведите контакты «+» и «-».
- На каждый элемент нанесите по 4 капли герметика и уложите сверху второе стекло.
- Дайте клею высохнуть.
- Залейте по периметру герметиком, чтобы внутрь не попадала влага.
- Закрепите панель в корпусе при помощи уголков, прикрутив их в боковым сторонам алюминиевого профиля.
- Установите при помощи герметика блокировочный диод Шоттке, чтобы исключить разрядку АБ через модуль.
- Выходной провод снабдите двухконтактным разъёмом, к нему в дальнейшем подсоедините контроллер.
- Прикрутите к рамке уголки для крепления батареи к опоре.
Видео: пайка и сборка солнечного модуля

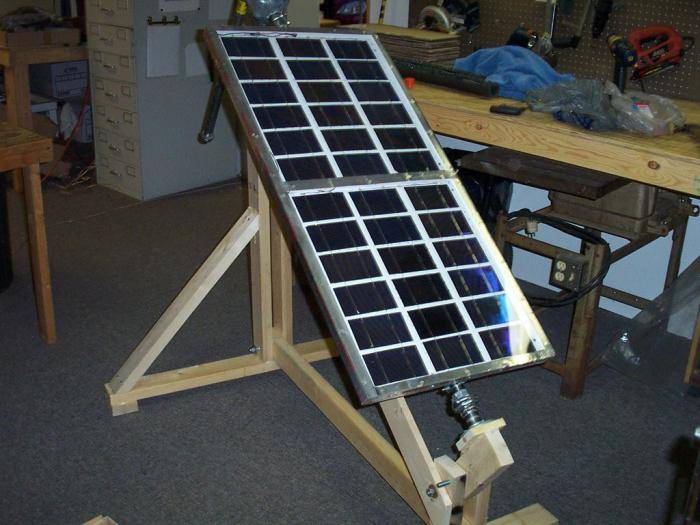

Батарея готова, осталось её установить. Для более эффективной работы можно изготовить трекер.
Изготовления поворотного механизма
Простейший поворотный механизм несложно изготовить самостоятельно. Принцип его работы основан на системе противовесов.
- Из деревянных брусков или алюминиевого профиля соберите опору для батареи в виде стремянки.
- С помощью двух подшипников и металлической штанги или трубы установите на вершине батарею так, чтобы она была закреплена по центру большей стороны.
- Сориентируйте конструкцию с востока на запад и дождитесь, когда солнце будет в зените.
- Поверните панель, чтобы лучи падали на неё вертикально.
- Укрепите на одном конце ёмкость с водой, уравновесьте её на другом конце грузом.
- В ёмкости проделайте отверстие, чтобы вода понемногу вытекала.
По мере вытекания воды, вес сосуда будет уменьшаться и край панели поднимется вверх, поворачивая батарею за солнцем. Величину отверстия придётся определять опытным путём.
Простейший солнечный трекер изготавливается по принципу водяных часов
Всё, что вам понадобится, это утром налить воды в ёмкость. Такую конструкцию не установишь на крыше, а для садового участка или лужайки перед домом она вполне подойдёт. Есть и другие, более сложные конструкции трекера, но они потребуют больших затрат.
Видео: как изготовить самостоятельно электронный солнечный трекер
Установка батарей
- Перед тем, как устанавливать батареи на крышу, проверьте её прочность, при необходимости укрепите кровлю.
- Смонтируйте опоры, на которые будут крепиться батареи, и укрепите их на крыше. Конструкция должна выдерживать сильный ветер.
- Установите модули, чтобы они плотно прилегали к элементам опоры, закрепите саморезами.
На крыше панель устанавливается на опору из алюминиевого профиля или другого материала
- Подключите разъёмы к проводам, ведущим к контроллеру. Все приборы, кроме панелей устанавливаются внутри помещения.
- Установите АКБ, инвертор, автоматы, подсоедините всё к сети.
Укрепить модуль можно и на вертикальной опоре
Теперь можно провести испытание, и пользоваться бесплатным электричеством.
Обслуживание модулей
Особенного обслуживания солнечные панели не требуют, ведь у них нет движущихся частей. Для их нормального функционирования достаточно время от времени очищать поверхность от грязи, пыли и птичьего помёта.
Помойте батареи из садового шланга, при хорошем напоре воды для этого не понадобится даже забираться на крышу. Следите за исправностью дополнительного оборудования.
Как скоро окупятся затраты
Не стоит ждать сиюминутной выгоды от гелиосистемы снабжения электричеством. Средняя её окупаемость приблизительно 10 лет для автономной системы дома.
Чем больше вы потребляете энергии, тем быстрее окупятся ваши затраты. Ведь и для маленького, и для большого потребления требуется приобретение дополнительного оборудования: АКБ, инвертора, контроллера, а они оставляют нималую часть расходов.
Учитывайте также срок службы оборудования, да и самих панелей, чтобы не пришлось их менять прежде, чем они окупятся.
Несмотря на всё издержки и недостатки, за солнечной энергией будущее. Солнце относится к возобновляемым источникам энергии и он прослужит, по крайней мере, ещё 5 тысяч лет. Да и наука не стоит на месте, появляются новые материалы для фотоэлементов, с гораздо большим КПД. А значит, скоро они будут доступнее по цене. Но использовать энергию солнца можно уже сейчас.
Здравствуйте! Меня зовут Ирина, мне 48 лет. Оцените статью: Поделитесь с друзьями!Как сделать солнечную батарею своими руками
Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.
Устройство солнечной батареи
Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:
- Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
- Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
- Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
- Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.
Выбираем фотоэлементы
Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.
- Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
- Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.
- Из кристаллического кремния. Здесь выделяют два типа фотопластин:
- Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
- Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).
В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии. Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.
Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.
Альтернатива фотоэлементам
Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.
Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.
Расчет количества фотоэлементов
Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.
С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.
Что еще потребуется для создания фотобатареи
Перед началом работ проверьте, все ли из списка есть у вас под рукой:
- рейки и фанера для каркаса;
- силиконовый герметик;
- припой;
- антисептик и краска для дерева;
- многожильный медный провод для соединения фотоэлементов;
- уголки алюминиевые;
- антибликовое стекло, поликарбонат или плексиглас;
- диоды Шоттки, рассчитанные на отдачу одной фотопластины.
Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.
Инструкция по созданию солнечной панели
Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.
Создание корпуса
Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт. потребуется рама не менее 160х100 см.
Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.
Пайка фотоэлементов
Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.
Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.
Окончательная сборка
Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.
Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.
Как сделать солнечную батарею своими руками
Сегодня трудно представить себе загородный дом или даже небольшую дачу без электричества. Но даже если ваш дом подключён к централизованной электросети, можно попробовать уменьшить расходы на электроэнергию – и вот однажды вы задумываетесь, как сделать солнечные батареи. Можно приобрести и уже готовый солнечный коллектор, но он обойдётся гораздо дороже самодельного, а изготовить его самостоятельно достаточно просто.
Самодельная батарея
Согласно рассчетам в солнечный день один квадратный метр солнечной панели генерирует приблизительно 120 Вт электроэнергии. Соответственно, десятиметровая панель вырабатывает около киловатта. В доме с постоянным проживанием семьи 3-4 человека ежемесячно расходуется 300-350 кВт электроэнергии. Поэтому если солнечная батарея станет основным источником энергии, общая площадь уловителя солнечных лучей должна быть не менее 20 квадратных метров.
Что такое солнечный коллектор и как он работает
По своей конструкции солнечный коллектор это всего лишь контейнер, в котором закреплено множество небольших очень хрупких пластин – солнечных элементов. Генерируемая ими электроэнергия подзаряжает аккумулятор, который и является источником электропитания.

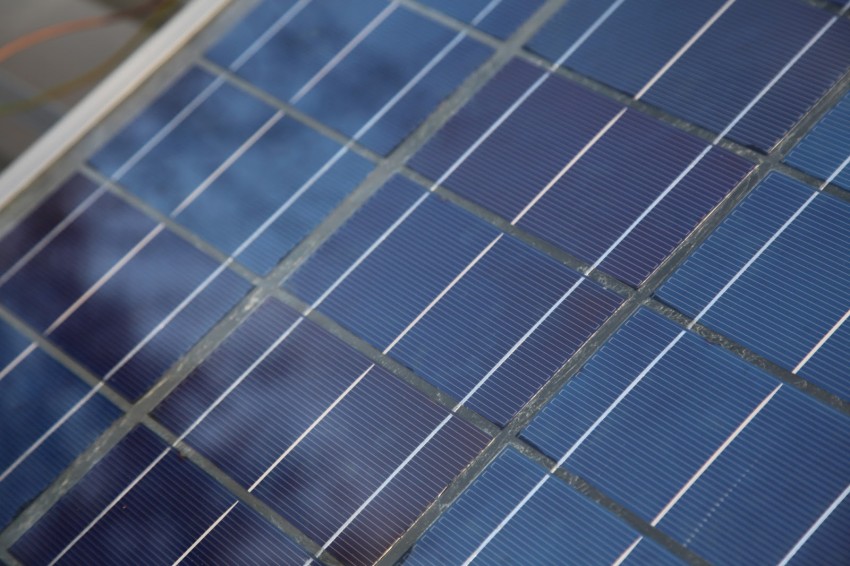

Фотопластинки
Фотопластины бывают различных размеров и форм, но:
- независимо от формы и размера элементы одного и того же типа генерируют одинаковое напряжение;
- элементы большей площади генерируют больший ток;
- мощность коллектора вычисляют по формуле «напряжение, умноженное на генерируемый ток».
Таким образом, батарея из крупных солнечных ячеек при одинаковом напряжении выдаст большую мощность тока, чем собранная из мелких, но будет более тяжёлой и громоздкой. Батарея из мелких ячеек позволяет собрать более легкий коллектор. Но для того, чтобы получить нужную мощность, его площадь должна быть большей.
Не используйте в одной солнечной панели элементы разных размеров. Максимальный ток, который вы от нее получите, ограничивается током наименьшей ячейки. Более крупные сегменты при этом будут работать не в полную силу.
Материалы и инструменты
Чтобы собрать солнечную батарею в домашних условиях, прежде всего нужны фотопластинки. В набор Solar Cells (из 36 и 72 элементов), кроме самих пластин, входит всё, что нужно для сборки – проводники, шины, диоды Шоттки и паяльный карандаш с кислотой. Все эти комплектующие можно приобрести и по отдельности.
Мощность такой батареи – 60 ватт; напряжение – 18 вольт. Энергии заряжающегося от нее аккумулятора хватает на несколько часов работы светильников, телевизора, зарядки для телефона и т. д. Чтобы уменьшить энергопотребление, установите в доме не обычные, а экономные люминесцентные лампы.
В интернет магазинах можно найти так называемые «модули В-типа». Такие панели, отбракованные в промышленном производстве, сохраняют все свои свойства, но гораздо дешевле. Предпочтительнее покупать пластины с уже припаянными проводниками – именно припаивание проводов отнимает больше всего времени.
Общий порядок работ
По сути корпус для солнечного коллектора – это всего лишь ящик c низкими бортами, которые не будут затенять фотопластинки, когда лучи падают под углом. Его можно изготовить на основе каркаса из алюминиевого профиля (дном служит лист поликарбоната, оргстекла и т. д.), а можно и из обычной 10-миллиметровой фанеры и деревянных брусков.
Деревянный каркас солнечного коллектора
- По периметру фанерного листа приклейте и дополнительно привинтите шурупами бруски сечением 2 см. Монтировать пластины удобнее не одним массивом, а группами по 18 штук. Для этого посредине прибивают разделительную рейку. Ящик внутри и снаружи окрашивают водостойкой краской.
- В нижней части корпуса и в разделительной планке 6-миллиметровым сверлом просверлите вентиляционные отверстия. Через одно из отверстий в разделительной рейке будет проходить провод, соединяющий части батареи, его можно сделать с учетом толщины провода.
- «Мозаику» из фрагментов-ячеек собирают на подложке из любого тонкого, жесткого и не проводящего ток материала (например ДСП) и крепят в корпусе. Видео по правильной сборке можно найти на некоторых специализированных сайтах. Перед сборкой подложку тоже окрашивают с двух сторон.
- Общий пучок проводов выводится из батареи через отверстие в днище ближе к ее верху. Чтобы они не выпадали из корпуса, провода лучше завязать в узел и закрепить герметиком. После того как он высохнет, можно крепить верхнюю защитную панель. Если накрыть и заизолировать батарею до высыхания силикона, на внутренней поверхности защитного экрана от его испарений образуется пленка, которая снижает прозрачность экрана.
- Лицевую сторону готового коллектора накрывают оргстеклом или другим прочным прозрачным материалом. Для каждой части рамы нужен отдельный лист. Их крепят шурупами и изолируют по периметру силиконовым герметиком.
Подложка (перфорированный лист ДСП)
Как очистить фотопластинки от воска?
Так как фотоэлементы очень хрупки, некоторые продавцы перед отправкой заливают их воском для предохранения от ударов. Перед тем как начинать работу с такими панелями, их нужно очистить. Делается это с помощью горячей воды и мыльных ванночек.
Положите фотоэлементы в холодную воду и медленно их нагревайте, не доводя до кипения – при кипении они будут биться друг о друга. Высокая температура тоже может повредить контакты. Разделять фотопластинки удобно пластмассовыми (не металлическими) щипцами и лопаткой.
Разделенные пластины переносят во вторую емкость – с мыльной водой, где их осторожно отчищают от остатков воска. После этого их промывают в чистой теплой воде и выкладывают на полотенце для просушки. Особо аккуратно надо обращаться с пластинками, к которым уже припаяны проводники: при разделении проводки могут порваться.
Монтаж фотоэлементов
Начинают монтаж с прорисовки «сетки» на монтажной поверхности и на подложке. Приклейте по уголкам каждой размеченной ячейки на монтажной поверхности маленькие пластмассовые крестики, которые применяют для укладки кафеля. Тогда при монтаже пластинки не будут смещаться.
Выложите элементы тыльной стороной вверх на расстоянии 3-5 миллиметров друг от друга. соединять фотопластинки в каждой группе из 18 штук нужно последовательно. После этого, чтобы получить заданное напряжение, группы также соединяют последовательно. Если соединить пластины и их группы параллельно, сила тока будет выше, а мощность – ниже, чем при последовательном соединении.
Фотоэлементы, смонтированные на подложке
Для пайки используют маломощный паяльник и прутковый припой с канифольной сердцевиной. Точка пайки перед спаиванием смазывают карандашом-флюсом. Фотопластины очень тонки и хрупки, поэтому надавливать на паяльник нельзя.
Одну группу спаивают «цепочками» из 6-ти элементов. Так как их соединяют последовательно, среднюю цепочку нужно осторожно повернуть по отношению к двум прочим на 180 градусов. Если вы решили соединить цепочки между собой специальной шиной (широким плоским проводом), поворачивать средний ряд не нужно.
Схема сборки солнечных элементов (соединение цепочек шиной)
Зачем нужны диоды Шоттки?
Как уже говорилось, в наборы Solar sells, кроме самих фотоэлементов и материалов для пайки, входят так называемые диоды Шоттки (шунтирующие диоды). Что это такое и обязательно ли их ставить? Упрощенно говоря, эти диоды не дают батарее разряжаться ночью и в пасмурную погоду.
Предполагается, что такой диод желательно припаивать к каждой ячейке, но на практике его ставят на всю батарею («минус» диода припаивается к «плюсу» батареи). Наиболее же оптимально устанавливать диод Шоттки на каждую половину батареи, описанной выше. Тогда если одна ее часть окажется в тени, вторая будет продолжать работать. Устанавливать шунтирующие диоды лучше внутри, а не снаружи батарей – они эффективнее работают при более высокой температуре.
Приклеивание панелей
Теперь можно клеить цепочки пластин на подложку. Нанесите каплю силиконового герметика в центр каждой из шести пластинок в цепочки. Переверните цепочку лицом вверх и уложите на разметку. Осторожно прижмите, чтобы герметик «схватился». Цепочка очень гибкая, поэтому чтобы не порвать тонкие проводки, переворачивать ее лучше вдвоем.
Осторожнее с герметиком! Капля герметика в центре пластинки прочно приклеит ее к основе. Но если вы нанесете клеящий состав по всей площади пластины, она со временем сломается. Так происходит потому, что при нагревании и охлаждении основа и пластинки расширяются и сжимаются по-разному.
Еще один способ приклеить получившуюся панель к подложке – использовать для этого двустороннюю мягкую полимерную монтажную ленту типа Rollfix. Она пригодна для применения на открытом воздухе. Нарежьте из ленты небольшие кусочки, которые (точно так же, как и герметик) поместите в центры пластинок.
Защитное стекло
Чем более прозрачным будет защитный материал солнечной батареи – тем лучше. Можно использовать обычное толстое оконное стекло, а можно взять для корпуса солнечной батареи часть стандартного стеклопакета. Но стекло может разбиться во время града, а менять защитную панель на коллекторе достаточно сложно.
Лучшим материалом для защитного экрана считаются плексиглас или оргстекло. Крепить лист можно силиконовым герметиком, а можно использовать всё ту же монтажную ленту Rollfix. Стекольщики используют для приклеивания стекла хитрый способ, который позволяет приклеить его быстро и ровно.
Наклейте монтажную ленту по периметру короба, но снимите только краешек защиты с верхнего клейкого слоя. Теперь наложите лист стекла, оргстекла или плексигласа немного приподнимите его и вытяните «за хвостик» всю защитную пленку. Лист ляжет на место. Теперь остается заизолировать стыки герметиком, и батарея готова.
Солнечная батарея своими руками: как сделать самодельную панель
Желание сделать систему энергообеспечения частного дома более эффективной, экономичной и чистой с экологической точки зрения заставляет искать новые источники энергии. Одним из способов модернизации является установка солнечных батарей, способных преобразовывать энергию солнца в электрический ток. Существует прекрасная альтернатива дорогостоящему оборудованию — солнечная батарея, сделанная своими руками, которая позволит ежемесячно экономить средства из семейного бюджета. О том, как такую вещь соорудить, мы сегодня и будем говорить. Обозначим все подводные камни и расскажем как их обойти.
Общую информацию о конструктивных особенностях солнечных батарей смотрите на видео:
Разработка проекта солнечной энергосистемы
Проектирование необходимо для более удачного размещения панелей на крыше дома. Чем больше солнечных лучей попадет на поверхность батарей и чем выше их интенсивность, тем больше энергии они произведут. Для установки понадобится южная сторона кровли. В идеале лучи должны падать под углом 90 градусов, поэтому следует определить, в каком именно положении работа модулей принесет больше пользы.
Дело в том, что самодельная солнечная батарея, в отличие от заводской, не имеет специальных датчиков движения и концентраторов. Для изменения угла наклона существует возможность изготовить механизм на ручном управлении. Он позволит устанавливать модули почти вертикально в зимний период, когда солнце стоит низко над горизонтом, и опускать их летом, когда солнцестояние достигает своего пика. Вертикальное зимнее расположение имеет и защитную функцию: оно препятствует скапливанию на панелях снега и наледи, чем продлевает срок эксплуатации модулей.
Энергоэффективность модульной конструкции можно увеличить, если создать простейший механизм управления, который позволит менять угол наклона батареи в зависимости от времени года и даже времени суток
Возможно, перед монтажом батарей потребуется усиление кровельной конструкции, так как комплект из нескольких панелей имеет довольно большую массу. Необходимо вычислить нагрузку на крышу с учетом тяжести не только солнечных батарей, но и снежного пласта. Вес системы во многом зависит от материалов, которые применяются при ее изготовлении.
Количество панелей и их размер рассчитывают исходя из требующей мощности. Например, 1м² модуля производит приблизительно 120 Вт, этого не хватит даже для полноценного освещения жилых помещений. Примерно 1 кВт энергии при 10м² панелей позволит функционировать осветительным приборам, телевизору и компьютеру. Соответственно, солнечная конструкция площадью 20м² обеспечит нужды семьи из 3 человек. Приблизительно на такие размеры следует рассчитывать, если частный дом предназначен для постоянного проживания.
Изготовление солнечной батареи не обязательно заканчивается первоначальной сборкой, в дальнейшем можно наращивать элементы, тем самым увеличивая КПД оборудования
Варианты модулей для самостоятельной сборки
Основное назначение солнечной панели – генерировать энергию солнечных лучей и преобразовывать ее в электрическую. Полученный электроток представляет собой поток свободных электронов, высвобожденных световыми волнами. Для самостоятельной сборки оптимальным вариантом являются моно- и поликристаллические преобразователи, так как аналоги еще одного вида – аморфные – в течение первых двух лет снижают свою мощность на 20-40%.
Стандартные монокристаллические элементы имеют размеры 3 х 6 дюймов и довольно хрупкую структуру, поэтому работать с ними нужно крайне бережно и аккуратно
Разные виды кремниевых пластин имеют свои плюсы и минусы. Например, поликристаллические модули отличаются довольно низким КПД – до 9%, тогда как КПД монокристаллических пластин достигает 13%. Первые сохраняют показатели мощности даже в облачную погоду, но служат в среднем 10 лет, мощность вторых резко падает в пасмурные дни, зато они прекрасно функционируют на протяжении 25 лет.
Самодельное устройство должно быть функциональным и надежным, поэтому часть деталей лучше приобрести в готовом виде. Перед тем, как сделать солнечную батарею по индивидуальному проекту, загляните на сайт eBay, где можно обнаружить огромный выбор модулей с незначительным браком. Легкая поломка не влияет на качество работы, зато заметно уменьшает стоимость панелей. Предположим, монокристаллический модуль Solar Cells, расположенный на стеклотекстолитовой плате, стоит чуть больше 15 долларов, а поликристаллический комплект из 72 штук – около 90 долларов.
Лучший готовый вариант солнечного элемента — панель с проводниками, которые требуют лишь последовательного соединения. Модули без проводников стоят дешевле, но увеличивают время сборки батареи в несколько раз
Инструкция по изготовлению солнечной батареи
Вариантов самостоятельной сборки солнечных батарей множество. Технология зависит от количества солнечных элементов, приобретенных заранее, и дополнительных материалов, необходимых для изготовления корпуса. Важно запомнить: чем больше общая площадь панелей, тем мощнее оборудование, но вместе с тем вырастает и вес конструкции. В одной батарее рекомендуют применять одинаковые модули, так как эквивалентность тока приравнивается к показателям меньшего из элементов.
Сборка модульного каркаса
Дизайн модулей, как и их размеры, могут быть произвольными, поэтому вместо цифр ориентироваться следует на фото и выбрать любой индивидуальный вариант, подходящий для конкретных расчетов.
Наиболее дешевые солнечные элементы — панели без проводников. Чтобы сделать их готовыми к сборке батареи, необходимо первоначально припаять проводники, а это долгий и кропотливый процесс
Для изготовления корпуса, внутри которого будут закреплены солнечные элементы, необходимо подготовить следующий материал и инструмент:
- листы фанеры выбранного размера;
- невысокие рейки для бортиков;
- клей универсальный или для древесины;
- уголки и саморезы для крепежа;
- дрель;
- плиты ДВП;
- куски оргстекла;
- краска.
Берем кусок фанеры, который будет играть роль основания, и по периметру приклеиваем невысокие бортики. Рейки по краям листа не должны загораживать солнечные элементы, поэтому следим, чтобы высота их не превышала ¾ дюйма. Для надежности каждую приклеенную рейку дополнительно привинчиваем саморезами, а углы можно скрепить металлическими уголками.
Деревянный каркас — наиболее доступный вариант для размещения солнечных элементов. Его можно заменить рамой из алюминиевого уголка или покупным набором рама + стекло
Для вентиляции высверливаем отверстия в нижней части корпуса и по бортикам. Отверстий в крышке быть не должно, так как это грозит попаданием влаги. Крепление элементов будет производится на листы ДВП, которые можно заменить любым похожим материалом, главное условие – он не должен проводить электроток.
Маленькие отверстия для вентиляции необходимо просверлить по всей площади подложки, включая бортики и серединную рейку. Оно позволят регулировать уровень влаги и давления внутри каркаса
Крышку вырезаем из оргстекла, подгоняя под размеры корпуса. Обычное стекло слишком хрупкое для размещения на крыше. Для защиты деревянных частей используем специальную пропитку или краску, которой следует обработать каркас и подложку со всех сторон. Неплохо, если оттенок краски каркаса будет сочетаться с цветом кровельного покрытия.
Покраска выполняет не столько эстетическую функцию, сколько защитную. Каждую деталь следует покрыть минимум 2-3 слоями краски, чтобы в дальнейшем древесину не покоробило от влажного воздуха или перегрева
Монтаж солнечных элементов
Все солнечные модули раскладываем ровными рядами на подложке обратной стороной вверх, чтобы произвести пайку проводников. Для работы потребуется паяльник и припой. Места пайки предварительно необходимо обработать специальным карандашом. Для начала можно потренироваться на двух элементах, соединив их последовательно. Так же последовательно, цепочкой, соединяем все элементы на подложке, в результате должна получиться «змейка».
Каждый элемент устанавливаем строго по разметке и следим за тем, чтобы проводники соседних элементов пересекались в местах пайки
Соединив все элементы, аккуратно поворачиваем их лицевой стороной вверх. Если модулей много, придется пригласить помощников, так как одному спаянные элементы, не повредив, повернуть достаточно сложно. Но перед этим намазываем модули клеем, чтобы прочно закрепить их на панели. В качестве клея лучше использовать силиконовый герметик, причем наносить его следует строго по центру элемента, в одной точке, а не по краям. Это необходимо для предохранения пластин от поломок, если вдруг произойдет небольшая деформация основания. Лист фанеры может прогнуться или разбухнуть из-за изменения влажности, и стабильно приклеенные элементы просто треснут и выйдут из строя.
Закрепив модули на подложке, можно произвести пробный запуск панели и проверить функциональность. Затем основу помещаем в готовый уже каркас и фиксируем по краям шурупами. Чтобы исключить разряд аккумулятора через солнечную батарею, на панель устанавливаем блокировочный диод, закрепляя его герметиком.
Для соединения цепочек можно использовать медный провод или оплетку кабеля, которые фиксируют каждый элемент с обеих сторон, а затем закрепляются герметиком
Пробное тестирование помогает сделать предварительные расчеты. В данном случае они оказались верными — на солнце без нагрузки батарея производит 18,88 В
Сверху установленные элементы накрываем защитным экраном из оргстекла. Перед тем, как зафиксировать его, вновь проверяем работоспособность конструкции. Кстати, тестировать модули можно и в течении всего процесса установки и пайки, группами по нескольку штук. Следим за тем, чтобы герметик просох окончательно, так как его испарения могут покрыть оргстекло непрозрачной пленкой. Выходной провод оснащаем двухконтактным разъемом, чтобы в дальнейшем можно было использовать контроллер.
Одна панель собрана и полностью готова к работе. Все оборудование, включая купленные в интернете элементы, обошлось в 105 долларов
Фотоэлектрические системы частного дома
Электрические домашние системы энергообеспечения с использованием солнечных элементов можно разделить на 3 вида:
- автономная;
- гибридная;
- безаккумуляторная.
Если дом подключен к центральной энергосети, то оптимальным вариантом будет смешанная система: днем питание производится от солнечных батарей, а ночью – от аккумуляторов. Центральная сеть в данном случае является резервом. Когда нет возможности подключиться к центральному энергоснабжению, его заменяют топливными генераторами – бензиновыми или дизельными.
Контроллер необходим для предотвращения короткого замыкания в момент максимальной нагрузки, аккумулятор – для накопления энергии, инвертор – для распределения и подачи ее к потребителю
При выборе наиболее удачного варианта следует учитывать время суток, в которое происходит максимальное потребление энергии. В частных домах пиковый период выпадает на вечер, когда солнце уже зашло, поэтому логичным будет использовать либо подключение к общей сети, либо дополнительное применение генераторов, так как солнечное энергоснабжение происходит в дневное время.
В фотоэлектрических системах энергоснабжения используют сети и с постоянным, и с переменным током, причем второй вариант подходит для размещения приборов на расстоянии более 15 м
Для дачников, режим работы которых часто совпадает со световым днем, подходит солнечная энергосберегающая система, которая начинает функционировать вместе с восходом солнца, а заканчивает вечером.
Оцените статью: Поделитесь с друзьями!
Солнечная батарея своими руками из подручных материалов Строительный портал
Солнечная батарея своими руками из подручных материалов
Самоделки из двигателя от стиральной машины:
1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка
Солнечная батарея своими руками (пошагово, фото)
Все началось с прогулки по сайту eBay –увидел солнечные панели и заболел.
Споры с друзьями об окупаемости были смешны…. Покупая автомобиль никто, не думает об окупаемости. Авто как любовница, готовь сумму на удовольствие заранее. А тут совсем наоборот, затратил деньги так они еще и пытаются окупиться… Кроме того, подключил к солнечным панелям инкубатор так они еще как оправдывают свое предназначение, предохраняя ваше будущее хозяйство от гибели. В общем, имея инкубатор, ты зависишь от многих факторов, тут либо пан, либо профан. Когда будет время, напишу о самодельном инкубаторе. Ну ладно чего рассуждать, каждый в праве выбирать….
После долгих ожиданий, заветная коробочка с тонкими хрупкими пластинками, наконец, греет руки и сердце.
Первым делом конечно Интернет … ну, не боги горшки обжигают. Опыт чужой всегда полезен. И тут наступило разочарование….. Как оказалось, своими руками панели сделали человек пять, остальные просто перекопировали на свои сайты, причем некоторые, дабы быть оригинальней скопированы с разных разработок. Ну да бог с ними пусть это остается на совести хозяев страничек.
Решил почитать форумы, долгие рассуждения теоретиков «как доить корову» привели в полное уныние. Рассуждения о том, как ломаются пластины от нагрева, трудности герметизации и т д. Почитал и плюнул на все это дело. Мы пойдем своим путем, методом проб и ошибок, опираясь на опыт «коллег», чего изобретать велосипед?
1) Панель должна быть изготовлена из подручных материалов, дабы не тянуть кошелек, ибо неизвестен результат .
2) Процесс изготовления должен быть нетрудоемким.
Начинаем изготовление солнечной панели:
Первым делом были приобретены 2 стекла 86х66 см. для будущих двух панелей.
Стекло простое, приобретал у производителей пластиковых окон. А может и не простое…
Долгий поиск алюминиевых уголков, по опыту уже проверенному «коллегами» закончился ничем.
Потому процесс изготовления начинался вяло, с чувством долгостроя.
Процесс пайки панелей описывать не стану, так как в сети много информации про это и даже видео есть. Просто оставлю свои заметки и замечания.
Не так страшен черт, как его малюют.
Не смотря на трудности, которые описывают на форумах, пластины элементов паяются легко, как лицевая сторона, так и тыльная. Так же, вполне пригоден наш советский припой ПОС- 40, во всяком случае, никаких трудностей я не испытал. Ну и конечно, наша родная канифоль, куда без нее… За время пайки не сломал ни одного элемента, думаю надо быть полным идиотом, чтобы сломать их на ровном стекле.
Проводники, которые идут в комплекте к панелям, очень удобны, во-первых, они плоские, во-вторых, они луженные, что значительно сокращает время пайки. Хотя вполне можно использовать обычный провод, провел эксперимент на запасных пластинах, трудностей в пайке не испытал. ( на фото остатки плоского провода)
На пайку 36 пластин у меня ушло около 2 часов. Хотя на форуме читал, что люди паяют по 2 дня.
Паяльник желательно использовать на 40 Вт. Так как пластины легко отводят тепло, а это затрудняет пайку. Первые попытки паять 25 Ватным паяльником были нудными и печальными.
Так же при пайке желательно оптимально подбирать количество флюса (канифоли). Ибо большой избыток ее не дает прилипнуть олову к пластине. А потому приходилось практически залуживать пластинку, в общем, ничего страшного, все поправимо. (приглядитесь на фото видно.)
Расход олова довольно большой.
Ну вот, на фото пропаянные элементы, во втором ряду косяк, не пропаян один вывод, но ничего главное заметил и исправил.
Окантовка стекла сделана двухсторонним скотчем далее на этот скотч будет приклеена полиэтиленовая пленка.
Скотчи, которые использовал.
После припайки, начало герметизации (скотч вам в помощь).
Ну вот, проклеенные пластины скотчем и исправленным косяком.
Далее с окантовки панели снимаем защитный слой двухстороннего скотча и приклеиваем на нее полиэтиленовую пленку с запасом на края. (сфоткать забыл) Ах да, в скотче проделываем прорези для отходящих проводов. Ну не глупые, поймете, что и когда… По краю стекла, а так же выводы проводов, углы, промазываем силиконовым герметикам.
И загибаем пленку на внешнюю сторону.
Предварительно было изготовлена рамка из пластика. Когда в доме устанавливал пластиковые окна, на окно шурупами крепят пластиковый профиль для подоконника. Посчитал, что эта часть слишком тонкая. А потому удалил и сделал подоконник по своему. Потому, от 12 окон остались пластиковые профили. Так сказать материал в избытке.
Рамку клеил обычным, старым, советским утюгом. Жаль, процесс не снимал, но думаю, ничего тут сверх непонятного нет. Отрезал под 45 градусов 2 стороны, нагрел на подошве утюга и приклеил предварительно установив на ровный угол. На фото рамка под вторую панель.
Устанавливаем стекло с элементами и защитной пленкой в рамку
Лишнюю пленку обрезаем, а края проклеиваем силиконовым герметикам.
Получаем вот такую панель.
Да, забыл написать, что кроме пленки к рамке приклеил направляющие, которые не дают упасть элементам, если скотч отклеиться. Пространство между элементами и направляющими залито монтажной пеной. Что позволило прижать плотнее элементы к стеклу.
Ну, начнем испытания.
Так как панель одну я изготовил заранее, результат одной мне известен Напряжение 21Вольт. Ток короткого замыкания 3,4 Ампера. Сила тока заряда аккумуляторной батареи 40А. ч 2,1 Ампера.
К сожалению не фоткал. Надо сказать, что сила тока круто зависит от освещенности.
Теперь соединенные параллельно 2 батареи.
Погода на момент изготовления была облачная, было около 4 часов дня.
Вначале меня это расстроило, а потом даже обрадовало. Ведь это самые усредненные условия для батареи, а значит результат правдоподобнее, чем при ярком солнце. Солнышко просвечивало через облака не так ярко. Надо сказать, что и светило солнышко немного сбоку.
При таком освещении ток короткого замыкания составил 7.12 Ампер. Что считаю превосходным результатом.
Напряжение без нагрузки 20,6 Вольт. Ну, это стабильно около 21 вольта.
Ток заряда АКБ 2,78Ампера. Что при таком освещении гарантирует заряд АКБ.
Замеры показали, при хорошем солнечном деньке результат будет лучше.
К тому времени погода ухудшалась, тучи закрыли, солнышко полностью и мне стало интересно, а что покажет при таком раскладе. Это же практически вечерние сумерки…
Небо выглядело так, специально снял линию горизонта. Да впрочем, на самом стекле батареи видно небо как в зеркало.
Напряжение при таком раскладе 20,2 вольта. Как уже говорилось 21в. это практически константа.
Ток короткого замыкания 2,48А. В общем, то, для такого освещения замечательно! Практически равен одной батареи при хорошем солнышке.
Ток заряда АКБ 1,85 Ампера. Ну что сказать… Даже в сумерки АКБ будет заряжаться.
Вывод построена солнечная батарея, не уступающая по характеристикам промышленным образцам. Ну а долговечность…. будем смотреть, время покажет.
Ах да, заряд батареи ведется через диоды Шоттки на 40 А. ну, что нашлось.
Так же хочу сказать про контроллеры. Все это красиво выглядит, но не стоит затраченных на контроллер денег.
Если вы дружите с паяльником, схемы очень просты. Делайте и получайте удовольствие от изготовления.
Ну вот, налетел ветер и оставшиеся запасные 5 элементов сорвались в неуправляемый полет….. результат осколки. Ну что поделать, безалаберность должна быть наказана. А с другой стороны…. Куда их?
Решили сделать из осколочков еще одну панельку, вольт на 5. На изготовление ушло 2 часа. Остатки материалов как раз пришлись в пору. Вот что получилось.
Замеры сделаны вечером.
Надо сказать, что при хорошем освещении сила тока короткого замыкания более 1 ампера.
Кусочки спаяны параллельно и последовательно. Цель, обеспечить примерно одинаковую площадь. Ведь сила тока равна самому маленькому элементу. А потому при изготовлении подбирайте элементы по площади освещения.
Настало время рассказать о практическом применении изготовленых мною солнечных батарей.
Весной установил две изготовленые панели на крыше, высота 8 метров под углом 35 градусов, оринтированые на юговосток. Такое орентирование было выбрано не случайно, потому как было замечено, что в данной широте, летом солнышко всходит в 4 утра и к 6-7 часам вполне сносно заряжает аккумуляторы током в 5-6 ампер, тоже касается и вечера. Каждая панель должна обязательно иметь свой диод. Дабы исключить выгорание элементов при отличающийся мощности панелей. И как следствие неоправданое снижение мощности панелей.
Спуск с высоты был выполнен многожильным проводом сечением 6мм2 каждая жила. Таким образом удалось достигнуть минимальных потерь в проводах.
В качестве накопителей энергии использованы старые еле-живые аккумуляторы 150А.ч,75А.ч,55А.ч, 60А.ч. Все аккумуляторы соеденены паралельно и учитывая потерю емкости, сумарно составляют ококло 100А.ч.
Контроллер заряда аккумулятора отсутствует. Хотя думаю установка контроллера необходима.Над схемой контроллера сечас работаю. Так как в течении дня аккумуляторы начинают кипеть. Потому приходится ежедневно сбрасывать излишки энергии, путем включения ненужной нагрузки. В моем случаее включаю освещение бани. 100 Вт. Так же в течении дня работает LCD телевизор примерно 105Вт, вентилятор 40Вт., а к вечеру добавляется энергосберегающая лампочка 20Вт.
Любителям проводить расчеты скажу: ТЕОРИЯ И ПРАКТИКА не одно и тоже. Так как такой «сендвичь» вполне прекрасно работает свыше 12 часов. при этом иногда заряжаем от него телефоны.Полного разряда аккумуляторов еще не достиг ни разу. Что соответственно перечеркивает расчеты.
В качестве преобразователя использован чуть- чуть переделаный для свободного пуска от аккумуляторов компьютерный бесперебойник (инвертор) 600В.А, что примерно соответствует нагрузке в 300Вт.
Так же хочу отметить, что батареи заряжаются и при яркой луне. При этом ток составляет 0,5-1 Ампер, думаю для ночи это совсем неплохо.
Конечно хотелось бы увеличить нагрузку, но для этого требуется мощьный инвертор. Планирую изготовить инвернтор сам по ниже приведенной схеме. Так как покупать инвертор за бешаные деньги НЕРАЗУМНО!
Как сделать солнечную батарею своими руками: инструктаж по самостоятельной сборке
Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?
Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.
В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.
Коротко об устройстве и работе
Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.
Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.
При этом световые кванты “отпускают” свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.
В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора – пассивного химического элемента.
В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.
На поверхности пластины имеются металлические “дорожки”, на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.
Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте далее.
Материалы для создания солнечной пластины
Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:
- силикатные пластины-фотоэлементы;
- листы ДСП, алюминиевые уголки и рейки;
- жёсткий поролон толщиной 1,5-2,5 см;
- прозрачный элемент, выполняющий роль основания для кремниевых пластин;
- шурупы, саморезы;
- силиконовой герметик для наружных работ;
- электрические провода, диоды, клеммы.
Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.
Теперь рассмотрим самые важные материалы более подробно.
Кремниевые пластины или фотоэлементы
Фотоэлементы для батарей бывают трёх видов:
- поликристаллические;
- монокристаллические;
- аморфные.
Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.
Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.
Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.
Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.
Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.
Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.
Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.
Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.
Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.
Каркас и прозрачный элемент
Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.
Второй вариант более предпочтителен по целому ряду причин:
- Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
- При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
- Не впитывает влагу из окружающей среды, не гниёт.
При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.
От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.
Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.
От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.
Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.
Проект системы и выбор места
Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.
Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.
Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.
Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.
Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.
Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.
Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества солнечных батарей.
Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.
Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.
Монтаж солнечной батареи по шагам
Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.
При монтаже необходимо соблюдать технику безопасности, особенно осуществляя установку готовой панели на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.
Шаг #1 – пайка контактов кремниевых пластин
Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка – очень непростая и кропотливая работа, занимающая много времени.
Пайка осуществляется следующим образом:
- Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
- Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
- Проводник аккуратно выкладывается на пластину. На один элемент – два проводника.
- На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
- Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.
В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.
Шаг #2 – изготовление каркаса для солнечной батареи
Каркас – это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка – 70-90 мм.
На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.
После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.
Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.
На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).
Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.
Каркас для гелиобатареи готов и можно приступать к самой ответственной части – монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.
Шаг #3 – монтаж кремниевых пластин-фотоэлементов
Монтаж и пайка кремниевых пластин – самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.
Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.
- Производим пайку фотоэлементов по следующей электросхеме: “+” дорожки расположены на лицевой стороне пластины, “-” – на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
- Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
- Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
- Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
- Контакты крайних фотоэлементов выводим на шину, соответственно “+” и “-“. Для шины рекомендуется использовать более широкий проводник из серебра.
- Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
- В дне каркаса сверлим отверстия для вывода проводов наружу.
Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.
«Сами с усами» или самодельные солнечные батареи
Дата публикации: 24 апреля 2014
Ни для кого не секрет, что солнечная энергетика набирает обороты с каждым днем. Одна проблема: из-за высокой стоимости модулей позволить себе пользоваться дарами солнца может не каждый, вот и выкручиваются умельцы как могут. Кто-то заказывает фотоэлементы через интернет-магазины и уже из них паяет солнечные панели, некоторые изготавливают батареи из светодиодов и транзисторов, а кому-то в голову приходят более интересные идеи, не требующие больших финансовых вложений.
Ведь мало, кто задумывается, что для того, чтобы солнце работало для Вас и Вашего дома, не нужно устанавливать дорогостоящую солнечную систему, нужно только внимательно посмотреть вокруг себя. Порой, самые обычные вещи, которые уже давно можно сдать в утиль, могут принести немалую помощь и сэкономить Вам кучу денег. Минимум финансовых затрат, немного усилий, и Ваши приборы начинают потреблять бесплатную энергию.
Тепло от алюминиевых банок
Вряд ли найдется хотя бы один человек, который никогда не пил из алюминиевых банок. И чаще всего мы их просто выкидываем, а ведь они могут стать отличным исходным материалом при изготовлении солнечной батареи для дома. Да, да, не удивляйтесь, это не выдумка, а вполне проверенный факт. Единственное уточнение, из алюминиевых банок вы сможете смастерить не батарею, а коллектор, то есть на выходе Вы получите не электрическую энергию, а тепловую, например, для обогрева дома, что тоже очень даже неплохо.Делается подобная солнечная батарея очень просто. Все, что Вам понадобится это некоторое количество банок, рама и материал для остекления коллектора. Из деревянных брусков или картона собирается рама, которая заполняется банками. Для увеличения количества поглощенного тепла раму и банки рекомендуется покрасить в черный цвет. Сверху полученная конструкция накрывается стеклом, гофрированным поликарбонатом или пластиком. У каждого из этих материалов есть и плюсы, и минусы. Стекло является самым дорогим и хрупким, главный недостаток поликарбоната – небольшая ширина листа, всего 60 см, а пластик прослужит Вам не больше 3-х лет. Но при этом все они справляются с повышенными температурами и хорошо пропускают солнечный свет.
Каким бы странным Вам не казался этот метод изготовления батареи (коллектора) из алюминиевых банок, практика показывает, что он вполне действенный. При размещении на южной стороне дома такая самодельная батарея хорошо нагревается и может служить эффективным обогревательным прибором. А с ее сборкой справится и школьник.
Подробности изготовления солнечной панели из банок на видео:
Транзисторы – генераторы электричества
Самодельная солнечная батарея, которая на выходе будет генерировать не тепловую энергию (как в предыдущем разделе), а электрическую может быть собрана из обычных транзисторов. Конечно, для энергообеспечения всего дома такая самодельная батарея не подойдет, но запитать небольшие приборы или подзарядить мобильный телефон Вы точно сможете. Чем больше транзисторов Вы используете, тем более мощная солнечная батарея у Вас получится, это нужно учитывать.Первое с чего нужно начать, это аккуратно спилить верхнюю часть элемента, чтобы солнечный свет беспрепятственно попадал на p-n переходы. Если Вы используете транзисторы типа П, необходимо высыпать порошок из его внутренней части. После этих приготовлений переходим непосредственно к процессу сборки. Последовательное соединение элементов используется для повышения напряжения, а параллельное – силы тока. В качестве подложки рекомендуется использовать текстолит или органическое стекло. Чтобы не повредить кристалл транзистора, паять выводы, подходящие к нему, лучше не стоит. Один транзистор обеспечивает силу тока от 0,1 до 3 мА, а блок, состоящий из 4-х транзисторов, – от 10 до 15 мА.
Светодиоды – свет во все дома
Самодельная солнечная панель из светодиодов – явление не новое, вот только изготовить ее можно лишь в качестве эксперимента, ведь, как показывает практика, вырабатываемое ею напряжение слишком мало, чтобы от него был толк. Более подробно о батареях из светодиодов мы уже писали в одной из предыдущих статей «Мастерим солнечную батарею из диодов», поэтому сильно углубляться в эту тему не будем. Заметим только, что для подобной панели подойдут светодиоды любого размера и цвета, но в зависимости от цвета светодиодов будет зависеть их светопропускная способность.Значение пикового напряжения 1 светодиода равняется в среднем 2,5 В. Для увеличения выходных параметров элементы соединяются последовательно/параллельно, но для того, чтобы получить хорошие показатели количество светодиодов должно быть неограниченно большое. Одно уточнение: подобная батарея очень чувствительна к углу наклона относительно солнца, даже небольшое отклонение от прямого попадания лучей может снизить напряжение на выходе.
Фольга для батареи – в чем плюс?
Как мы выяснили из предыдущих разделов статьи, самодельная солнечная батарея может делаться из различных материалов, причем некоторые из них улучшают эффективность ее работы. Так, например, использование фольги для подложки позволяет увеличить отражающую способность. Один из вариантов – изготовление солнечного коллектора из самого простого шланга для полива, деревянной рамы и фольги. Подводим к шлангу 2 трубки, и солнечный водонагреватель для дачного дома готов.Также фольгу можно использовать и при установке панелей, размещая их на поверхность фольги, Вы уменьшаете риск перегрева батареи, что способствует улучшению их эксплуатации и увеличению срока работоспособности. Напоследок один совет: не бойтесь экспериментировать, ведь когда-то те вещи, без которых сегодня мы не представляем своей жизни, людям казались фантастикой. Лишь эксперименты двигают науку вперед. И кто знает, может, Вы придумаете новый способ изготовления солнечной батареи своими руками.
Статью подготовила Абдуллина Регина
Диоды для солнечной панели: подробности на видео:
Как собрать солнечную батарею своими руками из подручных средств
К альтернативным источникам питания приковано внимание большого числа людей. Солнечная батарея своими руками из подручных средств устанавливают на крышах домов и балконах, поскольку реалии современности не позволяют их купить у поставщиков.
Непосвященному человеку задача создания таких солнечных конструкций из подручных средств кажется непосильной. В действительности, нужны желание и небольшие финансовые вложения.
Из чего состоит солнечная батарея?
Состоит батарея из фотоэлементов, называемых «солнечными». Отсюда и название конструкции. Благодаря им происходит преобразование энергии Солнца в электрическую.
Почему люди стали задумываться об альтернативной энергии?
Потому, что желают иметь запасной источник электроснабжения.
Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».
В самом бюджетном варианте потребуются:
- алюминиевый уголок;
- стекло;
- фотоэлементы и проводники;
- диоды и материал для каркаса;
- герметик;
- мультиметр;
- паяльник;
- олово;
- флюс;
- шины для пайки;
- герметик
- шурупы;
- краску и оплетку для изоляции кабеля.
Что учитывать при выборе фотоэлементов?
Для изготовления таких солнечных батарей существует два типа фотоэлементов — из поликристаллического кремния и монокристаллического. Однако, собирая их в домашних условиях своими руками, нужно знать, что коэффициент полезного действия первой конструкции выше, чем второй — 17,5% против 15%.
Прежде требуется определиться с необходимой мощностью, для чего следует подсчитать нагрузку, необходимую для питания при боров от солнечных батарей созданных своими руками.
Это позволит понять, сколько потребуется купить солнечных элементов и какая площадь потребуется, чтобы батареи установить. Важен и угол наклона панели, находиться которая должна на самой солнечной стороне жилища. Важно, чтобы угол наклона мог изменяться, чтобы использовались панели из подручных средств более эффективно.
Соединены фотоэлементы с помощью припаянных к ним проводников как последовательно, так и параллельно, что увеличивает напряжение и силу тока, а также позволяет получить энергию даже при повреждении одного их элементов.
Главное, выбрать для панели своими руками детали наименьшей стоимости (при одинаковых параметра). Ведь товар аналогичной мощности на различных сайтах весомо отличатеся по цене.
В солнечных батареях кроме проводников имеются полупроводники, защищающие их от перегрева – диоды. Ведь в темное время суток конструкция активно поглощает энергию, накопившуюся благодаря аккумулятору, в роли которого выступает свинцовая обычная батарея.
Где купить фотоэлементы?
Предложений много на рынке и в интернет-магазинах. Солнечные элементы предлагаются различных размеров, КПД и мощности. Например, по приемлемым ценам комплект из 72 элементов размером 156х72 мм, заказать можно на сайте www.aliexpress.com . Номиналы, заявленные производителем, вполне достаточны для солнечных батарей, собираемых в домашних условиях. Но, к указанной на сайте цене, не забывайте добавлять стоимость доставки.
Порядок изготовления батареи, использующей солнечную энергию
Начинают сборку конструкции с каркаса. Он – необходимая составляющая любой солнечной батареи, изготовлен может быть из фанеры, оргстекла, ДСП, поскольку эти материалы не пропускают практи чески инфракрасные лучи, нагревающие конструкцию и приводящие к ее выходу из строя.
Дорогостоящую конструкцию, как говорилось, приобрести могут не все. А вот изготовить ее своими руками из подручных средств может каждый.
Изготовление каркаса
Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.
Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.
Размеры ящика определяются индивидуально, в зависимости от размеров собираемой батареи.
В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.
Рекомендуем:
Древесину от влаги поможет защитить окрашивание влагостойкой краской. Чтобы исключить отрицательное действие внешней среды, лицевая поверхность ящика накрывается оргстеклом. В крайнем случае, используется стекло обычное. Но оно не защищает от попадания камнеми, града и т.д.
Чтобы будущая батарея была прочной, между уголком и стеклом должен находиться достаточный слой силикона, для чего с каждой стороны каркас необходимо сделать на 5 мм больше. Толщина стекла для солнечной батареи выбирается толщиной 4 миллиметра. Для рамы нужно запастись уголком 20х20мм.
Стекло в качестве материала каркаса выбирают, чтобы меньше нагревались солнечные элементы, поскольку оно пропускает мало ИК- лучей. Но можно выбрать и оргстекло. Уголкам алюминиевым чаще других материалов отдают предпочтение, но можно применять ДСВ, фанеру и пр.
Все о сборке солнечных элементов
Когда закончено с каркасом, начинают собирать фотоэлементы. Новичкам целесообразно начать с создания небольшой батареи, оставив часть панелей на замену в случае повреждения во время пайки. Из этих деталей составляют 4 ряда (по 12 элементов в каждом).
Максимальная суммарная мощность должна получиться порядка 85 Ватт:
- если для батареи используется много элементов, в самом начале их нужно отсортировать по количеству вырабатываемых вольтов. В противном случае, элемент с наименьшим числом вольтов, будет являться сопротивлением;
- на каркас элементы укладывают обратной стороной, т.е. вниз лицевой поверхностью. Далее готовят паяльник, флюс, спирт, ватные палочки;
- после этого переходят к пайке. Процесс пайки проводится аккуратно, поскольку при сильном усилии элементы можно повредить. соединительные проводники одного элемента размещают таким образом, чтобы они на обратной стороне другого элемента пересекали места пайки;
- на следующем этапе переходят к напайке на солнечные элементы двухмиллиметровой шины — процесс несложный, но достаточно рутинный. Размер шины определяется исходя из ширины двух элементов и расстояния между ними (0,5-1 см). Все остальные шины вымеряются по длине первой.
- Теперь, смочив в спирте ватную палочку, обезжиривают места, где будет припаиваться шина. Затем по этим местам проводят карандашом, чего не требуется для шины, которая уже является луженой. Затем паяльном аккуратно припаивают шину. Добавлять припой не нужно – его на шине достаточно для качественной пайки.
- Главное, чтобы не было никаких выступов, которые при укладке на стекло могут приводить к повреждениям элементов. Места пайки вновь протирают ватной палочкой, смоченной спиртом, чтобы убрать остатки припоя. Таким образом паяют все элементы;
- когда припаяны все шины, паяем обратную сторону панелей: обезжиривают место будущей пайки, наносят флюс, паяют, удаляют остатки припоя. Чтобы соединение было последовательным, первая шина (на первом элементе первой ленты) должна выходить из-под него, на второй – находиться сверху, на третьем – вновь выходить снизу и т.д.;
- когда припаяны все элементы (собраны в ленты), переходят к обезжириванию стекла, на которое затем укладывают их, не забывая оставлять между рядами расстояние от 0,5 до 1 см;
- когда все фотоэлементы спаяны, наступает очередь их приклейке к каркасу, для чего на обратную сторону каждого из элементов наносят по капле герметика силиконового, который обеспечит надежное приклеивание. Прикрепив элементы на стекло, проверяют ток, а также перегревающиеся панели. Если таковые имеются их лучше заменить;
- после окончания работы, в обязательном порядке их требуется обмотать обмоткой для кабеля, изготовленной из меди, которая соединит их между собой. Клеить ее можно тем же герметиком;
- осталось немного до окончания работ – герметизировать элементы, для чего их покрывают силиконом. Достаточно двух баллончиком по 300 миллилитров. Трудность у многих возникает с равномерным его распределением, поскольку силикон достаточно густой. После нанесения его пройти должно не менее 8 часов;
- солнечную панель перед герметизацией рекомендуют протестировать, чтобы убедиться, что пайка произведена качественно. Если финансовые возможности позволяют, вместо дешевого герметика использовать можно компаунды. Вначале фиксируя по краям систему, затем – в середине. Заливают пространство между «лентами» фотоэлементов. Добавив в герметик акриловый лак, смесью покрывают тыльную сторону.
- Подойдет и пленка 751, предназначенная для приклейки аппликаций к машинам- реклам). Нужно пленку положить ровно, т.к. в дальнейшем изменить ничего не получится. В случае, если она легла не ровно, отрывать пленку не следует, т.к. сломаются фотоэлементы. Очень аккуратно, постепенно снимая слой с пленки, ее расправляют от середины к краям, слегка прижимая;
- к каркасу пластины крепятся шурупами, находящимися на рейках.
Такая конструкция в солнечную погоду сможет выдавать в час 70-85 ватт.
На этом можно считать законченной сборку в домашних условиях солнечной батареи. С появлением ее в доме, вы получаете экологически чистую энергию, чем снижаете потребление энергии от традиционных источников, оказывающих отрицательное действие на окружающую среду и наносящих вред здоровью.
Видео: Как сделать солнечную батарею в домашних условиях
Как эксплуатировать солнечные батареи?
Важно понимать, что у батареи, выдающей максимальную мощность 80 Вт днем, она уменьшится с наступлением темного времени суток. В течение же светового дня такой мощности достаточно для подключения телевизора, ноутбука, для зарядки часов на солнечных батареях водонепроницаемых.
Это очень удобно, поскольку не придется менять батарейки, можно неограниченно пользоваться подсветкой и т.д. Небольшие солнечные панели, встроенные в разные формы дизайна, позволяют часам заряжаться в течение 10 минут даже в пасмурную погоду. Их механизм, «ловящий» свет, преобразует энергию для зарядки аккумулятора, т.е. позволяет им даже в полной темноте работать круглый год. В таких условиях они погружаются в сон, дисплей отключается, а при попадании на них света, они показывают правильное время.
Но, к солнечной батарее потребуется инвертор, который постоянное напряжение 12 В, будет преобразовывать в переменной – 220В.
Если же днем, находясь на работе, вы электричеством не пользуетесь, но желает накопить энергию на вечер, необходимо иметь АКБ и контроллер заряда к нему.
Электричество, станет поступать от солнечной батареи на контроллер, что приведет к зарядке аккумулятора от солнечной батареи. С помощью инвестора электричество с аккумулятора преобразуется в 220В, а резерв будет тем больше, чем больше емкость аккумулятора. Им и можно воспользоваться в темное время.
Солнечная батарея собственного изготовления
Стоимость солнечной батареи, изготовленной своими руками, в 3 раза ниже, чем при ее покупке, но за аккумулятор, контроллер заряда аккумулятора от солнечной батареи и качественный инвертор сумму придется выложить немалую.
Как видим, не столь сложно сделать солнечную батарею своими руками.
Видео: Солнечная батарея своими руками сборка
Создаем солнечную батарею своими руками в 5 этапов
Электричество – незаменимая часть нашей жизни. Но вместе с тем это дорогое удовольствие, которое наносит вред окружающей среде. Чтобы получать бесперебойное освещение, тепло и работу всех электрических приборов, весь мир использует солнечные батареи. Собрать конструкцию достаточно легко, можно самостоятельно справиться с поставленной задачей.
Принцип работы солнечного модуля своими руками
Многие начинают устанавливать на своих домах солнечные батареи, которые позволяют абсолютно бесплатно получать электроэнергию. Достаточно просто сделать солнечный модуль самостоятельно, потратив небольшую сумму на материалы. Но для начала необходимо разобраться, как работает панель из подручных материалов.
Схема солнечной батареи:
Коллектор представляет собой конструктор из небольших по размеры деталей. Работа устройства заключается в преображении солнечной энергии в поток электронов положительного и отрицательного заряда. Высокого напряжения ток типовые детали вырабатывать не в силе.
Нормой считается формирование одного элемента – 0,5 Вт. Солнечный коллектор должен крафтится ток напряжением в 18 Вт. Этой энергии хватит для зарядки аккумулятора мощностью 12 Вт. Для больших зарядов потребуется большая площадь модуля.
Аккумуляторы для солнечных батарей для дома или дачи обеспечивают нужно количество электрической энергии. Заряда одного модуля не хватит. Но многое зависит от приборов, которые работают от мощности солнечной панели.
Количество аккумуляторов со временем потребуется увеличить. Вместе с этим необходимо приобретать и коллекторы. Для одной системы можно взять больше 10 аккумуляторов.
Аккумуляторы и инверторы потребуется купить в специализированном магазине или на рынке. Но саму солнечную батарею можно соорудить из подручных материалов.
Принцип работы инвертора заключается в переработке добытого тока в электрическую энергию. При покупке устройства необходимо учитывать характеристику элемента. Мощность прибора должна составлять не менее 4кВт.
Сделать безопасный и практичный ветрогенератор можно самостоятельно. Что для этого необходимо узнавайте в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/elektrichestvo/vetrogenerator-svoimi-rukami
Монтаж солнечных батарей своими руками: расчетные работы
Раму для солнечных батарей можно сделать самостоятельно из подручных материалов, что поможет сэкономить. Но можно и приобрести готовый вариант. Для самостоятельно изготовления лучше всего использовать дюралюминий. Но можно специально подготовить и другой материал, который покрывается особенной защитой.
Для начала необходимо рассчитать размеры рамы. Необходимо взять необходимый заряд аккумулятора. Берем данное число за основу и разделяем на 0,5 Вт. Получается нужно количество элементов.
Для зарядного тока в 3,6 А потребуется соединить параллельно 3 цепочки. Для этого количество необходимых деталей умножается на 3 цепочки. Если умножить данный показатель на цену, то можно узнать стоимость панели.
Детали на солнечной панели необходимо соединять параллельно-последовательно. Стоит соблюдать равное количество элементов в каждой цепочке.
На деле полученный расчет будет меньше, так как солнце неравномерно светит на протяжении всего дня. Для полноценного заряда потребуется соединить вместе несколько панелей. Так получится 6 рядов элментов.
Необходимые инструменты для работы:
- Сварочный аппарат;
- Канифоль;
- Монтажный провод;
- Герметик на основе силикона;
- Двусторонний скотч.
Количество инструментов может меняться. Чтобы разместить все элементы на раме, потребуется модуль размером 90х50 см. Если в готовых рамах другие размеры, то можно провести иные расчеты.
Подбор и пайка солнечных элементов
Геопанель должна работать при температуре 70-90 градусов. Но контролировать данный показатель бывает непросто. Именно поэтому в раме потребуется проделать отверстия для вентиляции. Их диаметр приблизительно 10 мм. Элементы для батареи придется спаять самому.
Для приобретения набора элементов для пластин потребуется потратить определенную сумму. Но в итоге все равно выйдет дешевле, чем те варианты, что выпускает Мариуполь и другие заводы. Это кремниевые пластины, способные перерабатывать солнечную энергию в электричество. Для их производства используется поликристаллический кремний.
Пайка деталей включает такие этапы:
- Проводники необходимо нарезать согласно заготовкам;
- Элементы устанавливаются на нужных местах;
- На контакты наносят припой и кислоту;
- Дальше происходит фиксация проводников;
- Затем начинают паять.
Перед работой стоит учесть, что перевертывать сваренную конструкцию бывает непросто. Именно с этой целью сначала спаиваются элементы, а затем ряды. На крайних элементах делают шину на минус и плюс. Выводящая проводка оснащается изоляцией. Наружная сторона рамы оборудована клеммой.
Если возникают трудности при пайке, то можно обработать контакты нулевой наждачной бумагой.
Дальше необходимо прикрепить панели к основанию. Здесь пригодится силиконовый герметик. Силикон соединяет все элементы и провода с основанием.
После соединения элементов следует проверить их работоспособность. Для этого используют тестер. Оптимальные показатели прибора – 17-19 Вт. Данное мероприятие проводят несколько дней и только после этого переходят к герметизации.
На раму наносят герметик и монтируют оргстекло. Нужно выделить время, чтобы силикон высох. К раме оргстекло прикрепляется с помощью саморезов. Все швы также необходимо заполнить герметиком.
Сборка солнечной панели своими руками
После спайки собираем все элементы воедино. Для начала необходимо разобраться с инверторами. Они перерабатывают ток и меняют его напряжение.
Виды инверторов:
- Системные – дополнительный источник энергии. При создании энергии в комплексе с центральным источником электроэнергии, аккумуляторы совсем не потребуются.
- Гибридные – подходит в качестве основного источника, но от центральной подачи отказываться все равно не стоит. Такие инверторы способны не только перерабатывать энергию, но и накапливать ее.
- Автономные – используются без центрального энергоснабжения. Монтируется с необходимым количеством аккумуляторов.
Количество аккумулятор для дома придется рассчитать, исходя из требуемой мощности. Также играет роль количество панелей и высота их установки. Чем выше смонтировать солнечную батарею, тем лучше.
Для домашних нужд семьи необходимо 4 кВт.
К аккумулятору солнечная батарея подключается при помощи диода. Такое мероприятие не позволит батареи разрядиться за ночь. Для исключения перезарядки и закипания приборов приобретается контроллер заряда.
Солнечные батареи особенно пригодятся там, где часто отключают электроэнергию. Насколько они эффективны узнаете, прочитав нашу статью: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/elektrichestvo/solnechnye-batarei
Способ, как сделать солнечную батарею в домашних условиях
Чтобы сделать солнечную панель своими руками в домашних условиях, необходимо запастись нужными материалами. Потребуется медный лист, пластиковая бутылка без горлышка, кухонная соль, теплая вода и 2 зажима. Из инструментов пригодится тестер, электроплита и наждачная бумага.
Последовательная сборка солнечной батареи:
- Отрезаем кусок металла подходящего размера для размещения на спирали электрической плиты.
- На плите медь нагреется и почернеет. Спустя полчаса можно снять материал.
- Медь должна остыть. Материал начнет сжиматься и окись отслоится.
- После остывания меди, материал моет в теплой воде.
- Дальше начинается изготовление солнечной панели. Отрезаем еще одну медную пластину. Сжимаем 2 части и помещаем в бутылку. Медные части не должны контактировать между собой.
- Фиксируем материал с помощью зажимов.
- Подсоединяем провода к плюсам и минусам.
- В бутыль помещаем соленую воду. При этом жидкость не должна доставать к меди несколько сантиметров.
Такая простая конструкция способна работать даже без солнечной энергии. Но это достаточно простая панель. Подходит она для зарядки мобильника, не более. Проверить работоспособность модуля можно с помощью тестера.
Солнечные батареи своими руками из подручных средств
Многие выполняют отличные солнечные модули из подручных средств. Для работы можно использовать жестяные банки. При этом материал таких бутылок – обязательно алюминий.
Как сделать солнечную батарею из пивных банок:
- Сначала необходимо подготовить материал. Для этого банки промываются. Дно следует пробить, чтобы отобрать тепло.
- Поверхности материала следует обезжирить.
- Банки склеиваются между собой.
Для каркаса солнечного модуля потребуется основание, деревянная рама и оргстекло. Подложка основы выполняется из фольги. Это усилит светоотражающую функцию основы.
Для солнечного модуля не рекомендуется использовать материал из-под пива, так как он был подвержен высокой коррозии и плохо сохраняет тепло.
Использование солнечной энергии в качестве источника электроэнергии несет экологическую безопасность. Использование подручных средств позволяет сэкономить на обустройстве солнечного модуля. От такого в выигрыше остаются все.
Сборка солнечных батарей своими руками (видео)
Изготовить солнечную батарею сможет каждый желающий. Для этого не требуется особых навыков и материалом. Самодельные приборы выполняют из подручных средств. Но, если делать серьезную панель, то придется приобрести аккумуляторы и инверторы.
Как построить солнечную панель с нуля
- Шаг 5: Подготовка передней и задней стороны солнечной панели
- Нижняя часть солнечного элемента — положительная сторона, а верх — отрицательная сторона.
- Поместите два солнечных элемента на чистую поверхность положительными сторонами вверх.
- Используйте паяльник, чтобы соединить два солнечных элемента вместе с помощью соединительной проволоки.
- Как и батареи для пайки, положительная сторона первого солнечного элемента соединена с отрицательной стороной следующего солнечного элемента.
- Положите белый акриловый лист на чистую поверхность.
- Положите стрингеры на поверхность положительной стороной вверх.
- Нанесите небольшое количество кремния на положительную сторону каждого солнечного элемента в каждой цепочке.
- Поместите все струны поочередно (положительное на отрицательное, затем на положительное и так далее) на акриловой основе. Этот альтернативный способ соединения цепочек называется проводкой серии . Помогает увеличить общее значение напряжения солнечной панели.
- Просверлите отверстие размером с патрубок в верхней части панели, а также в распределительной коробке. Ниппель патрубка пройдет через это отверстие с задней стороны панели в распределительную коробку.
- С помощью силикона линия прикрепляет распределительную коробку на задней стороне панели солнечных батарей.Слегка надавите на распределительную коробку и дождитесь высыхания силикона.
- Присоедините двойную клеммную колодку внутри распределительной коробки с помощью силикона.
- Вставьте патрубок в распределительную коробку через просверленное ранее отверстие.
- Пропустите две проволоки низкого калибра через патрубок.
- Припаяйте черный провод низкого калибра к точке контакта провода отрицательной шины, а провод красного калибра — к точке контакта провода положительной шины солнечной панели.
- Повторите вышеуказанный шаг для другой стороны солнечной панели.
- Соедините красный провод с одним из разъемов (всего 4 разъема) на клеммной колодке, а черный провод с другим разъемом на клеммной колодке. Чтобы соединить эти провода с клеммной колодкой, просто ослабьте винт, пропустите через него провод и снова затяните.
- Аналогичным образом, два других провода будут подключены к нижним точкам подключения клеммной колодки.
- Другой конец этих проводов войдет в инвертор, который будет преобразовывать постоянный ток в переменный ток.
- Солнечные элементы
- Провод шины Solar
- Провод для подключения солнечных батарей
- Flux Pen
- Паяльник
- Силиконовый герметик
- Калибровочный провод
- Дерево, стекло или алюминий
- Сверло и винты
- Акриловые листы
- Мультиметр
- Кусачки для проволоки
- Рассчитайте нагрузку
- Рассчитайте необходимую емкость аккумулятора
- Соединить батареи вместе
- Размер инвертора
- Подготовьте основу для вашей панели. Многие производители солнечных батарей своими руками используют деревянную доску в качестве основы для своих солнечных батарей. Вам нужно будет просверлить отверстия в плате, чтобы через них проходили провода для каждой ячейки.
- Подключите солнечные элементы вместе. Это требует некоторого опыта в электромонтажных работах. Используйте паяльник, чтобы прикрепить провод к солнечным элементам, а затем соедините каждый из элементов вместе.
- Прикрепите ячейки к подложке. Если возможно, прикрепите каждый фотоэлемент к основанию индивидуально. Это упрощает замену отдельной ячейки в случае ее повреждения или неправильной работы.
- Инструкции по созданию солнечной панели, которые практически идентичны инструкциям, которые можно бесплатно получить на таких сайтах, как Instructables.com
- Информация о налоговых льготах и скидках за установку солнечных панелей в США. (Однако эти скидки и скидки не применимы к оборудованию домашнего изготовления.Веб-сайты не сообщают вам об этом).
- Список компаний и частных лиц, которые будут продавать вам индивидуальные солнечные батареи.
- Солнечная панель — это прецизионное оборудование, предназначенное для выживания на улице в течение десятилетий в ненастную погоду и огромные колебания температуры, включая сильную жару.
- Профессионально изготовленные солнечные панели используют узкоспециализированные компоненты в условиях чистой комнаты и соответствуют очень высоким стандартам. Например, стекло — это специальный закаленный продукт, который выдерживает высокие температуры и оптимизирует проникновение света с нулевым преломлением.
- Солнечные элементы, которые вы можете купить у продавцов на eBay, являются заводскими секундами, а завод отклоняет их. Многие из них имеют дефекты, сколы и повреждения. Они чрезвычайно хрупкие, почти такие же тонкие, как бумага, хрупкие, как стекло, и их очень легко разбить.
- Если вы не являетесь экспертом в технике пайки, вы, скорее всего, создадите холодное паяное соединение между одним или несколькими солнечными элементами. Холодные паяные соединения могут вызвать высокотемпературную дугу, которая может вызвать возгорание.
- Не используйте оргстекло для покрытия самодельной солнечной панели. Небольшие дефекты оргстекла могут привести к преломлению света и сильному нагреву элементов внутри панели. Оргстекло также может деформироваться при высоких температурах, со временем увеличивая преломление света.
- В большинстве инструкций рекомендуется строить каркас и основу из дерева. Это опасно из-за сильного нагрева солнечной панели. В жаркий и солнечный день температура поверхности панели может превышать 90 ° C (175 ° F). Если внутри панели происходит дополнительное локализованное нагревание, эти точечные температуры могут достигать 800 ° C (1472 ° F).
- Есть несколько задокументированных случаев, когда самодельные солнечные панели загорелись и нанесли ущерб домам людей.Эти возгорания обычно вызваны некачественной пайкой или использованием неподходящих материалов.
- Многие веб-сайты, рекламирующие самодельные солнечные панели, утверждают, что с их помощью можно обеспечить электричеством свой дом. В Соединенных Штатах подключение самодельных панелей к вашей домашней электросети будет нарушением Национального электротехнического кодекса, и поэтому вам не будет предоставлено разрешение на их установку.
- Многие из этих веб-сайтов делают вывод, что вы также можете продавать свою электроэнергию обратно коммунальным компаниям.На самом деле установка неутвержденного оборудования для выработки электроэнергии в энергосистему во многих странах, включая Соединенные Штаты и Соединенное Королевство, является незаконным.
- Налоговые льготы и скидки, которые доступны для установки солнечных панелей в вашем доме, недоступны для домашних солнечных панелей.
- Относитесь к своему проекту как к учебному упражнению, а не как к серьезной попытке произвести электричество.
- Никогда не строите солнечную панель с деревянным каркасом.
- Относитесь к своей домашней солнечной панели как к источнику возгорания.
- Не устанавливайте законченную самодельную солнечную панель в качестве постоянного приспособления.
- Используйте свою самодельную солнечную панель только под присмотром, регулярно проверяя, не нагревается ли солнечная панель или рама. Помните, что передняя часть солнечной панели может сильно нагреваться, особенно в жаркие солнечные дни.Не касайтесь солнечной панели пальцами.
- Визуально проверяйте самодельную солнечную панель каждый раз, когда вы ее подключаете, чтобы убедиться в отсутствии проникновения влаги. Если вы заметили проникновение влаги, немедленно прекратите использование солнечной панели.
- Используйте самый дешевый контроллер заряда солнечной энергии, который вы можете найти для своего проекта. Гарантия на контроллер будет аннулирована при использовании самодельной панели, но, по крайней мере, если вы повредите дешевый контроллер, вы не повредите дорогой.
- Никогда не заряжайте батареи с помощью самодельной солнечной панели без солнечного контроллера заряда.
- Никогда не включайте инвертор непосредственно от самодельной солнечной панели.
- Создайте свою систему с учетом ваших потребностей в энергии
- Купите оборудование для вашей солнечной системы: солнечные батареи, инверторы, стойки
- Установите физическое крепление для солнечных панелей на крыше или в саду
- Подключение солнечных батарей
- Установить и подключить солнечный инвертор и аккумулятор
- Подключитесь к основной электрической плате
- Уведомить местное коммунальное предприятие и запросить PTO (разрешение на включение и подключение к сети — если применимо)
- Система «сделай сам» возможна по гораздо более низкой цене, чем профессиональная установка солнечных панелей
- Если вы выберете путь «сделай сам», вам нужно будет многому научиться и подать документы, вероятно,
- Если вы удобный человек или воображаете себя кем-то, кто хочет им быть, и у вас есть время и энергия, пройдите по маршруту DIY солнечных панелей
- Если вы ищете хорошее решение для жилого дома, мы рекомендуем вам связаться с местной компанией по производству солнечных панелей, чтобы получить расценки.Вы будете получать льготные тарифы и налоговые льготы, которые окупятся за вашу систему примерно через 10-15 лет
После тестирования солнечных элементов следующим шагом будет создание передней и задней стороны панели. Лицевая сторона панели будет сделана из прозрачного листа акрила, а задняя — из белого акрилового листа. Солнечные элементы будут размещены между этими двумя листами. Акриловые листы предпочтительнее, потому что этот материал устойчив к атмосферным воздействиям, коррозии и долговечен.
Размеры этих двух листов должны быть равны размерам солнечной панели. При расчете размеров следует учитывать, что солнечные элементы не соприкасаются друг с другом и между каждым солнечным элементом остается около 0,25 дюйма дополнительного пространства. Кроме того, оставьте около 1-2 дюймов дополнительного пространства на внешнем крае солнечной панели, чтобы освободить место для рамы и других проводов. После завершения расчетов размеров вырежьте два акриловых листа.
На этом этапе спланируйте физическое расположение солнечных элементов на раме и начните соединять солнечные элементы друг с другом.Солнечные элементы должны быть подключены последовательно, чтобы получить максимальное значение напряжения. Например, если у нас 36 солнечных элементов (63 Вт), макет может включать в себя 4 ряда (столбцов солнечных элементов), каждая из которых содержит 9 солнечных элементов, соединенных последовательно. Давайте углубимся в детали того, как два солнечных элемента соединяются последовательно.
Повторите вышеуказанные шаги для соединения остальных солнечных элементов вместе. Присоедините столько ячеек, сколько необходимо, чтобы достичь минимального напряжения 12 или 24 вольт. Это напряжение требуется для запуска инвертора 12/24 В. Инвертор преобразует эти 12/24 В постоянного тока в 110/220 В переменного тока.
После соединения солнечных элементов проверьте цепи, чтобы убедиться, что они работают правильно и обеспечивают правильное напряжение и ток.Поместите гирлянды солнечных элементов на солнечный свет и с помощью мультиметра проверьте значение напряжения и тока, исходящие от каждого солнечного элемента в каждой цепочке.
Теперь струны солнечных элементов прикреплены к акриловым листам (основе), подготовленным на шаге 5. Ниже приведены шаги, необходимые для прикрепления струн к основе.
После закрепления цепочек солнечных элементов с подложкой, следующим шагом будет соединение цепочек вместе.Для этого используется шинный провод (толстый провод). Используйте паяльник, флюс и припой, чтобы соединить струны вместе.
На этом этапе мы установим распределительную коробку на задней части солнечной панели.
Последний шаг включает сборку всех компонентов. Поместите прозрачный кусок акрилового листа, который был подготовлен ранее, на верхнюю часть солнечной панели. Теперь поместите всю панель в рамку, подготовленную на шаге 1. Солнечная панель готова, и вы можете проверить ее мощность позже, чтобы убедиться, что она работает правильно.
Какие материалы вам понадобятся для изготовления солнечной панели?
Список материалов, необходимых для изготовления солнечных панелей в домашних условиях, приведен ниже:
Как построить аккумуляторную батарею для солнечной энергии
Вы можете построить свой собственный аккумуляторный блок, который дополнит вашу солнечную панель.Ниже приведены некоторые основные шаги, которым вы можете следовать, чтобы спроектировать и создать свой собственный аккумуляторный блок.
Нагрузка — это в основном количество электроэнергии, которое вы обычно потребляете ежедневно. В этом легко убедиться, просмотрев счета за электроэнергию за последние 12 месяцев. Разделите эту сумму на 365, чтобы получить стоимость ежедневного использования.
После расчета нагрузки следующим шагом будет определение необходимой резервной мощности.Обычно людям требуется резервное питание на 2-4 дня.
Есть два способа соединения нескольких батарей вместе. У обоих способов есть свои плюсы.
In Series
Батареи подключаются последовательно путем соединения положительной клеммы одной батареи с отрицательной клеммой другой. Такое расположение приводит к увеличению значения напряжения.
Параллельно
Батареи подключаются параллельно путем соединения положительной клеммы одной батареи с положительной клеммой следующей (при этом каждая отрицательная клемма подключается к следующей отрицательной клемме).Такое расположение увеличивает общую емкость аккумуляторной батареи за счет увеличения ампер-часов.
Инвертор — важная часть солнечной панели. Он преобразует выход постоянного тока солнечной панели, а также энергию, хранящуюся в батареях, в пригодный для использования переменный ток. У инвертора нет емкости для хранения данных, и он должен быть достаточно большим, чтобы выдерживать максимальную нагрузку, возложенную на него в конкретном случае.
Солнечные панели DIY FAQ Могу ли я установить свои собственные солнечные панели? Согласно отчету Energy Sage Solar Marketplace, стоимость проектирования и установки солнечной панели составляет около 10% от общей стоимости.Если установить панель самостоятельно, то потенциально можно сэкономить много денег. Разнорабочий с профессиональными навыками сможет спроектировать и установить солнечную панель, но для этого всегда рекомендуется нанять сертифицированного профессионала.
Солнечная система работает около 25–030 лет, поэтому очень важно учитывать первоначальные затраты и относительную выгоду. Если вы купите материал и установите панель самостоятельно, это обойдется вам дешевле, но качество будет поставлено под угрозу. Материал, доступный в Интернете, отличается по качеству от профессиональных солнечных панелей, на которые предоставляется гарантия 20-25 лет.
Законно ли жить вне сети? «Жизнь вне сети» означает отключение от традиционной электросети и выработку собственной энергии из различных источников, таких как солнечная энергия, энергия ветра и т. Д. Многие люди хотят экологически чистого образа жизни и устойчивой окружающей среды. Отключение от сети сокращает использование ископаемого топлива, углеродный след и ведет к чистой и устойчивой окружающей среде. К сожалению, полное отключение от коммунальной системы является незаконным. .
В некоторых странах разрешена « привязанная к сети» система солнечной энергии. В системе, привязанной к сети, энергия, вырабатываемая вашей солнечной панелью, используется для работы ваших приборов дома. Если этой мощности недостаточно, вы можете использовать вместе с ней традиционную сетку. Это приведет к сокращению ваших счетов за электроэнергию.
В случае избыточной мощности, производимой солнечной панелью, она возвращается в сеть в обмен на энергетические кредиты. Эти кредиты энергии можно использовать в дождливую погоду и ночью.Некоторые коммунальные предприятия также платят вам за эту избыточную мощность.
Как работает строительство солнечных панелей: DIY Solar
Время чтения: 3 минутыКогда вы устанавливаете солнечные панели, ваш дом производит чистую электроэнергию с нулевым уровнем выбросов. Если вы любите делать все своими руками, вы можете построить свою собственную солнечную энергетическую систему. В некоторых случаях вы даже можете построить свои собственные солнечные панели, хотя количество, которое вы можете эффективно сделать самостоятельно, зависит от того, сколько вы хотите энергии.
Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году.
Узнайте, как сделать свои собственные солнечные панели.
Создание собственной солнечной панели — процесс трудоемкий и требует определенных навыков работы с электрикой.Однако это также может быть очень полезным — научиться создавать собственные фотоэлектрические панели — отличный способ понять, как генерируется солнечная электроэнергия.
Прежде чем вы сможете создавать свои собственные солнечные панели, вам сначала нужно понять, как солнечные элементы вырабатывают электричество. Подавляющее большинство используемых сегодня солнечных панелей изготовлено из кристаллических кремниевых пластин, которые обычно имеют площадь шесть квадратных дюймов. Когда солнце освещает эти пластины, электроны в них начинают двигаться. Этот поток электронов представляет собой электрический ток.
Одна полноразмерная солнечная панель, подобная той, что используется в солнечных энергетических системах на крыше, будет иметь 60 кремниевых пластин. Вы также можете сделать панели меньшего размера, если у вас низкие потребности в электроэнергии. После того, как вы купили отдельные солнечные элементы (их можно приобрести в Интернете), основной процесс создания собственной солнечной панели выглядит следующим образом:
На данный момент у вас есть функциональная солнечная панель, которая может производить электричество, когда светит солнце.Однако солнечная панель сама по себе бесполезна. Если вы пытаетесь генерировать электричество для питания устройств в своем доме, вам необходимо соединить свою панель с инвертором, который будет преобразовывать энергию постоянного тока (DC) от солнца в мощность переменного тока (AC), используемую в большинстве современных электронных устройств.
Для автономной автономной системы вам также необходимо включить аккумулятор и контроллер заряда в вашу солнечную установку DIY. Аккумуляторная батарея служит для хранения избыточной энергии, а контроллер заряда регулирует количество электричества, протекающего через аккумулятор.
Если вы хотите построить систему солнечных батарей, которая будет питать ваш дом, процесс значительно усложняется. Стандартная солнечная фотоэлектрическая система, подключенная к сети, которая может питать ваш дом, будет иметь около 20 солнечных панелей, каждая из которых должна быть соединена вместе и установлена на вашей крыше (или в незатененном месте на земле на вашем участке). Что наиболее важно, квалифицированный электрик должен подтвердить, что ваша система построена правильно, прежде чем ваша коммунальная сеть позволит вам подключить ваши панели к электросети.
Создайте свою собственную систему солнечных батарей или работайте с установщиком
Независимо от того, для чего вы хотите установить солнечную батарею, вы сами создаете свою собственную систему солнечных панелей с комплектом солнечных батарей или работаете с опытным установщиком солнечных батарей.
Для небольших автономных установок вы можете сделать это своими руками.
Солнечные панели портативны и удобны для различных автономных применений. Вам даже не придется строить собственные солнечные панели, если вы этого не хотите — в продаже есть недорогие комплекты солнечных панелей, которые включают в себя все компоненты, необходимые для самостоятельной солнечной установки.Создание собственной системы солнечных панелей — хороший вариант, если вы хотите построить небольшую автономную систему для питания каюты, дома на колесах, лодки или крошечного дома.
Для всей домашней системы солнечных панелей используйте установщика солнечной энергии
Когда дело доходит до установки полномасштабной солнечной энергосистемы на вашем участке, работа с установщиком солнечных батарей со значительным опытом может сэкономить ваше время и деньги. долгий пробег. Некоторые из ведущих компаний по производству солнечной энергии устанавливают солнечные энергетические системы на протяжении десятилетий — опыт, который невозможно воспроизвести ни в одном онлайн-исследовании или в руководствах по ремонту.Ваш установщик солнечной энергии также может помочь вам найти финансовые стимулы, доступные в вашем районе, и заполнить разрешения и заявки, необходимые для запуска и эксплуатации вашей солнечной энергетической системы.
Чтобы понять, сколько вы можете сэкономить, установив систему солнечных панелей для своего дома, просмотрите мгновенную оценку солнечной энергии с помощью Solar Calculator от EnergySage. Если вы спорите между созданием собственной солнечной энергосистемы и работой с установщиком, получите несколько предложений от местных солнечных компаний, чтобы узнать, сколько это будет стоить.Вы можете легко сравнить варианты, предлагаемые квалифицированными установщиками в вашем регионе, бесплатно, присоединившись к EnergySage Solar Marketplace.
Этот пост был первоначально опубликован в «Новостях Матери-Земли».
low cvr content
Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году
Создайте свои собственные солнечные панели? Действовать осторожно
Автор Майкл БоксвеллНекоторые люди спрашивали меня о создании своих собственных солнечных панелей из отдельных солнечных элементов и спрашивали мое мнение на ряде веб-сайтов, на которых утверждается, что вы можете построить достаточно солнечных панелей для питания своего дома примерно за 200 долларов. Я очень уважаю людей, обладающих способностями и способностями создавать собственное оборудование. Эти люди часто получают большое личное удовлетворение от возможности сказать: «Я построил это сам». Во многом этих людей нужно поощрять. Однако, если вы хотите построить свои собственные солнечные панели, я бы посоветовал проявить осторожность. С некоторых веб-сайтов было сделано много заявлений, в которых говорится, что можно построить свои собственные солнечные панели и управлять всем домом от солнечных панелей с затратами в 200 долларов или меньше, продавать излишки электроэнергии обратно в энергосистему и даже получать доход. от солнечной. Большинство заявлений, сделанных этими веб-сайтами, либо ложны, либо вводят в заблуждение. Когда вы подписываетесь на эти услуги, вы обычно получаете следующее: Многие из веб-сайтов утверждают или, по крайней мере, предполагают, что вы можете управлять своим домом на солнечной панели, построенной примерно за 200 долларов. На самом деле, на ваши 200 долларов вы купите достаточно солнечных элементов, чтобы построить солнечную панель мощностью 60–120 Вт, что, безусловно, недостаточно для того, чтобы вы могли использовать в своем доме солнечную энергию. Если оставить в стороне очевидный момент, что вы можете купить профессионально построенную солнечную панель мощностью 60-100 Вт с пятилетней гарантией и ожидаемым сроком службы 25 лет за 80-140 долларов, если вы будете делать покупки вокруг, есть различные причины, по которым это не очень хорошая идея. чтобы построить свои собственные солнечные панели, используя эту информацию: Многие люди, которые делают свои собственные солнечные панели, обнаружили, что они выходят из строя через несколько месяцев из-за проникновения влаги или выходят из строя всего через несколько дней или недель из-за образования дуги при высокой температуре и отказа панели. Если вы хотите построить небольшую солнечную панель для развлечения, как способ узнать больше о технологии, вы можете бесплатно получить инструкции о том, как это сделать, на многих веб-сайтах, таких как Instructables.com. Если хотите, создайте небольшой проект как интересный. Так вы узнаете много нового о технологии. Тем не мение: |
DIY Solar — Могу ли я установить солнечные панели самостоятельно?
Как сторонники устойчивого образа жизни и солнечной энергии, мы постоянно получаем этот вопрос. Я должен пойти на солнечную батарею? И если вы посмотрите вокруг, солнечные батареи сегодня повсюду.Вы даже можете найти их в Costco вместе с газонокосилкой и пещерой.
Солнечные панели означают свет или тьму для семьи, живущей в Африке, или семьи, живущей вне сети в Техасе или Калифорнии. Но после Covid-19 мы все начали немного думать о планах на случай непредвиденных обстоятельств. Определенно, есть новый импульс к самообеспечению и устойчивости, и мы все приходим к вопросу о солнечных батареях по нашим собственным причинам — даже если мы не хищники деревьев. Некоторые из нас хотят спасти планету, используя бесконечную чистую энергию солнца, другие хотят сэкономить много денег на ежемесячных счетах за электроэнергию и заработать привлекательные 30% скидки с федерального налога.Некоторым просто нужно надежное электричество, чтобы жить без электросети.
Перейти на солнечную батарею, начать ферму, сделать все?
Солнечные батареи — прекрасная идея для дома или дачи. И это может увеличить стоимость при перепродаже. Но Могу ли я сам установить солнечные батареи ? Простой ответ: да, в Соединенных Штатах можно, но нет, если вы живете в Австралии. Более серьезный вопрос, который вам нужно задать себе: Готов ли я пойти на риск ? И — планируете ли вы подавать питание в вашу местную энергосистему? Будете ли вы жить в своем доме круглый год — и сколько электроэнергии, по вашему мнению, вам понадобится? Мы создали руководство по использованию солнечных батарей своими руками, чтобы помочь вам в процессе принятия решения на раннем этапе.Прочитав это, стоит обратиться в компанию, которая предлагает солнечный калькулятор, чтобы помочь вам оценить ваши потребности в электроэнергии и сколько будет стоить система с расходами на установку и без них.
Итак, если вы пришли в поисках совета по солнечной энергии, не говоря о киловатт-часах, от которых у вас кружится голова, мы собрали некоторые из основных плюсов и минусов DIY — или самостоятельной установки солнечных батарей . Мы собираемся использовать 2 тематических исследования наших друзей в Канаде, которые устанавливали солнечные панели в своих домах и пытались самостоятельно обслуживать эти солнечные системы, и что может случиться, если вы сделаете это в одиночку.Прежде чем приступить к установке одной солнечной панели в своем доме, подумайте о том, чтобы поговорить с местным специалистом, чтобы понять все юридические вопросы и законы о зонировании, прежде чем строить, подключать и подключать.
Не у всех домовладельцев одинаковые потребности и семейные ситуации. Некоторым владельцам домов потребуется достаточно энергии для питания нескольких фонарей и зарядки аккумуляторов мобильных телефонов в ночное время. В других домах может быть больше потребностей в электроэнергии, что связано с посудомоечными машинами, телевизорами и холодильниками. Некоторые дома будут заселены круглый год, что помогает циклически разряжать батарею, в то время как другие системы солнечных панелей нужно будет обслуживать особым образом, если дом не используется постоянно.Вы хотите сдавать недвижимость в аренду через VRBO или AirBNB? Сработало бы это, если бы вы единственный человек, который мог управлять солнечной системой?
7 шагов к самостоятельным солнечным панелямКупите комплект в Интернете и сделайте свой дом солнечным, как настоящий Solarpunk!
Пример из практики: мой друг Р.управляет небольшой системой солнечных батарей для питания света, своего мобильного телефона и аккумулятора ноутбука в Онтарио, Канада. В дом приносят свежую родниковую воду, и она использует компостные туалеты, поэтому для работы насосов не требуется электричество. Когда ее партнер умер, она беспокоилась о сохранении самодельной солнечной системы, которую ее партнер построил и поддерживал на протяжении многих лет. Несколько дней она бегала по дому в поисках источника энергии (отключенный свет, разряжающий батарею?), И ей нужно было немного узнать о батареях у местных друзей.В конце концов, она была очень довольна тем, что могла сама поддерживать систему и полагаться на свои собственные силы.
Может быть, вам нужно немного энергии для вашей смещенной по центру кабины A в лесу? Это Стедсанс в Швеции.
Накопление:Комплекты солнечных фотоэлектрических (фотоэлектрических) панелей своими руками (сделай сам) могут потенциально сэкономить вам значительную сумму денег, поскольку установка панели стоит от 2000 до 5000 долларов в США или даже более 10000 долларов, когда вы работаете с большой солнечной панелью. инсталляции.Это число может сильно различаться в зависимости от того, где вы живете.
Меньше затрат времени:Комплект для самостоятельной работы на солнечной энергии, который вы можете найти в местном хозяйственном магазине или в Интернете, идеально подходит для людей, у которых есть сезонная недвижимость, поскольку вы можете купить менее сложную систему и батарею и быстро запустить ее. Просто убедитесь, что на него есть гарантия.
Вы становитесь самодостаточными:Установка солнечной системы может вызвать у вас чувство гордости, и когда что-то пойдет не так, вы сможете узнать, что работает и как это исправить.Ваши навыки можно продать или подарить другим людям в вашем сообществе, а когда у вас появятся дети, вы также можете передать им этот важный жизненный навык.
Положите их на свой сортир!Хотите унитаз с питанием от солнца? Какая-то мощность в старом сарае или сарае для инструментов? Если вы устанавливаете панели самостоятельно, у вас будет больше свободы выбора необычных мест. Может быть, на крыше дома на колесах? Ваша лодка? Solarpunk заселил свой курятник?
Установка солнечных панелей своими руками — МинусыПример из практики: Мой друг Финн купил самодельную солнечную энергетическую систему за 20 000 долларов, чтобы привести в действие автономный старый домик, который он купил в лесу в Канаде.Другого источника энергии не было, и ему нужно было электричество для водяных насосов, фонарей, небольших приборов. Финн решил, что он может сам установить, запустить и обслуживать солнечную систему. Это сработало в первое лето, когда они с женой были в домике. После зимы, проведенной вдали от дома, Финн понял, что до зимы он неправильно переключил батареи, и вся его система сгорела и нуждалась в замене. Это был болезненный урок. И это случилось дважды.
Риск поражения электрическим током, повреждения дома, падения с высоты:Солнечные панели производят электричество и по этой причине могут подвергнуть вас и вашу собственность риску из-за неисправности электрических цепей.Большинство систем необходимо устанавливать в качестве крепления на крыше или на земле, и установка их на определенной высоте, необходимой для сбора солнечных лучей, может быть опасной, если вы упадете или что-то упадет на вас. В некоторых странах установка вашей собственной системы является незаконной.
Знать, где установить:Каждое животное должно собирать как можно больше солнца большую часть года. Если ваше крепление не может вращаться, вам лучше убедиться, что вы знаете, как работают солнечные часы, прежде чем выбирать место для крыши и заднего двора.Вы хотите собирать большую часть солнечных лучей в течение большей части года.
Фотоэлектрические панели более низкого качества:Если вы покупаете одну из систем на Amazon или в местном Costco, скорее всего, потребительские бренды не так надежны, как системы, приобретаемые компаниями по установке солнечных панелей, которые могут покупать лучше оптом. Если вы хотите, чтобы ваша система прослужила десятилетие или чуть больше, это решение, вероятно, подойдет. Ожидается, что более надежные системы прослужат до 30 лет.
Необходимо немного разбираться в технике:Если вы думаете, что AC / DC Current — это рок-группа 70-х, вы можете попросить профессиональную помощь.
У вас повышенная потребность в энергии:Если у вас высокие или непостоянные потребности в энергии, например, в стиральных машинах, холодильниках или телевизорах, учтите, что повышенные потребности в энергии — особенно зимой — требуют более сложной электрической системы. Подумайте о том, чтобы нанять профессионала, который поможет вам управлять потребностями в хранении данных и правильно циклически заряжать аккумулятор, когда ваши потребности в энергии меняются.
Лимиты на налоговые льготы, зеленые тарифы:Если вы купите солнечную панель «сделай сам», вы ограничите возможность подключения к ближайшей электросетевой компании.Это означает, что вы не получите налоговых льгот или пассивного дохода, продав неиспользованную электроэнергию обратно энергетической компании. Если это все равно для вас, то вперед.
Недвижимость на время отпуска:Мы арендовали дом, который работал на солнечной энергии, и инструкции по его использованию были сложными и неопределенными, потому что это была самодельная система. За кофемашиной на стене было несколько ручек, и мы никогда не были уверены, что они были на правильных настройках.Профессиональные сборки могут дать незнакомым конечным пользователям больше уверенности в том, что они находятся в безопасном и хорошо организованном доме для аренды AirBNB или VRBO, и что они смогут наслаждаться ожидаемым ими комфортом без кондиционирования воздуха — потому что солнечная энергия! В этой связи ваш дом на солнечной энергии может стать отличным фильтром для тех экологических клиентов, к которым вы хотите приехать и остаться в нем.
Оформление документов :Если вы не используете небольшую систему в уютной хижине в лесу (хорошо на открытой местности в лесу, чтобы поймать солнце!), Вам нужно будет заполнить некоторые документы для местных властей.Компании по производству солнечных панелей, которые делают это ежедневно, могут подавать документы, когда они спят. Вы, наверное, нет. Посмотрите, что это значит для вас и штата, в котором вы планируете установить солнечные панели.
Оплата труда по завышенным ценам:Если вы посмотрите на жилую солнечную установку, бригады отправляются в дни строительства. Посмотрите в Интернете и посчитайте. Хотя компании, устанавливающие солнечные батареи, заявляют, что они берут только 10% за рабочую силу, во многих случаях стоимость рабочей силы устанавливается на уровне стоимости оборудования.Проявите должную осмотрительность. С другой стороны, неплохо создать рабочие места на местах.
Выводы о плюсах и минусах солнечных батарей, сделанных своими руками — должен ли я устанавливать панели самостоятельно?Комментарии
комментариев
9 советов по упрощению установки солнечных панелей в домашних условиях
Мы можем получать долю продаж от товаров, на которые есть ссылки на этой странице. Учить больше.
Установка солнечных панелей для вашего дома — относительно новый и популярный вид домашнего улучшения, который захватывает Северную Америку.
Солнечные батареи повышают стоимость вашего дома и со временем обеспечивают достаточную экономию, чтобы окупить себя — и все же многие избегают такой перспективы, потому что это кажется такой сложной задачей.
Установка солнечных батарей не должна быть кошмаром; вот несколько советов, которые сделают этот процесс немного проще (и менее пугающим) для непосвященных.
С небольшой помощью несложно самостоятельно определить размер системы, выбрать компоненты или даже смонтировать и установить солнечные панели, , инверторы и соответствующие предохранительные разъединители.
Стоимость вашей системы солнечных панелей будет зависеть от потребления электроэнергии, которое определяет, сколько солнечных панелей вам нужно. Чтобы начать установку солнечных панелей в собственном доме, вам следует учесть девять вещей:
Обратитесь за помощью к консультанту
Обратитесь за помощью к консультанту , который знает процесс. Опытный консультант на вес золота, так как обычно он поможет вам избежать дорогостоящих ошибок.
Подумайте, сколько места у вас доступно
Прежде чем вы начнете вкладывать время и деньги в установку солнечных панелей, подумайте, сколько места у вас есть для них .
Историческое потребление электроэнергии покажет, сколько панелей вам понадобится, и тогда вам нужно будет решить, где их поставить. Все они будут на вашей крыше, на земле или и то, и другое?
Вы также должны изучить движение солнца и посмотреть, будут ли солнечные панели получать постоянный и надежный солнечный свет.Не размещайте солнечные панели в тени или в местах, где в течение дня есть тени от близлежащих построек.
Если вы решите установить панели на крыше, вы должны проверить, достаточно ли прочна ваша крыша, чтобы выдержать вес солнечной панели и ее стоек.
Рассчитайте свои потребности в энергии
Вы можете рассчитать свои потребности в энергии , усреднив количество кВтч, указанное в нижней части ваших счетов за электроэнергию — просто убедитесь, что вы учитываете потребности в энергии за каждый сезон.
Убедитесь, что энергия, которую вы можете производить и хранить, может удовлетворить ваши потребности даже в часы пик.
Исследования, исследования, исследования
Изучив себя, вы сможете лучше понять основы электричества и солнечных батарей. Знания — ключ к безопасности, и вас никогда не поймают без достаточной силы. Вот хорошее место для начала.
Определитесь с типом системы
Чтобы помочь вам решить, какой тип системы подходит вам , вы должны изучить разницу между привязкой к сетке и автономной системой.
Размер системы
После того, как вы решите, какая система лучше всего подходит для вас, вам нужно установить размер системы на .
Подсчитайте, сколько панелей вам нужно
После того, как определит количество панелей , которое потребуется для производства того количества электроэнергии, которое вы потребляете, установите реалистичный бюджет, посмотрев на сопоставимые системы.
Изучение субсидий на солнечную энергию
Не забудьте, что исследует субсидии на солнечную энергию , такие как местные, провинциальные или государственные льготы, федеральные налоговые льготы и скидки на коммунальные услуги при составлении бюджета.
Обновите местные строительные нормы и правила
Убедитесь, что все соответствует вашим местным строительным нормам , так как исследование в Интернете может открыть вам возможность учесть требования к географическому положению, отличному от вашего! Это даст вам право на поощрение.
Лучше заранее связаться со своим электриком, чтобы убедиться, что установка солнечных панелей в вашем доме безопасна и надежна.
Если у вас все еще есть сомнения по поводу установки собственной солнечной панели дома, просто подумайте о том, какой экономии энергии вы можете достичь.
А если вы установите солнечные панели самостоятельно, вы можете сэкономить до 20% -80% стоимости вашей солнечной электрической системы в целом. Эта потенциальная экономия стоит того, чтобы провести еще немного исследований и купить еще несколько новых инструментов!
Эта статья была обновлена для обеспечения точности и полноты.
Экономьте деньги, переведя свой дом на солнечную энергию. Подсчитайте свои сбережения.
Сделай сам… Солнечные батареи? Давайте поговорим об этом
Есть очевидные преимущества в том, чтобы делать что-то самостоятельно.Главное преимущество — экономия денег. Однако есть много других, в том числе изучение нового навыка, развитие творческих способностей и даже поиск нового хобби. Но когда мы вместе услышали слова «сделай сам» и «солнечные панели» в одном предложении, нам пришлось проверить это на себе.
Как компания, которая владеет собственными солнечными фермами и поставляет электроэнергию с помощью той же солнечной батареи, мы скептически относились к этим так называемым самодельным комплектам, предлагаемым на рынке. В конце концов, домашние солнечные установки могут стоить тысячи долларов в зависимости от того, какой размер вам нужен.Кроме того, это звучало слишком похоже на проект научной ярмарки.
Но да, вы действительно можете установить дома свою собственную солнечную энергосистему, как на земле, так и на крыше. Однако остается вопрос: а должны ли вы?
Ну и да, и нет, в зависимости от того, какие приложения вы ищете. Давайте поговорим о преимуществах создания собственных солнечных панелей, о том, какое приложение вы бы использовали для этого, и стоит ли в конце концов просто позвонить сертифицированному установщику солнечных батарей.
Зачем вам строить собственную систему солнечных батарей?
Предупреждение: мы не занимаемся установкой солнечных панелей, и мы не можем говорить о точных суммах, сколько стоит установка и какова рыночная цена солнечных панелей на момент написания этой статьи. Тем не менее, как компания, занимающаяся солнечной энергией, мы можем говорить о возможности установки солнечных систем и о том, стоит ли вам заняться строительством своей собственной.
Профессиональная установка чего-либо стоит денег. Если вы подумываете о том, чтобы сделать солнечные панели своими руками, это явно не ваше первое родео.Тем не менее, домашние солнечные панели — это не обычный набор мебели для ИКЕА, с помощью которого можно обставить и построить целый дом.
Солнечные панели сложны и требуют определенных знаний в области торговли для их правильной установки. Поэтому, чтобы сэкономить деньги, вы должны потратить время на изучение и тщательное следование инструкциям на вашем комплекте для установки солнечной энергии. То, что вы сэкономите деньгами, может не стоить времени, необходимого для накопления знаний, необходимых для правильного выполнения работы.
Тем не менее, если вы устанавливаете панельную систему, скажем, на свой жилой дом, лодку или крошечный дом, то этот процесс будет намного менее сложным, чем в многопанельной системе, которая должна быть подключена к электросети.Поэтому, возможно, стоит посмотреть.
Итог: Если это небольшой автономный проект, в котором вам не нужно подключать панели к электросети (например, в ваш дом), то многие соглашаются, что, возможно, стоит потратить несколько часов на то, чтобы узнайте, как настроить его самостоятельно. Однако, если вы ищете солнечную батарею на крыше, наземную солнечную батарею или любую другую систему, которая требует нетто-измерения, мы твердо уверены, что лучше установить ее профессионально.
Сколько я сэкономлю, чтобы установить их самостоятельно?
Теперь, когда мы создали солнечные панели «сделай сам» для небольших солнечных проектов, не связанных с сетью, давайте перейдем к расходам.Вы, вероятно, не будете удовлетворены этим ответом, но это действительно зависит от того, в какую компанию вы работаете и насколько велика (или мала) ваша установка.
Наша рекомендация? Сначала сделайте ставку — не помешает узнать, сколько это будет стоить. Фактически, вы должны знать, сколько будет стоить профессионал, чтобы точно знать, сколько вы сэкономите. Каждая солнечная установка индивидуальна, поэтому важно знать, сколько она у вас.
Сколько вообще стоит установка солнечных панелей?
Это зависит от многих факторов — на самом деле их слишком много, чтобы поместиться в этот пост.К счастью, мы уже сделали всю работу за вас. У нас есть целая статья о стоимости солнечных установок на нашей странице Chariot University. Проверьте это!
Какие дополнительные соображения вы не учли в этой статье?
Да! Если вы действительно собираетесь отключиться от сети — то есть у вас нет плана электроснабжения или вы платите за электроэнергию — тогда вам понадобится аккумуляторная батарея, когда не светит солнце. К сожалению, ученые не придумали способ генерировать электричество с помощью солнечных батарей в ночное время (кроме случаев, когда луна действительно яркая), поэтому, когда стемнеет, вы останетесь без энергии, если у вас нет системы резервного аккумулятора.
Накопление энергии — быстро развивающаяся отрасль, и у нас есть статья, в которой обсуждаются различные формы накопления энергии. Однако для домашнего мастера вам, вероятно, понадобится литий-ионный накопитель, который стоит изрядно. Извините, но если вы хотите отключиться от сети, на это стоит обратить внимание.
Стоит ли делать солнечную батарею своими руками?
Мы не можем ответить вам на этот вопрос, но мы можем сказать, что многие люди сделали это успешно! Для небольших автономных проектов вы, скорее всего, сэкономите деньги и сделаете свою работу правильно.Однако для более крупных проектов или проектов, требующих наличия плана электроснабжения, этого, вероятно, нет.
В любом случае вы должны получить предложение от авторитетной компании по установке солнечных батарей. Даже если вы не пойдете с ними, полезно посмотреть, что вы будете экономить, и определить, стоит ли вам рискнуть установить его неправильно или потратить несколько дополнительных долларов и сделать все правильно.
И всегда есть компании, такие как Chariot Energy, которые поставляют 100% сетку солнечной энергии без панелей и для тех, кто уже имеет солнечные панели! Если вы подумываете о солнечной энергии для своего дома или бизнеса, стоит проверить наши цены, чтобы увидеть, как они складываются.Кто знает? Тебе может понравиться больше!
Solar 101: Как работает солнечная энергия (шаг за шагом)
Вы когда-нибудь смотрели на солнечные панели на крышах и задавались вопросом, что именно они делают и как? Что ж, эти высокотехнологичные пространства мерцающего стекла на самом деле являются всего лишь одним компонентом в сложной сети, которая использует возобновляемую энергию солнца для доставки электричества в дом.
Давайте просто и пошагово рассмотрим, как работает солнечная энергия.
Как солнечные панели вырабатывают электричество?
ШАГ 1: Панели активируются солнечным светом.
Солнечная система стоечно-панельная
Каждая отдельная панель состоит из слоя кремниевых ячеек, металлического каркаса, стеклянного корпуса, окруженного специальной пленкой, и проводки. Для максимального эффекта панели группируются в «массивы» (упорядоченная серия) и размещаются на крышах или на больших открытых площадках. Солнечные элементы, которые также называются фотоэлектрическими элементами , поглощают солнечный свет в дневное время.
ШАГ 2: Ячейки вырабатывают электрический ток.
Кремниевый слиток и пластина
Внутри каждого солнечного элемента находится тонкая полупроводниковая пластина, сделанная из двух слоев кремния. Один слой заряжен положительно, а другой — отрицательно, образуя электрическое поле. Когда световая энергия солнца попадает на фотоэлектрический солнечный элемент, он возбуждает в нем энергию и заставляет электроны «отрываться» от атомов внутри полупроводниковой пластины. Эти свободные электроны приводятся в движение электрическим полем, окружающим пластину, и это движение создает электрический ток.
ШАГ 3: Преобразуется электрическая энергия.
Солнечный инвертор. Изображение предоставлено SMA Solar Technology AG
Теперь у вас есть солнечные панели, эффективно преобразующие солнечный свет в электричество, но вырабатываемая электроэнергия называется электричеством постоянного (или постоянного) тока, а это не тот тип электричества, который питает большинство домов, а именно электричество переменного (или переменного тока). К счастью, электричество постоянного тока можно легко преобразовать в электричество переменного тока с помощью устройства, называемого инвертором.В современных солнечных системах эти инверторы могут быть сконфигурированы как один инвертор для всей системы или как отдельные микроинверторы, прикрепленные за панелями.
ШАГ 4: Преобразованная электроэнергия питает ваш дом.
Солнечный микроинвертор
После преобразования солнечной энергии из постоянного в переменный ток она проходит через вашу электрическую панель и распределяется по дому для питания ваших приборов. Он работает точно так же, как электроэнергия, вырабатываемая через сеть вашей электроэнергетической компанией, поэтому ничего в доме не нужно менять.
