Как проверить конденсатор мультиметром

  Прежде чем говорить о проверке конденсаторов, давайте коснемся теории вопроса: что это за компонент, какие бывают и для чего используются?

  Итак, конденсатор — это пассивный электронный компонент, работающий по принципу батарейки, которая способна очень быстро заряжаться и разряжаться, аккумулируя в себе, таким образом, некоторое количество энергии. Боле научно можно сформулировать следующим образом: конденсатор — это два проводника (обкладки), разделенные изолятором, служащий для накопления заряда и энергии электрического поля.

  Примечание: обкладки (проводники внутри корпуса) могут быть выполнены из различных материалов, иметь разную форму и толщину. То же самое касается и изолятора между ними. Сути дела это не меняет.

  Кратко рассмотрим принцип работы конденсатора. В обычных условиях, любые вещества (в том числе и проводники) электрически нейтральны. Что это значит? А то что в их структуре примерно равное количество электронов (отрицательно заряженных частиц) и протонов (положительно заряженных).

Поскольку нас, применимо к данной теме, будут интересовать, в первую очередь, проводники, то их и рассмотрим.

  Итак, в проводнике имеется множество хаотично перемещающихся частиц, которые «бродят» между атомами вещества, подобно молекулам воздуха в помещении. Если окружить этот кусок вещества электрическим полем, то эти частицы отреагируют на это, оттянувшись к его полюсам. Отрицательные (электроны) соберутся у одного полюса, а положительные (протоны) — у другого. Стоит убрать поле, и заряженные частицы снова рассеются по всему объему вещества и равномерно перемешаются.

  Теперь представим себе такую ситуацию: перед снятием поля мы это «вещество» разрежем (разделим) на две части. Что получится? В каждой из половин окажутся «заперты» частицы с разным зарядом! В каждой из половинок один из зарядов будет доминирующим, поэтому ее потенциал станет положительным или отрицательным. А

напряжением будет называться разница между потенциалами обеих половинок.

  Теперь самое интересное: если соединить проводником два наши изолированные половинки, имеющие напряжение между собой, то по проводнику побежит ток — заряженные частицы устремятся навстречу друг другу, чтобы равномерно перемешаться. Вот примерно так и выглядит принцип работы конденсатора 🙂

  Продолжим! В зависимости от состояния электролита внутри и материала снаружи (из которого они сделаны), конденсаторы могут быть сухими (твердотельными), жидкостными (электролитическими), оксидно-полупроводниковыми, оксидно-металлическими. В зависимости от диэлектрика (изолятора): бумажными, металлобумажными, плёночными, комбинированными бумажноплёночными, тонкослойными из органических синтетических плёнок.

  Все это разнообразие реализации приводит к тому, что мы имеем достаточно большую разновидность типоразмеров конденсаторов и их видов.

  Нас же, в первую очередь, будут интересовать электролитические конденсаторы, поскольку именно их нам, скорее всего, придется проверять с помощью мультиметра.

  Емкость конденсатора зависит от площади проводников и расстояния между ними. Чем они к друг другу ближе расположены, тем больше емкость. Измеряется емкость в «фарадах». Но поскольку Фарада — это очень много, то все решили измерять емкость конденсаторов в микрофарадах (mF).  Чтобы добиться большой емкости (при относительно небольшом размере элемента), нужно хорошенько постараться! В миниатюрный корпус нужно поместить проводники с большей общей площадью поверхности, и, для экономии места, разделить их как можно более тонким слоем изолятора.

  В качестве обкладок (проводников) используется тонкая алюминиевая фольга. Две ленты фольги плотно складываются и сворачиваются в рулон. Поэтому они взаимодействуют не просто по всей своей площади, но еще и по обеим сторонам. Фольга покрывается с одной стороны микроскопическим слоем окисла, выступающего в роли изолятора.

  Между лентами фольги находится специальная (очень тонкая) бумага, пропитанная электропроводящей жидкостью (электролитом). Жидкость смачивает фольгу, плотно прилегая к ней, поэтому несмотря на наличие бумаги, обкладки конденсатора оказываются разделены всего лишь несколькими молекулами окисла. Вот за счет всех этих ухищрений и получается столь большая емкость у такого относительно небольшого по размерам изделия.

  Схематически сказанное нами выше можно отобразить следующим образом:

  Примечание: общую емкость конденсаторов можно увеличить путем их параллельного включения (соединения) на печатной плате. Этот не хитрый ход объединяет емкости всех конденсаторов на ней расположенных. Также надо учитывать тот факт, что емкость может изменяться в зависимости от состояния диэлектрика. Например, если изолятор отсыреет, то емкость элемента уменьшится.

  Добавлю несколько ремарок по поводу схемы выше. Часто можно услышать словосочетание «катодная фольга» и «анодная фольга». Катод — это отрицательно заряженный проводник, а анод — положительно заряженный.

  Помните, в начале статьи мы говорили о том, что разнонаправленные по своему заряду частицы притягиваются к разным полюсам вещества? Вот это оно и есть: катодная и анодная фольга (отрицательно и положительно заряженные проводники). Также на схеме не показан резиновый уплотнитель (он находится сразу за выводами конденсатора). На фото ниже — несколько разобранных емкостей, на которых он отчетливо виден.



  Итак, мы поговорили о том, что такое конденсаторы, как они работают и устроены. Теперь рассмотрим, какие же функции они выполняют?

  Две их основные функции:

1. сохранение и поддержка электрического заряда
2. сглаживание напряжения в электрической цепи


  Рассмотрим каждый из пунктов более подробно. Поскольку, как мы помним, конденсатор может очень быстро накопить (зарядиться) и отдать заряд (разрядиться), то он может, таким образом, компенсировать кратковременную потерю напряжения в близлежащем узле электрической схемы.

  Приведем пример: возможно Вы были свидетелем ситуации, когда в помещении с большим количеством компьютеров случался кратковременный скачок напряжения в электросети. Свет, как говорят в народе, «мигнул». После этого, как правило, почти все компьютеры перезагружаются, но некоторые работают, как ни в чем не бывало! Это просходит, прежде всего, из-за качественных конденсаторов в их блоках питания.

Конечно, при полном отсутствии тока в сети хотя бы на протяжении нескольких секунд, все компьютеры выключаться. Здесь уже никакие, даже самые замечательные, конденсаторы не помогут и нужен полноценный источник бесперебойного питания — UPS.

  В процессе работы в «дебрях» системного блока нашего компьютера бывают и такие ситуации: одной из комплектующих ПК при выполнении той или иной задачи кратковременно нужно больше энергии. Забирать ее у блока питания «долго» (она нужна здесь и сейчас), да и провода по которым идет ток имеют свой коэффициент сопротивления, что также не способствует моментальной доставке импульса в нужную точку. Тут на помощь снова приходят конденсаторы, расположенные рядом. Они могут разрядиться, обеспечив необходимую мощность, и почти мгновенно снова набрать заряд.

  Вторая функция: сглаживание напряжения в сети. Расшифруем это дело. Качественный конденсатор —  это отличный подавитель высокочастотных (ВЧ) и низкочастотных (НЧ) помех, всякого рода пульсаций и скачков напряжения.

К помехам часто приводит, к примеру, параллельная работа в одной электрической сети других устройств: вентилятора, кондиционера, обогревателя и т.д.

  Часто, конденсатор используют в качестве фильтра (для сглаживания пульсаций напряжения). Поэтому часто можно услышать словосочетание «сглаживающие конденсаторы». Практически всегда в качестве фильтров конденсаторы используются в блоках питания персональных компьютеров. Как мы помним, переменный ток имеет частоту в 50 Герц (направление движения электронов в этом случае за 1 секунду меняется 100 раз). С точки зрения требования к питанию компьютера — совершенно неприемлемая ситуация!

  Поэтому, прежде чем приступить непосредственно к сглаживанию импульсов, напряжение нужно «выпрямить» (из переменного преобразовать в постоянное). Как мы помним из предыдущих материалов, именно такое «живет» внутри нашего системного блока. Для преобразования напряжения внутри блока питания используется схема выпрямителя, состоящая из силового трансформатора, выпрямителя и фильтра на его выходе.

В роли последнего и выступают конденсаторы, которые сглаживают остаточные переменные составляющие.

  Теперь, наконец-то, мы вплотную подходим к основной теме нашей статьи: проверке конденсаторов с помощью мультиметра. Поверьте, там быстрее показать все это в нескольких коротких видеороликах (что мы и сделаем ниже), чем писать много текста. Именно поэтому и получилось такое героическое вступление, иначе статья бы получилась маленькая-маленькая 🙂

  Итак, перечислим основные неисправности конденсаторов. Их можно выделить пять:

1. Потеря емкости (высыхание)
2. Увеличение тока утечки
3. Увеличение активного сопротивления (ESR)
4. Пробой
5. Обрыв


  Все подробно рассматривать не будем, перечислим только встречающиеся наиболее часто. Я опишу и покажу, как делаю я, возможно, кто-то проверяет конденсаторы по другому?

  Возьмем в руку два не рабочих элемента. Ну, как не рабочих? Они-то, именно что работают, но весь вопрос в том КАК? На фото ниже, один из них явно не в порядке (правый), а вот левый — нормальный (с виду), но имеет абсолютно ту же проблему, что и его «сосед» — потерю емкости. Как следствие — конденсатор не «держит» заряд.



  Гарантируемый срок службы электролитического конденсатора означает, что его штатная (номинальная) емкость в течение указанного срока не превысит допустимого (расчетного) отклонения. Как правило, такое отклонение составляет не более 20-ти процентов.. Превышение срока службы элемента не говорит о том, что он прекратит работать в принципе. Он продолжит свою работу, но значение его емкости уже выйдет за пределы, указанные в технической документации, а это, как мы понимаем, не есть хорошо и, со временем, может привести к разным неприятным последствиям.

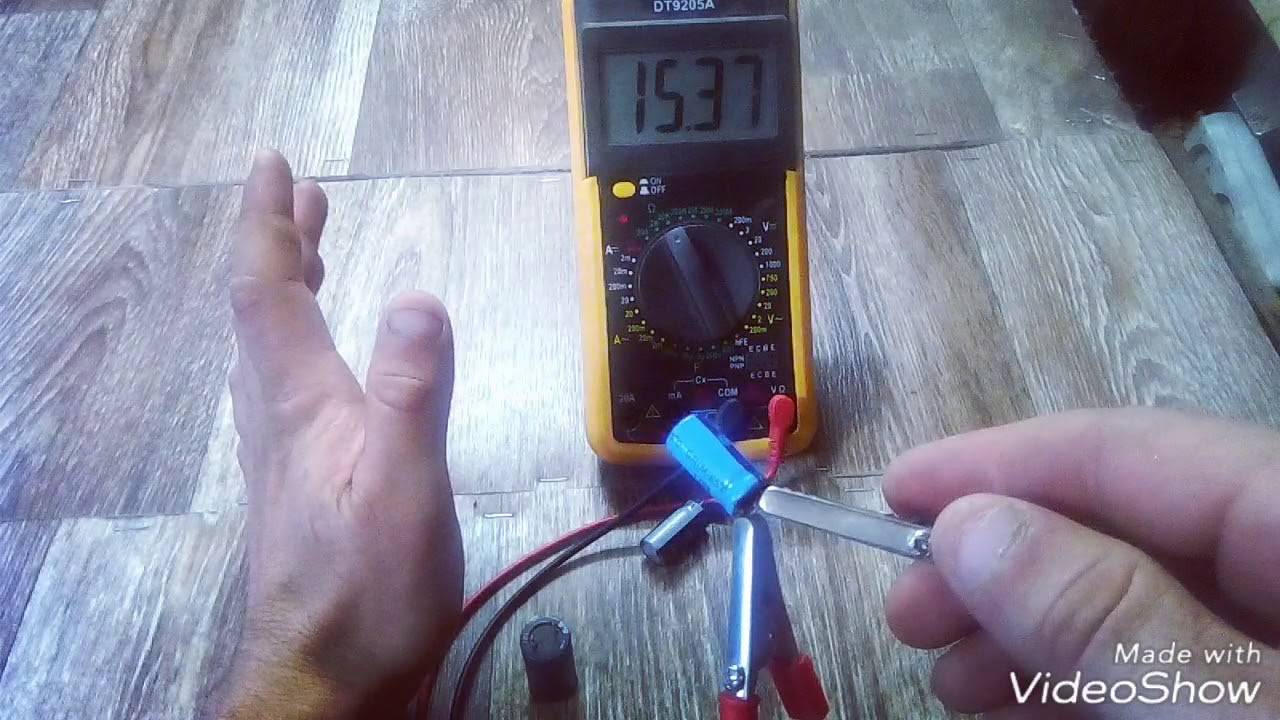

  Обратите внимание на фото ниже. На нем показано цифровое табло моего мультиметра с помощью которого я обычно проверяю конденсаторы. Как пользоваться мультиметром мы разбирали в одной из наших предыдущих статей, поэтому не будем лишний раз повторяться.

  Давайте сделаем так: сначала я кратко опишу, что и как для подготовки измерений выставлять на мультиметре, а затем продублирую весь процесс в небольшом видео. Думаю, так будет понятно и максимально наглядно? Проверку начнем с исправного элемента (эталонного образца), а потом вернемся к нашим «подопытным» из фото выше.

  Я проверяю конденсаторы в режиме «прозвона» на короткое замыкание (позиция на диске мультитестера под номером «1»). При отсутствии данного режима можно перевести прибор в состояние измерения сопротивления: его значок на фото ниже для наглядности обведен треугольником. Проводить измерения можно выставив переключатель в значение 2 Килоома (2000 ОМ или 2к). На фото обозначен под номером «2».



  Мультитестер к работе подготовили. Что нам нужно сделать дальше? Черный (минусовый) щуп прибора приложить к минусовому проводнику, а красный (плюсовой) к его положительно заряженному полюсу. Как определить полярность конденсатора мы писали вот здесь, так что не будем повторяться. В принципе, если и перепутаете ничего страшного не произойдет 🙂

  Приложив щупы к выводам (ножкам) конденсатора мы, таким образом, начнем его заряжать. На табло мультиметра в этот момент мы увидим увеличивающиеся цифры (значение сопротивления элемента). Когда показатели выйдут за допустимый предел измерения самого мультиметра (в данном случае, — два мегаома: 2M), мы увидим в правой части экрана прибора цифру «1».

  Подобное «поведение» мультиметра и будет означать, что проверка конденсатора прошла успешно и он исправен. Подержите на нем щупы еще некоторое время (секунд 10-15), дав ему окончательно зарядиться. Теперь можно перевести наш измеритель в режим измерения постоянного напряжения (достаточно будет предела в 20 Вольт) — на фото выше обведено квадратом, и «снимите» показания заряда с выводов.

  Примечание: на дешевых цифровых мультиметрах заряд может быть в пределах трех вольт (чуть больше или чуть меньше). На нашем измерителе на работе мы заряжаем их до семи вольт и выше. Если значение напряжения находится в пределах одного вольта или меньше, то это может говорить о том, что емкость не заряжается и подлежит замене.

  Чтобы разрядить конденсатор (перед повторным тестом или установкой на плату) просто замкните чем-то металлическим (можно прямо одним из щупов) между собой его «ножки», как показано на фото ниже.



  Теперь, как и договаривались, размещу несколько небольших видео, где будет показан весь, описанный нами выше, процесс. Начнем с рабочего (эталонного) элемента:

  Примечание: по правильному замер нужно проводить не касаясь выводов пальцами (так мы вносим в конечный результат погрешность за счет сопротивления собственного тела), но для примера — сгодится 🙂

  Теперь проверим конденсатор, который не исправен. Помните, тот зеленый, со вздувшейся крышкой?

  Обратите внимание, что проверяем мы его в режиме измерения сопротивления со значением 2k (2000 ОМ) на шкале. Видите, как медленно (по сравнению с предыдущим) он заряжается? В какой-то момент этот процесс просто останавливается и даже начинает идти в обратную сторону (он разряжается). Это — яркий признак неисправности!

  Теперь проверим мультиметром конденсатор, который с виду ничем не отличался от обычного (ни сверху ни снизу нет характерных вздутий, вытеканий электролита и т.д.) Также обратите внимание на результат замера напряжения после его зарядки — всего 0.56 Вольта!

  Вы можете спросить: существует ли какая-то профилактика конденсаторов, чтобы предотвратить их преждевременный выход из строя? Ответ будет: существует! Срок службы электролитического конденсатора можно достаточно ощутимо продлить, снизив его рабочую температуру. Закономерность приблизительно следующая: время «жизни» (исправной работы) элемента будет увеличиваться вдвое при снижении его рабочей температуры на каждые 10 градусов Цельсия. Помните, перегрев — паршивая вещь! Боритесь с ним нещадно! 🙂

  Примечание: правило, описанное выше, действует только до 40-ка градусов. Дальнейшее снижение температуры не приводит к такому ощутимому эффекту.

  После того, как все проверите, просто замените конденсатор на новый (исправный).

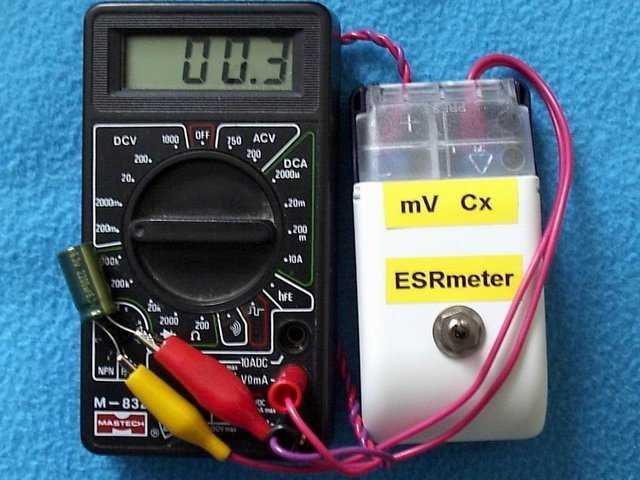

  Также я хочу познакомить Вас с одним очень полезным прибором, который идеально подходит для работы с конденсаторами в радиоэлектронной аппаратуре. Называется он «ESR-micro v4.0s».

  Примечание: ESR — (Equivalent Series Resistance — Эквивалентное Последовательное Сопротивление — ЭПС) — один из параметров конденсатора, характеризующий его активные потери в цепи.

  Довольно часто бывает так, что чисто визуально к элементу нет никаких претензий: он не вздутый, выглядит нормально, но на самом деле — неисправен (частично потерял емкость, имеет большой ток утечки и т.д.). Вот тут нам и пригодится подобный замечательный измеритель емкости ESR-micro v4. 0s. Что интересно, прибор позволяет проводить измерения без демонтажа (выпаивания) емкости из печатной платы!

 Внимание ! Перед проверкой на ESR измерителе (установке элемента непосредственно в прибор) обязательно разрядите его, замкнув выводы. В противном случае есть вероятность того, что он, сохранив накопленный заряд, разрядится на сам измеритель! А это может вывести прибор из строя. Особенно это касается элементов большой емкости.

  На работе мы пользуемся самым простым из подобных тестеров: «GM328A» (стоит долларов десять, питается от 9-ти вольтовой батарейки типа «Крона»). Он может измерять как емкость и ESR конденсаторов, так и трехвыводные транзисторы, резисторы, диоды и т.д. На фото ниже — пример измерения:

  Мы меряем конденсатор емкостью 220 Микрофарад (видим что на тестере  — 118mF — почти в два раза меньше), также видим ESR (потери) 9.6 — это для данного номинала очень много и значение Vloss 9.9% также завышенное. Да, на фото мы приспособили к измерителю какой-то разъем от монитора для фиксации в нем элементов с короткими «ногами» (выводами), потому как не всегда удается нормально зажать их в ZIF-панели самого тестера.

  Для того чтобы сориентироваться по допускам касаемо самого ESR, — ниже сводная таблица, где указано: какому номиналу элемента по напряжению должно соответствовать значение утечки.

  Напоследок пару слов о такой неисправности элемента, как пробой. В данном случае проверить конденсатор мультиметром очень просто: в режиме «прозвонки» прикладываем щупы к его выводам и если услышим характерный писк — в мусорник его! Один из проводников поврежден или нарушен слой изоляции между соседними обкладками. Элемент однозначно подлежит замене!

  Внизу — небольшое видео, рассказывающее о ESR измерителях более подробно.

Как проверить конденсатор мультиметром на работоспособность, измерение емкости

Конденсатор — электронный элемент, относящийся к категории пассивных. Его основная способность — медленно (с электротехнической точки зрения, в течение нескольких секунд) накапливать заряд, и при необходимости мгновенно отдавать. При отдаче происходит это разряд. В отличие от аккумулятора конденсатор отдает всю энергию импульсом, а не постепенно, после чего снова начинается цикл зарядки.

Основная характеристика этого элемента — ёмкость. Она измеряется в пФ и мкФ — пико- и микрофарадах. Кроме того, каждый конденсатор имеет определенные характеристики рабочего напряжения и напряжения пробоя, при котором он выходит из строя. Они либо указываются на корпусе числами, либо их приходится определять по каталогам, ориентируясь по типоразмеру и цветовой маркировке детали.

В силу своих конструктивных особенностей конденсаторы относятся к категории элементов, которые наиболее часто выходят из строя на электронной плате. Поэтому любой ремонт устройства, содержащего электронику (от микроволновки до системной платы ПК) начинается с проверки этих элементов на работоспособность — визуально, с помощью мультиметра или других приборов.

Самый простой способ

Самым простым и в то же время предварительным способом проверить этот элемент, не выпаивая его из схемы, является визуальный осмотр. Отломившаяся ножка автоматически превращает деталь в нерабочую и подлежащую замене.

При наличии на плате электролитических конденсаторов — они легко опознаются по цилиндрической форме с крестообразной риской на шляпке, а также фольгированному покрытию — в первую очередь надо проверить их.

Для данной группы элементов характерно «вздутие». Это микровзрыв находящегося внутри электролита, который может произойти, например, из-за скачка рабочего напряжения.

Если «цилиндрик» вздут, лопнул по риске на верхушке, на плате обнаруживаются потеки электролита, то его безоговорочно меняют. Зачастую после этого прибор начинает нормально работать.

Если этого не происходит — рекомендуется проверить остальные конденсаторы и другие детали.

В профессиональных ремонтных или наладочных организациях для этого используют профессиональные же приборы — LC-тестеры, или тестеры емкости. Они достаточно дороги, а потому в «хозяйстве» обычного электромонтера встречаются редко.

Но при ремонте большинства плат бытовых устройств в них и нет необходимости — провести проверку емкости конденсатора можно и обычным мультиметром.

Проверяем без приборов

Порядок тестирования работоспособности накопителей энергии без приборов:

1. От контакта на прерывателе трамблера отсоединяем провода, идущие с конденсатора и катушки зажигания.
2. Крепим между проводами контрольную лампу или контакты автомобильного индикатора.
3. Включаем зажигание, лампочка загорается — это означает, что проверяемая деталь неисправна, требуется ее замена.

Вместо пунктов 2 и 3, при определенном стечении обстоятельств, можно, включив зажигание, соединить провода между собой, искрение будет сигналом неисправности.

Если на автомобиле есть возможность вручную вращать коленчатый вал, то можно попробовать выполнить еще один способ проверки конденсатора.

Алгоритм действий:

1. Вращением коленчатого вала добиваемся смыкания контактов в трамблере.
2. Отсоединяем от прерывателя гибкий конец конденсатора.
3. Вытаскиваем центральный провод из крышки распределителя.
4. Включаем зажигание и подносим его к отсоединенному контакту накопителя.
5. Отверткой размыкаем прерыватель или поворачиваем для этого корпус трамблера, проскочившая между проводами искра заряжает конденсатор током высокого напряжения.
6. Приближаем к его гибкий контакт к корпусу, проскакивает разрядная искра с щелчком и свидетельствует об исправность. Если искры или щелчка нет, необходима замена исследуемой детали.

В некоторых случаях бывает достаточно визуального осмотра.

При обычном осмотре могут быть обнаружены такие неисправности:

• вздутие или разрыв корпуса;
• следы подтекания электролита;
• изменение цвета корпуса;
• признаки термических воздействий на участке крепления конденсатора.

Применение тестера для проверки

Настало время ответить на вопрос, как проверить конденсатор мультиметром. В первую очередь нужно оговорить сразу: мультиметром можно проверять только детали емкостью не менее 0,25 мкФ и не более 200 мкФ.

Эти ограничения базируются на принципах их работы, и вообще принципе самой проверки — для малоемкостных не хватит чувствительности прибора, а мощные, например, высоковольтный конденсатор, способны повредить как прибор, так и самого испытателя.

Дело в том, что любой конденсатор перед началом измерения емкости или проверки на короткое замыкание необходимо разрядить. Для этого оба его вывода замыкаются между собой любым проводником — куском провода, отверткой, пинцетом и так далее.

При этом в случае со слабым элементом происходит негромкий хлопок и вспышка. Но мощный, к примеру, пусковой конденсатор (особенно советского производства, для пуска люминесцентных ламп) даст вспышку, сравнимую по мощности со вспышкой электросварки. Металлический проводник даже может оказаться оплавлен.

Поэтому необходимо использовать либо отвертку или пассатижи с изолированной рукояткой, либо электротехнические резиновые перчатки. В противно случае можно получить электрический удар.

Итоги и практические рекомендации

Нет особого смысла покупать сложное и дорогостоящее оборудование для того, чтобы произвести тестирование конденсаторов. Вполне возможно применять с данной целью обычный мультиметр с подходящим диапазоном. Самое важное — это грамотно и правильно использовать его возможности.

Хотя мультиметр не является узкоспециализированным прибором и его возможности ограничены, для диагностических мероприятий и ремонта огромного количества популярных радиоэлектронных приборов, этого вполне хватит.

Дополняйте, пожалуйста, своим комментариями расположенный ниже блок, публикуйте фотографии и задавайте вопросы любой сложности по предложенной теме статьи. Расскажите о своём опыте, как вы проводили диагностику конденсаторов на эффективность и работоспособность. Делитесь рекомендациями и полезной информацией, которая может пригодится пользователям сайта.

Также вам может быть интересно как соединять провода между собой.

Присутствует разъем для измерения емкости

Дальнейшая методика проверки зависит от функциональности самого мультиметра: обладает ли он специальными разъемами и функцией измерения емкости (обозначается Cx) или нет. Если да, то все предельно просто:

Чтобы проверить электролитический конденсатор, необходимо соблюдать полярность — плюс к плюсу, минус к минусу. Если на гнездах прибора обозначены плюс и минус, то устанавливать его нужно только так. Если не обозначены — не имеет значения.

Электролитический конденсатор — это мини-аккумулятор, в нем содержится электролит, и подключается он только с соблюдением полярности.

Плюс на нем не отмечается, но минус промаркирован галочкой на золотистом фоне, кроме того, «минусовая» ножка иногда бывает длиннее. Неправильное подключение полярного элемента приведет к однозначному выходу его из строя.

После установки детали в гнезда мультиметр начнет заряжать его постоянным током. На дисплее появится число, которое будет постепенно увеличиваться.

Когда показания перестанут меняться — элемент максимально заряжен. Если показатель заряда аналогичен или хотя бы близок номиналу — элемент работоспособен.

А как проверить керамический конденсатор? Точно так же. Керамические элементы этого вида всегда неполярны, поэтому можно не опасаться неправильного подключения.

Особенности электролитических конденсаторов

В данном элементе роль одной из обкладок играет электролит. Последний бывает двух типов:

1. жидкий: обычно растворенная в воде смесь этиленгликоля, борной кислоты и борнокислого аммония;
2. твердый: вязкая смесь из различных компонентов.

Диэлектриком служит оксидная пленка на поверхности металлической обкладки, образующаяся под влиянием электролита.

Недостаток электролитических конденсаторов — полярность: металлическая обкладка выступает только анодом (подключается к плюсу), электролит — катодом (к минусу). При обратной полярности оксидная пленка разрушается и в конденсаторе возникает проводимость между обкладками, что провоцирует вскипание электролита с последующим взрывом корпуса. Эту особенность учитывают при проверке.

Существуют составные электролитические конденсаторы, в которых встречно — последовательно соединены два простых неполярных элемента.

Нет разъема для измерения емкости

Прозвонить полярный или неполярный конденсатор мультиметром, не имеющим специальной функции, можно в режиме максимального сопротивления, при котором происходит его зарядка постоянным током.

Этот способ проверки подходит даже для таких элементов, как smd конденсатор (для поверхностного монтажа) или пленочный конденсатор. Проверка полярного элемента отличается только необходимостью соблюдать полярность.

Алгоритм следующий:

• разрядить элемент, закоротив его ножки;
• выставить максимальный предел измерения сопротивления — вплоть до мегаом, если позволяет прибор;
• подключить черный щуп мультиметра к гнезду COM — это ноль или, в нашем случае, минус, а красный щуп — в гнездо для измерения напряжения и сопротивления;
• коснуться черным щупом минуса детали, а красным — плюса;
• наблюдать за показаниями прибора.

Обратите внимание, что электролитический тип всегда полярен, все остальные — неполярные.

Что происходить в этом случае? Мультиметр начинает заряжать деталь постоянным током. Во время зарядки его сопротивление увеличивается.

Быстрый рост показаний сопротивления вплоть до значения «1» (бесконечно большое) означает, что конденсатор потенциально исправен, хотя таким способом и невозможно определить его фактическую емкость.

Возможная ошибка! Во время такой проверки нельзя касаться щупов или ножек элемента пальцами. Вы зашунтируете его сопротивлением собственного тела, и тестер покажет ваше собственное сопротивление. Рекомендуется применять щупы-крокодилы, если таковые есть.

Что означают результаты проверки

При проверке конденсатора мультиметром методом максимального сопротивления можно получить три варианта результатов.

Сопротивление росло быстро и достигло «1» — бесконечности. Означает, что элемент исправен.

Сопротивление очень мало либо вовсе отсутствует. Это означает пробой обкладок конденсатора между собой. Установка на плату приведет к короткому замыканию.

Сопротивление растет до значительного порога, но не до «1». Это означает наличие утечки по току. Конденсатор «условно работоспособен», его использование в приборе приведет к искажениям сигнала, помехам и другим негативным последствиям.

Кроме того, в последнем случае нет гарантии, что при включении «условно рабочего» элемента в схему не произойдет окончательного пробоя.

Проверка на вольтаж

Конденсатор должен выдавать определенное напряжение — оно указано на корпусе или в ТТХ по каталогу. Перед использованием в работе можно проверить его фактическую способность выдавать положенный разряд.

Для этого конденсатор заряжается напряжением ниже номинального в течение нескольких секунд. Для высоковольтного, на 600 В, подойдет напряжение в 400 В, для низковольтного на 25 В — 9 В, и тому подобное.

После этого мультиметр переводится на измерение постоянного (!) напряжения, и подключается к испытываемой детали. Начальное значение на экране и есть значение разряда.

Обратите внимание, что цифры на экране будут очень быстро уменьшаться — конденсатор разряжается.

Если начальное значение на дисплее мультиметра меньше номинала — элемент не держит заряда. Учтите, что в любом случае разряжается он быстро.

Определение напряжения при помощи мультиметра

Проверить исправную работу конденсатора возможно благодаря измерению напряжения, сравнив затем полученный результат с номиналом. Для выполнения диагностики, необходим источник питания, у которого напряжение должно быть немного меньше, чем у исследуемого элемента.

Например, если у конденсатора показатель в 25 В, то подойдёт 9-вольтный источник. Подсоединяют щупы к ножкам, предварительно обращая внимание на полярность, затем ждут немного времени — примерно несколько секунд. Случается, что время прошло, а просроченный компонент всё еще функционирует, хотя характеристики приведены иные. В подобном случае его требуется систематически контролировать.

Как измерить емкость без мультиметра (Руководство, 2023)

Емкость — это способность конденсатора накапливать энергию. Измеряем этот параметр с помощью емкостного измерителя или мультиметра.

Но вот интересный вопрос…

Как измерить емкость без мультиметра? Возможно ли это сделать или нет?

Ну, это то, что мы узнаем в этой статье.

К концу этой статьи вы должны знать:

• Как измерить конденсаторы без использования цифрового мультиметра.
• Различные варианты измерения емкости
• Общая теория измерения емкости
• Как записать значение емкости корпуса конденсатора
• Как использовать значение ESR для измерения емкости
• Как использовать постоянную времени для измерения емкости и многое другое

Звучит интересно? Тогда я уверен, что вам понравится остальная часть этой статьи.

Начнем.

Содержание

Как измерить емкость без мультиметра?

Конденсатор — это компонент схемы с двумя выводами, который мы используем для фильтрации шума, сглаживания сигнала и накопления энергии.

Я уверен, что вы найдете этот компонент почти в каждой электронной схеме. Причина в том, что нам нужно сглаживание сигнала или опорное напряжение почти в каждой схеме.

Ниже приведен символ схемы и несколько конденсаторов реального времени:

Как видите, у него две клеммы. Для электролитических конденсаторов одна клемма является анодом (+), а другая клемма — катодом (-).

Конденсатор бывает двух основных типов:

• Электролитический конденсатор
• Керамический конденсатор

Электролитические конденсаторы зависят от полярности. Вам нужно подключить положительный анод к положительной клемме источника напряжения, а отрицательный катод к отрицательной клемме источника напряжения.

В то время как керамические конденсаторы не зависят от полярности. Вы можете соединять их в любом направлении. Они будут работать одинаково.

Ниже приведена схема конденсаторов идеального и реального времени.

Конденсаторы реального времени имеют дополнительное эквивалентное последовательное сопротивление (ESR).

Независимо от того, с каким типом конденсатора мы работаем. Важно знать значение его емкости. Откуда мы знаем это значение?

Тема этой статьи — как измерить емкость без мультиметра или измерителя емкости.

Давайте узнаем как.

1. Считывание емкости непосредственно с конденсатора

Этот метод является самым простым и эффективным способом измерения емкости без использования мультиметра. На самом деле, у вас нет ни метра, ни какого-либо инструмента для этого метода.

Выполните следующие простые шаги для электролитического конденсатора:

• Возьмите электролитический конденсатор
• Полностью разрядите его, прежде чем прикасаться к нему
• На корпусе вы найдете написанное значение емкости для номинального максимального напряжения и допуска.

• Это так просто.

Для керамического конденсатора выполните следующие простые шаги:

• Возьмите керамический конденсатор и запишите его письменный код
.
• Первые две цифры (начиная слева) кода — значение емкости
• Остальные 10 множителей
• Поскольку керамические конденсаторы представляют собой небольшие емкости, они измеряются в пФ, нФ, мкФ.
• Например:

Ниже приведен код керамического конденсатора и таблица его эквивалентной емкости для справки.

Хорошо!

Описанный выше метод широко используется для измерения значения емкости без использования мультиметра.

Вы можете сказать, что это очень просто.

Но этот метод наследует проблему. Вы можете прочитать значение емкости, используя этот метод. Но вы можете быть уверены, что конденсатор исправен, только если он новый.

Если вы работаете со старыми конденсаторами. Тогда я считаю, что этот метод может привести к ложным показаниям.

Вот почему в практических ситуациях не стоит проверять емкость, не имея приличного мультиметра.

Да, метод полезен, но он ограничен. Вы не можете использовать этот метод для проверки конденсатора, если он плохой или хороший, или даже если он действительно обеспечивает это записанное значение или нет.

Давайте расширим нашу схему знаний и посмотрим, какие у нас есть другие варианты вместо использования мультиметра.

2. Использование тестера компонентов

Думаю, этот метод вам понравится больше, чем описанные выше. Почему? Потому что это очень просто.

Тестер компонентов — это устройство, подобное мультиметру или измерителю емкости. Но он ориентирован как на тестирование, так и на измерение.

В то время как мультиметр просто выполняет измерение и оставляет проверку конденсатора на усмотрение человека и его опыт.

Тестер компонентов решает эту проблему. И сказать вам прямо, если компонент плохой или хороший. Оставив догадки.

Ниже приведен тестер компонентов m328 (ссылка на продукт).

Тестер M328

Чтобы использовать этот тестер для проверки конденсаторов, выполните следующие действия.

• Возьмите конденсатор и тестер m328
• Включите тестер и вставьте конденсатор в гнездо
• Не забудьте сначала разрядить конденсатор, иначе он может повредить тестер компонентов
• Это настолько важно и критично, что если вы случайно забудете об этом шаге (разрядке конденсатора), вы можете в конечном итоге разрушить свой счетчик. Для дополнительной информации всегда разряжайте конденсатор перед измерением любого его параметра.
• Разрядка конденсатора может быть выполнена путем замыкания его ветвей любым доступным способом. Но не просто закорачивайте ножки проводом с низким сопротивлением, хорошей практикой является использование материала с высоким сопротивлением.
• Нажмите тестовую кнопку
• См. значение емкости и ESR, если конденсатор в порядке
• В противном случае тестер покажет на экране сообщение о том, что конденсатор неисправен

Это так просто.

3. Использование осциллографа

Да, вы также можете измерить значение емкости с помощью осциллографа.

Вы знаете, если вы читаете этот блог. Это означает, что вы хотите иметь знания об электронике.

Верно?

Ну…

Единственный практичный способ измерить емкость без мультиметра — это записать значение на корпусе конденсатора. Которые мы рассмотрели в предыдущем разделе.

Остальные методы — это моя попытка поделиться знаниями о том, что без мультиметра какие другие возможные решения?

И использование осциллографа — один из многих способов измерения емкости конденсатора.

Вопрос как?

Что ж, постоянная времени — один из удивительных параметров конденсатора, который мы можем использовать для этого метода.

Время, необходимое конденсатору для зарядки до 63,2% от заданного источника напряжения, называется постоянной времени конденсатора.

Давайте посмотрим на математику, стоящую за этим, чтобы вы могли ясно понять, о чем я говорю.

Для этого метода вам понадобится осциллограф для измерения постоянной времени.

• Первая разрядка конденсатора
• Затем подключите конденсатор последовательно с резистором 10К
• Соедините резистор этой серии с источником напряжения
• Подсоедините осциллограф к конденсатору и запишите время заряда, когда конденсатор зарядится до 63,2% от подключенного источника питания
• После этого, используя приведенное выше уравнение, измерьте емкость
• Так измеряется емкость с помощью осциллографа
• После этого вы также можете сделать следующее
• Сравните это значение емкости с указанным на корпусе конденсатора
• Если они совпадают, у вас хороший конденсатор
• В противном случае ваш конденсатор неисправен

Разрядка конденсатора

Конденсатор – это устройство накопления заряда. Это означает, что он может накапливать заряды, даже если он не подключен к цепи.

Поэтому очень важно перестраховаться с этим компонентом. В противном случае это может привести к поражению электрическим током и полному повреждению измерительного прибора.

Поняв вышеупомянутую опасность сильно заряженного конденсатора, мы должны знать, как разрядить конденсатор перед работой с ним.

Как разрядить конденсатор?

Есть несколько способов разрядить конденсатор.

Например:

• С помощью отвертки
• Использование разрядного резистора
• Использование плоскогубцев с высоким сопротивлением

Использование отвертки

Чтобы разрядить конденсатор с помощью высокоомной отвертки, выполните следующие простые шаги:

• Возьмите изолированную отвертку (с более длинной ручкой) и держите ее в одной руке.
• Возьмите конденсатор в другую руку и коснитесь металлической частью отвертки обоих выводов конденсатора.
• Вы увидите искры и услышите потрескивание, что указывает на электрический разряд.
• Повторите несколько раз, чтобы убедиться, что конденсатор полностью разряжен.

Использование плоскогубцев с высоким сопротивлением

Выполните следующие простые шаги для разрядки конденсатора с помощью плоскогубцев (простой инструмент):

• Повторите тот же шаг, что и для отвертки. Но на этот раз используйте плоскогубцы вместо отвертки.
• На мой взгляд, плоскогубцы более эффективны, чем отвертки.

Использование разрядного резистора

Выполните следующие простые шаги, чтобы разрядить конденсатор с помощью резистора:

• Возьмите резистор большого номинала (обычно несколько кОм) с высокой номинальной мощностью (например, 5 Вт) и подключите его к клеммам конденсатора.
• Вместо прямого подключения можно использовать провода с зажимами типа «крокодил» на обоих концах.
• Конденсатор будет медленно разряжаться, и вы можете контролировать напряжение на выводах конденсатора с помощью мультиметра.

Заключение

Конденсаторы — это два концевых пассивных компонента, которые мы используем для различных ролей в наших схемах. Такие как фильтрация, шумоподавление и накопление энергии.

Проблема с конденсаторами заключается в том, что со временем они изнашиваются и требуют замены.

Кроме того, для нового проекта нам необходимо сначала проверить, хороший или плохой конденсатор, прежде чем размещать или припаивать его к печатным платам.

Итак, чтобы убедиться, что у нас есть хорошие конденсаторы. Нам нужно проверить и проверить их.

Для этого нам нужно измерить его емкость.

Обычно мы используем мультиметр и измеритель емкости для измерения значения емкости.

А можно ли измерить емкость без мультиметра?

Да, это так.

Мы можем измерить емкость конденсатора по корпусу конденсатора.

• На электролитическом конденсаторе значение емкости написано на корпусе
• Для керамических конденсаторов нам нужно прочитать код на их корпусе.

Помимо этого, мы также можем попробовать тестер компонентов и осциллограф.

Хорошо!

Вот и все. Это все, что у меня есть для вас о том, как измерить емкость без использования цифрового мультиметра. Надеюсь, вам понравились мои ограниченные знания.

Спасибо и счастливой жизни.

Другие полезные посты:

• Идентификация анода и катода конденсатора (2 простых способа)
• #10 Функции конденсатора в цепях (некоторые наилучшие варианты использования)
• Что такое конденсатор в электронике (Краткое руководство для начинающих)
• Проверка электронных конденсаторов (5 простых методов проверки)
• Испытательный конденсатор без выпайки [внутрисхемное тестирование]
• 6 Лучшие методы измерения конденсаторов (Easy Guide)

Как проверить конденсатор с помощью мультиметра?

Энергия хранится в конденсаторах в виде электрических зарядов. Конденсаторы слишком важны, чтобы их игнорировать; это электрические компоненты, которые играют важную роль в вашей электронике.

Конденсаторы выполняют функции зарядки и разрядки, то есть высвобождения заряда в цепь через пластину конденсатора, когда первая заряженная пластина может дольше удерживать накопленный в ней ток.

Конденсаторы входят в состав двигателей кондиционеров, обогревателей и компрессоров холодильников. Таким образом, очевидно, что одна из неисправностей вашей электроники может быть связана с вашим конденсатором.

Чтобы проверить конденсатор, вам придется использовать мультиметр (если у вас нет мультиметра, проверьте его на Amazon.com и выберите один). Вы должны знать, что мультиметр функционирует как прибор для устранения неполадок, который измеряет сопротивление, ток и напряжение.

Но вопрос будет « как проверить конденсатор с помощью мультиметра ?» Мы бы ответили на этот вопрос, кратко объяснив, как вы можете использовать мультиметры с различными функциями для проверки конденсатора.

Как проверить конденсатор с помощью мультиметра с настройкой емкости

Если у вас есть цифровой мультиметр , работающий с настройкой емкости, то вам повезло! Это быстрый и точный способ проведения этого теста.

Емкость измеряется в фарадах. Используя мультиметр с настройками емкости, он может измерять конденсаторы от нескольких нанофарад до более крупных микрофарад.

• Для проведения этого теста вам необходимо отсоединить конденсатор от платы и полностью разрядить его; вы можете сделать это, подключив его к светодиоду или мощному резистору. На внешней стороне конденсатора могут быть напечатаны как конденсатор, так и номинальное напряжение, поэтому следующее, что нужно сделать, это принять к сведению эти номиналы.
• Установите ручку цифрового мультиметра на установку емкости, затем подключите щупы к клеммам конденсатора. Чтобы получить правильные показания электролитического конденсатора, подключите красный щуп к положительной клемме, а затем черный к отрицательной клемме. Для неэлектролитов вы можете соединить их любым способом; это не имеет значения.
• После всех этих настроек и размещений вы можете проверить показания вашего мультиметра. Поскольку электролитические конденсаторы могут высыхать, ваши показания могут быть немного меньше номинальных значений на внешней стороне, но пока они близки к номинальным значениям, ваш конденсатор работает правильно.

Если разница между вашими показаниями и номинальной величиной значительна, проблема вашего прибора может заключаться в неисправном конденсаторе.

Как проверить конденсатор с помощью мультиметра без настройки емкости

Поскольку в некоторых менее дорогих мультиметрах отсутствуют настройки емкости, и, если у вас есть одна из них, вы все равно можете проводить с ними проверки своих конденсаторов.

• Как и в мультиметрах с настройкой емкости, сначала необходимо удалить конденсатор из цепи и убедиться, что он разряжен. Следующее, что нужно сделать здесь, это установить ручку мультиметра на омы, чтобы измерить сопротивление и выбрать высокий диапазон.
• Также, как и в предыдущем мультиметре, о котором мы говорили, соедините щупы красного цвета с плюсом и черного с минусом в случае с электролитическими конденсаторами, а в случае с неэлектролитическими можно расположить их как угодно.
• Цифровой мультиметр покажет сопротивление, поэтому запишите его, прежде чем оно изменится на сопротивление разомкнутой цепи, которое равно бесконечности.
• После этого отсоедините щупы от конденсаторов и повторите процесс несколько раз. Каждый тест должен показывать разные показания сопротивления, чтобы доказать, что конденсатор работает правильно, поэтому, когда он показывает одни и те же результаты по отдельности, у вас поврежден конденсатор.

Проверка конденсаторов с помощью мультиметра без настроек емкости не может гарантировать точность измерения емкости конденсатора, но с ее помощью можно определить, хороший конденсатор или плохой.

Как проверить конденсатор с помощью мультиметра для измерения напряжения

Мультиметры могут работать как вольтметры, а конденсаторы рассчитаны на максимальное напряжение, которое может быть приложено к ним, поэтому этот тест будет сосредоточен на измерении напряжения. номинальное напряжение конденсатора.

• Первым делом, как обычно, отсоедините конденсатор от платы и разрядите его, если ваш аналоговый мультиметр имеет несколько диапазонов Ом, поставьте его на место омметра, но выберите высокий диапазон.
• Подсоедините щупы мультиметра к выводам конденсаторов и наблюдайте за показаниями. Аналоговые мультиметры отображают свои показания с помощью движения стрелки, которая определяет, хороший конденсатор или плохой.

Для рабочего конденсатора стрелка будет показывать низкое значение сопротивления и будет постепенно увеличиваться при движении вправо. Конденсатор является закороченным конденсатором и требует замены, если стрелка остается низкой. Если стрелка мультиметра показывает высокое значение или вообще не двигается, значит, конденсатор разомкнут, то есть он разряжен и подлежит замене.

Заключение

В заключении мы хотели бы, чтобы вы знали, что хотя конденсаторы можно разделить на электролитические и неэлектролитические, они выходят из строя по нескольким причинам.

Электролитические конденсаторы выходят из строя из-за разряда слишком большого тока в течение короткого периода времени, а неэлектролитические конденсаторы выходят из строя из-за утечек.

Другой причиной, по которой любой из обоих классов может быть поврежден, могут быть пики или перепады напряжения.

Если проверка вашего устройства показала, что у вас неисправный конденсатор, вы можете немного сэкономить, наняв техника для ремонта или купив новый прибор, заменив конденсаторы и вернув вашему устройству полную работоспособность.

Часто задаваемые вопросы

Как проверить мультиметром конденсатор в цепи?

Прежде чем мы начнем, вы должны знать, что проверка конденсаторов с помощью мультиметра в цепи может быть опасной и должна проводиться профессионалом.

Если вы считаете, что у вас достаточно опыта и технических знаний, чтобы сделать это, убедитесь, что вы принимаете меры предосторожности в любом случае, и продолжайте читать. При этом процесс проверки конденсаторов с помощью мультиметра в цепи — это просто.

В первую очередь нужно взять плоскогубцы и разрядить ими конденсатор. Вы можете сделать это, нажав пассатижами как положительный, так и отрицательный выводы конденсатора, просто убедитесь, что у ваших плоскогубцев есть резиновые ручки, и не нажимайте слишком сильно. Закрытие плоскогубцами должно быть достаточно в большинстве случаев. После того, как вы закончите это делать, возьмите мультиметр и установите его в емкостной режим.

Если у вас есть мультиметр с автоматическим выбором диапазона, это отлично, если вы не убедитесь, что вы установили мультиметр на максимально возможную настройку емкости. Определите положительный и отрицательный выводы конденсатора и прижмите к ним щупы. Вы должны получить показание, и оно должно начать двигаться к бесконечности.

Если у вас возникли проблемы с прижатием щупов мультиметра к выводам конденсатора и сохранением контакта, вы можете заменить один или оба щупа на мультиметре щупами типа «крокодил». Просто убедитесь, что у вас достаточно места на выводах конденсатора для их размещения.

Как разрядить конденсатор мультиметром?

Опять же, это тоже может быть чрезвычайно опасно, особенно если вы делаете это, когда конденсатор находится в цепи. Если нет необходимости делать это самостоятельно, лучше вызвать электрика.

Если вы решили продолжить, убедитесь, что вы принимаете все возможные меры . Я люблю носить стойкие к сильному току резиновые перчатки, разработанные специально для этой цели.

Для этого ваш мультиметр должен иметь функцию низкого импеданса и пару щупов, покрытых толстой резиной. Ваш мультиметр также должен быть сертифицирован как минимум CAT III, если вы хотите попытаться сделать это с ним.

Итак, вот в чем дело.

Настройте мультиметр на функцию низкого импеданса и возьмите щупы. Определите, какой провод положительный, а какой отрицательный, на конденсаторе и соответствующим образом разместите щупы. Держите зонды на полюсах и дождитесь завершения процесса разрядки.

Нет необходимости делать что-либо еще, кроме как заботиться о своей безопасности, так как мультиметр позаботится о процессе разрядки конденсатора.

Уровень заряда можно наблюдать на экране мультиметра. В зависимости от типа конденсатора начальное значение заряда будет отличаться от модели к модели.

Вы должны убедиться, что вы держите щупы на полюсах, пока значение на мультиметре не достигнет нуля. Также может быть полезно визуально осмотреть конденсатор на наличие повреждений и вздутий, прежде чем вы начнете. Если вы обнаружили какие-либо признаки повреждения, не делайте этого, а обратитесь к специалисту.

Как проверить конденсатор на плате?

Конденсаторы на платах проверяются так же, как мы тестируем конденсаторы, когда они не на платах. Во-первых, вам нужно убедиться, что плата не подключена к какому-либо источнику питания во время выполнения этого теста. Далее необходимо визуально осмотреть конденсатор на наличие повреждений.

Самый заметный признак повреждения конденсатора, который можно обнаружить визуально, — вздувшаяся верхняя часть. Если вы видите это, даже не пытайтесь проверить конденсатор, потому что он определенно поврежден.

Возьмите плоскогубцы и прижмите их к выводам конденсатора, прежде чем начать тест. Это разрядит конденсатор и позволит получить более точные показания.

Сделав это, возьмите мультиметр и включите емкостный режим. Убедитесь, что вы проверили полярность конденсатора, который собираетесь тестировать, чтобы знать, какой щуп и где разместить.

Как построить простой аналоговый емкост…

Пожалуйста, включите JavaScript

Как создать простой аналоговый измеритель емкости

Имейте в виду, что это может быть опасно, и убедитесь, что вы на сто процентов уверены, что знаете что вы делаете, прежде чем продолжить.

Возьмите щупы мультиметра и поместите их на выводы конденсатора в соответствии с их полюсами. Вы должны получить чтение. Если вы не уверены, что означает полученное вами показание, обратитесь к основной статье, чтобы получить подробные инструкции о том, как считывать результаты измерения емкости.

Как проверить конденсатор холодильника?

Конденсаторы, используемые в охлаждающих и нагревательных устройствах, называются «пусковыми конденсаторами». Их легко идентифицировать, так как они обычно значительно больше, чем обычные конденсаторы. Я пишу это, потому что вам нужно вынуть конденсатор из холодильника, чтобы проверить его.

Прежде чем приступить к извлечению конденсатора из холодильника, убедитесь, что холодильник не подключен к электрической розетке, и имейте в виду, что работа с такими большими конденсаторами может быть чрезвычайно опасной, поскольку старые конденсаторы холодильника иногда могут взорваться, если холодильник не был должным образом поддерживается. Осмотрите конденсатор сбоку для получения более подробной информации и соответствующим образом отрегулируйте настройки мультиметра.

Обычно установка на мультиметре максимальной емкости работает лучше всего, но не принимайте мои слова как должное. Я не рекомендую вам пытаться разряжать конденсаторы холодильника самостоятельно, если вы не знаете, что делаете, кроме того, некоторые конденсаторы холодильника могут быть необратимо повреждены, если вы сделаете это неправильно, а другие могут взорвать ваш мультиметр, если вы сделаете это неправильно. вы их не разряжаете.

Конденсатор лучше всего погуглить и посмотреть самому на сайте его производителя или вызвать мастера. Как только вы решите это, возьмите мультиметр и поместите щупы на правильные клеммы на конденсаторе, конечно, после того, как вы их правильно идентифицировали.

Как проверить конденсатор кондиционера мультиметром?

Конденсаторы кондиционера могут быть такими же большими, как конденсаторы холодильника, или даже больше!

Радует то, что для их проверки и проверки работоспособности не требуется никакого специального оборудования – достаточно будет мультиметра. Прежде всего, вам нужно удалить конденсатор из вашего блока переменного тока. Процесс снятия конденсаторов с кондиционеров отличается от модели к модели.

На некоторых моделях конденсаторы снимать не нужно, но они встречаются очень редко. Поскольку это может быть опасно, если вы не уверены, что делаете, обратитесь к специалисту по кондиционерам, чтобы он сделал это за вас. В отличие от обычных конденсаторов, конденсаторы переменного тока имеют три вывода. Определите клеммы «C» и «fan» на конденсаторе. Установите мультиметр на емкость.

Поместите положительный щуп на клемму «C», а отрицательный щуп на клемму «вентилятор». Если ваш конденсатор исправен, значение на дисплее мультиметра должно увеличиться. Если нет увеличения значения, конденсатор поврежден.

Как проверить пусковой конденсатор цифровым мультиметром?

Пусковой конденсатор — это конденсатор, который изменяет выходной ток, чтобы двигатель мог начать вращаться. Отсюда и название «стартовый» конденсатор. Как правило, пусковые конденсаторы мало чем отличаются от других типов конденсаторов.

Они могут быть несколько больше по размеру, но это просто упрощает их идентификацию и удаление при необходимости. Я предпочитаю использовать щупы типа «крокодил» для разрядки конденсаторов такого типа.

Возьми конденсатор и два щупа-аллигатора. Определите положительные и отрицательные клеммы на конденсаторе и зажмите их соответствующим образом с помощью щупов-аллигаторов. Убедитесь, что щупы не подключены к мультиметру, когда вы выполняете эту часть. Кроме того, вам нужно быть особенно осторожным, чтобы не коснуться концов Gators при этом и подготовиться к искре.

Теперь возьмите концы и соедините их вместе на долю секунды. При необходимости повторите. Еще раз, будьте особенно осторожны, чтобы держать пальцы на расстоянии, делая это, и если вы не уверены, что вам следует делать, позвоните профессионалу.

Как только конденсатор разрядится, установите мультиметр в режим измерения емкости и подключите Gators. Если нет показаний или если они остаются прежними на довольно низком уровне, вы знаете, что ваш пусковой конденсатор поврежден.

Как проверить конденсатор двигателя мультиметром?

Положите конденсатор на стол или любую другую ровную поверхность. Возьмите мультиметр и установите его на емкость. После того, как вы это сделали, вам необходимо визуально осмотреть конденсатор на наличие повреждений. Так как они довольно большие и крепкие, физически повредить их вряд ли получится, но тем не менее, сделайте это.

При обнаружении каких-либо признаков физического повреждения (под физическим повреждением я подразумеваю разрывы и сильное вздутие) не проверяйте конденсатор, а приобретите новый. Конденсаторы электрического двигателя имеют две клеммы, поэтому убедитесь, что вы определили положительную и отрицательную, прежде чем мы начнем.

Подсоедините положительный провод к положительной клемме, а отрицательный провод к отрицательной клемме и удерживайте их там. При этом вы должны увидеть увеличение значения, отображаемого на мультиметре.

Значение достигнет определенной точки, а затем начнет падать. Это происходит потому, что конденсатор поглощает мощность, когда она достигает определенной точки, как и должно быть. Если значение остается постоянным, это означает, что конденсатор пробит.

Как проверить конденсатор микроволновки мультиметром?

После извлечения конденсатора из микроволновой печи обязательно полностью разрядите его. Вы можете использовать метод, который включает в себя плоскогубцы, или вы можете использовать свой мультиметр. Важно, чтобы конденсатор был полностью разряжен перед началом теста.

После того, как вы поместите конденсатор сбоку, определите положительные и отрицательные клеммы. Было бы лучше, если бы вы использовали зажимы типа «крокодил» и соответствующим образом закрепили клемму.

Возьмите еще одну пару зажимов типа «крокодил» и соедините оставшиеся клеммы вместе, чтобы обеспечить естественное протекание заряда. Вы, наверное, знаете, как сделать следующую часть.

Возьмите мультиметр и установите его на емкость. Подключите положительный и отрицательный щупы Gator к мультиметру и проверьте показания. Если ваш конденсатор находится в рабочем состоянии, показания должны начать расти, а после достижения определенной точки они должны начать падать, потому что конденсатор начал поглощать энергию мультиметра.

Как проверить конденсатор теплового насоса с помощью мультиметра?

Конденсаторы от теплового насоса могут иметь две или три клеммы. Процесс для конденсатора с двумя выводами остается таким же, как и для любого другого типа конденсатора. Определите полярность каждой клеммы и разрядите их, используя зажимы-крокодилы или метод плоскогубцев.

Будьте осторожны при этом, потому что при этом будет разряжаться остаточная электрическая энергия. Как только конденсатор разрядится, возьмите мультиметр и соедините клеммы в соответствии с их полярностью.

Прочитайте результаты и все.

Чтобы проверить конденсатор теплового насоса с тремя клеммами, сначала необходимо определить, какая клемма является положительной, а какая отрицательной. Кроме того, каждый терминал выполняет определенную функцию, т. е. соединяется с другой составной частью и обеспечивает ее правильную работу. Прежде чем делать это, убедитесь, что вы знаете схему своего мультиметра.

Разрядите положительные и отрицательные клеммы и установите мультиметр в режим измерения емкости. Подсоедините датчики и проверьте показания. Если вы все сделали правильно, оставшаяся клемма также должна быть положительной (зависит от конденсатора к конденсатору), поэтому вы можете проверить и эту клемму.

Как проверить конденсатор мультиметром на материнской плате?

Прежде чем начать это делать, убедитесь, что материнская плата не подключена к какому-либо источнику питания. Самое главное, на что нужно обратить внимание, если вы хотите проверить конденсатор с помощью мультиметра, который все еще подключен к материнской плате, — это пространство.

Достаточно ли у вас места, чтобы кончики щупов касались полярности конденсатора? Он не обязательно должен быть на верхней стороне материнской платы. Некоторые конденсаторы припаяны к материнской плате таким образом, что их выводы торчат с другой стороны материнской платы. Проверьте, так ли это.

Если есть возможность, возьмите плоскогубцы с резиновыми ручками и разрядите ими конденсатор. Если это невозможно, возьмите щупы вашего мультиметра и разрядите с их помощью конденсатор. Убедитесь, что зонды аллигаторов отсоединены и что вы не держите их за какие-либо части, которые могут проводить электричество или где вас может коснуться искра.

Подсоедините щупы к каждому полюсу конденсатора и на мгновение прижмите концы проводов друг к другу. Держите пальцы на расстоянии от той части, которую будете соединять, чтобы вас не ударило током.

На мгновение сожмите их вместе и сразу же снимите, как только искра пройдет. Возьмите мультиметр и установите его на емкость. Подключите щупы к клеммам в соответствии с их полярностью и проверьте результаты.

Как проверить мультиметром конденсатор двигателя вентилятора?

Если вы хотите проверить конденсатор двигателя вентилятора, перед началом проверки обязательно разрядите его с помощью отвертки. Прижмите отвертку к клеммам, и конденсатор разрядится.

Убедитесь, что ручка вашей отвертки устойчива к поражению электрическим током, и будьте осторожны, когда начнете разряжать конденсатор.   Конденсаторы двигателя вентилятора обычно имеют две клеммы, но многие из них имеют три клеммы.

Процесс в основном одинаков для обоих типов, с той лишь разницей, что конденсаторы с тремя выводами имеют два положительных вывода вместо одного, как у конденсаторов с двумя выводами.

Когда конденсатор разрядится, возьмите мультиметр и установите его на емкость. Определите положительные и отрицательные клеммы и поместите на них щупы. Проверьте показания мультиметра.

Как проверить конденсатор насоса для бассейна с помощью цифрового мультиметра?

Если вы считаете, что есть проблема с конденсатором насоса вашего бассейна и хотите проверить его, чтобы убедиться в этом, подойдите к панели управления работой бассейна. Установите его в выключенное положение и убедитесь, что секция бассейна, регулирующая поток воды, обесточена.

Установите все выключатели в выключенное положение. Если вы не уверены, что правильно и безопасно отключили бассейн от электросети, вызовите для этого специалиста. Делать это нужно как можно дальше от воды.
