Как измерить напряжение на аккумуляторе: Как проверить аккумулятор мультиметром: емкость зарядки и напряжение

Как проверить аккумулятор мультиметром: емкость зарядки и напряжение

Ни для кого не секрет, что любому аккумулятору необходим уход, и соблюдение рекомендаций по эксплуатации. Такие характеристики, как ёмкость, заряд, ток и напряжение необходимо проверять мультиметром.

Достаточно проверить аккумулятор автомобиля мультиметром, чтобы выявить проблемы, и принять необходимые меры, для их устранения. Периодические проверки помогут выявить, и избежать многих проблем, которые могут возникнуть при эксплуатации батареи.

Содержание статьи:

Оборудование

Чтобы проверить и снять необходимые показатели с автомобильного АКБ подойдут следующие приборы:

USB-тестер

• Мультиметр;
• Нагрузочная вилка;
• Встроенный индикатор.

Для проверки Литий ионных батарей с форм-фактором 18650 (для телефонов, смартфонов, ноутбуков) потребуется USB-тестер.

Но если с Li-Ion 18650 проблем при измерении не возникает, и все данные выводятся в удобной пользователю форме, то с проверкой автомобильного автомобильных аккумуляторов сложнее – мультиметр показывает значения, на основе которых нужно будет делать вывод о состоянии аккумулятора.

Но есть несколько способов для измерения значений батареи в автомобиле.

Встроенный показатель

Проверка заряда мультиметром

Самый простой способ определения заряда – достаточно посмотреть на индикатор, располагающийся на АКБ.

Есть 3 основных цвета информирующие автовладельца, о проблемах:

• Зелёный – полностью рабочее состояние и максимальный заряд;
• Чёрный – необходима зарядка;
• Белый – низкий уровень электролита.

Всё выглядит легко и просто, а главное – никаких лишних действий. Но если углубиться – индикатор может не совсем точно показывать уровень заряда, и второй минус — АКБ с индикатором стоят дороже обычных. Аккумуляторы такого типа стоят на 25-35% выше, чем аналоги.

Нагрузочная вилка

Проверка АКБ нагрузочной вилкой

Способ является достаточно достоверным, но не получил распространения из-за отсутствия такого прибора у большого количества автовладельцев. Нагрузочная вилка имитирует нагрузку на аккумулятор – подаёт нагрузку стартера на батарею, и если такое испытание пройдено, то аккумулятор полностью отвечает всем необходимым требованиям, и не подведёт в любую погоду.

Замеры необходимо проводить в 2 этапа:

• Без нагрузки – при замерах показания должны составить 12.5-12.7 В.
• С нагрузкой – минимальное напряжение – 9 В. При меньших значениях необходима зарядка или замена.

Мультиметр

Проверить заряд аккумулятора мультиметром – самый простой и распространённый способ. Для этого не потребуется никаких лишних приборов и устройств. Мультиметром проверяется не только заряд АКБ автомобиля, но также возможно проверить ток аккумулятора мультиметром, ёмкость, батарею шуруповёрта, батареи 18650 и многое другое.

Проверка автомобильного аккумулятора

Необходимо совершать несколько последовательных действий для измерения:

Красный мультиметр

1. Переключить прибор в режим вольтметра, и подключить провода к устройству.
2. Выставить переключателем значением 20 Вольт.
3. Снимаются показатели, подключив провода мультиметра к клеммам аккумулятора.
4. Смотрятся полученные значения и сравниваются с нормой:

• 7-13. 2Вольта – полная зарядка;
• 9-12.2 В – заряд приблизительно 50%;
• Меньше 11.7 В – необходима срочная зарядка, батарея севшая.

Исходя из замеров, необходимо сделать вывод, и принять необходимые действия, чтобы не возникло проблем при эксплуатации.

Как правильно подключить и произвести замеры мультиметром можно увидеть на видео.

Ёмкость

Проверить емкость аккумулятора мультиметром очень просто — достаточно лампочки и АКБ. Необходимо собрать цепь, в которой, к батарее подсоединена лампочка и мультиметр. Периодически снимаются показания, и когда напряжение начнёт падать ниже 12 Вольт – значит, процесс разряда батареи начался.

Для подсчёта ёмкости необходимо взять время, которое прошло с момента включения лампочки, и умножить его на потребляемый ток (лампочкой) – полученное число является ёмкостью аккумулятора.

Ток

Прибор мультиметр

Проверить ток аккумулятора мультиметром также легко и доступно каждому. Для этого нужно собрать цепь, из АКБ, потребителя и мультиметра.

1. Собирается цепь, где прибор переводится в режим амперметра, и один провод присоединяется к клемме (плюсовой).
2. На минусовую клемму подключается «потребитель».
3. К второй клемме «потребителя» подключается второй провод мультиметра, значение, появившееся на дисплее мультиметра – измеряемая величина.

Зарядка

АКБ

Вполне реально без затруднений проверить зарядку аккумулятора мультиметром в автомобиле. Чтобы провести проверку необходимо завести автомобиль, и замерить показатели на клеммах – нормальными значениями считается 13.6-13.9 В.

Указанное напряжение, выдаваемое генератором, считается нормой, и свидетельствует о нормальной работе АКБ и генератора.

Если более 14 В – это говорит о разряде аккумулятора. А если меньше – контакты окислились. Если чистка контактов не помогла – значит, аккумулятор требует замены.

Другие устройства

Возможно измерение и других видов аккумуляторов (не только автомобильных) мультиметром – шуруповёрты, батареи 18650, и другое оборудование. Все необходимые действия немногим отличаются от замеров автомобильного аккумулятора – схемы и последовательности измерений похожие, поэтому если возникла необходимость измерить показатели АКБ – смело можно полагаться на последовательность, и схему измерения автомобильного аккумулятора.

Важно: при измерении батарей необходимо выставлять на тестере необходимые показатели – это необходимо для корректного измерения!

Итогом можно сказать, что мультиметр – отличный и доступный инструмент для измерения любых показателей! А если владелец автомобиля или гаджета будет извещён о проблемах с АКБ — он сможет вовремя их устранить!

Какое напряжение должно быть на аккумуляторе и как померить

По напряжению аккумулятора можно судить о степени заряженности АКБ, поэтому следует научиться правильно определять эту величину на клеммах источника электроэнергии.

В этой статье будут описаны основные методы измерения этого параметра с помощью мультиметра, а также будут приведены эталонные значения напряжения на батареях различной конструкции.

Напряжение аккумулятора под нагрузкой

Напряжение аккумулятора под нагрузкой будет ниже, чем в состоянии покоя. По этому показателю можно также судить об исправности батареи.

Если после подключения нагрузочной вилки контрольный прибор покажет менее 9 В, то АКБ разряжена и ее необходимо зарядить. Если после повторения процедуры ситуация не изменится, то батарею в ближайшее время нужно будет заменить новой.

Если нет возможности применить нагрузочную вилку, для проведения тестирования аккумулятора под нагрузкой, то можно воспользоваться цифровым мультиметром, а в качестве нагрузки включить стартер двигателя.

Если напряжение в бортовой сети при включении стартера упадёт ниже 9 В, то в этом случае также потребуется зарядить АКБ с помощью ЗУ. Также стоит проверить элементы проводки и потребители электроэнергии на исправность.

Если нет утечки электричества в системе, а при полностью заряженной батарее будет снова наблюдаться чрезмерное падение напряжения, то аккумулятор стоит заменить.

Если мощные потребители электроэнергии не будут подключаться к аккумулятору, то напряжение под незначительной нагрузкой слишком сильно изменяться не будет.

Напряжение аккумулятора без нагрузки

Напряжение аккумулятора, к которому не подсоединены потребители электроэнергии, составляет 12,6 – 12,8 В. Если напряжение в состоянии покоя меньше этого показателя, то это будет говорить о том, что батарея разряжена или в некоторых банках имеется короткое замыкание.

Эксплуатация АКБ с пониженным уровнем заряда непременно приведёт к образованию на пластинах сернокислого свинца, что станет причиной значительного падения ёмкости устройства.

Чтобы произвести точные измерения напряжения аккумулятора без нагрузки следует обязательно снять клеммы с выводов батареи непосредственно перед подключением измерительного прибора.

Напряжение заряженного аккумулятора

Если аккумулятор полностью заряжен, то величина напряжения будет зависеть от модели АКБ. Если эксплуатируется обычная сурьмянистая батарея, то минимальное значение этого показателя должно быть 12,6 В.

У кальциевого аккумулятора этот показатель может быть немного выше, а на клеммах гелевой батареи, этот параметр не должно опускаться ниже 13 В. При отклонении этого показателя от нормы АКБ необходимо зарядить током равным 10% от ёмкости батареи.

Если напряжение аккумулятора замеряется при работающем двигателе, то показания прибора будут значительно выше. При исправном аккумуляторе и реле-регуляторе напряжение на клеммах может достигать максимального значения в 14 В.

Нормальное напряжение аккумулятора

Нормальное напряжение АКБ – это показатель, который отображён в документации к источнику электроэнергии. Если при покупке новой батареи, её не удаётся зарядить до указанного в инструкции значения, то такая неисправность будет являться гарантийным случаем.

Если на автомобиле исправен реле-регулятор и генератор, то АКБ, во время эксплуатации машины, будет автоматически заряжаться до нормального уровня. Желательно на протяжении всего срока эксплуатации стремиться к использованию батареи только при наличии нормального напряжения на клеммах.

При значительных отклонениях этого параметра в меньшую сторону в зимнее время года, электролит в разряженном аккумуляторе может полностью замёрзнуть, а летом будут более интенсивно разрушаться свинцовые пластины.

Уровень заряда у сурьмянистых и гибридных АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,663	12,463	12,253	12,073	11,903
43,3	12,661	12.,461	12,251	12,071	11,901
37,8	12,658	12,458	12,248	12,068	11,898
32,2	12,655	12,455	12,245	12,065	11,895
26,7	12,650	12,45	12,240	12,060	11,890
21,1	12,643	12,443	12,233	12,053	11,883
15,6	12,634	12,434	12,224	12,044	11,874
10	12,622	12,422	12,212	12,032	11,862
4,4	12,606	12,406	12,196	12,016	11,846
-1,1	12,588	12,388	12,178	11,998	11,828
-6,7	12,566	12,366	12,156	11,976	11,806
-12,2	12,542	12,342	12,132	11,952	11,782
-17,8	12,516	12,316	12,106	11,926	11,756

Уровень заряда у Кальциевых, AGM и GEL АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,813	12,613	12,416	12,013	11,813
43,3	12,811	12,611	12,411	12,011	11,811
37,8	12,808	12,608	12,408	12,008	11,808
32,2	12,805	12,605	12,405	12,005	11,805
26,7	12,8	12,6	12,4	12,0	11,8
21,1	12,793	12,593	12,393	11,993	11,793
15,6	12,784	12,584	12,384	11,984	11,784
10	12,772	12,572	12,372	11,972	11,772
4,4	12,756	12,556	12,356	11,956	11,756
-1,1	12,738	12,538	12,338	11,937	11,738
-6,7	12,716	12,516	12,316	11,916	11,716
-12,2	12,692	12,492	12,292	11,892	11,692
-17,8	12,666	12,466	12,266	11,866	11,666

Напряжение разряженного аккумулятора

Если напряжение аккумулятора менее 11,6 В, то АКБ считается полностью разряженной. В этом случае эксплуатация источника электроэнергии невозможна и для восстановления его работоспособности потребуется использовать зарядное устройство, работающее от сети 220 В.

Практически все свинцовые АКБ чувствительны к полному разряду. Кислотно кальциевые аккумуляторы способно потерять значительную часть своей емкости даже после однократного глубокого разряда. Сурьмянистое устройство обладает большое терпимостью. Наиболее устойчивы к полному разряду являются гелевые и AGM батареи.

Напряжение аккумулятора зимой

Зимой, постоянный недозаряд батареи может привести к значительному уменьшению плотности электролита, вследствие чего жидкость внутри банок может замёрзнуть. Замерзание электролита, во многих случаях, приводит к полной неработоспособности источника электроэнергии. Чтобы этого не произошло в зимний период на клеммах должно быть не менее 12,5 В.

Если эксплуатируется обслуживаемая модель аккумулятора, то уровень заряженности батареи можно контролировать без использования вольтметра. Достаточно производить регулярные замеры плотности электролита, которая у полностью заряженной АКБ должна составлять около 1,28 г/см3.

Зависимость напряжения от плотности электролита

Уровень заряда батареи напрямую зависит от плотности электролита. Если АКБ является обслуживаемой, то уровень заряженности можно довольно точно померить без использования тестера.

С помощью ареометра плотность замеряется забором небольшого количества электролита с каждой банки устройства. Максимальная плотность смеси серной кислоты и воды в полностью заряженном аккумуляторе составляет 1,3 г/см3.

Придерживаться этого показателя следует, если машина эксплуатируется на морозе. В летнее время может эксплуатировать АКБ при плотности 1,26 г/см3 и выше. Если находится в этих пределах, то напряжение на клеммах будет около 12,7 В. При падении плотности происходит и пропорциональное снижение разности потенциалов на клеммах аккумулятора.

Особенно сильно этот показатель может снизиться при наличии негерметичных мест в корпусе батареи, через которые часть электролита будет вытекать. Восстановить уровень электролита можно будет за счёт добавления дистиллированной воды.

Как проверить напряжение аккумулятора мультиметром

Замерить рабочее напряжение на клеммах аккумулятора можно с помощью вольтметром, который является одной из функций мультиметра.

Аккумуляторная батарея является источником постоянного тока, поэтому перед началом измерительных работ следует перевести прибор в положении «DC». Также следует установить ограничение по напряжению 20 В, чтобы можно было произвести более точные измерения.

После правильной подготовки измерительного прибора достаточно будет соединить чёрный щуп с минусом, а красный – с плюсом АКБ, чтобы прибор показал напряжение постоянного тока. Если перепутать щупы, то значение будет отрицательным.

Остались вопросы о напряжении аккумулятора или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

как проверить мультиметром его заряд

Каждому автолюбителю не помешают знания о методах проверки работоспособности аккумулятора. Времена, когда двигатель можно было запустить путём вращения ручного стартера, давно ушли в прошлое. АКБ (аккумуляторная батарея) в современном автомобиле, помимо запуска двигателя, ответственна за питание систем безопасности, сигнализации, электроприводов замков. Хорошее состояние батареи — важнейший фактор правильной эксплуатации транспортного средства.

Случаев, когда требуется проверка работоспособности АКБ, может быть множество. Например, машина долго простояла без эксплуатации, или на улице установились сильные морозы, которые увеличивают нагрузку на батарею, или планируется дальняя поездка в отпуск. Проверить надёжность этого прибора можно, измерив три основных параметра: напряжение, ёмкость и плотность электролита.

Измерительные приборы

Для проверки работоспособности аккумулятора используют несколько приборов и выполняют ряд нехитрых манипуляций:

1. Мультиметр — доступный и удобный прибор, позволяющий с приемлемой точностью определить состояние АКБ.
2. Нагрузочная вилка — устройство, позволяющее имитировать стартовую нагрузку на аккумулятор при запуске двигателя и одновременно производить замер просадки вольтажа на клеммах батареи.
3. Ареометр служит для проверки плотности электролита в банках батареи.
4. Специализированное окошко на корпусе АКБ — цветовой индикатор состояния зарядки необслуживаемых и малообслуживаемых аккумуляторов. Зелёный цвет обозначает 100% заряд, белый — малый уровень электролита, а чёрный говорит о необходимости зарядки.

Проверка АКБ мультиметром

Методика того, как проверить аккумулятор автомобиля мультиметром, интересует многих автолюбителей. Мультиметр (другое название — тестер) является самым легкодоступным и универсальным прибором для всех замеров, связанных с электричеством. Применяется в электрике и электронике. Отлично подойдёт для тестирования автомобильных электрических цепей. Им можно измерить основные параметры, такие как сопротивление, напряжение, сила тока. Как следствие, возможен замер ёмкости АКБ. Это сможет сделать любой человек, знакомый с первичными основами в области электричества. Проще говоря, с задачей легко справится ученик старших классов школы.

Проверку аккумулятора автомобиля мультиметром можно условно разделить на два этапа:

1. Проверка зарядки по напряжению в батарее.
2. Проверка ёмкости АКБ.

Эти два важнейших параметра измеряются достаточно просто, но требуют внимательности при подключении измерительного прибора, так как аккумулятор обладает мощной силой тока несмотря на невысокое напряжение, что при неверном подключении может вывести тестер из строя.

О том, как проверить зарядку аккумулятора мультиметром, в интернете написано много статей. Но все они сводятся к одному простому методу — замеру напряжения на клеммах. Метод позволяет определить уровень заряда батареи, а также установить, нуждается ли батарея в обслуживании. Делается это следующим образом:

• Отключить клеммы питания автомобиля от АКБ.
• Установить предел измерений мультиметра на значение от 0 до 20 V постоянного тока. Важно не перепутать: мультиметр должен быть включён на режим измерения напряжения, измеряемого в вольтах, а не в положение замера силы тока, измеряемого в амперах.
• Подключить мультиметр к клеммам батареи, соблюдая полярность.
• Запомнить показания.

По полученным показаниям можно легко понять, в каком состоянии находится АКБ:

• Заряженная на 100% батарея будет выдавать напряжение 12,7 V и выше, на некоторых моделях АКБ напряжение может равняться даже 13 V.
• Напряжение ниже 12,7 V говорит о разрядке устройства. Чем оно ниже, тем больше разряжена батарея. Например, если мультиметр показывает напряжение 12,2 V, батарея разряжена примерно на 50%.
• Показатель в 11,8 V говорит о критическом разряде, и аккумулятору требуется незамедлительная зарядка. Запустить двигатель он, скорее всего, не сможет.
• Если показания ниже 11 V, АКБ лучше заменить, иначе она может нанести вред электрическим цепям автомобиля, вывести из строя генератор или контроллер зарядки.

Для получения более точных сведений о состоянии заряда устройства измерения следует производить спустя минимум четыре часа после отключения клемм питания автомобиля.

При проверке состояния аккумулятора нелишним будет тест на возможные избыточные токи утечки.

Возможность утечки напряжения

Советы о том, как проверить тестером аккумулятор автомобиля на избыточный ток утечки, помогут сберечь драгоценный заряд для запуска двигателя после долгой стоянки или в морозное время года.

Сразу нужно отметить, что в современных автомобилях существует штатная утечка. Она возникает из-за постоянного потребления питания охранными системами автомобиля, контроллерами управления замками и т. п. Такая утечка не должна превышать 75 миллиампер в час, иначе батарея будет быстро разряжаться. В реальности электрическое потребление при постоянном питании устройств значительно меньше.

Но бывают и нештатные, избыточные утечки. Они могут происходить как через корпус самой батареи, так и в электрических цепях и схемах автомобиля, приводя к преждевременной разрядке АКБ.

Утечка через корпус аккумулятора

Микротоки по корпусу батареи могут проходить через различные подтёки (например, подтёки электролита) и загрязнения. Для определения мест прохождения микротоков необходимо:

• Отключить батарею от систем автомобиля.
• Поставить мультиметр в режим измерения постоянного напряжения в пределах от 0 до 20 V.
• Подключить плюсовой щуп мультиметра к плюсу батареи.
• Минусовым щупом медленно водить в местах подтёков и загрязнений.

Любое отклонения от нуля в показаниях прибора говорит о наличии микротоков на корпусе батареи.

Устраняются такие утечки легко. Корпус аккумулятора необходимо обработать раствором соды (одна столовая ложка соды на стакан воды). Батарея тщательно протирается от подтёков и загрязнений, а затем высушивается. Если тестирование не выявило утечек, но на батарее имеются подтёки и загрязнения, их всё равно необходимо удалить, так как рано или поздно загрязнения приведут к утечкам и саморазряду устройства.

Надостаток заряда в цепи

Утечки заряда батареи могут происходить в электрических цепях автомобиля. Чтобы определить, в какой именно цепи происходит повышенное электропотребление, необходимо:

• Отключить все источники потребления электричества: свет фар, магнитолу, свет в салоне
• Установить мультиметр в положение измерения силы тока до 10 ампер.
• Отсоединить плюсовую клемму от аккумулятора.
• Подсоединить минусовую клемму тестера к контактной клемме АКБ, плюсовую клемму мультиметра подключить к плюсовой клемме автомобиля.
• Примерно через минуту снять показания (охранные системы автомобиля включаются, как правило, через минуту).

Если показания прибора по току утечки превышают 75 миллиампер, необходимо произвести следующие действия:

• Вынуть поочерёдно предохранители и реле для последующего наблюдения за показаниями прибора.
• После того как показания утечки придут в норму, определить, в какой из цепей происходит утечка.

Зная, в какой из цепей авто находится неисправность, её гораздо легче найти и исправить.

Дальнейшее устранение утечек такого рода — повод обратиться к профессиональному автоэлектрику. Проверка даёт возможность понять, что АКБ полностью работоспособна, а саморазряд происходит по вине внутренней электрики автомобиля и не имеет отношения к аккумулятору.

Проверка ёмкости

Существует множество способов, как проверить ёмкость аккумулятора автомобиля, но наиболее простыми являются два метода измерений мультиметром, а именно:

• проверка ёмкости АКБ под нагрузкой;
• проверка ёмкости аккумулятора методом контроля разряда.

Тестирование под нагрузкой

Простейшим способом проверки ёмкости аккумулятора под нагрузкой является подключение обыкновенной автомобильной фары мощностью от 40 до 45 ватт. Нагрузку подключают напрямую к клеммам аккумулятора. Фара должна поработать в течение трёх минут в качестве нагрузки. Затем её отключают и производят замер мультиметром в режиме измерения напряжения постоянного тока в диапазоне от 0 до 20 V.

Если ёмкость АКБ в норме, то напряжение на клеммах будет превышать 12,4 V. Любые проблемы с запуском двигателя кроются не в батарее, а в электрике автомобиля.

Если показания прибора ниже 12,4 V, это говорит о потере ёмкости аккумулятором, а значит в скором времени нужно готовиться к приобретению новой батареи.

Стоит отметить, что если при подключении фары к АКБ лампочка через несколько десятков секунд начинает блёкло гореть, производить дальнейшие замеры не имеет смысла, а батарея подлежит замене.

Тест методом контролируемого разряда

Перед проверкой необходимо полностью зарядить батарею и иметь паспорт проверяемого аккумулятора.

К клеммам устройства подключают нагрузку, соответствующую штатной нагрузке, указанной в техническом паспорте батареи. Нагрузку можно собрать из автомобильных ламп различной мощности. В цепь включается тестер в режиме измерения силы тока до 10 ампер.

Далее необходимо зафиксировать время разряда аккумулятора по силе тока ниже 50%. Полученные данные следует сравнить с данными, указанными в техническом паспорте АКБ. Если временной показатель приближается к номинальному значению, указанному в паспорте, батарея в порядке. При существенном различии показаний аккумулятор подлежит замене.

Замеры нагрузочной вилкой

Нагрузочная вилка — это прибор, который позволяет осуществить замер напряжения при имитации нагрузки на батарею вовремя включения стартера и запуска двигателя. Такие измерения наиболее точны, но сам прибор можно найти только в автосервисе, поэтому плановые проверки АКБ, как правило, производят мультиметром.

Измерение плотности электролита

Проверка заряда аккумулятора будет неполной, если не произвести замер плотности и уровня электролита. Для этого понадобится прибор — ареометр.

Из банки АКБ закачивают электролит в колбу прибора, в которой также находятся измерительные поплавки. Смотрят, на какой отметке шкалы остановятся поплавки ареометра. Прибор прост в использовании и для того, чтобы правильно ориентироваться в показателях, необходимо знать следующее:

• Максимально заряженная АКБ имеет плотность электролита 1,24—1,27 г/см.
• 1,20 г/см 3 — соответствует 75% заряду.
• 1,16 г/см 3 — заряд на уровне 50%.
• 1,08—1,10 г/см 3 — критический разряд.

Этот способ проверки непопулярен, потому что современные АКБ, в основном, необслуживаемые, и у них нет возможности открыть банки и замереть плотность электролита.

Замеры работоспособности аккумулятора удобнее и доступнее производить с помощью мультиметра. Своевременные проверки АКБ позволят вовремя заметить утечки и потерю ёмкости. Это даст возможность вовремя принять меры для устранения неисправностей аккумулятора, а также значительно продлит срок эксплуатации устройства.

Как вы измеряете напряжение аккумулятора?

Каждый раз, когда мы задаем людям вопросы об их батареях, один из первых вопросов, который мы часто задаем им, это: «Какое напряжение у вашей батареи?» Эта основная информация помогает нам получить представление о том, что происходит с их батареей, а в некоторых случаях приводит непосредственно к решению любых проблем, которые могут у них возникнуть. Однако методы, которые люди используют для измерения напряжения батареи, значительно различаются, и, как следствие, их ответы тоже. Самый точный способ измерить напряжение батареи — не с помощью прибора, установленного на приборной панели, а непосредственно на клеммах батареи.

Мы подумали, что некоторым людям, которые не совсем уверены в батареях и напряжении, может быть полезно объяснить, как именно можно измерить напряжение их батареи. Устройство в желтой рамке на этой картинке называется мультиметром, но некоторые называют его просто вольтметром. Он может собирать много данных, но с целью измерения напряжения батареи все довольно просто.

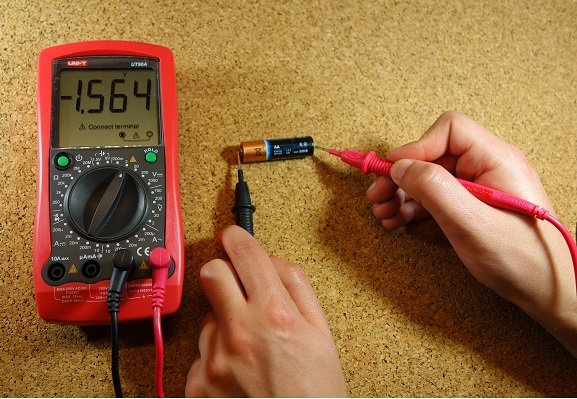

На циферблатах мультиметров может быть много непонятных цифр и символов, но при измерении напряжения начните с поиска настройки «V», как показано на этом красном блоке от MAC Tools.У других счетчиков могут быть более сложные на вид циферблаты с еще большим количеством опций и запутанными цифрами. Та же идея по-прежнему применима — вы хотите измерить напряжение батареи (В), поэтому ищите вариант, который включает в себя букву «V» со сплошной линией сверху. Ничего страшного, если на устройстве также есть тире над V, так как это устройство это так, но только потому, что на нем также есть сплошная линия. Некоторые из этих счетчиков очень дороги и имеют множество функций, которые большинству из нас никогда не понадобятся или которые не знают, как использовать. Другие вольтметры более доступны по цене (10-15 долларов во многих магазинах автозапчастей) и могут многократно окупить себя, если они помогут вам решить хотя бы одну проблему с аккумулятором.

Выводы мультиметров присоединены к кабелям черного (отрицательный) или красного (положительный) цвета. После того как шкала вольтметра настроена на измерение напряжения, просто прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод — к положительной () клемме аккумулятора. Напряжение аккумулятора должно появиться на экране мультиметра, как на первом изображении в этом блоге.

Полностью заряженные наши батареи REDTOP (и 34M BLUETOP) имеют заряд около 12.6-12,8 вольт, а наши батареи YELLOWTOP и BLUETOP (кроме 34M) будут измерять около 13,0-13,2 вольт. Каждый производитель обычно указывает диапазон или минимальный уровень напряжения для полностью заряженной батареи. Если вы измеряете напряжение на батарее другой марки и не знаете, каким должен быть уровень полностью заряженного напряжения, можно с уверенностью предположить, что оно должно быть как минимум около 12,6 вольт.

Потому что существует множество вариаций (способ изготовления батареи, возраст батареи и т. Д…), которые могут повлиять на то, каким должен быть полный уровень заряда батареи, мы всегда указываем, что напряжение батареи должно быть в диапазоне, а не в точном количестве. Например, REDTOP восьмилетней давности, измеряющий 12,57 вольт, может быть полностью заряжен, а новый REDTOP может измерять 12,92 вольт. Оба считаются приемлемыми.

Аккумуляторы, которые только что были заряжены с помощью зарядного устройства, или аккумуляторы, которые находятся в транспортных средствах, которые только что приехали, могут иметь поверхностный заряд, в результате чего показания напряжения будут выше, чем истинное напряжение аккумулятора.Если оставить аккумулятор на скамейке в течение 12-24 часов, этот поверхностный заряд может рассеяться. Для аккумуляторов, установленных в транспортных средствах, включение фар (при выключенном двигателе) на 30 секунд также может удалить поверхностный заряд.

Наконец, в качестве напоминания о безопасности следует отметить, что аккумуляторы и автомобили в целом могут представлять определенные риски для безопасности. Каждый раз, когда вы работаете с автомобильными аккумуляторами или рядом с ними, обязательно принимайте все необходимые меры предосторожности, включая работу в хорошо вентилируемом помещении и использование защитных очков

простой и точный способ

Для измерения емкости аккумулятора необходимо разрядить аккумулятор с помощью резистора или любой другой нагрузки до тех пор, пока напряжение не упадет до минимального значения, и записать ток и напряжение на нагрузке во время процесса разрядки.Затем постройте график, используя собранные данные, и по этим данным можно рассчитать емкость аккумулятора. Но есть проблема — во время процесса разрядки ток через нагрузочный резистор падает, поэтому нам нужно будет интегрировать данные с течением времени, поэтому этот метод неточен.

Но если разрядить аккумулятор через источник тока, то узнать емкость аккумулятора можно намного проще и точнее. Но вот другая проблема: напряжение на батарее (1.2 … 3,7 В) недостаточно для питания источника тока. Решить эту проблему можно, применив дополнительный источник напряжения.

Рис. 1. Принципиальная схема для измерения емкости аккумулятора

V1 — элемент или батарея, подлежащие испытанию;
V2 — вторичный источник напряжения (например, источник питания на базе IC 7809 или аналогичный), он должен обеспечивать ток, превышающий ток разряда;
ПВ1 — вольтметр;
LM7805 и R1 — источник тока;
VD1 — защитный диод 1N4004 (на токи менее 1 А).

Принципиальная схема, используемая для измерения емкости аккумулятора, показана на рис. 1. Здесь мы видим, что тестируемая батарея V1 подключена последовательно с источником тока (источник тока основан на регуляторе напряжения LM7805 и резисторе R1) и с другим источником напряжения V2. Обратите внимание на полярность V1 и V2: поскольку они соединены последовательно, их суммарного напряжения достаточно для питания источника тока. Минимальное рабочее напряжение источника тока составляет 7 В (5 В — это напряжение на выходе LM7805, на резисторе R1, и 2 В — минимальное рабочее напряжение между входом и выходом LM7805). Суммарное напряжение V1 и V2 не менее 9 В, больше рабочего напряжения источника тока.

Вместо LM7805 можно использовать любой другой стабилизатор напряжения, например, LM317 (его выходное напряжение 1,25 В, минимальное падение напряжения 3 В). В этом случае рабочее напряжение источника тока составляет 4,25 В, поэтому мы можем использовать источник питания V2 с напряжением 5 В. С LM317 ток можно рассчитать по следующей формуле: I = 1,25 / R1 .

Тогда, например, для тока разряда 100 мА значение R1 будет около 12.5 Ом.

Как измерить емкость аккумулятора

В начале сопоставьте сопротивление резистора R1, чтобы установить желаемый ток разряда. В большинстве случаев ток разряда равен рабочему току аккумулятора. Учтите, что некоторые регуляторы напряжения LM7805 и другие могут потреблять дополнительный ток 2 … 8 мА, поэтому лучше проверить ток с помощью амперметра. После этого подключите полностью заряженный аккумулятор к плате, включите переключатель SA1 и отметьте время. Следите за показаниями вольтметра (PV1).Когда напряжение аккумулятора достигнет минимального значения, выключите переключатель SA1 и снова запишите время. Помните, что глубокая разрядка может сократить срок службы аккумулятора или повредить его!

Умножив ток разряда (в амперах) на время разряда (в часах), можно вычислить емкость аккумулятора (в амперах в час):

C = I * t

Минимальное напряжение аккумулятора разное для разных типов аккумуляторов. Например, для никель-кадмиевого аккумулятора (NiCd) минимальное напряжение равно 1.0 В, для никель-металлогидридного аккумулятора (NiMH) — 1,1 В, для литий-ионного аккумулятора Li-ion) — 2,5 … 3,0 В. Для каждой конкретной модели аккумулятора этот параметр может отличаться, поэтому проверьте документацию на аккумулятор. аккумулятор.

Рассмотрим на практическом примере, как измерить емкость аккумулятора.

Измерение емкости аккумулятора NB-11L

Аккумулятор NB-11L (см. Рис. 2. ) был приобретен у DealeXtreme за 3,7 доллара (SKU: 169532). Бренд неизвестен. Его маркированная емкость составляет 750 мАч.Но в описании товара на сайте указано всего 650 мАч. Какая реальная емкость этого аккумулятора?

Рис. 2. Литий-ионный аккумулятор неизвестной марки NB-11L с маркированной емкостью 750 мА * ч

Подходит для CAN.NB-11L 3,7 В 750 мАч Li-ion Используйте только указанное зарядное устройство

Не подключайте неправильно; Не бросать в огонь и не подвергать чрезмерному нагреванию; Не раздавливайте, не прокалывайте, не сжигайте и не замыкайте внешние контакты. А.Г.

Нам нужны два контакта для подключения проводов к аккумулятору. Сделаем их из скрепок. Согните скрепки, как показано на рис. 3 и подключите к «+» и «-» клеммам аккумулятора (см. Рис. 4.). Вы должны быть очень осторожны, чтобы избежать короткого замыкания, поскольку это может повредить аккумулятор. Лучше изолировать зажимы и оставить открытыми только кончики.

Рис. 3. Контакты для самостоятельного подключения к аккумулятору NB-11L

Рис.4. Сделай сам контактами подключаем к АКБ NB-11L

Для измерения емкости аккумулятора NB-11L ток разряда был установлен на 100 мА. Это означает, что значение R1 чуть больше 50 Ом. Рассеиваемая мощность на резисторе R1 может быть рассчитана по следующей формуле: P = V ² / R1 , где V — напряжение на R1. В нашем случае P = 5 ² /50=0,5 Вт. Регулятор напряжения LM7805 необходимо использовать с радиатором. Если поблизости нет подходящего радиатора, в качестве радиатора можно использовать стакан с холодной водой — просто окуните LM7805 в воду, но держите штыри выше уровня воды (в случае корпуса TO-220).

После того, как полностью заряженная батарея NB-11L была установлена ​​на испытательной плате и выключатель SA1 был замкнут, напряжение на батарее регистрировалось каждые 30 минут с помощью вольтметра PV1. После этого был построен график разряда (см. Рис. 5).

Рис. 5. Напряжение на аккумуляторе NB-11L в процессе разряда током 100 мА.

Из графика на рис. 5. видно, что потребовалось почти 5 часов (при токе 0,1 А), чтобы напряжение на батарее упало до 3 вольт.В конце напряжение разряда падает быстрее. Теперь можем рассчитать емкость аккумулятора:

C = I * t = 0,1 * 5 = 0,5 A = 500 мА * ч.

Итак, реальная емкость аккумулятора NB-11L неизвестной марки в 1,5 раза меньше заявленной емкости.

НАЗАД

Обслуживание батарей | Компания Trojan Battery

Trojan Battery Company более трех поколений производит залитые аккумуляторные батареи глубокого цикла.

Наш опыт показал, что ключевым фактором достижения оптимальной производительности и длительного срока службы батареи является соблюдение программы регулярного ухода и технического обслуживания.

Изучая наши советы по обслуживанию аккумуляторов, помните, что все аккумуляторные системы уникальны. Тип аккумулятора, технология зарядного устройства, нагрузка на оборудование, размер кабеля, климат и другие факторы могут варьироваться. Эти незначительные или существенные различия потребуют соответствующей корректировки обслуживания батареи. Это только рекомендации, которым необходимо следовать для правильного ухода за аккумулятором. Каждая конкретная система всегда требует особого внимания.

Достижение оптимальной производительности и длительного срока службы батареи

Перед началом работы

• Убедитесь, что вы знаете напряжение вашей системы, размер батарейного отсека (длину, ширину и высоту) и ваши потребности в энергии.
• Определите, хотите ли вы использовать залитый аккумулятор глубокого цикла, AGM или гелевый аккумулятор.

Шаг 1. Определите напряжение вашей батареи и сколько батарей использовать

1–1

Исходя из напряжения вашей системы, вы должны сначала решить, какая батарея необходима и сколько использовать, чтобы удовлетворить ваши требования. Например, вы можете подключить серию из восьми батарей на 6 В, шести батарей на 8 В или четырех батарей на 12 В для 48-вольтовой системы.Размер аккумуляторного отсека, ваши требования к производительности и стоимость могут ограничивать ваши возможности.

1-2

Убедитесь, что между батареями достаточно места, чтобы избежать небольшого расширения батареи во время использования и обеспечить надлежащий воздушный поток для снижения температуры батареи в жарких условиях.

НАКОНЕЧНИК

Последовательное соединение аккумуляторов не увеличивает емкость аккумуляторов; он просто увеличивает общее напряжение в соответствии с требованиями вашей системы.Как только ваши требования к напряжению будут соблюдены и если позволяет пространство, вы можете удвоить батареи при параллельном подключении, тем самым удвоив емкость батареи. См. Диаграммы ниже.

Серия Connect		Параллельное соединение		Серия / Параллельное соединение
Для увеличения напряжения подключите батареи последовательно. Это не увеличит емкость системы. Пример Две батареи T-105, 6 В номиналом 225 Ач, подключенные последовательно Напряжение системы 6 В + 6 В = 12 В Емкость системы = 225 Ач		Для увеличения емкости подключите батареи параллельно. Это не приведет к увеличению напряжения в системе. Пример Две батареи T-105, 6 В номиналом 225 Ач, подключенные параллельно Напряжение системы 6 В Емкость системы = 225 Ач + 225 Ач = 450 Ач		Для увеличения напряжения и емкости подключите дополнительные батареи последовательно и параллельно. Пример Четыре аккумулятора T-105, 6 В номиналом 225 Ач, подключенные последовательно / параллельно Напряжение системы 6 В + 6 В = 12 В Емкость системы = 225 Ач + 225 Ач = 450 Ач
Для увеличения напряжения подключите батареи последовательно.		Для увеличения емкости в ампер-часах подключите батареи параллельно.		Для увеличения напряжения и емкости в ампер-часах подключите батареи последовательно / параллельно.

Шаг 2. Выберите лучшую модель аккумулятора

2–1

При выборе модели аккумулятора сначала учитывайте объем аккумуляторного отсека, так как это может ограничить ваши возможности.В пределах вашего размера у вас может быть несколько вариантов батареи на выбор. Например, вы можете использовать Т-605, Т-105 или Т-125 в одном помещении, поскольку они имеют одинаковый физический размер. Разница между этими батареями заключается в количестве энергии, которую они предлагают.

2-2

Затем рассмотрите свои потребности в энергии. При замене существующей батареи используйте ее как ориентир. Если ваша старая батарея обеспечивала достаточно энергии, ее можно заменить батареей аналогичной емкости. Если вам нужно больше энергии, вы можете увеличить ее, а если вам нужно меньше энергии, вы можете уменьшить ее.

СОВЕТ
Если вы не знаете, какую батарею использовать, обратитесь к производителю оборудования для получения рекомендованной спецификации батареи. Trojan Battery также предлагает отличную техническую поддержку, предоставляемую штатными разработчиками приложений, чтобы помочь вам выбрать идеальные батареи.

Шаг 3. Выберите лучший терминал

3–1	Наконец, определите, какой вариант терминала лучше всего соответствует вашим потребностям, исходя из типа кабельных соединений, которые вы планируете использовать.Найдите клеммы, доступные для выбранной вами батареи.

СОВЕТ
Убедитесь, что вы используете кабель подходящего размера при подключении батарей, чтобы соединения не перегревались. Для получения информации о правильных размерах проводов вы можете обратиться к Национальному электрическому кодексу, Руководству пользователя Trojan Battery или обратиться в службу технической поддержки Trojan по телефону 800. 423.6569.

Свинцово-кислотные батареи обычно классифицируются по применению (для чего они используются) и по конструкции (как они сделаны).Аккумуляторы глубокого разряда используются для различных типов приложений, таких как жилые автофургоны, автомобили для гольфа, возобновляемые источники энергии и морские суда.

Существует два популярных типа конструкции: залитые батареи (мокрые) и батареи VRLA (свинцово-кислотные батареи с регулируемым клапаном). В затопленных типах электролит представляет собой раствор серной кислоты и воды, который может вылиться при опрокидывании аккумулятора. В аккумуляторах VRLA электролит суспендирован в геле или стекловолоконном мате (технология AGM), что позволяет устанавливать эти аккумуляторы в различных положениях.

Перед началом работы обязательно определите тип используемой батареи. В этом разделе рассматривается зарядка и техническое обслуживание как аккумуляторных батарей глубокого цикла, так и аккумуляторов VRLA.

Существует множество инструментов, которые могут помочь в правильном уходе и обслуживании аккумуляторов. Ниже приводится список основных элементов, которые троянец рекомендует для этой задачи:

Рекомендуемое оборудование
Пищевая сода	Вода дистиллированная	Очки и перчатки	Ареометр
Очиститель столбов	Вазелин	Вольтметр	Гаечный ключ

ВНИМАНИЕ: Всегда надевайте защитную одежду, перчатки и очки при работе с аккумуляторами, электролитом и зарядкой аккумулятора.

Батареи следует регулярно тщательно проверять на предмет выявления и устранения потенциальных проблем, прежде чем они могут причинить вред. Это отличная идея начать эту процедуру, когда вы впервые получаете батареи.

Инспекция Указания

1. Осмотрите внешний вид батареи.

• Ищите трещины в емкости.
• Верхняя часть батареи, стойки и соединения должны быть чистыми, без грязи, жидкостей и коррозии. Если батареи грязные, обратитесь к разделу «Очистка», чтобы узнать о правильной процедуре очистки.
• Отремонтируйте или замените поврежденные батареи.

2. Любая жидкость на батарее или вокруг нее может указывать на то, что электролит проливается, выщелачивается или вытекает.

• Протекающие батареи необходимо отремонтировать или заменить.

3. Проверьте все кабели аккумуляторной батареи и их соединения.

• Внимательно посмотрите на незакрепленные или поврежденные детали.
• Кабели аккумулятора не должны быть повреждены; Оборванные или изношенные кабели могут быть чрезвычайно опасными.
• Замените любой кабель, который выглядит подозрительно.

4. Затяните все соединения проводки в соответствии со спецификацией (см. Ниже). Убедитесь в хорошем контакте с клеммами.

ВНИМАНИЕ: Не перетягивайте клеммы. Это может привести к поломке стойки, ее расплавлению или возгоранию.

Одного только визуального осмотра недостаточно для определения общего состояния аккумулятора.

Показания как напряжения холостого хода, так и удельного веса могут дать хорошее представление об уровне заряда, возрасте и состоянии аккумулятора.Регулярные проверки напряжения и силы тяжести не только покажут состояние заряда, но и помогут выявить признаки неправильного ухода, такие как недостаточный заряд и чрезмерный полив, и, возможно, даже обнаружить неисправный или слабый аккумулятор. Следующие шаги описывают, как правильно выполнять обычные испытания на напряжение и удельный вес аккумуляторов.

I. Проверка удельного веса (только для заливных батарей)

1. Не добавляйте воду в это время.
2. Перед отбором пробы наполните и слейте воду из ареометра 2–4 раза.
3. В ареометре должно быть достаточно электролита для пробы, чтобы полностью поддерживать поплавок.
4. Снимите показания, запишите их и верните электролит обратно в ячейку.
5. Чтобы проверить другую ячейку, повторите 3 шага выше.
6. Проверить все элементы в батарее.
7. Установите на место вентиляционные колпачки и сотрите пролившийся электролит.
8. Скорректируйте показания на 80º F (26,6º C):
   • Добавьте 0,004 к показаниям на каждые 10º F (5.6 ° C) выше 80 ° F (26,6 ° C)
   • Вычтите 0,004 на каждые 10 ° (5,6 ° C) ниже 80 ° F (26,6 ° C)
9. Сравните показания.
10. Проверьте уровень заряда по Таблице 1 ниже.

Показания должны быть на уровне 1,277 +/- 0,007 или выше заводской спецификации. Если какое-либо значение удельного веса окажется низким, выполните следующие действия.

1. Проверьте и запишите уровень (-а) напряжения.
2. Полностью зарядите аккумулятор (и).
3. Снова снимите показания удельного веса.

Если какие-либо значения удельного веса по-прежнему низкие, выполните следующие действия.

1. Проверить уровень (-а) напряжения.
2. Выполните уравнительный заряд. Обратитесь к разделу «Выравнивание» для получения информации о правильной процедуре.
3. Снова снимите показания удельного веса.

Если какое-либо значение удельного веса по-прежнему ниже заводской спецификации 1,277 +/- 0,007, то может существовать одно или несколько из следующих условий:

1. Батарея старая, срок ее службы подходит к концу.
2. Аккумулятор слишком долго оставался в разряженном состоянии.
3. Электролит был потерян из-за пролива или перелива.
4. Развивается слабая или плохая клетка.
5. Аккумулятор перед тестированием был чрезмерно полив.

Батареи в условиях 1–4 должны быть доставлены к специалисту для дальнейшей оценки или сняты с эксплуатации.

II. Проверка напряжения холостого хода
Для получения точных показаний напряжения батареи должны оставаться в режиме ожидания (без зарядки и разрядки) не менее 6 часов, предпочтительно 24 часа.

1. Отключите все нагрузки от аккумуляторов.
2. Измерьте напряжение с помощью вольтметра постоянного тока.
3. Проверьте уровень заряда по Таблице 1 ниже.
4. Зарядите аккумулятор, если он заряжен от 0% до 70%.

Если уровень заряда батареи ниже значений, указанных в таблице 1, могут существовать следующие условия:

1. Аккумулятор слишком долго оставался в разряженном состоянии.
2. Батарея неисправна.

Аккумуляторы в таких условиях следует доставить к специалисту для дальнейшей оценки или снять с эксплуатации.

ТАБЛИЦА 1
Состояние заряда в зависимости от удельного веса и напряжения холостого хода
Процент заряда	Удельный вес, скорректированный до	Напряжение холостого хода
		6v	8v	12 В	24 В	36v	48 В
100	1.277	6,37	8,49	12,73	25,46	38,20	50,93
90	1,258	6,31	8,41	12,62	25,24	37,85	50,47
80	1,238	6,25	8,33	12,50	25,00	37,49	49,99
70	1.217	6,19	8,25	12,37	24,74	37,12	49,49
60	1,195	6,12	8,16	12,27	24,48	36,72	48,96
50	1,172	6,02	8,07	12,10	24,20	36,31	48,41
40	1.148	5,98	7,97	11,89	23,92	35,87	47,83
30	1,124	5,91	7,88	11,81	23,63	35,44	47,26
20	1.098	5,83	7,77	11,66	23,32	34,97	46,63
10	1.073	5,75	7,67	11,51	23,02	34,52	46,03

ТОЛЬКО ЗАЛИВНЫЕ БАТАРЕИ

Залитые батареи нуждаются в воде.

Что еще более важно, полив должен производиться в нужное время и в нужном количестве, иначе ухудшатся характеристики и долговечность аккумулятора.

Воду следует добавлять после полной зарядки аккумулятора. Перед зарядкой должно быть достаточно воды, чтобы покрыть пластины.Если аккумулятор разряжен (частично или полностью), уровень воды также должен быть выше пластин. Поддержание правильного уровня воды после полной зарядки избавит от необходимости беспокоиться об уровне воды при другом уровне заряда.

В зависимости от местного климата, методов зарядки, области применения и т. Д. Trojan рекомендует проверять батареи раз в месяц, пока вы не почувствуете, как часто ваши батареи нуждаются в поливе.

Важно помнить

1. Не допускайте контакта пластин с воздухом.Это повредит (разъедет) пластины.
2. Не доливайте воду в заливную горловину до крышки. Это, скорее всего, вызовет переполнение батареи кислотой, что приведет к потере емкости и возникновению коррозии.
3. Не используйте воду с высоким содержанием минералов. Используйте только дистиллированную или деионизированную воду.

ВНИМАНИЕ: Электролит представляет собой раствор кислоты и воды, поэтому следует избегать контакта с кожей.

Пошаговая процедура полива

1. Откройте вентиляционные колпачки и загляните внутрь заливных колодцев.
2. Проверить уровень электролита; минимальный уровень — вверху тарелок.
3. Если необходимо, добавьте в это время ровно столько воды, чтобы покрыть пластины.
4. Полностью зарядите аккумуляторы перед добавлением дополнительной воды (см. Раздел «Зарядка»).
5. После завершения зарядки откройте вентиляционные крышки и загляните внутрь заливных колодцев.
6. Добавляйте воду до тех пор, пока уровень электролита не станет на 1/8 дюйма ниже дна заливного колодца.
7. Кусок резины можно безопасно использовать в качестве щупа для определения этого уровня.
8. Очистите, замените и затяните все вентиляционные крышки.

ПРЕДУПРЕЖДЕНИЕ: Никогда не добавляйте кислоту в аккумулятор.

Батареи притягивают пыль, грязь и сажу. Содержание в чистоте поможет выявить признаки проблем, когда они появляются, и избежать проблем, связанных с грязью.

1. Убедитесь, что все вентиляционные крышки плотно закрыты.
2. Очистите верхнюю часть батареи тканью или щеткой, смоченной в растворе пищевой соды и воды.
   • При чистке не допускайте попадания чистящего раствора или других посторонних предметов внутрь батареи.
3. Промыть водой и высушить чистой тканью.
4. Очистите клеммы аккумулятора и внутреннюю часть кабельных зажимов с помощью очистителя для столбов и зажимов.
   • Чистые клеммы будут иметь яркий металлический блеск.
5. Подсоедините зажимы к клеммам и нанесите на них тонкий слой антикоррозийного спрея или силиконового геля.
6. Следите за тем, чтобы область вокруг батарей была чистой и сухой.

Периоды бездействия могут быть чрезвычайно опасными для свинцово-кислотных аккумуляторов. Помещая аккумулятор на хранение, следуйте приведенным ниже рекомендациям, чтобы аккумулятор оставался исправным и готовым к использованию.

ПРИМЕЧАНИЕ: Хранить, заряжать или эксплуатировать аккумуляторы на бетоне — это нормально.

Самые важные вещи, которых следует избегать

1. Замораживание. Избегайте мест, где ожидается отрицательная температура. Поддержание высокого уровня заряда аккумулятора также предотвратит замерзание. Замораживание приводит к непоправимому повреждению пластин и контейнера батареи.
2. Тепло. Избегайте прямого воздействия источников тепла, таких как радиаторы отопления или обогреватели. Температура выше 80 ° F (26.6º C) ускоряют саморазряд батареи.

Пошаговая процедура хранения

1. Полностью зарядите аккумулятор перед хранением.
2. Храните аккумулятор в прохладном сухом месте, защищенном от атмосферных воздействий.
3. Во время хранения следите за удельным весом (залитый водой) или напряжением. Аккумуляторы, находящиеся на хранении, должны получить повышенный заряд, когда они показывают уровень заряда 70% или меньше. См. Таблицу 1 в разделе «Тестирование».
4. Полностью зарядите аккумулятор перед повторной активацией.
5. Для оптимальной работы выровняйте аккумуляторы (залитые) перед их повторным вводом в эксплуатацию. Обратитесь к разделу выравнивания для этой процедуры.

В большинстве приложений с глубоким циклом уже установлена ​​какая-либо система зарядки для зарядки аккумуляторов (например, солнечные панели, инвертор, зарядное устройство для гольф-кара, генератор и т. Д.). Тем не менее, все еще существуют системы с батареями глубокого разряда, в которых необходимо выбирать индивидуальное зарядное устройство. Следующее поможет сделать правильный выбор.

Сегодня доступно множество типов зарядных устройств. Обычно они оцениваются по их начальному значению — значению в амперах, которое зарядное устройство подает в начале цикла зарядки. При выборе зарядного устройства скорость заряда должна составлять от 10% до 13% от 20-часовой емкости аккумулятора. Например, для батареи с 20-часовой номинальной емкостью 225 Ач будет использоваться зарядное устройство с номинальной мощностью примерно от 23 до 30 А (для зарядки нескольких аккумуляторов используйте рейтинг АН всего банка).Можно использовать зарядные устройства с более низкими номиналами, но время зарядки будет увеличено.

Trojan рекомендует использовать трехступенчатое зарядное устройство. Также называемые «автоматическими», «интеллектуальными» или «IEI» зарядными устройствами, которые продлевают срок службы батареи с помощью запрограммированного профиля зарядки. Эти зарядные устройства обычно имеют три отдельных этапа зарядки: объемный, приемный и плавающий.

Для правильной зарядки батарей требуется подача нужного количества тока при правильном напряжении. Большинство зарядного оборудования автоматически регулируют эти значения.Некоторые зарядные устройства позволяют пользователю устанавливать эти значения. Как автоматическое, так и ручное оборудование может вызвать трудности при зарядке. В таблицах 2 и 3 перечислены большинство необходимых настроек напряжения, которые могут потребоваться для программирования зарядного устройства. В любом случае для правильной зарядки также следует обращаться к оригинальным инструкциям по зарядному устройству. Вот список полезных вещей, которые следует помнить при зарядке.

1. Ознакомьтесь с инструкциями производителя зарядного устройства и следуйте им.
2. Батареи следует заряжать после каждого периода использования.
3. Свинцово-кислотные батареи не обладают памятью, и их не нужно полностью разряжать перед зарядкой.
4. Заряжайте только в хорошо вентилируемых помещениях. Берегите заряжаемый аккумулятор от искр и огня.
5. Проверьте правильность настроек напряжения зарядного устройства (Таблица 2).
6. Отрегулируйте напряжение зарядки для компенсации температур выше или ниже 77 ° F (25 ° C). Вычтите 0,0028 вольт на элемент на каждые 1 ° F (0.005 В на элемент на каждый 1 ° C) выше 77 ° F (25 ° C) или добавьте 0,0028 В на элемент на каждый 1 ° F (0,005 В на элемент на каждый 1 ° C) ниже 77 ° F (25 ° C) .
7. Проверьте уровень воды (см. Раздел «Полив»).
8. Затяните все вентиляционные крышки перед зарядкой.
9. Не допускайте перезарядки аккумуляторов. Перезарядка вызывает чрезмерное выделение газов (разрушение воды), перегрев и старение батареи.
10. Не допускайте недостаточной зарядки аккумуляторов. Недозаряд вызывает расслоение, которое может привести к преждевременному выходу из строя аккумулятора.
11. Не заряжайте замерзший аккумулятор.
12. Избегайте зарядки при температуре выше 120 ° F (48,8 ° C).

Таблица 2
Настройки напряжения зарядного устройства для заливных аккумуляторов	Напряжение системы
Настройка напряжения зарядного устройства	6v	12 В	24 В	36v	48v
Поглощение / насыпная загрузка	7.35	14,7	29,4	44,1	58,8
Плавающий заряд	6,75	13,5	27,0	40,5	54,0
Уравнительный заряд	8,1	16,2	32,4	48,6	64,8

Дополнительные инструкции по зарядке VRLA:

1. Ознакомьтесь с инструкциями производителя зарядного устройства и следуйте им.
2. Убедитесь, что зарядное устройство имеет необходимые настройки VRLA.
3. Установить зарядное устройство на настройки напряжения VRLA (Таблица 3).
4. Не перезаряжайте батареи VRLA. Чрезмерная зарядка приведет к высыханию электролита и повреждению аккумулятора.

Таблица 3
Настройки напряжения зарядного устройства для батарей VRLA	Напряжение системы
Настройка напряжения зарядного устройства	12 В	24 В	36v	48v
Поглощение / насыпная загрузка	14.4	28,8	43,2	57,6
Плавающий заряд	13,5	27,0	40,5	54,0

ТОЛЬКО ЗАЛИВНЫЕ БАТАРЕИ

Выравнивание — это перезарядка свинцово-кислотных аккумуляторов после их полной зарядки.

Он обращает вспять накопление отрицательных химических эффектов, таких как расслоение, состояние, при котором концентрация кислоты в нижней части батареи выше, чем в верхней.Выравнивание также помогает удалить кристаллы сульфата, которые могли скопиться на пластинах. Если не установить этот флажок, это состояние, называемое сульфатацией, снизит общую емкость аккумулятора.

Многие эксперты рекомендуют периодически выравнивать аккумуляторные батареи, от одного раза в месяц до одного или двух раз в год. Однако троянец рекомендует выполнять выравнивание только при обнаружении низкого или широкого диапазона удельного веса (> 0,030) после полной зарядки аккумулятора.

Пошаговое выравнивание

1. Убедитесь, что батарея (-и) залитого типа.
2. Снимите все нагрузки с аккумуляторов.
3. Подключить зарядное устройство.
4. Установите зарядное устройство для выравнивающего напряжения (см. Таблицу 2 в разделе «Зарядка»). Если в вашем зарядном устройстве нет режима выравнивания, вы можете отключить зарядное устройство и снова подключить его. Это также проведет выравнивающий заряд.
5. Начать зарядку аккумуляторов.
6. Батареи начнут выделять газ и сильно пузыриться.
7. Измеряйте удельный вес каждый час.
8. Выравнивание завершено, когда значения удельного веса больше не повышаются во время стадии подачи газа.

Разрядка батарей полностью зависит от вашего конкретного применения.

Тем не менее, ниже приведен список полезных вещей:

1. Мелкая разрядка продлит срок службы батареи.
2. Рекомендуется разрядка 50% (или меньше).
3. 80% разряд — это максимально безопасный разряд.
4. Не разряжайте полностью залитые батареи (80% и более).Это повредит (или убьет) аккумулятор.
5. Многие специалисты рекомендуют эксплуатировать аккумуляторы только от 50% до 85% от полного диапазона заряда. При использовании этой практики необходимо периодическое выравнивание заряда.
6. Не оставляйте аккумуляторы глубоко разряженными на какое-либо время.
7. Свинцово-кислотные батареи не обладают памятью, и их не нужно полностью разряжать перед зарядкой.
8. Батареи следует заряжать после каждого периода использования.
9. Батареи, которые заряжаются, но не могут поддерживать нагрузку, скорее всего, плохие, и их следует проверить.Обратитесь к разделу «Тестирование» для правильной процедуры.

% Разряжено
100	80	60	40	20	0
0	20	40	60	80	100

Залитые батареи нуждаются в воде.

Но что еще более важно, полив должен производиться в нужное время и в нужном количестве, иначе ухудшатся характеристики и долговечность аккумулятора.

Общие инструкции по поливу:

• Добавьте воду, но не кислоту, в ячейки (рекомендуется дистиллированная вода)
• НЕ ПЕРЕЛИВАТЬ
• Для полностью заряженных стандартных батарей глубокого разряда добавьте воды до уровня 1/8 ниже дна вентиляционного колодца (см. Диаграмму A ниже)
• Для полностью заряженных батарей серии Plus долейте воды до индикатора максимального уровня воды (см. Диаграмму B ниже)
• Если батареи разряжены, добавляйте воду только в том случае, если пластины открыты.Добавьте столько воды, чтобы покрыть пластины, а затем зарядите батареи. После полной зарядки долейте воды до надлежащего уровня, указанного выше
.
• После полива закройте вентиляционные крышки на аккумуляторах

Схема A		Схема B
Добавьте воду до уровня 0,125 дюйма ниже дна вентиляционного колодца.		Добавьте воды до указателя максимального уровня воды.

ДЛЯ СОЛНЕЧНОГО ПРИМЕНЕНИЯ

Храните аккумуляторы и эксплуатируйте их в прохладном сухом месте.
На каждые 18 ° F (10 ° C) превышения комнатной температуры (77 ° F или 25 ° C) срок службы батареи сокращается на 50%.

Полностью заряжайте аккумуляторы после каждого периода использования.
Если ваши батареи будут находиться в состоянии низкого заряда в течение продолжительного времени, уменьшится их емкость и срок службы.

Если вы храните батареи в течение длительного периода времени, обязательно заряжайте их полностью каждые 3-6 месяцев.Свинцово-кислотные батареи будут саморазряжаться от 5% до 15% в месяц, в зависимости от температуры условий хранения.

Регулярно контролируйте напряжение аккумулятора и удельный вес электролита, чтобы убедиться в полной перезарядке. Как правило, общий ток от ваших фотоэлектрических панелей должен составлять от 10% до 20% от общего количества ампер-часов (Ач) аккумуляторной батареи.

Многие контроллеры заряда имеют настройки выравнивания, которые вы можете установить, чтобы обеспечить работоспособность ваших батарей.Выполняйте выравнивание аккумуляторов не реже одного раза в месяц в течение 2–4 часов или дольше, если аккумуляторы постоянно недостаточно заряжаются.

Напряжение системы
Настройки напряжения	6 В	12 В	24 В	36 В	48 В
Ежедневная зарядка	7,4	14,8	29,6	44,5	59,3
Плавающий заряд	6.7	13,5	27	40,5	54
Уравнительный заряд	8,1	16,2	32,4	48,6	64,8

Регулярно поливайте батареи.
Залитые батареи или батареи с жидкими элементами требуют периодического полива.
