Как измерить напряжение в розетке мультиметром: Как измерить напряжение в розетке мультиметром?

Как проверить напряжение в розетке мультиметром и измерить

Содержание [клик]

Безопасность при монтаже и ремонте электроустановочных устройств должна обеспечиваться всеми возможными способами. Необходимо исключить как легкие разряды, так и сильные поражения электрическим током. Вы согласны? Перед выполнением действий с электрическими точками обязательно нужно проверить напряжение, что выполняется с помощью мультиметра.

Мы расскажем вам, что это такое и как работает это портативное устройство, используемое как самодельщиками, так и профессиональными электриками. Здесь вы узнаете, как проверить мультиметром напряжение в розетке и есть ли само напряжение в сети. Проанализируем, как с его помощью производятся текущие измерения.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия сложной темы прилагаются фото подборки, схемы и видео.

Мультиметры, тестеры и их разновидности

Мультиметр, также известный как мультитестер, представляет собой специальный прибор для измерения самых разнообразных характеристик и параметров электрической сети, а также питаемых от нее частей и элементов.

Прибор сконструирован таким образом, что в условиях строительного или ремонтного предприятия можно с высокой точностью определить:

• постоянное и переменное напряжение;
• переменного и постоянного тока;
• выносливость, способность и многое другое.

Помимо вышеперечисленных параметров, мультиметры снабжены дополнительными измерительными функциями, которые также позволяют проверить транзисторы, «прозвонить» проводку к распределительной коробке и провода, выходящие из нее, проверить работоспособность диодов и т.д.на

Фотографии от Мультиметр – портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проверить работоспособность нагревательного элемента и других электрических компонентов в цепи. С помощью мультиметра можно проверить напряжение на любом участке цепи, в подключении машин, розеток и даже проверить список функций питания от батареи. Просто мультиметр, способный прозвонить цепь, измерить сопротивление и проверить напряжение. Все представленные в продаже мультиметры делятся на аналоговые (со стрелочной индикацией) и цифровые (электронные версии). Цифровые мультиметры предпочитают профессиональные электрики, заинтересованные в устранении скачков напряжения. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами. При любой операции проверки и измерения показаний сети расходуется заряд аккумулятора. Все показания считаются действительными до тех пор, пока батарея не разрядится.Точность является одной из решающих характеристик тестового устройства. Для бытового использования подходят мультиметры с погрешностью до 3%. Класс электробезопасности считается значимой характеристикой мультиметра. Мультиметры CAT III подходят для контроля внешней проводки, тестеры CAT II используются для проверки бытовых электрических цепей в пределах квартиры/дома, приборы CAT I используются для контроля слаботочных сетей мультиметр для решения бытовых задач Проверка напряжения и других характеристик сети с мультиметр Диапазон мощностей контрольного прибора Стрелочный или аналоговый контрольный прибор Внешние отличия аналоговых приборов от цифровых Точность показаний цифрового прибора Максимальная погрешность контроля приборов Класс электробезопасности мультиметра

Метрические приборы бывают двух основных типов: аналоговые и цифровые. Эти приборы отличаются функциональностью, точностью измерений, качеством сборки и оснащения. В любом случае, это очень полезные системы измерения для всех.

В аналоговом мультитестере результат измерения отображается в виде обычной стрелки на шкале. Иногда работа такого аналогового прибора не совсем целесообразна — новичку или не специалисту в области электротехники сложно разобраться во всех шкалах, «значении деления» того или иного параметра, рассчитать конечное значение электрической характеристики.

Все-таки у аналогового тестера стрелка не зафиксирована, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр отображает результаты измерений в виде числовых значений на ЖК-экране. Обеспечивает максимальное удобство эксплуатации прибора, исключает ошибки, связанные со снятием показаний и расчетом необходимого параметра с учетом «значения деления» весов. Это одна из основных причин популярности цифровых мультитестеров среди ремесленников.

Фотографии от Контрольно-измерительный прибор, выполненный в форме карандаша, более удобен в использовании В комплекте прибора помимо обычного щупа есть еще щуп-крокодил Для проведения измерений один из щупов вытягивается из самого прибора, второй подключается проводом, удобнее, чем прибор с двумя обычными щупами. Особенно, если измерения предстоит проводить на навесе.Для питания прибора используются стандартные пальчиковые батарейки, которые необходимо периодически заменять.Существенным недостатком прибора является невозможность измерения силы тока. Для тех кому нужна эта функция прибор не подойдет А вот напряжение в сети мультитестер-карандаш не производит прямого контакта, что часто необходимо для проверки скрытой проводки со звуком на наличие повреждений Мультитестер в форма карандаша напряжение карандашом Применение крокодила Питание прибора от батареек Меньше прибора в форме карандаша Бесконтактное обнаружение Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 долларов. Но одна вещь всегда остается неизменной: поворотный триггер занимает центральное место на панели. Расположение остальных органов управления в углах панели, наличие необходимых разъемов внизу панели и разноцветные символы не меняются.

Если будете покупать такой товар, то обязательно покупайте с силиконовым внешним чехлом, защищающим от пыли, влаги, падений с небольшой высоты, имеет специальные клипсы и держатель, очень полезный в самых неожиданных ситуациях эксплуатации мультитестера.

Фотографии от Самый простой в использовании и экономичный мультитестер выполнен в виде отвертки, что позволяет проверять напряжения переменного и постоянного тока.Во время измерений показания выводятся в единицах измеряемой характеристики.Для получения данных о напряжении в сети, щуп отвертки Tester прикладывается к проводнику без изоляции. При поиске обрывов обращаться к изоляции Помимо проверки показаний напряжения в сети, тестер-отвертка помогает определить наличие электромагнитного излучения Простейший вариант мультитестера Просмотр показаний на дисплее Измерение характеристик Электромагнитное излучение

Домашняя сеть электроснабжения

Учитывая тему и специфику статьи, речь идет о метрическом измерении домашней электросети. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристиках домашней электросети.

А розетка в данном случае выступает исключительно как «точка выхода» напряжения, поэтому разумно знать, с каким напряжением будет «работать» потребитель в розетке.

Во всем мире существует несколько основных категорий электрических сетей для бытовых приборов, одна из которых – «наши» 220 В частотой 50 Гц, состоит из двух проводов («фаза» и «ноль»), напряжение которых 220 В. В.

В последнее время для энергосистем частных домов и квартир в сеть трехфазного напряжения 380 В частотой 50 Гц иногда подключают «силовые» устройства, такие как насосная станция, компрессор, токарный станок и дрБытовая электросеть «выдает» розетки 220 В (однофазные) для актуальной отечественной и зарубежной техники: от чайников и фенов до посудомоечных и стиральных машин

Возникает вопрос: зачем нужно измерять характеристики сети? С одной стороны, ответ очевиден: если вы не знаете или неуверены в своих убеждениях по поводу розетки, которую видите перед собой, то вам необходимо поработать с проводкой.

С другой стороны, большинство электроприборов точно классифицируются по определенной частоте и напряжению. Некоторые электрические устройства рассчитаны на работу от сети с частотой 60 Гц.

Например, микроволновая печь южнокорейского производства оснащена трансформатором, который легко может «вздуться» от «наших» 50 Гц и эта (духовка) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД устройств, в результате чего электроприбор выходит из строя и последующая эксплуатация невозможна. Мультиметры необходимы для измерения и контроля этих параметров сети.

Меры предосторожности перед работой

Мультитестер представляет собой многофункциональное портативное устройство с питанием от аккумулятора (обычно типа «корона») и является удобным и, прежде всего, безопасным инструментом для конечного пользователя. Но для его эксплуатации существуют некоторые правила использования.

«Крона» — батарея гальванических батарей, размеры 48,5Х26,5Х17,5 мм. Масса аккумулятора примерно 53-55 грамм. Выходное напряжение — 9 В, средняя емкость — 600 мАч

Сам тестер имеет внутреннюю защиту от перегрузки и перенапряжения. Но без соблюдения приведенных ниже правил он также легко может «сгореть», частично выйти из строя. Чтобы этого избежать, существуют некоторые общие правила безопасной эксплуатации цифрового счетчика.

При измерении входного напряжения переменного тока:

1. Если предварительное значение измеряемого напряжения не определено, переключатель устанавливается на наибольший диапазон.
2. Не подавайте на вход напряжение более 750 В, чтобы не повредить внутреннюю цепь.

Не прикасайтесь к элементам электрической сети руками без изолирующих перчаток.

При измерении входного переменного и постоянного тока:

1. Если предварительное измеренное значение тока не было определено, переключатель устанавливается в самый большой диапазон.
2. Если ЖК-дисплей установлен на «1», установите триггер на интервал после максимального значения.
3. При работе с разъемом «20А» время проверки не должно превышать 15 секунд, так как предохранителя для этого режима нет.

При измерении внутреннего сопротивления цепи убедитесь, что цепь разомкнута и все конденсаторы разряжены до нуля».

Предохранитель представляет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри лампочки находится кусок провода, который в момент перегрузки плавится, размыкает цепь и не дает прибору выйти из строя

Кроме того, существуют особые правила ухода и хранения прибора, т.е не следует подавать напряжение на вход, если поворотный переключатель находится в положении Ом, работать с прибором, если крышка корпуса не полностью закрыта. Наконец, замену гальванической батареи и предохранителя производят только при выключенном приборе и отсоединенных щупах.

Символы мультиметра

Действительно, мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговой шкале — шкалы с защитным стеклом), многопозиционного поворотного переключателя, разъемов для подключения щупов. В данной статье DT9205A рассматривается как мультиметр.

Цифровой мультитестер DT9205A обладает широким спектром функций, включая измерение переменного и постоянного напряжения и тока, сопротивление, емкость и работу диодов. Размеры — 186х86х41 мм, вес — 318 грамм

Кнопки:

• ON/OFF – включает/выключает устройство;
• HOLD — удерживает значение, отображаемое на ЖК-экране.

Центральные коммутационные секторы:

• hFE — измерение параметров транзисторов;
• F, Ом — проверка емкости конденсаторов и сопротивления;
• А-, А~ — постоянный и переменный ток;
• V-, V~ — напряжение постоянного и переменного тока.

Основные разъемы:

• 20А — розетка для измерения силы тока до 20А, красный щуп;
• А — розетка для проверки силы тока в пределах диапазонов;
• COM – разъем для всех режимов, обычно подключается черный щуп;
• VΩ — это гнездо для измерения сопротивлений и напряжений.

Разъёмы секции «pnp/npn» — проверка полупроводников, «сх» — разъёмы для вставки проверяемого конденсатора. Обязательно нужно соблюдать полярность, иначе «распухнет».

Чтобы правильно использовать мультитестер, необходимо знать его функции. Кнопки с обозначениями функций расположены на передней панели (+)

Подключение щупов к мультиметру

Щупы — это особый тип соединителей, которые помогают измерять характеристики электрических частей и участков электрической цепи. Легко подключайте необходимые разъемы мультитестера к другим выходам.

Обычно они представляют собой металлический стержень и пластиковый изолятор, на одном конце которого стержень выходит на другой находится провод с разъемом для втыкания в разъемы 20А, А, СОМ и ВОм прибора.

Также иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические «крокодилы» — зубчатые зажимы.

«Крокодил» — специальный тип насадки для мультитестерных щупов, очень удобный для измерения электрических характеристик средних и крупных деталей

Большая часть устройств завозится из Китая, где они производятся на заводах, в мастерских и мини-цехах. В связи с этим производители экономят на всем, в том числе и на материалах зондов, которые быстро выходят из строя.

Щупы рекомендуется изготавливать самостоятельно, приобретая детали на радиорынке или в радиомагазине. Вместо изоляционного пластика часто используются пустые ампулы и футляры от шариковых ручек.

Разъем СОМ является электрическим «минусом», он выполняет функцию заземления во всех режимах и диапазонах. Сюда обычно подключается черный щуп

Подключаем черный штекер щупа к разъему мультиметра с символом COM. А красный штекер щупа подключается к разъему с обозначением VΩ, который предназначен для измерения переменного и постоянного напряжения.

Категорически не рекомендуется замыкать красный и черный щуп на контакт в любом режиме, кроме круглого переключателя в положении «►» (при этом цепь звонит).

Помимо напряжения, мультитестер может измерять силу тока и значение сопротивления. Важно помнить, что при измерении значения сопротивления необходимо отключить питание

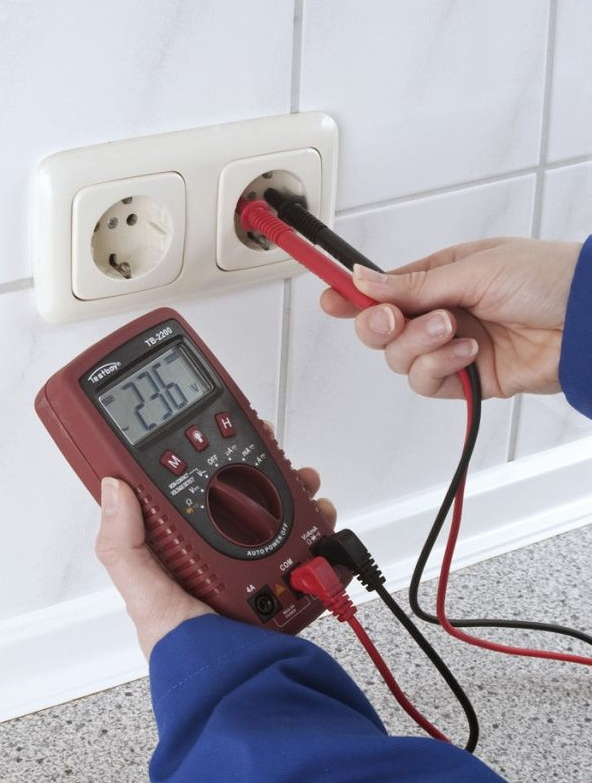

Измерение переменного напряжения в розетке

Вводные и подготовительные работы завершены. Перейдем к собственно выполнению задачи. Первым делом выключаем мультитестер, если он включен. Нажмите кнопку ВКЛ/ВЫКЛ.

Переводим поворотный курок мультиметра в положение «750» (в других тестерах может быть 600, 1000) раздела «V~». Это означает, что прибор может измерять параметры переменного напряжения в диапазоне от 0 до 750 В.

Если мы установим диапазон на значение ниже искомого номинального напряжения (ниже 200 В), мы можем отключить устройство, тем самым создав ситуацию перенапряжения. В лучшем случае придется менять предохранитель, в худшем «заводить» мультитестер на запчасти

Включаем тестер, на ЖК-экране должен появиться хотя бы один «ноль» — прибор готов к работе. Вставляем щупы в отверстия розетки по одному, неважно какой стороной. Снимаем показания переменного тока домашней электросети.

Значения на экране скачут и не показывают точно 220 В — это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Операции по тестированию сети электропитания должны выполняться очень осторожно, медленно и без прикосновения к оголенным частям щупов.

Измерьте ток в розетке

Никогда, ни при каких обстоятельствах не измеряйте мощность переменного тока в розетке мультитестером напрямую, без подключенной нагрузки. Если в розетку воткнуть от тестера только два щупа, то можно «попрощаться» с прибором. В итоге получаем «новогодний фейерверк» и сгоревший электроизмерительный прибор.

Силу тока в обычной розетке обязательно измеряют с последовательно включенной нагрузкой в ​​цепи «выход тестера». В качестве элементарной нагрузки может выступать даже обычная лампочка с цоколем (место вкручивания лампы).

Чтобы правильно измерить силу тока в цепи, приведите триггер в максимальное положение участка «А~», в представленном приборе это значение составляет 20 Ампер. Переставляем красный щуп в разъем с надписью «20А» (UNFUSED — режим без предохранителя, FUSED — режим с предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в патрон, к другому щупу подсоединяем провод от цоколя лампочки. Вставьте второй провод лампы в свободное отверстие в патроне лампы. Удалим текущие значения прочности. Не рекомендуется проводить измерения более 15 секунд по времени.

Однако не рекомендуется измерять силу тока на выходе. Это не имеет семантического значения. Бытовой источник питания просто имеет максимальное ограничение по току, которое необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где мы измеряем ток.

Измерение напряжения и тока батареи

Вместо измерения тока в розетке лучше научиться измерять постоянный ток и напряжение в батареях, аккумуляторах и блоках питания. Это гораздо веселее и безопаснее. Также всем надоели эти электрические элементы. Обычно их можно найти в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и так далее

Батареи и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде знаков «+» и «-». Проверить такие элементы не сложнее, чем напряжение или ток в розетке.

Фотографии от Для измерения показателей напряжения положительный щуп подключается к правому гнезду Отрицательный щуп тестера подключается к центральному гнезду на передней панели Для измерения постоянного напряжения источников питания переключатель устанавливается в гнездо соответствующий сегмент. Кроме того, устанавливается предел измерения, например для аккумулятора это 2 В. Для измерения напряжения в блоке питания, рабочий предел которого составляет 18 В, переключатель необходимо установить в положение, указывающее 20 В. Прибор показывает минусовые показания, поэтому путается плюс и минус, поэтому щупы нужно прикладывать с другой стороны. Для измерения переменного напряжения переключатель переносят на соответствующий сегмент, расположенный с правой стороны прибора. Чтобы не спалить тестер при считывании переменного напряжения, лучше выставить высший предел измерения Измерения производятся при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор будет показывать 220 — 230 v Подключение плюсового щупа мультиметра Подключение минусового щупа прибора Установка предела постоянного напряжения Установка пределов измерения для источника питания Пример неправильного расположения щупов перед испытанием Переключатель проверки переменного напряжения Тонкости проверки переменного напряжения Стандарт Показания переменного напряжения

Следует отметить, что эти аккумуляторы обычно характеризуются низкими значениями напряжения и тока. Для измерения постоянного напряжения или тока на аккумуляторе поворотный триггер мультитестера необходимо перевести в соответствующий режим раздела «В-» или «А-», больший, чем указанный на внешней оболочке элемента.

Включаем тестер. Соедините черный (нулевой) щуп с «-», а красный щуп соедините с «+». Убираем фиксированное постоянное значение. Таким образом можно измерить основные электрические параметры аккумуляторов, что поможет определить условия их работы.

Выводы и полезные видео по теме

Видео наглядно продемонстрирует последовательность действий при выполнении динамического измерения:

Статья объясняет, как измерить напряжение и силу тока в розетке всем, кто знаком и знает только электрические точки и электропроводку. Использование мультиметра значительно снизит вероятность возникновения опасных ситуаций при монтаже и ремонте проводки, замене розеток и выключателей.

Хотите поделиться интересной информацией об использовании мультиметра? У вас возникли вопросы при чтении статьи? Пожалуйста, напишите свои комментарии в разделе обратной связи.

Источники

Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Газовый тренировочный пост для слесаря ​​книжной полки / К.Г. Казымов. – М.: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. — Вологда: Инфраинженерия, 2013. — 464 с.

Примак, Л.В. Управление и ремонт малоэтажных зданий / Примак Л.В. — М.: Академический взгляд, 2010. — 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. — СПб.: Лань, 2012. — 400 с.

Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. — Вологда: Инфраинженерия, 2007. — 928 с.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля. Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных сооружений в особых климатических и сейсмических условиях строительства: Учебник / Т.А. Бела. — М.: ФГБОУ «УМЦ ЖДТ», 2011. — 293 с.

Гологорский, напр. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е. Г. Гологорский. — М.: Архитектура-С, 2006. — 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начинающих профобразований / Т.Г. Финогенова, В.П. Митронин. – М.: Академия ИЦ, 2010 – 80 с.

Бадагуев, Б.Т. Работа с повышенной опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М.: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2009 – 192 с.

Захаров и уровни AI. Проектирование, обслуживание, ремонт, эксплуатация / А.И. Захаров. – М.: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования для нефтяных и газовых промыслов / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра-Инжиниринг, 2012 – 372 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: Академия ИЦ, 2013 – 304 с.

Ладучин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Н.М. Ладучин. – СПб.: Лань П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб.: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: Строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. — Рн/Д: Феникс, 2011 — 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюрихин. — Вологда: Инфра-инженерия, 2023. — 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб.: Гиорд, 2008 – 352 с.

Гологорский, напр. Управление и ремонт оборудования строительных организаций / Е. Г. Гологорский, А. И. Доценко, А. С. Ильин. — М.: Архитектура-С, 2006. — 504 с.

Казымов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: Практическое пособие для слесаря ​​газового хозяйства / К.Г. Казымов, В.Е. Гусев. – М.: НЦ ЭНАС, 2012 – 288 с.

Кязимов К., Г. Эксплуатация и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М.: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 272 с.

Юркевич, А. А. Монтаж, регулирование, эксплуатация и ремонт систем электроснабжения промышленных предприятий: учебник КПТ / А. А. Юркевич, Г. К. Ивахнюк и др. — СПб.: Лань КПТ, 2016 — 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков. – М.: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб.: Пьетро, ​​2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М.: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н. А. Акимова. – М.: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. — Вологда: Инфра-инженерия, 2011. — 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М.: Высшая школа, 2008 – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. – СПб.: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебное пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. ПФ Дроздова. — М., Стройиздат, 1986. — 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: Учебное пособие. – Новосибирск: НГАХА, 2005. – 131 с.

Нагрузки и воздействия на здания и сооружения / Гордеев В.Н., Лантух-Лященко А.И., Пашинский В.А., Перельмутер А.В., Пичугин С.Ф. Под ред. А. В. Перельмутер. — М., Изд-во Ассоциации строительных вузов, 2007. — 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Упражнение. — М., Издательство АСВ, 2005 — 128 с.

Вспомогательные системы / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. ЛА Андреева. — М., АСТ Астрель, 2007. — 244 с.

Обследование и испытания зданий и сооружений. Учебное пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др., изд. В. И. Римшина. — М., Высшее шк., 2004. — 447 с.

НВ Прядко. Обследование и реконструкция жилых зданий. Упражнение. Макеевка. ДонНАСА, 2006 — 156 с.

Организация строительного производства. Пособие-учебник для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр «Академия», 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. — Третье изд., исправленное и дополненное. — М., Издательство «Архитектура-С», 2005 г. — 264 с.

Расчеты конструкций загородного дома. Методы экономии. Нагрузки. Влияние. Справочник / Сост.В.И.Рыженко. — М., Издательство Onice, 2007 — 32 с.

Нойферг Э. Планирование строительства / За с ним. К. Ш. Фельдман, Ю. М. Кузьмина, Под ред. З.И. Эстров и Е.С. Раева. — 2-е изд. — М., Стройиздат, 1991. — 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с венг. С.С.Попов / Под ред.Ю. А. Муравьева. — М., Стройиздат, 1987 — 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. — М., Изд-во АСВ, 2000 — 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-proverit-napryazhenie-v-rozetke-multimetrom.html

Балабан-Ерменин Ю.В. В., Липовских В.М., Рубашов А.М. Защита от внутренней коррозии трубопроводов водяных тепловых сетей. 2-е издание. Переработанное, объединенное – М.: Изд-во «Известия теплоснабжения», 2008. – 288 с.

Афанасьев А. А. Реконструкция жилых зданий: учебное пособие для студенчества по направлению 270100 «Строительство» / А.А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: укрепление, восстановление, ремонт: Учебник возмещения / Ю.В. Иванов. -М. : Изд-во Ассоциации строительных вузов, 2013. – 312 с.

Кутуков В.Н. Реконструкция зданий: Учебник для вузов по спецпредложениям. «Оборудование и системы машин и оборудования для технического обслуживания зданий» / В.Н. Кутуков. -М. : Высшая школа, 1981. – 263 с.

Матвеев Е.П. Реконструкция жилых домов. Через 2 часа Часть 1. Теория, методы и технологии реконструкции жилых зданий. Матвеев. -М. : ГУП ЦПП, 1999. – 367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов различных сроков строительства. Матвеев. -М. : ГУП ЦПП, 1999. – 364 с.

Миловидов Н. Н. Реконструкция жилых зданий: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -М. : Высшая школа., 1980. – 240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов: учеб. / IV. Носков, Г.И. Швецов. -М. : Абрис, 2012. – 134 с.

Реконструкция зданий и сооружений: пособие-учебник для специалистов-строителей вузов / А.Л. Шагин и др.; и. К. Шагин. -М. : Высшее шк., 1991. — 352 с.

Как проверить напряжение в розетке мультиметром

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Мультиметр — многофункциональное измерительное устройство, способное решить несколько задач. В зависимости от модели, этот компактный прибор определяет:

• значение постоянного и переменного напряжения;
• силу постоянного и переменного тока;
• сопротивление;
• работоспособность диодов, транзисторов;
• емкость конденсаторов;
• наличие контакта (прозвон проводов).

Название «мультиметр» закрепилось в основном за цифровыми метрическими приборами, но есть также и аналоговые устройства. В аналоговом датчике показания отображаются при помощи стрелки на специальной шкале, для непосвящённого это, вероятно, составит проблему, так как будет не просто разобраться со шкалами, и вычислением корректного итогового показателя.

Поэтому наиболее распространены среди мастеров цифровые мультитестеры, отличающиеся простотой эксплуатации и высокой точностью измерений.

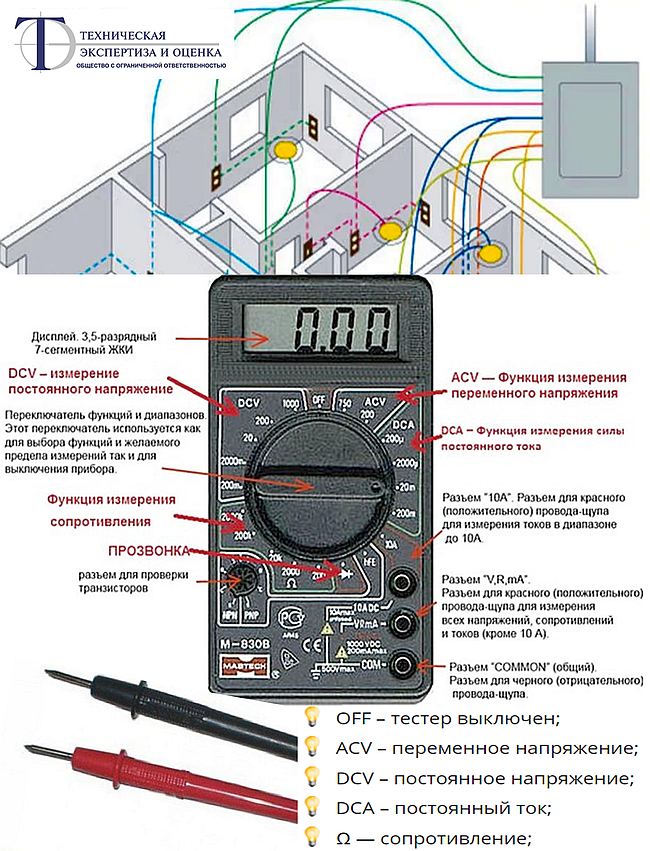

Обозначения на панели мультиметра

Если взглянуть на панель устройства, то помимо тумблера увидим большое количество цифровых и буквенных надписей. Но это только на первый взгляд все так сложно и непонятно. Каждый сектор имеет свое предназначение, устанавливая переключатель в нужное положение, выбирается характер диагностики:

1. Самый верхний сегмент OFF — исходная позиция, в которой тестер находится в выключенном состоянии.
2. Далее слева и справа следуют ACV (alternating current voltage) и DCV (direct current voltage).
3. В зоне ACV измеряется переменный ток (чуть ниже как раз подробно остановимся на вопросе, как измерить напряжение в розетке), а в DCV — постоянный.

4. В электропроводке ток всегда переменный (ACV), а постоянный ток (DCV) свойственен, как правило, аккумуляторам и батарейкам (главный опознаватель DCV присутствие плюса и минуса).Соответственно, с какими параметрами планируется работать, выставляется стрелка.
5. Цифры на панели означают в каком диапазоне работает устройство. Если этот момент не ясен, то лучше установить стрелку на максимально высокое значение.
6. В моделях подороже измеритель сам определяет тип тока, поэтому там есть только сектор V.
7. Зона DCA предназначена для определения силы тока постоянного.
8. Выставив стрелку на параметр hFe можно приступать к проверке транзисторов.

Дополнительно у мультиметра имеются два провода — щупы. Если разъемов всего два, то черный провод подключается всегда в гнездо, именуемое COM, а красный в свободный. Есть тестеры, в которых предусмотрено три и более разъема, тогда красный вставляется в гнездо, подписанное VΩmA (достаточно просто запомнить, что красный «дружит» с V, возможно, что он будет обозначен такими символами VΩ, но все равно будет присутствовать буква V). Третий разъем предназначен для измерения токов высокой частоты (для дома он не пригодится). Чтобы не ошибиться и не испортить тестер, лучше прочитать инструкцию именно от вашей модели.

Перед началом работы стоит осмотреть изоляцию стержней. Она должна быть без повреждений. Не стоит касаться металлических частей щупов. В процессе замера обязательно избегать соприкосновения щупов друг с другом, так как это может грозит коротким замыканием.



Как измерить напряжение в розетке



При проведении электромонтажных работ после отключения рубильника в щитке необходимо проверить факт напряжения в сети. Это можно сделать индикаторной отверткой или мультиметром. Плюс мультиметра еще и в том, что он позволит определить не только наличие или отсутствие напряжения, но и установить его величину. Что расширяет возможности его использования (например, если нужно зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

Как проверить напряжение в розетке мультиметром:

• Включить прибор
• Прокрутить регулятор в положение ACV (тут важно не ошибиться, так как если установить на DCV и попытаться определить напряжение, то тестер выйдет из строя). И выбрать примерную вилку напряжения, если есть сомнения, то смело выбирайте максимальную цифровую границу — 750 В (зависит от модели, предельное значение возможно будет отличаться).
• Известно, что в домашней сети напряжение в 220 В. Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это грозит поломкой прибора.
• Еще раз убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (или выше) в секторе ACV. Проверить правильность подключения проводов к измерителю.

• Теперь можно щупы вставить в отверстия розетки.
• После завершения работы щупы по необходимости вынимаются, а прибор отключается.
• На экране высветятся показания в диапазоне 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92).
• Как уже написано выше, зона DCV предназначена для замера постоянного напряжения. Практическое применение это находит, если требуется проверить заряд аккумулятора, блока питания либо, к примеру, батарейки, чтобы выяснить, можно ли ее выбрасывать или она послужит еще свое, например в детской игрушке.
• Замер происходит достаточно просто. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Перепутать тут нестрашно, если соедините наоборот, то на экране будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни прижать пальцами, для человека это не будет опасно.

Как видите, измерить напряжение мультиметром совсем несложно.

При выборе мультиметра рекомендуется определить, какие задачи планируется выполнять, но если цена вопроса не смущает, то лучше выбирать более продвинутые модели.

Также обратите внимание на такие функции, как подсветка, фиксирование результатов измерения, эргономичность (насколько удобно держать в руке), подставка. Все эти опции добавят комфорта в эксплуатации тестера.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как проверить электрическую розетку с помощью мультиметра (Руководство)

Опубликовано: 12 мая 2022 г. Сэм Орловский

Категории Обучение

Теги Мультиметр

Проверить розетку мультиметром несложно. С помощью мультиметра можно проверить розетку, мощность электроприбора и многое другое. Этот быстрый тест позволит вам узнать, нужно ли вам заменить сломанный прибор или сбросить автоматический выключатель.

Как правило, для проверки электрической розетки с помощью мультиметра можно выполнить следующие действия:

Шаг 1: Настройте мультиметр на измерение напряжения.

Шаг 2: Включите мультиметр в заведомо исправную розетку.

Шаг 3: Включите мультиметр и получите показания. Счетчик должен показывать 120 вольт или чуть больше.

Давайте подробно обсудим описанную выше процедуру.

Проверка напряжения в розетке

Вам необходимо проверить выходное напряжение стандартной электрической розетки. Это может быть полезно, если у вас есть розетка, которая выдает только половину напряжения.

Начните с подключения первого щупа мультиметра к отверстию заземления розетки (круглое отверстие), а второго щупа — к горячему отверстию, расположенному с левой стороны розетки. Положительный (+) вывод должен быть подключен первым, за ним следует отрицательный (-) вывод.

Возьмите свой мультиметр и установите его на ACV (напряжение переменного тока). Если у вашего мультиметра есть циферблат, поворачивайте его, пока не увидите «ACV» или символ, похожий на форму волны переменного тока. Если циферблатов нет, а есть только кнопки, нажмите «V» или «ACV». Устройство, вероятно, скажет «АВТО» — это означает, что независимо от того, какое напряжение вы измеряете, оно автоматически определит, какой тип измерения напряжения вы хотите выполнить.

Посмотрите на экран глюкометра. Если есть красная стрелка, вращайте ее против часовой стрелки, пока она не окажется на нуле. Число на цифровом измерителе всегда должно быть на нуле, прежде чем что-либо измерять (если на циферблате нет красной стрелки, не беспокойтесь об этом и нажмите кнопку сброса).

Обеспечение заземления корпуса

Электрические розетки имеют металлические штыри, до которых можно дотронуться, что может привести к поражению электрическим током. Когда вы включаете устройство в розетку, штырь провода устройства касается металлического штыря розетки, вызывая искру.

Чтобы проверить заземление розетки, используйте мультиметр. Для этого перед проверкой отключите питание от розетки или выключателя. Используя низковольтный тестер, прикоснитесь одним проводом к металлическому штырю розетки, а другим проводом к земле (винту или монтажной пластине, к которой вы крепите электрические устройства). Счетчик должен показывать ноль вольт. Если это не так, вам необходимо убедиться, что розетка правильно заземлена, проверив ее с помощью заземляющего стержня или другого метода заземления.

Безопасность превыше всего

Если вы собираетесь проверить электрическую розетку, сначала необходимо убедиться, что питание отключено. Самый простой способ проверить это — включить лампу в розетку, а затем включить ее. Если лампа не загорается, можно предположить, что питание отключено.

Однако, если поблизости есть выключатель розетки или светильник, возможно, кто-то выключил выключатель, но не рубильник. Чтобы быть абсолютно уверенным в отсутствии питания, можно проверить розетку бесконтактным тестером напряжения. Эти тестеры дешевы и легко доступны в хозяйственных магазинах и домашних центрах.

Видео | Университет Электро

Проверка однофазной розетки

Большинство розеток в мире однофазные: в них всего два проводника, один положительный и один отрицательный (или «под напряжением» и «нейтраль»). В Северной Америке и большинстве европейских стран напряжение составляет 110 В. В других странах — Японии, Австралии и некоторых других — 220В. Процедура проверки обоих типов одинакова.

Трехконтактные вилки очень распространены в однофазных розетках, поскольку они позволяют заземлить розетку. Это используется в качестве дополнительной меры безопасности, так что, если цепь будет перегружена, она отключится, а не вызовет пожар или другие проблемы. Если у вашей вилки три контакта, но в розетке нет провода заземления (он должен быть зеленым), не используйте эту розетку.

Видео | David Jones

Проверка трехфазной розетки

Чтобы проверить исправность трехфазной розетки, проверьте напряжение в розетке с помощью мультиметра. Настройте его на режим напряжения переменного тока. Показание напряжения должно быть между 220 и 240 вольт. Если оно ниже 220 вольт, проблема либо с питанием, либо с розеткой. Если оно показывает выше 240 вольт, то может быть неисправен питающий трансформатор или может быть какая-то другая проблема в системе питания, которую необходимо исследовать.

Видео | GalcoTV

Проверка заземленной вилки

Шаг 1: Убедитесь, что мультиметр настроен на проверку сопротивления. Нажмите здесь, чтобы узнать больше о сопротивлении.

Шаг 2: Вставьте конец черного провода в порт заземления.

Шаг 3: Вставьте конец красного провода в любой из двух других портов.

Шаг 4: Убедитесь, что переключатель мультиметра установлен на проверку сопротивления. Обычно это обозначается символом с волнистой линией и знаком омега или просто R x1. Если ваш мультиметр имеет цифровой дисплей, он должен показывать что-то вроде 0L-0H или 0-0Ω, когда он настроен на проверку сопротивления. (1)

Шаг 5: Проверьте выпускное отверстие, поместив по одному щупу в каждую из двух прорезей на выпускном отверстии. Вы должны увидеть непрерывность на дисплее вашего мультиметра, если вы тестируете заземленную вилку с тремя контактами.

Видео | Хакемон Майк

Проверка верхнего выхода

Метод достаточно прост. Сначала подключите измерительные провода к мультиметру, а затем включите мультиметр. Установите циферблат мультиметра на вольты переменного тока. Если у вас мультиметр с другим внешним видом, вам может потребоваться установить для него что-то вроде VAC или V~. Затем подключите устройство к розетке, которую хотите проверить. Теперь прикоснитесь одним из щупов мультиметра к каждому из отверстий в розетке («щели», куда вставляется вилка). Показание должно быть около 110 вольт для североамериканской розетки (около 220 для европейских розеток). Если вообще нет показаний, то, вероятно, питание не идет от коробки автоматического выключателя к этой розетке.

Видео | AMRE Supply

Как насчет нижнего выхода?

Вы закончили тестирование верхнего выпускного отверстия. Теперь приступим к тестированию нижнего выхода. Для проверки нижнего выпускного отверстия выполните те же действия, что и выше. Отключите питание в розетке, проверьте напряжение в верхней розетке, а затем используйте мультиметр для проверки напряжения.

Если мультиметр показывает 0 В, возможны три причины:

• Автоматический выключатель не выключен. Если вы все еще получаете показания, вернитесь и еще раз проверьте, выключен ли прерыватель.
• Горячий провод отсоединился и больше не подключен. Вам нужно будет снова включить питание и проверить это, используя процесс, известный как «горячее приклеивание». Это когда вы используете бесконтактный тестер напряжения, чтобы проверить, есть ли питание в розетке или близлежащей проводке. Это может быть опасно, поэтому наймите электрика, если вам это не нравится.
• Разрыв между верхним и нижним выпускными отверстиями. Это может исправить только электрик. (2)

---

Каталожные номера
(1) Omega – https://medium.com/illumination/omega-greek-letter-and-symbol-of-meaning-f836fc3c6246
(2) электрик – https://www.indeed.com /career-advice/resumes-cover-letters/electrician-skills

Video References

Electro University

David Jones

GalcoTV

Hakemon Mike

AMRE Supply

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeКатегории Learning Tags Мультиметр

Как использовать мультиметр для проверки розетки

{% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation. search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product. image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}

{ {результат.термин | побег}}

{% конец%} {% если результат.предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты %}

{% для продукта в result. products %}
• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.

suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}
