Замер петли фаза-нуль | Центр Энерго Экспертизы

Петля фаза ноль это контур, состоящий из соединения фазного и нулевого проводника. Данное испытание необходимо для проверки соответствия уставки токовой отсечки аппарата защиты току  короткого замыкания, то есть нам необходимо знать, за какое время аппарат защиты отключит поврежденную линию и отключит ли вообще. Измерения проводят на самом удаленном участке линии. Потому что чем больше протяженность, тем хуже будут показатели, ниже ток короткого замыкания. Сопротивление петли фаза ноль зависит от сечения жил кабеля, его протяженности, переходных сопротивлений в соединительных коробках данной линии. Далее по полученным значениям производится расчет тока возможного короткого замыкания и производится сравнение со значением отсечки автоматического выключателя.

Со временем показатели могут увеличиваться из-за ухудшения переходных контактов в цепи фазного и нулевого проводника, поэтому данный параметр необходимо контролировать регулярно.

Так как при увеличении сопротивления петли фаза ноль, уменьшается возможный ток короткого замыкания, и как следствие аппарат защиты может не отключить поврежденную линию. Своевременное проведение проверки позволит предотвратить возникновение нештатных ситуаций и перегрев проводников.

На картинке пример измерения прибором metrel mi3102H SE. Полученное значение : 0,77 Ом, прибор сразу показывает какой ток КЗ возникнет на линии: 299 ампер, этого будет достаточно чтобы автомат категории С на 16 ампер сработал.

Периодичность проведения испытаний

Это испытание проводится при вводе электрооборудования в эксплуатацию, в обязательном порядке, при приёмо-сдаточных испытаниях в 100% объеме.

Это позволяет установить, насколько качественно выполнен монтаж, подобраны аппараты защиты. После этого проверка производится раз в три года, и  согласно ГОСТ Р 50571-16 2007 рекомендовано к включению в объем  эксплуатационных испытаний.

По усмотрению ответственного за электрохозяйство испытания можно проводить чаще.

Кто проводит замер петли фаза ноль

Измерения проводят специальные электролаборатории, деятельность которых аккредитована федеральной службой по экологическому, технологическому и атомному надзору. Право на проведение этого вида работ указывается в свидетельстве о регистрации электролаборатории в перечне работ.

Какими приборами производятся измерения

Измерения производятся при помощи приборов, имеющихся у электролабораторий. Современные приборы создают искусственное короткое замыкание в месте измерения внутри прибора и сразу производят расчет  сопротивления петли фаза ноль,  и тока короткого замыкания.

В нашей компании есть все необходимое оборудование, которое позволяет быстро и качественно провести проверку.

Видео как проводится измерение сопротивления петли фаза-ноль

Измерение петли фаза-ноль

Для того чтобы определить соответствие сечения проводов в сети номинальному току аппаратов защиты используется измерение петли фаза-ноль. Другими словами, важно соблюсти такие размеры проводов, ток КЗ в которых превысит допустимый ток в защитных устройствах, чтобы они вовремя сработали. Такие работы проводятся при вводе в эксплуатацию электрических сетей, в целях проверки действующих линий или по требованию контролирующих организаций.

Для проведения измерения необходимо сначала провести тщательный внешний осмотр и изучение следующих элементов электросети:

— силовых щитов и сборок;

— сечений проводов;

— общей схемы электроснабжения;

— номинальных токов предохранителей и выключателей;

— аппаратов защиты на предмет отсутствия механических повреждений.

Также важно проконтролировать плотность соединений аппаратов защиты и проводов, а при необходимости надёжно подтянуть контакты.

Непосредственно измерение сопротивления петли фаза-ноль производится на наиболее удалённой точке контролируемой линии. В случае, когда установить её местоположение не удаётся, следует делать замеры по всем точкам данной линии, при этом фиксируя результаты.

Способы измерения петли фаза-ноль:

— способ короткого замыкания цепи;

— способ падения напряжения на специально приложенном сопротивлении;

— способ падения напряжения в обесточенной цепи.

Для подобных измерений пользуются специальными приборами, например, моделью MZC-300 производства Sonel. Это устройство проводит контроль по принципу падения напряжения на сопротивлении. Именно такой способ рекомендуется в ГОСТе 50571.16-99 для измерения петли фаза-ноль.

Приборы предоставляют информацию о величине тока короткого замыкания для данной сети. Сравнив данную величину с номинальными токами КЗ на устройствах защиты, делаются выводы. В случаях, когда измеренные значения больше чем номинальные на защитных аппаратах, требуется заменить последние на подходящие для данной сети аппараты, либо поменять провода на другие, имеющие большее сечение.

Периодичность испытаний

Нормативно-техническая документация ПТЭЭП регламентирует проведение данных измерений с периодичностью, которая устанавливается системой планово-предупредительных ремонтов (ППР) на предприятии. В системе ППР указываются циклы капитальных и текущих ремонтов электрооборудования. Этот документ утверждается руководителем технических служб организации. При этом в ПТЭЭП установлены минимальная частота проведения измерений петли фаза-ноль для некоторых категорий электрооборудования. Так, электроустановки во взрывоопасных зонах должны проходить измерение не реже 1 раза в 2 года. В случаях, когда устройства защиты электроустановок не сработали, необходимо проведение внеплановых электрических измерений.

Измерения петли фаза-ноль должы соответствовать требованиям ПУЗ и ПТЭЭП:

Измерение петли фаза-ноль - ElectrikTop.ru

Если в вашем доме или квартире регулярно срабатывают автоматические выключатели на вводах (перед электросчетчиком), и даже увеличение их номинала не дает результата – невозможно, например, одновременно включить стиральную машину и электрический чайник, то вам стоит провести замер полного сопротивления цепи.

На языке профессионалов эта процедура называется «измерение сопротивления петли фаза-ноль».

Что такое петля фаза-ноль?

В силовых подстанциях напряжением до 1 тыс. вольт, с которых подается электроэнергия бытовым потребителям, выходные обмотки трехфазного трансформатора соединены звездой – c так называемой глухозаземленной технической нейтралью. По ней, вследствие естественного перекоса фаз, не выходящего за пределы норм эксплуатации электроустановок, может течь ток.

Теперь условно представьте, что вы единственный потребитель на линии и у вас есть только один электроприбор – электрическая лампочка. Один конец подающейся вам фазы подключен к технической нейтрали трансформатора, другой – к центральной клемме (надеемся, что это именно так) электропатрона. Через нить лампы она соединяется с нейтральным проводом.

Так образуется непрерывное кольцо, по которому циркулирует электрический ток. Вот оно и называется петлей фаза-ноль, которая обладает сопротивлением, складывающимся из удельного сопротивления проводников и нити лампы накаливания.

На практике количество элементов, составляющих полное сопротивление цепи, может быть значительно большим. Часть из них является естественным условием нормальной эксплуатации электроустановки. Другие возникают в результате нарушений, которые до поры до времени не приводят к катастрофическим последствиям.

Например, дома у вас могут быть ослаблены скрутки в клеммных коробках. Они способны добавить в общую копилку до сотен Ом! А на уличном столбе треснувший изолятор отдает часть фазы земле или заброшенный мальчишками на провода воздушный змей частично закорачивает электролинию и вызывает едва заметное – на пару вольт, падение напряжения. Вот именно эти нарушения и выявляются измерением петли фаза-ноль.

Почему срабатывают автоматы на вводах

Причины частого и необъяснимого срабатывания автоматов на вводах бывают двух типов:

  1. Внешние, обусловленные нарушениями в работе электролинии.
  2. Внутренние, из-за неисправности электропроводки в доме.

Внешние характеризуются стойким несоответствием норме номинала напряжения. Например, оно у вас постоянно не 220, а 200 вольт. Это сопровождается увеличением силы тока, протекающего по вашей домашней электропроводке. Увеличение номинала автоматического выключателя на входе, например, с 25 до 40 А в этом случае вам ничего не даст, кроме того, что сам автомат будет нагреваться, а при дальнейшем вашем упорствовании может даже эффектно взорваться.

Внутренних причин несколько. Самые распространенные из них:

  • Неплотный контакт в клеммных коробках.
  • Не соответствующее номиналу тока сечение проводов.
  • Уменьшение сопротивления изоляции проводов в результате естественного старения.

Внешне они проявляются нагревом проводников и скруток. Поэтому установка более мощных автоматических выключателей приведет к пожару. Конечно, можно потратить день на то, чтобы руками перещупать все розетки, провода и скрутки в доме. Но, во-первых, это чревато электротравмой. И, во-вторых, слишком субъективно. Измерение даст лучший результат.

Как и чем измерять

Сразу скажем, что замерить сопротивление петли фаза-ноль на внешнем контуре (от силовой подстанции до вводов в дом) могут только лица из оперативно-технического персонала местного РЭС. Вам этого делать категорически нельзя. Во-вторых, это сделать не удастся из-за отсутствия нужных приборов, а если и получится, то вы не сможете воспользоваться полученным значением. Ведь вам не с чем его сравнивать – у вас нет доступа к протоколам испытаний электрической сети.

Дома вы можете сделать это двумя способами:

  1. Использовать сетевое напряжение и прибор с эталонным сопротивлением.
  2. Протестировать схему с помощью внешнего источника напряжения.

Перед началом измерений вам надо определить общую длину электрических проводников и вычислить их удельное сопротивление. При этом вы должны считать, что их сечение соответствует нормам электробезопасности при пропускании через них тока, сила которого равна номиналу автоматических выключателей на вводе. После этого рассчитываете сопротивление всех энергопотребителей, для чего делите квадрат напряжения на величину их паспортной мощности.

Полученное значение суммируете с удельным сопротивлением проводников.

Измерение прибором с эталонным сопротивлением

В этом случае вы оставляете домашнюю электропроводку подключенной к электрической сети. Находите самую дальнюю от вводных автоматов розетку. Если контуров несколько, то измерение проводятся отдельно для каждого. Ваша цель – установить величину падения напряжения при включении эталонного сопротивления в цепь измерителя.

Если у вас нет специальных приборов для таких измерений, то используйте мультиметр и сопротивление 100 Ом, рассчитанное на работу с напряжением 230 вольт. Установив количество вольт в розетке без нагрузки, подключаете эталонное сопротивление к нейтральной линии и повторяете опыт.

После этого вам надо сравнить расчетное падение напряжения с фактическим, эти значения не должны отличаться более чем на 5–6 вольт. Проведя подобные опыты с каждой розеткой, и сдвигаясь при этом в сторону вводных автоматов, вы найдете проблемную клеммную коробку или участок проводки.

От необходимости проводить вычисления после опытов вас избавят приборы MZC-300 или ИФН-200, они выводят на дисплей значение сопротивления тестируемого участка цепи.

Измерение с внешним источником напряжения

Внешним источником напряжения может стать гальванический мегомметр. Однако при его использовании надо принять меры предосторожности и подготовить электропроводку.

  • Отключить внешнюю сеть.
  • Закоротить выходные клеммы автоматического выключателя на вводах или в ближайшей клеммной коробке.
  • Отключить всех потребителей от розеток, вместо них установить эталонные сопротивления по 100 Ом каждое.
  • Вместо светодиодных и люминесцентных ламп (экономок) установить лампы накаливания.
  • Если есть дифавтоматы (АВДТ) или УЗО, установить между входными и выходными клеммами с маркировкой N перемычки из проводников того же сечения, что и в фазной линии.

Предел измерений мегомметра устанавливается по шкале кОм. Произведите опыт на самой дальней розетке и сравните полученное значение с вычисленной суммой удельного сопротивления проводников, всех эталонных сопротивлений в розетках и ламп в светильниках.

Измерение полного сопротивления цепи фаза-ноль является частью регламента по обслуживанию электрических сетей и электроустановок. Оно дает наиболее точную картину их состояния.

Поэтому результаты протоколируются и являются основанием для проведения ремонта или нахождения виновных в случае чрезвычайных ситуаций. В бытовых условиях оно применяется редко. Однако вы можете провести его и самостоятельно. При этом надо строго соблюдать все меры электробезопасности.

Измерение петли фаза-нольЭСИС Электрические системы и сети

Измерение будем проводить в 2 этапа:1. Внешний осмотр

Проводим тщательный внешний осмотр:

2. Измерение петли фаза-ноль

Перед измерением необходимо проверить плотность соединения проводов к аппаратам защиты. Если провода не протянуты — то смысла измерения нет, т.к. полученные показатели получатся не достоверными.

Измерение сопротивления петли фаза-ноль

Цель  — это выяснить соответствие номинального тока аппаратов защиты и сечение проводов измеряемой цепи.

Замер петли фаза-ноль производим на самой удаленной точке измеряемой линии.

Если же проблематично определить самую дальнюю точку линии, то необходимо проводить измерение сопротивления петли фаза-ноль по всем точкам этой линии.

Измеренные величины записываем в блокнот.



Методика измерения петли фаза-ноль. Как провести замер?

Существует несколько методов измерения:

  • метод падения напряжения в отключенной цепи

  • метод падения напряжения на нагрузочном сопротивлении

  • метод короткого замыкания цепи

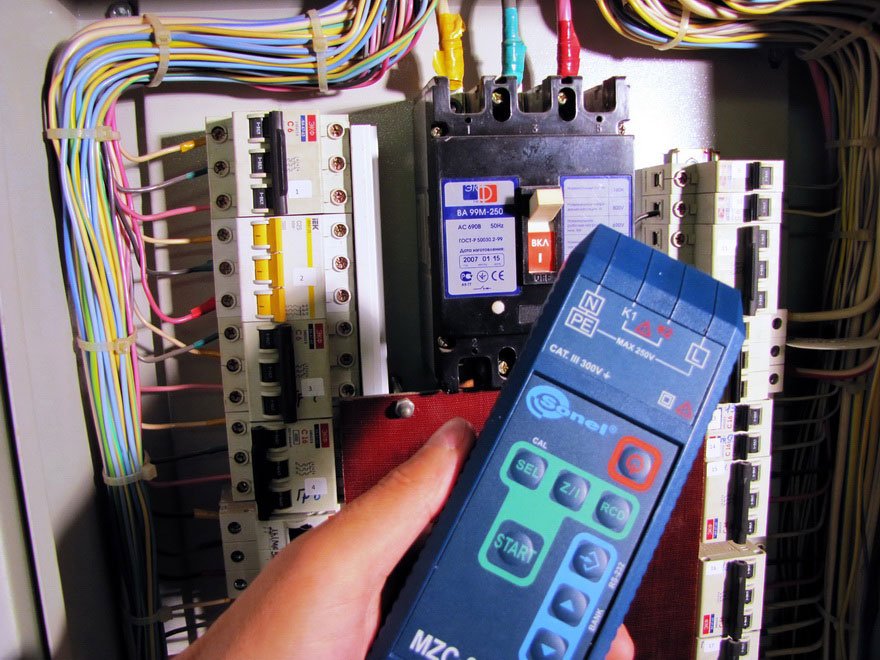

Наша электролаборатория использует для измерения петли фаза-ноль электроизмерительный прибор MZC-300 от фирмы Sonel, который работает по методу падения напряжения на нагрузочном сопротивлении. Этот метод рекомендуется к использованию ГОСТом  50571.16-99 (приложение D1).

Данный метод измерения я считаю более удобным, а главное безопасным.

Измерение в рабочей цепи А (L1) — N

Измерение в защитной цепи А (L1) — PE

Проверка защиты от замыкания на корпус электрооборудования в системе заземления TN

Проверка защиты от замыкания на корпус электрооборудования в системе заземления TT

Более подробно видах систем заземления читайте в статьях:  TN-C, TN-C-S, TN-S и TT.

Измерение сопротивления петли мы проводим на электроустановке, которая находится под напряжением.

Как пользоваться прибором MZC-300, более подробно, можно узнать в руководстве по эксплуатации данного прибора.

Периодичность проведения измерений

Согласно нормативно-технического документа ПТЭЭП, измерение петли фаза-ноль проводится с определенной периодичностью, установленной системой ППР организации. Система ППР, включающая в себя циклы текущих и капитальных ремонтов электрооборудования,  утверждается техническим руководителем организации.

Для электроустановок во взрывоопасных зонах, не менее 1 раза в 2 года.

Как сделать заключение об измерении петли фаза-ноль?

Выполнив замер петли фаза-ноль по вышеприведенным  схемам, на дисплее прибора отразится величина однофазного тока короткого замыкания.

Это значение сравниваем с током срабатывания расцепителя автоматического выключателя или с плавкой вставкой предохранителя и делаем выводы.

Чтобы сделать правильное и верное заключение необходимо внимательно прочитать выдержки из ПТЭЭП и ПУЭ 7 издания. Я их совместил для Вашего удобства в одну картинку.

(для увеличения нажмите на картинку)

Для более наглядного представления, как сделать правильное заключение при измерении петли Ф-О, приведу Вам пример из личного опыта.

Пример:

Производили замер петли фаза-ноль  в помещении библиотеки. Измеряемая линия питается от силовой сборки ЩС автоматическим выключателем с номинальным током 16 (А) и характеристикой С (подробнее о всех видах характеристиках).

Как я уже говорил в статье, измерение проводим на самой отдаленной точке этой линии, в нашем случае это розетка, расположенная в самом дальнем углу библиотеки.

Электроснабжение библиотеки выполнено системой заземления TN-C. Поэтому измерение производим в рабочей цепи (фаза — ноль).

Измеренный ток однофазного короткого замыкания, который показал нам прибор, составлял 87 (А).

Внимательно читаем информацию, приведенную на картинке выше.

В данном примере воспользуюсь пунктом из ПТЭЭП. Т.е. ток однофазного замыкания должен быть не менее, чем 1,1 * 16 * 10 = 176 (А). А у нас ток получился 87 (А) —  условие не выполняется.

При токе 87 (А) электромагнитная защита автоматического выключателя не сработает, а сработает тепловая защита, выдержка времени которой составит несколько секунд (больше, чем 0,4 секунды — ПУЭ). За это время есть большой риск возникновения воспламенения или пожара электропроводки.

Вывод:

В моем примере условие не удовлетворяет требованиям ПТЭЭП и ПУЭ. Поэтому необходимо:

  • увеличить сечение проводов, измеряемой линии (при увеличении сечения провода уменьшается его сопротивление, а значит и увеличится ток однофазного замыкания, который пройдет по нашим условиям)
  • установить автоматический выключатель с меньшим номинальным током (при уменьшении номинала автомата мы тем самым жертвуем мощностью линии)

Форма протокола измерения петли фаза-ноль

Самым последним этапом измерения петли фаза-ноль является занесение величин измерений в протокол.

(для увеличения нажмите на картинку)



(для увеличения нажмите на картинку)

Видео материал:

Измерение параметров петли фаза-ноль

Измерение фаза-ноль - очень важное испытание. Результатом его являются величины полного сопротивления и тока, который может протекать по повреждённой цепи, служащие критерием для понимания степени надёжности аппаратов защиты.

Защита может считаться пригодной, если она имеет соответствующий токовый номинал и обеспечивает своевременное отключение аварийного отрезка сети. Для проверки согласованности параметров защиты и параметров цепи и нужно данное тестирование.

Ниже на рисунке приведена общая схема, которая используется для измерения фаза-ноль.


Рисунок 1

Прибор фаза-ноль или тестер включают параллельно в цепь так, как указано на рисунке. Через внутренний резистор прибора, имеющий определённый номинал, начинает течь ток, путь которого обозначен прерывистой линией. Падение напряжения, вызванное испытательным током, измеряется вольтметром. Для получения величины импеданса необходим также угол сдвига фаз между испытательным током и сетевым напряжением. Итоговый результат измерения фаза-ноль для данного примера равен:

Z = Zвт. + Rф.пр. + Rз.пр.,

где

Zвт. – полное сопротивление вторичной обмотки трансформатора,

Rф.пр. – сопротивление проводника фазы от силового трансформатора до места, где подключен прибор фаза-ноль,

Rз.пр. – сопротивление защитного проводника от места подключения прибора до силового трансформатора.

Современные испытательные приборы рассчитывают и прогнозируемый ток короткого замыкания Iкз:

Iкз = Uном/Z,

где

Uном – номинальное сетевое напряжение между фазным и защитным проводниками (220 В),

Z – импеданс петли повреждения.

Приборы METREL, имеющие функцию измерения фаза-ноль, дополнены некоторыми полезными особенностями. Например, приборы MI 3122, MI 3102H BT, MI 3102H SE имеют встроенную таблицу предохранителей, из которой пользователь может выбрать нужный тип защиты, и по окончании измерения будет дана автоматическая оценка уместности использования данного аппарата в конкретной цепи. Кроме этого, оператор может установить в меню упомянутых приборов масштабный коэффициент k для расчёта предполагаемого тока короткого замыкания:

Iкз = k*Uном/Z

Эта опция позволяет учесть специфические требования к аппаратам защиты.

Все приборы фаза-ноль от METREL оснащены режимом измерения без срабатывания устройств защитного отключения (УЗО). Это очень важно, так как в современных сетях УЗО распространены, и возможность вести измерения без оглядки на наличие данных устройств высвобождает время оператора. Работа этого режима возможна благодаря применению пониженного тока.

Приборы METREL уже в базовом комплекте имеют все необходимые принадлежности для этого измерения. Кабель с вилкой предназначен для проведения измерения параметров цепи фаза-ноль прямо в однофазной розетке (опционально доступны кабели с трёхфазной вилкой 16 А), а трёхпроводный кабель может быть подключён к клеммам проводников установки (см. рис. 2).



На данный момент прибор фаза-ноль является обязательным компонентом электротехнической лаборатории.

Проверка петли фаза ноль

Такой тип электроизмерительных работ используется для того, чтобы установить соответствие существующей электросети требованиям безопасности на случай аварийных ситуаций. С помощью специальных приборов мастера электролаборатории производят контроль срабатывания автоматической защиты в момент возникновения неисправностей, а также рассчитывают полное сопротивление, которое оказывает петля фаза ноль, при однофазном коротком замыкании.

Измерение полного сопротивления петли «фаза-нуль»

Предприятия и организации должны регулярно проводить подобные работы, так как согласно существующим ГОСТ измерение петли фаза ноль является одним из обязательных пунктов контроля состояния электрооборудования. Частные лица могут  осуществлять замер петли фаза ноль при возникновении проблем в домашней электросети или в профилактических целях. Ведь при наличии неисправностей в цепи, простое короткое замыкание приводит к таким серьезным последствиям как поломка электротехники и возникновение пожароопасной ситуации.

Существует несколько способов высчитать полное сопротивление петли фаза нуль. В одном из них используются амперметр и вольтметр. Специалисты искусственно воссоздают ситуацию однофазного короткого замыкания и самостоятельно производят все необходимые вычисления. Такой метод работы требует большого количества времени и отключения электросети, поэтому он считается устаревшим и малоэффективным.

Наши мастера производят измерение сопротивления петли фаза ноль с помощью высокоточного прибора MZC-300. Он создан специально для осуществления электроизмерительных работ электроустановок, в которых из-за реактивного сопротивления существует большой уровень погрешности. Именно поэтому показания MZC-300 характеризуются высочайшей точностью. Используя этот прибор, мы можем в короткий срок произвести все необходимые измерения и испытания, которые впоследствии вносятся в протокол сопротивления петли фаза ноль. При этом нет необходимости отключать электроснабжение и электрозащитные установки, все измерения осуществляются в рабочем режиме, под напряжением.

Проверка петли фаза ноль производится в соответствии с техническим регламентом электроизмерений, требованиями безопасности при проведении электроизмерительных работ, а также с учетом специфических особенностей электроустановки. По завершению всех требуемых измерений специалисты составляют протокол петля фаза ноль.

Похожие статьи

Поддержите наш проект, поделитесь ссылкой!

Проверка электроустановок | МАКС-ЭНЕРГО в Самаре и Тольятти

Задать вопрос

Мы соц. сетях

Главная » Измерение фаза ноль. Проверка цепи фаза-нуль в электроустановках до 1000 В.

В установках, у которых нейтраль глухо заземлена и работающих под напряжением до 1000 Вольт, перед вводом электроустановки в эксплуатацию необходимо провести измерение сопротивления петли «фаза-нуль»  (см. и п. 7.3.139 ПУЭ). Далее, в процессе эксплуатации замеры петли «фаза-нуль» проводят по мере надобности, чтобы определить чувствительность системы к однофазным замыканиям.

Испытания  петли «фаза-нуль» проводится с целью проверки, правильности выбора автоматической защиты электрооборудования от сверхтоков при коротких замыканиях. Современное измерительное оборудование позволяют сразу показывать расчётный ток короткого замыкания, который возникнет в случае аварийной ситуации. На основании данных показаний можно сделать однозначный вывод о правильности выбора защиты для линии, в которой производится измерение петли «фаза-нуль».

Например,  для защиты линии питания розетки на кухне, электромонтажник установил автоматический выключатель на ток 16 ампер с вольт амперной характеристикой «С». Мы знаем, что автоматические выключатели, с характеристикой «С» должны гарантированно сработать при токе короткого замыкания больше 10 крат, то есть в нашем случае, больше 160 ампер. Во вовремя измерения петли «фаза-нуль» прибор показал ток короткого замыкания 800 ампер, следовательно, можно сделать вывод о правильности выбора защиты для линии питания розетки на кухне.

Также интересные статьи можно найти в наших группах в соц сетях по хэштэгам # Измерение фаза ноль  проверка цепи фаза нуль # проверка цепи фаза-нуль в электроустановках до 1000 В

Возникли вопросы или вы готовы заказать наши услуги звоните:

тел.: 8(8482)71-35-31
тел.: 8-960-838-67-88
тел.: 8-917-126-64-14
E-mail: [email protected]

Измерение сопротивления петли фаза-ноль | Элкомэлектро

Электролаборатория »Услуги электролаборатории» Виды измерений »Измерение сопротивления петли фаза-ноль

Проведение данного замера регламентируется Правила Технической Эксплуатации Электроустановки Потребителя (ПТЭЭП) в таблице 28, пункт 28. 4 и проводится через каждые два года (ПТЭЭП п. 2.7.16), и если у Вас передвижная электроустановка, то после каждой перестановки электрооборудования и монтажа нового, в электроустановках до 1000 Вольт, перед его включением (ПТЭЭП п.2.7.17).

Вполне очевидно, что при наличии неполадок в цепи обычное короткое замыкание может привести не только к поломке бытовой техники, но и возникновению пожароопасных ситуаций. Испытание петли фаза-ноль с последующим вычислением тока короткого замыкания позволяет сделать вывод о правильности выбора аппарата защиты. Сопротивление цепи путём не хитрых вычислений переводится в ток короткого замыкания, который может случиться в случае аварии. Уровень тока короткого замыкания должен быть больше уставок автоматических выключателей, только при соблюдении условий сработает защита и проводка будет защищена!

Наша электролаборатория проводит измерение сопротивления петли «фаза-нуль» с выдачей технического отчёта установленного образца. Наш - офис находится в Москве.

Обязательный и необходимый комплекс лабораторных замеров и исследований, которые используются при первичном подключении, текущей производственной эксплуатации или после окончания капитального ремонта измерение петли фаза нуль . Полученный результат в обязательном порядке фиксируется в техническом отчёте и является основанием для достижения заключения о безопасности электроустановки.

Ни один объект не может быть допущен к эксплуатации, если на нем не было сделано измерение петли фаза нуль .Всем организациям и предприятиям следует регулярно проводить работы подобного плана, как это один из обязательных параметров проверки и состояния электрооборудования. Отдельные частные лица могут выполнять определенные замеры для избегания неприятных последствий, в профилактических целях или в случае возникновения неполадок домашней электросети.

Такой вид электроизмерительных работ проводится для соответствия требованиям безопасности в случае аварийных ситуаций. Специалисты нашей лаборатории при помощи специальных проверяют срабатывание автоматической защиты, кроме того, они показывают полное сопротивление, которое при коротком однофазном замыкании оказывает петля фаза-нуль . Показания должны соответствовать ПУЭ п. 7.3.139 и 1.7.79.

Мы проводим измерения в соответствии с методикой измерения петли фаза-ноль. Данная методика подразумевает использование вольтметра и амперметра. Ситуация короткого однофазного замыкания создается искусственно и в этот момент наши специалисты проводят все требуемые вычисления.Однако, устаревшим способом является устаревшее, поскольку требует больших временных затрат для отключения электросети.

Наши инженеры проводят измерение петли фазы ноль, используя прибор MZC-300 . Этот высокоточный прибор специально для проведения электроизмерительных работ электроустановок. Измерение должно проводиться в условиях строгой точности. С помощью высокоточных приборов MZC-300 можно в короткий срок осуществить все требуемые с возможными минимальными погрешностями.

Полученные данные зависят от времени суток, температуры, окружающей. Максимально достоверные данные о состоянии сети можно получить лишь в том случае, когда проверка проводки проводится в условиях максимально приближенных к эксплуатационным. Затем эти данные переносятся в протокол измерения петли фаза ноль. В этом случае не приходится отключать электрозащитные установки и электроснабжение, все измерительные работы осуществляются напряжением в рабочем режиме.

Проверку петли фаза нуль стоит соблюдать в соответствии с техническим регламентом электротехнических измерений с учетом требований электроустановок и требований безопасности время электроизмерительных работ.

Измерение сопротивления петли "Фаза - ноль"

Электролаборатория ВОЛЬТ ЭНЕРГО предоставляетгу по измерению петли услуга фаза-ноль (или ожидаемый ток короткого замыкания) в электроустановках до 1 Кв с глухим заземление нейтрали на объектах заказчика по всей Украине.

Целью данного электроизмерения является проверка уставок срабатывания аппаратов защиты на соответствие их требованиям нормативных документов в системе питания с заземленной нейтралью.

Измерение петли «фаза-ноль» - один из основополагающих компонентов обеспечения электробезопасности на любом предприятии.Этот вид работ обязательно проводится электролабораторией ВОЛЬТ ЕНЕРГО при работе на объекте.

Своевременный контроль параметров электросетей - единственный способ обеспечить безопасность электроснабжения и безупречную работу электроустановок.

Потребность в таких измеренийх в следующих случаях:
  • при проведении приемо-сдаточных (первичных) испытаний объекта
  • по требованию контролируемых органов и инспекций, запрашивающее предоставление отчета по сопротивлению петли «фаза-ноль»
  • в целях электробезопасности сетей

Все результаты проведенных испытаний оформляются протоколами электроизмерений, которые в свою очередь объединяются в Техническом отчете, содержащем всю информацию о реальном положении дел на объекте заказчика.

Фаза ноль заземление: особенности проведения

Руководитель любого предприятия хочет, чтобы его электрооборудование работало без сбоев. Но это практически не возможно, поскольку активная длительная эксплуатация техники в результате приводит к различным поломкам в электросистеме. Бесперебойность в работе оборудования может обеспечить только ежегодное техническое обслуживание электроцепи, которое поможет вовремя выявить неполадки. Если не проводить фаза ноль заземление вовремя, это может привести к нестабильности работы электротехнического оборудования и аварийной ситуации.Именно по этой системе многие специалисты советуют минимум один раз в год проводить полноценный комплекс электрических замеров.

Петля фаза ноль: этапы измерения

Петля фаза ноль возможность полностью устранить или проверить неполадки, которые могут возникнуть при замыканиях фазных проводников.

Фаза ноль заземление осуществляется в несколько этапов. Для начала специалисты проводят осмотр силового щита. Затем сверяют имеющуюся однолинейную схему, для того, чтобы обеспечить, какие перегрузки выдержит кабель.Следует также определить, насколько номинал автоматического выключателя соответствует сечению кабеля.
Перед тем, как будет проводиться измерение, нужно проверить на наличие механических повреждений и надежность прикрепленных проводников к цепи фаза ноль.

Фаза ноль заземление проводится от последней точки, что находится на линии провода до выключателя. Если возможность определения крайних точек отсутствует, то петля фаза ноль путем замера на абсолютно всех точках соединения.

Измерение заземления фаза ноль проводится с помощью специальных приборов, фиксирующих все данные в памяти. В результате специалисты сравнивают значение тока, которое получилось при измерении, с интервалом электротока срабатывания автомата, котороый расцепляет КЗ в петле фаза ноль. На основе полученных данных вычисляются размеры и степень надежности автоматов, которые защищают цепь во время замыкания.

После проведения таких электротехнических работ, как фаза ноль заземления, специалистами составляется дефектный акт, карта нагрузки, технический отчет, протокол измерений.Данная документация, в том числе и акт выполненных работ, необходима для предъявления органам контроля.

Периодичность проведения электроизмерений петли «Фаза - ноль»

Измерения сопротивления петли «фаза-ноль» выполняется согласно нормативным документам - ПУЕ, ПТЕЕС, и должно осуществляться не реже одного раза в 6 лет. Но, согласно ПТТЕС Приложение 1, табл. 25, п. 8. Данное измерение проводится также обязательно при изменениях в электроустановках (после монтажа, кап.ремонта, реконструкции), а также в соответствии с техническим обслуживанием и ремонтом на предприятии системою ТОР. Примечания К, М. к данной таблице.
Как правило, проводится вместе с остальными прикосновениями электроизмерений (сопротивление изоляции, контура заземления, металл связи)

Измерение сопротивления петли фаза нуль

Все об петли фаза-ноль

Нередко в домашней электрической проводке и силовых подстанциях возникают неполадки, в результате которых происходит естественный перекос фаз по нейтральной электроцепи. В таком случае, чтобы предотвратить проблему, сделайте измерение петли фазы ноль. Что это такое, как правильно произвести замер петли фаза нуль, какие приборы для этого использовать? Об этом и другом далее.

Что это такое

Петля фаза ноль - параметр, который по техническим нормативам долженяться в силовых установках, имеющий глухозаземленную нейтраль и напряжение до тысячи вольт. Эта величина, которая нужна, чтобы предотвратить появление тока в электроцепи нейтрали из-за естественного фазного перекоса.Она образует при подключении фазного провода к проводнику защитного или нулевого типа. В конечном итоге, образует контур, имеющий собственное сопротивление с перемещающимся по нему электрическому току. Этот контур может состоять из защитного автомата, клеммов и других связующих.

Измерить самостоятельно петлю сложно из-за своих недостатков. Так, сложно подсчитать все коммутационные элементы на выключателях, рубильниках, которые могли измениться при сетевой эксплуатации. Кроме того, нереально сделать расчет аварии на значение сопротивления. Лучшим при этом методе будет замер поверенным аппаратом с учитыванием погрешностей.

Как проверить петлю

Проверка петли нужна для профилактики, а также для корректной работы защитного оборудования с автоматическими выключателями, УЗО и диффавтоматами. Самой распространенной проблемой подключения чайника или другого электроприбора отключение нагрузки автомата.

Обратите внимание! Ложное срабатывание защиты с нагревом кабеля и пожаром является большим показателем сопротивления.

Проверка делается для того, чтобы успешно работали удаленные и более массивные электрические приемники, но не больше 10% от всего числа. Проверка создается с помощью формулы Zпет = Zп + Zт / 3 где Zп является полным сопротивлением проводов петли фазы-ноль, а Zт считается показателем полного сопротивления трансформаторного питания.

Испытуемое электрооборудование отключается от сети. Потом создается трансформаторная установка искусственного вида замыкания первого фазного провода на электроприемный корпус. После того, как будет подано напряжение, измеряется сила тока и напряжение вольтметром.

Обратите внимание! Сопротивление петли будет равно делению показателя напряжения на силу тока. Приобретенный результат должен быть арифметически сложнее с полным сопротивлением трансформатора, поделенного на цифру 3.

Как делают замеры

Замеры нужно проводить по нормативному техническому документу ПТЭЭП, в соответствии с конкретной периодичностью - 1 раз в несколько лет.Система ППР прописывает текущее и капитального ремонта электрического оборудования. Это нужно, чтобы работало оборудование исправно.

Приборы для замеров

Учитывая тот факт, что результаты измерений петли востребованы, в качестве измерительных приборов обычно мультиметр. Из других приборов используются наиболее часто:

  • М-417 - стрелочное удобное и простое в эксплуатации устройство, основанное на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
  • МZC-300 - современный измерительный аппарат, имеющий цифровую обработку измеряемых параметров с отображением на дисплее. Чтобы измерить напряжение до 250 вольт, можно использовать контрольный вид сопротивления в 10 Ом.
  • ИФН-200 - прибор, работающий под напряжением до 250 вольт, который может быть применен в качестве тестера. Однако при петлевых замерах, диапазон значений сопротивления ниже 1000 Ом.

Стоит отметить, что параметрыое петлевое измерение сопротивления петли фаза нуль простое.Все что нужно, это присоединить щупы к контактным местам, которые нужно предварительным образом почистить при помощи наждака или напильника, чтобы минимизировать контактное сопротивление. После этого включается оборудование и на табло появляется результат.

Рассчет петли фаза-ноль

Перед тем, как измерить петлю фаза-ноль, необходима проверка плотности проводного соединения к защитным аппаратам. Если не остаются протянутыми проводами, то смысла в измерении нет, поскольку точные данные не получены.

Обратите внимание! Цель расчета защиты в обеспечении соответствия номинального тока с проводным сечением электроцепи. Замер должен быть произведен на самой удаленной точки измерения.

Сделав замер полного сопротивления цепи фаза нуль по предложенной схеме, на приборном дисплее будет отражена величина тока короткого замыкания. Этот показатель должен соответствовать по характеристике времени и току с расцепительным током срабатывания выключателя иди с предохранительной вставкой.

По нормативным требованиям расчет петли должен быть произведен в электролаборатории. Чтобы произвести данные работы, нужно получить наряд-допуск. При этом испытании могут быть взрослые люди с необходимыми знаниями в месте, отличающаяся повышенной опасностью или высокой влажностью.

Сопротивление в петли фаза-ноль

Для подсчета полного сетевого сопротивления электроустановки, нужно определить показатель электродвижущей силы, создающую на трансформаторных обмотках. При этом замер напряжения быть под нагрузкой, в дополнение к теме проверка петля фаза ноль требования. Для этого следует подключить в розетки какой-либо расчетный прибор. Это может быть лампочкой. Делается замер напряжения и силы тока. Затем по закону Ома можно сделать определение полного сопротивления петли. Нужно учесть, что напряжение, замеряется в розетке, может отклоняться от номинального при нагрузке. Проверять оборудование, во внимание этот факт.

Обратите внимание! Показание полного сопротивления проводниковой защиты между шиной и корпусом должно быть удовлетворено требованию: ZPE = U0 / Zф0≤50В

В целом, петля фаза ноль - это контур, образующий момент соединения фазного проводника и нулевого защитного проводника.Проверяется она при помощи специальной формулы или измерительного прибора. При этом для вычислений петли и возобновления электросистемы, необходимо знать ее сопротивление, которую также можно найти профессиональным оборудованием.

Что такое петля фаза-ноль общего языка - методика измерения

Электроприборы должны работать без нареканий, если электрическая цепь соответствует всем нормам и стандартам. В линиих электропитания происходят изменения, которые со временем сказываются на технических параметрах сети.В связи с этим необходимо проводить периодическое измерение показателей и профилактику электропитания. Как правило, проверяют работоспособность автоматов, УЗО, а также параметры петли фаза-ноль. Ниже приведены данные об измерениях, какие приборы использовать и как анализировать полученные результаты.

Что подразумевается под термином петля фаза-ноль?

Согласно правилам ПУЭ в силовых подстанциях с напряжением до 1000В с глухозаземленной нейтралью необходимо регулярно проводить замер сопротивления петлиа-ноль.Электроэнергия, подаваемая потребителям, поступает с выходных обмоток трехфазного трансформатора, который подключен по схеме звезда. В результате естественного перекоса фаз по цепи нейтрали может протекать ток, поэтому для предотвращения проблемы измеряют фазу-ноль.

Петля фаза-ноль образуется в том случае, если подключить фазный провод к нулевому или защитному проводнику. В результате создается контур с собственным сопротивлением. На практике количество элементов в петле может быть значительно больше защитных устройств, клеммы и другие связующие устройства.При необходимости можно провести расчет сопротивления вручную, но у метода есть несколько недостатков:

  • сложно учесть параметры всех коммутационных элементов, в том числе выключателей, автоматов, рубильников, которые могли измениться за время эксплуатации сети;
  • рассчитать влияние аварийной ситуации на сопротивление.

Наиболее надежным считается замер значения с помощью поверенного аппарата, который учитывает все погрешности и показывает правильный результат.Но перед началом необходимо совершить подготовительную работу.

Для чего проверяют сопротивление петли фаза-ноль

Проверка необходима для профилактических целей, а также корректной работы защитных устройств, включая автоматические выключатели, УЗО и диффавтоматы. К примеру, распространенная проблема, когда в розетку включается чайник или другой электроприбор, а автомат отключает нагрузку.

Важно! Большое сопротивление является причиной ложного срабатывания защиты, кабеля и пожара.

Причина может заключаться во внешних факторах, которые сложно повлиять, а также в несоответствии номинала защиты действующим параметрам. В большинстве случаев дело во внутренних проблемах. Наиболее распространенные причины ошибочного срабатывания автоматов:

  • неплотный контакт на клеммах;
  • несоответствие тока характеристикам провода;
  • уменьшение сопротивления провода из-за устаревания.

Использование измерений позволяет получить данные про параметры сети, включая переходные сопротивления, а также влияние элементов контура на его работоспособность. Другими словами, петля фаза-ноль используется для профилактики защитных устройств и корректного восстановления их функций.

Зная параметры автомата защиты линии, после измерения, можно с уверенностью сказать, сможет ли автомат сработать при коротком замыкании или начнут гореть провода .

Периодичность проведения измерений

Надежная работа электросети и всех бытовых приборов возможна только в том случае, если все характеристики соответствуют нормам.Для обеспечения нужных характеристик требуется периодическая проверка петли фазы-ноль. Замеры находятся в следующих ситуациях:

  1. После ввода оборудования в эксплуатацию, ремонтных работ, модернизации или профилактики сети.
  2. При требовании со стороны обслуживающих компаний.
  3. По запросу потребителя электроэнергии.

Справка! Периодичность проверки в агрессивных условиях - не одного менее раза в 2 года.

Основные испытания - защита электрооборудования, а также линий электропередач от больших нагрузок. В результате сопротивления кабель начинает сильно нагреваться, что приводит к перегреву, срабатыванию автоматов и пожарам. На определение факторов, агрессивность среды, температура, влажность и т.д.

Какие приборы используют?

Для измерения параметров используют специальные поверенные устройства. Аппараты отличаются методиками замеров, а также конструктивными особенностями. Наибольшей популярностью среди электриков пользуются следующие измерительные приборы:

.

  • М-417.Проверенное опытом и временем устройство, предназначенное для измерения сопротивления без источника питания. Из особенностей выделяют простоту использования, габариты и цифровую индикацию. Прибор применяют в любых переменных напряжениях 380В и допустимыми отклонениями 10%. М-417 автоматически размыкает цепь на интервал до 0,3 секунды для проведения замеров.
  • MZC-300. Современное оборудование для проверки состояния коммутационных элементов. Методика измерений в ГОСТе 50571. 16-99 и заключается в имитации короткого замыкания. Устройство работает в сетях с напряжением 180-250В и фиксирует результат за 0,3 секунды. Для большей надежности работы используются индикаторы низкого или высокого напряжения, а также защита от перегрева.
  • ИФН-200. Устройство с микропроцессорным управлением для измерения сопротивления петли фаза-ноль без отключения питания. Надежный прибор гарантирует точность результата с погрешностью до 3%. Его используют в сетях с напряжением от 30В до 280В.Из дополнительных возможностей следует измерение тока КЗ, напряжения и угла сдвига фаз. Также прибор ИНФ-200 запоминает результаты 35 последних замеров.

Важно! Точность результатов измерения зависит не только от качества прибора, но и от соблюдения правил выполнения выбранной методики.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных метода:

  • Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе автоматически рассчитываются параметры.
  • Падение напряжения. Для подобного способа отключить подключение сети и подключить эталонное сопротивление. Испытание проводят с помощью результатов прибора, который обрабатывает полученные данные.Метод считается одним из наиболее безопасных.
  • Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Петля фаза ноль. Для чего проверяют сопротивление петли фаза-ноль?

Электричество в настоящее время - это не только удобство и качество проживания, но это и большая опасность для человека. И хорошо, если проводку в доме делают профессионалы. Ведь свою работу они обязательно проверяют на степень безопасности. Каким образом? Для этого используется метод, основанный на высокой нагрузке в электрической разводке. Этот метод электрики называют измерением сопротивления петля фаза ноль.

Что это такое, и как формируется проверочная схема

Начать надо с пути, который проходит через подстанцию ​​до розетки в доме. Обращаем ваше внимание, что в электрике чаще всего присутствует сеть без заземляющего контура (земля), то есть, к розетке подходит фазный провод и нулевой (фаза и ноль).

Итак, от подстанции до дома сеть может быть длиною в несколько сот метров, где она разделена на несколько участков, где используются разного сечения кабели и несколько распределительных щитов. То есть, это достаточно сложная коммуникация. Это самое главное, весь участок имеет определенное сопротивление, которое приводит к потерям мощности и напряжения. И это независимо от того, качественно ли проведена сборка и монтаж или не очень. Этот факт известен специалистам, поэтому проект сети делается с учетом данных потерь.

Конечно, грамотно проведенный монтаж - это гарантия корректной работы сетевого участка. Если в процессе сборки и разводки были отклонены от норм и требований или просто сделаны ошибки, то это гарантия увеличения потерь, сбоя работы сети, аварий. Вот почему специалисты проводят измерения показателей сети и анализируют их. Что это такое, и как формируется проверочная схема.

Видео измерения петля фаза ноль

Как измерить сопротивление петля фаза ноль

Чтобы подсчитать полное сопротивление сети (петля фазы и ноля), необходимо определить электродвижущую силу, которая создается на обмотках трансформатора.Правда, на подстанцию ​​без специальной допуска не пустят, поэтому измерение петли фаза-ноль придется делать в самой розетке. При этом учитывайте, что розетка не должна быть нагружена. После чего необходимо замерить напряжение под нагрузкой. Для этого включается в розетку любой прибор, это может быть даже обычная лампочка накаливания. Замеряется напряжение и сила тока.

Внимание! Нагрузка на розетке должна быть стабильной в процессе проведения замеров. Это первое. Второе - оптимальным применяется, если в схеме ток будет силой от 10 до 20 ампер.В противном случае дефекты сетевого участка могут не проявиться.

Теперь по закону Ома можно определить полное сопротивление петли. При этом учитывать, что напряжение (измеряемое) в розетке может отклоняться от номинального при нагрузке и без таковой. Поэтому сначала надо высчитать сопротивление при разных величинах напряжения. Понятно, что при нагрузке напряжение будет больше, поэтому полное сопротивление петли - это разница двух сопротивлений:

Rп = R2-R1, где R2 - это сопротивление петли при нагрузке, R1 - без таковой.

Что касается точно проведенных замеров. Самодельными приборами это можно сделать, никаких проблем здесь нет, но вот только точность замеров в данном случае будет очень низкой. Поэтому для этого рекомендуется использовать вольтметры и амперметры с высокой точностью (класс 0,2).

Процесс измерения петля фаза ноль

Хотя надо отдать должное рынку, сегодня можно такие приборы приобрести в свободном доступе. Стоят они недешево, но для профессионала это необходимая вещь.

Где провести замер

Измерение петли фаза-ноль - розетки. Но опытные электрики знают, что это место не единственное. К примеру, дополнительное место - это клеммы в распределительном щите. Если в дом заводится трехфазная электрическая сеть, то проверять сопротивление петли фаза ноль надо на трех фазных клеммах. Ведь всегда есть вероятность, что контур одна из фаз был собран неправильно.

Цель проводимых замеров

Итак, цели две - определение качества эксплуатируемых сетей и оценка надежности защитных блоков и приборов.

Что касается первой позиции, то здесь сравнивать полученные замеры, а, точнее, сопротивление петли с проектной. В данном случае расчетный показатель оказался выше нормативного, то на поверку явно произведен монтаж или другие дефекты магистрали. К примеру, грязь или коррозия контактов, малое сечение кабелей и проводов, неграмотно проведенные скрутки, плохая изоляция и так далее. Если проект электрической сети по каким-то причинам отсутствует, то для сравнения расчетного сопротивления петли с номинальным сопротивлением будет обратиться в проектную организацию.Чтобы разобраться в таблицах и расчетах самому, надо в первую очередь получить инженерными знаниями по электрике.

Замер сопротивления петля фаза ноль

Что касается второй позиции. В принципе, здесь также необходимо провести некоторые расчеты, основанные на законе и формуле Ома. Основная задача определить силу тока короткого замыкания, чаще всего от него и надо будет защищать всего электрическую сеть. Поэтому в данном случае используется формула:

Если считать, что сопротивление петли фаза к нулю равно, например, 1,47 Ом, то сила тока короткого замыкания будет равна 150 ампер.Подбирать прибор защиты, то есть, автомат. Правда, в правилах ПУЭ есть высокие нормы, которые не хватает прочности. Поэтому Iном увеличивают коэффициент 1,1.

Подобрать автомат под все вышеуказанные цифры можно, если сравнить их в таблицах ПУЭ. В нашем случае потребуется автомат класса «С» с Iном = 16 А и кратностью 10. В итоге получаем:

I = 16 х 10 х 1,1 = 176 А. Расчетная сила короткого замыкания у нас составила - 150 А.о чем это говорит.

  • Во-первых, автомат был неправильно выбран и установлен. Его надо обязательно заменить.
  • Во-вторых, ток КЗ в сети меньше, чем автомата. Значит, он не отключится. А это может привести к пожару.

{ИСТОЧНИК}

Измерение петли фазы-нольЭСИС Электрические системы и сети

Измерение будем проводить в 2 этапа: 1. Внешний осмотр

Проводим тщательный внешний осмотр:

2.Измерение петли фаза-ноль

Перед измерением необходимо проверить плотность соединения проводов к аппаратам защиты. Если провода не протянуты - то смысла измерения нет, т.к. данные показатели получатся не достоверными.

Измерение сопротивления петли фаза-ноль

Цель - это соответствие номинального тока аппаратов защиты и сечение проводов измеряемой цепи.

Замер петли фаза-ноль производим на самой удаленной точке измеряемой линии.

Если же проблематично определить самую дальнюю точку линии, то необходимо провести измерение сопротивления петли фаза-ноль по всем точкам линии.

Измеренные величины записываем в блокнот.

Метод измерения петли фаза-ноль. Как провести замер?

Существует несколько методов измерения:

  • метод падения напряжения в отключенной цепи

  • метод падения напряжения на нагрузочном сопротивлении

  • метод короткого замыкания цепи

Наша электролаборатория использует для измерения петли фаза-ноль электроизмерительный прибор MZC-300 от фирмы Sonel, который работает по методу падения напряжения на нагрузочном сопротивлении.Этот метод рекомендуется к использованию ГОСТ 50571.16-99 (приложение D1).

Данный метод измерения я считаю безопасным.

Измерение в рабочей цепи А (L1) - N

Измерение в защитной цепи А (L1) - ПЭ

Проверка защиты от замыкания на корпусе электрооборудования в системе заземления TN

Проверка защиты от замыкания на корпусе электрооборудования в системе заземления TT ​​

Более подробно систем заземления читайте статьи: TN-C, TN-C-S, TN-S и TT.

Измерение сопротивления петли мы проводим на электроустановке, которая находится под напряжением.

Как пользоваться прибором MZC-300, более подробно, можно узнать в руководстве по эксплуатации данного прибора.

Периодичность проведения измерений

Согласно нормативно-техническому документу ПТЭЭП, измерение петли фаза-ноль проводится с определенной периодичностью, установленной системой ППР организации.Система ППР, включающая в себя циклы текущих и капитальных ремонтов электрооборудования, утверждается техническим руководителем организации.

Для установки во взрывоопасных электроэнергию, не менее 1 раза в 2 года.

Как сделать заключение об измерении петли фаза-ноль?

Выполнив замер петли фаза-ноль по вышеприведенным схемам, на дисплее прибора отразится величина однофазного тока короткого замыкания.

Это значение сравниваем с током срабатывания расцепителя автоматического выключателя или с плавкой вставкой предохранителя и делаем выводы.

Чтобы сделать правильное и верное заключение необходимо внимательно прочитать выдержки из ПТЭЭП и ПУЭ 7 издания. Я их совместил для вашего удобства в одну картинку.

(для увеличения нажмите на картинку)

Для более наглядного представления, как сделать правильное заключение при измерении петли Ф-О, приведу Вам пример из личного опыта.

Пример:

Производили замер петли фаза-ноль в помещении библиотеки.Измеряемая линия питается от силовой сборки ЩС автоматическим выключателем с номинальным током 16 (А) и характеристикой С (подробнее о всех показательных характеристиках).

Как я уже говорил в статье, измерение проводим на самой отдаленной точке этой линии, в нашем случае это розетка, расположенная в самой отдаленной точке библиотеки.

Электроснабжение библиотеки выполнено заземление TN-C. Поэтому измерение производим в рабочей цепи (фаза - ноль).

Измеренный ток однофазного короткого замыкания, который показал нам прибор, составляющий 87 (А).

Внимательно читаем информацию, приведенную на картинке выше.

В данном примере воспалительного переключения из ПТЭЭП. Т.е. ток однофазного замыкания должен быть не менее, чем 1,1 * 16 * 10 = 176 (А). А у нас ток получился 87 (А) - условие не выполнено.

При токе 87 (А) электромагнитная защита автоматического выключателя не сработает, а сработает тепловая защита, выдержка времени составит несколько секунд (больше, чем 0,4 секунды - ПУЭ).За это время есть большой риск возникновения воспламенения или пожара электропроводки.

Вывод:

В моем случае условие не удовлетворяет требованиям ПТЭЭП и ПУЭ. Поэтому необходимо:

  • увеличить сечение проводов, измеряемой линии (при увеличении сечения провода уменьшится его сопротивление, а и увеличится ток однофазного замыкания, которое пройдет по нашим условиям)
  • установить автоматический выключатель с меньшим номинальным током (при уменьшении номинала автомата мы тем самым жертвуем мощностью линии)

Форма протокола измерения петли фаза-ноль

Самым последним этапом измерения петли фаза-ноль является занесение измерин измерений в протокол.

(для увеличения нажмите на картинку)

(для увеличения нажмите на картинку)

Видео материал:

Измерение петли фаза-ноль

Для того, чтобы определить соответствие сечения проводов в сети номинального токутов защиты используется измерение петли фаза-ноль. Другими словами, важно соблюсти такие размеры проводов, ток КЗ в которых превысит допустимый ток в защитных устройствах, чтобы они вовремя сработали.Такие работы при организации ввода в эксплуатацию электрических сетей, в целях проверки линий или по требованию контролируемых сетей.

Для проведения измерения необходимо сначала провести тщательный внешний осмотр и рассмотрение следующих элементов электросети:

- силовых щитов и сборок;

- сечений проводов;

- общие схемы электроснабжения;

- номинальных токов предохранителей и выключателей;

- аппаратов защиты на предмет отсутствия механических повреждений.

Также важно проконтролировать плотность соединений аппаратов защиты и проводов, при необходимости надёжно подтянуть контакты.

Непосредственно измерение сопротивления петли фаза-ноль получается на наиболее удалённой точке контролируемой линии. В случае, когда установить её местоположение не удаётся, следует делать замеры по всем точкам данной линии, при этом фиксируя.

Способы измерения петли фаза-ноль:

- способ короткого замыкания цепи;

- способ падения напряжения на специально приложенном сопротивлении;

- способ падения напряжения в обесточенной цепи.

Для примеров поиска специальными приборами, например, моделью MZC-300 производства Sonel. Это устройство проводит контроль по принципу падения напряжения на сопротивлении. Именно такой способ рекомендуется в ГОСТе 50571.16-99 для измерения петли фаза-ноль.

Приборы предоставляют информацию о величине тока короткого замыкания для данной сети. Сравнив защиты с номинальными токами КЗ на устройствах, делаются выводы. В случаях, когда измеренные значения больше чем номинальные на защитных аппаратах, требуется заменить последние на подходящие для данной сети аппараты, либо поменять провода на другие, имеющие большее сечение.

Периодичность испытаний

Нормативно-техническая документация ПТЭЭП регламентирует проведение измерений с периодичностью, которая устанавливает планово-предупредительных ремонтов (ППР) на предприятии. В системе ППР указываются циклы капитальных и текущих ремонтов электрооборудования. Этот документ утверждается руководителем технических служб организации. При этом в ПТЭЭП установлена ​​минимальная частота измерения измерений петли фаза-ноль для некоторых категорий электрооборудования.Так ,установки во взрывоопасных электро должно проходить измерение не реже 1 раза в 2 года. В случаях, когда устройства защиты электроустановок не сработали, необходимо проведение внеплановых электрических измерений.

Измерения петли фаза-ноль соответствуют требованиям ПУЗ и ПТЭЭП:

Измерение петли фаза-ноль - ElectrikTop.ru

Если в вашем доме или квартире регулярно срабатывают автоматические выключатели на вводах (перед электросчетчиком), и даже увеличение их номинала не дает результата - невозможно, например, одновременно включить стиральную машину и электрический чайник, то вам стоит замер полного сопротивления цепи.На языке профессионалов эта процедура называется «измерение сопротивления петли фаза-ноль».

Что такое петля фаза-ноль?

В силовых подстанциях напряжением до 1 тыс. вольт, с которой электроэнергия бытовым потребителям, выходные обмотки трехфазного трансформатора соединены звездой - c так называемой глухозаземленной технической нейтралью. Не выходящего за пределы норм эксплуатации электроустановок, может течь ток.

Теперь условно представьте, что вы единственный потребитель на линии и у вас есть только один электроприбор - электрическая лампочка.Один конец поданной вам трансформатора подключен к технической нейтрали трансформатора, другой - к центральной клемме (надеемся, что это именно так) электропатрона. Через нить лампы она соединяется с нейтральным проводом.

Так циркулирует электрический ток. Вот оно и называется петлей фаза-ноль, которая обладает сопротивлением, складывающимся из удельного сопротивления проводников и нити лампы накаливания.

На практике количество элементов, составляющее полное сопротивление цепи, может быть большим большим. Часть из них является естественным условием нормальной эксплуатации электроустановки. Другие случаи в результате нарушений, которые поры до времени не приводят к катастрофическим последствиям.

Например, дома у вас могут быть ослаблены скрутки в клеммных коробках. Они могут добавить в общую копилку до сотен Ом! А на уличном столбе треснувший изолятор отдает часть фазы земле или заброшенный мальчишками на провода, воздушный змей частично закорачивает электролинию и ужасное заметное - на пару вольт, падение напряжения.Вот именно эти нарушения и выявляются измерением петли фаза-ноль.

Почему срабатывают автоматы на вводах

Причины частого и необъяснимого срабатывания автоматов для ввода бывают двух типов:

  1. Внешние, обусловленные нарушениями в работе электролинии.
  2. Внутренние, из-за неисправности электропроводки в доме.

Внешние характеристики стойким несоответствием норме номинала напряжения. Например, оно у вас постоянно не 220, а 200 вольт. Это сопровождается силой тока в вашей домашней электропроводке. Увеличение номинала автоматического выключателя на входе, например, с 25 до 40, кроме того, что сам автомат будет нагреваться, а при дальнейшем вашем упорствовании может даже эффектно взорваться.

Внутренних причин несколько. Самые распространенные из них:

  • Неплотный контакт в клеммных коробках.
  • Не соответствующее номиналу тока сечение проводов.
  • Уменьшение сопротивления изоляции проводов в результате естественного старения.

Внешне они проявляются нагревом проводников и скруток. Поэтому установка более мощных автоматических выключателей приведет к пожару. Конечно, можно потратить день на то, чтобы руками перещупать все розетки, провода и скрутки в доме. Но, во-первых, это чревато электротравмой. И, во-вторых, слишком субъективно. Измерение даст лучший результат.

Как и чем измерять

Сразу скажем, что замерить сопротивление петли фаза-ноль на внешнем контуре (от силовой подстанции до ввода в дом) может только лица из оперативно-технического персонала местного РЭС. Вам этого делать категорически нельзя. Во-вторых, это сделать не удастся из-за отсутствия нужных приборов, а если и получится, то вы не сможете воспользоваться полученным значением. Ведь вам не с чем его сравнивать - у вас нет доступа к протоколам электрической сети.

Дома вы можете сделать это двумя способами:

  1. Использовать сетевое напряжение и прибор с эталонным сопротивлением.
  2. Протестировать схему с помощью внешнего источника напряжения.

Перед началом измерения вам надо определить общую длину электрических проводников и вычислить их удельное сопротивление. При этом вы должны считать, что их сечение соответствует нормам электробезопасности при пропускании через них тока, сила которого равна номиналу автоматических выключателей на вводе. После чего рассчитываете сопротивление всех энергопотребителей, для делите квадрат напряжения на их паспортной мощности. Полученное значение суммируете с удельным сопротивлением проводников.

Измерение прибором с эталонным сопротивлением

В этом случае вы можете оставить домашнюю электропроводку подключенной электрической сети. Находите самую дальнюю от вводных автоматов розетку. Если контуров несколько, то измерение отдельно для каждого. Ваша цель - установить напряжение при включении эталонного сопротивления в цепь измерителя.

Если у вас нет специальных приборов для таких измерений, то используйте мультиметр и сопротивление 100 Ом, на работу с напряжением 230 вольт.Установив количество вольт в розетке без нагрузки, подключаете эталонное сопротивление к нейтральной линии и повторяете опыт.

После этого вам надо сравнить расчетное падение напряжения с фактическим, эти значения не отличаться более чем на 5–6 вольт. Проведя опыты с каждой розеткой, и сдвигаясь при этом в сторону вводных автоматов, вы найдете проблемную клеммную коробку или участок проводки.

При необходимости проводить вычисления после опытов избавить приборы MZC-300 или ИФН-200, они выводят на дисплей значение сопротивления тестируемого участка цепи.

Измерение с созданием напряжения

Внешним напряжением может стать гальванический мегомметр. Однако при его использовании необходимо принять меры предосторожности и подготовить электропроводку.

  • Отключить внешнюю сеть.
  • Закоротить выходные клеммы автоматического выключателя на вводах или в ближайшей клеммной коробке.
  • Отключить всех потребителей от розеток, них установить эталключонные сопротивления по 100 Ом каждое.
  • Вместо светодиодных и люминесцентных ламп (экономок) установить лампы накаливания.
  • Если есть дифавтоматы (АВДТ) или УЗО, установить между входными и выходными клеммами с маркировкой N перемычки из проводников того же сечения, что и в фазной линии.

Предел измерений мегомметра устанавливается по шкале кОм. Произведите опыт на самой дальней розетке и сравните полученное значение вычисленной суммой удельного сопротивления проводников, всех эталонных сопротивлений в розетках и ламп в светильниках.

Измерение полного сопротивления цепи фаза-ноль является регламентом обслуживания электрических сетей и электроустановок. Оно дает наиболее точную картину их состояния.

Поэтому результаты протоколируются и являются основанием для проведения ремонта или нахождения виновных в случае чрезвычайных ситуаций. В бытовых условиях оно применяется редко. Однако вы можете провести его и самостоятельно. При этом надо соблюдать все меры электробезопасности.

Измерение петли "фаза-нуль" - Цена измерения сопротивления петли "фаза-нуль"

Повреждения электроустановок, дефекты изоляции электропроводки (короткое замыкание, перегрузка и прочее) могут вызвать серьезные негативные последствия. Утечки электрического тока могут нанести вред жизни и здоровью людей, вызвать возгорание и стать причиной серьезного материального ущерба.

С течением времени кабельные коммуникации и электрооборудование изнашиваются, в них появляются дефекты, которые могут быть испытаны на проверках. Одной из таких проверок является замер сопротивления петли (контура) фаза-нуль, должно проводиться специализированным оборудованием.

Регулярные профилактические замеры петли фаза-нуль - гарантия электробезопасности объекта.Они должны проводиться квалифицированными специалистами по профессиональным методикам.

Что дают замеры сопротивления петли фаза-нуль

Петля фаза-нуль представляет собой электроконтур, который создается при замыкании фазного провода на нулевой. В нее входят кабельные линии, коммутационные аппараты, электрооборудование. Показатель сопротивления контура измеряется мегаомметром.

Измерение сопротивления петли позволяет проверить, как будут срабатывать защитные устройства при коротком замыкании в электросистемах с глухозаземленной нейтралью. Если значение сопротивления петли маленький, то в этой контуре будет наибольший ток короткого замыкания и защитные аппараты сработают правильно.

Измерение сопротивления контура фаза-нуль позволяет рассчитать время срабатывания защитных автоматов. Если оно укладывается в нормативы, то электросистема удовлетворяет требованиям электробезопасности. Это значит, что автоматы обеспечат защиту от электрического тока и возгорания электропроводки в случае короткого замыкания или утечек.

Периодичность измерения сопротивления петли

Замеры сопротивления петли фаза-нуль производят в следующих ситуациях:

  • пуско-наладочные испытания перед вводом в эксплуатацию;
  • по завершении текущего или капитального ремонта, модернизации электросистемы;
  • в плановом порядке с периодичностью, установленной отраслевыми нормативами;
  • при возникновении аварийных ситуаций в диагностике;
  • по предписаниям контролирующих органов.

Обычно в комплексе с замерами контура фаза-нуль измерения сопротивления проводят изоляцию устройств, параметров автоматических выключателей. Комплексные электроизмерения позволяют оценить состояние электросистемы и сделать вывод о необходимости ее ремонта или модернизации.

Метод измерения сопротивления петли

Существует три метода замера сопротивления контура фаза-нуль:

  • методика короткого замыкания - основание на создании искусственного короткого замыкания на дальнем участке электропотребления, измерении силы тока и времени срабатывания защитных автоматов;
  • способ амперметра-вольтметра - заключается в замкнутом питающем электронапряжения и последующем замыкании фазы на корпусе электроустановки с использованием низкого трансформатора переменного тока;
  • методика падения электропряжения - основание на использовании нагрузочного сопротивления.

Профессиональные измерения контура фаза-нуль проводят по методу падения напряжения на сопротивлении сопротивлении. Такая методика утверждена отраслевыми стандартами и высокой точностью, простотой использования и безопасностью.

Современные приборы на показатели контура любого масштаба и сложности. Устройство автоматически производит вычисления и выдает на требуемые показатели.

Показания прибора сравниваются по току срабатывания и временными параметрами с нормативными значениями.Эти результаты существуют для составления заключения.

Если полученные данные замеров петли фаза-нуль не удовлетворяют нормам, указанным в ПУЭ и ПТЭЭП, то специалист указывает в документе рекомендации по устранению неисправностей. Для приведения показателей сопротивления контура фаза-нуль к нормативным значениям, то требуется:

  • заменить провода измеряемой силовой линии электропроводку большего сечения;
  • смонтировать автомат с более низким номинальным током.

Увеличение сечения кабеля уменьшит его сопротивление, а это, в свою очередь, увеличит ток короткого замыкания, который пройдет по контуру. Уменьшение номинала автоматического выключателя снизится мощность электролинии и повысит ток.

Преимущества заказа измерений в «ТеплоЭлектроСервис»

Для проверки и обнаружения неисправностей нужно регулярно проверять работоспособность электросистемы измерения сопротивления петли фаза-нуль и других тестов.Замеры петли фаза-нуль должны иметь только аккредитованные компании, необходимые материально-технической и документальной базой.

Электролаборатория «ТеплоЭлектроСервис» разрешения и использования на проведение замеров петли фаза-нуль и других видов электроизмерений. Обращаясь к нам, вы получаете полное и объективное заключение о вашей электросистеме.

Мы проводим измерения сопротивления петли фаза-нуль с использованием современных измерительных приборов, которые прошли поверку и достижения высокой точности.Наша электролаборатория располагает штатом аттестованных специалистов, имеющих профильное образование и все допуски для проведения измерений петли фаза-нуль на объектах любой категории.

Преимущества сотрудничества с нашей электролабораторией можно отнести:

  • проверка объектов любого масштаба и сложности;
  • выполнение электрических измерений в любое время, оговоренное заказчиком;
  • подготовка официальной задержки в сжатые сроки;
  • низкие цены и гибкая система скидок для постоянных клиентов и оптовых заказчиков.

Если по результатам измерений петли фаза-нуль были выявлены критические дефекты, то эксплуатировать электроустановку не вызвать возможным. По желанию заказчика наши специалисты могут выполнить ремонт оборудования и восстановить его работоспособность. Если же устранить дефекты на месте не представляется возможным, мы можем провести ремонтные работы на базе нашего сервисного центра. Таким образом, вам не придется искать исполнителя для ремонта электрооборудования, что уменьшает время простоя и минимизирует финансовые потери.

Электролаборатория «ТеплоЭлектроСервис» производит измерения сопротивления петли фаза-нуль для уже сданных в эксплуатацию и строящихся объектов:

  • жилых комплексов;
  • торговых заведений;
  • офисных помещений;
  • бизнес-центров;
  • торговых комплексов;
  • отелей и;
  • автосалонов;
  • автосервисов и СТО;
  • кафе и ресторанов;
  • учебных заведений;
  • медицинских учреждений;
  • производственных предприятий;
  • спортивных комплексов;
  • любых других объектов.

Проведение измерений параметров электроустановок осуществляется на основании официального договора. В нем имеется перечень предоставляемых услуг и подробная смета с расценками. Стоимость измерений просчитывается отдельно для каждого объекта на основании базового прайса.

Чтобы выполнение измерений не нарушило рабочие процессы вашей компании, запланированные выезд на объект в выходные или праздничные дни, в нерабочее время в будни. Оплата услуг электролаборатории по факту выполнения измерений, передачи и ведомости обнаруженных дефектов, которые могут стать причиной возгораний или травм персонала электрическим током.

Своевременно проведенные измерения электросистемы позволяют не подвергать риску здоровье и жизнь людей, дорогостоящее электрооборудование. Они помогут:

  • провести приемо-сдаточные испытания;
  • подготовиться к проверкам контролирующих органов;
  • проверить качество ремонтных и электромонтажных работ;
  • оценить электробезопасность объекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
