Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

• черный и оранжевый цвет это ПНД – полиэтилен низкого давления

• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава.

С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

• грызуны

• заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм.  Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

• специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

• больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

• не создавайте острых углов при проектировании трасс

• для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

• нельзя протягивать в одной гофре сразу несколько кабельных линий

• силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

• если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

• на линии освещения как правило используется гофра d=16мм

• на силовые розетки диаметром не менее 20мм

• под коаксиал для видеонаблюдения – не меньше 25мм

• под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

виды креплений кабеля к стенам в гофре или на скобах

Содержание

• 1 Крепёж для провода и кабеля по стене
  • 1.1 Дюбель-стяжка
  • 1.2 Стяжка с отверстием под дюбель
  • 1.3 Монтажная площадка
  • 1.4 Полимерный дюбель со сквозной головкой
  • 1.5 Клипса для гофры
  • 1.6 Скоба
  • 1.7 Самоклеящаяся площадка
  • 1.8 Гвозди для монтажа
• 2 Использование монтажных пистолетов
• 3 Крепление кабеля своими руками
  • 3.1 Крепление строительной смесью
  • 3.2 Крепление дюбель-хомутом (UW или увешка)
  • 3.3 Крепление кабеля к стене скобами
  • 3.4 Как закрепить кабель к бетону без сверления
  • 3.5 О других способах крепления
• 4 Несколько замечаний по прокладке
• 5 Варианты, как крепить провод внутри жилья
  • 5.1 Создание скрытой электропроводки
    • 5. 1.1 В кирпичных стенах
    • 5.1.2 В железобетонных панелях
    • 5.1.3 В монолитной стене
  • 5.2 Создание открытой электропроводки
• 6 Крепление провода на липучке
• 7 Чем крепить провод в штробе
• 8 Крепление кабель-канала дюбель-гвоздями
  • 8.1 Инструмент и оборудование
  • 8.2 Технология крепления кабель-канала
• 9 Прокладка проводки по потолку
• 10 Крепление кабеля к деревянной стене
  • 10.1 Крепление строительной смесью
  • 10.2 Дюбель-хомут
  • 10.3 Скобы
  • 10.4 Иные способы
• 11 Видео

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Индукционная паяльная станция

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Учимся легко считать потребляемую мощность электроприбора

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

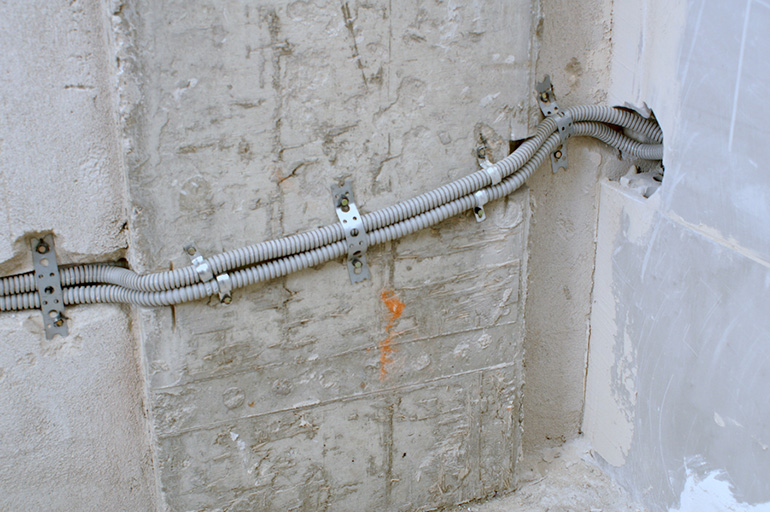

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
4. Нельзя крепить силовой кабель, который находится под напряжением.

Оплата электроэнергии по счетчику

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

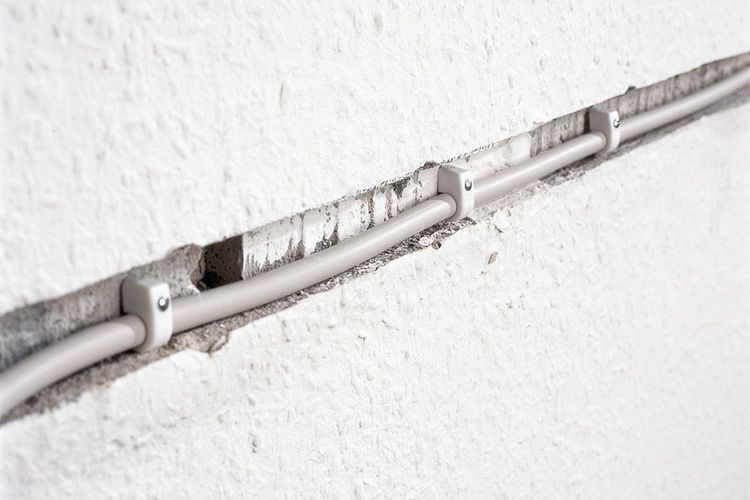

Чем крепить провод в штробе

• Алебастр – быстро и надёжно;
• Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
• Дюбель-стяжками в штробе группируют провода в отдельные ветви;
• Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
• Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
• Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

Сетчатые пятна DIY для вашей вспышки

Это , так что круто.

Я бы с удовольствием взял на себя ответственность за эту идею, но реквизиты принадлежат читателю Strobist Гуту Манну, который много лет назад разместил заметку в ветке Flickr Strobist.

Это стояло в моем списке (около 20 000) дел, пока я вчера не увидел кусок толстого гофрированного картона. Сделать эти маленькие точки сетки действительно не может быть проще. (Черт возьми, верхняя картинка в значительной степени объясняет это.) И это можно сделать с вещами, которые у вас, вероятно, уже есть в доме.

Я сделал несколько точек сетки для своих вспышек. Вот что я использовал:

• Немного гофрированного картона – чем толще внутренняя полость, тем лучше, да и много не понадобится. Просто обратите внимание на большую коробку, предназначенную для хранения чего-то тяжелого. Это, как правило, толстые вещи.

• Линейка.

• Канцелярский или бритвенный нож.

• Немного клея

• Резинка.

Сначала немного теории.

Сетки дадут вам очень узкое пятно света — плотнее, чем снут — с красивыми градиентами краев.

Ширина балки зависит от толщины сетки и размера внутренних пространств гофра. Я сделал сетку толщиной полдюйма и один дюйм для каждой из моих вспышек, и они отлично работают.

Есть две вещи, которые вы должны знать об этих сетках.

Во-первых, они съедят немного света. Но это не проблема, так как они используются с прямой вспышкой и, как правило, на довольно близком расстоянии.

Во-вторых, они немного согреют свет. Насколько я понимаю, это на самом деле бенни, поскольку они склонны привыкать к светлым людям, а теплый свет на коже весьма приятен.

Тем не менее, они, ммм, бесплатно , что выгодно отличается от смехотворно дорогих моделей из экструдированного алюминия.

Время делать сетки

Инструкции заключаются в том, чтобы сделать по одной сетке каждого размера (1/2 дюйма на один дюйм) для вспышки. Соответственно подстраивайтесь под свои нужды.

1) Отрежьте полосу картона шириной 1/2 дюйма и длиной около 16 дюймов. Отрежьте длиннее, если ваш картон не толстый, гофрированный.

2) Ваша полоса должна быть обрезана так, чтобы, когда вы смотрите на длинную сторону, вы смотрели сквозь маленькие гофрированные туннели. Будьте осторожны, чтобы не раздавить туннели при резке. Используйте острый нож, а не на поверхность, которую вы можете повредить.

3) Повторите, сделав таким же образом полосу шириной в один дюйм.

4) Разрежьте длинные полоски на части чуть шире головки вспышки.

5) Сложите их без клея, чтобы они были достаточно широкими, чтобы закрыть головку вспышки при укладке.

6) Нанесите на них клей, как показано на рисунке. На последнюю секцию не нужно наносить клей, так как она будет удерживаться клеем на предпоследней секции.

7) Нанесите клей пальцем или листом бумаги, чтобы полностью покрыть одну сторону каждой детали. Вам не нужно использовать тонны клея.

8) Соберите их, как показано на рисунке.

9) Пока клей еще влажный, выровняйте их по плоской поверхности, чтобы они правильно прилегали к вспышке. Пока одна сторона стопки прямая и ровная, они будут работать нормально.

10) Дайте им высохнуть. При желании их можно «зажать» резинкой во время высыхания. Будьте осторожны, чтобы не раздавить слои.

Прикрепление и использование

Готово. Прикрепите к вспышке, как показано на верхнем фото. Используйте резинку нейтрального или теплого цвета. С креплением можно поизобретать, но этот способ работает нормально.

Они дают очень узкий луч. Сетки мин приблизительно равны 300-мм линзам.

Спад довольно плавный, с хорошей горячей точкой в ​​центре.

На них можно поставить красивую картонную рамку, как это сделал Гат Манн. Но на самом деле это не обязательно, чтобы получить работу.

И нет закона, запрещающего использовать картон. Можно использовать гофрированный пластик. Но вы можете использовать темный, нейтральный цвет (черный был бы идеальным), чтобы свет не растекался по краям.

Белый будет иметь очень мягкий, может быть, слишком мягкий градиент по краям. А цветная версия, скажем, красная, изменит цветовую температуру света. Картон работает в этом случае, потому что изменение цвета на самом деле полезно для кожи.

Я планирую использовать их для некоторых заданий в ближайшее время и опубликую результаты в виде одной или двух частей On Assignment. Эффект будет похож на эффект снута, но более плотный и с большим контролем. Кроме того, они займут меньше места в вашей сумке для снаряжения. Оба инструмента используются по-своему и выглядят немного по-разному.

Я хотел показать вам, с чем я играл, чтобы вы могли попробовать сами.

Попробуйте. Мы сравним результаты позже.

И если вы только что наткнулись на это место из Makezine или другого блога, вы видите, о чем мы здесь.

Этикетки: DIY

Впервые в Strobist? Начните здесь | Или сразу перейти к освещению 101.
Есть вопрос? Ударь меня в Твиттере: @Strobist
Есть паспорт? Присоединяйтесь ко мне в Ханое: мастер-классы X-Peditions Location Workshops

Проблесковый маячок Trailer Light Enhancer Отзывы и рейтинги

Отзывы

4

·

Подписчики 0

·

Отлично

0 9 9000 5 Рейтинг  005

5.0

Аксессуары для прицепов, внешние аксессуары для автомобилей

Медиа

(4)

О проблесковом ограничителе света прицепа Enhancer

-PLUG and PLAY- Через 20 сек. При установке стоп-сигналы на вашем прицепе сначала будут быстро мигать, а затем ОСТАВАТЬСЯ НЕПРЕРЫВНЫМИ при торможении, привлекая внимание водителей позади вас НАМНОГО быстрее. — ЗАЯВЛЕН НА ПАТЕНТ — StrobeStopper — это первый в мире жгут проводов, разработанный для светодиодных фонарей прицепа, который может использовать любой, кто перевозит прицеп! Он подключается непосредственно к большинству розеток грузовиков (обычно 4-контактный или 7-контактный), а затем непосредственно к прицепу. УНИВЕРСАЛЬНЫЙ — поставляется в 4 плоском или 7 направлениях — выберите, что подходит для вашего автомобиля / прицепа. ЗАЩИТА- Чем раньше вы привлечете внимание водителя…

Показать еще

Опубликовано 12 сентября 2022 г.

Отличный продукт!: Аксессуары для активного отдыха

Jeff H. Hall

Лихтенштейн, Вадуц 5 Уровень 0 5

90906 01 Отзывы

60 Карма

Отличный продукт ! Определенно стоит купить. Заставляет меня чувствовать себя в безопасности, когда я буксирую свою лодку. Очень удобно, просто подключи и играй. Работает так же, как описание. Определенно рекомендую этот продукт всем, кто использует прицеп любого типа.

Полный обзор

Плюсы и минусы

• Освещение

• Другое Другое

Опубликовано 12 сентября 2030 г. 90 90 Play: Внешние аксессуары

Райан К. Кросс

Индонезия, Джакарта

1 Уровень

522 Отзывы

14 Карма

Подключи и работай для большей наглядности. Этот комплект просто подключается и делает всю тяжелую работу за вас. Без программирования, без перепрошивки. Просто включите его, и стоп-сигналы прицепа замигают, привлекая внимание других водителей. Действительно простое и огромное исправление безопасности.

Полный обзор

Плюсы и минусы

• Автомобилестроение

• Вульгарность

837Z» color=»neutral-700″> Опубликовано 12 сентября 20302 г. 6 Защитное оборудование для прицепа для моей лодки

Louis A. Abrams

Греция , Афины

1 Уровень

507 Отзывы

47 Карма

Одна вещь, которая беспокоит меня при буксировке моей лодки, это то, что парень позади меня видит мои стоп-сигналы, когда я останавливаюсь и тормозлю для отдыха. . К сожалению, некоторые водители не дают полуприцепу безопасного места. Быстро мигающие стоп-сигналы привлекают внимание водителя. Отличная идея безопасности. Недавно я заменил водонепроницаемые задние фонари на своем лодочном прицепе на герметичные светодиодные фонари. Это мигающее устройство предназначено для светодиодных фонарей. Я не уверен, что это будет работать со старыми лампами накаливания. Подключиться легко. Я просто подключил это устройство между 4-контактными разъемами, уже установленными на грузовике и прицепе, и оно сразу заработало. Теперь, если я постоянно нажимаю на тормоз, стоп-сигналы прицепа быстро мигают, а затем горят постоянно. Водитель позади меня сказал мне, что его невозможно игнорировать. Ценник в 60 долларов достаточно высок, но когда он защищает вашу лодку или трейлер от задней оси, это дешево по сравнению с ним.

Полный обзор

Плюсы и минусы

• Аксессуары для прицепов

• Высокая цена

Опубликовано 60 12 сентября 210302 90 Конечно, это добавляет уровень безопасности.

Isaac S. Shankar

Qatar

1 Уровень

555 Отзывы

40 Karma

Этот встроенный маяк быстро мигает стоп-сигналами 3 раза, прежде чем они загорятся. После активации он не будет мигать снова, пока не пройдет около 5 секунд бездействия. Это означает, что при торможении он не всегда мигает между быстрыми нажатиями на педаль тормоза, чтобы не слишком раздражать следующие автомобили. Я думаю, что он был разработан и протестирован, чтобы иметь правильное количество и время моргания. Встроенная косичка предназначена для стационарной установки, так как охватывающий конец приемника имеет резьбовые монтажные отверстия. У меня есть хороший встроенный OEM двойной 4- и 7-контактный разъем в задней части моего грузовика. Хотелось бы, чтобы это было доступно в более компактном формате. Может быть, было бы лучше, если бы они могли просто подключить электронику к разъему. Или если бы у них была встроенная коробка для сращивания. Можно отсоединить от него шлейфы и концы и попробовать выровнять командный модуль. Это не удобно для установки, но выполнимо для любого, кто имеет опыт и навыки в проводке низкого напряжения. В качестве альтернативы…

Посмотреть полный обзор

О политике Revain

Отзывы на нашей платформе всегда честны — мы стремимся, чтобы так и оставалось. Вот почему мы проверяем все отзывы с помощью нашего ИИ, проверяем их и сохраняем все в блокчейне, чтобы каждый пользователь имел возможность отслеживать все изменения.
