Установка розетки в бетонную стену

Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:



1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6.

Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.



Вырезаем заглушки, в местах, предназначенных для ввода кабеля.





Удаляем все лишние соединительные элементы, которые мешают установке.





После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.е. он не должен торчать, выпирать, быть наклоненым и т.п.





4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.

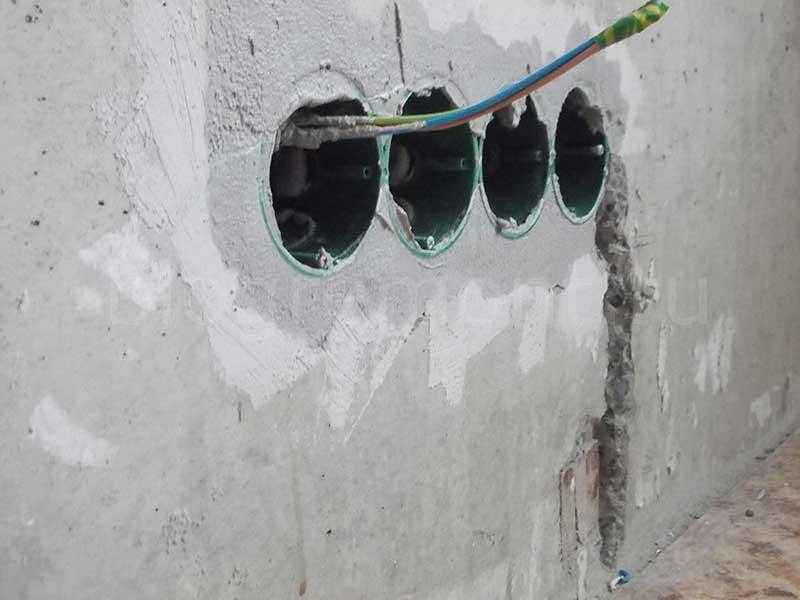

После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.





5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.



После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.





И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.





6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.





Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.



Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.





После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.





Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Подрозетники по Бетону: Виды, Правила Установки, Инструкция

Подрозетник по бетону тройной

Ни одно строительство или капитальный ремонт не обходится без таких электротехнических элементов, как подрозетники по бетону. Если с их назначением понятно, то с размерами и видовым разнообразием не все так «безоблачно». Существуют целые линейки моделей. Какую выбрать в конкретном случае, и как ее правильно установить разберемся досконально.

Содержание статьи

• Можно ли проводить электрику без подрозетников
• Классификация подрозетников
  • Классификация по материалу
  • Классификация по конструктивным особенностям
  • Другие виды
  • Размерная линейка
• Марки и производители
• Монтаж подрозетников
  • Последовательность действий

Можно ли проводить электрику без подрозетников

Можно придумать целую теорию о том, для чего нужен такой едва заметный элемент электрических коммуникаций, как подрозетник по бетону. В свою очередь, к ней будут автоматически липнуть разномастные мифы и выдумки. Так родится целая философия бытовых подрозетников.

• На деле, такие элементы электропроводки по бетону несут единственную главную функцию, ради которой они изобретены — удерживать розетку на положенном ей месте, в тот момент, когда из неё выдёргивается вилка.
• Без него крепление будет ненадежным, хлипким и розетки, и выключатели долго не прослужат.
• Конечно, «рукастые» мастера умудряются вмуровывать все в стену, кичась тем, что экономят на таком копеечном элементе, как подрозетники. Но действительно ли выгодна такая экономия?
• Другое дело — проводка в деревянном доме. Здесь подрозетники просто необходимы, чтобы не возникало аварийных пожароопасных ситуаций в случае неисправности проводки.

Подрозетники для бетона глубокие

В соответствии с современными нормами, подрозетник — обязательный элемент проводки. Он устанавливается в стены из любого материала, будь то кирпич, бетон, или другой вариант. Также они используются для установки выключателей.

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

• материал;
• конструкция;
• размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Внимание! Работать с гипсовым раствором удобнее в том плане, что он схватывается намного быстрее, чем бетонный. Поэтому если «сроки горят» предпочтение отдается составам с гипсовым компонентом.

Установка подрозетника в бетон на цементно-песчаный состав

• К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
• В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
• Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

• Получается, что изделие крепится и удерживается силой собственной конструкции.
• Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

• Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
• Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
• Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
• Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
• В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

• Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

• Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем. Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Монтаж подрозетников

«Джентельменский набор», помогающий своими руками установить подрозетники

Как установить подрозетник в бетонную стену правильно и быстро, расскажет наша небольшая инструкция ниже.

Начинается все с подготовки необходимых инструментов:

• дрель с функцией ударного механизма, перфоратор, шлифовальная машинка с минимальным размером диска или любой другой электрический прибор, которым можно проделать отверстие в бетоне размером соответствующим параметрам подрозетников;
• строительный уровень;
• инструмент для нанесения разметки;
• компоненты фиксирующего раствора — гипс, вода.

Последовательность действий

От разметки зависит, насколько точно встанет элемент на своё место. От этого во многом зависит качество монтажа основной коммуникации: кабелей, проводов, соединений.

• Согласно общепринятым стандартам, розетки крепятся на уровне 30 см от пола, выключатели — 90. Сама разметка представляет собой нанесение точек в тех местах, где предполагается делать отверстие.

Внимание! Строгое ограничение! Розетки не устанавливают ближе 50 см от газовых труб и 60 см от душевых кабин.

• Затем, при помощи болгарки или победитового сверла в стене необходимо проделать выемку. Глубина должны быть такой, чтобы монтажная коробка утопала в ней на 5-6 мм.
• Готовое отверстие очищается от пыли и смачивается водой для повышения адгезии. Можно приступать к замешиванию раствора по рецептуре: вода и гипс 1 к 2.

Как установить подрозетник в бетон – не жалеем раствора, как на фото

• Когда смесь достигает нужной консистенции, её вкладывают в лунку. Удобнее всего делать это шпателем или другим подобным инструментом. Остатки материала удаляются после затвердевания.

Видео в этой статье подробно расскажет, как сделать подрозетник в бетоне.

Если использованные подрозетники по бетону качественные и их монтаж выполнен без критичных ошибок, то прослужит установленная конструкция 20 и более лет.

Установка розетки в бетонную стену

• Инструменты и расходные материалы
• Наценка
• Изготовление отверстий
• Электропроводка
• Стекло для розетки в бетонной стене – подготовка и крепление
• Отделочные работы
• Стоковая видеозапись

Для безопасного подключения всех необходимых электроприборов в доме нужны розетки, причем соответствующего качества, характеристик. Установка розетки в бетонную стену – этот процесс нельзя назвать простым. Здесь нужно не только желание что-то сделать самому, но и определенные знания. Эта статья — подробная инструкция по установке розетки в бетонную стену и ее креплению.

к содержанию ↑

Инструменты и расходные материалы

Перед установкой розеток в бетонную стену подготовьте такие инструменты и материалы:

• Сверло (8 мм) с насадкой-лопаткой.
• Перфоратор с коронкой.
• Грунтовка.
• Замазка.
• Для разметки: рулетка, карандаш, строительный уровень.

к оглавлению ↑

Разметка

Отметьте карандашом осевой центр расположения выпускного отверстия. Если вы запланировали установить розеточный блок в бетонную стену, то необходимо соблюдать расстояние от разметки предыдущей розетки (межцентровое расстояние между розетками в среднем составляет 71 мм).

Нарисуйте 2 оси: вертикальную и горизонтальную.

Важно! Нарисуйте линии достаточной длины, чтобы иметь четкие ориентиры для плавной установки розеток.

к оглавлению ↑

Изготовление отверстий

Этот этап по праву считается самым сложным. Потребуется не только точность и владение инструментом, но и физическая сила:

1. Сначала просверлите отверстие в центре глубиной 50-60 мм в намеченном центре.
2. После этого используйте коронную насадку и разметьте размеры будущего отверстия.
3. Для облегчения работы сделайте в отмеченном круге 10-12 отверстий дрелью.
4. Тогда используйте перфоратор с коронкой — 5-сантиметрового углубления для выхода достаточно.

к содержанию ↑

Электропроводка

Это следующий шаг после вырезания углубления. Оптимальный вариант, когда каждая розетка питается от отдельного электрического кабеля.

к оглавлению ↑

Стекло для розетки в бетонной стене – подготовка и крепление

Если вырезание углубления в бетоне требует физических усилий, то работа с розетками может быть отнесена к разряду «ювелирных». Действовать в таком порядке:

• Подготовить к установке розетки. Снимите разъемы и заглушки.
• Примерить розетку к подготовленному углублению.

Важно! Следите за тем, чтобы подрозетник сидел идеально ровно, не выпирал, не наклонялся в сторону.

• Убедившись, что розетки выровнены, приступайте к установке. Удалите пыль со стены, нанесите слой грунтовки. В этом случае конструкция будет максимально надежной. Подождите, пока грунтовочный слой полностью не высохнет.
• Внутрь вырезанного отверстия нанесите шпаклевку или гипсовую смесь. Можно использовать обычный алебастр.

Важно! Работайте очень быстро, так как гипс очень быстро застывает.

• Вставьте в гипсовую смесь раструб, в который проходит кабель. При этом ориентируйтесь на осевые линии разметки. Установите настенную розетку заподлицо со стеной.

Важно! Если в гнездо попала смесь, не спешите ее сразу удалять. Убрать его намного проще, когда состав полностью застынет.

к содержанию ↑

Отделочные работы

Отделочные работы можно начинать после затвердевания смеси. Не нужно торопиться, так как вы рискуете сместить розетки:

1. Загрунтовать розетки.
2. Заштукатурить все канавы, сколы и трещины. Покройте подлесок более тщательно.
№
3. Подождите, пока грунтовка полностью высохнет, и побелите стену.

Важно! При работе с розетками отключайте электроэнергию в квартире. Оптимальный вариант – отключить нужный автоматический выключатель на электрощите.

Разные типы розеток монтируются по-разному. Рассмотрим подробно процесс монтажа конструкции, оснащенной пружинными клеммами:

1. Подготовьте провода, зачистите их на 1,0-1,2 см. Выровняйте провода так, чтобы они напоминали растопыренные кошачьи когти.
2. Вставьте провода в клемму. Ноль (синий) к левому выводу, белый (фаза) к правому. Вставьте желто-зеленый провод в клемму в центре.
3. Установить конструкцию внутри подрозетника, выровнять по строительному уровню.
4. Крепление рамы и передней панели — это самый простой момент.

к оглавлению ↑

Видеоматериал

Установка розетки в бетон не очень сложная, но требует аккуратности и скрупулезности. Если вы все сделали правильно, устройство будет работать идеально.

розетка — Крепление розетки к бетонной стене без сверления?

Вот так выглядит моя емкость.

Розетка работает нормально, но торчит, так как розетка ни к чему не прижимается.

Стена сплошная бетонная, это квартира, поэтому я предпочитаю не сверлить. Кроме того, у меня нет перфоратора. Крепежные винты не за что держаться, так как они давно проржавели.

Я думал о покупке одной из этих электрических розеток, но я не знаю, куда крепятся винты в углах.

Я не хочу снимать розетку, если только не планирую ее починить, но подумайте об этом так: в бетонной стене есть большое отверстие для розетки, и кабели торчат из задней части этого отверстия.

Любая помощь приветствуется.

• электрический
• розетка

8

Два ответа в одном:

Если у вас есть дом:

Стена сплошная бетонная, поэтому я не могу сверлить

Это ложная предпосылка. Обычным сверлом не просверлишь. Как правило, вы можете довольно легко сверлить бетон перфоратором .

Откройте коробку, чтобы мы могли посмотреть, что у вас есть. Возможно, удастся модифицировать коробку, чтобы она подходила «в самый раз» и правильно прикреплялась. Или, при условии, что есть несколько дюймов свободного провода/кабеля, вы можете установить металлическую коробку на поверхность бетона. Это будет выглядеть «промышленно», но совершенно нормально в подвалах, мастерских, гаражах и т. д.

Если вы арендуете дом:

Позвоните своему арендодателю. Вы не можете выполнять электромонтажные работы без разрешения домовладельца. В большинстве мест вам также необходимо иметь лицензию электрика, чтобы работать в многоквартирном доме.

Вы могли бы отделаться очень простой заменой выключателя или розетки, но вы уже знаете, что это не просто. Помимо наклеивания клея или ленты на это, чтобы удерживать его на месте (что я не рекомендую), вам нужен домовладелец / электрик, чтобы выполнить эту работу.

4

Требуются распределительные коробки

Розетка не может болтаться в стене без кожуха для защиты проводов. Я знаю, что это требование кажется немного глупым, когда пустота за ним состоит из чистого бетона, но подумайте о конструкции деревянного каркаса. Вы не хотите, чтобы искрение на соединениях розетки могло непосредственно поджечь древесину.

Вам все еще нужна распределительная коробка. А учитывая, что пустота имеет ограниченный размер, вам, вероятно, нужна самая маленькая из доступных коробок. Это должна быть стальная «Handy-Box», такая как Raco 650 или 660. Используйте кабельные зажимы, такие как Halex 20511, чтобы поместить Romex в коробку.

Что касается физического монтажа в пространстве, я бы, вероятно, взял кусок дерева «1 на 1» и обрезал его, чтобы он мог поместиться в пространстве за коробкой (и поставить коробку заподлицо). Это может включать вырубку кирпича/бетона. Я прикреплял древесину к бетону с помощью эпоксидной смолы, добавляя в нее большое количество обтекающего наполнителя, чтобы сделать ее более похожей на арахисовое масло, а затем закреплял ее там, пока она схватывалась. Дайте ему высохнуть на ночь, затем вы можете использовать шурупы 3/4 дюйма для крепления стального ящика к дереву.0019

Связанный ящик — это доработка. Винты вращают тумблер или рычаг, который крепится к настенной доске. Если ваша стена бетонная, то нет полой подложки, к которой можно было бы притянуться.

Вы можете сверлить бетон перфоратором и сверлом по камню.

Изображение, показывающее ржавые детали, может предложить больше решений.

Другим потенциальным решением может быть использование этого типа металлических монтажных проушин. Я думаю, что для него есть общее название, но, похоже, оно не используется в списках. Вот продукт RACO в Lowes. https://www.lowes.com/pd/RACO-2-Pack-Gray-Metal-New-Work-Old-Work-Interior-Wall-Electrical-Box-Mounting-Brackets/3126789

Вы вставляете скобы с каждой стороны коробки и зацепляете заднюю часть стены, затем сгибаете скобы в коробку. Для этого требуется коробка с гипсовыми ушами, чтобы удерживать ее.

Похоже, что указанный винт, которым розетка крепится к коробке, отсутствует или недостаточно затянут, чтобы вставить розетку в коробку заподлицо.

Если это так, то это не то, что требует помощи электрика, но, поскольку вы снимаете квартиру, очевидно, что об этом должен заботиться домовладелец или обслуживающий персонал.
