Как монтировать теплый пол под плитку: инструкция по укладке и установке

alexxlab

Содержание

Инфракрасный теплый пол под плитку


Вопрос отопления наиболее важен, особенно в условиях постоянного подорожания теплоносителей. Если раньше природный газ считался одним из самых дешевых видов топлива, то постоянное подорожание «голубого топлива», а также увеличение стоимости регистрации оборудования и подключения к газопроводу побудило искать надежные и относительно недорогие виды отопления.

Инфракрасный тёплый пол под плитку оптимальное решение в качестве дополнительного или основного источника обогрева, особенно для помещений с высокой влажностью.



Можно ли под плитку монтировать пленочный пол

Чтобы ответить на этот вопрос, необходимо учесть рекомендации относительно эксплуатации, предоставленные заводом изготовителем. В частности, там говорится: «Изделие может укладываться под кафель, дерево, ламинат, линолеум и т.д.».

Тонкий электрический пленочный тёплый пол под плитку монтируется быстро, не «ворует» свободного пространства и не влияет на качество укладки.

Так как, отопительная система устойчива к влаге и атмосферным осадкам, можно укладывать пленку на улице, с последующей облицовкой керамогранитом. Это навсегда решит проблему обледенения дорожек, отопления гаража и т.д.

Укладка инфракрасного теплого пленочного пола под плитку своими руками требует определенного профессионализма и наличия строительного материала. Хотя технология полностью и подробно описана производителем, при возникновении сомнений в своих возможностях, лучше обратиться за помощью к специалисту.



Какой теплый пол лучше

Существует несколько видов теплых полов. Нет ни одного идеального варианта, без недостатков. У каждой системы отопления есть свои нюансы, которые необходимо учитывать при выборе.

Так водяной пол, требует подключения к твердотопливному, электрическому или газовому котлу. Во время укладки вместе с отделочным покрытием, толщина пола составит не менее 7-10 см. Поверх мест, где проходит система отопления, нельзя устанавливать мебель, во избежание появления плесени.

Установка электрического пола требует высокой квалификации строителя. В качестве недостатка можно отметить, что при повреждении кабеля, отключается вся система отопления, которая запитывается от силового провода.

Инфракрасный обогрев полов в ванной комнате, как показывает опыт, является оптимальным вариантом. Укладка выполняется без стяжки, толщина с финишным слоем составляет 1-2 см.

Полы можно укладывать практически везде, при необходимости, можно даже с их помощью утеплить стены. Сегодня производитель предлагает две основных разновидности продукции.

Какой инфракрасный плёночный тёплый пол под плитку лучше – стержневой или пленочный?

    • Стержневой ИК теплый пол под плитку имеет ряд достоинств, выгодно отличающих его от аналогов. К примеру, при монтаже можно уложить систему непосредственно в клеевой раствор. Не требуется дополнительного использования армирующей сетки. Установка стержневого ИК теплого пола может быть выполнена самостоятельно, что существенно уменьшает себестоимость установки. Система отопления стержневого типа регулируется в полностью автономном режиме. При максимальной производительности, автоматически включается экономный режим.
  • Инфракрасное отопление пленочного типа несколько отличается от предыдущего варианта. Во время укладки обязательно соблюдать определенные требования, которые несколько увеличивают стоимость ремонта. Теплые инфракрасные полы под плитку укладываются с обязательной теплоизоляцией и укреплением сверху пленки армирующей сеткой. Глубина прогрева несколько меньше чем у системы стержневого типа. Поэтому если планируется в качестве финишного покрытия укладывать керамогранит, необходимо выбирать пленку с номинальной мощностью 220Вт/м².

Слой плиточного клея, согласно технологии укладки, должен быть 7-9 мм. Чтобы сократить расходы перед укладкой теплых полов, следует хорошо выровнять основание.

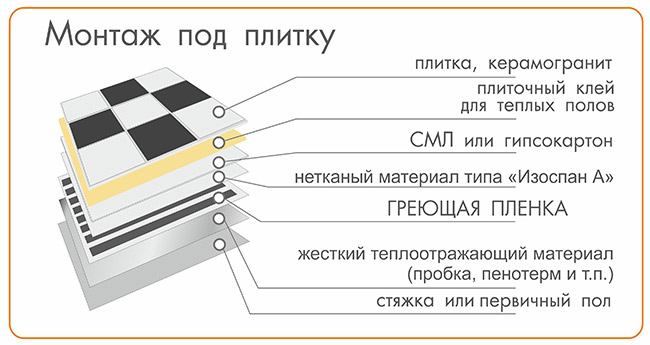

Устройство ИК пола под плитку на полу

Монтаж инфракрасного плёночного теплого пола, укладываемого под плитку можно выполнить самостоятельно, при условии выполнений рекомендаций производителя и наличии необходимых навыков и инструментов.

Укладка выполняется следующим образом:

    1. Подготавливается основание. Особенностью правильной укладки плитки является ровная поверхность. Чем хуже подготовлен пол, тем сквернее будет конечный результат. Основание необходимо вывести в ноль.
    1. Проводятся энергосберегающие работы. Чтобы не оказалось, что ИК полы дополнительно греют потолок соседям, следует проложить теплоизоляцию. Советы экспертов и опытных строителей сводятся к тому, что в качестве теплоизоляционного материала следует использовать перфорированный изолон.
    1. По всему периметру проклеивается электропроводный скотч. Он играет роль заземления. Для дополнительной безопасности полы запитываются от отдельного автомата, устанавливается УЗО.
    1. Расписывается схема укладки. На этом этапе необходимо обратиться за помощью к опытному строителю. От того, насколько грамотно будет рассчитано пленочное отопление, зависит эффективность системы отопления.
    1. Укладываются инфракрасные полы. Сам процесс не сложен, единственное правило, которое следует соблюдать, это необходимость, чтобы края уложенных пластов не находили друг на друга.
    1. Подключение пола – выполняется через комнатный термостат. Одного регулятора достаточно, чтобы обеспечить работу до 25 м² площади. Если этого недостаточно, устанавливаются несколько отдельных термостатов.
    1. Накрывать плиткой ИК пол можно после того, как произведена проверка работоспособности системы. Предварительно необходимо проверить на нагрев все пласты. При необходимости участок пленки заменятся.
  1. Теперь можно положить плитку. Техника укладки заключается в следующем. На пленку наносится армирующая сетка. Сверху с помощью гребенки накладывается слой клея и укладывается плитка. Чтобы качественно выложить кафель и избежать перепадов на швах, как уже замечалось ранее, необходимо предварительно подготовить основание.

Методика укладки пола подробно описана производителем в инструкции по монтажу и эксплуатации. Неукоснительное соблюдение рекомендаций, залог работоспособности системы отопления. Технология монтажа плитки на пленочный теплый пол достаточно простая, чтобы выполнить все этапы работ самостоятельно.



Можно ли уложить ИК пол под плитку на стены

Да, можно. В описании монтажа указывается, для каких поверхностей можно использовать пленочные нагреватели и при каких условиях обеспечивается максимальная производительность.

Принцип укладки плитки, в данном случае, отличается тем, что приходится учитывать вертикальную нагрузку. Чтобы избежать сползания, используют дополнительные приспособления.
{banner_downtext}
Способ монтажа в первую очередь зависит от выбранного материала:

    • Виниловая плитка – имеет легкий вес, поэтому ее можно укладывать без дополнительной подготовки с помощью специального клея. Плитка ПВХ клеится после натяжения армирующей сетки. Для этого наносится слой клея и выравнивается с помощью шпателя. Покрытие полов виниловой плиткой проводится только после того, как по сетке была выровнена поверхность и слой клея полностью высох.
    • Керамическая плитка – обязательно используется конструкция, под которую прячут теплые полы. Предусмотрена специальная установка под плитку, позволяющая снизить нагрузку на пленчатую часть нагревательного элемента. Металлоконструкцию используют и при решении облицевать стены с помощью обычных полос пластика. Керамическую плитку на стену лучше всего не укладывать напрямую по пленке.
  • Кварцвиниловая плитка – требует идеально ровной поверхности. Поэтому полы попросту вмуровываются в стяжку. Практика показывает, что кварцвиниловую плитку лучше всего укладывать на стержневой пол.

Правила безопасной и комфортной эксплуатации

Выбор ИК тёплого пола необходимо основывать на нескольких критериях:

    1. Удобство.
    1. Безопасность.
  1. Автономность.


Пленочные полы немного проигрывают стержневым, относительно этих трех показателей. При монтаже любого вида системы отопления требуется соблюдать следующие правила безопасности:

    1. Заземление обязательно.
    1. Укладка полов проводится только на сухую поверхность.
  1. Подключение к системе электроснабжения осуществляется напрямую через автомат, запитанный непосредственно от счетчика.

После утепления пола, важно не забыть выполнить заземление с помощью электропроводного скотча!



Какие полы лучше под плитку, пленочные или проводные

Ответить на этот вопрос можно исследовав статистику продаж. Согласно статистике, пленочные теплые полы постепенно наращивают темп и уже обгоняют по популярности проводные системы. И этому есть множество объяснений.

Полы плёночного типа легко монтировать, при установке на стену их производительность не уменьшается. Единственный минус пленчатой системы является то, что потребление электроэнергии немного выше, чем у аналогов.

Под укладку плитки в ванной комнате или кухне, ИК полы намного лучше, чем проводные, в остальных видах отделки показатели приблизительно одинаковые.

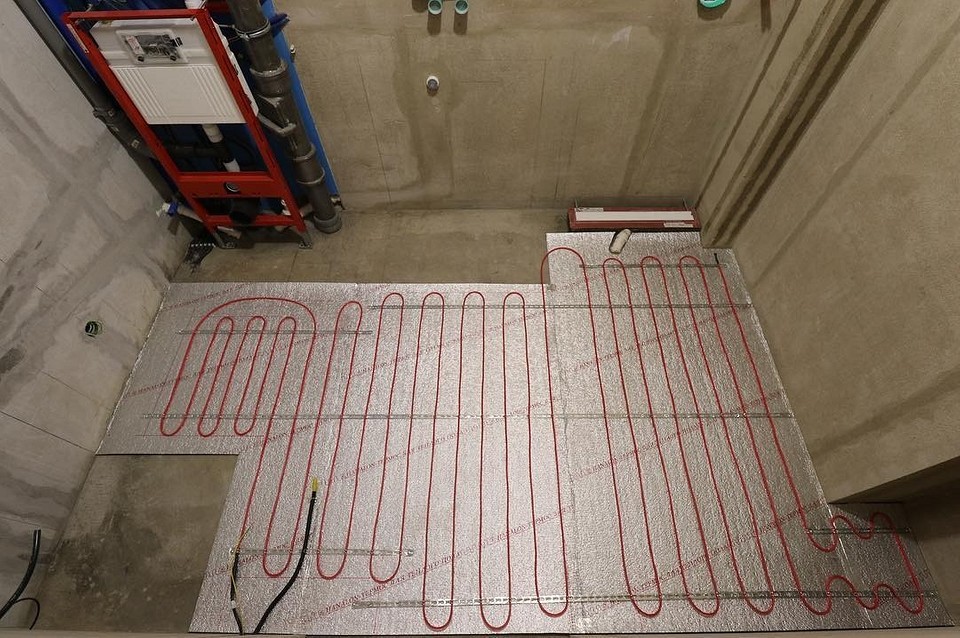

Правила монтажа теплого пола Thermomat под плитку

Если установка теплого пола не была произведена в стяжку, можно использовать нагревательные маты, представляющие из себя тонкие греющие кабеля, закрепленные на армирующей сетке.

В нагревательных матах толщина греющего кабеля не превышает 3 мм, потому монтаж теплого пола можно производить без стяжки, прямо в слое плиточного клея. Высота напольного покрытия при этом, практически не увеличивается.

Установка

Чтобы установить теплый пол под плитку, следует вначале составить чертеж обогреваемого объекта. Необходимо учесть, что теплый пол под плитку должен быть расположен на площади объекта, свободной от мебели, сантехники или бытовой техники. На чертеже следует обозначить место расположения терморегулятора для теплого пола и датчика температуры.

Укладка проводов

Второй шаг — вырубка штробы в стене и полу сечением 20×20 мм. Она необходима для укладки проводов датчика температур и соединительного провода. Для установки встраиваемого терморегулятора необходимо подготовить также отверстие в стене.

Подготовка пола

Далее следует подготовить пол. Нагревательные маты должны укладываться на ровную и чистую поверхность. Категорически нельзя укладывать нагревательные маты на пол с острыми краями и с перепадами высоты.

Установка датчика температуры пола

Во время монтажа теплого пола под плитку, в слой плиточного клея устанавливается датчик температуры пола, предварительно уложенный в гофрированную трубку с диаметром приблизительно 15 мм и с одной стороны заглушенный. Трубку следует уложить в штробу.

Датчик температуры должен быть установлен недалеко от нагревательного мата, но обязательно ниже его уровня. Датчик рекомендуется разместить между витками греющего кабеля, а диаметр изгиба трубки возле стены должен быть 6–7 см (не меньше).

Раскладка нагревательного мата

Нагревательный мат следует раскладывать по полу равномерно. Необходимо помнить, что закрывать теплый пол под плитку мебелью, сантехникой или бытовыми приборами запрещено. Нагревательный мат при необходимости можно поворачивать, немного надрезая армирующую сетку. Резать обогревающий кабель категорически запрещено. Фиксацию теплого пола под плитку можно выполнить при помощи скоб, гвоздей, клея-пистолета. Следует закреплять сетку, а не кабель.

После окончания укладки нагревательного мата необходимо замерить его сопротивление.
Оно должно соответствовать омическому сопротивлению, которое указано на муфте. Допустимо отклонение в пределах 10%.

Затем нагревательный мат равномерно заливается слоем клея для плитки или выравнивающим раствором. Соединительная муфта с греющим кабелем должны быть полностью покрыты клеем. Необходимо ещё раз проверить сопротивление нагревательной системы и дать клею время застыть. На застывшую поверхность можно класть плитку.

Включать теплый пол под плиткой рекомендуется после полного затвердения клея для плитки, т. е. приблизительно через неделю.

Понравилась статья? Поделитесь с друзьями!

Электрический теплый пол под плитку, монтаж электрического пола под плитку — Тепломир

У каждого человека в жизни наступает такой период, когда он готов создать семью, когда у него есть для этого все: женщина, которую он хочет видеть каждое утро, просыпаясь, и дом, наполненный теплом и уютом! В голове сразу представляется картина, как дети бегут босыми ногами по теплому полу, не боясь сквозняков, как та же самая любимая женщина выходит из ванны с блаженной улыбкой на лице, все потому, что девушки любят тепло, а теплый пол в ванной комнате…это верх заботы о своих родных и близких. В этой статье мы поговорим о том, какой электрический теплый пол лучше всего подойдет для санузла или ванной комнаты и как лучше его смонтировать!

Электрический теплый пол, как известно, в основе своей имеет нагревательный элемент в виде электропровода и термостат, регулирующий температуру. Такие полы подойдут под любые покрытия. Чтобы уложить теплый пол в новом помещении необходимо залить бетон 2-3 см, только в том случае, если нет чернового пола. Кабель закрепляют специальной сеткой или лентой во избежание смещения его во время заливки бетоном (разные фирмы предлагают различные технические решения по фиксированию кабеля). Для того, чтобы тепло поступало к поверхности пола, а не уходило вниз, перед тем, как монтировать кабель, нужно по всему периметру постелить фольгу или термоизоляцию. Следует укладывать нагревательные секции с заданным шагом и равномерно. На стене устанавливают датчик, для удобного и доступного регулирования температуры нагревательного элемента.
По завершению всех работ к терморегулятору подводят все провода, в том числе и датчика температуры. Непременно нужно использовать кабель, который изолирован от возгоранияс примерной теплоотдачей 15-25 ВТ/м п. Если мы устраиваем электрический теплый пол в качестве дополнительного отопления, например, в ванную комнату или спальню, рекомендуется устанавливать температурный датчик пола.

Есть определенная последовательность, которой следует руководствоваться при обустройстве электрического теплого пола под напольную плитку:

  1. убрать старый пол,
  2. выровнять поверхность пола,
  3. гидроизоляция,
  4. выставление маяков,
  5. уложить электрический кабель или мат, закрепить,
  6. обработать грунтом,
  7. слой самовыравнивающей смеси,
  8. снова обработка грунтом,
  9. укладка плитки для пола,
  10. подключить температурный датчик – регулятор.
