Как найти короткое замыкание мультиметром? — статьи компании ПрофЭнергия

Многие люди считают, что свет в их доме будет всегда. А что делать, если его вдруг не станет? Как найти короткое замыкание? Происходит оно в том случае, когда внешнее сопротивление цепи уменьшается до низкой отметки из-за нарушения изоляционного покрытия токопроводящих частей оборудования либо электропроводки. Причиной этому может послужить влага, механические повреждения или износ изоляции. Для обнаружения КЗ используют специальный прибор – мультиметр.

Содержание:

  1. Что такое короткое замыкание? Его последствия.
  2. Как визуально обнаружить источник КЗ?
  3. Как определить короткое замыкание мультиметром?

Что такое короткое замыкание. Его последствия

Происходит КЗ в розетках, вилках, распределительных коробках и в прочих местах, где присутствует соединение проводов. Причина всему – некачественный контакт. Он приводит к увеличению нагрузки и — как следствие – к нагреву. Чаще всего результатом становится перегорание изоляции, вследствие чего питающие провода замыкаются между собой.

Короткое замыкание очень опасно для человека и в большинстве случаев является причиной возгорания. В связи с этим определить его местоположение необходимо достаточно оперативно.

Для того чтобы предотвратить короткое замыкание, необходимо периодически проводить испытание силовых кабельных линий напряжением, что позволит избежать тяжёлых последствий.

Как визуально обнаружить источник КЗ?

Если в доме внезапно погас свет и присутствует характерный запах плавленой изоляции, первое, что необходимо сделать, – это сразу обесточить объект. После этого просмотреть все розетки и соединительные контакты. Если последние были нарушены, то такая изоляция будет иметь коричневый или чёрный оттенок. А когда вы подсоедините нагрузку, то в этом месте будет идти нагрев провода. Данную неисправность необходимо устранить сразу же, пока не случилось что-то непоправимое (например, пожар).

Как определить короткое замыкание мультиметром?

Для того чтобы определить неисправность в электрической цепи, в том числе и источник КЗ, вам понадобится специальный прибор – мультиметр. С его помощью необходимо проверить сопротивление цепи, выставив на нём соответствующий режим. Но помните:  это не измерение величины тока либо напряжения, поэтому все работы стоит производить при отключённом питании!

Если проверяемый участок цепи не повреждён, то прибор подаёт звуковой сигнал и выводит величину замеренного сопротивления. В противном случае (если значение слишком большое либо высвечивается цифра «1») необходимо:

  • отключить питание;
  • отсоединить поочерёдно все провода в распределительной коробке;
  • выключить всё из розеток и выкрутить лампы;
  • прозвонить каждую цепь в отдельности;
  • после определения цепи с коротким замыканием, необходимо определить причину. Для этого нужно поочерёдно прозвонить все оставшиеся провода.

Перед каждым измерением необходимо проверить работоспособность мультиметра, закоротив его щупы между собой.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения испытаний силовых кабельных линий, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания силовых кабельных линий ] или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Найти короткое замыкание на плате

После того как вы закончили собирать ваше устройство, запаяли последний элемент в плату, не торопитесь сразу же его включать. Приготовьте мультиметр, откройте принципиальную схему и описание схемы.

Сначала нужно проверить правильность монтажа, проверить на КЗ (короткое замыкание). Если вы считаете что все элементы запаяны верно, и КЗ после прозвонки вы не обнаружили, то можно очистить дорожки от остатков канифоли, и подавать питание, но сначала стоит проверить сопротивление цепи питания, если оно подозрительно большое, и если это не оговорено в собираемой вами схеме, то не торопитесь включать схему, перепроверьте еще раз.

Правильно ли собрали диодный мост, соблюдена ли полярность при запаивании конденсаторов в цепи питания и т.д.. Если собираемое вами устройство потребляет большой ток, от 1 ампера и выше это говорит о КЗ или неправильно запаянных элементах, бывают и исключения, например преобразователи напряжения кушают 2-3 ампера на холостом ходу. Можно последовательно цепи питания включить маломощный постоянный резистор на несколько ОМ, это может спасти устройство от выхода из строя. Если в схеме стоят мощные транзисторы или микросхемы, которые крепятся на радиатор, не забудьте их изолировать друг от друга. При первоначальном включении устройств соблюдайте осторожность, так как диоды и электролитические конденсаторы при неправильном включении или превышении напряжения могут взорваться. Причем конденсаторы обычно взрываются не сразу, а сначала некоторое время греются. Не оставляйте без присмотра включенные и еще не настроенные устройства.

Поиск неисправностей

Прежде чем приступить к поиску неисправностей, если прибор который ремонтируете вам не знаком, нужно в первую очередь получить как можно больше информации об этом устройстве, что за устройство, или что за узел (БП, усилитель, или иное устройство), и нужно достать описание и схему этого устройства. Прежде чем доставать и начинать откручивать плату, приглядитесь, нету ли ничего лишнего внутри корпуса, оторвавшегося куска, осколка и пр. Не забывайте проверять даже такие элементы схемы как выключатель или разъем питания.

Прежде чем начать ковырять плату, разрядите все конденсаторы в том числе и высоковольтные керамические, разряжать нужно резистором примерно в 100 Ом. Если вы забудете это сделать, то при случайном КЗ, или даже во время прозвонки, отпаивания радиодеталей, последствия могут быть ужасными, могут полететь еще элементы, да и сами можете пострадать. Это очень важно!

Проверку всегда начинают с питания и проверки напряжений, проверьте напряжение в сети, предохранитель, далее блок питания. Проверьте напряжения на выходе блока питания и по возможности ток на выходе. Бывает что напряжение в норме, а если подключить лампочку или резистор, напряжение резко проседает или вовсе, БП уходит в защиту. Если окажется что напряжение ниже чем нужно или его нет вовсе, то проверяем диодные мосты, далее стабилизатор напряжения – если такой стоит, транзисторы, если они в схеме имеются. Иногда даже самым простым мультиметром удается найти неисправность в схеме. Проверку и поиск неисправностей нужно всегда проводить с отключенным от устройства питанием! Обратите внимание на провода, не оторваны, не оголены ли они. Если платы между собой соединяются разъёмами или проводами, которые закрепляются в винтовых зажимах, попробуйте переподключить их. Винтовые зажимы не надежны, со временем может пропадать контакт. Попробуйте снова включить плату, внимательно следите, пощупайте транзисторы, резисторы, на нагрев.

Итак, лежит перед нами голая плата с запаянными радиодеталями, берем лупу и начинаем внешний осмотр радиоэлементов, попутно можно даже принюхиваться, и это не шутка, сгоревший радиоэлемент можно вычислить сразу. Бывает что внешним осмотром такой элемент не обнаружить. При осмотре обратите внимание на потемнение резисторов и транзисторов, если заметили такой элемент то немедленно отпаиваем его с платы и прозваниваем, если даже элемент рабочий, лучше его заменить. Бывает что транзисторы даже после того как выйдут из строя прозваниваются тестером. Прозванивать резисторы и другие радиодетали нужно выпаивая с платы.

После осмотра радиодеталей переворачиваем плату, и начинаем осмотр со стороны дорожек, нет ли перегоревших или короткого замыкания (например если вывода радиоэлементов длинные, они могут замкнуть, так что при обратной сборке аппаратуры будьте аккуратнее). Потрогайте элементы, если чувствуете что резистор пошатывается на плате, вполне возможно что пропал электрический контакт, перепаяйте его. Если на плате имеются тонкие дорожки, их следует проверить на обрыв и микротрещины.

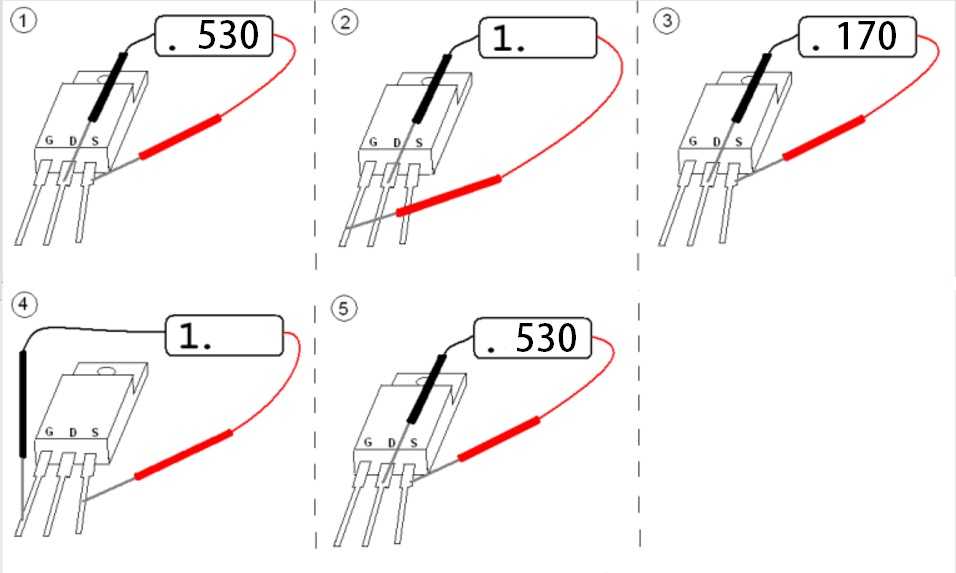

Если устройство собрано вами, то проверьте, все ли радиодетали запаяны правильно? У разных транзисторов разная цоколевка, у диодов обозначения тоже могут различаться. Откройте справочник к каждому запаянному элементу (если на память не помните цоколевки) и начинайте проверять. К сожалению, часто бывает так, что при выходе радиоэлемента из строя, сам элемент внешне может ничем не отличаться от исправного. Если вам так и не удалось найти неисправность схемы, придется отпаивать и прозванивать все транзисторы и элементы.

Вообще говоря, можно проверять цепи и не отпаивая элементы, но нужен для этого как минимум осциллограф и хороший мультиметр. Углубляться в методику и технику работы с осциллографом в этой статье я не буду. Если схема простая, неисправные элементы как правило обнаруживаются очень быстро.

Микросхемы на неисправность проверяют обычно путем замены на другую, при сборке схем советую ставить специальные панельки под микросхемы, это очень удобно, в случае если вдруг понадобится снять ее. Но если микросхема стоит без панельки, и она запаяна в плату, то советую проверить напряжение на выводах питания микросхемы, прежде чем начинать отпаивать ее.

В схемах где применен микроконтроллер, если после включении схема не подает признаков жизни, а монтаж правильный и радиодетали запаяны правильно, в первую очередь нужно попробовать перепрошить его. Если при программировании вышла ошибка или залита «левая» прошивка, такой МК работать в схеме не будет.

Если вам не хочется выпаивать с платы к примеру резистор, диод, или конденсатор, (чтобы дорожки лишний раз не греть, иначе могут отвалиться) а вы грешите как раз на него, можно параллельно ему попробовать припаять аналогичный элемент. Так можно поступить с конденсаторами, резисторами, и диодами, только помните, что если вы запараллелите два резистора, у вас общее сопротивление уменьшится в два раза, так что один вывод резистора с платы все таки придется отпаять, а с конденсаторами наоборот, при параллеливании емкость увеличиться, например если в схеме стоит конденсатор на 220мкФ, припаяйте параллельно ему 100мкФ, от этого ничего не будет, если вы включите устройство на короткое время. Как правило конденсаторы с резисторами очень редко выходят из строя. Что касается транзисторов, их обязательно нужно выпаивать, параллельно условно неработающему транзистору ставить такой же ни в коем случае нельзя.

В схемах где используются катушки или миниатюрные трансформаторы с большим количеством выводов, пусть даже с отводом от середины, нужно соблюдать начало и конец витков, если после запуска такой схемы устройство не хочет работать, поменяйте местами вывода.

Если вы считаете что нашли причину, из-за которой ваше устройство не хотело работать, и заменили этот элемент на плате, перед подачей питания проверьте плату в местах пайки на предмет КЗ. Уберите в сторону все металлические предметы, отвертки, резисторы, куски проводов и т.п. не дай бог во время подачи питания и проверки устройства под плату закатится резистор, и коротнет.

Задача

Теперь предлагаю вам решить небольшую задачку, ниже дана схема достаточно простого блока питания, я специально в этой схеме допустил ошибки и некоторые элементы нарисовал неправильно, попробуйте найти все ошибки. Представьте, что это ваше устройство, которые вы сами собрали, но после включения оно не заработало, или некоторые элементы вышли из строя.


Будьте очень внимательны, ошибок здесь много, представьте, что это реальное устройство, если вы не найдете всех ошибок, при очередном включении прибора, что то может снова выйти из строя.

Сегодня наткнулся на весьма практичный способ нахождения короткого замыкания на материнской плате. Но об этом в видео внизу публикации. А пока поговорим немного о другом способе, но тоже довольно действенном.

К слову, описанный способ является свободным повествованием Чиповода, радиолюбителя, недавно ведшего личный блог. У новичков …, да что греха таить, даже у матёрых радиолюбителей поиск короткого замыкания на плате из нескольких сотен радиодеталей, порой, вызывает ступор. Да, поиск КЗ — неблагодарное, скучное дело . Но, всё же, как бы нам ни хотелось, короткие замыкания случаются, и искать их нужно.

Принесли мне несколько свежесобранных плат из монтажного отдела. Платы надо было запустить и проверить в работе. Мне всегда очень нравилась фраза из журнала «Радио», которой оканчивалось описание большинства конструкций: «Правильно собранное устройство из исправных деталей работает сразу и в настройке не нуждается!». Я тоже решил придерживаться такого правила — это здорово, когда из 10 собранных плат все 10 оказываются рабочими. Однако в этот раз получился затык.

После прошивки три платы из четырёх заработали сразу без проблем, порадовав меня исполнением девиза, а вот с 4-ой платой вышла накладка. При включении питания сработала защита по току, блок питания отключился. Оказалось, что плата имеет короткое замыкание на землю по питанию. Это меня расдосадовало.

Плата размером примерно 150 x 100 мм, порядка 400 компонентов на ней, несколько BGA микросхем. Монтаж плат у нас ручной (кроме BGA, конечно). Платы наши в монтажном отделе проходят визуальный осмотр под микроскопом. Прошелся с лупой по плате — ничего криминального не обнаружил, кругом гладь припоя, никаких соплей и аномалий установки компонентов обнаружено не было. Стал я думать, как же мне найти короткое замыкание?

Сначала меня посетила мысль о том, что КЗ может быть на внутренних слоях платы, поскольку платы пришли от нового производителя печатных плат. И хотя отметка об электроконтроле присутствовала, цена заказа была очень маленькой, что вызывало сомнение о качестве плат. С другой стороны, могли быть убитые в печке компоненты, но претензий к печке за 3 года работы не было ни одной. Ещё был вариант – кривая пайка. Такое у нас, к сожалению, случалось. Коллеги мне в шутку предложили взять источник помощнее и подать на плату — мол, место КЗ до красна раскалится (в совете, кстати, есть разумное зерно — ). Думал я, думал, и, наконец, мне пришла в голову мегакреативная идея.

Подал я на плату питание +3,3 вольт — как и положено, БП сработал по току и перешёл в режим стабилизации тока. Далее я выставил на источнике питания ток 3 А, и он стабильно подавался на плату. Пощупал руками микросхемы – все были холодные. Тогда я перешёл к реализации мегакреативного плана. Взял мультиметр и перевёл его в режим измерения напряжения. Далее земляной щуп мультиметра я подключил к точке подключения земли от источника питания к плате. Вторым щупом измерил напряжение в точке подключения источника питания. Мультиметр показал около 0,3 В, т.е. при токе 3 А на дорожках платы падало эти самые 0,3 В. Естественно, в точке подключения земляного щупа мультиметр показал 0 В. Таким образом, получились две точки – максимума и минимума падения напряжения.

Далее я стал измерять напряжение в различных точках платы. Оно незначительно различалось, но тенденция была очевидна – при приближении к точке КЗ напряжение падения в точках, электрически соединённых с +3,3 В, уменьшалось, а напряжение в точках, связанных с землёй, увеличивалось. Началось чётко прослеживаться прохождение тока по плате. Ток — он ведь не дурак, он движется по цепи наименьшего сопротивления.

В итоге, за считанные минуты я отыскал точку на полигоне +3,3 В и соседнюю с ней VIA на полигоне земли, напряжение в которых было практически одинаковым. От этих точек шли дорожки к выводам питания и земли микросхемы в корпусе SOIC-20. Напряжение на выводах микросхемы абсолютно совпало. Эврика! Взяв лупу и приглядевшись, я обнаружил совсем незаметную перемычку между выводами микросхемы — буквально, волосок. К тому же, она была прямо на выходе из корпуса, а не в месте пайки, куда обычно смотрят во время проверки. После ликвидации перемычки короткое замыкание устранилось, и плата заработала как надо, подтвердив, кстати, лозунг журнала «Радио».

Название: Поиск неисправностей в электрических схемах
Бенда Дитмар
Год: 2010 (во быстрые…)
Страниц: 250
Формат: DjVu
Размер: 7.18 Mб
Язык: русский (перевод с немецкого)
В книге обобщен многолетний опыт практической работы и приведены проверенные методики поиска неисправностей для различных электронных устройств. На большом количестве примеров аналоговых и цифровых блоков, программируемых контроллеров и компьютерной техники показан системный подход и специфика поиска неисправностей в электрических схемах. Рассмотрены основные правила проведения технического обслуживания, фазы поиска неисправностей, диагностика устройств, тестирование электронных компонентов.

Оглавление
Предисловие
Глава 1 . Основные правила успешного технического обслуживания
1.1. Системный подход, логика и опыт гарантируют успех
1.2. Общение с клиентом
Глава 2. Получение информации об устройствах и системах
2.1. Системный сбор информации о знакомом и неизвестном
2.2. Собирайте информацию целенаправленно
2.3. Устанавливайте характерные черты структуры
Глава 3. Систематизированный поиск неисправностей в автоматизированных устройствах
3.1. Предпосылки и последовательность успешного поиска неисправностей
3.2. Оценка фактического состояния устройства
3. 3. Локализация области неисправности
3.4. Мероприятия по ремонту и вводу в эксплуатацию
Глава 4. Определение полярности и напряжения в электронных блоках и схемах
4.1. Измерение напряжения
4.2. Неисправности в электрической цепи
4.3. Точка, взятая в качестве опорного потенциала, определяет полярность и значение напряжений
4.4. Примеры определения полярности и напряжений
4.5. Упражнения для закрепления полученных знаний
Глава 5 . Системный поиск неисправностей в аналоговых схемах
5.1. Определение напряжений в схемах
5.2. Последствия возможных коротких замыканий и обрывов при различных видах связи
Соединительные связи
Отрицательные обратные связи
Положительные обратные связи
5.3. Систематизированный поиск неисправностей в аналоговых схемах
5.4. Поиск неисправностей в схемах управления и регулировки
Электропривод трехфазного тока
Стабилизатор напряжения
5.5. Поиск неисправностей в колебательных схемах
LC-генератор синусоидальных колебаний
Мостовой RC-генератор
Функциональный преобразователь
5. 6. Поиск неисправностей в операционных усилителях
Поиск неисправностей в предусилителях
Оконечный усилитель
5.7. Упражнения для закрепления полученных знаний
Глава 6. Системный поиск неисправностей в импульсных и цифровых схемах
6.1. Напряжения в цифровых схемах
6.2. Воздействия возможных коротких замыканий и внутренних обрывов
6.3. Систематизированный поиск ошибок в цифровой схеме
6.4. Ошибки в цифровых интегральных схемах
6.5. Упражнения для закрепления полученных знаний
Глава 7. Поиск неисправностей в системе с компьютерными схемами
7.1. Диагностика неисправностей в схемах с тремя состояниями
7.2. Проверка статических функциональных параметров
7.3. Проверка динамических функциональных параметров
7.4. Систематизированный поиск неисправностей в компьютерной схеме
7.5. Поиск неисправностей в схемах интерфейсов
7.6. Упражнения для закрепления полученных знаний
Глава 8. Поиск неисправностей в системах на программируемых контроллерах
8. 1. Проверка статических и динамических функциональных параметров
8.2. Техническое обслуживание путем диагностики с помощью устройства визуального отображения
8.3. Систематизированный поиск неисправностей в схеме программируемого контроллера
8.4. Упражнения для закрепления полученных знаний
Глава 9 . Поиск неисправностей в системе с сетевым напряжением питания
9.1. Сетевые помехи и их воздействия
9.2. Поиск неисправностей в схемах выпрямителей
9.3. Поиск неисправностей в источниках питания
9.4. Упражнения для закрепления полученных знаний
Глава 10. Поиск ошибок в системах тестирования при обслуживании и производстве
10.1. Внутрисхемное тестирование
10.2. Поиск неисправностей с помощью контактной системы тестирования
10.3. Подготовка электронных блоков к тестированию
10.4. Локализация коротких замыканий
10.5. Упражнения для закрепления полученных знаний
Приложение. Ответы к упражнениям
Предметный указатель

Количество электронных приборов с каждым годом растет с небывалой скоростью.

Так, производство электроники в Санкт-петербурге может только радовать. Однако, как бы ни было высоко ее качество, сломаться она все-таки может. Иногда поломку можно исправить и своими силами, поэтому не нужно без нужды везти технику в сервисный центр.

С чего начать

Исправление неполадок электронных приборов вещь тонкая, а чтобы научиться это делать самостоятельно, нужны некоторые знания физики, минимум школьного курса.

Вы хотя бы должны иметь понятие о том, что такое:

  • сила тока;
  • сопротивление металлов;
  • индуктивность и т.д.

Также вам надо приобрести опыт паяния радиодеталей, и научится пользоваться электрическим тестером и мультиметром. Для ремонта вы должны будете приобрести все необходимое оборудование, а также в зависимости от вида ремонтируемой техники вы должны будете разбираться в электросхемах.

Множество людей думают, что починка ПК это дело мастерских. Но даже новички могут почить компьютер дома, не имея специальных навыков при наличии минимум оборудования. Самостоятельно, при наличии паяльника, вы можете заменить конденсаторы. Но в случае потребности замены микросхем, если вы не имеете опыта и оборудования, такую поломку не желательно чинить самому.


Если электроника не включается

При подсоединении к электрической сети прибор не работает, не срабатывают никакие светодиодные сигналы или не выдается звук, причина этому сгоревший блок питания. Попробуйте включить аппарат последовательно с мощной лампой накаливания, для предотвращения короткого замыкания. Когда блок питания работает, лампа не будет гореть, а в случае короткого замыкания на блоке лампа загорится.

Потом ищем неисправность в самом блоке питания. Это может быть простой обрыв кабеля или выгорание предохранителя. В случае успеха устраняем неполадку заменой новых деталей или пайкой отломанных.

Некорректная работа

Если ваша электроника работает с перебоями, периодически выдавая проблему, причин такой работы множество. Например, когда при нагрузках на компьютер он отключается, а по истечении некоторого времени снова работает, неисправность может крыться в перегреве или повреждении контактов.

Сегодня ни одно производство не обходится без электроники и каких-либо электронных установок. К сожалению, периодически приходится обращаться к специалистам за помощью в их ремонте. Но цена на ремонт электроники в основном довольно кусачие. Если у вас есть знания в области электроники то можно попробовать отремонтировать сломанную электронику самостоятельно, для этого нужно знать как осуществляется поиск неисправностей. Существует несколько правил и премудростей, благодаря которым можно самостоятельно осуществить ремонт электроники любой сложности и области использования. Конечно прежде чем начинать поиск неисправности вам нужно как проверять ту или иную делать.

Диагностика прибора

Поврежденную деталь в электроприборе перепаять не так уж и сложно, гораздо сложнее правильно и точно обнаружить место поломки. Существует три типа обнаружения неисправностей электроники. От правильной диагностики зависит порядок выполнения дальнейших работ.

  • К первому типу можно отнести неработающие приборы, которые не издают каких-либо звуков, не светятся индикаторы, которые никак не реагируют на управление.
  • Ко второму типу относятся приборы, в которых неисправна какая-то одна часть. Такой прибор не выполняет какие-то функции, но «признаки жизни» все-таки подает.
  • Приборы, которые относятся к третьему типу сломанными полностью назвать нельзя. Они в рабочем состоянии, но иногда их работа может давать сбои. Именно для приборов третьего типа наиболее важен этап диагностики. Считается, что подобную электронику починить сложнее, чем неработающую полностью.

Ремонт приборов поломкой первого типа

В том случае, если прибор не работает полностью, его починку необходимо начинать с питания. Так как у любой электронный аппарат потребляет энергию, то вероятность поломки его питания очень высока. Самым надежным методом обнаружения неисправности, можно назвать метод исключения.

Из списка возможных проблем необходимо по мере диагностики исключать неправильные варианты. В первую очередь необходимо тщательно осмотреть внешний вид прибора. Это необходимо делать даже при уверенности, что причина неисправности находится внутри. Ведь при таком осмотре можно найти дефекты, в будущем могут вывести из строя прибор.

В том случае, если осмотр не принес никаких результатов, на помощь приходит мультиметр. При помощи этого прибора осуществляется поиск неисправностей на плате, диодах, тиристорах, входных транзисторах и силовых микросхемах. Если причина неисправности все еще остается ненайденной проверить следует также электролитические конденсаторы и все остальные полупроводники. В последнюю очередь проверяют пассивные электроэлементы.

Для механических приборов характерно изнашивание элементов трения, а для электроники – ток. Чем больше элемент потребляет энергии, тем быстрее он нагревается, что приводит к быстрому его изнашиванию. Чем чаще элемент нагревается и остывает, тем быстрее деформируется материал, из которого он изготовлен. Частые перепады температуры приводят к так называемому эффекту усталости в период использования электрооборудования.

Не стоит забывать, что блок питания необходимо еще проверять на наличие помех, образующихся на шинах питания и перепады входящих пульсаций. Не редко причиной неработоспособности становится короткое замыкание.

Ремонт приборов с поломкой второго типа

Начинать ремонт приборов второго типа необходимо также с внешнего осмотра. Но в отличие от первого типа, необходимо постараться запомнить состояние световой, цветовой и цифровой индикации агрегата, запомнить код ошибки на дисплее. Далее следует продолжить поиск неисправности на плате. Проблема иногда исчезает, если почистить радиаторы охлаждения, немного пошевелить шлейфы, плату, блоки питания. Полезно иногда проверить напряжение и на лампе накаливания.

Определить проблему можно и по запаху. Необходимо понюхать прибор. Наличие запаха горелой изоляции может выдавать проблему. Особое внимание следует уделить элементам из реактивных пластмасс. Необходимо обратить внимание на переключатели. Их положение может не соответствовать. Так же следует проверить состояние конденсаторов. Возможно среди них есть вздувшиеся или взорвавшиеся. Следует помнить, что внутри прибора не должно быть мусора, пыли или воды.

В том случае, если электроприбор находится в эксплуатации достаточно давно, то причиной поломки может заключаться в износе каких-либо механических элементов или изменения их формы из-за процесса трения.

После тщательного осмотра внешнего вида прибора второго типа можно приступать к диагностике. Не стоит лесть сразу в самые дебри. Следует хорошо исследовать периферические элементы. И только, после этого можно продолжать поиск неисправностей на плате.

Ремонт приборов с поломкой третьего типа

Самой сложной считается диагностика неисправностей приборов третьего типа, так как большинство возникающих дефектов носят случайный характер. Подобный ремонт также не исключает этапа осмотра внешнего вида прибора. Подобная процедура, в этом случае, носит еще и профилактический характер. Наиболее частыми причинами возникновения неполадок может быть:
В первую очередь плохой контакт.

Длительные нагрузки повышение температуры окружающей среды могут привести к перегреву всего прибора.
Сбои может создавать и слой пыли на блоках, платах и узлах.
Грязные радиаторы охлаждения способствуют перегреву полупроводниковых элементов.
Помехи сети питания прибора.

Как найти короткое замыкание с помощью мультиметра

Во многих случаях вы можете работать с различными электрическими цепями или электрическими устройствами и сталкиваться с проблемой короткого замыкания. Это становится еще более серьезной проблемой, когда короткое замыкание может необратимо повредить вашу электрическую цепь или печатную плату. Из-за этого очень важно найти короткое замыкание, чтобы от него можно было избавиться.

Хотя есть много способов сделать то же самое, использование мультиметра считается одним из самых простых. Таким образом, у нас есть полное руководство о том, как найти короткое замыкание с помощью мультиметра. Вы также можете узнать больше о мультиметрах и коротких замыканиях, дочитав это руководство до конца.

Краткое описание

Как найти короткое замыкание с помощью мультиметра: шаг за шагом

Поскольку решение проблемы короткого замыкания очень важно, мы сначала рассмотрим шаги, необходимые для поиска короткого замыкания с помощью мультиметра. Вы можете просто выполнить следующие инструкции одну за другой, чтобы легко избавиться от одного и того же и убедиться, что ваша электрическая цепь работает правильно:

1. Подготовка и безопасность

очень важно убедиться, что все сделано с надлежащей безопасностью. Это гарантирует, что ни ваша электрическая цепь, ни ваш мультиметр не будут повреждены при обнаружении короткого замыкания. Для того же, убедитесь, что ваша электрическая цепь полностью отключена, прежде чем что-либо проверять. Это включает удаление любых батарей, а также адаптеров питания.

2. Включите мультиметр и установите его в режим непрерывности или сопротивления

Теперь, когда вы убедились, что все безопасно для использования, включите мультиметр и переведите его в режим непрерывности или сопротивления в зависимости от ваших предлагает мультиметр. При выборе шкалы сопротивления всегда рекомендуется держать ее как можно ниже.

3. Проверка работы мультиметра

Вам также потребуется протестировать и откалибровать мультиметр, прежде чем вы начнете его использовать, чтобы убедиться, что он дает вам все правильные измерения. Начиная с режима сопротивления, калибровка для него довольно проста. После того, как вы установили мультиметр в режим сопротивления, вам нужно коснуться его щупов, которые должны дать вам нулевое или близкое к нулю показание. Если показание намного выше, вам необходимо выполнить калибровку до тех пор, пока показание не станет равным нулю. Те из вас, кто использует режим непрерывности, увидят мигание индикатора и нулевое показание, если щупы соприкоснутся и ваш мультиметр откалиброван правильно.

4. Определите и найдите компонент цепи

После того, как ваш мультиметр будет готов и полностью откалиброван, вам нужно найти и идентифицировать части вашей электрической цепи, которые необходимо проверить на короткое замыкание. Хотя при выборе этих деталей очень важно следить за тем, чтобы данный компонент имел хоть какое-то сопротивление, иначе найти короткое замыкание будет сложно.

5. Прикрепите наконечники щупов к цепи

После того, как вы определили нужный компонент, который нужно проверить на наличие короткого замыкания, вам нужно найти два щупа вашего мультиметра, красный и черный. Вы должны прикоснуться черным щупом к земле или корпусу электрической цепи, а красным щупом к компоненту, который хотите проверить. Убедитесь, что оба щупа касаются металлической детали, которая может быть проводом, выводом компонента или фольгой печатной платы.

6. Проверьте дисплей мультиметра

Наконец, вы можете проверить дисплей вашего мультиметра и показания, которые он показывает. Начиная с режима сопротивления, если вы видите значение 1 или OL, значит в вашей электрической цепи есть короткое замыкание. Что касается режима непрерывности, при показателе 0 или близком к 0 будет показано короткое замыкание.

Щелкните здесь, чтобы узнать, чем отличается омметр от мультиметра

Основные советы по использованию мультиметра

Хотя мы уже предоставили информацию о том, как пользоваться мультиметром, наличие дополнительной информации всегда полезно для получения максимальной отдачи от вашего мультиметра и правильного тестирования короткого замыкания. Поскольку мультиметр работает как вольтметр, омметр и амперметр, вы можете использовать мультиметр для проверки коротких замыканий, а также для проверки работоспособности вашей цепи. Некоторые мультиметры также позволяют проверять емкость батареи с помощью различных элементов управления мультиметра.

Выберите правильное устройство

Вам также необходимо убедиться, что вы используете правильный тип мультиметра для проверки коротких замыканий в данной электрической цепи. Хотя все мультиметры предлагают три основные функции измерения тока, напряжения и сопротивления, вы также можете найти мультиметры более высокого класса с гораздо большим количеством функций. Это может включать в себя больше показаний, вложений и режимов для более универсального мультиметра.

Ознакомьтесь с функциями и деталями

Говоря о частях и функциях используемого вами мультиметра, вы найдете большой дисплей, ручку выбора, порты и датчики в качестве основных частей. Хотя старые аналоговые мультиметры имеют шкалу и стрелку вместо цифрового дисплея. Что касается портов, это может включать до 4 портов, половина из которых красные, а половина — черные. В то время как черный порт предназначен для COM-порта, остальные три предназначены для измерения и чтения.

Разберитесь с портами на вашем устройстве

Хотя мы уже упоминали черный порт мультиметра, который используется для COM-подключения, другие красные порты предназначены для других целей. Он включает в себя следующие порты:

  • VΩ: используется для проверки сопротивления, напряжения и непрерывности
  • мкА: используется для измерения тока в цепи
  • 10A: используется для измерения больших токов от 200 мА и более

Как измерить напряжение

Помимо проверки на короткое замыкание, вы также можете проверить напряжение в вашей электрической цепи. Это очень важно, чтобы убедиться, что вы в настоящее время используете переменный ток или постоянный ток. Если на дисплее отображается прямая линия, то это постоянный ток, а если волнистая линия, то это переменный ток.

Типичный пример измерения

Чтобы лучше понять, как пользоваться мультиметром, давайте рассмотрим пример проверки батареи. Как только вы подключите аккумулятор к щупам вашего мультиметра, он не только покажет вам тип напряжения, но и значение напряжения в виде 3 вольт или 5 вольт в зависимости от вашей батареи. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться выбрать правильный диапазон, поскольку вы будете получать 1 в качестве показания, пока не выберете правильный диапазон.

Заключение

Изучая это руководство, вы должны хорошо знать свой мультиметр, а также использовать его для тестирования коротких замыканий. Фактически, мы дали полное руководство о том, как найти короткое замыкание с помощью мультиметра выше. Это позволит вам легко убедиться, есть ли у вас короткое замыкание в данной цепи или нет. Вы также можете найти инструкции о том, как правильно использовать мультиметр и его различные части. Если вы ознакомились со всей информацией о том, как найти короткое замыкание с помощью мультиметра, обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете задать любые вопросы вниз, если они у вас есть!

Как найти короткое замыкание с помощью мультиметра?

Это случилось со всеми нами. Вы подключаете новый прибор или устройство, и вдруг раздается громкий хлопок и сноп искр. Ваше сердце колотится, когда вы задаетесь вопросом, что только что произошло — это был новый телевизор? Лампа? Тостер? Начинается паника, когда вы понимаете, что понятия не имеете, как найти короткое замыкание с помощью мультиметра. Расслабляться! Мы здесь, чтобы помочь. В этой статье мы ответим на некоторые распространенные вопросы о поиске коротких замыканий с помощью мультиметров и дадим несколько полезных советов, которые облегчат вам этот процесс.

Что такое короткое замыкание?

Короткое замыкание — это электрическая цепь, которая позволяет току проходить по непреднамеренному пути с небольшим сопротивлением или без сопротивления. Это приводит к чрезмерному току, протекающему по цепи.

Короткое замыкание происходит при нарушении непрерывности электрической цепи . Это может произойти, если изоляция проводов изнашивается или что-то вроде гвоздя или шурупа протыкает оба провода. Также может произойти короткое замыкание , если одно из устройств в цепи потребляет слишком много энергии , вызывая перегрузку. Когда это произойдет, электричество будет течь от одного провода к другому, вызывая искру или пожар.

Короткое замыкание может быть опасным, так как может привести к возгоранию или поражению электрическим током. Вот почему необходимо знать, как найти короткое замыкание с помощью мультиметра, чтобы можно было устранить его до того, как оно станет опасным.

Если вы подозреваете, что в вашем доме произошло короткое замыкание, важно найти его и устранить как можно скорее. Мультиметр — полезный инструмент для поиска коротких замыканий. [1], [2], [3]

Что такое мультиметр

Прежде чем мы перейдем к поиску короткого замыкания с помощью мультиметра, давайте сначала разберемся, что такое мультиметр. Мультиметр — это электрическое испытательное устройство , которое измеряет напряжение, ток и сопротивление. Это полезный инструмент для диагностики электрических проблем.

Мультиметры бывают двух типов: аналоговые и цифровые. Аналоговые мультиметры используют стрелку и циферблат для отображения показаний, а цифровые мультиметры используют цифровой дисплей. Большинство современных мультиметров являются цифровыми, поскольку они более точны и легче считываются, чем аналоговые.

Чтобы использовать цифровой мультиметр, вы должны сначала выбрать режим, в котором вы хотите измерить , повернув ручку в соответствующее положение. Например, чтобы измерить напряжение, вы должны повернуть ручку в положение «V». После того, как режим выбран, вы можете снять показания с помощью , прикоснувшись щупами к соответствующим точкам в цепи. [3]

Общие советы по использованию мультиметра

Теперь, когда мы рассмотрели основы того, что такое мультиметр и как он работает, давайте перейдем к некоторым общим советам по его использованию.

Используйте правильное устройство

Прежде всего, убедитесь, что вы используете правильное устройство для задания . Хотя мультиметры являются универсальными инструментами, они не предназначены для использования на всех электрических устройствах. Некоторые приборы имеют свои собственные автоматические выключатели и предохранители, которые рассчитаны на высокие уровни тока, которые они потребляют. Проверка их с помощью мультиметра может привести к повреждению устройства или травме.

Кроме того, некоторые цифровые мультиметры имеют специальные функции, которые делают их более подходящими для определенных задач . Например, некоторые модели включают функцию «удержания» , которая позволяет заморозить дисплей, чтобы можно было снимать показания, не удерживая палец на щупах. Это может быть полезно, когда вы пытаетесь читать в труднодоступном месте. В случае сомнений обратитесь к руководству, прилагаемому к мультиметру, или обратитесь за помощью к электрику.

Знакомство с портами и заглушками

Следующее, что вам нужно сделать, это познакомиться с портами и заглушками. На мультиметре четыре порта: два входных порта, один для черного щупа и один для красного щупа; выходной порт; и наземный порт. Во входные порты вы будете прикреплять датчики при проведении измерений. Выходной порт используется для проверки непрерывности, а заземляющий порт используется для заземления устройства.

Когда вы впервые приобретете мультиметр, вас может ошеломить количество различных символов и цифр на нем. Тем не менее, большинство мультиметров на самом деле довольно просты в использовании, если вы понимаете основы. Самое главное — убедиться, что вы используете правильные настройки для работы.

Например, если вы пытаетесь измерить напряжение , вам нужно установить ручку в положение «В» . Различают два вида напряжения: переменное и постоянное. Напряжение переменного тока — это тип напряжения, поступающего от ваших розеток, а — напряжение постоянного тока, — тип, который исходит от аккумуляторов. Большинство мультиметров могут измерять оба типа напряжения, но вам необходимо установить ручку в положение «AC» или «DC» соответственно.

Ознакомьтесь с функциями и безопасностью вашего мультиметра

Большинство цифровых мультиметров имеют схожие функции, но важно ознакомиться с конкретной моделью, которую вы используете. Прочтите руководство и убедитесь, что вы понимаете, как использовать все функции.

Наденьте защитное снаряжение

Прежде чем приступить к использованию мультиметра, важно убедиться, что вы носите надлежащее защитное снаряжение . Это включает в себя перчатки, средства защиты глаз и непроводящую одежду.

Перчатки защитят вас от ударов, если вы случайно коснетесь чего-то, что находится под напряжением. Защита глаз необходима на случай искры или возгорания. Непроводящая одежда помогает предотвратить протекание электрического тока через ваше тело, если вы соприкоснетесь с проводом под напряжением.

Никогда не используйте мультиметр в электрической цепи, находящейся под напряжением (под напряжением). Всегда отключайте питание перед проверкой напряжения, тока или сопротивления.

Проверка самого мультиметра перед использованием

Всегда рекомендуется проверить мультиметр перед его использованием в электрической цепи . Это поможет убедиться, что мультиметр работает правильно и точно.

Для проверки цифрового мультиметра можно использовать вольтметр или омметр для измерения сопротивления известного резистора. Значение должно находиться в пределах допустимого диапазона, указанного на резисторе. Если это не так, то мультиметр неточен, и вам следует откалибровать его или приобрести новый. [3], [4]

Как найти короткое замыкание с помощью мультиметра?

Теперь, когда мы рассмотрели некоторые основы, давайте рассмотрим, как найти короткое замыкание с помощью мультиметра.

Как мы упоминали ранее, короткое замыкание — это электрическая цепь с низким сопротивлением между положительной и отрицательной клеммами. Это приводит к протеканию через цепь чрезмерного тока, который может повредить электрические компоненты и создать опасность возгорания.

В этой статье мы будем измерять короткое замыкание с помощью «Проверка непрерывности» с помощью мультиметра. Это быстрый и простой способ найти короткие замыкания в электропроводке, а также проверить целостность электрических соединений. Имейте в виду, что эти методы работают только в том случае, если короткое замыкание произошло в той части цепи, которую вы тестируете.

Дважды проверьте электрооборудование

Прежде чем приступить к тестированию на короткое замыкание, важно дважды проверить электрооборудование на наличие повреждений , так как это даст вам хорошее представление о том, где может быть короткое замыкание.

Во-первых, проверьте наличие очевидных признаков повреждения , таких как ожоги, расплавленная изоляция или обугленные компоненты. Если вы видите что-либо из этого, это хороший признак того, что где-то в оборудовании произошло короткое замыкание.

Далее проверьте наличие менее очевидных признаков повреждения , таких как трещины в корпусе или ослабленные провода. Они также могут свидетельствовать о коротком замыкании.

Если вы не видите никаких признаков повреждения, это не обязательно означает, что короткого замыкания нет. Тем не менее, это сужает возможности и помогает сфокусировать тестирование.

Banana Pi M3 против Raspberry Pi 3: что лучше?

Также рекомендуется проверить блок предохранителей или автоматический выключатель , чтобы узнать, не было ли в последнее время скачков напряжения. Если да, то это может быть причиной короткого замыкания.

После того, как вы дважды проверили свое электрооборудование и исключили любые другие возможные причины, вы можете перейти к тестированию на короткое замыкание.

Включите мультиметр для проверки непрерывности

После того, как вы определили потенциальную область короткого замыкания, вам нужно будет включить мультиметр в положение настройка «непрерывность» или режим сопротивления . Эта настройка используется для измерения сопротивления между двумя точками в электрической цепи. На большинстве устройств он будет представлен диаграммой символа бесконечности.

Проверка цепи

Теперь пришло время проверить потенциальное короткое замыкание, прощупав цепь мультиметром. Прикоснитесь черным щупом к заземлению электрической цепи, а красным щупом к участку, который вы будете тестировать.

Если короткого замыкания нет, вы должны увидеть на мультиметре показание около 0,3. Это означает, что между двумя точками нет непрерывности, и ток не может протекать по цепи.

Однако, если присутствует короткое замыкание, вы увидите показание 1 Ом . Это означает, что между двумя точками существует прямое соединение, и через цепь может протекать чрезмерный ток.

Если ваши показания показывают «бесконечность» или «- ПР» , это означает, что цепь разомкнута и между двумя точками не может течь ток. Это не обязательно указывает на короткое замыкание, , но указывает на то, что вам необходимо заменить прерыватель .

Отключите питание

Чтобы продолжить тестирование, вам необходимо отключить питание тестируемого оборудования . Это важная мера предосторожности, так как вы не хотите работать с электрическими проводами под напряжением. Это можно сделать, повернув автоматический выключатель в положение «выключено» или отключив тестируемое устройство от электрической розетки. Это важная мера предосторожности, так как вы не хотите работать с электрическими проводами под напряжением. После отключения питания используйте мультиметр, чтобы проверить целостность цепи.

Переключите мультиметр на напряжение

После того, как вы отключили питание и проверили непрерывность, вам нужно будет настроить мультиметр на настройку напряжения переменного тока . Эта настройка используется для измерения напряжения в электрической цепи. На большинстве устройств он будет представлен в виде схемы лампочки.

При выключенном питании вставьте щупы в проблемный выключатель или розетку. Если напряжение отсутствует, мультиметр должен показывать 0. Однако, если присутствует напряжение, это означает, что в цепи есть разрыв, и ток все еще может протекать по цепи. Это может быть опасно, поэтому важно отключить питание оборудования и вызвать электрика для дальнейшего изучения проблемы.

Проверка клеммных коробок

Если вам все еще не удается найти источник короткого замыкания, вы можете снять крышку электрического щита и проверить клеммные коробки . Для этого отключите питание панели и снимите крышку.

Затем с помощью мультиметра проверьте целостность каждой клеммной коробки . Опять же, если есть проблема с одной из коробок , ваш мультиметр покажет непрерывность между двумя точками .

Решить проблему

После того, как вы нашли источник короткого замыкания, вам нужно будет отремонтировать или заменить оборудование, вызывающее проблему.

Замените неисправную розетку или выключатель

Если розетка или выключатель неисправны, вам необходимо заменить их новыми. Для этого отключите питание оборудования и снимите накладку.

Затем с помощью отвертки удалите винты, удерживающие розетку или выключатель на месте. Будьте осторожны, чтобы не коснуться ни одного из проводов , когда вы снимаете старую розетку или выключатель.

После удаления старой розетки или выключателя вы можете установить новую, следуя прилагаемым к ней инструкциям . Обязательно закрепите его на месте винтами и затяните их, чтобы они были плотными. Затем включите питание и проверьте новую розетку или переключатель, чтобы убедиться, что они работают правильно.

Вы также должны осмотреть провода и убедиться, что они не повреждены . Если они есть, вам нужно будет заменить их на новые.

После выполнения необходимых ремонтных работ можно снова подключить кабели, установить на место крышку и включить питание. Теперь ваше оборудование должно работать правильно.

Если у вас по-прежнему возникают проблемы с поиском источника короткого замыкания или вам неудобно заниматься ремонтом электрооборудования, вы можете вызвать электрика, чтобы он помог осмотреть ваше оборудование . Они смогут использовать свой опыт, чтобы найти источник проблемы и сделать любой необходимый ремонт. [1], [2], [3]

Часто задаваемые вопросы

Можно ли повредить цепь мультиметром?

Если не соблюдать осторожность, можно повредить цепь мультиметром. Вот почему важно знать, как правильно его использовать, прежде чем пытаться найти короткое замыкание. К счастью, шансы повредить схему невелики, если вы будете следовать всем надлежащим процедурам.

Как проще всего найти обрыв цепи или короткое замыкание?

Самый простой способ найти обрыв цепи или короткое замыкание — воспользоваться мультиметром. Мультиметр — это инструмент для электрических испытаний, который можно использовать для измерения напряжения, сопротивления и непрерывности.

Для проверки на обрыв цепи просто подключите выводы мультиметра к каждому концу провода, который, как вы подозреваете, не работает. Если мультиметр показывает непрерывность цепи, значит, имеется обрыв и провод не замыкает цепь.

Как найти оборванную электрическую цепь?

Есть несколько способов найти разорванную электрическую цепь. Одним из способов является использование мультиметра. Мультиметр — это прибор, который используется для измерения напряжения, силы тока и сопротивления в электрической цепи. Чтобы использовать мультиметр для поиска разорванной цепи, вам нужно установить мультиметр на настройку «сопротивление». Затем вам нужно будет прикоснуться щупами мультиметра к цепи. Если в цепи есть непрерывность, то это означает, что в цепи есть обрыв.

Полезное видео: Диагностика обрыва и короткого замыкания

Заключение

Короткое замыкание может быть опасным и привести к повреждению вашего оборудования. Однако, выполнив действия, описанные в этом руководстве, вы сможете безопасно найти и устранить проблему.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
